Snímač vlhkosti SHT31: Funkcie, výhody a dataShet

SHT31 predstavuje najnovšiu generáciu senzorov teploty a vlhkosti vyvinutých Sensirionom.Tento článok skúma hĺbkový senzor SHT31 a skúma jeho údaje, pinout, funkcie a výhody.Poskytuje tiež praktický pohľad na jej implementáciu a jeho úlohu v moderných technológiách, kde sú dôležité presné environmentálne údaje.Od systémov HVAC až po sofistikované výpočtové zariadenia sú pokročilé schopnosti SHT31 z neho neoceniteľný nástroj na dosiahnutie presných a spoľahlivých meraní.

Katalóg

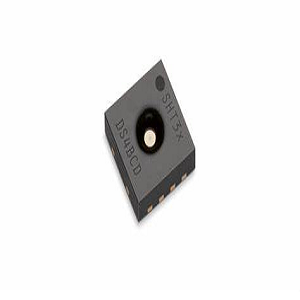

Čo je SHT31?

Ten Sht31 Predstavuje vyvrcholenie úsilia Sensirion o dokonalú technológiu snímania teploty a vlhkosti.Tento senzor využíva pokročilé schopnosti najnovšieho čipu senzora CMOSENS®, ktorý predstavuje pokrok v spracovateľskom výkone, presnosti a spoľahlivosti v predchádzajúcich modeloch.Senzor SHT31 vyniká v presnosti, adaptabilite a všestrannosti.Podporuje dve adresy I2C s výberom používateľa, ktoré ponúka plynulú integráciu do rôznych systémov.Jeho schopnosť komunikovať rýchlosťou až 1 MHz zaisťuje rýchly prenos údajov, ktorý je nesmierne cenný v scenároch, ktoré si vyžadujú monitorovanie a rýchle reakcie.Integrácie SHT31 a vysokorýchlostná komunikácia efektívne riešia výzvy v presných aplikáciách.Nepretržité monitorovacie zariadenia a systémy riadenia životného prostredia uvádzajú, že zvýšená presnosť a spoľahlivosť senzora znižujú rozdiely v údajoch, zvyšujú účinnosť a výkonnosť systému.Tieto vylepšenia ukazujú nielen sofistikovanosť čipu CMOSENS®, ale tiež zdôrazňujú prístup k výhľadom na dizajn technológie senzorov.

Konfigurácia PIN SHT31

Funkcie a popisy PIN

Pin	Funkcia	Opis
PIN 1: SDA	Sériové údaje;Vstup	Riadi obojsmerný prenos údajov cez I2C komunikácia.Dobre zvolený odpor s ťahom zaisťuje stabilnú komunikáciu.
PIN 2: ADDR	Adresa;Vstup;Pripojte sa k logike High/Low	Nastavuje adresu snímača I2C, ktorá umožňuje viac senzory na rovnakom autobuse.
PIN 3: Výstraha	Indikátor alarmu;Výstup;Plavák, ak je nevyužitý	Spúšťa alarmový signál pri vopred určených prahoch sú porušení.Odporúča sa odísť, ak sa nepoužíva.
PIN 4: SCL	Sériové hodiny;Vstup	Poskytuje hodinový signál pre komunikáciu I2C, Synchronizácia prenosu údajov.Odporúča sa aj odpor s vytiahnutím.
PIN 5: VDD	Napájacie napätie;Vstup	Dodáva senzoru jeho prevádzkové napätie.Zabezpečenie Čistý a stabilný zdroj napätia pre spoľahlivý výkon.
PIN 6: NRESET	Reset Pin Active Low;Vstup;Plavák, ak je nevyužitý;Pripojiť VDD s ≥ 2 kΩ odpor	Umožňuje resety manuálneho snímača.Zabezpečiť konzistentné Výkon, vznášajte tento kolík, ak sa nevyužije, alebo sa pripojte k VDD prostredníctvom odporu.
PIN 7: R	Žiadna funkcia;Pripojte sa k VSS	Neslúži funkcii a mal by byť pripojený k VSS na udržanie integrity systému.
PIN 8: VSS	Uzemniť	Slúži ako referencia o pôde na minimalizáciu hluk a zabezpečenie presných odčítaní.

Symbol SHT31, stopa a model CAD

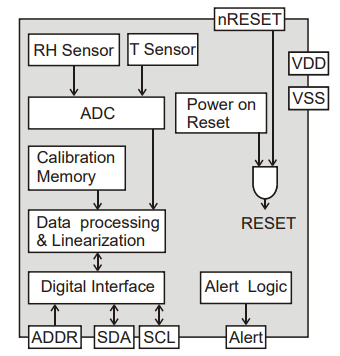

SHT31 bloková schéma

Špecifikácie Sensirion SHT31-Dis-B

Typ	Parameter
Dodací čas továrne	4 týždne
Pripevniť	Povrchová montáž
Balenie	Dfn
Počet kolíkov	8
Balenie	Vyrezať pásku
Uverejnený	2014
Stav	Aktívny
Maximálna prevádzková teplota	125 ° C
Prevádzková teplota	-40 ° C
Typ výstupu	Digital, I2C
Prevádzkové napájacie napätie	3,3 V
Rozhranie	I2c
Maximálne napájacie napätie	5,5 V
Minimálne napätie	2,15V
Presnosť	2%
Čas odozvy	8 s
Typ senzora	Teplota
Výška	1 mm
Dĺžka	2,6 mm
Šírka	2,6 mm
Dosiahnuť SVHC	Žiadny SVHC
Status Rohs	ROHS v súlade
Bezplatný	Bezplatný

Vlastnosti SHT31

Kalibrácia a kompenzácia teploty

Senzor SHT31 sa môže pochváliť plne kalibrovanými linearizovanými výstupmi s inherentnou kompenzáciou teploty, čo kolektívne zaručuje vysokú spoľahlivosť a presnosť.Tieto charakteristiky sú neoceniteľné v nastaveniach, kde nie je možné ohroziť presnosť údajov, napríklad v priemyselnej automatizácii a monitorovaní životného prostredia.Vstavané kalibračné procesy vo vnútri senzora efektívne negujú potrebu manuálnej externej kalibrácie, zefektívnenia integrácie a skrátenia času nastavenia.

Prevádzkový rozsah širokého napätia

SHT31, ktorý pracuje v rozsahu širokého napätia od 2,4 V do 5,5 V, ponúka pozoruhodnú flexibilitu v rôznych aplikáciách.Táto kompatibilita umožňuje bezproblémovú integráciu do nespočetných systémov, od nízkoenergetických zariadení napájaných z batérie až po tie, ktoré si vyžadujú vyššie úrovne napätia.Rozsah širokého napätia tiež slúži ako vyrovnávacia pamäť proti menším kolísaniam napájania, udržiava stabilný a konzistentný výkon senzora v rôznych podmienkach.

Vysokorýchlostné rozhranie I2C s možnosťou duálnej adresy

Senzor s rozhraním I2C, ktoré podporuje až 1 MHz komunikačnú rýchlosť, zaisťuje rýchly prenos údajov.Táto schopnosť je vhodná pre aplikácie požadujúce spracovanie údajov a rýchlu reakciu.Dostupnosť dvoch voliteľných adries I2C umožňuje viacerým senzorom zdieľať jednu zbernicu, zjednodušiť zložité návrhy systému a optimalizovať zdroje.Táto funkcia je relevantná v nastavenie viacerých senzorov, kde je potrebný priestor a efektívnosť zdrojov.

Výnimočná presnosť

SHT31, najmä vo svojom variante SHT35, vyniká kvôli svojej výnimočnej presnosti a môže sa pochváliť presnosťou relatívnej vlhkosti ± 1,5 %RH a presnosti teploty ± 0,1 ° C.Tieto presné merania sa premietajú do spoľahlivejších údajov pre aplikácie, ako sú systémy HVAC, meteorologické stanice a zdravotnícke zariadenia.

Rýchle spustenie a získavanie údajov

Senzor navrhnutý pre rýchle spustenie a získanie údajov, senzor minimalizuje čas oneskorenia medzi počiatočným zapnutím a dostupnosťou údajov.Táto funkcia je výhodná v situáciách, ktoré požadujú okamžité zberné zbery údajov, napríklad automatizované ovládacie prvky a monitorovacie systémy.Rýchle časy spustenia tiež prispievajú k energetickej účinnosti v zariadeniach napájaných na batériu, čo umožňuje snímaču rýchlo sa vrátiť do nízkoenergetického stavu po meraní.

Kompaktný a odolný 8-kolíkový balík DFN

SHT31 je obklopený v kompaktnom 8-kolíkovom balíku DFN a je ideálny na integráciu v aplikáciách s obmedzenými priestormi bez ohrozenia výkonu.Jeho malý formálny faktor ho robí perfektne vhodný pre moderné elektronické dizajny vyrovnávanie veľkosti a funkčnosti.Odolné obaly zaisťuje ochranu vnútorných komponentov senzora, čím zvyšuje jeho odolnosť a dlhovekosť, a to aj v náročných prevádzkových prostrediach.

Výhody SHT31

Výnimočná spoľahlivosť s dlhodobou stabilitou

Senzory SHT31 sú známe svojou výnimočnou spoľahlivosťou a stabilným výkonom počas dlhších období.Tieto senzory kované testovacím procesom poskytujú dôsledne presné hodnoty, vďaka čomu sú skvelé pre prostredia, ktoré závisia od presnej monitorovania vlhkosti a teploty.Ich trvalý výkon v rôznych podmienkach je dôkazom ich vynikajúceho inžinierstva.

Osvedčená technológia s viac ako 15 rokmi rozvoja

SHT31 sa môže pochváliť viac ako 15 rokov vývoja a využíva špičkovú technológiu zakorenenú v komplexnom výskume.Dizajn senzora ťažil z iteračných vylepšení a poznatkov, čo malo za následok vynikajúci produkt vhodný pre rôzne aplikácie.Toto neúprosné snahy o inovácie stelesňujú presnosť a dôveryhodnosť, ktorá definuje senzory vysokej kalibry.

Vhodnosť pre rozsiahlu výrobu

Metodika návrhu a výroby SHT31 ju optimalizuje pre rozsiahlu výrobu.Jeho efektívny výrobný proces zaisťuje hromadnú výrobu bez obetovania kvality.Táto škálovateľnosť ju robí preferovanou voľbou pre rozsiahle nasadenia, ktoré pokrýva všetko od priemyselných použití po elektroniku.Splnenie podstatného dopytu spoľahlivo zdôrazňuje jeho medzi sektorové prijatie.

Vysoký pomer signálu k šumu

Vysoký pomer signálu k šumu (SNR) SHT31 zvyšuje jeho kapacitu na poskytovanie presných a jasných odčítaní.Vyšší SNR sa používa na zachytenie presných údajov v aplikáciách vyžadujúcich detekciu nepatrných zmien vlhkosti a teploty.

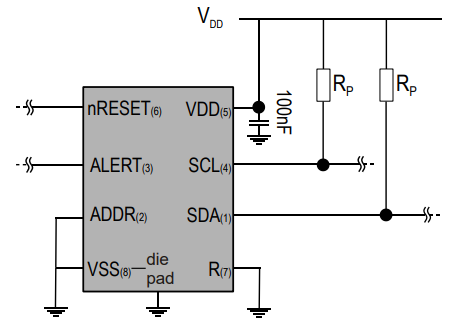

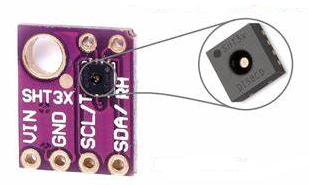

Aplikačné obvody SHT31

Napájanie

SHT31 pracuje v rozsahu napätia 2,4 V až 5,5 V, s prevádzkovým napätím 3,3 V.Stabilný zdroj napájania je dôležitý, pretože kolísanie môže viesť k nepresným hodnotám snímača.Mnohí uprednostňujú regulačný regulátor 3,3 V, aby sa udržal stabilné napätie, doplnené oddeľovaním kondenzátorov na odfiltrovanie hluku.Umiestnenie 100NF keramického kondenzátora v blízkosti kolíkov senzora môže zmierniť účinky prechodného napätia.Tieto postupy sú v súlade s úspešnými elektronickými návrhmi, kde je zníženie hluku skvelé.

Komunikačný protokol

SHT31 komunikuje prostredníctvom protokolu I2C, ktorý vyžaduje vyťahovacie odpory na linkách SDA a SCL.Používajú sa rezistory 4,7 kΩ, ale môžu byť upravené na základe rýchlosti zbernice a špecifických požiadaviek.Správne smerovanie riadkov I2C, aby sa zabránilo kríženiu napájacích vedení minimalizuje krížový rozhovor a rušenie.

Kondicionovanie signálu

Digitálne senzory, ako je SHT31, môžu potrebovať ďalšie komponenty v hlučných prostrediach.Použitie kondenzátorov alebo tienenia zaisťuje spoľahlivú prevádzku a feritové guľôčky na dátových vedeniach efektívne filtrujú vysokofrekvenčný šum.Prijatie týchto techník minimalizuje vplyv EMI.

Rozloženie PCB

Dobre navrhnuté rozloženie PCB výrazne zvyšuje výkon senzora.Umiestnite SHT31 od komponentov generovania tepla, aby ste minimalizovali tepelné chyby.Štítové stopy a udržiavanie pevnej mletej roviny na zmiernenie vonkajších interferencií.Tieto stratégie odrážajú postupy zaoberajúce sa podobnými výzvami.

Kalibrácia a testovanie

Dôkladná kalibrácia je prospešná pre presné hodnoty senzorov.Faktor teploty a vlhkosti.Automatizované nastavenia zefektívňujú proces a posilňujú spoľahlivosť.Automatizácia sa ukázalo, že zvyšuje opakovateľnosť a presnosť v akýchkoľvek aplikáciách.

Funkcia self-diagnostika

SHT31 zahŕňa seba-diagnostiku na detekciu potenciálnych problémov.Integrácia diagnostických kontrol do firmvéru môže preventívne identifikovať problémy, čo umožní včasnú údržbu.Proaktívna diagnostika znižuje náklady na prestoje a údržbu pri dlhodobom používaní, čo je cenné informácie.

Implementácia firmvéru

Robustný firmvér by mal obsahovať rutiny spracovania chýb a overenia údajov.Implementujte kontroly CRC integrity údajov.Zaistite správne manipuláciu.Tento prístup odzrkadľuje metodiky v akýchkoľvek aplikáciách, čím zabezpečuje konzistentné a presné získavanie údajov.

Porovnávacia analýza SHT11 a DHT11

Hlavné komponenty

Senzor SHT11 obsahuje kondenzátory citlivé na vlhkosť, zatiaľ čo DHT11 sa spolieha na rezistory citlivé na vlhkosť.Kondenzátory v SHT11 majú tendenciu ponúknuť vynikajúcu stabilitu a presnosť.Tento atribút sa stáva obzvlášť užitočným pri aplikáciách požadujúcich vysokú presnosť.Výber senzora s týmito charakteristikami je často ovplyvnený požiadavkami na spoľahlivý výkon.Naopak, odpory v DHT11, napriek tomu, že sú ekonomickejšie, nemusia dosiahnuť rovnakú úroveň presnosti a stability.Toto rozlíšenie zohráva úlohu, pokiaľ ide o výber senzorov pre konkrétne prostredie alebo vedecký výskum, kde je integrita údajov maximálna.

Zloženie senzora

SHT11 používa inovatívne materiály, ktoré vytvárajú medzeru na snímanie vlhkosti aj teploty s presnosťou.Materiál energetickej medzery zvyšuje jeho citlivosť a čas odozvy.Senzory používajúce takéto pokročilé materiály zvyčajne poskytujú spoľahlivejšie údaje za rôzne podmienky.Vďaka tejto funkcii je SHT11 obzvlášť vhodný pre vedecké experimenty a priemyselné aplikácie, kde sa oceňuje konzistentný výkon.Naopak, DHT11 integruje senzor vlhkosti s termistorom NTC.Aj keď je táto konfigurácia funkčná, neponúka pokročilé snímacie schopnosti, ktoré sa vyskytujú v senzoroch využívajúcich materiály na energetickú medzeru.

Funkčnosť a výkon

SHT11 vyniká pri poskytovaní údajov o vlhkosti kompenzovanej teploty a vysoko kvalitné merania rosného bodu v rôznych systémoch monitorovania životného prostredia.Integrácia kompenzácie teploty zaisťuje, že hodnoty vlhkosti zostávajú presné napriek fluktuáciám.Na druhej strane DHT11 nemá vysokokvalitné funkcie rosného bodu a neponúka kompenzáciu teploty, čo vedie k potenciálnym nepresnostiam.Toto obmedzenie sa stáva pozoruhodným v scenároch, kde sú dôležité úrovne vlhkosti, napríklad v systémoch riadenia klímy a meteorologických aplikácií.Jednotlivci pracujúci v prostrediach, kde presnosť ovplyvňuje výsledky, sa často prikláňajú k senzorom, ako je SHT11.Pokročilé komponenty a výnimočné funkcie SHT11 z neho robia preferovanú voľbu pre náročnejšie aplikácie.Naopak, DHT11 ponúka ekonomickejšie riešenie, ktoré poskytuje prijateľný výkon pre menej závažné situácie.Rozpoznanie konkrétnych požiadaviek danej aplikácie vedie výber príslušného senzora.

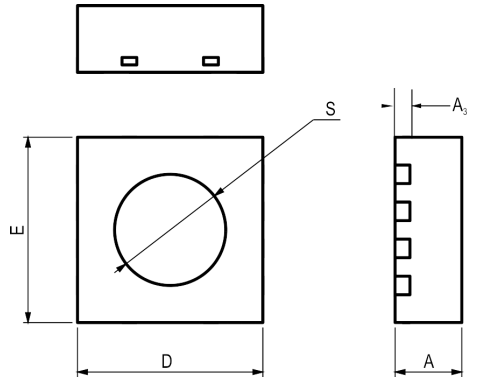

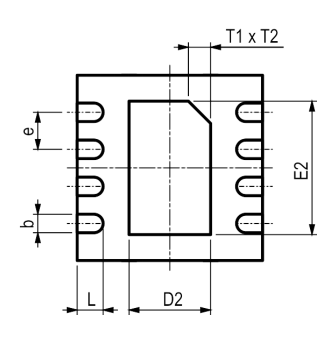

Balenie SHT31

Informácie o výrobcovi SHT31

Sensirion, maják v technológii senzorov, vyniká pri vytváraní senzorov pre meranie vlhkosti, plynu a toku kvapaliny.Spoločnosť, ktorá bola založená s jasnou víziou dodávania senzorov s vysokou presnosťou, priniesla inovácie, ktoré hlboko ovplyvnili odvetvia, ako sú HVAC, automobilový, lekársky a spotrebný elektronika.Ich senzory sa starajú o ich presnosť, spoľahlivosť a flexibilitu integrácie a stávajú sa pre zložité aplikácie.Význam Sensirionu v technológii senzorov je podporovaný jej nekompromisnou kvalitou, neúprosnou inováciou a odhodlaním sústredených riešení.Tieto vlastnosti zaisťujú, že ich senzory neustále prevyšujú očakávania priemyslu a posilňujú svoju postavu vedenia.

Datasheet pdf

SHT31-DIS-B DataShety:

Príkaz na špecifikáciu snímača.pdf

SHT3X Membránová opcia Spec.pdf

SHT3X-DIS Series Datashet.pdf

SHTXX, zostava STSXX SMD pkgs.pdf

Sprievodca testovaním SHTXX.pdf

Často kladené otázky [FAQ]

1. Na čo sa používa SHT31?

SHT31 nájde svoju aplikáciu v rôznych oblastiach:

Kontrola podnebia: Zabezpečenie optimálnych atmosférických podmienok.

Meteorologické stanice: Poskytovanie spoľahlivých údajov na predpovedanie.

Domáce spotrebiče: prispievajúce k efektívnemu a automatizovanému domácemu prostrediu.

2. Aké sú výhody senzora SHT31?

Podporuje viac možností rozhrania, vrátane výstupu I2C a napätia, čo uľahčuje ľahké začlenenie do širokej škály systémov a zariadení.S rozsahom prevádzkového napätia 2,4 až 5,5 V sa senzor prispôsobí rôznym podmienkam napájania, ktoré uspokojujú všeobecné účely aj špecializované aplikácie.Integrácia rôznych funkcií v senzore spojené s robustným dizajnom zaisťuje vysokú spoľahlivosť.Vďaka tomu je vhodné pre náročné aplikácie, ako sú priemyselná automatizácia, zdravotnícke zariadenia a systémy HVAC.Schopnosť senzora merať teplotu aj vlhkosť s vysokou presnosťou pomáha pri udržiavaní optimálnych podmienok prostredia v kontrolovaných nastaveniach.To zase zvyšuje celkovú účinnosť operácií.Monitorovaním podmienok životného prostredia pomáha pri udržiavaní kvality produktu.Jeho presné hodnoty prispievajú k úsporám energie a optimalizovaným výkonom systému.
