LM317K regulátor napätia (1,2V-37V): Pinout, Dokončite rozdelenie údajov a kľúčové aplikácie

V tomto článku preskúmame výkonný nástroj v regulácii napätia LM317K.Tento nastaviteľný regulátor napätia je navrhnutý tak, aby dodával viac ako 1,5A zaťažovacieho prúdu a zároveň ponúka široký rozsah výstupného napätia od 1,2 V do 37 V.Vďaka jeho prispôsobivosti z neho robí potrebný komponent pre rôzne aplikácie, od napájania nízko napätia mikrokontrolérových systémov až po manipuláciu s vysokovýkonnými obvodmi.Schopnosť LM317K jemne doladiť výstup napätia iba jednoduchým odporovým deliteľom umožňuje efektívnejšie pracovné postupy počas prototypovania a vývoja, čím sa znižuje potreba viac napájacích zdrojov.

Katalóg

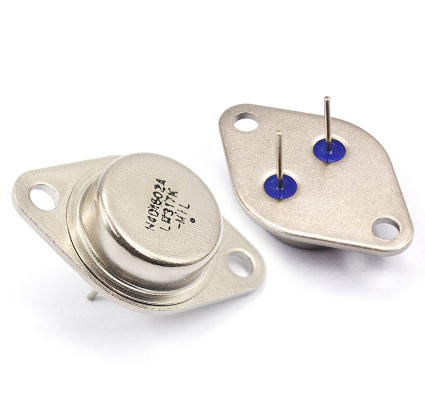

Prehľad LM317K

Ten LM317K, všestranný monolitický integrovaný obvod, sa ponúka v rôznych balíčkoch, ako sú 220, ISOWATT220, TO-3 a D2 PAK.Toto zariadenie, ktoré je navrhnuté tak, aby fungovalo ako kladný nastaviteľný regulátor napätia, sa môže pochváliť schopnosťou dodávať viac ako 1,5A závodového prúdu s výstupným napätím nastaviteľným medzi 1,2 V a 37 V.S využitím priameho odporového deliča na nastavenie výstupného napätia, LM317K tento proces pre vás zefektívňuje, čím sa znižuje spoliehanie sa na početné pevné regulátory.

Toto zariadenie vyniká v scenároch, kde je nevyhnutná presná regulácia napätia.V napájacích zdrojoch pre elektronické zariadenia je udržiavanie konzistentného napätia základným kameňom pre výkon a dlhovekosť.Flexibilita LM317K mu umožňuje uspokojiť široké spektrum zariadení a umiestniť ho ako nákladovo efektívnu a efektívnu voľbu pre vás.Jeho široký rozsah vstupného napätia a pozoruhodná kapacita manipulácie s prúdom umožňujú plynulú integráciu do existujúcich systémov.Napríklad v scenároch nabíjania batérie môže zabezpečiť stabilný a nastaviteľný výstup výrazne zvýšiť účinnosť nabíjania a predĺžiť výdrž batérie.Ľahkosť, s akou je možné výstupné napätie modifikovať pomocou odporového deliča, zdôrazňuje jeho praktickú užitočnosť a zosúladí s potrebami rôznych aplikácií, jednoduchých aj zložitých.

Operačná efektívnosť je ochranná známka LM317K, ktorá zaručuje spoľahlivý výkon za rôznych podmienok zaťaženia.Táto účinnosť prispieva k rozšíreniu prevádzkovej životnosti elektronických systémov, čím sa znižuje potreba častých opráv a údržby.Pozoruhodným aspektom jeho účinnosti je mechanizmy tepelnej regulácie a ochrany zabudované do jeho návrhu, ktoré chránia komponenty pred potenciálnym poškodením v dôsledku prehriatia a zlepšovania celkovej robustnosti a spoľahlivosti systému.

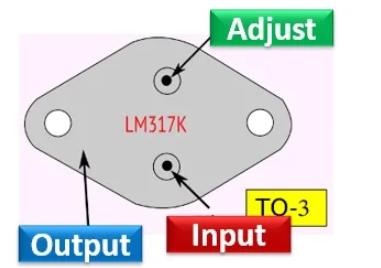

Konfigurácia PIN LM317K

LM317K Návrhové modely

Elektrický symbol lm317k

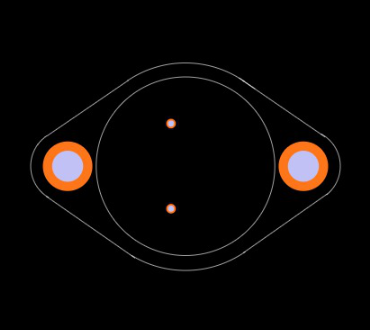

Stopa dosky LM317K

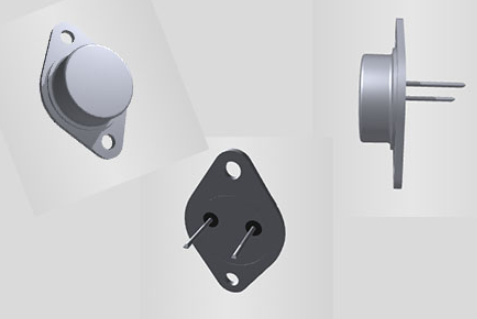

3D vizualizácia LM317K

Kľúčové atribúty LM317K

Funkcia	Opis
Rozsah výstupného napätia	1,2 V až 37 V
Výstupný prúd	Presahuje 1,5a
Regulácia riadku a zaťaženia	0,10%
Plávajúca prevádzka	Vhodné pre aplikácie vysokého napätia
Ochrana	Aktuálne obmedzenie, tepelné vypnutie a bezpečná prevádzka Ovládanie oblasti (SOA)

Technické špecifikácie

Typ	Parameter
Pripevniť	Cez otvor
Montáž	Cez otvor
Balenie	Do-204AA, do-3
Počet kolíkov	2
Váha	6.40101g
Prevádzková teplota	0 ° C ~ 125 ° C
Balenie	Objem
Tolerancia	5%
Kód JESD-609	e3
Stav	Zastaraný
Úroveň citlivosti vlhkosti (MSL)	1 (neobmedzený)
Počet ukončení	3
Kód ECCN	Ucho99
Terminál	Matte Tin (SN)
Metóda balenia	Trubica
Koncová poloha	Spodná časť
Koncová forma	Pin/kolík
Počet funkcií	1
Základné číslo dielu	LM317
Počítať	2
Počet výstupov	1
Napätie - vstup (max)	40V
Výstupné napätie	37v
Typ výstupu	Nastaviteľný
Maximálny výstupný prúd	1,5A
Konfigurácia výstupu	Pozitívny
Maximálne výstupné napätie	37v
Počet regulátorov	1
Min vstupné napätie	4,2V
Ochrana funkcií	Nad prúdom, nad teplotou
Psrr	80 dB ~ 65dB (120 Hz)
Referenčné napätie	1,3 V
Výstupné napätie	1,2V
Pomer odmietnutia napájania (PSRR)	80 dB
Výška	8,7 mm
Dĺžka	39,5 mm
Šírka	26,2 mm
Dosiahnuť SVHC	Žiadny SVHC
Tvrdenie ožarovania	Nie
Status Rohs	ROHS3 kompatibilný
Bezplatný	Bezplatný

Diagram prevádzkových princípov LM317K

Náhrady LM317K

Číslo dielu	Opis	Výrobca
IP117AHVSMD05Power Circuits	Nastaviteľný pozitívny štandardný regulátor, 1,25 V min, 60V Max, CBCC3, keramika, SMD-05, 3 pin	TT elektronické odpory
Obvody M38510/11704SyxPower	1,2 V-37V nastaviteľný pozitívny regulátor, MBFM2	Nástroje Texas
Obvody IP117AHVIGPOWER	1,25 V-60V nastaviteľný pozitívny regulátor, MSFM3, Izolovaný, až 257, 3 pin	Elektronika TT Electronics a hybrid / Semelab Limited
OM1320stMPBFpower obvody	Nastaviteľný pozitívny štandardný regulátor, 1,2 V min, 37V Max, msfm3, izolovaný, hermetický utesnený, až 257, 3 pin	Medzinárodný usmerňovač
7703405Tapower obvody	Regulátor, 1 výstup, bipolárny	Infineon Technologies AG
OM1321stMpower obvody	Nastaviteľný pozitívny štandardný regulátor, 1,2 V min, 57V Max, bipolár, MSFM3, TO-257, 3 PIN	Všadeprítomná spoločnosť
LM317AHVKR1Power Circuits	Nastaviteľný pozitívny regulátor, MBFM2, do-3, 3 pin	Elektronika TT Electronics a hybrid / Semelab Limited
Obvody IP117HvrPower	Nastaviteľný pozitívny štandardný regulátor, 1,25 V min, 60V Max, mbfm2, do-66, 2 pin	TT elektronické odpory
Obvody IP117HVSMD1Power	1,25 V-60V nastaviteľný pozitívny regulátor, CBCC3, keramika, SMD-1, 3 PIN	Elektronika TT Electronics a hybrid / Semelab Limited

Maximálne hodnotenie LM317K

Symbol	Parameter	Hodnota	Jednotka
VI -O	Diferenciálne napätie vstupu	40	Vložka
Io	Výstupný prúd	Interne obmedzený	-
Tónoproti​	Teplota prevádzkovej križovatky pre:		° C
	LM117	-55 až 150
	LM217	-25 až 150
	LM317	0 až 125
Putláčať sa​	Rozptýlenie energie	Interne obmedzený	-
TónSTG​	Úložisko	-65 až 150	° C

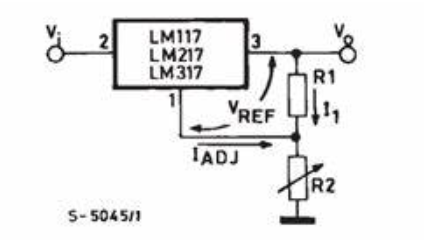

LM317K Základné nastavenie nastavenie nastaviteľného regulátora

Pokročilé použitie LM317K

Regulátor napätia LM317K vykazuje pozoruhodnú všestrannosť v dôsledku svojho vnútorného referenčného napätia 1,25 V stanoveného medzi výstupnými a nastavovacími terminálmi.Táto konfigurácia umožňuje pretekať konštantný prúd cez externý deliteľ odporu a nastavenie výstupného napätia (VO) ako vo = Vref (1 + R2/R1) + IADJ R2.Zariadenie najmä minimalizuje termín iadj (100 µA max), aby sa udržala konzistentnosť bez ohľadu na zmeny záťaže a čiary, čo často vedie k zanedbaniu IADJ R2.Tento vnútorný dizajn zaisťuje spoľahlivosť LM317K v rôznych scenároch aplikácie.

Všestrannosť v regulácii napätia

Kľúčovým atribútom LM317K je jeho schopnosť vrátiť všetok pokojný prúd do výstupného terminálu.Vyžaduje si to minimálny záťažový prúd, aby sa zabránilo zvýšeniu napätia, zohráva aktívnu úlohu v stabilizačných systémoch náchylných na nepredvídateľné kolísanie napätia.Ako plávajúci regulátor dokáže LM317K adepticky zvládnuť vysokonapäťové zásoby vzhľadom na zem, za predpokladu, že diferenciál vstupu do výstupu zostáva v bezpečí.Táto schopnosť vyhovuje širokému spektru vysokorýchlostných aplikácií, väčšinou vo svete robustných a prispôsobivých riešení riadenia energie.

Regulácia presnosti

Jednoduchým umiestnením pevného odporu medzi nastavovacie a výstupné svorky sa LM317K môže transformovať na presný regulátor prúdu.Takéto konfigurácie sú neoceniteľné, ak je stabilné súčasné dodanie naliehavé, napríklad pri nabíjaní batérií a scenároch jazdy LED.Pre zvýšenú reguláciu zaťaženia sa odporúča umiestnenie prúdového nastaveného odporu R1 v blízkosti regulátora a uzemnenia R2 v blízkosti zaťaženia.Toto nastavenie znižuje pokles potenciálneho napätia, čím sa zlepší celková presnosť.

Vylepšenie výkonu s kondenzátormi

Strategické pridávanie kondenzátorov môže predovšetkým zvýšiť výkon LM317K.Vstupný obtokový kondenzátor 0,1 µF.Kondenzátor z nastavovacieho terminálu po zem (C_ADJ) 10 µF.Tieto kondenzátory môžu zlepšiť odmietnutie zvlnenia a stabilitu napätia.Okrem toho môže zvýšiť prechodnú odozvu zvýšiť výstupný kondenzátor (v ideálnom prípade 1 µF tantalum alebo 25 µF hliníkovej elektrolytike).Vďaka tomu je regulátor napätia agilnejší pri reakcii na náhle zmeny stavu zaťaženia, čo je funkcia potvrdená praktickými zážitkami zdôrazňujúcimi potrebu stálej a presnej regulácie napätia.

Ochranné opatrenia

Na ochranu regulátora pred potenciálnym poškodením v dôsledku vstupných a výstupných skratov sa odporúča inštalácia ochranných diód (ako je znázornené na obr. 5).Tieto diódy ponúkajú hlavnú bezpečnostnú vrstvu a posilňujú dlhovekosť a spoľahlivosť LM317K v rôznych prevádzkových prostrediach.Takéto ochranné stratégie sa vo veľkej miere prijali v laboratórnom a priemyselnom prostredí, kde zlyhania zariadení by mohli spôsobiť pozoruhodné prevádzkové prerušenia.

Informácie o výrobcovi LM317K

Stmicroelectronics, významná entita v elektronike a polovodičovom priemysle, sa narodila v roku 1987 z fúzie francúzskych Thomson Semiconductors a Talianska SGS Microelettronica.Spoločnosť pôsobí zo svojho hlavného ústredia v pláne-les-outes neďaleko Ženevy vo Švajčiarsku.Ako výrobca polovodičových čipov s najvyššou Európou, Stmicroelectronics významne ovplyvňuje technologický pokrok a stanovuje priemyselné referenčné hodnoty.Toto pozoruhodné umiestnenie získalo uznanie a rešpekt spoločnosti v rámci globálnej technickej komunity.

StMicroelectronics demonštruje svoj obrovský globálny dosah prostredníctvom svojho regionálneho ústredia.Ústredie Global a EMEA (Európa, Stredný východ a Afrika) sídli v Ženeve, centre pre strategické rozhodnutia a operácie, ktoré spájajú rôzne kontinenty.V prípade administratívnych záležitostí je holdingová spoločnosť Stmicroelectronics N.V. zaregistrovaná v Holandsku.V Severnej Amerike, kde sa darí technologickým inováciám, je ústredie spoločnosti v Coppell v Texase.Toto miesto zdôrazňuje silné opory spoločnosti na intenzívne konkurenčnom trhu.

Sídlo spoločnosti Stmicroelectronics v Singapure slúži ako centrum jeho činnosti v ázijsko-tichomorskom regióne.Toto strategické umiestnenie, umiestnené na dynamickom a rýchlo rastúcom trhu, využíva regionálne odborné znalosti v oblasti výroby a rozvoja techniky.Okrem toho spoločnosť v Japonsku a Kórei založila spoločnosť v Tokiu - mestskú synonymum s technologickými inováciami a pokrokmi.V China, jednom z najvplyvnejších globálnych technologických trhov, si spoločnosť StMicroelectronics vybrala Šanghaj pre svoje regionálne ústredie.Táto voľba posilňuje prítomnosť spoločnosti na trhu známej pre jej obrovský potenciál a rýchly technologický pokrok.

Datasheet pdf

LM317K DataShety:

Držiaky batérií valcami.pdf

Často kladené otázky [FAQ]

1. Čo je LM317K IC?

LM317K je všestranný 3-terminálny kladný regulátor napätia.Môže dodávať viac ako 1,5a s nastaviteľným výstupným napätím v rozsahu od 1,2 V do 37 V.Jeho dizajn je jednoduchý a vyžaduje iba dva vonkajšie odpory na nastavenie výstupného napätia.Známy pre presné riadenie napätia sa stáva potrebným v aplikáciách, kde je dominantná presnosť.V rôznych praktických scenároch stabilizuje napájanie v spotrebnej elektronike a priemyselnom vybavení.Môžete oceniť jeho spoľahlivosť, keď ju vidíte ako spoľahlivú súčasť v nespočetných projektoch.

2. Čo odlišuje LM317K od LM317T?

Séria LM317 zahŕňa niekoľko modelov vrátane LM317K, LM317H, LM317T a LM317MP.Tieto modely zdieľajú rovnaké funkcie.Primárne rozlíšenie spočíva v balení, pričom prípona „T“ označuje typ balíka TO-220.Rozptyl balenia ovplyvňuje rozptyl tepla a schopnosť montáže, čo ponúka flexibilitu v dizajne.Napríklad balík TO-220, často vybraný pre projekty zahŕňajúce vyššie rozptyl tepla, má kovovú kartu, ktorá zvyšuje tepelné riadenie.Môžete zvoliť príslušný typ balíka na základe ich špecifických tepelných požiadaviek, čo umožňuje optimálny výkon v rôznych prostrediach.
