Zosilňovač prístrojov AD620: Datashet, konfigurácia PIN a Schematický prehľad

Zosilňovač AD620 Instrumentation je známy svojou presnosťou a všestrannosťou, čo z neho robí dôveryhodnú voľbu v rôznych odvetviach.S vysokou presnosťou a nízkou spotrebou energie vyniká AD620 v aplikáciách, ako sú lekárske prístroje, priemyselná automatizácia a presné dátové systémy.Pochopenie detailov tohto zosilňovača je potrebné pre bezproblémovú integráciu systému, čím sa zabezpečuje optimálny výkon pri akomkoľvek návrhu.V tomto článku preskúmame kľúčové funkcie, konfiguráciu PIN a aplikácie AD620, pričom zdôrazňujeme, prečo zostáva riešením pre vašu spoľahlivú amplifikáciu.

Katalóg

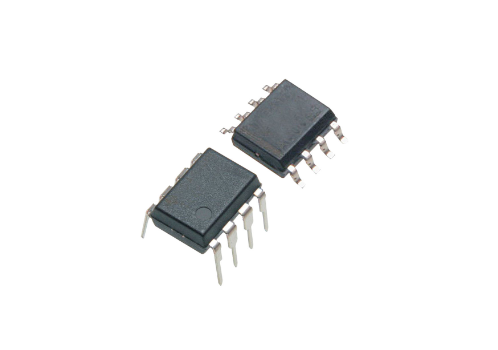

Prehľad AD620

Ten AD620 je ekonomický a vysoko presný prístrojový zosilňovač.Umožňuje úpravu zisku až 10 000 pomocou iba jedného odporu.K dispozícii v 8-vedľajších obaloch a ponorenia, ponúka kompaktnú stopu v porovnaní s diskrétnymi návrhmi.

Zariadenie zaisťuje minimálnu spotrebu energie s maximálnym napájacím prúdom 1,3 mA, vďaka čomu je vhodná pre batériu ovládané a prenosné aplikácie.AD620 sa môže pochváliť vysokou presnosťou s maximálnou nelinearitou 40 ppm, kompenzovaným napätím 50 μV max. Max.Vďaka týmto špecifikáciám je účinná v systémoch presných údajov o získavaní údajov, ako sú váhy a rozhrania prevodníkov.Je vybavený nízkym hlukom a nízkym vstupným skreslením, ktoré sú pozoruhodné pre zdravotnícke pomôcky, ktoré si vyžadujú presné hodnoty.

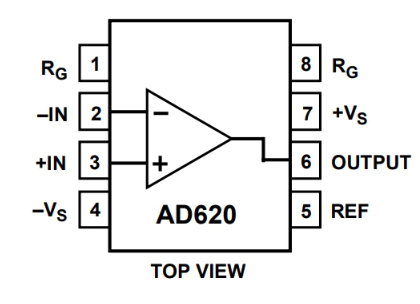

Konfigurácia PIN AD620

Model AD620 CAD

Stopa

Vlastnosti AD620

Funkcia	Opis
Ľahké použitie	Jednoduché použitie dizajnu s externým odporom pre zisk nastavenie.
Rozsah zisku	Zisk set s jedným externým odporom, nastaviteľný od 1 do 10 000.
Sortiment napájania	Pracuje v širokom rozsahu napájania ± 2,3 V až ± 18 V.
Výkonnosť	Prekonáva tradičné 3-op-zosilňovač Návrhy zosilňovača.
Balenie	Dostupné v 8-vedľajších ponorných a veických balíkoch.
Nízka spotreba energie	Maximálny prívodný prúd 1,3 mA.
DC Performance	B prvky sú vynikajúcej DC výkonnosť.
Vstupné posunkové napätie	Vstupné napätie napätia 50 μV.
Drift	Nízky vstupný posun posunu 0,6 μV/° C.
Vstupný prúd prúdu	Maximálny vstupný prúdy 1,0 NA.
Pomer odmietnutia spoločného režimu	Pomer odmietnutia spoločného režimu minimum 100 dB pri g = 10.
Nízky hluk	Vstupné napätie Hluk 9 NV/√Hz pri 1 kHz.
Vstupný hluk	0,28 μV hluku vrcholu na vrchol v rozmedzí 0,1 Hz až 10 Hz.
AC špecifikácie	Funkcie vynikajúceho striedavého výkonu so šírkou pásma 120 kHz pri g = 100.
Urovnateľný čas	Rýchly usadzovací čas 15 μs do 0,01%.

Špecifikácie AD620

Tu je podrobná tabuľka Analog Devices Inc. AD620BN Technické špecifikácie, atribúty a parametre, spolu s časťami s podobnými špecifikáciami.

Typ	Parameter	Podrobnosti
Kontaktné pokovovanie	Olovo, cín	Olovo/plechovka
Pripevniť	Cez otvor	Cez otvor
Montáž	Cez otvor	Cez otvor
Balenie	8-DIP (0,300, 7,62 mm)	8-DIP (0,300, 7,62 mm)
Počet kolíkov	8	8
Počet prvkov	1	1
Prevádzková teplota	-40 ° C ~ 85 ° C	-40 ° C ~ 85 ° C
Balenie	Trubica	Trubica
Kód JESD-609	e0	e0
Kód PBFREE	Nie	Nie
Stav	Zastaraný	Zastaraný
Úroveň citlivosti vlhkosti (MSL)	1 (neobmedzený)	1 (neobmedzený)
Počet ukončení	8	8
Kód ECCN	Ucho99	Ucho99
Odpor	10gohm	10gohm
Maximálny rozptyl energie	650 MW	650 MW
Koncová poloha	Dvojitý	Dvojitý
Počet funkcií	1	1
Napájacie napätie	15V	15V
Koncová výška	2,54 mm	2,54 mm
Základné číslo dielu	AD620	AD620
Počítať	8	8
Prevádzkové napájacie napätie	36V	36V
Prevádzkový prúdový prúd	1,3 mA	1,3 mA
Nominálny prúdový prúd	1,3 mA	1,3 mA
Rozptýlenie energie	650 MW	650 MW
Miera	1,2 V/μs	1,2 V/μs
Zosilňovač	Prístrojové vybavenie	Prístrojové vybavenie
Pomer odmietnutia spoločného režimu	93 dB	93 dB
Prúd - vstupná zaujatosť	500pa	500pa
Napätie - napájanie, jedno/duálne (±)	4,6V36V ± 2,3V18V	4,6V36V ± 2,3V18V
Výstupný prúd na kanál	18 mA	18 mA
Vstupné posunové napätie (VOS)	30 mv	30 mv
Negatívne napätie	-15V	-15V
Napätie - vstupné posun	15 μV	15 μV
-3db šírka pásma	1 MHz	1 MHz
Vstupný kompenzovaný prúdový max (IIO)	0,00075μA	0,00075μA
Záber na napätie	1	1
Nomový nom napätia	10	10
Nelinearita-max	0,00%	0,00%
Dĺžka	9,27 mm	9,27 mm
Výška sedadla (max)	4,57 mm	4,57 mm
Tvrdenie ožarovania	Nie	Nie
Status Rohs	Kompatibilný	Kompatibilný
Bezplatný	Obsahuje olovo	Obsahuje olovo

Alternatívy AD620

Číslo dielu	Opis	Výrobca
AD620BRZ-RL	Prístrojový zosilňovač, 85 UV ofset-max, pás 1 MHz Šírka, pdso8, bez olova, MS-021-AA, SOIC-8	Rochester Electronics LLC
AD620BRZ-Reel	Prístrojový zosilňovač, 85 UV ofset-max, pás 1 MHz Šírka, pdso8, MS-021-AA, SOIC-8	Analog Devices Inc
AD620BR-Reel	Nízky drift, nízko výkonový prístrojový zosilňovač so ziskovými ziskami 1 až 10000	Analog Devices Inc
AD620BRZ-R7	Nízky drift, nízko výkonový prístrojový zosilňovač so ziskovými ziskami 1 až 10000	Analog Devices Inc
AD620BRZ	Prístrojový zosilňovač, 85 UV ofset-max, pás 1 MHz Šírka, pdso8, bez olova, MS-021-AA, SOIC-8	Rochester Electronics LLC
AD620BR	Prístrojový zosilňovač, 85 UV ofset-max, pás 1 MHz Šírka, pdso8, MS-021-AA, SOIC-8	Rochester Electronics LLC
AD620BRZ-Reel7	Prístrojový zosilňovač, 85 UV ofset-max, pás 1 MHz Šírka, pdso8, MS-021-AA, SOIC-8	Analog Devices Inc

Zjednodušená schéma AD620

Ideálne aplikácie pre AD620

AD620 sa s výnimočnou presnosťou a minimálnym napätím vsadzuje v rôznych vysoko presných dátových systémoch.Takéto systémy preklenujú naprieč aplikáciami, ako sú váhové stupnice a rozhrania prevodníkov, kde je snaha o presnosť merania neúprosná.

Precízne dátové systémy

AD620 sa darí v prostrediach, v ktorých je dominantná presnosť.Urobte váhy váhy, často používané vo výskumných laboratóriách alebo priemyselných prostrediach: tu môže byť každé meranie krokom k priekopníckym vedeckým objavom alebo vynikajúcej kvalite výrobkov.Vysoký pomer rejekcie v spoločnom režime (CMRR) a charakteristiky nízkeho šumu sú chrbtovou kosťou tohto spoľahlivého a presného výkonu.

Prevodové rozhrania

Aplikácie rozhrania prevodníka sú ďalšou arénou, v ktorej AD620 predstavuje svoje schopnosti.Zvážte prevodníky, ktoré transformujú fyzikálne javy, ako je tlak, teplota alebo sila, do elektrických signálov.Presnosť týchto konverzií je vážna - či už v presnej kontrole systémov priemyselnej automatizácie alebo v ostražití monitorovanie podmienok prostredia.Vysoká vstupná impedancia AD620 hrá hlavnú úlohu pri zachovaní integrity signálu, čím sa stáva presvedčivou voľbou pre tieto rozhrania.

Lekárske aplikácie

Vo svete lekárskych nástrojov svieti AD620 jasne.Zariadenia, ako sú elektrokardiogramy (EKG) a neinvazívne monitory krvného tlaku, sa spoliehajú na vysokú presnosť a minimálne rušenie signálu, aby sa dodali spoľahlivú diagnostiku.Tu je nevyhnutný nízky hluk a skreslenie AD620.Okrem toho zdatnosť zosilňovača pri zachovaní energie výrazne rozširuje výdrž batérie prenosných zdravotníckych pomôcok - hlavná funkcia v dnešnej krajine mobilných zdravotníckych riešení, kde každá ďalšia hodina prevádzky môže výrazne zmeniť.

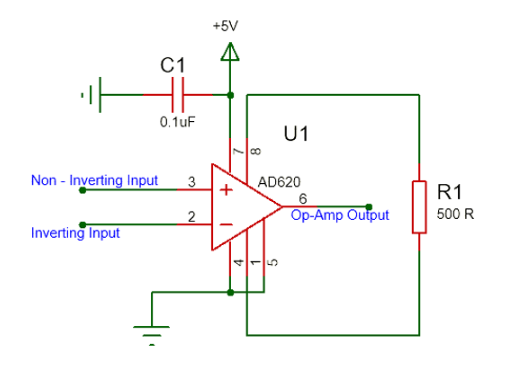

Ako pracovať a optimalizovať AD620?

Prevádzka AD620 zahŕňa sériu priamych krokov.Ak chcete začať, efektívne spravujte výkon integrovaného obvodu (IC) prepojením kolíka 7 s napájaním a kolíkom 4 k zemi.Jeden dodávka +5V je pre túto úlohu často dostatočná.Zabezpečenie toho, aby bol pin 2 (neinvertovanie) a kolík 3 (inverting) spravoval vstupný signál pre správnu funkčnosť.Na stabilizáciu výstupu, keď medzi vstupnými kolíkmi nie je žiadny diferenciál napätia, zvyčajne uzemnený kolík 5 (referencia) spolu s pinom 4.

Ovládanie zisku AD620 je vysoko zjednodušený proces, ktorý si vyžaduje iba jeden externý odpor.Nastavte zisk umiestnením odporu (napr. 500Ω pre zisk 100) medzi kolíkmi 8 (+RG) a 1 (-RG).Zisk sa potom vypočíta pomocou vzorca.

G = (49,4 kΩ / r_G) + 1.

Tento vzorec zaisťuje presné zisky primeraným výberom hodnôt odporu a ponúka jednoduchú, ale výkonnú metódu na prispôsobenie výkonu zosilňovača konkrétnym potrebám.Jedným z často prehliadaných aspektov je prúd vstupu.Dizajn AD620 tento prúd minimalizuje, ale zmierňuje akúkoľvek nerovnováhu v zdrojovej impedancii pripojenej k vstupným kolíkom stále usadzuje.Minimalizácia nesúladu znižuje kompenzované napätie, zlepšuje celkovú presnosť, čo je väčšinou nebezpečné v presnej prístrojovej schránke, na ktorej záleží na minútových nezrovnalostiach.Variácie teploty môžu významne ovplyvniť výkon AD620.Zabezpečenie toho, aby rezistor použitý na nastavenie zisku mal koeficient s nízkou teplotou, je prospešný pre udržanie stabilného zisku v širokom rozsahu teploty.V aplikáciách postihnutých podmienkami prostredia je táto stabilita užitočná pre konzistentný výkon.V praktických scenároch, ako sú napríklad priemyselné monitorovacie systémy, je udržiavanie stability v zisku napriek kolísaniu teploty aktívne, aby sa predišlo nepresnostiam merania.To zdôrazňuje dôležitosť výberu vhodných komponentov, ktoré sú v harmónii s prevádzkovým prostredím, čím sa zabezpečí spoľahlivé a presné monitorovanie.Referenčný kolík (PIN 5) významne ovplyvňuje výstupné napätie.Uzemnenie tohto kolíka spolu s kolíkom 4 zvyčajne vynuluje výstup, keď nie je rozdiel v vstupnom napätí.Avšak v pokročilejších nastaveniach môže pripojenie tohto PIN k konkrétnemu napätiu zaviesť vo výstupe známy posun, ktorý je prospešný v aplikáciách vyžadujúcich presné referenčné posuny napätia.

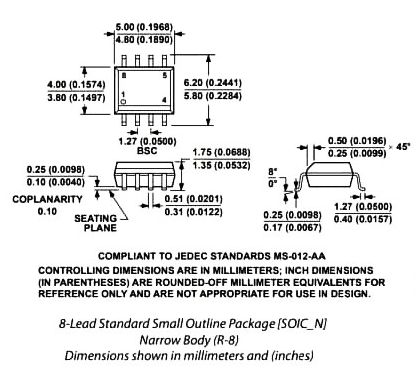

Balenie AD620

O analógových zariadeniach

Analog Devices Inc. (NASDAQ: ADI) vyniká v návrhu, výrobe a marketingu vysoko výkonných integrovaných obvodov analógových, zmiešaných signálov a digitálnych signálov (DSP).Spoločnosť ADI, ktorá bola založená v roku 1965, sa zaviazala prekonať komplexné inžinierske výzvy pri spracovaní signálu.Ich dômyselné riešenia majú moc premeniť javy v reálnom svete, ako je teplota, tlak a rýchlosť na presné elektrické signály, čo umožňuje rozmanitým a praktickým aplikáciám po celom svete.

V priebehu desaťročí sa ADI prešla zo zamerania výlučne na analógovú technológiu k prijatiu holistickejšieho prístupu, ktorý zahŕňa technológie zmiešaného signálu a DSP.Tento posun odzrkadľuje širší trend v elektronickom priemysle smerom k integrácii viacerých funkcií do jedného čipu, zvyšuje výkonnosť a zníženie spotreby energie.Riešenia ADI nachádzajú svoje miesto v aplikáciách v rámci priemyselnej automatizácie, zdravotnej starostlivosti, spotrebnej elektroniky a automobilových systémov.

Portfólio ADI zahŕňa širokú škálu technológií Presné analógové produkty, ako sú zosilňovače, lineárne produkty a prevodníky údajov, ktoré sú vážne pre snímanie a meranie vysokého rozlíšenia.Roztoky zmiešaných signálov, ktoré kombinujú analógové a digitálne obvody na jednom čipe, poskytujú zvýšenú funkčnosť a účinnosť.

Datasheet pdf

AD620BN DataShety:

AD620.pdf

AD620BRZ-R7 DataShety:

AD620.pdf

Často kladené otázky [FAQ]

1. Môže AD623 nahradiť AD620?

AD620 a AD623 sú zosilňovače jednotlivých prístrojov s kompatibilitou PIN.Odlišný faktor medzi nimi spočíva v požiadavkách na dodávku energie: AD620 potrebuje duálne zásoby, zatiaľ čo AD623 môže pracovať s duálnymi alebo jednotlivými zásobami.Preto je možné AD620 nahradiť AD623, ak pôvodný obvod používa duálne napájacie zdroje.Často si môžete zvoliť AD623 pre svoju energetickú účinnosť a zjednodušený dizajn energie, pretože funguje s jedným napájaním.Po takejto substitúcii zostáva výkon rady mikrokontrolérov stabilný a neustále vykonáva svoje úlohy, čím sa zabezpečuje spoľahlivosť v praktických aplikáciách.

2. Čo predstavujú kolíky AD620?

P1 a P8: Odpory na nasadenie externého zisku

P2 a P3: vstupné terminály

P6: výstupný terminál

P4 a P7: ± 5 V napájacie zdroje

P5: Vstup referenčného napätia (400 mV)

Táto špecifická konfigurácia PIN uľahčuje štruktúrované a optimalizované pripojenia komponentov, zabezpečuje konzistentný výkon a zjednodušenie procesov riešenia problémov.

3. Ako funguje AD620?

AD620 je založený na tradičnom konštrukcii trojp-op-amp-amp, ale zahŕňa významné vylepšenia výkonu široký rozsah napájania (± 2,3-± 18 V) a nízku spotrebu energie (maximálny prúd 1,3 mA).Vďaka týmto vlastnostiam je vhodná pre nízko napätie, nízko výkonné vzory.Jeho monolitická výstavba a laserová kalibrácia zaručuje vysokú presnosť.Využívanie diferenciálneho bipolárneho vstupu prostredníctvom procesu β dosahuje nižší vstupný skreslenie prúdu a stabilizuje prúd zberateľa prostredníctvom vnútornej spätnej väzby.Zisková rovnica je G = 49,4 kΩ / r_g + 1, kde r_g je externý odpor, ktorý riadi zisk.Odráža to inovatívne postupy v elektronike, ktoré zdôrazňujú dôležitosť presnosti a efektívnosti pri dizajne súčasných komponentov.

4. Aký signál výstup AD620?

AD620, ako zosilňovač prístrojového zariadenia na nastaviteľný zisk, dodáva signál napätia.Táto univerzálnosť výstupu je obzvlášť naliehavá pre aplikácie, ktoré si vyžadujú presné zosilnenie signálu, ako sú lekárske prístroje a kontroly priemyselného procesu.Jeho schopnosť poskytovať presné zosilnenie signálu zdôrazňuje jeho úlohu pri udržiavaní vysokých štandardov výkonnosti vo vážnych aplikáciách.

5. Prečo je výstup AD620 vždy negatívny?
