EPM3064ATC44-10 CPLD: Funkcie, špecifikácie, aplikácie a programovanie ISP

EPM3064ATC44-10 zo série Intel MAX® 3000A je výkonným nástrojom pre digitálne projekty.Toto zariadenie je rýchle, flexibilné a využíva malý výkon, vďaka čomu je ideálny pre širokú škálu použití.Táto príručka prechádza všetkým, čo potrebujete vedieť o EPM3064ATC44-10, od toho, čo môže urobiť, až po to, ako ho nastaviť, čo vám pomáha zlepšiť ich elektronické systémy.

Katalóg

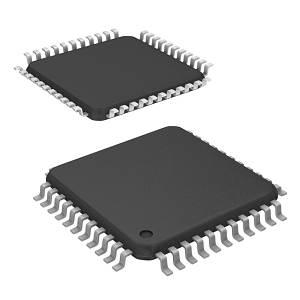

EPM3064ATC44-10 Opis

Ten EPM3064ATC44-10 Z série MAX® 3000A spoločnosti Intel predstavuje výkonné komplexné programovateľné logické zariadenie (CPLD) navrhnuté pre širokú škálu digitálnych aplikácií.S 64 makrocellmi je toto zariadenie optimalizované pre rýchlu odozvu s maximálnym oneskorením šírenia 10 nanosekundov, čo zabezpečuje účinný výkon.Pôsobí na napájanom napätí 3,3 V, ktorý je umiestnený v balení 44-kolíkového tenkého plochého balenia (TQFP), ktorý je vhodný pre komerčné aplikácie v teplotnom rozsahu od 0 ° C až 70 ° C.Číslo dielu EPM3064ATC44-10 zapuzdruje jeho návrh a funkčnosť: EPM pre sériu CPLDS Max®, 3064 Označuje špecifický model so 64 makrocelkami, A Pre pokročilú technológiu 3,3 V, Tón pre balík TQFP a C44 Potvrdenie počtu kolíkov a špecifikácií teploty.Prípona-10 označuje svoj rýchly stupeň rýchlosti s minimálnym oneskorením.Toto zariadenie je dokonalým riešením na integráciu logických funkcií SSI, MSI a LSI, kompatibilné s 100% emuláciou TTL.Podporuje bezproblémovú integráciu rôznych zariadení od kamarátov, dievčat a 22v10 po zariadenia Mach a PLSI, čo je mimoriadne univerzálny.K dispozícii v niekoľkých možnostiach balíkov, ako sú PLCC, PQFP a TQFP, séria Max® 3000A ponúka flexibilitu dizajnu v rôznych aplikáciách.

Ak hľadáte inováciu digitálnych systémov so spoľahlivými a efektívnymi logickými zariadeniami, investícia do EPM3064ATC44-10 vo veľkom je inteligentný krok.Je to rozhodnutie, ktoré zaisťuje silnú výkonnosť aj solídnu ziskovosť.

EPM3064ATC44-10 CAD modely

EPM3064ATC44-10 stopa

EPM3064ATC44-10 3D model

Funkcie EPM3064ATC44-10

• 64 makrocelly: Tento CPLD obsahuje 64 konfigurovateľných logických jednotiek nazývaných makrocelly.Každá makrocel je možné individuálne naprogramovať na vykonávanie zložitých logických operácií, čo umožňuje zariadeniu spracovať širokú škálu digitálnych funkcií a procesov.

• Použiteľné brány: Zariadenie ponúka približne 1 250 použiteľných brán.Táto miera zložitosti naznačuje množstvo logickej integrácie možnej v rámci CPLD, čo jej umožňuje efektívne podporovať jednoduché aj zložité digitálne obvody.

• Maximálna prevádzková frekvencia: EPM3064ATC44-10 môže pracovať pri maximálnej frekvencii 222,2 MHz.Táto vysokofrekvenčná uľahčuje rýchlejšie rýchlosti spracovania, vďaka čomu je ideálny pre aplikácie vyžadujúce rýchle časy odozvy a vysokorýchlostné dátové operácie.

• Oneskorenie šírenia: Tento CPLD s nízkym oneskorením šírenia už viac ako 4,5 nanosekúnd, minimalizuje časové oneskorenie prenosu signálu zo vstupu na výstup, čím sa zlepšuje celkový výkon systému a citlivosť.

• Napájacie napätie: Pôsobí na napájanom napätí 3,3 V s povoleným rozsahom od 3,0 V do 3,6 V.Tento rozsah napätia poskytuje flexibilitu požiadaviek na dodávku energie, vďaka čomu je kompatibilný s rôznymi digitálnymi systémami.

• I/O kolíky: Zariadenie obsahuje 34 vstupných/výstupných kolíkov, čo umožňuje rozsiahle pripojenie s inými komponentmi digitálneho systému.Tieto kolíky uľahčujú prenos údajov do a z CPLD, čo podporuje širokú škálu funkcií rozhrania.

• Typ balíka: EPM3064ATC44-10, ktorý je umiestnený v 44-kolíkovom tenkom štvorkolskom plochom balení (TQFP), ponúka kompaktný tvarový faktor, ktorý je prospešný pre aplikácie, v ktorom je priestor na prémiu, bez toho, aby sa znížil počet možností I/O.

• Rozsah prevádzkovej teploty: Tento CPLD je navrhnutý tak, aby pracoval v komerčnom teplotnom rozsahu od 0 ° C až 70 ° C, je vhodný pre širokú škálu prostredí, čím zabezpečuje spoľahlivý výkon za typických priemyselných podmienok.

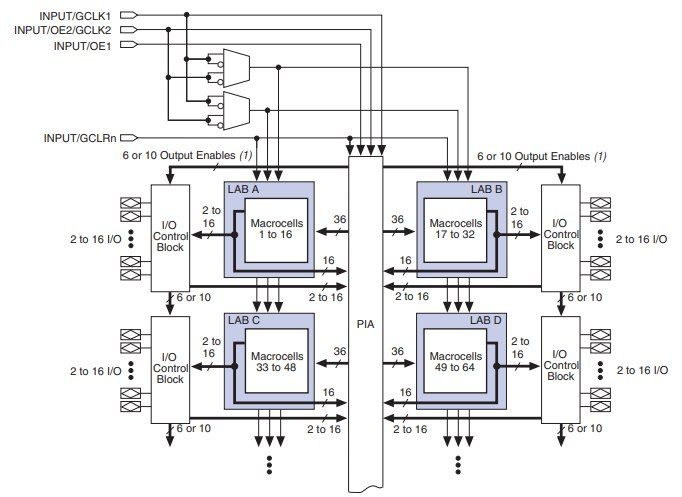

Bloková schéma EPM3064ATC44-10

Bloková schéma pre EPM3064ATC44-10 poskytuje vizuálnu reprezentáciu jej vnútornej architektúry, ktorá zvýrazňuje funkčné komponenty a ich prepojenia.V jadre dizajnu sú štyri logické polia bloky (Labs) označené A, B, C a D, z ktorých každý obsahuje 16 makrocellov pre celkom 64 makrocelkov.Tieto laboratóriá sú pripojené k centrálnemu programovateľnému prepojenému potu (PIA), ktoré uľahčuje smerovanie signálov medzi laboratóriami a kontrolnými blokmi I/O.PIA zaisťuje, že vstupy, výstupy a vnútorná logika môžu efektívne a flexibilne komunikovať.Každé laboratórium je ďalej spojené s jeho príslušným kontrolným blokom I/O, ktorý spracováva až 16 I/O pinov.Tieto I/O bloky spravujú interakciu medzi externými signálmi a internou logikou, ktoré ponúka funkcie, ako je obojsmerná prevádzka a programovateľný výstup.Schéma ukazuje riadiace signály ako globálne hodiny (GCLK1 a GCLK2), výstupné signály (OE1 a OE2) a Global Clear (GCLRN), ktoré organizujú fungovanie makrocellov a I/O blokov.

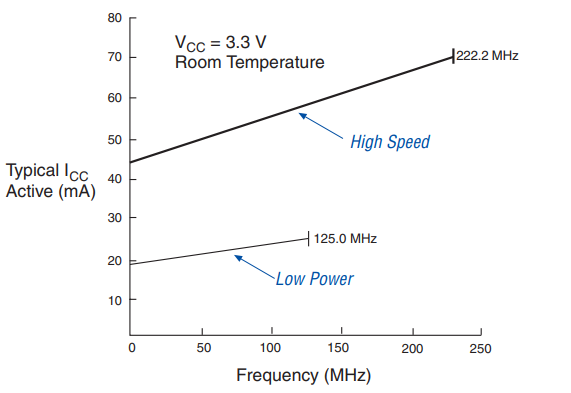

ICC vs. frekvencia

Graf ilustruje typickú spotrebu aktívneho napájacieho prúdu (ICC) verzus frekvencia pre EPM3064ATC44-10 pod napájacom napätím 3,3 V pri teplote miestnosti.Zdôrazňujú sa dva prevádzkové režimy: Vysoká rýchlosť a Nízka sila.V režime vysokej rýchlosti sa prúdová spotreba lineárne zvyšuje s prevádzkovou frekvenciou, začínajúc približne 50 mA pre nižšie frekvencie a dosahuje okolo 70 mA pri frekvencii 222,2 MHz.Tento režim je navrhnutý pre aplikácie, ktoré si vyžadujú maximálny výkon a rýchlejšie rýchlosti spracovania.Naopak, režim s nízkym výkonom vykazuje nižšiu spotrebu prúdu, počínajúc približne 20 mA pri nižších frekvenciách a stúpa na približne 30 mA pri 125 MHz.Tento režim je optimalizovaný pre energeticky efektívnu prevádzku, vďaka čomu je vhodný pre návrhy, ktoré uprednostňujú nízke využitie energie pred rýchlosťou.

Špecifikácie EPM3064ATC44-10

Typ	Parameter
Výrobca	Alterna/Intel
Séria	Max® 3000a
Balenie	Podnos
Stav	Zastaraný
Programovateľný typ	V systéme programovateľné
Čas oneskorenia TPD (1) max	10 ns
Dodávka napätia - vnútorná	3V ~ 3,6V
Počet logických prvkov/blokov	4
Počet makrocellov	64
Počet brán	1250
Počet I/O	34
Prevádzková teplota	0 ° C ~ 70 ° C (TA)
Montáž	Povrchová montáž
Balenie	44-tqfp
Balík dodávateľských zariadení	44-TQFP (10x10)
Základné číslo produktu	EPM3064

EPM3064ATC44-10 ISP Programovacie kroky

1. Zadajte ISP: Táto počiatočná fáza prechádza vstupné/výstupné (I/O) kolíky z normálneho užívateľského režimu do režimu ISP.Je to krok prípravy, ktorý zaisťuje, že zariadenie je pripravené na programovanie, čo vyžaduje iba 1 milisekundu.

2. Skontrolujte ID: Pred spustením akýchkoľvek programov alebo overenia sa skontroluje ID kremíka zariadenia, aby sa potvrdila jeho totožnosť a zabezpečila kompatibilitu s programovacími príkazmi.Tento krok je rýchly a zaberá minimálnu časť celkového času programovania.

3. Objemové vymazanie: Na vyčistenie predchádzajúcich údajov zo zariadenia sa vykonáva hromadné vymazanie.Zahŕňa to načítanie príkazov na vymazanie do zariadenia a použitie 100-milisekundového impulzu na vymazanie buniek EEPROM (elektricky vymazateľná programovateľná pamäť s čítaním).Tento krok pripravuje zariadenie na nové údaje.

4. Program: Počas tohto kroku sú do zariadenia naprogramované nové údaje.Zahŕňa to načítanie každej adresy EEPROM s novými údajmi a aplikovanie programovacieho impulzu na zapisovanie údajov do buniek EEPROM.Tento proces sa opakuje adresou podľa adresy, kým do zariadenia nie sú naprogramované všetky zamýšľané údaje.

5. Overte: Po programovaní sú údaje zariadenia overené, aby sa zabezpečilo, že boli správne napísané.Zahŕňa to čítanie údajov z každej adresy EEPROM a ich porovnanie s zamýšľanými údajmi.Tento krok zaisťuje presnosť programovania a opakuje sa pre každú adresu.

6. Exit ISP: Posledný krok prechádza I/O Pins z režimu ISP späť do užívateľského režimu.Rovnako ako fáza Enter ISP, aj tento krok je tiež rýchly a vyžaduje iba 1 milisekundu.Znamená to dokončenie procesu programovania, čo umožňuje zariadeniu obnoviť bežné operácie.

Aplikácie EPM3064ATC44-10

Zabudované systémy

Tento CPLD je ideálny pre aplikácie vstavaného systému, kde je potrebná vlastná logika na rozšírenie funkcií mikrokontrolérov.Dokáže vykonávať úlohy, ako je rozhranie, spracovanie riadenia signálu a riadenie periférnych zariadení hardvéru, zlepšovanie schopností a efektívnosť vložených vzorov.

Telekomunikácie

V telekomunikačnom sektore hrá EPM3064ATC44-10 úlohu pri riešení protokolu, riadení integrity signálu a smerovaní údajov.Vďaka svojim vysokorýchlostným logickým spracovateľským schopnostiam je vhodný pre aplikácie, ako je spracovanie digitálneho signálu, sieťové prepínače a konverzia rozhrania, čo pomáha udržiavať efektívny tok dát a spoľahlivosť komunikácie.

Skúšobné a meracie zariadenie

Zariadenie sa vo veľkej miere používa v testovacích a meracích zariadeniach kvôli jeho preprogramovanej povahe a rýchlej prevádzke.Je schopný zvládnuť komplexné logické operácie požadované v systémoch získavania údajov, generátorov signálu a analytických nástrojov, poskytujúc presnú kontrolu a prispôsobivé funkcie potrebné vo vedeckých a priemyselných testovacích prostrediach.

Priemyselné riadiace systémy

Ako programovateľný logický radič (PLC) sa EPM3064ATC44-10 nachádza v rôznych aplikáciách automatizácie a riadenia procesov.Ponúka potrebné logické schopnosti na reguláciu strojov, procesných signálov a vykonávanie bezpečnostných kontrol, a to všetko pri efektívnom fungovaní za priemyselných podmienok a v rámci rozsiahlych teplotných rozsahoch.

Spotrebiteľská elektronika

V spotrebnej elektronike tento CPLD pomáha riadiť inovácie v zariadeniach, ako sú inteligentné domáce systémy, prenosné herné zariadenia a pokročilé zvukové/vizuálne vybavenie.Podporuje zložité logické riešenia, ktoré zvyšujú funkcie zariadenia, zlepšujú rozhrania a umožňujú integráciu funkcií novej generácie do spotrebiteľských výrobkov.

EPM3064ATC44-10 Podobné časti

• EPM3064ATC44-7

• EPM3064ATI100-10

• EPM3064ATC44-10N

EPM3064ATC44-10 Nákupný sprievodca

Pri zvažovaní nákupu EPM3064ATC44-10 existuje niekoľko aspektov, ktoré treba pamätať na to, aby sa zabezpečilo, že vyhovuje vašim požiadavkám na projekt.V prvom rade si uvedomte, že tento komponent je zastaraný, aj keď stále ponúkame obmedzené zásoby.Uistite sa, že technické špecifikácie zodpovedajú vašim potrebám.EPM3064ATC44-10 obsahuje 64 makrocellov, pracuje pri maximálnej frekvencii 222,2 MHz a je navrhnutý pre zdroj napájania 3,3 V v rámci 44-pinového balíka TQFP.Je potrebné skontrolovať údaje o údajoch a aplikáciách, aby sa plne porozumeli integračným a prevádzkovým požiadavkám tohto komponentu.Vzhľadom na zastaraný stav komponentu vyhodnoťte aj alternatívne možnosti, ktoré poskytujú podobnú funkčnosť a aktívne sa podporujú.Tento krok je dôležitý pre udržiavanie dlhovekosti a podpory vášho projektu.

EPM3064ATC44-10 Výhody

Vysokorýchlostný výkon

Toto zariadenie je schopné pracovať pri vysokej maximálnej frekvencii 222,2 MHz, čo umožňuje rýchle spracovanie údajov a úloh.Nízke oneskorenie šírenia iba 4,5 nanosekúnd minimalizuje čas potrebný na prejdenie signálov cez zariadenie, čím sa zvyšuje celková reakcia systému a výkon v časovo citlivých aplikáciách.

Nízka spotreba energie

EPM3064ATC44-10, navrhnutý pre efektívnosť, pracuje na napájaní napájania 3,3 V, čo pomáha znižovať celkovú spotrebu energie systému, ktorého je súčasťou.Táto funkcia je prospešná v prenosných a batériových zariadeniach, kde je potrebná výkonová účinnosť.

Preprogramovateľnosť a flexibilita

Preprogramovateľný charakter tohto CPLD umožňuje viac iterácií a aktualizácií vo fáze návrhu a po nasadení, podporuje neustále zlepšovanie a prispôsobenie sa meniacim sa technologickým potrebám bez toho, aby si vyžadovali úplné redizajny hardvéru.

Široké prepojenie schopností

S 34 pinmi I/O Model EPM3064ATC44-10 podporuje rozsiahle možnosti prepojenia, čo uľahčuje spojenie so širokou škálou ďalších digitálnych komponentov.Táto flexibilita je vynikajúca pre zložité systémy, ktoré si vyžadujú početné spojenia medzi rôznymi typmi zariadení.

Spoľahlivosť a dlhovekosť

Táto CPLD, ktorá je postavená s robustnou, neprchavým architektúrou založenou na blesku, udržiava v priebehu času integritu a funkčnosť programu, čím zabezpečuje konzistentný výkon a spoľahlivosť aj pri častých výkonových cykloch alebo v tvrdých prevádzkových podmienkach.

Bezproblémová integrácia s existujúcimi logickými zariadeniami

EPM3064ATC44-10 môže ľahko nahradiť viacero starších typov logických zariadení, ako sú kamaráti a dievčatá, znižujú zložitosť systému a zvýšili účinnosť.Táto schopnosť z neho robí ideálnu voľbu na modernizáciu existujúcich systémov alebo na konsolidáciu viacerých funkcií na jedno zariadenie.

Široký rozsah prevádzkovej teploty

Toto zariadenie je vhodné pre komerčné aplikácie a pracuje spoľahlivo v teplotnom rozmedzí od 0 ° C až 70 ° C.Táto robustnosť umožňuje nasadenie v rôznych prostrediach, od kancelárskych prostredí po priemyselné miesta, bez zhoršenia výkonu.

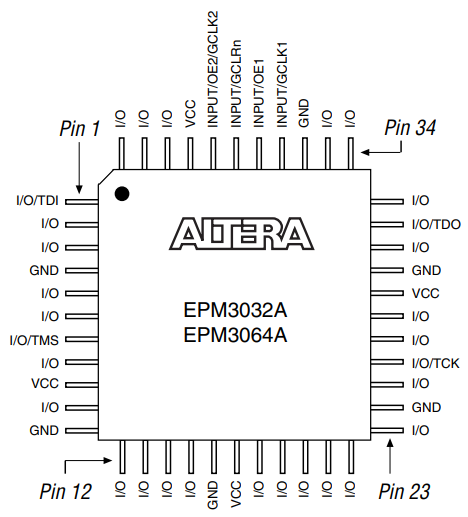

EPM3064ATC44-10 PIN-OUT Diagram

Diagram balíka EPM3064ATC44-10 predstavuje fyzické usporiadanie kolíkov pre zariadenie.Poskytuje podrobnosti o funkciách a priradeniach každého kolíka v 44-kolíkovom balíku.Každý kolík je označený označenými funkciami, ako sú I/O (vstup/výstup), napájací zdroj (VCC), zem (GND) alebo špecifické operačné signály ako TDI, TDO, TMS a TCK, ktoré sa používajú pre JTAG.programovanie a ladenie.Diagram používa pohľad na čip zhora nadol, s jasnými indikáciami číslovania kolíka, aby pomohol pri identifikácii pozícií PIN v porovnaní s fyzickým balíkom.

Priradenia PIN zahŕňajú niekoľko vstupno -výstupných kolíkov, ktoré ponúkajú flexibilitu na prepojenie zariadenia s ostatnými komponentmi v obvode.Zdôrazňujú sa konkrétne kolíky, ako sú vstup/GCLK a vstup/OE, ktoré ukazujú svoju dvojúčelovú úlohu pri poskytovaní hodinových signálov alebo pôsobiacich ako všeobecné vstupné kolíky.Tieto multifunkčné kolíky sú vynikajúce na optimalizáciu používania zariadenia v programovateľných logických aplikáciách.Schéma tiež identifikuje napájacie a mleté ​​kolíky distribuované cez balenie, čím sa zabezpečuje spoľahlivé dodávanie energie a integritu signálu.S rohovou značkou, ktorá označuje kolík 1, diagram pomáha správne orientovať čip počas zostavy a znižuje riziko chýb.

EPM3064ATC44-10 Výrobca

Alterra bola známa svojimi produktovými radmi FPGA a CPLD, ako napríklad séria Max a Stratix.EPM3064ATC44-10, časť série Max 3000A, bol jedným z populárnych CPLDs Altery.Po akvizícii sa spoločnosť Intel zameriavala na rozvoj technológie FPGA, integráciu s procesormi Xeon pre úlohy v AI a spracovaní údajov.Zostava FPGA spoločnosti Intel teraz obsahuje sériu Agilex a Stratix 10, riešenie potrieb v 5G a cloud computing.Spoločnosť Intel prerušila v rámci prechodu na novšie technológie niektoré staršie produkty Altera, ako je EPM3064ATC44-10.Spoločnosť Intel naďalej vedie programovateľnú logiku, zdôrazňuje zrýchlenie AI a rekonfigurovateľné výpočty s inováciami na kartách OneAPI a FPGA.

Záver

EPM3064ATC44-10 je vynikajúcou voľbou na vytváranie alebo zlepšenie digitálnych zariadení.Je rýchly, efektívny a môže sa spojiť s mnohými ďalšími komponentmi, vďaka čomu je užitočný pre rôzne elektronické aplikácie.Táto príručka sa týkala jeho hlavných vlastností, ako sa dá použiť v rôznych zariadeniach a jeho výhody, ktoré ukazujú, ako môže pomôcť dosiahnuť pokročilejšie a spoľahlivejšie elektronické systémy.Či už aktualizujete staré vybavenie alebo vytvárate niečo nové, EPM3064ATC44-10 je kľúčovou súčasťou, ktorá pomáha zlepšiť všetko.

Datasheet pdf

EPM3064ATC44-10 DataShety:

Max 3000A Zariadenie Family Data Sheet.pdf
