Sprievodný usmerňovač mosta: efektívny konverzia AC až DC, návrh obvodu a aplikácie

Celý usmerňovač mostíka, ktorý sa používa na zmenu striedavého prúdu (AC), ako je napájanie z vašej zásuvky na stenu, do priameho prúdu (DC), ktorý je typom energie používanej väčšinou elektronických zariadení.Na rozdiel od jednoduchších systémov, ktoré plytvajú polovicou prichádzajúcej elektriny, usmerňovač mostov používa štyri diódy, aby sa ubezpečil, že zachytáva energiu z výkyvov AC cyklu hore a dole.Tento článok preskúma, ako funguje úplný usmerňovač mostov, jeho časti a prečo je dnes v mnohých technológiách taký dôležitý.

Katalóg

Prehľad úplného usmerňovača mosta

A Usmerňovač úplného mosta, tiež známy ako usmerňovač mostíka s úplným vlnom alebo jednoducho usmerňovač mostíka diódy, je elektronický obvod určený na premenu striedavého prúdu (AC) na priamy prúd (DC).Slúži ako komponent v mnohých elektrických a elektronických aplikáciách, kde sa vyžaduje stabilné jednosmerné napätie.Na rozdiel od usmerňovača s polovičnou vlnou, ktorý využíva iba jednu polovicu tvaru vlny striedavého prúdu, usmerňovač mostov využíva výhody pozitívnych aj negatívnych polovíc cyklu striedavého prúdu, čím je efektívnejšia pri premene energie.Prevádzka úplného usmerňovača mostíka sa spolieha na konfiguráciu štyroch diód usporiadaných vo formácii mosta.Tieto diódy pracujú kolektívne, aby sa zabezpečilo, že smer prúdu prúdu zostane rovnaký pri zaťažení, bez ohľadu na polaritu vstupu AC.Toto usporiadanie účinne umožňuje obvodu napraviť obe polovice vstupného tvaru, čo vedie k kontinuálnejšiemu a stabilnejšiemu výstupu jednosmerného prúdu v porovnaní s usmerňovačom polovičnej vlny.

Jednou z kľúčových výhod plnohodnotného usmerňovača je jeho zvýšená účinnosť.Pretože spracováva celý AC vlny, a nie iba jednu polovicu, generuje vyššie priemerné výstupné napätie DC, ktoré je prospešné v praktických aplikáciách.Ďalej tým, že sa plne využije vstupná energia, znižuje stratu energie a rozptyl tepla, čo z neho robí preferovanú voľbu v rôznych systémoch napájania.Usmerňovače úplného mosta sa vo veľkej miere používajú v regulovaných obvodoch napájacieho zdroja, vrátane tých, ktoré sa nachádzajú v napájacích adaptéroch, nabíjačkách batérií a počítačových zdrojov.Tieto zariadenia vyžadujú konzistentné a spoľahlivé jednosmerné napätie, aby sa zabezpečila stabilná prevádzka elektronických komponentov.Schopnosť úplného usmerňovača mosta dodávať hladký a efektívny jednosmerný výkon z neho robí dôležitú súčasť moderného elektrického a elektronického inžinierstva.

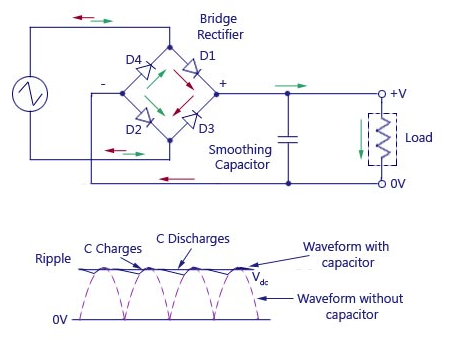

Obrázok 2.Usmerňovač úplného mostaSchéma

Schéma zapojenia ilustruje pracovný princíp usmerňovača s úplným vlnovým mostíkom, spoločný elektronický komponent používaný na prevod striedavého prúdu (AC) na priamy prúd (DC).Obvod pozostáva zo štyroch diód (D1, D2, D3 a D4) usporiadaných v konfigurácii mosta.Má dva vstupné terminály AC (označené AC_P a AC_N) a dva výstupné terminály DC.Ak sa použije napätie striedavého prúdu, usmerňovač používa diódy, aby sa zabezpečilo, že prúd tečie rovnakým smerom počas pozitívnych aj negatívnych polovíc cyklu striedavého prúdu.V pozitívnom polovičnom cykle sú diódy D1 a D2 ohnuté dopredu a umožňujú priechod prúdu, zatiaľ čo D3 a D4 sú spätne ohromené a blokové prúdové.Počas negatívneho polovičného cyklu sa D3 a D4 stanú predpredu a správanie, zatiaľ čo D1 a D2 blokový prúd.Tento proces napraví vstup AC a vytvára pulzujúci DC výstup.Kondenzátor (C0) vyhladzuje výstup, znižuje kolísanie napätia a vytvára stabilnejšie jednosmerné napätie (Vout).

Konštrukcia usmerňovača mostného mosta v plnom vlnám

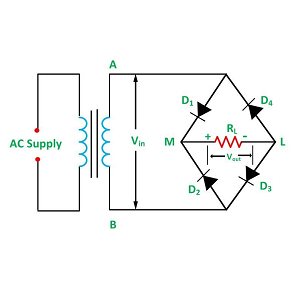

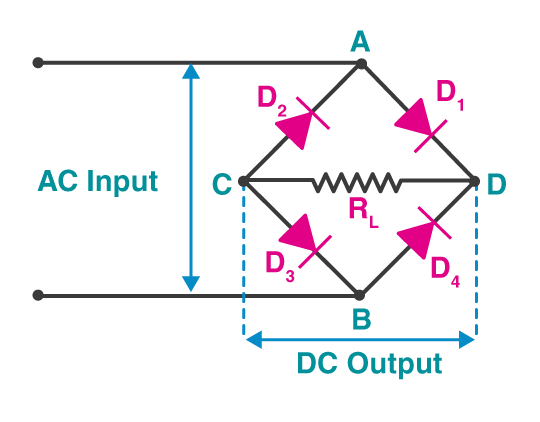

Obrázok 3. Konštrukcia usmerňovača mostíka s plnou vlnou

Usmerňovač mostíka s úplným vlnom, elektronický obvod navrhnutý na efektívne premenenie striedavého prúdu (AC) na priamy prúd (DC).Tento proces usmerňovania sa spolieha na kombinovanú činnosť diód a odporové zaťaženie, z ktorých každý prispieva k funkčnosti a účinnosti obvodu.Konštrukcia usmerňovača pozostáva z nasledujúcich hlavných komponentov:

1. Štyri diódy (d₁, d₂, d₃, d₄)

Štyri diódy sú srdcom obvodu a sú usporiadané v konfigurácii mosta.Hrajú úlohu v procese rektifikácie tým, že umožňujú prúdenie prúdu iba jedným smerom cez zaťaženie, bez ohľadu na vstupnú polaritu AC.Každá dióda pôsobí ako jednosmerný ventil pre elektrický prúd.Počas pozitívneho polovičného cyklu vstupu striedavého prúdu sa diódy D₁ a d₂ stanú založenými vpred, čo umožňuje prúdenie prúdu cez zaťaženie.Súčasne sú diódy D₃ a d₄ spätne zaujaté a blokujú prúd.To zaisťuje, že prúd tečie jedným smerom cez zaťaženie.

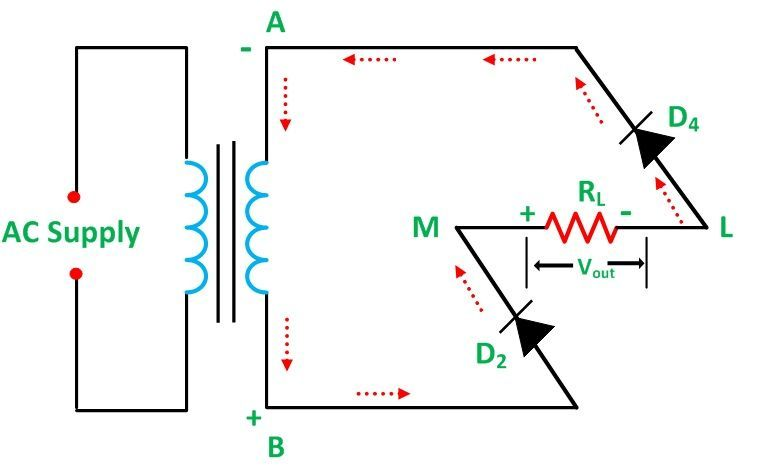

Počas negatívneho polovičného cyklu vstupu striedavého prúdu sa úlohy diódy obrátia.Diódy d₃ a d₄ sú zafarbené vpred, vodivé prúd, zatiaľ čo diódy d₁ a d₂ sú spätne ohromené a blokové prúdové.Prúd preteká v rovnakom smere cez zaťaženie a udržiava jednosmerný prúd.Táto striedajúca sa prevádzka diód zaisťuje, že sa využívajú obe polovice tvaru AC, čo vedie k efektívnejšej konverzii v porovnaní s napoly vlnovým usmerňovačom, ktorý používa iba polovicu striedavého cyklu.

2. Odporné zaťaženie (r_L)

Odporové zaťaženie označené r_L V diagrame predstavuje komponent alebo zariadenie, ktoré využíva opravený výstup DC.Toto zaťaženie by mohlo byť odpor, elektronické zariadenie alebo akékoľvek zariadenie, ktoré vyžaduje fungovanie jednosmerného prúdu.Napravený prúd preteká zaťažením a dodáva použiteľnú energiu.Výkon a efektívnosť obvodu do značnej miery závisí od charakteristík zaťaženia a kvality opraveného výstupu.Zaťaženie je pripojené cez výstupné terminály DC, označené B a D v diagrame.Smer prúdu prúdu cez zaťaženie zostáva konzistentný v dôsledku procesu usmerňovania, čím sa zabezpečuje dodanie jednosmerného prúdu DC.

3. Vstupné terminály AC (A a C)

Usmerňovač má dva vstupné svorky označené A a C, kde je pripojený napájanie striedavého prúdu.Polarita vstupu AC sa pravidelne strieda, pričom kladné a negatívne polovičné cykly sú spracované odlišne diódami.Vstupné napätie je nasmerované cez sieť Bridge, čím sa zabezpečuje, aby obe polovice tvaru AC prispeli k výstupnému prúdu.

4. DC výstupné terminály (B a D)

Usmerňovač vytvára jednosmerné napätie cez výstupné svorky, označené B a D v diagrame.Výstupom je pulzujúci priebeh jednosmerného priebehu, pričom negatívna polovica striedavého cyklu sa obrátila na zosúladenie s pozitívnou polovicou.Aj keď je tento tvar vlny jednosmerný, stále obsahuje určité výkyvy alebo vlnky v dôsledku procesu rektifikácie.Usmerňovač mostíka s plným vlnom je vysoko účinný, pretože využíva obe polovice tvaru vlny AC, čo účinne zdvojnásobuje frekvenciu výstupného signálu v porovnaní s usmerňovačom polovičnej vlny.Táto zvýšená frekvencia uľahčuje vyhladenie vlniek pomocou komponentov filtrovania, ako sú kondenzátory alebo induktory, čím sa vytvorí stabilnejší DC výstup pre praktické aplikácie.Tento návrh sa široko používa v obvodoch napájacieho zdroja vďaka svojej schopnosti poskytovať vyššie priemerné výstupné napätie, zlepšenú účinnosť a lepšie využitie vstupného výkonu v porovnaní so jednoduchšími obvodmi usmerňovania.

Funkčnosť úplného usmerňovača mostu

Celý usmerňovač mosta, známy svojou schopnosťou previesť striedavý prúd (AC) na priamy prúd (DC).AC, bežne dostupné v rezidenčných, komerčných a priemyselných elektrických systémoch, nie je vhodné pre väčšinu elektronických zariadení kvôli svojej obojsmernej povahe, ktorá sa strieda medzi pozitívnymi a negatívnymi cyklami.Celý usmerňovač Bridge usmerňuje tento problém pomocou strategickej konfigurácie diód na uľahčenie transformácie striedavého prúdu na DC, čo umožňuje spoľahlivé fungovanie elektronických zariadení.Proces usmerňovania začína ako vstup striedavého prúdu, ktorý prirodzene sleduje sínusový vzorec so striedajúcim sa pozitívnym a negatívnym polovičným cyklom, vstupuje do obvodu usmerňovania.Dizajn usmerňovača pozostáva zo štyroch diód, usporiadaných v konfigurácii mosta, ktoré spolupracujú na nasmerovaní toku elektriny iba v jednom smere.Keď sa striedaví vstupy striedajú, počas každého polovičného cyklu vykonávajú špecifické páry diód.

Na vytvorenie stabilnejšieho a použiteľného jednosmerného napätia sa výstup usmerňovača zvyčajne prenáša cez komponent filtrovania, napríklad kondenzátor.Kondenzátor hrá úlohu tým, že počas vrcholov pulzujúceho DC ukladá náboj a uvoľňuje ho počas žľabov, účinne znižuje kolísanie a vyhladzuje tvar vlny.Výsledné jednosmerné napätie je oveľa konzistentnejšie a vhodnejšie na napájanie elektronických zariadení.Dôležitosť úplného usmerňovača mosta siaha ďaleko za jednoduchú konverziu.Jeho stabilný výstup DC je vynikajúci pre správne fungovanie širokej škály elektronických zariadení, od malých gadgetov pre domácnosť, ako sú smartfóny, tablety a notebooky, až po väčšie a zložitejšie systémy, ako sú počítačové servery, telekomunikačné siete a priemyselné strojy.Tieto zariadenia a systémy vyžadujú stabilný a nepretržitý zdroj napájania, aby sa predišlo problémom s výkonom alebo potenciálnym poškodením spôsobeným kolísaním elektrického vstupu.Schopnosť usmerňovača využívať obidve polovice tvaru vlny AC ho robí efektívnejšou ako napoly vlnový usmerňovač, čo poskytuje vyššie priemerné výstupné napätie a minimalizuje plytvanie energiou.Zabezpečením konštantného a spoľahlivého napájania jednosmerného prúdu je úplný usmerňovač mosta nielen zvyšuje výkon zariadení, ktoré poháňa, ale tiež rozširuje svoju životnosť ochranu citlivých komponentov pred nezrovnalosťami napätia.Táto efektívnosť a spoľahlivosť z neho robia prvok v modernej elektronike a systémoch konverzie energie.

Operačná dynamika úplného usmerňovača mosta

Prevádzka úplného usmerňovača mostíka je zložitá a potrebná na premenu striedavého prúdu (AC) do priameho prúdu (DC), transformácie dôležitej pre napájanie nespočetných elektronických zariadení.Tento proces sa dá chápať ako séria vzájomne prepojených fáz, z ktorých každá zohráva úlohu pri zabezpečovaní účinnosti, stability a spoľahlivosti výstupu DC.

1. AC Vstup a nastavenie transformátora

Proces usmerňovania začína vstupom striedavého prúdu, ktorý sa zvyčajne získava zo štandardného zdroja napájania, ako je napríklad zásuvka na stenu.Napätie tohto vstupu AC je však často príliš vysoké alebo nevhodné na priame použitie v elektronických obvodoch.Aby sa to vyriešilo, používa sa transformátor na zníženie napätia na bezpečnejšiu a zvládnuteľnejšiu úroveň.Transformátor nielen upravuje vstupné napätie, ale tiež izoluje obvod od hlavného zdroja napájania, čím poskytuje ďalšiu vrstvu bezpečnosti.Ztiahnutím napätia transformátor zaisťuje, že usmerňovač funguje efektívne a zároveň minimalizuje riziko špičiek napätia alebo prepätia, ktoré by mohli poškodiť jemné elektronické komponenty.Táto fáza prípravy je dôležitá na vytvorenie vstupného striedavého prúdu na následný rektifikačný proces.

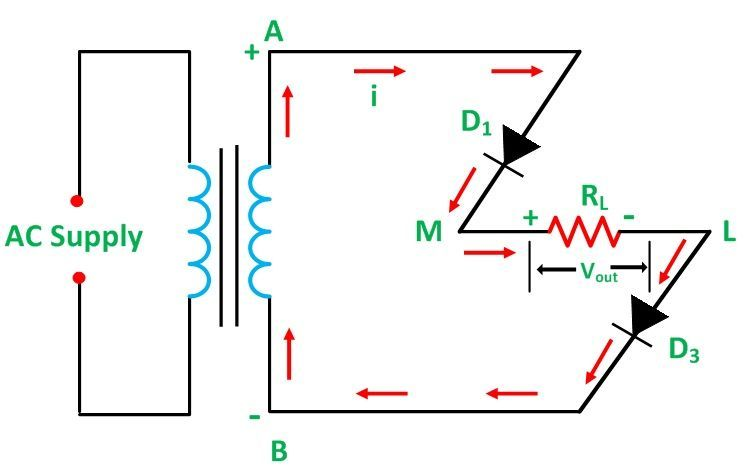

2. Aktivácia diódov počas pozitívnych a negatívnych polovičných cyklov

3. Filtrovanie kondenzátora

Napravený výstup v tejto fáze, hoci je jednosmerný, stále obsahuje kolísanie alebo vlnky v dôsledku striedavej povahy pôvodného vstupu AC.Na vyhladenie týchto vlniek a vytvorenie stabilnejšieho jednosmerného napätia je kondenzátor umiestnený cez výstup usmerňovača.Kondenzátor pracuje nabíjaním, keď usmerňované napätie dosiahne svoj vrchol a vypúšťanie, keď napätie klesne.Tento proces vyplňuje medzery medzi impulzmi rektifikovaného tvaru vlny, čo účinne znižuje zmeny napätia.Výsledkom je oveľa plynulejší DC výstup na napájanie citlivých elektronických zariadení.V aplikáciách vyžadujúcich presnosť, ako sú zdravotnícke vybavenie, komunikačné zariadenia a mikrokontroléry, táto fáza filtrovania zaisťuje, že dodané napätie zostáva stabilné a spoľahlivé.

4. Stabilizácia napätia

Dokonca aj po filtrovaní môžu menšie kolísanie alebo nezrovnalosti pretrvávať vo výstupe DC.Na ďalšie vylepšenie kvality napätia sa často používajú ďalšie komponenty stabilizácie napätia, ako sú regulátory napätia alebo pokročilejšie filtračné obvody.Regulátory napätia sú navrhnuté tak, aby udržali konštantné výstupné napätie, aj keď sa podmienky vstupného napätia alebo zaťaženia líšia.Táto stabilizácia je dôležitá pre zariadenia, ktoré vyžadujú presný a konzistentný napájanie napätia, ako sú procesory, senzory alebo pamäťové moduly.Zabezpečením, aby výstupné napätie zostalo v presnom rozsahu, táto fáza zvyšuje výkon a dlhovekosť zariadení poháňaných usmerňovačom.

Celý operačný proces úplného usmerňovača mostov je navrhnutý tak, aby maximalizoval energetickú účinnosť a zároveň minimalizoval stratu energie.Použitím pozitívnych aj negatívnych polovíc vstupu striedavého prúdu dosahuje usmerňovač väčšiu účinnosť v porovnaní s usmerňovačmi polovičných vĺn, ktoré používajú iba jednu polovicu tvaru vlny AC.Okrem toho systematický prístup transformácie, nápravy, filtrovania a stabilizácie vstupu zaisťuje, že výstup je nielen stabilný, ale aj bezpečný na použitie s jemnými elektronickými komponentmi.Prostredníctvom tohto štvorfázového procesu poskytuje kompletný usmerňovač mostíka spoľahlivé a efektívne napájanie jednosmerného prúdu pre širokú škálu elektronických zariadení a systémov.Poskytnutím konzistentného a stabilného výstupu jednosmerného prúdu usmerňovač chráni citlivé obvody pred kolísaním napätia a zaisťuje správnu funkciu a predĺženú životnosť zariadení, ktoré poháňa.Vďaka tomu je dôležitou súčasťou moderných návrhov napájania.

Inverzné napätie plnej vlny usmerňovača (PIV)

Maximálne inverzné napätie (PIV), špecifikácia pre diódy používané v usmerňovači mostíka s plným vlnom, pretože určuje ich schopnosť odolávať maximálnemu spätnému napätiu počas nekondukčných období.PIV zaisťuje, že diódy dokážu zvládnuť najvyššie napätie, ktoré môžu zažiť pri spätnej zaujatosti bez zlyhania alebo rozpadu.Tento parameter sa používa vo vysokonapäťových alebo priemyselných aplikáciách, kde sú obvody vystavené úrovni napätia a kolísania.Pochopenie PIV pomáha pri navrhovaní usmerňovačov, ktoré sú nielen efektívne, ale aj odolné a spoľahlivé za rôznych prevádzkových podmienok.

Výpočet a nanášanie PIV

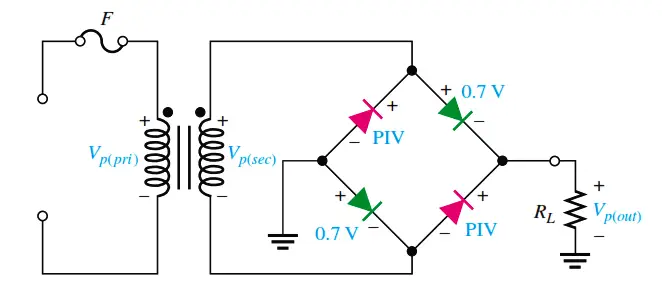

Obrázok 6. Model praktických diód s výpočtom PIV

PIV pre každú diódu v usmerňovači mostíka s plným vlnom je maximálne spätné napätie, ktoré musí dióda blokovať počas prevádzky.Táto hodnota sa rovná maximálnemu napätiu napájania napájania, ktoré sa dá vypočítať vynásobením RMS (koreňového stredného štvorca) napätím od druhej odmocniny 2. Napríklad, ak je napájacie napätie AC 230 voltov, špičkové napätie bude špičkové napätie, špičkové napätie bude špičkové napätie, špičkové napätie bude, špičkové napätie bude, špičkové napätie bude, špičkové napätie bude, špičkové napätie bude, špičkové napätie bude, špičkové napätie bude, špičkové napätie bude, špičkové napätie bude, špičkové napätie bude, špičkové napätie bude, špičkové napätie bude, špičkové napätie sa budebyť približne 325 voltov (230 × √2).V dôsledku toho musí byť hodnotenie PIV pre každú diódu v usmerňovači najmenej 325 voltov, aby bezpečne odolali tomuto maximálnemu napätiu bez zlyhania.

V obvodoch, kde sa transformátor používa na zvýšenie alebo zníženie vstupného napätia, musí výpočet PIV tiež zodpovedať za transformované napätie.Napríklad, ak transformátor klesne na napätie na 120 voltov AC, špičkové napätie sa stáva približne 170 voltov (120 × √2) a diódy by mali mať hodnotenie PIV najmenej 170 voltov.Zabezpečenie toho, aby hodnotenie PIV každej diódy zhodovalo alebo prekračuje vypočítané špičkové napätie, aby sa zabránilo spätným prúdom úniku a chráni usmerňovač pred poškodením spôsobenými podmienkami prepätia.

Výber a trvanlivosť diód založených na PIV

Výber diód s príslušným hodnotením PIV je dôležitým krokom pri zabezpečovaní dlhodobej trvanlivosti a spoľahlivosti usmerňovača s úplným vlnovým mostom.Diódy s hodnoteniami PIV vyšším ako vypočítané špičkové napätie poskytujú pridanú bezpečnostnú rezervu, vďaka čomu je obvod robustnejší proti neočakávaným špičkám napätia alebo prepätia v napájaní striedavého prúdu.Táto bezpečnostná nárazník je vynikajúci v priemyselných a vysokorýchlostných aplikáciách, kde sú kolísanie energie častejšie a závažnejšie.

Použitie diód s nedostatočnými hodnoteniami PIV môže viesť k častým zlyhaniam, pretože diódy môžu byť počas prevádzky schopné blokovať spätné napätie.Postupom času to môže spôsobiť prehrievanie, poškodenie iných komponentov v obvode a dokonca aj celkové zlyhanie usmerňovača.Naopak, diódy s vhodne hodnoteným alebo mierne nadmerne špecifikovanými hodnotami PIV pomáhajú zabezpečiť, aby usmerňovač vydržal prevádzkové podmienky a predĺžil svoju celkovú životnosť.

Vplyv na výkon a dlhovekosť usmerňovača

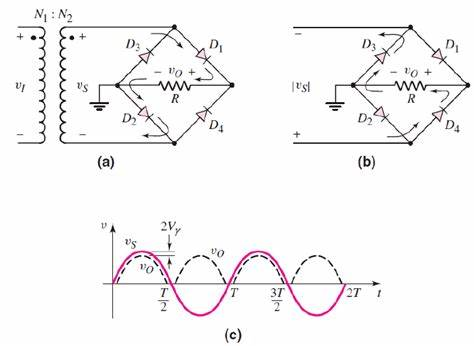

Obrázok 7. Obvod usmerňovača mostíka s plnou vlnou a výstupný tvar vlny

Výkon a dlhovekosť usmerňovača s plným vlnovým mostom sú silne závislé od hodnotení PIV jeho diód.Ak sa použijú diódy s primeranými hodnoteniami PIV, prispievajú k celkovej robustnosti obvodu, čo jej umožňuje spoľahlivo fungovať aj za náročných podmienok.Táto spoľahlivosť je vynikajúca v stabilite energie aplikácií, ako sú lekárske vybavenie, komunikačné systémy a priemyselné stroje.

Ak sú diódy správne hodnotené, bránia spätnému úniku a elektrickému rozkladu, čím sa zabezpečí stály a konzistentný DC výstup.Táto stabilita chráni nielen citlivé komponenty po prúde, ale tiež minimalizuje požiadavky na údržbu a znižuje riziko nákladných prestoje systému.Správny výber PIV navyše umožňuje usmerňovaču zvládnuť príležitostné prepätia alebo abnormálne kolísanie napätia bez toho, aby ohrozili jeho integritu alebo účinnosť.

Kondenzátorový filter v usmerňovačoch mostov s plnou vlnou

Integrácia kondenzačného filtra do usmerňovačov mostov s plnou vlnou je zlepšenie, ktoré zvyšuje kvalitu výstupného jednosmerného prúdu (DC).Usmerňovače mostov s plnou vlnou efektívne prevádzajú striedavý prúd (AC) na DC, ale okamžitý výstup nie je hladký a stabilný DC.Namiesto toho je to pulzujúci priebeh DC, ktorý sa vyznačuje periodickými vrcholmi a žľabmi.Toto kolísanie môže spôsobiť problémy s citlivými elektronickými zariadeniami, ktoré vyžadujú spoľahlivé fungovanie konštantného a stabilného napätia.Na vyriešenie tohto obmedzenia a zlepšenie výstupu usmerňovača sa pridá filter kondenzátora.Schopnosť kondenzátora postupne ukladať a uvoľňovať elektrickú energiu postupne pomáha vyhladiť tieto kolísanie a vytvára čistejšie a stabilnejšie jednosmerné napätie.

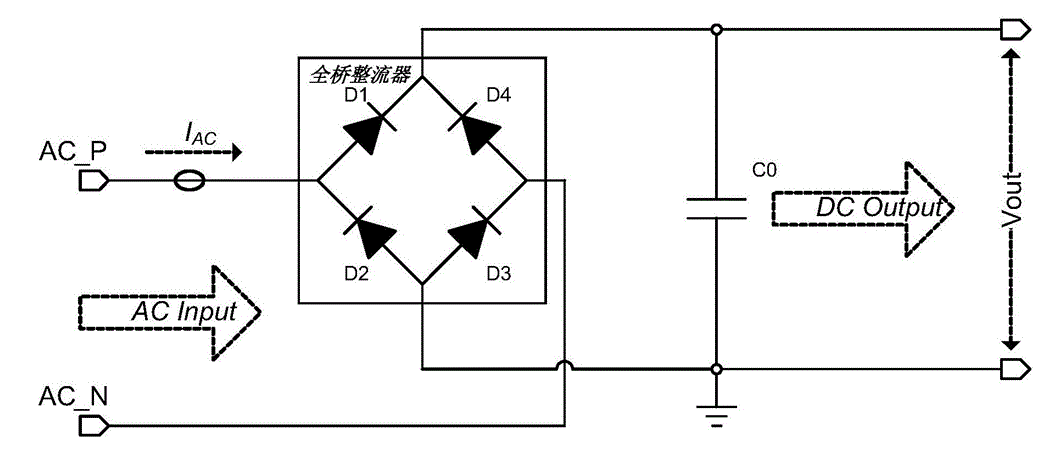

Obrázok 8. usmerňovač s plnou vlnou s kondenzátorovým filtrom

Úloha a mechanizmus kondenzátorových filtrov

Hlavným účelom kondenzátora v usmerňovači mostíka s plnou vlnou je zníženie zvlnenia a stabilizácia výstupného napätia.Zvlnenie sa vzťahuje na malú zvyškovú zložku striedavého prúdu, ktorá zostáva prekrývaná na napravenom výstupe DC.K tomuto zvlneniu dochádza, pretože proces usmerňovania prevádza striedavé pozitívne a negatívne polovice tvaru vlny AC na pulzujúce DC, ale úplne nevylučuje kolísanie napätia.Filter kondenzátora funguje tak, že nabíjanie na špičkové napätie napraveného tvaru vlny, keď diódy vedú, a potom vypúšťanie, aby sa udržalo napätie, keď diódy nevykonávajú.

Tento mechanizmus nabitia nabíjania zaisťuje, že napätie naprieč nákladom zostáva relatívne konštantné, aj keď rektifikované striedavé napätie klesne medzi vrcholmi.Kondenzátor vyplňuje medzery medzi impulzmi rektifikovaného DC, vyhladzuje tvar vlny a znižuje vlnenie.Výsledkom je oveľa stabilnejší DC výstup, ktorý je potrebný na napájanie citlivých elektronických zariadení, ako sú mikrokontroléry, senzory a komunikačné systémy, kde aj menšie zmeny napätia môžu viesť k problémom s výkonom.

Zvyšovanie stability výstupu s väčšími kondenzátormi

Hodnota kapacity filtračného kondenzátora hrá úlohu pri určovaní účinnosti zníženia zvlnenia.Väčší kondenzátor má vyššiu kapacitu na uchovávanie náboja, čo mu umožňuje efektívnejšie udržiavanie hladín napätia počas nekondukčných fáz striedavého cyklu.Táto zvýšená úložná kapacita minimalizuje poklesy napätia medzi vrcholmi rektifikovaného výstupu, čo vedie k plynulejšiemu a stabilnejšiemu tvaru jednosmernej siete.Čím väčšia je kapacita, tým lepšie môže kondenzátor kompenzovať kolísanie v usmerňovanom napätí, čím sa zníži amplitúda zvlnenia.

Výber veľkosti kondenzátora však zahŕňa kompromisy.Aj keď väčší kondenzátor môže zlepšiť stabilitu, zaberá aj viac fyzického priestoru, zvyšuje náklady a môže si vyžadovať dlhšie časy nabíjania.Preto musíte vyvážiť tieto faktory a zvoliť si veľkosť kondenzátora, ktorá spĺňa konkrétne požiadavky aplikácie.V prípade vysoko presných elektronických aplikácií, ako sú lekárske vybavenie alebo laboratórne nástroje, sú často uprednostňované väčšie kondenzátory, aby sa zabezpečila najvyššia úroveň stability a výkonu napätia.

Prínosy

V praktickom nastavení je kondenzátor pripojený paralelne s zaťažením cez výstupné terminály usmerňovača.Táto konfigurácia umožňuje kondenzátorovi pôsobiť ako vyrovnávacia pamäť, absorbuje náhle zmeny napätia a chrániť zaťaženie pred týmito kolísaniami.Udržiavaním stabilného výstupného napätia filter kondenzátora zvyšuje výkon usmerňovača a zabraňuje poškodeniu dolných komponentov spôsobených vystavením nekonzistentným napätiam.Jednou z výhod filtrovania kondenzátorov je predĺžená životnosť elektronických komponentov.Zariadenia vystavené zvlneniu alebo kolísajúcemu napätiu majú tendenciu opotrebovať sa rýchlejšie, pretože komponenty sú neustále zdôrazňované variáciami.Hladší výstup DC poskytovaný filtrom kondenzátorom znižuje toto napätie a zlepšuje spoľahlivosť a trvanlivosť celkového systému.

Vylepšená stabilita napätia je obzvlášť skvelá v aplikáciách, ako sú nabíjačky batérií, kde na bezpečné a efektívne nabíjanie batérií je potrebné presné a konzistentné napätie.Kolísavé napätie by mohlo poškodiť batériu alebo znížiť jej životnosť.Podobne aj iné elektronické zariadenia, ako sú zosilňovače, procesory a komunikačné zariadenia, závisia od plynulého jednosmerného výkonu na správne fungovanie.V týchto prípadoch filter kondenzátora nielen zvyšuje výkon zariadenia, ale tiež zaisťuje jeho dlhodobú spoľahlivosť.

Výhody usmerňovačov plného mosta

Usmerňovače úplného mosta sú široko uznávané pre ich početné výhody, čo z nich robí preferovanú voľbu v rôznych elektronických aplikáciách.Vďaka ich schopnosti efektívne previesť striedavý prúd (AC) na priamy prúd (DC) v kombinácii s nákladovo efektívnymi a vysokovýkonnými charakteristikami ich spôsobuje, že vynikajú v porovnaní s inými metódami nápravy.Ďalej podrobnejšie preskúmame primárne výhody usmerňovačov plných mostov.

Eliminácia transformátora stredového kohútika

Jednou z výhod usmerňovačov plných mostov je to, že eliminujú potrebu transformátora stredového klepnutia, zjednodušujúca návrh obvodu a znižujú náklady.Transformátor stredového kohútika, ktorý sa vyžaduje v niektorých konfiguráciách usmerňovača, ako sú napríklad stredo-kusové usmerňovače s plnou vlnou, má sekundárny vinutý s pripojením stredného bodu (stredný kohútik).Navrhovanie a výroba takýchto transformátorov môže byť zložité a drahé, pretože vinutie sa musí rozdeliť rovnomerne a presne, aby sa zabezpečilo vyvážený výkon.

Odstránením požiadavky na stredový kohútik, usmerňovače Full Bridge lemujú architektúru obvodu.Toto zjednodušenie vedie k produkcii transformátorov, ktoré sú ľahšie a lacnejšie, pretože už nevyžadujú vinutie navyše v centre.Okrem toho neprítomnosť stredného kohútika znižuje veľkosť a hmotnosť transformátora, vďaka čomu sú usmerňovače plných mostov vhodnejšie pre kompaktné a ľahké vzory.Výsledkom je, že tieto usmerňovače ponúkajú ekonomické aj praktické výhody, najmä v aplikáciách, v ktorých sú kľúčové úvahy náklady a jednoduchosť.

Zvýšené výstupné napätie

Plné usmerňovače mostov plne využívajú výhody pozitívnych aj negatívnych polovíc tvaru vlny AC, čo účinne zdvojnásobuje frekvenciu rektifikovaného výstupu v porovnaní s napoly vlnovými usmerňovačmi.Toto zvýšené využitie striedavého signálu vedie k vyššiemu výstupnému napätiu jednosmerného prúdu pre rovnaké sekundárne napätie transformátora.Naopak, napoly vlnové usmerňovače používajú iba jednu polovicu striedavého cyklu, čo vedie k nižšej účinnosti a výstupnému napätiu.

Táto charakteristika usmerňovačov s úplnými mostmi ich robí ideálnymi pre aplikácie, kde je potrebný vyšší výstup DC.Vytvorením podstatnejšieho a nepretržitejšieho jednosmerného napätia zlepšujú úplné usmerňovače mostov efektívnosť procesu konverzie energie.Táto výhoda je prospešná v zariadeniach, ako sú napájacie zdroje pre komunikačné systémy, priemyselné vybavenie a obvody nabíjania batérií, kde vyšší a konzistentnejší výkon DC zvyšuje celkový výkon.

Požiadavky na nižšie špičkové inverzné napätie

Ďalšou výhodou usmerňovačov plných mostov sú požiadavky na znížené špičkové inverzné napätie (PIV) pre diódy.V usmerňovači s plnou vlnou v stredu musí každá dióda odolávať úplnému napätiu maximálneho napätia sekundárneho vinutia transformátora v spätnej skreslení.Avšak v úplnom usmerňovači mostíka musí každá dióda blokovať iba polovicu tohto špičkového napätia, pretože napätie sa počas prevádzky zdieľajú cez diódy.

Toto znížené napätie umožňuje použitie diód s nižšími hodnoteniami PIV, ktoré sú často lacnejšie ako ich náprotivky s vysokým PIV.Tým, že umožňujú používať nákladovo efektívnejšie diódy bez obetovania výkonu alebo spoľahlivosti, ponúkajú úplné usmerňovače mostov jasný ekonomický prínos.Vďaka tomu je preferovanou voľbou v lacnej spotrebnej elektronike a vo veľkom priemyselnom systéme, kde je nevyhnutná minimalizácia výdavkov bez ohrozenia kvality.

Plynulejší výstup DC a vyšší faktor využitia transformátora

Jednou z vynikajúcich výhod usmerňovačov plných mostov je ich schopnosť produkovať plynulejší DC výstup.Rectifikovaný výstup úplného usmerňovača mostíka má nižší faktor zvlnenia v porovnaní s usmerňovačmi polovičných vĺn, ktorý sa premieta do stabilnejšieho a konzistentnejšieho jednosmerného napätia.Tento plynulejší výstup je dôležitý pre citlivé elektronické zariadenia, ako sú mikrokontroléry, senzory a komunikačné zariadenia, ktoré vyžadujú stabilnú energiu pre spoľahlivú prevádzku.

Usmerňovače Full Bridge Rectifiers ponúkajú navyše vyšší faktor využitia transformátora (TUF), čo je miera toho, ako efektívne sa kapacita transformátora používa na dodávanie energie k zaťaženiu.Celá konfigurácia mosta zaisťuje, že transformátor je aktívny počas oboch polovíc cyklu striedavého prúdu, čo maximalizuje jeho schopnosť dodania energie.Vyšší TUF nielen zlepšuje energetickú účinnosť, ale tiež znižuje veľkosť a náklady na transformátor, pretože sa využíva jeho plný potenciál.Táto kombinácia plynulejšieho výstupu DC a lepšieho využívania transformátorov robí usmerňovače plných mostov energeticky efektívnym a praktickým výberom pre moderné elektronické systémy.

Nevýhody usmerňovačov plného mosta

Usmerňovače úplného mosta sú vysoko účinné a široko používané v mnohých aplikáciách kvôli ich schopnosti využívať obe polovice tvaru AC.Prichádzajú však so špecifickými nevýhodami, ktoré môžu ovplyvniť ich praktickosť v určitých situáciách.Pochopenie týchto nevýhod je dôležité pre výber vhodnej metódy nápravy na základe potrieb danej aplikácie.Nižšie sú uvedené hlavné nevýhody usmerňovačov plných mostov, ktoré sú podrobne vysvetlené.

Zvýšená zložitosť a náklady na obvody

Jednou z nevýhod plného usmerňovača mostíka je jeho zvýšená zložitosť obvodu v porovnaní s jednoduchšími metódami rektifikácie, ako je napríklad usmerňovač vlny.Úplný usmerňovač mosta vyžaduje, aby fungovali štyri diódy, zatiaľ čo usmerňovač s polovičnou vlnou potrebuje iba jednu.Zahrnutie týchto extra komponentov robí dizajn obvodu zložitejší a vyžaduje viac spojení a priestoru.V prípade kompaktných elektronických zariadení, kde je priorita minimalizovaná veľkosť obvodu, môže väčšia veľkosť a zvýšený počet komponentov predstavovať výzvy v oblasti dizajnu.

Ďalšou úvahou je nákladový faktor.Každá dióda zvyšuje náklady na materiál a zvýšený počet komponentov zvyšuje celkové výrobné náklady.Okrem toho zložitejší dizajn znamená viac potenciálnych bodov zlyhania, ktoré môžu komplikovať riešenie problémov a údržbu.Pre priemyselné odvetvia alebo aplikácie, kde sú kľúčové náklady a jednoduchosť, môžu byť menej príťažlivé.

Väčší pokles výstupu napätia

V úplnom usmerňovači mostíka prúd prechádza dvoma diódami počas každého polovice cyklu vstupu striedavého prúdu.Každá z týchto diód predstavuje pokles napätia vpred, ktorá je okolo 0,7 voltov pre štandardné kremíkové diódy.Výsledkom je, že celkový pokles napätia na cyklus je približne 1,4 voltov.Tento pokles je menší v aplikáciách s vysokým napätím, ale stáva sa vážnym problémom v systémoch s nízkym napätím, kde je potrebné zachovanie čo najviac vstupného napätia.

Znížené výstupné napätie spôsobené týmto poklesom napätia môže mať negatívny vplyv na celkovú účinnosť usmerňovača, najmä v scenároch, kde je dôležitá každá frakcia napätia.V prípade zariadení s nízkym výkonom alebo nízkym napätím môžu byť potrebné ďalšie kroky, ako napríklad zvýšenie napätia, aby sa dosiahol výstup.Tieto ďalšie fázy nielen zvyšujú náklady a zložitosť systému, ale môžu tiež zaviesť ďalšie straty energie.

Ohrozená účinnosť v dôsledku poklesu napätia

Pokles napätia cez diódy nielen znižuje výstupné napätie, ale tiež prispieva k stratám účinnosti vo forme zbytočnej energie.Táto energia sa rozptyľuje ako teplo, čo neprispieva k napájaniu záťaže, ale namiesto toho znižuje celkovú energetickú účinnosť systému.Táto strata je vynikajúca v aplikáciách citlivých na energiu, ako sú zariadenia napájané z batérie alebo systémy obnoviteľnej energie, kde je zachovanie energie najvyššou prioritou.

Pri vysoko účinných dizajnoch sa môžu v priebehu času zvýšiť aj malé energetické straty, čo vedie k vyšším prevádzkovým nákladom a nižšej celkovej výkonnosti systému.Pri zvažovaní použitia úplného usmerňovača mostov musíte zohľadniť tieto straty a možno budete musieť preskúmať alternatívne metódy rektifikácie alebo efektívnejšie diódy, ako sú Schottky Diodes, aby sa minimalizoval vplyv poklesov napätia.

Zvýšené rozptyl tepla a potreby tepelného riadenia

Teplo generované poklesom napätia cez diódy predstavuje ďalšie výzvy v oblasti dizajnu.Keď prúd tečie cez diódy, energia stratená ako teplo sa musí efektívne zvládnuť, aby sa zabránilo prehriatiu.V vysoko výkonných aplikáciách alebo prostrediach s obmedzenými možnosťami chladenia sa to stáva problémom.Ak sa teplo nie je primerane rozptýlené, môže to viesť k tepelnému stresu na diódach, čím sa zníži ich životnosť a spoľahlivosť.

Na udržanie usmerňovača v rámci bezpečných teplotných limitov sa môžu vyžadovať riešenia tepelného riadenia, ako sú chladiče, ventilátory alebo pokročilé chladiace systémy.Tieto opatrenia však do systému zvyšujú ďalšie náklady a zložitosť.Zlé tepelné riadenie môže urýchliť opotrebenie komponentov, zvýšiť pravdepodobnosť zlyhania systému a vyžaduje častejšiu údržbu alebo výmenu.

Obavy o spoľahlivosť a údržbu

Spoliehanie sa na štyri diódy v plnom usmerňovači mostíka predstavuje určitý stupeň vzájomnej závislosti, ktorý môže ohroziť spoľahlivosť systému.Zlyhanie jednej diódy narúša celý proces rektifikácie, čo vedie k strate funkčnosti.Vďaka tomu je užitočné používať vysokokvalitné diódy a navrhovať obvod s primeranými ochrannými mechanizmami, ako sú poistky alebo potlačovače prepätia, aby sa zabránilo poškodeniu spôsobeným špičkami napätia alebo inými anomáliami.

Potreba pravidelnej údržby, aby sa zabezpečilo, že všetky diódy fungujú správne, zvyšuje prevádzkovú réžia.Platí to v systémoch, v ktorých nie sú prestoje prijateľné, napríklad priemyselná automatizácia alebo lekárske vybavenie.V týchto prípadoch sú potrebné plánované inšpekcie a výmeny komponentov na udržanie konzistentného výkonu, zvyšovanie dlhodobých nákladov a úsilie o údržbu.

Usmerňovač mostíka vs. usmerňovač mostov

Pojmy usmerňovač mostíka a úplný usmerňovač mostov sa často používajú zameniteľne a odkazujú na rovnakú konfiguráciu usmerňovača.Obidve opisujú obvod, ktorý používa štyri diódy usporiadané v moste na premenu striedavého prúdu (AC) do priameho prúdu (DC).Tento typ usmerňovača je štandardným dizajnom v elektronike, ktorá je známa svojou účinnosťou a schopnosťou využívať celý tvar vlny AC na rektifikáciu vlny.Usmerňovač mostíka je akýkoľvek obvod usmerňovača, ktorý tvorí most pomocou jeho komponentov na dosiahnutie rektifikácie vlny.Termín úplný usmerňovač mosta je konkrétnejší a zvýrazňuje štandardný návrh pomocou štyroch diód.Vo väčšine praktických diskusií znamenajú tieto dva výrazy to isté a používajú sa na opis toho istého obvodu.Tento dizajn je uprednostňovaný, pretože prevádza obe polovice tvaru AC na jednosmerný DC výstup, vďaka čomu je efektívnejší ako napoly vlnové usmerňovače.

Celý usmerňovač mosta je dôležitý v obvodoch napájania, pretože poskytuje stabilný a spoľahlivý DC výstup, ktorý je potrebný na správne fungovanie elektronických zariadení.Jeho schopnosť maximalizovať používanie vstupného striedavého signálu a zároveň minimalizovať stratu napätia je ideálna pre aplikácie vysokej výkonnosti.Táto konfigurácia sa bežne používa v systémoch, ako sú počítačové napájacie zdroje, nabíjačky batérií a ďalšie zariadenia, ktoré si vyžadujú čistý a stabilný výkon jednosmerného prúdu.Medzi hlavné výhody úplného usmerňovača mostu patrí vyššia účinnosť a zvýšené výstupné napätie v porovnaní s napoly vlnovými usmerňovačmi.Využitím oboch polovíc tvaru vlny AC zdvojnásobuje výstupnú frekvenciu, čo zjednoduší proces filtrovania potrebného na vyhladenie výstupu DC.Táto konštrukcia tiež zvyšuje energetickú účinnosť a zaisťuje konzistentnejšie výstupné napätie, čo z neho robí preferovanú voľbu v moderných systémoch konverzie energie.Usmerňovač mostu a úplný usmerňovač mosta sa týkajú toho istého obvodu, ktorý sa používa na prevod AC na DC.Tento návrh je efektívny, spoľahlivý a široko používaný v obvodoch napájania pre rôzne elektronické zariadenia.Vďaka svojej schopnosti poskytovať stabilný jednosmerný výkon s minimálnymi stratami z neho robí vynikajúcu súčasť modernej elektroniky.

Napoly usmerňovač mostov verzus úplný usmerňovač mosta

Pri porovnaní usmerňovačov napoly mostov a usmerňovačov plných mostov je potrebné porozumieť rozdielom v ich návrhu, prevádzke a výkone.Tieto rozdiely ovplyvňujú ich vhodnosť pre rôzne aplikácie, najmä pokiaľ ide o výstupné napätie, účinnosť a stabilitu.Zatiaľ čo obidva usmerňovače slúžia rovnakému účelu, prevod striedavého prúdu (AC) na nasmerovanie prúdu (DC) ich konfigurácie a správanie sa líšia, čo ovplyvňuje ich praktické použitie v elektronických systémoch.

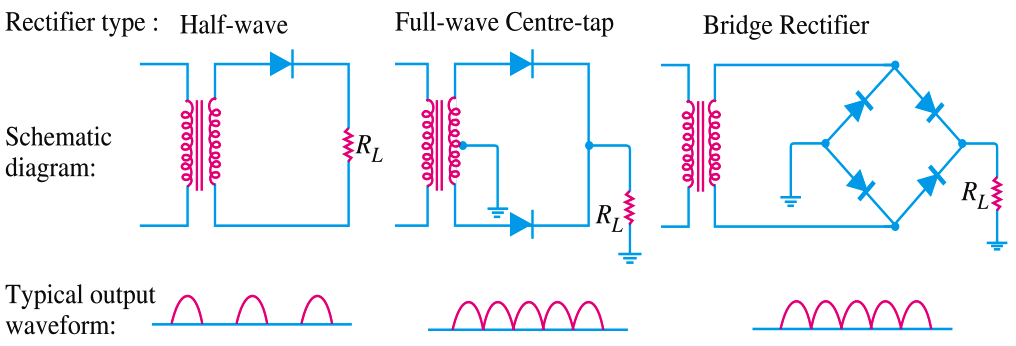

Obrázok 9. Konfigurácie napoly vlny, stredobod s úplnou vlnou a konfigurácie usmerňovača mostov s plnou vlnou

Konfigurácia

Celý usmerňovač mostov, často jednoducho nazývaný usmerňovač mosta, pozostáva zo štyroch diód usporiadaných v konfigurácii mosta.Táto konštrukcia umožňuje usmerňovaču previesť kladné aj negatívne polovice vstupného tvaru AC na jednosmerný DC výstup.Bez ohľadu na to, či je vstup v pozitívnom alebo negatívnom polovičnom cykle, dva zo štyroch diód v mostovom správaní, čo zabezpečuje, že polarita výstupu zostane konštantná.Táto schopnosť využívať celý tvar vlny AC vedie k väčšej účinnosti a plynulejšiemu výstupu v porovnaní s inými metódami rektifikácie.

Naopak, napoly usmerňovač mostíka využíva iba dve diódy spolu s transformátorom strihom.Stredový kohútik pôsobí ako neutrálny bod, ktorý rozdeľuje sekundárne vinutie transformátora na dve rovnaké časti.Počas prevádzky sa jedna dióda vedie počas pozitívneho polovičného cyklu vstupu striedavého prúdu, zatiaľ čo druhá dióda vedie počas negatívneho polovičného cyklu.Pretože iba jedna polovica tvaru vlny AC sa používa súčasne, výstup z polovice usmerňovača mostíka je menej efektívny, pretože zlikviduje polovicu dostupného výkonu.

Zatiaľ čo usmerňovače plného mosta eliminujú potrebu stredového transformátora, ktorý zjednodušuje návrh obvodu a znižuje náklady, napoly mostné usmerňovače sa na túto strednú kohútik veľmi spoliehajú na prevádzku.Táto závislosť zvyšuje zložitosť dizajnu transformátora a obmedzuje ich efektívnosť v určitých aplikáciách, vďaka čomu sú usmerňovače plných mostov praktickejšou voľbou pre moderné, vysokovýkonné obvody.

Výstupné napätie a stabilita

Hlavnou výhodou kompletného usmerňovača mosta je jeho schopnosť využívať obidve polovice tvaru vlny AC, čo zvyšuje výstupné napätie.To tiež zdvojnásobuje frekvenciu rektifikovaného DC, čo vedie k plynulejšiemu výstupu s menším počtom kolísaní alebo vlnkami.Znížené napätie zvlnenia je dôležité pre citlivé elektronické zariadenia, ako sú počítače, zdravotnícke vybavenie a komunikačné systémy, ktoré vyžadujú spoľahlivé fungovanie stabilného a konzistentného dodávky DC.

Naopak, napoly usmerňovač mostov vytvára nižšie výstupné napätie, pretože počas každého cyklu používa iba jednu polovicu priebehu AC.To má za následok pulzujúci DC výstup s vyšším obsahom zvlnenia, ktorý môže spôsobiť nestabilitu a neefektívnosť v aplikáciách vyžadujúcich hladký zdroj napájania.Vyššie napätie zvlnenia si vyžaduje ďalšie komponenty filtrovania, ako sú kondenzátory, na vyhladenie výstupu, čo môže zvýšiť náklady a zložitosť v systémoch.Pre aplikácie, ktoré vyžadujú vysoký a stabilný výstup, sú preferovanou voľbou úplné usmerňovače mostov.Avšak v menej náročných scenároch, kde je možné tolerovať menšie kolísanie napätia, môžu stačiť napoly usmerňovače mostov.

Účinnosť a využitie transformátora

Faktor využitia transformátora (TUF) je dôležitým meradlom toho, ako efektívne usmerňovač využíva kapacitu transformátora na dodávanie energie na zaťaženie.Usmerňovače úplného mosta majú vyšší TUF, pretože využívajú obe polovice vstupného tvaru AC bez toho, aby si vyžadovali transformátor s stredom.Vďaka tomu sú vo svojej podstate efektívnejšie, čo umožňuje lepšie dodávanie energie a znížené straty energie.

Naopak, usmerňovače polovičného mosta majú často nižšiu TUF kvôli svojej závislosti od transformátora strihaného stredom.Stredový kohútik znižuje efektívne využitie sekundárneho vinutia transformátora, čo vedie k zvýšeniu energetických strát.Navrhovanie transformátora strihaného stredom je zložitejšie a nákladnejšie, čím sa v mnohých scenároch ďalej znižuje celková efektívnosť polovičných usmerňovačov mostov.V prípade aplikácií s vysokým výkonom, v ktorých sa vyžaduje účinnosť a zachovanie energie, plné mostné usmerňovače prekonajú ich napoly mostné náprotivky.Avšak v jednoduchších, nízkoenergetických aplikáciách, kde je účinnosť menšia, môže byť usmerňovače polovičného mostu stále životaschopnou možnosťou.

Vhodnosť pre aplikácie

Plné usmerňovače mostov sa široko používajú v aplikáciách, kde je dôležitý vysoký výkon, stabilný výstup a spoľahlivosť.Patria sem priemyselné napájacie zdroje, nabíjačky batérií, systémy obnoviteľnej energie a elektronické zariadenia, ktoré vyžadujú konzistentný výkon jednosmerného prúdu.Ich schopnosť produkovať hladký a efektívny výstup ich robí užitočnými v prostrediach, kde nie je možné ohroziť výkon a stabilitu.

Na druhej strane, usmerňovače polovičného mosta sa častejšie vyskytujú v aplikáciách s nízkym výkonom, kde náklady a jednoduchosť majú prednosť pred účinnosťou.Tieto aplikácie zahŕňajú malé domáce spotrebiče, hračky a ďalšie zariadenia, kde je zanedbateľný vplyv napätia s vyšším zvlnením a nižšie výstupné napätie.V takýchto prípadoch je jednoduchosť a nižšie náklady na polovičný usmerňovač mostov z neho praktické riešenie.

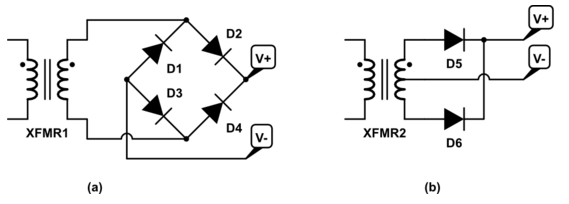

Usmerňovač s plným vlnám v porovnaní s usmerňovačom

Pri porovnávaní usmerňovačov s úplnými vlnami, konkrétne usmerňovač most, do stredných rúrkových rúk, je potrebné porozumieť ich rozdielom v dizajne, výkone a nákladoch.Tieto usmerňovače dosahujú rovnaký cieľ, premieňajú AC na DC, ale ich konfigurácie, efektívnosť a aplikácie sa líšia.Preskúmaním ich štrukturálnych a prevádzkových nuancií môžeme určiť, ktorý usmerňovač je vhodnejší pre konkrétne potreby, vyváženie faktorov, ako je efektívnosť, spoľahlivosť a nákladová efektívnosť.

Obrázok

Konštrukčné a konštrukčné rozdiely

Usmerňovač mostíka s plným vlnom používa štyri diódy usporiadané v konfigurácii mosta na nápravu oboch polovíc tvaru vlny AC.Tento dizajn eliminuje potrebu stredového transformátora, ktorý zjednodušuje obvod a znižuje náklady spojené s výrobou transformátorov.Počas operácie vykonávajú dvaja diódy prúd počas pozitívneho polovičného cyklu vstupu striedavého prúdu, zatiaľ čo ostatné dve diódy vedú počas negatívneho polovičného cyklu.To zaisťuje, že sa použije celý tvar vlny AC, čo vedie k efektívnej konverzii energie a konzistentnej polarite vo výstupe DC.

Na druhej strane sa usmerňovač stredného vodovodu spolieha na transformátor so stredným kohútikom na jeho sekundárne vinutie.Tento stredový kohútik slúži ako neutrálny bod, ktorý rozdeľuje výstup transformátora na dve rovnaké polovice, z ktorých každá je napravená jednou z dvoch diód v obvode.Počas pozitívneho polovičného cyklu vstupu striedavého prúdu sa jedna dióda vedie, zatiaľ čo počas negatívneho polovičného cyklu vedie druhá dióda.Pretože však stredový kohútik efektívne rozdeľuje výstup transformátora, každá dióda v usmerňovači stredného TAP napravuje iba polovicu celkového napätia.Tento rozdiel v návrhu znamená, že usmerňovač mostu môže používať jednoduchší transformátor bez stredového kohútika, ktorý je výhodný pre aplikácie, v ktorých sú obavy náklady a zložitosť.Medzitým závislosť usmerňovača stredného kohútika od špecializovaného transformátora robí menej všestrannú a potenciálne drahšiu implementáciu.

Výkon

Pokiaľ ide o výkon, usmerňovač mostíka s plným vlnom je vo všeobecnosti efektívnejší, pretože využíva celý tvar vlny AC.Použitím všetkého sekundárneho napätia transformátora vytvára usmerňovač mostíka vyšší jednosmerný výstup pre rovnaké špecifikácie transformátora v porovnaní so stredným usmerňovačom TAP.To sa premieta do lepšej účinnosti konverzie napätia, plynulejší výkon DC a vyššie priemerné napätie.Vďaka týmto charakteristikám je usmerňovač mostu lepšou voľbou pre aplikácie vyžadujúce stabilný a vysoký výkon jednosmerného prúdu, ako sú napájacie zdroje pre priemyselné vybavenie alebo citlivé elektronické zariadenia.

Usmerňovač stredného kohútika, hoci je účinný, je kvôli svojim konštrukčným obmedzeniam menej efektívny.Pretože každá dióda napraví iba polovicu výstupného napätia transformátora, celkový DC výstup je nižší pre rovnaký vstup transformátora.Konštrukcia rozdeleného transformátora a požiadavky na inverzné napätie s vyšším maximálnym inverzným napätím (PIV) na diódach prispievajú k stratám energie a znižujú systém.Táto nižšia účinnosť a znížené výstupné napätie spôsobuje, že stredový usmerňovač TAP je menej vhodný pre aplikácie s vysokým dopytom, kde je potrebné optimalizovať každý kúsok energie.Ďalším aspektom výkonu je faktor zvlnenia, ktorý meria množstvo zvlnenia AC prekrývané na výstupe DC.Usmerňovače mostov majú nižší faktor zvlnenia, ktorý vytvára hladší DC signál v porovnaní so stredovými rúrkovými usmerňovačmi.Hladší výstup z usmerňovača mostu znižuje potrebu rozsiahleho filtrovania, čím sa ďalej zlepšuje jeho účinnosť a spoľahlivosť.

Dôsledky napätia a dôsledkov nákladov

Napätie napätia na diódach v týchto dvoch konfiguráciách je faktorom ich nákladov a spoľahlivosti.V usmerňovači mostíka je každá dióda vystavená iba polovici maximálneho striedavého napätia počas svojej nevodivej fázy.Toto znížené napätie umožňuje použitie diód s nižším hodnotením, ktoré sú lacnejšie a ľahšie sa získavajú.Nižšie napätie tiež znižuje pravdepodobnosť zlyhania diód, čím sa zvyšuje celková spoľahlivosť a dlhovekosť usmerňovača.

Naopak, usmerňovač stredného vodovodu kladie na svoje diódy vyššie nároky na napätie.Každá dióda musí blokovať úplné maximálne napätie jednej polovice výstupu transformátora, čo si vyžaduje vyššiu hodnotenú a robustnejšiu diódu.Tieto diódy sú drahšie a zvyšujú celkové náklady na usmerňovač.Vyššie napätie napätia na diódach vytvára viac tepla, čo si vyžaduje lepšie roztoky tepelného riadenia, ako sú chladiče, aby sa zabránilo prehriatiu a zabezpečenie spoľahlivej prevádzky.To dodáva systému ďalšiu zložitosť a náklady.

Vhodnosť

Usmerňovač mostíka s plným vlnovým mostom je vhodný pre účinnosť aplikácií, vysoké výstupné napätie a nákladovú efektívnosť.Vďaka svojej schopnosti používať jednoduchší transformátor a diódy s nižším hodnotením z neho robí preferovanú voľbu v modernej elektronike vrátane priemyselných napájacích zdrojov, systémov obnoviteľnej energie a obvodov nabíjania batérií.Jeho plynulejší výkon DC a znížený faktor zvlnenia je ideálny pre citlivé elektronické zariadenia, ktoré vyžadujú stabilnú a konzistentnú silu.

Usmerňovač stredného kohútika, hoci je menej efektívny, sa môže stále nájsť v aplikáciách, kde je transformátor stredu, ktorý je už súčasťou návrhu alebo kde sú požiadavky na výstupné napätie nižšie.Bežne sa používa v starších dizajnoch alebo situáciách, keď je výstup transformátora prirodzene rozdelený, napríklad v zvukových zariadeniach alebo špecifických starších systémoch.Jeho obmedzenia v oblasti efektívnosti a nákladov sú však menej konkurencieschopné v novších a náročnejších aplikáciách.

Aplikácie usmerňovačov mostov s plnou vlnou

Usmerňovače mostov s plnou vlnou zohrávajú úlohu v širokej škále aplikácií, ktoré vyžadujú konverziu striedavého prúdu (AC) na smerovanie prúdu (DC).Vďaka ich schopnosti poskytnúť hladký a stabilný výkon DC ich robí v mnohých elektronických systémoch skvelé, od napájania malých zariadení až po podporu rozsiahlych priemyselných strojov.Nižšie sú uvedené niektoré z najbežnejších aplikácií usmerňovačov mostov s plnou vlnou, ktoré sú podrobne vysvetlené.

Obvody nabíjania batérie

Usmerňovače mostov s plnou vlnou sú dôležitou súčasťou obvodov nabíjania batérií, ktoré sa široko používajú na nabíjanie prenosných zariadení, ako sú smartfóny, notebooky a energetické banky.V týchto obvodoch usmerňovač premieňa striedavé napájanie zo sieťového napájacieho zdroja na DC, čo je forma elektrických batérií vyžaduje na nabíjanie.Účinným využitím oboch polovíc tvaru vlny AC usmerňovač zaisťuje stály tok jednosmerného výkonu, čím sa skracuje čas nabíjania a strata energie.Tento stabilný a konzistentný DC výstup sa používa na bezpečnosť a dlhovekosť batérií.Nepravidelné alebo pulzujúce DC by mohlo spôsobiť prehrievanie alebo poškodenie batériových buniek, zatiaľ čo hladký výstup z usmerňovača mostíka s plnou vlnou zabraňuje týmto problémom.Tieto usmerňovače sa nachádzajú aj v systémoch nabíjania batérií pre elektrické vozidlá na zabezpečenie optimálneho výkonu batérie.

Napájacie zdroje DC

DC napájacie zdroje sú jednou z najbežnejších aplikácií usmerňovačov mostov s plnou vlnou.Tieto usmerňovače sa používajú v napájacích adaptéroch, priemyselných ovládacích prvkoch a rôznych elektronických zariadeniach na premenu vstupu AC na stabilný DC výstup.Rekfikovaný DC sa ďalej filtruje a reguluje, aby spĺňal špecifické požiadavky na napätie a prúdové požiadavky pripojených zariadení.V priemyselných aplikáciách sú usmerňovače mostov s úplnými vlnami neoddeliteľnou súčasťou systémov, ktoré vyžadujú konzistentný a spoľahlivý DC výkon, ako sú motorové radiče, automatizačné systémy a obrábacie stroje.Schopnosť poskytnúť vysoký a stabilný výstup robí z týchto usmerňovačov skvelé pre napájanie citlivých zariadení, ktoré by mohlo zlyhať v dôsledku kolísania energie.Všeobecne sa používajú v domácich spotrebičoch, zdravotníckych pomôckach a telekomunikačných systémoch, čím sa zabezpečuje hladká prevádzka a predĺžená životnosť zariadení.

LED ovládače

Usmerňovače mostov s plnou vlnou sa používajú v obvodoch vodiča LED, kde poskytujú stabilný DC napájanie pre LED osvetľovacie systémy.LED diódy pracujú na jednosmernom výkone a akékoľvek výkyvy alebo vlnky v zásobovaní môžu spôsobiť blikanie alebo dokonca trvalé poškodenie LED diód.Usmerňovač prevádza vstup AC na konzistentný DC výstup, čím sa zabezpečí, že LED diódy dostanú stabilný prúd.Táto aplikácia je dôležitá v komerčných a rezidenčných osvetľovacích systémoch, ako aj v dekoratívnych osvetlení LED pásov.Použitie usmerňovačov mostov s plnou vlnou pomáha zlepšovať životnosť a výkon LED, čo z nich robí kľúčovou súčasťou energeticky efektívnych osvetľovacích riešení.

Neurobiteľné napájacie zdroje (UPS)

V nepriepustných systémoch napájania (UPS) zohrávajú usmerňovače mostov s plnou vlnou úlohu pri premene AC na DC, ktorý sa potom používa na nabíjanie záložnej batérie.Počas výpadku napájania sa uložená DC energia v batérii prevedie späť na AC, aby sa udržal nepretržitý zdroj napájania.Schopnosť usmerňovača poskytnúť konzistentný a efektívny výstup DC zaisťuje, že batéria zostane úplne nabitá a pripravená na použitie.Táto aplikácia je vynikajúca v systémoch, nepretržitej energii, ako sú nemocnice, dátové centrá a núdzové systémy.Udržiavaním stabilného toku energie usmerňovače mostov s plnou vlnou pomáhajú predchádzať prestojom a chrániť zariadenie pred poškodením spôsobeným náhlym prerušením energie.

Variabilné napájanie laboratória

Vo výskumných a vývojových laboratóriách sa variabilné napájacie zdroje laboratória spoliehajú na usmerňovače mostov s plnou vlnou, aby poskytli nastaviteľný výstup DC.Tieto napájacie zdroje sa používajú v experimentálnych nastaveniach, kde sa vyžaduje presná kontrola napätia a prúdu.Usmerňovač zaisťuje, že vstupný AC sa prevedie na hladký DC výstup, ktorý je potom regulovaný tak, aby spĺňal požadované úrovne.Táto aplikácia je dôležitá pri testovaní a prototypovaní elektronických obvodov, pretože umožňuje simulovať rôzne prevádzkové podmienky a doladiť ich návrhy.Vysoká stabilita a flexibilita poskytovaná usmerňovačmi mostov s plnou vlnou v laboratórnych prostrediach.

Nabíjačky prenosných zariadení

Usmerňovače mostov s plnou vlnou sú kľúčovým komponentom v nabíjačkách prenosných zariadení, kde prevádzajú AC z elektrickej zásuvky na DC vhodné na nabíjacie zariadenia.Tieto usmerňovače zaisťujú, že výstup DC je stabilný a v rámci požadovaných limitov napätia a prúdu pre efektívne a bezpečné nabíjanie.Účinnosť usmerňovačov pomáha znižovať plytvanie energiou, čím sa nabíjačky stanú ekologickejšími a nákladovo efektívnejšími.Od smartfónov a tabliet po bezdrôtové slúchadlá a elektrické náradie, nabíjačky prenosných zariadení závisia od spoľahlivého výkonu usmerňovačov mostov s plnou vlnou, aby poskytovali konzistentný výkon.

Usmerňovače s plnou vlnou založenou na SCR

V rektifikačných systémoch založených na SCR využívajú usmerňovače mostov s plnou vlnou usmerňovače riadené kremík (SCR) na zabezpečenie presného napätia a riadenia prúdu.Tieto usmerňovače sa používajú v aplikáciách, kde je potrebný variabilný výstup DC, napríklad v priemyselných strojoch, regulátoroch rýchlosti motora a vysoko presné napájacie zdroje.Zahrnutie SCRS umožňuje dynamické nastavenie usmerňovaného napätia, vďaka čomu sú tieto systémy všestranné a vhodné pre aplikácie, ktoré si vyžadujú vysokú presnosť.Usmerňovače mostov s plnou vlnou v tejto konfigurácii sa bežne používajú v prostrediach, kde sa podmienky zaťaženia líšia, čo zabezpečuje optimálny výkon a energetickú účinnosť.

12 V zásoby pre LED prúžky

Usmerňovače mostov s plnou vlnou sa široko používajú na zabezpečenie regulovaného výkonu 12 V DC pre prúžky LED.Tieto osvetľovacie systémy sa bežne vyskytujú v domácnostiach, kanceláriách a dekoratívnych nastaveniach, kde je potrebná správna prevádzka konzistentný a spoľahlivý DC napájanie.Prevedením sieťového napätia na stabilný výstup 12 V DC usmerňovač zaisťuje, že prúžky LED pracujú bez blikania alebo prehriatia.Táto aplikácia je dôležitá v energeticky efektívnych osvetľovacích systémoch, pretože usmerňovač pomáha zlepšovať výkon a životnosť LED.

Systémy UPS

Okrem ich úlohy pri premene AC na DC sú usmerňovače mostov s plnou vlnou najlepšie pri udržiavaní nepretržitého napájania v systémoch UPS.Stabilizáciou DC výstupu, ktorý sa používa na nabíjanie záložnej batérie, tieto usmerňovače pomáhajú zabezpečiť, aby systém UPS počas výpadkov bez problémov prepínal na napájanie batérie.Táto aplikácia je obzvlášť vynikajúca v kritickom prostredí misií, ako sú nemocnice, letiská a finančné inštitúcie, kde je potrebná nepretržitá energia kontinuity bezpečnosti a prevádzky.Spoľahlivosť a efektívnosť usmerňovača prispievajú k celkovému výkonu a spoľahlivosti systému UPS.

Záver

Celý usmerňovač mosta je kľúčové zariadenie pri premene striedavého prúdu na DC s veľkou účinnosťou.Plne využíva dostupnú elektrickú energiu, čo vedie k vyššej výkonnosti a menšej strate energie.Podrobné fungovanie tohto zariadenia zahŕňa riadenie toku elektriny cez jeho diódy a využívanie transformátorov a kondenzátorov na zabezpečenie hladkého a stabilného výkonu.Je to dôležité nielen pre malú elektroniku, ale aj pre náročné aplikácie v priemysle.Aj keď by to mohlo byť zložitejšie a potenciálne nákladnejšie ako jednoduchšie nastavenia, jeho výhody, ako je viac energie a lepšia spotreba energie, z neho robia najlepšiu voľbu na napájanie rôznych elektronických systémov.
