Úloha AD1891JP v digitálnom miešaní a nahrávaní zvuku

AD1891JP je digitálny stereo asynchrónny konvertor vzorkovacej frekvencie navrhnutý tak, aby zvládal rôzne frekvencie zvukových vzoriek s presnosťou.Umožňuje zvukové signály z rôznych zdrojov hladko spolupracovať tak, že ich bezproblémovo prevádza ich vzorkovacie frekvencie.Toto zariadenie je ideálne pre aplikácie vyžadujúce jasné a spoľahlivé spracovanie zvuku vrátane profesionálnych a spotrebiteľských zvukových systémov.Jeho vlastnosti, ako napríklad široká frekvenčná podpora, automatická detekcia vzoriek a výstup nízkeho skreslenia, z neho robia všestrannú voľbu pre digitálne zvukové systémy.Či už pracujete s miešaním konzol, nahrávajúcimi zariadeniami alebo multimediálnymi systémami, AD1891JP zaisťuje presnú a kvalitnú zvukovú konverziu.Tento článok skúma jeho funkcie, špecifikácie a aplikácie, aby vám poskytol úplné pochopenie zariadenia.

Katalóg

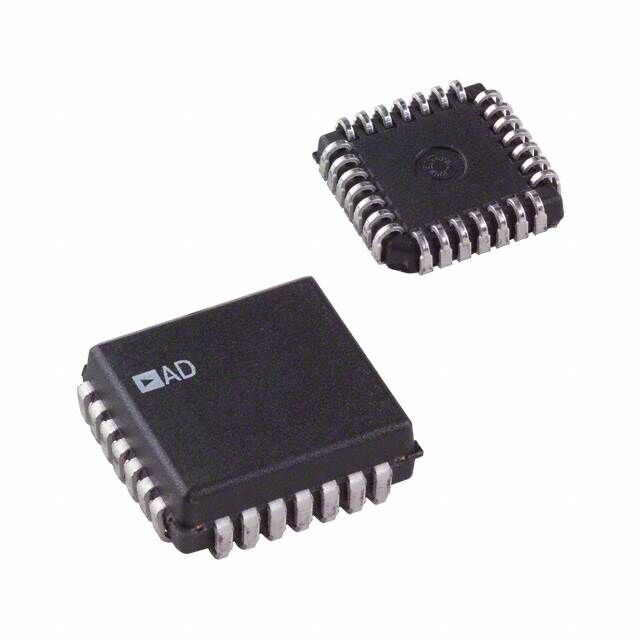

Prehľad AD1891JP

Ten Ad1891jp je digitálny stereofónny asynchrónny konvertor vzorkovacej frekvencie (ASRC) určený pre 16-bitové zvukové aplikácie, kde sú potrebné hladké úpravy vzorkovacej frekvencie.Automaticky detekuje vstupné a výstupné frekvencie hodín, čo podporuje sadzby od 8 kHz do 56 kHz s pomerom pomeru 1: 2 až 2: 1.Pomocou viacúčelového spracovania digitálneho signálu spracováva vstupné údaje medzi 4 až 16 bity a výstupy 24-bitovej presnosti, čím zabezpečuje vysokokvalitnú zvukovú konverziu.

Tento ASRC integruje filter s nízkym priechodom, ktorý sa dynamicky upravuje, aby sa zabránilo skresleniu, udržiava jasný zvukový výstup aj pri zmenách vzorkovacej frekvencie v reálnom čase.Režimy rýchleho a pomalého utláčania umožňujú rýchlu adaptáciu alebo lepšie odmietnutie jitter.AD1891JP, ktorý pracuje pri +5V, je postavený pre spoľahlivý výkon v digitálnych zvukových systémoch.

Inovujte svoje zvukové spracovanie pomocou AD1891JP!K dispozícii sú hromadné objednávky - kontaktujte nás za ceny a obchody.

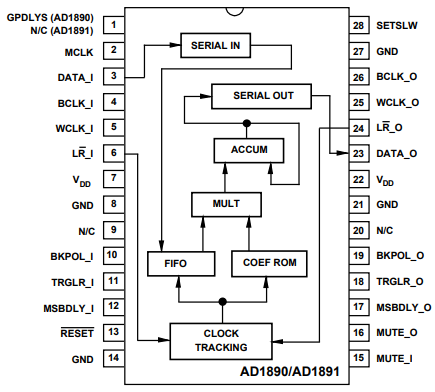

Pinout podrobnosti o AD1891JP

Funkcie pinov

Číslo kolíka	Názov kolíka	Popis PIN
1	Gpdlys	Iba režim s krátkym oneskorením skupiny;Tento kolík je n/c.
2	Mclk	Vstup hlavných hodín.Nominálne 16 MHz pre frekvencie odberu vzoriek (FS, Slovné sadzby) od 8 kHz do 56 kHz.Presná frekvencia nie je kritická a nemusí sa synchronizovať s inými hodinami alebo má nízky jitter.
3	Dáta_i	Sériový vstup, MSB ako prvý, obsahujúci dva kanály 4 až 20-bitov údajov o doplnkoch dvoch na kanál.Iba AD1891: maximálne 16 dátových bitov na kanál;ďalšie bity ignorované.
4	Bclk_i	Vstup bit hodín pre vstupné údaje.
5	Wclk_i	Vstup do vstupných údajov pre vstupné hodiny.Tento vstup je citlivý na okraj.(Nevyžaduje sa v režime spusteného vstupných dátových hodín LR [TRGLR_I = HI].)
6	Lr_i	Vstup vľavo/pravých hodín pre vstupné údaje.Musí bežať nepretržite.
7	Vdd	Pozitívne dodávky digitálneho napätia.
8	GND	Digitálna pôda.
9	N/c	Žiadne pripojenie.Vyhradené.Nepripájajte sa.
10	Bkpol_i	Bit Clock Polarity.LO: Normálny režim.Vstupné údaje sa odoberajú na stúpajúcich okrajoch Bclk_i.Ahoj: Invertovaný režim.Vstupné údaje sa odoberajú na padajúcich okrajoch Bclk_i.
11	Trgr_i	Spúšťač na LR_I.HI: Zmeny v LR_I označujú začiatok platných vstupných údajov.LO: Rising Edge of WCLK_I označuje začiatok platných vstupných údajov.
12	Msbdly_i	Oneskorenie MSB.HI: Vstupné údaje sú oneskorené jeden bclk_i po buď LR_I (trgr_i = hi) alebo wclk_i (trgrr_i = lo) označuje začiatok platných vstupných údajov.Zahrnuté pre kompatibilitu vo formáte údajov I2S.LO: Žiadne oneskorenie.
13	Vynulovanie	Aktívny reset.Nastavte HI pre normálnu prevádzku čipu.
14	GND	Digitálna pôda.Tento kolík nemusí byť oddelený.
15	Mute_i	MUTE VSTUP.Ahoj Mutes Serial Output na Zeros (stredný).Normálne je pripojené k mute_o.Reset lo pre normálnu prevádzku.
16	Mute_o	Výstup.HI Označuje, že údaje nie sú v súčasnosti platné kvôli čítaniu a zápisu FIFO Pamäťový ukazovateľ prekrývania.LO označuje normálnu prevádzku.
17	Msbdly_o	Oneskorenie MSB.HI: Výstupné údaje sú oneskorené jeden bclk_o po LR_O (trgr_o = hi) alebo wclk_o (trgrr_o = lo) označuje začiatok platných výstupných údajov.Zahrnuté pre kompatibilitu vo formáte údajov I2S.LO: Žiadne oneskorenie.
18	Trgr_o	Spúšťač na LR_O.Ahoj: Zmeny v LR_O označujú začiatok platných výstupných údajov.LO: Rising Edge of WCLK_O označuje začiatok platných výstupných údajov.
19	Bkpol_o	Bit Clock Polarity.LO: Normálny režim.Výstupné údaje platia na stúpajúcich okrajoch Bclk_o, ktoré sa zmenili pri páde.Ahoj: Invertovaný režim.Výstupné údaje platia na padajúcich okrajoch Bclk_o, ktoré sa zmenili pri stúpaní.
20	N/c	Žiadne pripojenie.Vyhradené.Nepripájajte sa.
21	GND	Digitálna pôda.
22	Vdd	Pozitívne dodávky digitálneho napätia.
23	Data_o	Sériový výstup, najskôr MSB, obsahujúci dva kanály 4 až 24 bitov údajov z dvoch doplnkov na kanál.
24	Lr_o	Vstup vľavo/pravých hodín pre výstupné údaje.Musí bežať nepretržite.
25	Wclk_o	Vstup s textovými hodinami pre výstupné údaje.Tento vstup je citlivý na okraj.(Nevyžaduje sa v režime spusteného dátových hodín výstupu LR [TRGLR_O = HI].)
26	Bclk_o	Vstup bitových hodín pre výstupné údaje.
27	GND	Digitálna pôda.Tento kolík nemusí byť oddelený.
28	Setlslw	Pomaly sa usadzujte s zmenami vzorkovacích rýchlostí.HI: Režim pomalého vymenovania (~ 800 ms).Menej citlivé na vzorkovacie hodinové jitter.LO: Režim rýchleho vyostrenia (~ 200 ms).Niektoré úzkopásmové šumové modulácia môže byť výsledkom jitter na LR hodinách.

AD1891JP CAD model

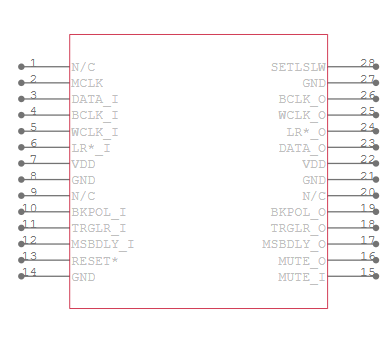

Symbol ad1891jp

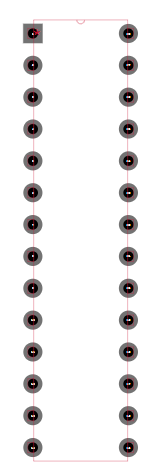

Stopa AD1891JP

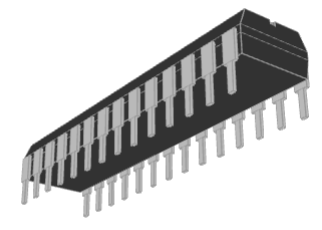

AD1891JP 3D model

Kľúčové funkcie AD1891JP

Automatická detekcia frekvencie vzorky

AD1891JP automaticky detekuje frekvencie vstupnej a výstupnej vzorky bez toho, aby bolo potrebné akékoľvek programovanie.To umožňuje bezproblémové nastavenie, vďaka čomu je integrácia do zvukového systému hladká a efektívna.

Zvláda Jitter so stabilitou

Aj keď sú vo vzorkových hodinách nezrovnalosti, AD1891JP si zachováva stabilný výkon.Filtruje Jitter, aby udržal váš zvukový signál čistý a presný.

Plynulé prechody hodín

Keď vstupné a výstupné hodinové frekvencie krížia, prechod sa vyskytne hladko, čo bráni náhle narušenia.Váš zvuk zostáva nepretržitý a prirodzený bez skreslenia.

Prispôsobuje sa asynchrónnym hodinám

Tento prevodník podporuje dynamicky meniace sa hodiny, čo z neho robí spoľahlivú voľbu pre systémy, v ktorých sa vzorkovacie frekvencie často kolísajú.

Široký frekvenčný rozsah

Pri rozsahu vzorových hodín od 8 kHz do 56 kHz je AD1891JP kompatibilný s rôznymi digitálnymi zvukovými aplikáciami.

Flexibilný pomer vzorkovacej frekvencie

Funguje s pomermi vzoriek 1: 2 až 2: 1, čo vám umožňuje ľahko porovnávať rôzne zvukové zdroje bez ohrozenia kvality.

Vysoký zvukový výkon

AD1891JP, navrhnutý pre jasný a presný zvuk, dodáva nízke skreslenie a vysoký dynamický rozsah, čím zabezpečuje, aby váš zvuk zostal podrobný a bohatý.

Optimalizované sledovanie hodín

Vďaka nastaviteľným režimom krátkodobých a dlhých oneskorení, ako aj možností rýchlych a pomalých vymenovaní, si môžete vybrať, ako prevodník reaguje na zmeny vzorkovania na základe vašich potrieb.

Spracovanie lineárneho fázy

AD1891JP udržuje konzistentnú fázovú odozvu vo všetkých režimoch a zachováva prirodzený tón a charakter vášho zvuku.

Koeficienty filtra FIR na čipe

Zahŕňa ekvivalent 4 milióny 22-bitových koeficientov filtra FIR na čipe, čo umožňuje vysoko presné spracovanie digitálneho signálu bez externých komponentov.

Automatická funkcia

Keď sa vyskytnú chyby, AD1891JP automaticky zasunie výstup, aby zabránil nežiaducemu hluku, čím udržal hladký zvukový zážitok a nepretržitý.

Flexibilné digitálne rozhranie

S štvorvodičovým sériovým rozhraním sa tento prevodník ľahko integruje s rôznymi zvukovými systémami, čím je nastavenie jednoduché a efektívne.

Nízka spotreba energie

AD1891JP, ktorý pracuje pri +5V, beží efektívne bez nadmerného remízy energie, čo z neho robí spoľahlivú voľbu pre dlhodobé použitie.

Technické špecifikácie

Technické špecifikácie Analog Devices, Inc., AD1891JP.

Atribút produktu	Hodnota atribútu
Výrobca	Analog Devices, Inc.
Napätie - napájanie, digitálne	2,7V ~ 5,5 V
Napätie - napájanie, analóg	-
Typ	Konvertor vzorkovacej frekvencie
Balík dodávateľských zariadení	28-PLCC (11,51x11.51)
Séria	Vzorky ™
Balenie	28-LCC (J-Lead)
Balík	Trubica
Montáž	Povrchová montáž
Základné číslo produktu	AD1891
Žiadosti	Miešanie, smerovače
Status Rohs	-
Úroveň citlivosti vlhkosti (MSL)	1 (neobmedzený)
Status	-
Eccn	Ucho99
Httsus	8542,39 0001

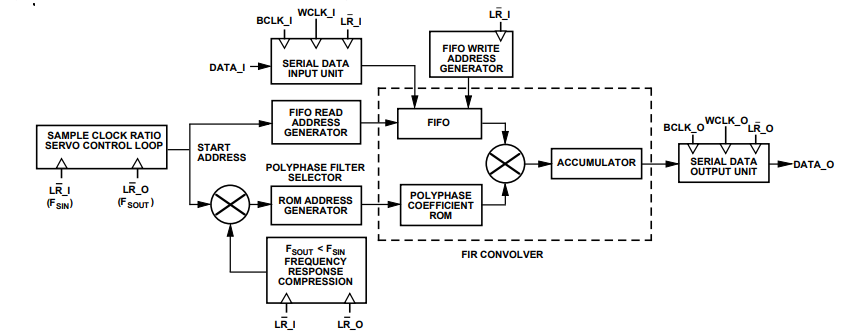

Bloková schéma AD1891JP

AD1891 je zariadenie, ktoré mení vzorkovaciu rýchlosť zvukových údajov.Vyberá zvukové signály a upravuje ich na novú sadzbu, čím sa zabezpečí, že zvuk zostáva jasný.Tento proces pomáha pri zladení rôznych zvukových zariadení, ktoré fungujú pri rôznych vzorkovacích frekvenciách.AD1891 zaisťuje hladkú a presnú konverziu, pričom udržiava kvalitu pôvodného zvuku.

Grafy výkonnosti AD1891JP

Grafy výkonnosti pre AD1891 ponúkajú jasné pochopenie toho, ako tieto konvertory vzorkovacích frekvencií zvládajú zvukové signály za rôznych podmienok.Tieto grafy pomáhajú vyhodnotiť ich schopnosť spracovať signály a zároveň zachovať kvalitu zvuku, znižovať skreslenie a udržiavanie stability v rôznych frekvenciách a amplitúdach.Ukazujú, ako prevodníky reagujú na rôzne vzorky, testovacie tóny a variácie signálu, čím sa zabezpečujú, že sa môžu prispôsobiť zvukovým aplikáciám v reálnom svete.Analýzou týchto vizuálnych reprezentácií môžeme posúdiť, ako dobre AD1891 funguje z hľadiska dynamického rozsahu, harmonického skreslenia a charakteristík hluku, čo poskytuje cenné informácie o ich účinnosti a presnosti.Nasledujúce časti podrobne opisujú každý graf a vysvetľujú, ako súvisia s celkovým výkonom prevodníkov.

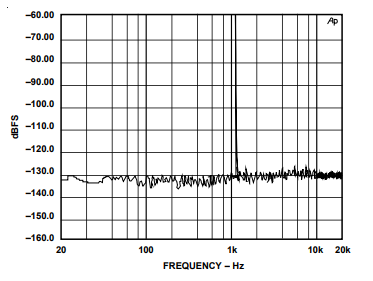

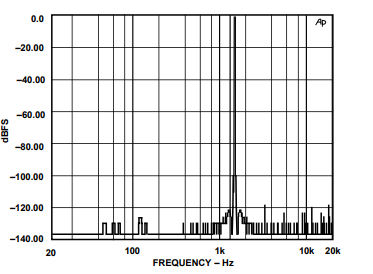

Grafy dynamického rozsahu ukazujú rozsah od 20 Hz do 20 kHz pri vstupnej úrovni -60 dbfs, s frekvenciou vstupnej vzorky 48 kHz a frekvenciou výstupnej vzorky 44,1 kHz.Vyšší dynamický rozsah znamená lepší výkon pri zachytávaní tichých aj hlasných zvukov presne.

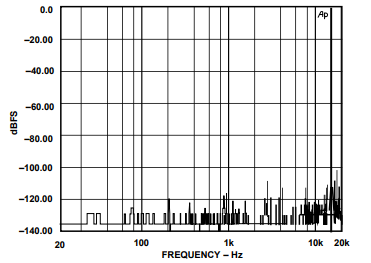

Tón 1 kHz pri grafoch 0 DBFS zobrazuje frekvenčnú odozvu, keď sa spracuje tón 1 kHz v plnom rozsahu, s rovnakými vstupnými a výstupnými frekvenciami vzorky.Posudzujú, ako konvertory manipulujú s signálmi na vysokej úrovni a zároveň udržiavajú integritu signálu bez zavedenia skreslenia.

Tón 15 kHz pri 0 DBFS grafoch sa zameriava na tón 15 kHz v plnom rozsahu.Tieto grafy ukazujú schopnosť konvertorov presne spracovať vyššie frekvencie bez nežiaducich artefaktov.

THD+N vs frekvenčné grafy vykresľujú celkové harmonické skreslenie plus šum proti frekvencii pre vstupný signál v plnom rozsahu.Nižšie hodnoty THD+N v celom frekvenčnom spektre označujú minimálne skreslenie a hluk, zachovanie pôvodnej kvality zvuku.

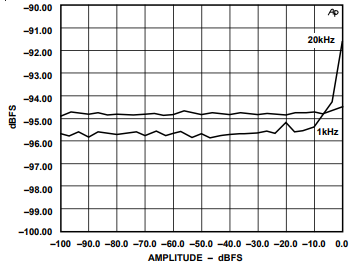

THD+N vs vs vstupné amplitúdové grafy ukazujú, ako sa thd+n mení s rôznymi úrovňami vstupného signálu pri 1 kHz a 20 kHz tónoch.Tieto demonštrujú konzistenciu prevodníkov v celom rozsahu amplitúd signálu.

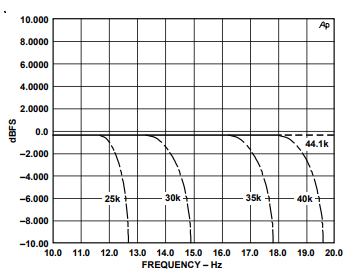

Graf funkcie prenosu digitálneho filtra signálu zobrazuje odozvu filtra medzi 10 kHz a 20 kHz pre rôzne výstupné frekvencie vzorky.To ilustruje, ako filter riadi rôzne miery odberu vzoriek a zároveň zabezpečuje presnú rekonštruáciu zvukového signálu bez aliasingu alebo straty detailov.

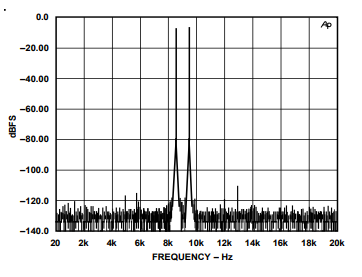

Twintónové testovacie grafy ukazujú reakciu prevodníkov na dva simultánne tóny pri 10 kHz a 11 kHz.Tieto testy demonštrujú schopnosť konvertorov zvládnuť zložité signály bez zavedenia skreslenia intermodulácie, čím sa zachováva jasnosť pôvodného zvuku.

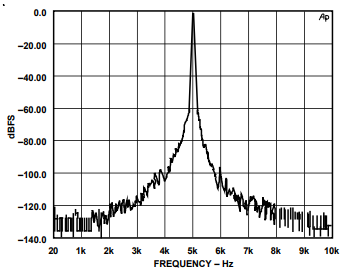

Graf Jitter Performance skúma vplyv hodinových jitter na tón 5 kHz pri 0 dbfs s binomickým jitterom s vrcholom 100 ns na hodinách L/R.To ukazuje odolnosť prevodníkov na variácie načasovania, čo zaisťuje stabilný a presný zvukový výstup aj za náročných hodinových podmienok.

Tieto grafy kolektívne zdôrazňujú schopnosť AD1891 dodávať vysoko kvalitné zvukové spracovanie v rôznych podmienkach a typoch signálov.Preukazujú vynikajúci výkon v dynamickom rozsahu, manipulácii s skreslením, frekvenčnej odozve a odolnosti voči jitter.

Použitie a aplikácie AD1891JP

Konzoly digitálneho miešania a zvukové pracovné stanice

AD1891JP zaisťuje hladkú konverziu vzorkovacej frekvencie v konzolách digitálneho miešania a zvukových pracovných staníc, čo umožňuje rôznym zvukovým zdrojom spolupracovať bez skreslenia alebo synchronizačných problémov.

CD-R, DAT, DCC a MD Recordery

Tento konvertor rýchlosti vzorkovania zlepšuje kvalitu zvuku v systémoch CD-R, DAT, DCC a MD, zabezpečuje presnú reprodukciu zvuku a minimalizuje nežiaduci hluk.

MultiTrack Digital Audio a Video Tape Recorders

AD1891JP zvyšuje digitálne nahrávanie a prehrávanie multiTrack zabezpečením kompatibility vzorkovacej frekvencie medzi rôznymi zdrojmi, čím sa zvuk udržuje jasný a konzistentný.

Odkazy na štúdio na vysielač

Pri vysielaní pomáha udržiavať zvukovú integritu počas prenosu a zabraňuje nesúladom vzorkovacej frekvencie medzi štúdiami a vysielačmi, ktoré môžu spôsobiť predčasné ukončenie štúdia alebo skreslenie.

Digitálne zvukové smerovače a prepínače

Pre systémy distribúcie zvuku umožňuje AD1891JP plynulé smerovanie medzi zariadeniami s rôznymi vzorkovacími rýchlosťami, čím sa zabezpečuje, že zvukové signály zostanú čisté a synchronizované.

Digitálne zvukové vysielanie

AD1891JP, ktorý sa používa v rozhlasovom a televíznom vysielaní, poskytuje hladkú konverziu zvuku pre vysoko kvalitný digitálny zvuk, čím zabezpečuje konzistentné prehrávanie v rôznych formátoch prenosu.

Vysokokvalitné digitálne a analógové (D/A) prevodníky

Ak je spárovaný s D/A prevodníkmi, AD1891JP zaisťuje, že digitálne zvukové signály sa spracúvajú s vysokou presnosťou, čo vedie k jasnejšej a presnejšej reprodukcii zvuku.

Aplikácie digitálneho páskového záznamníka Varispeed

Pre aplikácie VarIspeed, kde je upravená rýchlosť prehrávania, AD1891JP pomáha udržiavať presnosť tónu a prispôsobovať sa zmenám vzorkovania v reálnom čase bez artefaktov.

Počítačová komunikácia a multimediálne systémy

Tento prevodník sa používa v počítačových zvukových aplikáciách, čím sa zabezpečuje, že digitálne zvukové signály z rôznych zdrojov zostanú synchronizované a počas prehrávania a komunikácie bez skreslenia.

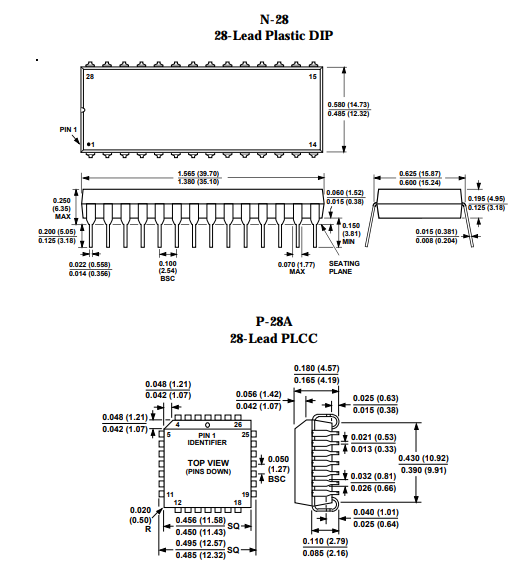

Obrysové rozmery AD1891JP

AD1891 je k dispozícii v 28-orientovanom plastovom dvojitom in-line balení (PDIP).Tento obdĺžnikový balík meria dĺžku približne 1,565 palca (39,70 mm) a šírku 0,600 palca (15,24 mm).Má 28 kolíkov usporiadaných v dvoch paralelných radoch pozdĺž jeho dlhších strán so štandardným rozstupom medzi kolíkmi.PIN sú navrhnuté tak, aby sa vložili do otvorov na dosku s tlačenými obvodmi (PCB) a spájkované na mieste, čím sa zabezpečuje bezpečné pripojenie.Tento typ balíka sa bežne používa v rôznych elektronických aplikáciách vďaka svojej ľahkej manipulácii a inštalácii.

AD1891JP alternatívy

Číslo dielu	Výrobca	Kľúčové funkcie	Prípad použitia/poznámky
AD1895AYRS	Analog Devices Inc.	Prevodník vzorkovacej frekvencie s digitálnym napájacím napätím 3,13 V až 3,46 V.Je umiestnený v kompaktnom 28-SSOP balení a podporuje inštaláciu povrchového pripojenia.	Bežne sa používajú v automobilových zvukových systémoch, prijímačoch a set-top boxoch.
Ad1890jn	Analog Devices Inc.	Prevodník vzorkovacej frekvencie pracujúceho na digitálnych napájacích napätí 2,7 V až 5,5 V.Je vybavený balíkom 28-PDIP, vďaka čomu je vhodný na montáž otvorov.	Navrhnuté pre digitálne zvukové aplikácie, zabezpečujúc vysokokvalitné zvukové spracovanie.
Ad1890jp	Analog Devices Inc.	Konvertor vzorkovacej frekvencie s digitálnym napájacím napätím 2,7 V až 5,5 V.Používa balík 28-PLCC a je kompatibilný s povrchom.	Vhodný na miešanie a smerovanie v profesionálnom zvukovom vybavení.

O výrobcovi

AD1891JP je navrhnutý a vyrábaný spoločnosťou Analog Devices, čo je známe meno v polovodičovom priemysle.S dlhoročnými skúsenosťami v oblasti spracovania digitálneho a analógového signálu sa spoločnosť zameriava na vysoko výkonné riešenia pre zvukové, komunikačné a priemyselné aplikácie.Ich záväzok k kvalite a inováciám zaisťuje, že výrobky, ako je AD1891JP, poskytujú spoľahlivý a presný výkon v digitálnych zvukových systémoch.Či už sa používa v profesionálnych štúdiách, vysielaní alebo špičkovej spotrebnej elektronike, analógové zariadenia naďalej poskytujú dôveryhodnú technológiu pre plynulé zvukové spracovanie.

Záver

AD1891JP je stereofónny asynchrónny konvertor vzorkovacej frekvencie navrhnutý tak, aby plynulo zvládol digitálne zvukové signály s rôznymi vzorkovacími rýchlosťami.Jeho robustný dizajn zaisťuje vysoko kvalitné zvukové spracovanie v rôznych aplikáciách.Podľa správnych usmernení o nastavení a konfigurácii môžete efektívne integrovať AD1891JP do vašich digitálnych zvukových systémov, čím sa zabezpečí spoľahlivý a presný výkon.Podrobné informácie o konfiguráciách PIN, elektrických charakteristikách a konkrétnych pokynoch na aplikáciu nájdete v dataSete AD1891.

Datasheet pdf

AD1891JP DataShet:

AD1891JP.PDF
