Príklady základov Nortonovej vety a obvodov

Ak ste sa niekedy pozreli na komplexný okruh a premýšľali ste, ako to dá zmysel, Nortonova veta vám môže pomôcť.Poskytuje vám spôsob, ako zjednodušiť celú časť obvodu do niečoho, čo je oveľa ľahšie s nimi.Namiesto toho, aby ste sa zaoberali mnohými komponentmi, nahradíte ich paralelne iba prúdovým zdrojom a rezistorom.Vďaka tomu je rýchlejšie analyzovať, ako sa správajú prúd a napätie, najmä keď sa zaťaženie zmení.Či už sa učíte základy okruhu alebo hľadáte lepší spôsob riešenia problémov, táto metóda udržuje veci jasné a zvládnuteľné.V tomto článku sa dozviete, čo je Nortonova veta, ako ju uplatniť a prečo je užitočná na zjednodušenie analýzy obvodu.Všetko je vysvetlené krok za krokom, takže môžete ľahko sledovať.

Katalóg

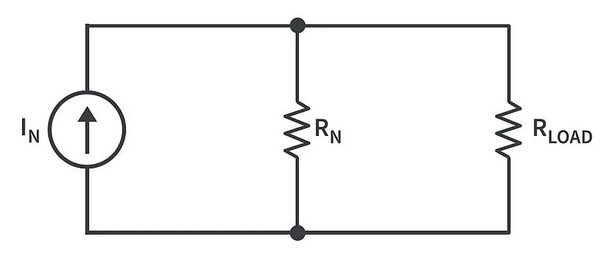

Obrázok 1. Nortonova veta v analýze obvodu

Úvod do Nortonovej vety v analýze obvodu

Nortonova veta je užitočný nástroj pri práci s elektrickými obvodmi, najmä ak sa snažíte zjednodušiť komplexný obvod, aby ste uľahčili analýzu.Myšlienka za tým je taká akýkoľvek lineárny elektrický obvod S rezistormi a zdrojmi je možné nahradiť jednoduchšou verziou, ktorá sa správa rovnakým spôsobom z hľadiska záťaže.Táto jednoduchšia verzia sa nazýva Norton ekvivalentný obvod.

Namiesto toho, aby ste sa zaoberali chaotickou sieťou komponentov zdroj s jedným prúdom paralelne s jedným odporom.Potom môžete pripojiť svoju zaťaženie k tejto zjednodušenej verzii a ľahko zistiť veci, ako napríklad, koľko prúdu alebo aké napätie sa v ňom objaví.

Táto metóda funguje najlepšie s obvodmi, ktoré sú lineárny-čo znamená, že dodržiavajú Ohmov zákon a nemajú komplikované prvky, ako sú diódy alebo tranzistory, ktoré sa správajú nelineárne.Je to tiež skvelý spôsob, ako porovnať s Theveninovou vetou, ktorá robí niečo podobné, ale používa Zdroj napätia v sérii s odporom namiesto toho.

Pochopenie Nortonovej vety vám dáva nový spôsob, ako sa pozrieť na obvody, čím sa matematika a analýza zvládne.Je to užitočné obzvlášť, keď testujete, ako sa líši zaťaženie Ovplyvnite obvod, pretože akonáhle nájdete ekvivalent Norton, nemusíte znova prechádzať úplnou analýzou zakaždým, keď sa zaťaženie zmení.

Ako použiť Nortonovu vetu v okruhu?

Pred použitím Nortonovej vety je dôležité vedieť, že funguje iba s lineárnymi obvodmi.Lineárny obvod je ten, kde prúd a napätie sledujú priamy vzťah-žiadne exponenty, žiadne druhé korene, iba základné komponenty, ako sú rezistory, kondenzátory a induktory.To znamená, že akýkoľvek prúd alebo napätie, ktoré vypočítate, sa bude správať predvídateľne, čo je presne to, čo chceme, keď sa snažíme zjednodušiť a porozumieť obvodom.

Nortonova veta sa hodí, keď sa snažíte zistiť, ako sa zaťaženie - napríklad rezistor - zvyšuje vo väčšej a zložitejšej sieti.Namiesto riešenia celého obvodu zakaždým, keď sa zaťaženie zmení, môžete zmeniť zvyšok obvodu na niečo oveľa jednoduchšie: súčasný zdroj paralelne s odporom.To sa nazýva ekvivalent Norton.

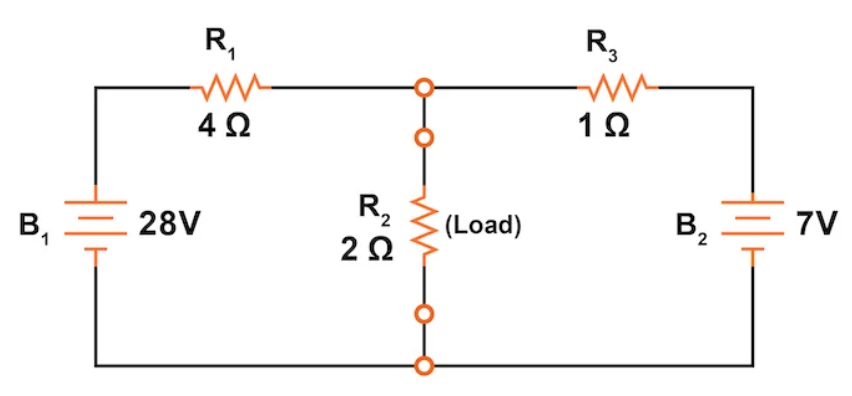

Obrázok 2. Schéma obvodu na vysvetlenie Nortonovej vety

Aby sme to objasnili, prejdeme touto vetou pomocou vzorového obvodu, ktorý sa použil aj v iných metódach analýzy, ako sú vetvy, sieťový prúd, superpozícia, Thevenin's a dokonca Millmanova veta.Držanie sa toho istého príkladu vám umožní porovnať, ako rôzne techniky fungujú na rovnakom probléme.Poskytuje vám lepšie pochopenie toho, ktorá metóda môže byť v závislosti od situácie ľahšia alebo užitočnejšia.

Tu je rýchly pohľad na tieto metódy:

Metóda vetvy - prúd v každej ceste

Táto metóda priraďuje prúd každej vetve v obvode.Používaš Ohmov zákon a Kirchhoffov súčasný zákon na vytvorenie rovníc.Je to jednoduché, ale môže zahŕňať viac matematiky, ak má obvod veľa vetiev.

Metóda sieťového prúdu - aktuálne v slučkách

Tu priradíte prúd ku každej slučke namiesto každej vetvy.Využívanie Kirchhoffov zákon o napätí, tvoríte menej rovníc ako metóda vetvy.Funguje najlepšie pre obvody bez kríženia drôtov.

Superpozícia - jeden zdroj naraz

Táto metóda rozdeľuje obvod tým, že sa pozrie jeden zdroj energie naraz, vypnutie ostatných.Vyriešite tak efekt každého zdroja Pridajte všetky výsledky dohromady Získať celý obrázok.

Theveninova veta - Verzia zdroja napätia

Zjednodušite časť obvodu do jeden zdroj napätia a jeden odpor v sérii.Je to skvelé pri testovaní rôznych zaťažení, pretože zjednodušený obvod zostáva rovnaký.

Millmanova veta - zjednodušenie paralelných zdrojov

Používa sa na obvody s viac zdrojov paralelného napätia, Millmanov vzorec ich spája do jedného jednoduchého ekvivalentu.Je to rýchle a elegantné na riešenie týchto nastavení.

Na konci tohto procesu uvidíte, aký silný a pohodlný Nortonova veta môže byť, najmä pri analýze viacerých podmienok zaťaženia.Pomáha znižovať veľa opakujúcej sa práce a dáva vám jednoduchší spôsob, ako sa pozrieť na to, ako prúdte prúd v obvode.

Pochopenie rovnocenného obvodu Norton

Nortonova veta vám umožňuje zložitý obvod a rozdeliť ho na niečo oveľa ľahšie zvládnuť.Kľúčovou myšlienkou je, že môžete Odstráňte rezistor zaťaženia z pôvodného obvodu a nahradiť všetko ostatné za a zdroj s jedným prúdom paralelne s odporom.Táto zjednodušená verzia sa nazýva Norton ekvivalentný obvoda keď sa zaťaženie znovu pripojí, sa správa presne ako pôvodný obvod.

Týmto spôsobom nemeníte, ako obvod funguje - uľahčujete porozumenie a výpočet hodnôt, ako je prúd, cez záťaž alebo napätie v ňom.Odpor zaťaženia môže byť pripevnený k tomuto ekvivalentu Nortona keďže je teraz súčasťou základného paralelného nastavenia, nájdenie potrebných hodnôt je oveľa jednoduchšie.Zakaždým sa nemusíte zaoberať všetkými pôvodnými komponentmi.Je to užitočné najmä vtedy, ak skúšate rôzne hodnoty zaťaženia, pretože akonáhle ste vytvorili ekvivalent Norton, môžete ho znova a znova použiť.

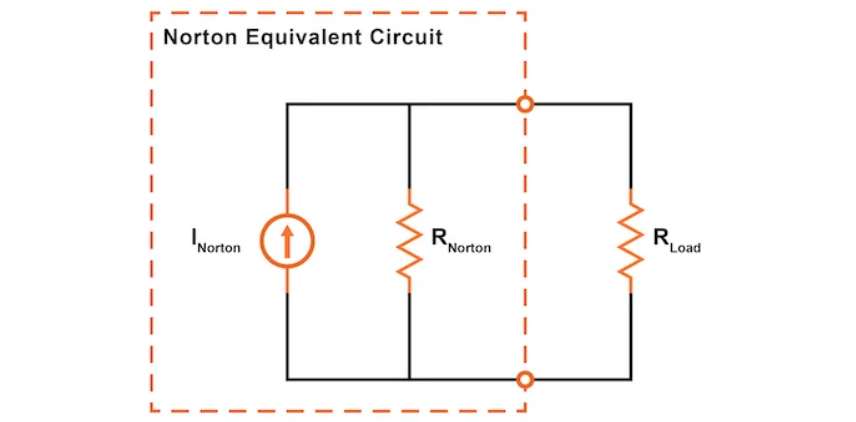

Obrázok 3. Norton ekvivalentný obvod s odporom zaťaženia

Keď sa pozriete na ekvivalent Norton, nezabudnite, že súčasný zdroj Hrá špecifickú úlohu - tlačí pevné množstvo prúdu cez obvod a podľa potreby upraví jeho napätie, aby sa udržal tento prúd.To sa líši od zdroja napätia, ktorý sa snaží udržať stabilné napätie bez ohľadu na to, čo.Preto tento model funguje dobre pre obvody, kde je súčasný tok dôležitejší na analýzu ako napätie.

Použitie ekvivalentu Norton vám teda dá jasné a flexibilné Spôsob, ako študovať, ako sa obvod správa, najmä pri zaťažení.Znižuje zložitosť a zároveň poskytuje presné výsledky, a preto z neho robí skvelý nástroj v analýze obvodov.

Kroky na nájdenie ekvivalentného obvodu Norton (prúd a odpor)

Nortonova veta vám dáva jednoduchý spôsob, ako vziať zložitejší obvod a zmeniť ho na formu, s ktorou sa ľahšie pracuje.Je to užitočné najmä vtedy, keď chcete pochopiť, ako rôzne odpory zaťaženia ovplyvňujú obvod bez toho, aby prešli plnou sadou výpočtov zakaždým.Proces nájdenia ekvivalentu Nortonu zahŕňa niekoľko jasných krokov.Medzi ne patrí identifikácia a odstránenie odporu zaťaženia, nájdenie prúdu Norton, výpočet Nortonovho odporu a nakoniec nakreslenie zjednodušeného obvodu Norton.Poďme opatrne prejsť každým z týchto krokov, pomocou praktického prístupu a udržiavania jednoduchých vecí.

Krok 1: Vytiahnite rezistor zaťaženia

Prvá vec, ktorú urobíte, je nájsť zaťaženie - To je časť okruhu, o ktorú sa zaujíma hlavne. Tam chcete poznať prúd alebo napätie.Akonáhle to identifikujete, Odstráňte rezistor zaťaženia úplne z okruhu.To ponecháva zvyšok okruhu nedotknutý a teraz sa vaše zameranie posúva na všetko, čo zostáva.

Obrázok 4. Odstráňte rezistor zaťaženia

Po odstránení zaťaženia ste zostali s dvoma otvorenými terminálmi, v ktorých bol rezistor.Toto sú body, medzi ktorými vytvoríte zjednodušený ekvivalent Norton.Je dôležité urobiť tento krok najskôr, pretože všetky ostatné výpočty závisia od toho, ako vyzerá obvod bez záťaže pripojené.

Krok 2: Nájdite prúd Norton

Teraz, keď bol odstránený rezistor zaťaženia, ďalším krokom je nájsť Norton prúd (Inorton).Tento prúd predstavuje, koľko toku by sa vyskytol Ak ste pripojili dokonalý drôt (skrat) Medzi dvoma otvorenými svorkami, kde bol rezistor zaťaženia.Týmto spôsobom vytvárate cestu s nulovým odporom, a to vám umožní vypočítať plný prúd, ktorý by obvod prešiel touto cestou.

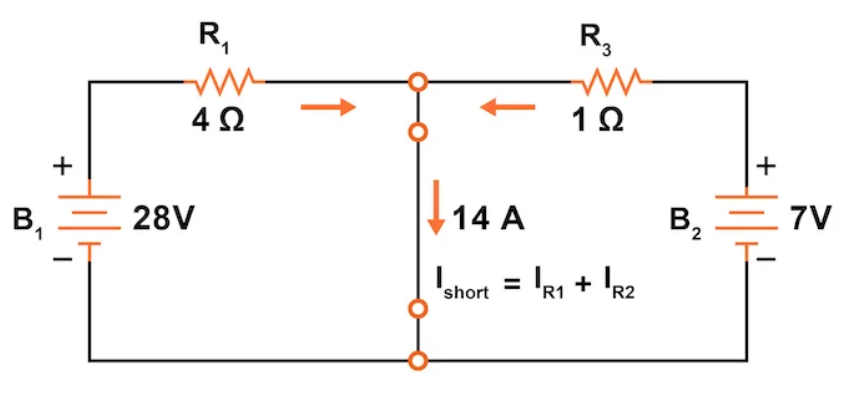

Obrázok 5. Vypočítajte prúd Norton

Tento krok sa líši od toho, čo robíte v Theveninova veta, kde namiesto skrátenia terminálov ich necháte otvorené a vypočítate napätie cez ne.Tu robíme opak -Vytvoríte priame pripojenie a zmeríte ho cez neho.

Rozdeľme výpočet.

Obvod v tomto príklade obsahuje dve vetvy:

Jedna pobočka má a 28 V zdroj a a 4 Ω odpor (R1)

Druhá vetva má a 7 V zdroj a a 1 Ω odpor (R2)

Bod medzi R1 a R3 je skratovaný priamo na záporné konce oboch zdrojov napätia.Podľa Kirchhoffov súčasný zákon (KCL), celkový prúd skrátene je súčet jednotlivých prúdov pobočky:

Teraz sa prihláste Ohmov zákon ku každej vetve prúd:

Celkový skratový prúd sa teda stáva:

Toto 14 A je to, čo vaše Nortonový prúdový zdroj bude dodávať v konečnom zjednodušenom obvode.Je to kľúčová hodnota, ktorá ukazuje, ako silne pôvodný obvod tlačí prúd, keď je cesta zaťaženia úplne otvorená pre tok.

Krok 3: Vypnite zdroje energie

Nájsť Nortonov odpor, teraz sa musíte pozrieť na to, ako sa obvod správa, keď sa všetci Zdroje energie sú vypnuté.To znamená výmenu zdroje napätia s a skrat (iba drôt) a súčasné zdroje s obvod (prestávka v riadku).

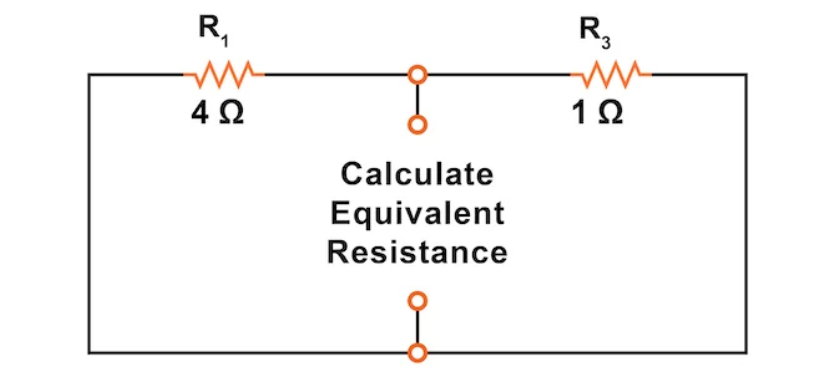

Obrázok 6. Nahraďte zdroje energie v obvode

To vám umožní vidieť iba odpor, ktorý existuje v sieti medzi dvoma otvorenými terminálmi.Je to veľmi bežná technika používaná nielen v Nortonovej vete, ale aj v Thevenin's a superpozícia metódy.Odstraňujete zdroje energie, aby ste sa mohli zamerať výlučne na odporná časť obvodu.

Krok 4: Vypracujte Nortonov odpor

Po vypnutí všetkých zdrojov energie v obvode -Zdroje napätia nahradené skratkami a Aktuálne zdroje nahradené otvorenými obvodmi- Ste pripravení nájsť Nortonov odpor.To sa dosahuje výpočtom celkového odporu pozorovaného medzi dvoma bodmi, kde bol pôvodný rezistor pôvodne pripojený.

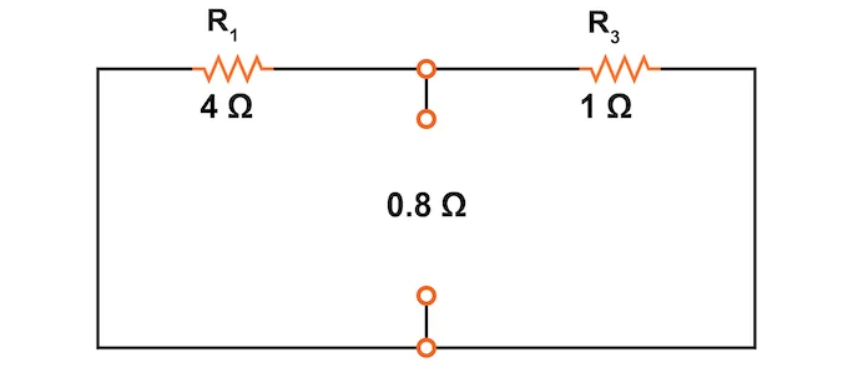

Obrázok 7. Vypočítajte Nortonov odpor

V danom príklade, akonáhle sú zdroje napätia skratované, odpory R1 (4 Ω) a R3 (1 Ω) teraz sú priamo paralelne medzi otvorenými terminálmi.Ak chcete nájsť rovnocenný odpor dvoch rezistorov paralelne, použite tento vzorec:

Takže Norton ekvivalentný odpor je 0,8 ohmova táto hodnota sa stáva rezistor paralelne s tvojím Nortonový prúdový zdroj v zjednodušenom obvode.Predstavuje, ako pôvodná sieť komponentov odoláva prúdu prúdu z pohľadu zaťaženia.

Krok 5: Nakreslite ekvivalentný obvod Norton

Teraz, keď máte oboje Nortonový prúd a Nortonov odpor, je čas dať všetko dohromady.Nakreslite okruh s a súčasný zdroj (s hodnotou inortonu) paralelne s a rezistor (s hodnotou RNORTON).Potom znovu pripojte svoj originál zaťaženie na rovnaké dva terminály.

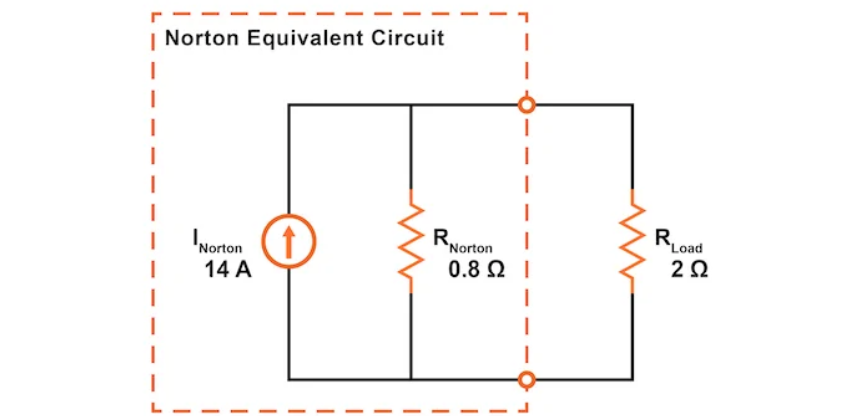

Obrázok 8. Nakreslite ekvivalentný obvod Norton

Tento nový okruh je váš Norton ekvivalentný obvoda správa sa presne ako pôvodný obvod, pokiaľ ide o zaťaženie.Veľkou výhodou je, že teraz môžete použiť jednoduchý obvod pravidlá Na výpočet prúdu a napätia zaťažením.Ak chcete otestovať rôzne hodnoty zaťaženia, nemusíte znova prechádzať všetkými krokmi.Stačí vymeniť rezistor zaťaženia za novú hodnotu a vykonajte rýchlu paralelnú analýzu.

Tento proces uľahčuje štúdium, ako obvod reaguje za rôznych podmienok bez opakovania komplexných výpočtov.

Pomocou obvodu Norton na analýzu záťaže

Po dokončení všetkých krokov na vybudovanie ekvivalentného obvodu Norton Analyzujte správanie odporu zaťaženia.To je miesto, kde sa všetko spojí a vidíte, aký užitočný je tento zjednodušený model skutočne.Teraz, keď sú na mieste zdroj Norton prúd a odpor Nortonu a pôvodný odpor zaťaženia bol znovu pripojený, celé nastavenie sa stáva jednoduchým paralelný obvod.

V tejto forme je nájdenie prúdu zaťažením a napätím napätím rýchle a jasné.Všetko, čo potrebujete, je celkový odpor, ktorý vidí súčasný zdroj, ktorý je paralelnou kombináciou Norton a zaťaženie.Môžete ho vypočítať pomocou vzorca:

S touto hodnotou celkového odporu môžete teraz použiť Ohmov zákon Opäť nájdete celkové napätie a prúd cez každý rezistor.Pretože ide o paralelný obvod, napätie naprieč oboma odpormi (r_Norton a zaťaženie) je rovnaké.Z Nortonovho prúdu (14 a) ho môžete rozobrať a zistiť, koľko prechádza každou vetvou.

V tomto konkrétnom prípade sa ukázalo, že Zaťažovací odpor dostáva 4 a prúda Pokles napätia cez ňu je 8 V. Toto sú dve kľúčové hodnoty, na ktorých vám zvyčajne záleží - ako veľa prúdu preteká zaťaženie a aké napätie vidí.

	Ranorton	Odbočka	Súčet	Jednotky
Vložka	8	8	8	Vložka
I	10	4	14	A
R	0,8	2	0,57143	Ω

Rovnako ako v prípade Theveninovej vety, už sa nemusíte starať o zvyšok okruhu.Ten Iba hodnoty, na ktorých záleží sú súvisiace s nákladom.To uľahčuje analýzu, najmä ak experimentujete s rôznymi hodnotami zaťaženia.Nemusíte opakovať pri každom výpočte - jednoducho zapojte nové zaťaženie do rovnakého ekvivalentu Norton a znova riešite základný paralelný obvod.Šetrí čas a udržuje veci oveľa jednoduchšie.

Záver

Nortonova veta vám poskytuje jednoduchý a efektívny spôsob práce s lineárnymi elektrickými obvodmi.Namiesto toho, aby ste sa zaoberali veľkým, komplikovaným obvodom zakaždým, keď zmeníte záťaž, môžete ho nahradiť niečím oveľa ľahším spravovaním - A súčasný zdroj paralelne s odporom.Táto nová verzia sa správa rovnako ako originál, ale je ľahšie porozumieť a pracovať s ním.

V tomto článku ste sa naučili päť hlavných krokov na použitie Nortonovej vety:

• Odstráňte rezistor zaťaženia a vymeňte ho skratom.

• Vypočítajte prúd Norton, ktorý preteká krátkym.

• Vypnite všetky zdroje energie- Zdroje napätia sa stávajú drôtmi a súčasné zdroje sa stávajú prestávkami.

• Nájdite Nortonov odpor Pri pohľade na celkový odpor medzi otvorenými bodmi.

• Nakreslite posledný obvod Norton, opätovné pripojenie zaťaženia a jeho analýza pomocou jednoduchých pravidiel paralelného obvodu.

Pomocou tohto prístupu môžete rýchlo zistiť, ako sa bude záťaž správať bez toho, aby ste museli začať zakaždým.Či už testujete rôzne hodnoty alebo sa snažíte pochopiť, ako obvod funguje, Nortonova veta robí proces plynulejším a efektívnejším.Je to praktický nástroj na zmysel pre obvody a šetrenie času a zároveň dosahuje presné výsledky.
