Sprievodca EPM7256SQC208-10: Funkcie, pinout, programovanie, aplikácie a datasheet

Táto príručka sa týka všetko o EPM7256SQC208-10, o type programovateľného čipu vyrobeného spoločnosťou Intel (pôvodne spoločnosťou Altera).Pochádza z rodiny Max® 7000S a je známa tým, že je rýchla, spoľahlivá a ľahko sa programuje, zatiaľ čo je už vo vnútri zariadenia.Tento článok vysvetľuje, čo robí čip, ako funguje, kde sa používa, a prečo je to skvelá voľba, ak potrebujete pre svoj projekt silné a flexibilné logické zariadenie.

Katalóg

Prehľad EPM7256SQC208-10

Ten EPM7256SQC208-10 je súčasťou rodiny spoločnosti Intel (predtým Altera) MAX® 7000S, vysokovýkonný rozsah CPLD známy pre svoju robustnú programovateľnosť a optimalizáciu logiky.Tento model sa môže pochváliť asi 5 000 použiteľnými bránami a obsahuje 256 makrocellov umiestnených v rámci 208-kolíkového plastového štvorkolky (PQFP).Pracuje pri frekvencii až do 128,2 MHz a podporuje prevádzkové napätie 5,0 V, s maximálnym oneskorením šírenia 7,5 ns a prevádzkovým teplotným stropom +70 ° C.Kľúčovou vlastnosťou je jej programovateľnosť v systéme prostredníctvom vstavaného IEEE STD.1149.1 rozhranie JTAG, umožnenie dynamickej konfigurácie.Zariadenia Max® 7000S sa vyrábajú pomocou pokročilej technológie CMOS, ktorá ponúka funkcie, ako sú oneskorenia logiky pin-to-pin až 5 NS a protinávrhové frekvencie siahajúce až 175,4 MHz.Rodina predstavuje rôzne možnosti balíkov a je navrhnutá s programovateľnými makrocelovými žabkami, ktoré v niektorých prípadoch prispievajú k podstatným úsporám energie o 50% zníženie.Okrem toho obsahuje bezpečnostný kúsok na ochranu vlastníckych návrhov.

Ak vaša organizácia potrebuje solídne programovateľné logické riešenie, EPM7256SQC208-10 je spoľahlivou voľbou, preto nás kontaktujte ešte dnes a zaistite svoju hromadnú objednávku.

EPM7256SQC208-10 CAD modely

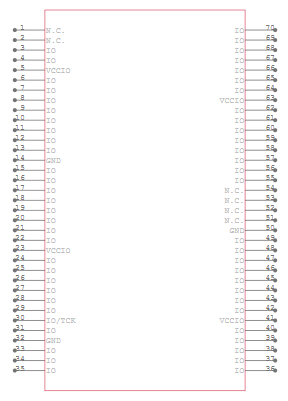

Symbol EPM7256SQC208-10

EPM7256SQC208-10 stopa

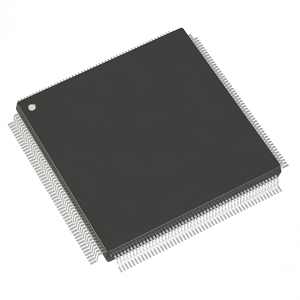

EPM7256SQC208-10 3D model

Funkcie EPM7256SQC208-10

• Vysoká hustota logiky: EPM7256SQC208-10 poskytuje asi 5 000 použiteľných brán a obsahuje 256 makrocellov.Vďaka tejto vysokej logickej kapacite je ideálna na implementáciu komplexných kombinovaných obvodov a efektívnu logickú integráciu v kompaktných dizajnoch.

• Rýchly výkon: S maximálnou prevádzkovou frekvenciou 128,2 MHz a oneskorením šírenia iba 7,5 ns tento CPLD zaisťuje rýchle spracovanie a čas rýchlej odozvy, čo je vhodné pre vysokorýchlostné aplikácie.

• Programovateľnosť v systéme (ISP): Vybavený IEEE STD.1149.1 Rozhranie JTAG, zariadenie umožňuje programovanie a testovanie systému bez potreby fyzického odstránenia, čo uľahčuje iteračný vývoj a aktualizácie.

• Pokročilá architektúra: Využitie maximálnej architektúry druhej generácie Altery a vyrobenej s pokročilou technológiou CMOS, EPM7256SQC208-10 ponúka zvýšený výkon a trvanlivosť, čím sa zabezpečuje spoľahlivosť v rôznych prevádzkových prostrediach.

• Riadenie energie: Zariadenie obsahuje programovateľné režimy úspory energie, ktoré môžu znížiť spotrebu energie o viac ako 50% na makrocel, podporujú energeticky efektívne návrhy a predĺženie výdrže batérie v prenosných aplikáciách.

• Bezpečnostné funkcie: Programovateľný bezpečnostný bit poskytuje ochranu pred neoprávneným prístupom a kopírovaním proprietárnych návrhov, ktoré efektívne chránia duševné vlastníctvo.

• Široké prevádzkové podmienky: Tento CPLD sa operuje pri 5,0 V a je schopný fungovať pri teplotách až do +70 ° C, prispôsobuje sa rôznym podmienkam životného prostredia, vďaka čomu je vhodný pre priemyselné aj komerčné aplikácie.

• Flexibilné I/O štandardy : Podporuje operácie rozhrania I/O MultiVolt ™, kompatibilné so systémami 3,3 V a 5,0 V.Táto flexibilita umožňuje plynulú integráciu s existujúcim a novým hardvérom, čím sa znižuje zložitosť systému a náklady.

• Podpora dizajnu: EPM7256SQC208-10 je podporovaný celým radom nástrojov navrhovania a možností programovania hardvéru, zjednodušuje proces vývoja a umožňuje zamerať sa skôr na inovácie ako na problémy s kompatibilitou.

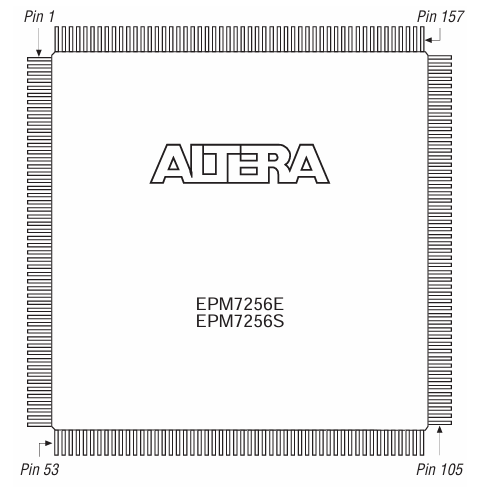

EPM7256SQC208-10 Pinout Diagram

Tento diagram zobrazuje rozloženie PIN pre čip EPM7256SQC208-10 od spoločnosti Altera.Čip má 208 kolíkov, usporiadaných na všetkých štyroch stranách v štvorcovom tvare.Pin 1 sa začína v ľavom hornom rohu a čísla idú okolo čipu v smere proti smeru hodinových ručičiek, dole po ľavej strane k kolíku 53, cez spodok až po kolík 105, po pravej strane k kolíku 157 a späť k pravému hornej časti hornej časti.Štítky vám pomôžu vedieť, kde začať a ako správne umiestniť čip na dosku obvodu.Názov v strede „EPM7256E / EPM7256S“ znamená, že toto rozloženie funguje pre obe verzie čipov.Tento diagram je dôležitý pri spájaní napájania, signálov alebo programovacích vedení s čipom.

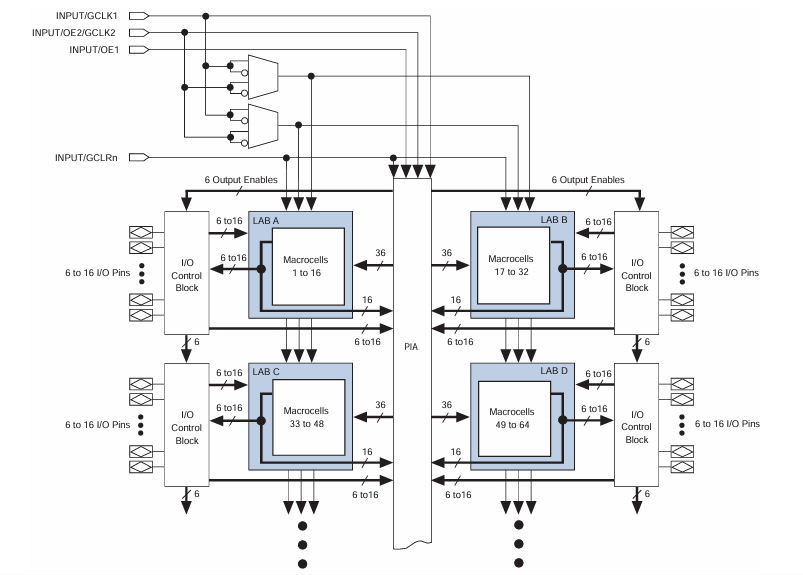

Bloková schéma EPM7256SQC208-10

Bloková schéma EPM7256SQC208-10 ukazuje, ako je čip usporiadaný na spracovanie digitálnych logických úloh.Má štyri hlavné logické bloky nazývané Lab A, B, C a D. Každý blok obsahuje 16 makrocellov, ktoré sú základnými dielmi budovy, ktoré vykonávajú logickú prácu.Celkovo je vo vnútri čipu 64 makrocellov.Okolo týchto logických blokov sú I/O ovládacie bloky, ktoré spájajú čip k vonkajšiemu svetu prostredníctvom vstupných a výstupných kolíkov.Každý riadiaci blok spravuje 6 až 16 kolíkov a podľa potreby necháva signály vstúpiť alebo z čipu.

V centre je programovateľné prepojené pole (PIA), ktoré pôsobí ako diaľničný systém, ktorý umožňuje signály pohybovať sa medzi logickými blokmi a I/O pinmi.To vám umožní smerovať údaje akýmkoľvek spôsobom, ktorý potrebujete pre svoj návrh.Vľavo hore, diagram zobrazuje niektoré riadiace vstupy, ako sú Global Clock (GCLK), výstupné povolenie (OE) a Clear (GCLR).Tieto signály pomáhajú riadiť načasovanie a správanie logických obvodov cez čip.

Špecifikácie EPM7256SQC208-10

Typ	Parameter
Výrobca	Alterna/Intel
Séria	Max® 7000s
Balenie	Podnos
Stav	Zastaraný
Programovateľný typ	V systéme programovateľné
Čas oneskorenia TPD (1) max	10 ns
Dodávka napätia - vnútorná	4,75 V ~ 5,25V
Počet logických prvkov/blokov	16
Počet makrocellov	256
Počet brán	5000
Počet I/O	164
Prevádzková teplota	0 ° C ~ 70 ° C (TA)
Montáž	Povrchová montáž
Balenie	208-bfqfp
Balík dodávateľských zariadení	208-PQFP (28x28)
Základné číslo produktu	EPM7256

Aplikácie EPM7256SQC208-10

Priemyselná automatizácia

EPM7256SQC208-10 sa vo veľkej miere používa v systémoch priemyselnej automatizácie.Jeho vysoká logická hustota a rýchly výkon umožňujú zložité riadiace úlohy, ktoré plynulo prepojujú so senzormi a ovládacími činmi.Tento CPLD je ideálny na zvýšenie presnosti a účinnosti vo výrobných linkách, systémoch riadenia procesov a robotických aplikácií.

Telekomunikácie

V telekomunikáciách tento CPLD vyniká pri riadení toku údajov a integrity signálu v sieťach.Podporuje funkcie, ako je konverzia signálu, smerovanie a spracovanie v prepínačoch a smerovačoch, zabezpečujúc robustné a efektívne komunikačné infraštruktúry.

Automobilové systémy

V automobilovom priemysle prispieva toto zariadenie k spoľahlivosti a sofistikovaniu systémov, ako sú jednotky riadenia motora, infotainmentové systémy a technológie asistencie vodiča.Vďaka jeho robustnému výkonu v rôznych podmienkach je vhodný pre bezpečnostné kritické aplikácie.

Zdravotníctvo

Presnosť a programovateľnosť EPM7256SQC208-10 ho robia cenným v zdravotníckych zariadeniach, kde je dôležitá presná kontrola a spoľahlivá prevádzka.Používa sa v zariadeniach na monitorovanie vitálov pacientov, riadenie diagnostických nástrojov a automatizáciu dodávania liečby.

Letectvo a obrana

V leteckom a obrane sa EPM7256SQC208-10 používa v systémoch vyžadujúcich vysokú úroveň spoľahlivosti a výkonu, ako sú satelitná komunikácia, navigačné pomôcky a vojenské hardvérové ​​kontroly.Jeho schopnosť pôsobiť v extrémnych podmienkach je prospešná.

Vzdelávacie a výskumné inštitúcie

Tento CPLD je obľúbený aj vo vzdelávacích prostrediach a výskumných projektoch, kde jeho preprogramovateľnosť a flexibilita uľahčujú experimentovanie a učenie sa v digitálnom dizajne a elektronike.Umožňuje efektívne prototyp a testovať rôzne logické návrhy.

EPM7256SQC208-10 Podobné časti

• EPM7256ERC208-12

• EPM7256SQC208-15

• EPM7256EQC160-20

EPM7256SQC208-10 Programovacie kroky

1. Zadajte režim ISP

Tento počiatočný krok je dôležitý, pretože prechádza CPLD z režimu normálneho prevádzkového režimu do režimu programovania v systéme (ISP).To sa dosiahne odoslaním konkrétneho príkazu prostredníctvom rozhrania JTAG.Počas tohto procesu sú všetky I/O kolíky CPLD Tri-Stated (zakázané), aby sa predišlo akémukoľvek rušeniu alebo konfliktu s inými komponentmi obvodu.Prechod do režimu ISP pripravuje zariadenie na bezpečné programovanie a trvá asi 1 milisekund.

2. Skontrolujte ID

Akonáhle je v režime ISP, systém vykoná kontrolu ID, aby sa zabezpečilo, že je naprogramované správne zariadenie.Zahŕňa to čítanie jedinečného kremíkového ID zariadenia prostredníctvom rozhrania JTAG.Tento krok je vhodný na overenie, či sa programové príkazy a údaje budú odoslané na správne zariadenie, čím sa zabráni chybnému programovaniu a potenciálnemu poškodeniu zariadení.

3. Objemové vymazanie

Predtým, ako môžu byť nové údaje naprogramované, musia sa vymazať existujúce údaje v rámci CPLD.Všeobecný krok vymaže efektívne vyčistí všetky programovateľné bunky v zariadení.To sa robí posunutím v inštrukcii ERASE a potom použitím 100-mililisekundového impulzu, ktorý vymaže celý čip.Tento krok je dôležitý na zabezpečenie toho, aby nezasahovali do nového programovania žiadne zvyšky predchádzajúcich konfigurácií.

4. Program

Tento krok zahŕňa skutočné programovanie CPLD, kde sú do zariadenia zapísané nové konfiguračné údaje.Dáta a zodpovedajúce adresy sa presunú do zariadenia prostredníctvom rozhrania JTAG.Každá adresa a dátový pár vyžaduje programovací impulz na zabezpečenie toho, aby boli údaje správne zapísané do neprchavých pamäťových buniek CPLD.Tento krok sa opakuje pre každý dátový bod v mape pamäte zariadenia.

5. overte

Po programovaní, je potrebné overiť, či boli údaje správne napísané do zariadenia.Tento krok overovania zahŕňa prečítanie naprogramovaných údajov z každej adresy a ich porovnanie s pôvodnými vstupnými údajmi.Tento krok zaisťuje integritu údajov a potvrdzuje, že proces programovania bol úspešný bez akýchkoľvek chýb.

6. Vykonajte režim ISP

Posledným krokom v procese programovania je opustiť režim ISP a vrátiť CPLD do normálneho prevádzkového režimu.To sa deje odoslaním iného príkazu prostredníctvom rozhrania JTAG.Po úspešnom výstupe sú I/O piny reaktivované a zariadenie obnoví normálnu funkciu.Tento krok tiež zvyčajne trvá asi 1 milisekund.

EPM7256SQC208-10 Výhody

Neprchavá konfigurácia

EPM7256SQC208-10 využíva technológiu EEPROM, čo jej umožňuje natrvalo ukladať svoju konfiguráciu.Táto neprchavá povaha znamená, že zariadenie nemusí načítať svoje konfiguračné údaje z externej pamäte zakaždým, keď je zapnuté.To má za následok rýchlejšie časy spustenia a znižuje celkovú zložitosť návrhu hardvéru odstránením potreby ďalších komponentov úložného priestoru konfigurácie.

Programovateľnosť v systéme (ISP)

Jednou z vynikajúcich funkcií EPM7256SQC208-10 je jej podpora programovateľnosti v systéme.To umožňuje naprogramovanie a preprogramovanie zariadenia, keď je vložené do koncovej aplikácie bez toho, aby bolo potrebné fyzicky odstrániť.Táto schopnosť zjednodušuje aktualizácie a úpravy, poskytuje flexibilitu a ľahké použitie počas vývoja a počas celého životného cyklu produktu.

Vysoký počet I/O počet a logická hustota

Zariadenie ponúka značné množstvo logických zdrojov a vstupno -výstupných špendlíkov s 256 makrocelmi a 164 používateľskými I/O pinmi.Tento vysoký počet I/O a logická hustota umožňuje integráciu viacerých funkcií do jedného čipu, čo uľahčuje zložitejšie vzory pri zachovaní priestoru na doske DPS.Táto výhoda je prospešná v aplikáciách, kde je priestor na doske na prémiu a je dôležitá multifunkčnosť.

Rýchle oneskorenie pin-to-pin

S maximálnym oneskorením pin-to-pin iba 10 ns môže EPM7256SQC208-10 vykonávať vysokorýchlostné logické operácie.Tento rýchly čas odozvy je vynikajúci v aplikáciách, ktoré si vyžadujú rýchle možnosti spracovania, ako je vysokorýchlostná komunikácia alebo výpočtové počítače, čo zaisťuje, že systém spĺňa prísne výkonnostné kritériá.

Široká kompatibilita s napätím

EPM7256SQC208-10 je navrhnutý tak, aby bol flexibilný, pokiaľ ide o kompatibilitu napätia, podporuje vnútornú prevádzku pri 5 V a I/O úrovniach pri 3,3 V. Táto schopnosť dvojitého napätia umožňuje zariadeniu ľahko prepojiť sa so systémami 3,3 V a 5 V, čím sa znižuje potreba prekladateľov napätia a zjednodušenie systému systému.

EPM7256SQC208-10 Rozmery obalu

• Typ balíka: 208-BFQFP (plastový plochý balík Quad)

• Počet kolíkov: 208 vodcov

• Veľkosť tela (L × W): 28 mm × 28 mm

• Montáž: Technológia povrchovej montáže (SMT)

• Rozstup: Typicky 0,5 mm medzi kolíkmi (štandard pre BFQFP)

• Materiál: Plast

• Hrúbka obalu: Približne 3,5 mm (podľa výrobcu sa mierne líši)

• Tepelné vlastnosti: Žiadna exponovaná podložka;Štandardné okolie disipácie prostredníctvom dosky

• Podnos: Dodávané v zásobníkoch na manipuláciu s objemom a automatizáciu na výber

EPM7256SQC208-10 Výrobca

EPM7256SQC208-10 bol pôvodne vyvinutý a vyrobený Spoločnosť Altera Corporation, popredný priekopník v programovateľných logických zariadeniach známych pre svoju sériu CPLDS Max® 7000S.V roku 2015 získala Altera Spoločnosť Intel Corporation, jeden z najväčších výrobcov polovodičov na svete.Od akvizície spoločnosť Intel naďalej podporovala a integrovala spoločnosť Altera CPLD a FPGA Technologies v rámci svojej skupiny programovateľných riešení.EPM7256SQC208-10 predstavuje dedičstvo spoločnosti Intel v ponuke vysoko výkonných programovateľných logických riešení v systéme prispôsobené širokej škále priemyselných, telekomunikačných a vložených aplikácií.Aj keď je teraz klasifikovaná ako zastaraná, časť odráža dlhodobý záväzok spoločnosti Intel voči spoľahlivým a flexibilným programovateľným logickým zariadeniam.

Záver

EPM7256SQC208-10 je inteligentný a spoľahlivý čip, ktorý pomáha digitálnym systémom bežať hladko.Šetrí napájanie, podporuje rôzne napätia a umožňuje vám ho naprogramovať, keď je už nainštalovaný, čo uľahčuje aktualizácie.Aj keď je to teraz starší čip, ostatní ho stále používajú, pretože funguje dobre vo všetkých druhoch systémov.Ak potrebujete solídny čip na ovládanie logiky vo svojom dizajne, je to skvelá voľba.Kontaktujte nás ešte dnes, ak si ho chcete objednať vo veľkom.
