XC4VLX100-10FFG1148C FPGA: Funkcie, špecifikácie, aplikácie a programovanie

Ak pracujete so zložitými digitálnymi návrhmi, XC4VLX100-10FFG1148C vám poskytne energiu a flexibilitu, ktorú potrebujete.Táto FPGA obsahuje vysokú logickú kapacitu, vstavanú pamäť a veľké množstvo vstupno-výstupných kolíkov, vďaka čomu je ideálny pre náročné aplikácie.V tejto príručke sa dozviete viac o jej funkciách, výkone, parametroch načasovania, aplikáciách, programových krokoch, kladoch a nevýhodách, detailoch obalov a pozadí výrobcu.

Katalóg

Čo je XC4VLX100-10FFG1148C?

Ten Xc4vlx100-10ffg148c je vysoko výkonná FPGA z Xilinx (teraz AMD), ktorá patrí do rodiny Virtex-4 LX, ktorá bola postavená na medi 90 nm.Toto zariadenie je určené pre komplexné implementácie digitálnej logiky a je súčasťou série LX, ktorá zdôrazňuje logické a pamäťové zdroje bez vysokorýchlostných sériových transceiverov.Identifikované svojím balíkom FCBGA 1148-Ball a komerčným hodnotením teploty, predstavuje jednu z možností s vyššou kapacitou v rámci zostavy LX.

Hľadáte XC4VLX100-10FFG1148C?Kontaktujte nás a skontrolujte aktuálne zásoby, dodací čas a ceny.

XC4VLX100-10FFG1148C Funkcie

• Vysoká logická kapacita

XC4VLX100-10FFG1148C poskytuje logické bunky 110 592, čo umožňuje implementáciu komplexných digitálnych návrhov na jednom zariadení.Vďaka tejto veľkej logickej kapacite je vhodná pre funkcie spracovania a riadenia s vysokou hustotou.

• Zabudovaná a distribuovaná pamäť

Integruje okolo 4,22 Mbits celkovej pamäte, kombinuje blok RAM a distribuovanú RAM.Táto pamäťová architektúra podporuje efektívne ukladanie údajov, vyrovnávanie a spracovanie na čipe bez potreby rozsiahlej externej pamäte.

• Rozsiahle zdroje I/O

Zariadenie ponúka 768 vstupno -výstupných kolíkov používateľa, čo poskytuje flexibilitu na rozhranie s rôznymi externými komponentmi a systémami.Tieto I/OS podporujú širokú škálu štandardov prostredníctvom funkcie Selectio ™, čím sa zvyšuje pripojenie na úrovni dosky.

• Vysokovýkonný jadro

FPGA, ktorá pracuje pri jadrovom napätí 1,2 VTo zaisťuje spoľahlivú prevádzku v náročných vysokorýchlostných aplikáciách.

• Komerčný teplotný rozsah

Menené na 0 ° C až +85 ° C, zariadenie je určené pre komerčné prostredia.Udržiava stabilný výkon v typických prevádzkových podmienkach pre priemyselné a zabudované systémy.

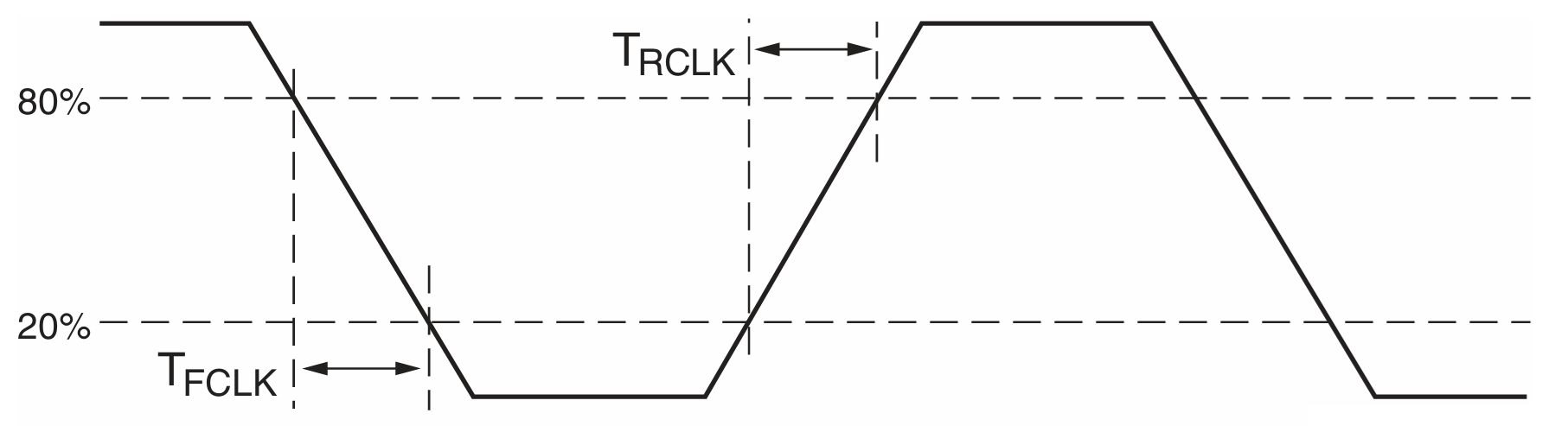

Referenčné parametre časovania hodín

Diagram ukazuje merania času zvyšovania a poklesu hodín pre XC4VLX100-10FFG1148C so zameraním na T_Rclk (Čas nárastu) a T_Fclk (čas pádu) medzi 20% a 80% úrovňami napätia hodinového signálu.Zobrazuje, ako rýchlo sa hodiny prechádzajú z nízkych na vysoké a vysoké na nízky, čo je skvelé na udržanie integrity načasovania a spoľahlivej prevádzky FPGA.Presná kontrola týchto hrán zaisťuje presnú synchronizáciu vnútornej logiky a vonkajších rozhraní.V XC4VLX100-10FFG1148C je udržiavanie správnych časov zvýšenia a poklesu dôležité pre stabilný vysokorýchlostný výkon a minimalizácia skreslenia signálu.

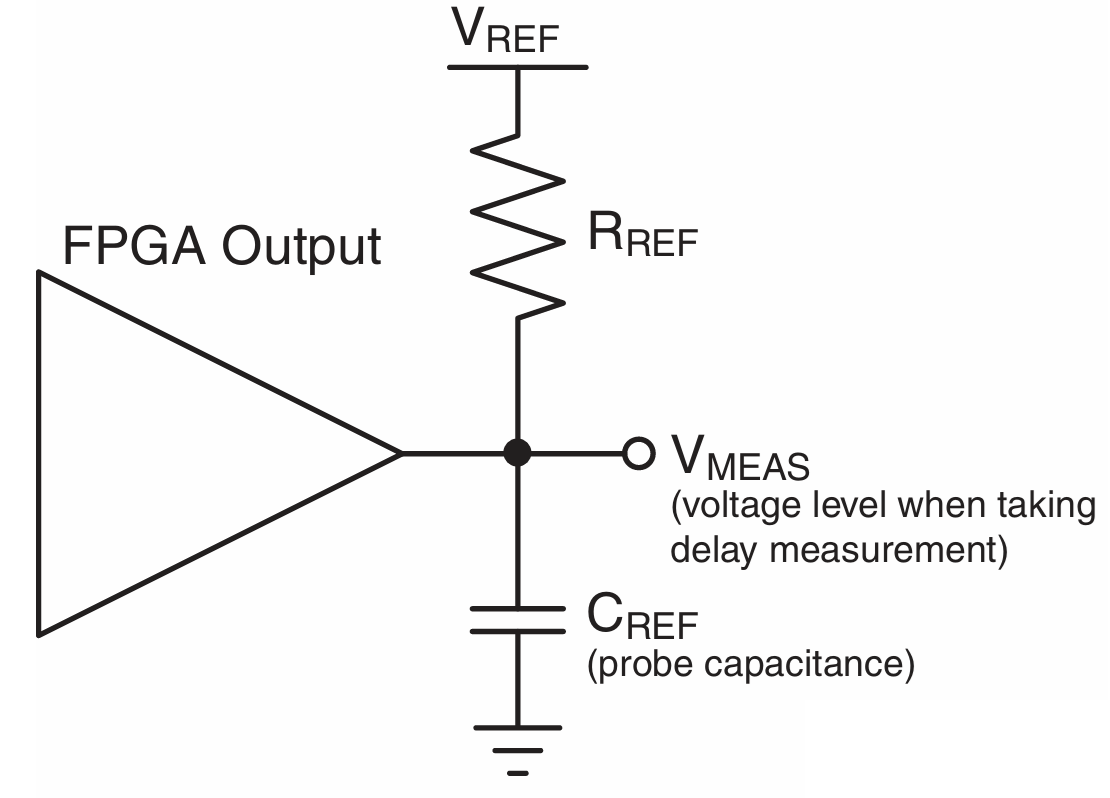

Zovšeobecnené nastavenie testu

Schéma ilustruje zovšeobecnené nastavenie testu, ktoré sa používa na meranie oneskorení výstupu a charakteristiky signálu XC4VLX100-10FFG1148C FPGA.Referenčný rezistor (r_Rozhodnúť) a kondenzátor (c_Rozhodnúť) sú pripojené k výstupu FPGA s V._Merať predstavuje úroveň napätia, pri ktorej sa vykonávajú merania načasovania.Toto štandardizované nastavenie zaisťuje konzistentné a presné meranie oneskorení prechodu signálu v rôznych testovacích prostrediach.Pre XC4VLX100-10FFG1148C je to dôležité na overenie vysokorýchlostného výkonu I/O a zabezpečenie toho, aby zariadenie spĺňa špecifikácie načasovania v reálnych aplikáciách.

XC4VLX100-10FFG1148C Špecifikácie

Typ	Parameter
Výrobca	Amd/xilinx
Séria	Virtex®-4 lx
Balenie	Podnos
Stav	Aktívny
Počet laboratórií/CLB	12288
Počet logických prvkov/buniek	110592
Celkový baranový kúsok	4423680
Počet I/O	768
Napätie - napájanie	1,14 V ~ 1,26 V
Montáž	Povrchová montáž
Prevádzková teplota	0 ° C ~ 85 ° C (TJ)
Balenie	1148-BBGA, FCBGA
Balík dodávateľských zariadení	1148-FCPBGA (35 × 35)
Základné číslo produktu	XC4VLX100

Aplikácie XC4VLX100-10FFG1148C

1. Systémy na spracovanie digitálneho signálu (DSP)

Model XC4VLX100-10FFG1148C je vhodný na implementáciu vysoko výkonných algoritmov DSP vďaka svojej veľkej logickej kapacite a vloženej pamäte.Môžete zostaviť potrubia na mieru spracovania, ktoré včas zvládajú intenzívne výpočty.Vďaka tomu je ideálny pre aplikácie, ako je spracovanie obrazu, radarové systémy a pokročilé filtrovanie.

2. Zrýchlenie vloženého systému

Vďaka svojej flexibilnej architektúre sa zariadenie široko používa na urýchlenie funkcií vstavaného systému, ako je manipulácia s protokolom, správa zbernice a vykladanie hardvéru.Posunutím úloh zo softvéru na tkaninu FPGA zlepšuje reakciu systému.To umožňuje optimalizovať výkon pri zachovaní flexibility dizajnu.

3. Komunikácie a sieťové vybavenie

Vďaka vysokým počtu a spracovateľských aktivít FPGA je vhodná pre komunikačnú infraštruktúru vrátane prepínačov, smerovačov a mostov rozhrania.Dokáže spravovať komplexné sieťové protokoly a dátové toky s vysokou šírkou šírky s nízkou latenciou.Vďaka tomu je spoľahlivou voľbou pre systémy na vytváranie chrbtových sietí a systémov dátových centier.

4. Vysokorýchlostné získavanie a spracovanie údajov

XC4VLX100-10FFG1148C vyniká v aplikáciách, ktoré vyžadujú rýchle zachytávanie a spracovanie údajov, ako je prístrojové vybavenie a vedecké vybavenie.Jeho vstavaná pamäť a logické zdroje umožňujú rýchle vyrovnávanie a paralelné manipulácie s údajmi.To zaisťuje efektívne zaobchádzanie s veľkými objemmi údajov v prostrediach.

Xc4vlx100-10ffg148c Podobné časti

Špecifikácia	Xc4vlx100-10ffg148c	Xc4vlx100-10ffg148i	Xc4vlx100-11ffg1148c	Xc4vlx100-10ff1148c	XC4VLX100-10FFG1513C	Xc4vlx100-12ffg1148c
Výrobca	Xilinx (AMD)	Xilinx (AMD)	Xilinx (AMD)	Xilinx (AMD)	Xilinx (AMD)	Xilinx (AMD)
Rodina	Virtex-4 lx	Virtex-4 lx	Virtex-4 lx	Virtex-4 lx	Virtex-4 lx	Virtex-4 lx
Logická kapacita	110 592 buniek	110 592 buniek	110 592 buniek	110 592 buniek	110 592 buniek	110 592 buniek
Typ balíka	Fcbga	Fcbga	Fcbga	Fcbga	Fcbga	Fcbga
Počet loptičiek	1148	1148	1148	1148	1513	1148
Rýchlosť	–10	–10	–11	–10	–10	–12
Teplota	Komerčné (c)	Industrial (I)	Komerčné (c)	Komerčné (c)	Komerčné (c)	Komerčné (c)
Napätie jadra	1,2 V	1,2 V	1,2 V	1,2 V	1,2 V	1,2 V
Prevádzkový teplotný rozsah	0 ° C až +85 ° C	–40 ° C až +100 ° C	0 ° C až +85 ° C	0 ° C až +85 ° C	0 ° C až +85 ° C	0 ° C až +85 ° C
Rozdiel	Základná časť, štandardná PKG	Podpora priemyselnej teploty	Vyššia rýchlosť	Chýba označenie „G“	Väčší balík, viac I/O	Najrýchlejší stupeň rýchlosti v sérii

XC4VLX100-10FFG1148C Programovacie kroky

Pred programovaním XC4VLX100-10FFG1148C musíte zabezpečiť, aby vaše vývojové prostredie a konfiguračné súbory boli správne nastavené.Zariadenie podporuje viac režimov konfigurácie, takže výber správneho skorého zabezpečenia plynulého a úspešného procesu programovania.

1. Vypnite zariadenie

Začnite pomocou energie na FPGA pomocou požadovaných napäťových koľajníc (VCCINT, VCCAUX a VCC_CONFIG).Musíte sa ubezpečiť, že tieto napätia dosiahnu stabilné úrovne pred začiatkom akejkoľvek konfigurácie.Správne sekvenovanie výkonu je dobré, aby sa zabránilo inicializačným chybám.

2. Vyberte režim konfigurácie

Ďalej FPGA vzorkuje svoje piny režim na stúpajúcom okraji init_b, aby sa určilo, ktorá metóda konfigurácie sa má použiť.V závislosti od vášho nastavenia si môžete vybrať z JTAG, Slave Serial, Master Serial alebo SelectMap.Uistite sa, že kolíky režimu sú nastavené správne, pretože ovládajú, ako sa načíta Bitstream.

3. Inicializujte zariadenie

FPGA vymaže svoju konfiguračnú pamäť a pripravuje sa na zaťaženie bitov počas inicializácie.V tejto fáze sa signály ako init_b, gwe a GTS používajú na nastavenie zariadenia na známy stav.Mali by ste zabezpečiť, aby sa všetky inicializačné signály správali podľa očakávania pred pokračovaním.

4. Načítať bitstream

Pomocou zvoleného rozhrania teraz streamujete konfiguračný Bitstream do FPGA.Napríklad, ak používate JTAG, BitStream sa sériovo presunie do konfiguračnej pamäte zariadenia.Pre úspešné programovanie je potrebný presný a úplný prenos bitov.

5. Spustite proces konfigurácie

Po úplnom načítaní BitStream opustí FPGA režim posunu a začne spúšťaciu sekvenciu.Príkaz JStart alebo ekvivalentný proces spúšťa zariadenie na dokončenie konfigurácie.Musíte umožniť FPGA dokončiť túto fázu bez prerušenia.

6. Kompletná konfigurácia a zadajte režim používateľa

FPGA automaticky kontroluje integritu BitStream pomocou CRC a ak je platná, uplatňuje signál HON.Akonáhle sa to stane, logika používateľa sa stane aktívnou a zariadenie funguje podľa vášho návrhu.V tomto bode je proces konfigurácie dokončený a FPGA je plne funkčný.

7. Voliteľné overenie

Nakoniec môžete vykonať krok Readback alebo overovanie, aby ste zaistili, že konfigurácia bola úspešná.To sa dá dosiahnuť prostredníctvom JTAG alebo SelectMap, v závislosti od použitého režimu.Aj keď je voliteľné, dôrazne sa odporúča pre systémy na potvrdenie správneho programovania.

XC4VLX100-10FFG1148C Výhody a nevýhody

Výhody

• Nižšia celková spotreba energie v porovnaní s mnohými 90 nm FPGA.

• Podporované zrelým a stabilným ekosystémom dizajnu.

• Silný pomer výkonu k nákladom pre svoju generovanie.

• Modulárna architektúra ASMBL zlepšuje efektívnosť dizajnu.

• Spoľahlivá, osvedčená platforma pre dlhoročné vzory.

Nevýhody

• Na základe staršej technológie s obmedzenou budúcou podporou.

• Chýbajú vysokorýchlostné sériové vysielače nájdené v novších rodinách.

• Nižšia škálovateľnosť a flexibilita v porovnaní s modernými FPGA.

• Potenciálne získavanie problémov v dôsledku veku produktu.

• Vyžaduje starostlivú energiu a tepelné riadenie pri vysokom využití.

XC4VLX100-10FFG1148C Rozmery obalu

Parameter	Rozmery
Typ balíka	FFG1148 (Flip-Chip Fine-Pitch BGA)
Výška lopty	1,00 mm
Veľkosť tela balenie (L × W)	35,00 mm × 35,00 mm
Veľkosť tela balenie (L × W, palec)	1,378 v × 1,378 v
Celková výška balíka (a)	3,40 mm (typické)
Celková výška obalu (A, palec)	0,134 in (typické)
Tolerancia veľkosti tela	± 0,20 mm
Poľa lopty	34 × 34 (1,00 mm rozstupová mriežka)
Počet loptičiek	1 148 loptičiek
Priemer lopty (nominálne)	0,60 mm
Hrúbka substrátu (B)	~ 1,00 mm
Výška odstupu (A1)	0,40 mm (nominálne)
Veľkosť slimáka / kovovej čiapky	~ 32 mm štvorcový (typická oblasť horného kovu)
Montáž	Povrchová montáž

XC4VLX100-10FFG1148C Výrobca

XC4VLX100-10FFG1148C sa vyrába Xilinx, priekopník v oblasti programovateľných logických zariadení.V roku 2022 sa Xilinx stal súčasťou AMD (Pokročilé mikro zariadenia), čo ďalej posilňuje svoju pozíciu vo vysokovýkonných výpočtových a adaptívnych technológiách.Táto fúzia kombinuje odborné znalosti spoločnosti XilInx FPGA s vedením spracovania AMD, čím zabezpečuje robustnú dlhodobú podporu a inovácie pre produkty, ako je napríklad XC4VLX100-10FFG148C.

Záver

XC4VLX100-10FFG1148C vyniká svojím veľkým počtom logických buniek, flexibilnou architektúrou pamäte, širokým I/O schopnostiam a solídnym výkonom v rámci jej generovania.Podporuje vysokorýchlostné prekladanie a spoľahlivú integritu signálu, vďaka čomu je vhodná pre náročné aplikácie v DSP, sieťových a zabudovaných systémoch.Aj keď ponúka osvedčenú stabilitu a zrelý ekosystém, odráža starú technológiu s určitými obmedzeniami škálovateľnosti a získavania zdrojov, vďaka čomu je starostlivé zváženie pre moderné návrhy dôležité.

Datasheet pdf

XC4VLX100-10FFG1148C DataShety:

Virtex-4 FPGA DC/Switching Charakteristics.pdf
