Ako zvoliť rýchle fúzy a pomalé fúzy, ktoré chránia napájacie obvody

Tento článok vysvetľuje kľúčové rozdiely medzi rýchlymi poistkami a poistkami pomalého fúka (časovo oneskorené) vrátane toho, ako fungujú, ich typov, výhod a tam, kde sa najlepšie používajú.Zahŕňa, ako každá poistka reaguje na súčasné prepätia, druhy obvodov, ktoré chránia, a praktické tipy na výber správnej poistky na základe typu záťaže, inrush prúdu a citlivosti komponentov.

Katalóg

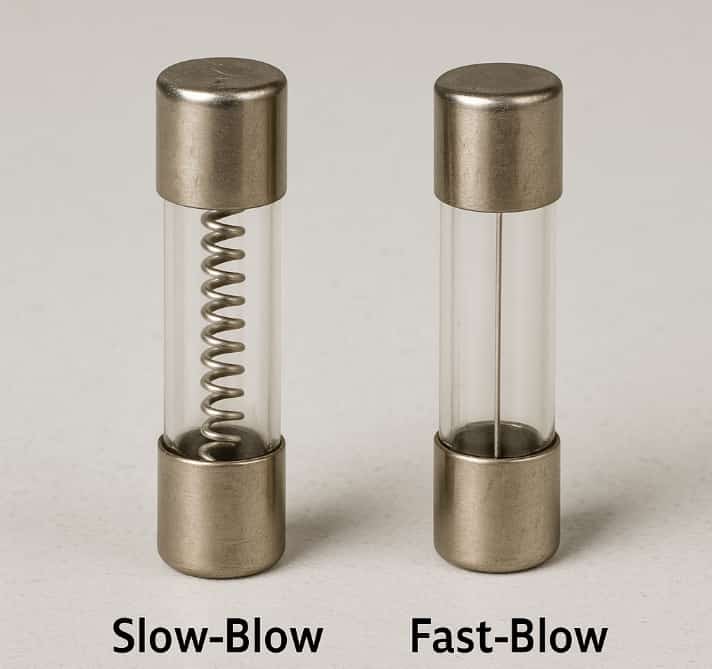

Obrázok 1: Poistky pomalého a rýchleho fúz

Rýchla fúza

Rýchla poistka, ktorá sa tiež nazýva rýchlo pôsobiaca poistka, je navrhnutá tak, aby reagovala takmer okamžite na nadprúdové podmienky.Poskytuje okamžitú ochranu citlivým elektronickým komponentom a elektrickým obvodom.Vďaka tomu je ideálne pre aplikácie, kde aj krátke nárast môže spôsobiť vážne škody.Výber správnej rýchlej poistky bude chrániť napájacie zdroje, kontrolné dosky a presné nástroje zo skratov a náhlych prúdových hrotov.

Pracovný princíp rýchlej fúzy

Poista s rýchlym fázou funguje na jednoduchom, ale vysoko účinnom mechanizme.Vo vnútri jeho tela je tenký kovový drôt alebo prúžok navrhnutý tak, aby sa rýchlo rozpustil, keď prúd prekoná menovitý limit.Jeho nízka tepelná zotrvačnosť spôsobuje, že prvok reaguje takmer okamžite.Zvyčajne v rámci milisekúnd počas preťaženia alebo skratu.

Keď prúdi nadmerný prúd, kovový vodič sa rýchlo zahreje cez vykurovanie joule (straty I²R).Akonáhle teplota dosiahne svoj bod topenia, drôt sa rozbije a preruší obvod, čím odrežte poruchový prúd skôr, ako môže spôsobiť poškodenie.Táto rýchla reakcia spôsobuje, že rýchly roztok poistkov je obzvlášť vhodný na zabezpečenie citlivých polovodičov, riadiacich obvodov a zdrojov energie, kde by mohol byť škodlivý aj okamih nárast.

Poistka pomaly

Obrázok 2: Poistka pomalého fúka

Pomalou poistkou je tiež známa ako poistka na oneskorenie.Je navrhnutý tak, aby toleroval krátkodobé prúdenie prúdu bez okamžitého fúkania.Tento typ poistky je obzvlášť užitočný v napájacích obvodoch, kde sú bežné prúdy.Tým, že sa umožní krátke prepätia, zatiaľ čo chráni pred trvalým preťažením alebo skratom, pomalé poistky pomáhajú udržiavať spoľahlivú prevádzku a minimalizovať nepríjemné zakopnutie v priemyselných a elektronických systémoch.

Pracovný princíp pomaly fúzy

Na rozdiel od rýchlych fúz, ktoré reagujú takmer okamžite, poistka pomaly fúzy obsahuje špeciálny prvok.Tento prvok je často stočený drôt alebo drôt s spájkovacím kĺbom.Oni oneskoruje čas otvárania počas krátkych prepätí.Keď dôjde k dočasnému inrush prúdu, prvok poistky sa postupne zahrieva, ale hneď sa neroztopí.Toto časové oneskorenie dáva zariadeniam hladným napájaním šancu stabilizovať sa bez prerušenia obvodu.

Ak nadprúd pretrváva za navrhnutým prahom časového oneskorenia, prvok poistky sa naďalej zahrieva cez vykurovanie jouly (straty I²R), až kým nedosiahne bod topenia.V tejto fáze prvok otvára obvod, zastavuje prietok prúdu a chránil komponenty pred poškodením.

Rôzne typy rýchlej fúzy a pomaly fúzy

Obrázok 3: Poistka sklenenej trubice

• Sklenená trubica poistky

Toto sú najbežnejšie poistky, ktoré sa skladajú zo skleneného tela s kovovými koncovými čiapkami.Umožňujú ľahkú vizuálnu kontrolu skontrolovať, či sa poistka vyfúkla.Typické aplikácie zahŕňajú spotrebnú elektroniku, prístrojové vybavenie a napájacie zdroje s nízkym napätím.

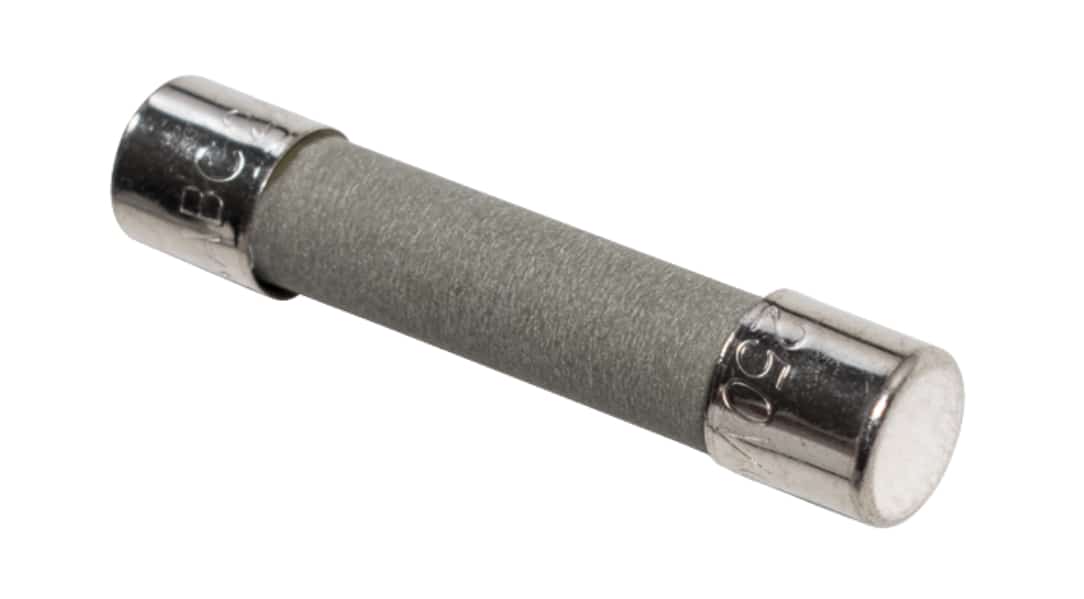

Obrázok 4: Poistka keramickej trubice

• Keramická trubica poistky

Keramické poistky ponúkajú vyššie hodnotenie prerušenia a lepšie potlačenie oblúka v porovnaní so sklenenými poistkami.Sú uprednostňované pre vysokonapäťové alebo vysoké napájacie napájacie obvody, napríklad v priemyselných riadiacich paneloch, systémoch UPS a jednotkách distribúcie energie.

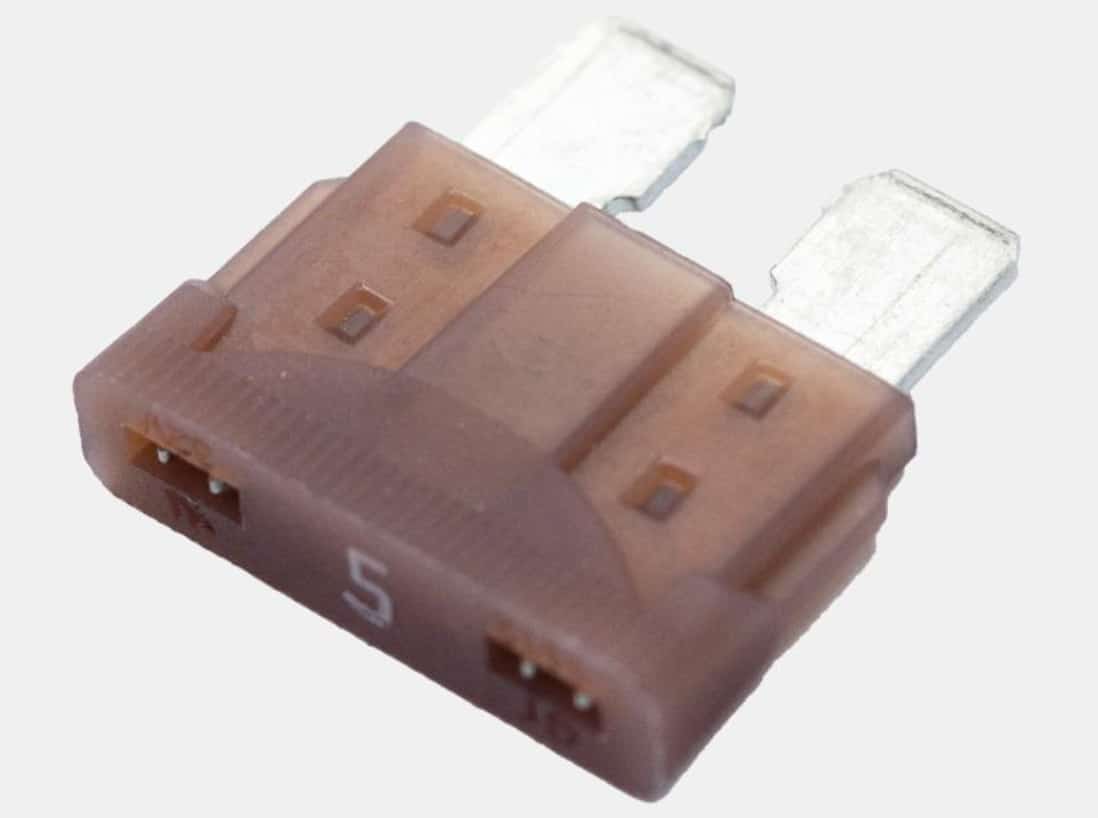

Obrázok 5: Poistka typu čepele

• Poistky typu čepele

Tieto poistky, ktoré sa často vyskytujú v Automotive a nízko napätí DC, tieto poistky používajú ploché, doplnkové terminály na rýchle výmenu.Ich rýchlo pôsobiaci charakter poskytuje okamžitú ochranu elektroniky vozidla, riadiacich modulov a pomocných obvodov.

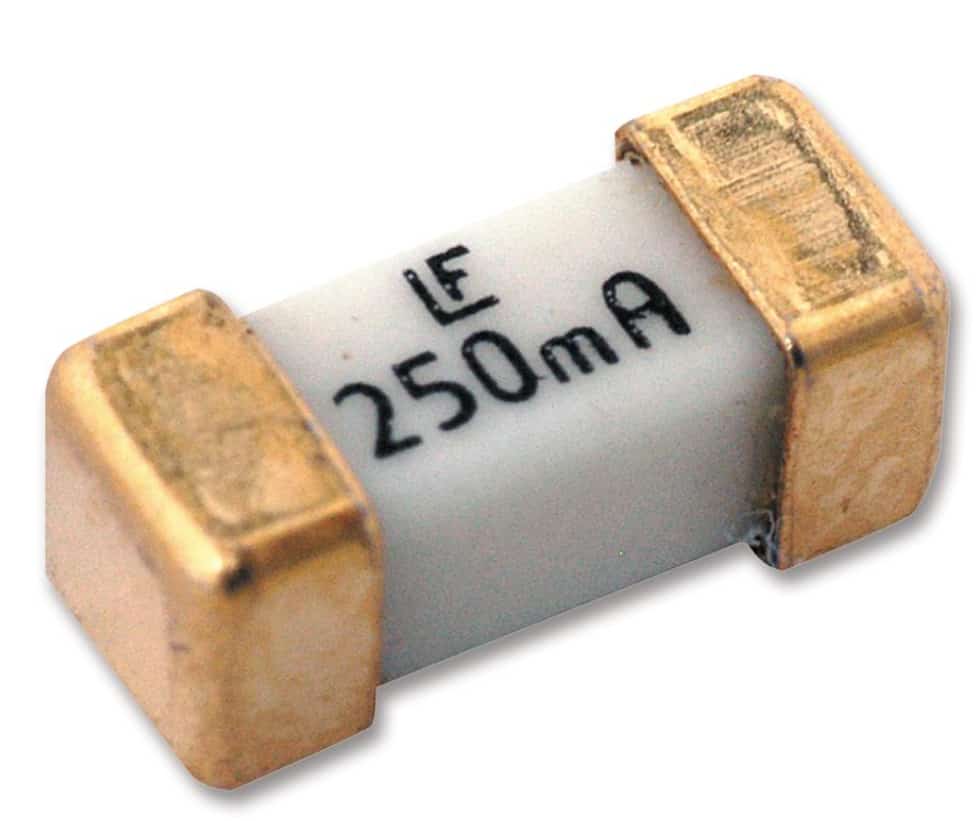

Obrázok 6: Poistka SMD

• Poistky na povrchové namáhanie (SMD)

Tieto kompaktné poistky sú navrhnuté pre moderné PCB a zostavu povrchovej montáže.Bežne sa používajú v notebookoch, napájacích adaptéroch a kompaktnej výkonovej elektronike, ktoré si v malej stope vyžadujú presnú nadprúdovú ochranu.

Výhody používania rýchleho flučovania a pomaly fúzy

Výhoda	Rýchla fúza	Poistka pomaly
1. Ochrana obvodov	Rýchlo reaguje na poruchy, rezanie energie V milisekundách na ochranu citlivých častí.	Zvládne krátke prepätia bez fúkania, Potom chráni, ak preťaženie pokračuje.
2. Dlhšia životnosť zariadenia	Prestane rýchlo poškodzovať prúdy a znižovať sa Noste na komponentoch.	Nechajte neškodné prepätia, čím poskytne vyvážené Ochrana a dlhšia životnosť.
3. Menej prestojov	Zachytáva skutočné chyby skoro, vyhýbajú sa majoriám poškodenie.	Bráni nepríjemným výletom počas spustenia, udržiavanie plynulo v prevádzke systémov.
4. Univerzálne použitie	Najlepšie pre citlivú elektroniku a riadiace obvody.	Ideálne pre motory, transformátory, zvuk vybavenie a náročné obvody s nárazom.
5. Dodržiavanie bezpečnosti	Poskytuje presnú nadprúdovú ochranu na splnenie štandardov.	Chráni pred preťažením a zároveň umožňuje Normálne prepätia, zabezpečujúc spoľahlivosť.

Aplikácia rýchleho flučového a pomalého fúzového poistky

Poistky s rýchlym výpadom a pomalým fúzam sa používajú v širokom rozsahu elektrických a elektronických systémov, aby sa zabezpečilo spoľahlivé nadprúdové a skratovacie ochrany.Výber správneho typu poistky pre vašu aplikáciu pomáha zabezpečiť bezpečnú prevádzku, predĺžiť životnosť zariadenia a zabrániť nákladným zlyhaniam.

Aplikácie rýchlej poistky

• Spotrebná elektronika - televízory, počítače, zvukové systémy a ďalšie zariadenia s citlivými obvodmi, ktoré si vyžadujú rýchlu ochranu.

• Vyhýbanie a kontrolné dosky - chráni polovodiče a komponenty pred náhlymi skratmi alebo preťažením.

• Meranie a prístrojové vybavenie - zaisťuje presnú prevádzku zabránením poškodenia rýchlym poruchovým hrotom.

• Lekárske a laboratórne zariadenia - poskytuje rýchlu a spoľahlivú ochranu na udržanie bezpečnosti a výkonu v kritických zariadeniach.

• Telekomunikačné systémy - Chráni citlivé obvody v smerovačoch, modemoch a sieťových zariadeniach proti poruchám napájania.

Aplikácie pomaly fúzy

• Motory a transformátory - spracúvajú vysoké spustené prúdy bez zakopnutia, bežne používané v systémoch HVAC, čerpadlách a priemyselných jednotkách.

• Na napájacie zdroje a nabíjačky-umožňuje počiatočné nárasty nabíjania kondenzátora pri ochrane pred dlhodobými poruchami.

• Zosilňovače zvuku-zabraňuje nepríjemnostiam pri vyfukovaní počas zapnutia alebo náhleho objemu, pričom chráni pred skutočnými poruchami.

• Priemyselné stroje - ideálne pre vybavenie s ťažkým zaťažením alebo častými napájacími cyklami, ktoré zabezpečujú stabilnú prevádzku.

• Automobilové obvody - chráni pomocné systémy, osvetlenie a reguláciu elektroniky pred trvalými preťažením a tolerujú prepätia spustenia.

Rýchla fúkanie vs pomalou fúzou

V tabuľke nižšie sa zdôrazňuje hlavné rozdiely medzi rýchlym výpadkom a pomalým fúzom, čo uľahčuje zvolenie správneho typu pre potreby ochrany vašich obvodov.

Funkcia	Poistka rýchleho roztoku (rýchlo pôsobiaca poistka)	Pomalou poistkou (poistky s časovým oneskorením)
Čas odozvy	Reaguje takmer okamžite (vo vnútri milisekundy), keď prúd prekročí menovitú hodnotu	Oneskoruje svoju odpoveď na skratku pred otvorením obvodu
Ochrana	Poskytuje okamžité nadprúd a ochrana	Umožňuje prejsť krátke prepätia, ale prerušenia preťaženia preťaženia
Tolerancia prepätia	Nízka - fúka rýchlo počas akéhokoľvek nárazu	Vysoká - toleruje dočasné spustenie prepätia Bez nepríjemného zakopnutia
Najlepšie	Citlivé obvody s nízkym inrushom súčasný	Obvody s vysokým inrush alebo indukčným zaťaženie
Typ obvodu	Obvody presnosti a rýchlej reakcie	Induktívne alebo náročné obvody
Bežný problém, ak je zneužitý	Môže zbytočne vyhodiť Aplikácie, ktoré spôsobujú prestoje	Pri použití môže umožniť škodlivé poruchové prúdy v citlivých obvodoch
Dopad	Môže viesť k častým náhradám poistky, ak Sú prítomné prúdy	Pomáha znižovať nepríjemné výlety a prestoje v prostrediach náchylných na prepätie
Dôsledky nákladov	Nízke náklady, ale môžu zvýšiť údržbu, ak použité nesprávne	Podobné náklady, ale lepšie vhodné pre Zníženie nepotrebných zmien poistky vo vhodných aplikáciách
Tip na výber poistky	Vyberte, kedy potrebujete okamžitú chybu Ochrana jemných komponentov	Vyberte si, kedy potrebujete toleranciu prepätia a Ochrana pred trvalým preťažením

Výber medzi rýchlymi a pomalými poistkami

Poznať svoj okruh

• Na obvody s nízkym alebo žiadnym inrushovým prúdom, ako sú kontrolné dosky, citlivá elektronika a prístrojové vybavenie, použite poistku s rýchlym fázou.Tieto poistky okamžite reagujú na chyby.

• Na obvody s vysokým inrushovým prúdom použite pomalú poistku, ako sú motory, transformátory alebo zvukové zosilňovače.Tieto poistky umožňujú krátke prepätia bez zbytočného fúkania.

Priraďte poistku s nákladom

• Odporné záťaže, ako sú ohrievače a žiarovky: Poistku rýchlej fúzy pre rýchlu ochranu.

• Induktívne zaťaženia, ako sú motory a solenoidy: Pomalou fúzou, ktorá sa týka prepätia spustenia.

• Elektronické zaťaženia: rýchly výpadok pre jemné obvody, pomaly, ak dôjde k prepätiu zapnutia.

Zvážte citlivosť a hodnotenie

Ak má váš obvod jemné komponenty, ako sú ICS alebo senzory, poistky s rýchlym výpadom ponúkajú lepšiu ochranu.V prípade ťažkých bremenov, ktoré dokážu zvládnuť krátke prepätia, sú poistky pomalých fúz spoľahlivejšie.

Vždy skontrolujte napätie, hodnotenie prúdu a lámanie, aby ste sa uistili, že poistka vyhovuje vášmu obvodu.

Typ obvodu	Odporúčaná poistka	Odôvodniť
Citlivá elektronika	Rýchla fúza	Okamžitá ochrana porúch pre jemné komponenty
Kontrolné dosky, prístrojové vybavenie	Rýchla fúza	Nízky inrush, vyžaduje rýchlu reakciu
Motory a transformátory	Poistka pomaly	Počas spustenia sa zaobchádza s vysokým inrushom
Zvukové zosilňovače	Poistka pomaly	Zabraňuje náhlemu zakopnutiu obťažovania prepätie energie
Napájacie zdroje	Závisí od nárazového správania	Rýchly výpadok pre citlivé;pomaly, ak Pri zapnutí je vysoký výkyv

Záver

Poistky s rýchlym roztokom poskytujú rýchlu ochranu citlivých obvodov s nízkym inrubom, zatiaľ čo pomalé fúzy poistky zvládajú prepätia spustenia v indukčných alebo vysokých zaťaženiach.Správne zvolenie závisí od pochopenia aktuálneho správania obvodu, typu záťaže a citlivosti komponentov, spolu so zodpovedajúcim napätím, prúdom a lámavou kapacitou.Použitie správnej poistky zlepšuje bezpečnosť, znižuje prestoje a rozširuje životnosť zariadenia.
