XC3042-100PC84C Balík PLCC84, logické bloky a výkon

XC3042-100PC84C je klasické programovateľné logické zariadenie zo známej rodiny XC3000.Poskytuje vám flexibilný spôsob, ako zvládnuť digitálnu logiku bez spoliehania sa na čipy s pevnou funkciou.S približne 3000 použiteľnými bránami a prevádzkou 5V sa perfektne hodí do starších dosiek a systémov s dlhou životnosťou.Môžete ho preprogramovať načítaním konfiguračných údajov pri zapnutí, čo značne zjednodušuje aktualizácie.Jeho 84-kolíkový PLCC balík udržuje rozloženie dosky kompaktné a zároveň ponúka množstvo I/O pripojení.Od priemyselných strojov až po retro výpočtové projekty, toto zariadenie naďalej podporuje spoľahlivé hardvérové ​​návrhy.Tu získate jasný pohľad na jeho funkcie, štruktúru a použitie v reálnom svete.

Katalóg

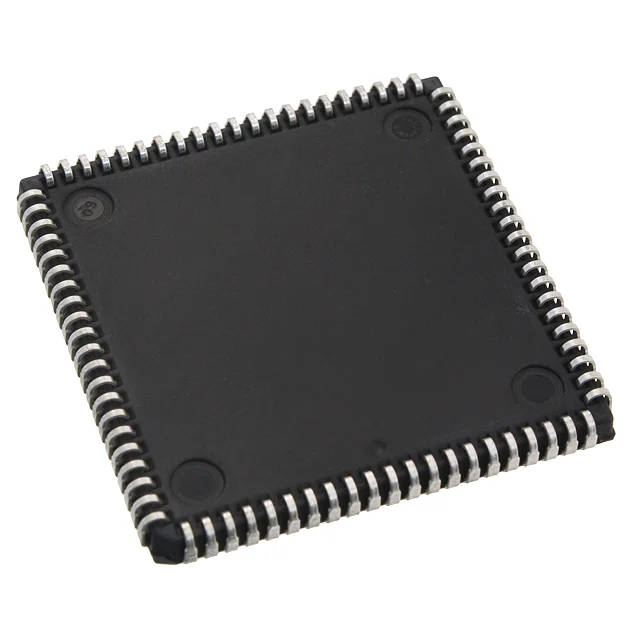

Prehľad XC3042-100PC84C

The XC3042-100PC84C je programovateľné hradlové pole založené na CMOS SRAM určené na implementáciu konfigurovateľnej digitálnej logiky.Patrí do rodiny XC3000 a dodáva sa v 84 pinovom PLCC balení.Zariadenie pracuje s 5 V napájaním a pri zapnutí vyžaduje konfiguračné údaje na definovanie svojich logických funkcií.Jeho vnútorná štruktúra podporuje programovateľné logické bloky a flexibilné vstupné a výstupné pripojenia pre úlohy riadenia, rozhrania a spracovania údajov.Tento komponent sa bežne používa vo vstavaných systémoch, priemyselných zariadeniach a starších digitálnych platformách, ktoré vyžadujú adaptabilnú hardvérovú logiku.Hľadáte XC3042-100PC84C Kontaktujte nás a skontrolujte aktuálne zásoby, dodacie lehoty a ceny.

Typická Icc vs. frekvencia pre XC3042-100PC84C

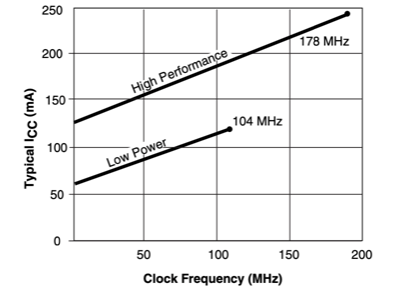

Graf zobrazuje typický napájací prúd na vertikálnej osi v miliampéroch oproti hodinovej frekvencii na horizontálnej osi v megahertzoch, pričom ukazuje, že prúd sa zvyšuje s prevádzkovou frekvenciou.Sú identifikované dva prevádzkové režimy, označené Low Power a High Performance, pričom každý z nich je znázornený stúpajúcou čiarou.Režim nízkej spotreby dosahuje približne 104 MHz pri prúde blízkom 120 mA, zatiaľ čo režim vysokého výkonu sa rozširuje na približne 178 MHz s prúdom blížiacim sa k 240 mA.Lineárny trend v oboch krivkách ukazuje proporcionálny rast dynamickej spotreby prúdu so zvyšujúcou sa spínacou frekvenciou, čo odráža frekvenčne závislé výkonové charakteristiky zariadenia.

Model CAD XC3042-100PC84C

Symbol XC3042-100PC84C

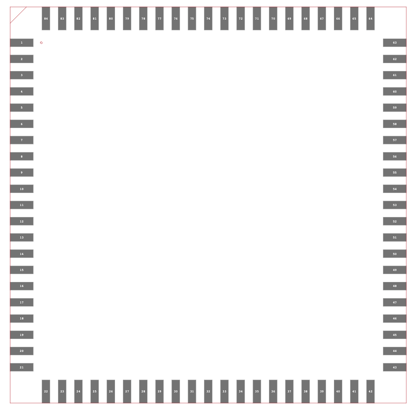

XC3042-100PC84C Pôdorys

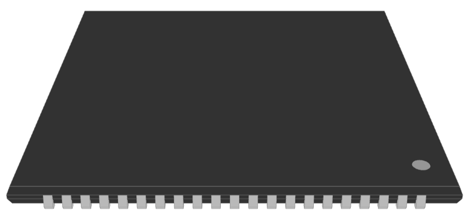

3D model XC3042-100PC84C

Vlastnosti XC3042-100PC84C

Použiteľná kapacita logickej brány

XC3042-100PC84C poskytuje približne 3000 použiteľných logických brán na implementáciu digitálnych obvodov.Táto kapacita podporuje riadiacu logiku, smerovanie údajov, stavové automaty a aritmetické operácie v rámci jedného programovateľného zariadenia.Integráciou viacerých logických funkcií do jedného komponentu znižuje potrebu samostatných integrovaných obvodov s pevnou logikou a podporuje kompaktné rozloženie dosiek.

Konfigurovateľná štruktúra logického bloku

Zariadenie obsahuje 144 konfigurovateľných logických blokov, ktoré tvoria jadro jeho programovateľnej architektúry.Každý blok môže byť usporiadaný tak, aby vykonával kombinačné a sekvenčné logické funkcie.Táto štruktúra umožňuje dizajnérom definovať vlastné správanie hardvéru na základe požiadaviek aplikácie pri zachovaní predvídateľnej digitálnej prevádzky.

Užívateľské vstupné a výstupné zdroje

XC3042-100PC84C obsahuje 74 užívateľsky prístupných vstupných a výstupných pinov.Tieto piny umožňujú priame pripojenie k externej pamäti, procesorom, riadiacim linkám a komunikačným rozhraniam.Dostupný počet I O podporuje flexibilnú systémovú integráciu vo vstavaných a starších platformách.

Integrovaná pamäť na čipe

Zariadenie obsahuje vo svojej vnútornej štruktúre celkovo 30 784 bitov RAM.Túto pamäť možno použiť na dočasné ukladanie údajov, ukladanie do vyrovnávacej pamäte a funkcie súvisiace s logikou.Zabudovaná pamäť RAM znižuje závislosť na externej pamäti pre stredne náročné potreby ukladania.

Štandardný prevádzkový rozsah 5 V

XC3042-100PC84C pracuje v rozsahu napájacieho napätia 4,75 voltu až 5,25 voltu.Tento rad je v súlade so štandardnými 5-voltovými digitálnymi systémami a podporuje kompatibilitu s obvodmi založenými na TTL a CMOS, ktoré sa bežne používajú v zavedených dizajnoch.

Komerčný teplotný rozsah

Špecifikovaný rozsah prevádzkovej teploty je 0 stupňov Celzia až 85 stupňov Celzia.Vďaka tomu je zariadenie vhodné pre kontrolované vnútorné komerčné a priemyselné prostredie, kde sú udržiavané stabilné tepelné podmienky.

84-pinový PLCC formát balenia

Zariadenie je dodávané v 84-pinovom obale s plastovým oloveným nosičom čipov s J vodičmi.Tento formát pre povrchovú montáž podporuje bezpečné pripevnenie dosky a efektívne využitie priestoru dosky plošných spojov v rozloženiach so strednou hustotou.

Reprogramovateľná architektúra založená na SRAM

XC3042-100PC84C používa konfiguračný systém založený na SRAM.Jeho logická konfigurácia sa načíta pri zapnutí z externého zdroja, čo umožňuje preprogramovanie zariadenia, keď sú potrebné aktualizácie dizajnu.To podporuje flexibilitu dizajnu bez výmeny hardvéru.

Kompatibilita architektúry rodiny XC3000

Zariadenie sleduje architektúru rodiny XC3000 FPGA.Podporuje zavedené konfiguračné metódy a dizajnové prístupy používané v rámci tohto produktového radu, čo umožňuje konzistentnú integráciu so súvisiacimi zariadeniami.

Rýchlostný stupeň -100 Klasifikácia časovania

Stupeň rýchlosti -100 definuje kategóriu výkonu časovania zariadenia.Označuje charakteristiky spínania a šírenia v rámci rodiny XC3000, čím podporuje stabilné a predvídateľné správanie digitálneho signálu v praktických aplikáciách.

XC3042-100PC84C Technické špecifikácie

Atribút produktu	Hodnota atribútu
Výrobca	AMD Xilinx
Napätie - Napájanie	4,75V ~ 5,25V
Celkový počet bitov RAM	30784
Dodávateľský balík zariadení	84-PLCC (29,31 x 29,31)
séria	XC3000
Balenie / puzdro	84-LCC (J-Lead)
Balíček	Podnos
Prevádzková teplota	0 °C ~ 85 °C (TJ)
Počet LAB/CLB	144
Počet I/O	74
Počet brán	3000
Typ montáže	Povrchová montáž
Základné číslo produktu	XC3042
Stav RoHs	Nie je v súlade s RoHS
Úroveň citlivosti na vlhkosť (MSL)	3 (168 hodín)
Stav podľa nariadenia REACH	REACH nedotknuté
ECCN	EAR99
HTSUS	8542,39,0001

Architektúra XC3042-100PC84C

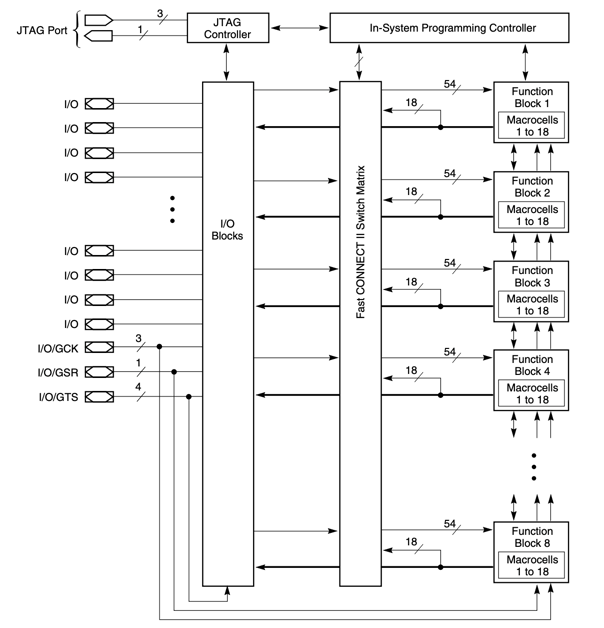

Zariadenie, ktoré je štruktúrované okolo ôsmich funkčných blokov, z ktorých každý obsahuje 18 makrobuniek, spája programovateľné logické zdroje prostredníctvom centrálnej prepínačovej matice FastCONNECT II, ktorá riadi interné smerovanie signálu.Každý funkčný blok je prepojený s maticou pomocou 54 vstupných liniek a 18 výstupných ciest, čo podporuje predvídateľné oneskorenia prepojenia typické pre štruktúry CPLD.I/O bloky umiestnené pozdĺž ľavej strany poskytujú externé kolíkové pripojenie a integrujú globálne riadiace signály označené I O GCK, I O GSR a I O GTS pre hodiny, resetovanie a trojstavovú distribúciu.V hornej časti sa zobrazí ovládač JTAG a ovládač programovania systému, čo naznačuje zhodu boundary scan a možnosť preprogramovania konfigurácie.Tučné signálové cesty zobrazujú priame spojenia z výstupov funkčných blokov s I O blokmi, čím sa redukujú stupne smerovania pre vybrané výstupy.

Obvod striedavého prúdu XC95144XL

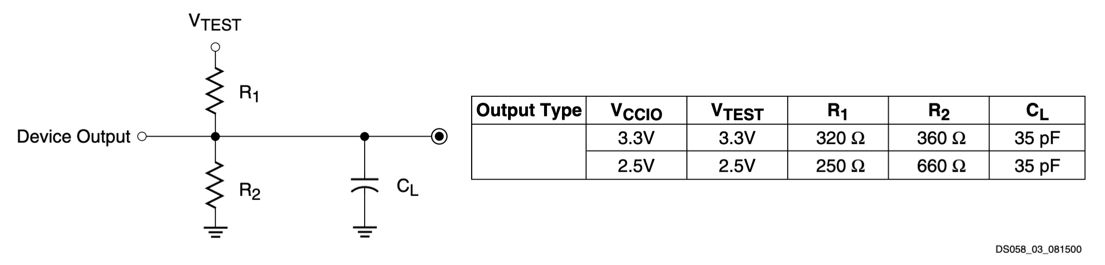

Konfigurácia testovacej záťaže spája výstup zariadenia s odporovým deličom tvoreným R1 viazaným na VTEST a R2 viazaným na zem, s kapacitnou záťažou CL pripojenou z výstupného uzla k zemi.Obvod modeluje výstupné spínacie podmienky pre merania časovania striedavého prúdu definovaním riadeného odporového a kapacitného zaťaženia.Tabuľka špecifikuje hodnoty pre dve prevádzkové úrovne, pričom VCCIO a VTEST sú nastavené na 3,3 V pomocou R1 320 ohmov a R2 360 ohmov alebo 2,5 V pomocou R1 250 ohmov a R2 660 ohmov, pričom CL zostáva v oboch prípadoch 35 pF.Táto konfigurácia stanovuje štandardizované parametre zaťaženia na vyhodnotenie výstupných vzostupných a poklesových charakteristík pri definovaných napäťových podmienkach.

Aplikácie XC3042-100PC84C

Staršia údržba vstavaného systému

XC3042-100PC84C sa široko používa na údržbu vstavaných systémov vyvinutých počas skorého prijatia programovateľnej logiky.Mnoho riadiacich dosiek vo výrobnom zariadení, prístrojovom a komunikačnom hardvéri bolo navrhnutých okolo architektúry XC3000.Keď tieto systémy vyžadujú opravu, zariadenie umožňuje obnovenie pôvodnej programovateľnej logiky bez úpravy dosky plošných spojov.Pomáha to zachovať správanie systému, vzťahy načasovania a kompatibilitu signálov.

Priemyselné riadiace systémy založené na architektúre XC3000

V priemyselných riadiacich platformách vytvorených so zariadeniami série XC3000 riadi XC3042-100PC84C sekvenovanie, smerovanie signálov a koordináciu rozhrania medzi snímačmi a akčnými členmi.Jeho prevádzkový rozsah 5 V zodpovedá logickým úrovniam používaným v starších automatizačných systémoch.Zariadenie zvládne riadenie časovania, správu dátových ciest a diskrétnu logickú náhradu v rámci programovateľného hardvéru, čo umožňuje stabilnú prevádzku v dlhotrvajúcich výrobných prostrediach.

Retro výpočtové projekty a projekty obnovy hardvéru

XC3042-100PC84C sa používa v retro výpočtových projektoch, ktorých cieľom je zachovať alebo obnoviť skoré návrhy programovateľnej logiky.Umožňuje obnovu rozširujúcich kariet, vývojových dosiek a modulov rozhrania pôvodne vytvorených so zariadeniami XC3042.Vďaka podpore rovnakej konfiguračnej štruktúry a rozloženia pinov pomáha zachovať autentické správanie hardvéru a zároveň umožňuje preprogramovanie, keď sú dostupné súbory návrhu.

Vzdelávacia štúdia ranej architektúry FPGA

Zariadenie slúži ako učebná platforma na pochopenie štruktúr FPGA na báze SRAM prvej generácie.Študenti môžu skúmať konfigurovateľné logické bloky, zdroje vnútornej pamäte a externé konfiguračné metódy v skutočnom hardvérovom zariadení.Práca s touto architektúrou poskytuje praktický pohľad na to, ako boli organizované skoré programovateľné logické systémy a ako boli digitálne funkcie mapované do hardvéru.

Priama výmena v existujúcich inštaláciách XC3042

XC3042-100PC84C funguje ako náhrada za systémy, ktoré už používajú komponenty série XC3042.Podporuje rovnaký formát balenia, rozsah napätia a architektonickú štruktúru, čo umožňuje opravu alebo renováciu starnúceho zariadenia.Tento prístup predlžuje životnosť starších systémov bez potreby prepracovania alebo konverzie na novšie programovateľné platformy.

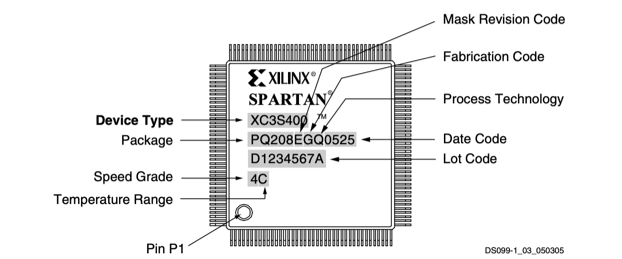

Označenie časti zariadenia XC3042-100PC84C

Ilustrácia balenia predstavuje pohľad zhora na zariadenie TQ144 s označenými poľami na označenie dielov, ktoré definujú informácie o objednávaní.Typ zariadenia sa zobrazuje ako XC95xxxXL, čo označuje označenie rodiny, zatiaľ čo kód balenia TQ144 označuje 144-kolíkové tenké štvorhranné ploché puzdro.Stupeň rýchlosti je označený ako 7C, kde číselná hodnota označuje výkon časovania a písmeno označuje rozsah komerčnej prevádzkovej teploty.Je zobrazená samostatná vodorovná čiara, ktorá nesúvisí s číslom dielu zariadenia, čím sa odlišuje sledovateľnosť alebo informácie o šarži od identifikátorov objednávky.Umiestnenie kolíka 1 je označené kruhovým indikátorom v jednom rohu, ktorý určuje orientáciu balenia.

XC3042-100PC84C Výhody a nevýhody

Výhody

• Štruktúra založená na SRAM umožňuje preprogramovanie logiky, keď sú potrebné konštrukčné zmeny

• Zavedená architektúra XC3000 podporuje stabilnú prevádzku v dlhodobých starších systémoch

• Rozsah napájania 5 voltov zodpovedá starším logickým úrovniam TTL a CMOS

• Stredný počet brán vyhovuje úlohám digitálneho riadenia malého až stredného rozsahu

• Bežne integrované v skorších vstavaných a priemyselných platformách

• 84-kolíkový PLCC balík podporuje kompaktné rozloženie dosky na povrchovú montáž

Nevýhody

• 5V prevádzka nie je v súlade s modernými nízkonapäťovými digitálnymi systémami

• Logická kapacita je obmedzená v porovnaní so súčasnou generáciou zariadení FPGA

• Spotreba energie je vyššia ako u novších nízkonapäťových programovateľných logických radov

• Chýbajú vstavané multiplikátory a vyhradené zdroje na spracovanie signálu

• Nezahŕňa pokročilú správu hodín alebo funkcie vysokorýchlostného rozhrania

• Kompatibilita vývojových nástrojov je v moderných prostrediach návrhu FPGA obmedzená

XC3042-100PC84C Alternatívy

Číslo dielu	Výrobca	Kľúčové vlastnosti	Prípad použitia/poznámky
XC3042-100PQ100C	AMD	FPGA rodiny XC3000 s približne 3 000 systémovými hradlami a 144 konfigurovateľnými logickými blokmi.Funguje z 5V napájacieho zdroja a podporuje balenie na povrchovú montáž.	Používa sa v starších návrhoch programovateľnej logiky, ovládaní rozhrania a digitálnych aplikáciách so strednou hustotou.
XC3042-125PQ100C	AMD	Podobné zariadenie XC3042 s alternatívnym rýchlostným stupňom.Poskytuje konfigurovateľné logické prostriedky a flexibilné I/O v balíku PQFP.	Vhodné pre digitálne riadiace a komunikačné obvody, kde sú požiadavky na časovanie mierne.
XC3030L-8VQ64C	AMD	Nízkoenergetické FPGA zo série XC3000L s konfigurovateľnými logickými blokmi a kompaktným dizajnom puzdra.Navrhnuté pre zníženú spotrebu energie.	Vhodné pre vstavané systémy citlivé na energiu a produkty spotrebnej elektroniky.
XC3030L-8VQ64I	AMD	Priemyselné nízkoenergetické FPGA s rozšíreným teplotným rozsahom a flexibilnými programovateľnými logickými zdrojmi.	Používa sa v priemyselných riadiacich a vstavaných systémoch vyžadujúcich spoľahlivú prevádzku v drsnejších prostrediach.

O AMD Xilinx

AMD Xilinx funguje ako adaptívna a vstavaná výpočtová divízia Advanced Micro Devices, Inc. Organizácia sleduje svoj pôvod v Xilinx, Inc., založenom v roku 1984 v Kalifornii, kde predstavila programovateľné logické zariadenia, ktoré bolo možné konfigurovať po výrobe.V priebehu rokov spoločnosť expandovala do programovateľných platforiem používaných v komunikačnej infraštruktúre, priemyselnej automatizácii, leteckých systémoch, automobilovej elektronike a akcelerácii dátových centier.Jeho portfólio zahŕňa programovateľné logické zariadenia, adaptívny systém na čipových platformách, vývojový softvér a návrhárske nástroje, ktoré podporujú prispôsobenie na úrovni hardvéru.Po akvizícii spoločnosťou AMD v roku 2022 sa jej technológie stali súčasťou širšieho portfólia polovodičov, ktoré kombinuje programovateľnú logiku s vysokovýkonnými riešeniami spracovania.

Záver

XC3042-100PC84C vám poskytuje praktický spôsob riadenia programovateľnej logiky v 5V digitálnych systémoch.Vďaka štruktúre založenej na SRAM môžete konfiguráciu kedykoľvek znova načítať a aktualizovať.Ponúka solídny mix logickej kapacity, internej pamäte RAM a flexibilných I/O pripojení.Balík PLCC84 umožňuje jednoduchú integráciu do mnohých rozložení dosiek.Či už vykonávate údržbu staršieho zariadenia alebo pracujete na projektoch obnovy, toto zariadenie vám pomôže udržať pôvodný hardvér v hladkej prevádzke.Zostáva spoľahlivou voľbou, keď záleží na kompatibilite a flexibilite.
