Pochopenie blokového diagramu MPC8548EVUAUJ a možností výkonu

MPC8548EVUAUJ je skonštruovaný tak, aby zvládal rýchly a stabilný pohyb údajov v sieťových systémoch.Nájdete ho v smerovačoch, prepínačoch, bránach a iných komunikačných zariadeniach, ktoré potrebujú spoľahlivý výkon po celý deň.Beží na 32-bitovom jadre PowerPC e500 a môže dosiahnuť rýchlosť až 1,333 GHz, čo vám poskytuje solídny výpočtový výkon pre manipuláciu s paketmi a riadenie systému.Vďaka vstavaným portom Gigabit Ethernet, ovládaniu pamäte a bezpečnostným funkciám uchováva mnoho kľúčových funkcií na jednom čipe.To znamená menej vonkajších častí a čistejšie rozloženie dosky.Získate tiež podporu hardvérového šifrovania, ktorá pomáha spravovať zabezpečenú dátovú prevádzku bez spomalenia.Tento sprievodca vás jasným a jednoduchým spôsobom prevedie jeho funkciami, technickými detailmi, aplikáciami a celkovými výhodami.

Katalóg

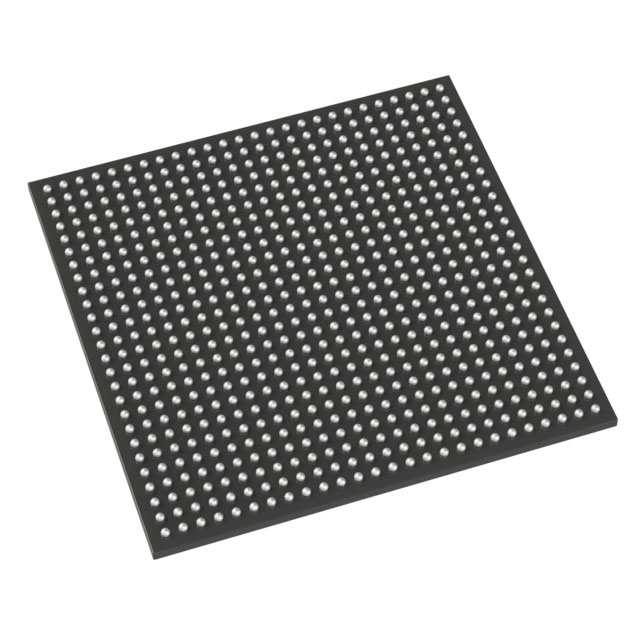

Prehľad MPC8548EVUAUJ

The MPC8548EVUAUJ je 32-bitový embedded mikroprocesor postavený na jadre PowerPC e500 a určený pre sieťové a komunikačné systémy.Podporuje vysoké rýchlosti hodín a integruje riadenie pamäte, rozhrania Gigabit Ethernet, konektivitu PCI a sériové komunikačné porty na jednom čipe.Zariadenie spravuje smerovanie dát, manipuláciu s paketmi a riadenie systému v smerovačoch, prepínačoch, bezdrôtových základňových staniciach a priemyselných bránach.Zrýchlenie zabezpečenia na čipe podporuje šifrovaný prenos dát, zatiaľ čo vyrovnávacia pamäť zlepšuje efektivitu spracovania.Jeho kompaktný balík je vhodný pre husté usporiadanie dosiek a dlhodobú prevádzku.Hľadám MPC8548EVUAUJ.Kontaktujte nás a skontrolujte aktuálne zásoby, dodaciu dobu a cenu.

Vlastnosti MPC8548EVUAUJ

Jednojadrový 32-bitový PowerPC e500 architektúra

MPC8548EVUAUJ využíva 32-bitové jadro PowerPC e500 určené pre vstavané sieťové a komunikačné platformy.Vykonáva riadiacu logiku, smerovanie údajov a spracovanie protokolov v rámci jednej procesorovej jednotky.Architektúra podporuje efektívny tok pokynov a predvídateľné správanie systému, čo pomáha udržiavať stabilný výkon v zariadeniach, ktoré pracujú nepretržite.Jeho štruktúra umožňuje procesoru spravovať operačné systémy a sieťové zásobníky bez potreby ďalších jadier spracovania.

Prevádzková rýchlosť Až 1,333 GHz

Tento procesor pracuje na frekvenciách až 1,333 GHz.Vyššia rýchlosť hodín podporuje rýchlejšiu manipuláciu s dátami a znížené oneskorenie spracovania v paketových systémoch.Umožňuje plynulejšie riadenie prevádzky v smerovačoch, bránach a prepínacích zariadeniach, kde sa vyžaduje stabilná priepustnosť.Definovaný prevádzkový rozsah umožňuje konštruktérom vyvážiť výkon a spotrebu energie na základe systémových potrieb.

Integrovaný motor na spracovanie signálu

Integrovaný modul spracovania signálu podporuje aritmetické operácie používané v úlohách komunikácie a spracovania údajov.Zvyšuje výkon v aplikáciách, ktoré zahŕňajú filtrovanie, kódovanie a spracovanie údajov v reálnom čase.Integráciou tejto schopnosti do čipu zariadenie znižuje potrebu externých komponentov na spracovanie signálu a pomáha udržiavať kompaktný dizajn systému.

Integrovaný bezpečnostný engine

Zabudovaný bezpečnostný modul poskytuje hardvérovú podporu pre funkcie šifrovania a dešifrovania.Obsahuje tiež generátor náhodných čísel, ktorý sa používa na bezpečné vytváranie kľúčov a chránené komunikačné relácie.Táto funkcia umožňuje sieťovým zariadeniam spracovávať šifrovanú prevádzku priamo v procesore, čím sa zlepšuje ochrana údajov pri zachovaní konzistentnej prevádzky systému.

Rozhrania Ethernet Quad 10 100 1 000 Mbps

Zariadenie integruje štyri ethernetové radiče, ktoré podporujú prenosové rýchlosti 10 Mbps, 100 Mbps a 1 000 Mbps.Tieto rozhrania umožňujú priame pripojenie k viacerým sieťovým portom bez externých ovládačov.Integrovaná podpora Ethernetu zjednodušuje rozloženie dosky a znižuje počet komponentov, pričom umožňuje viacportovú komunikáciu v rámci jednej procesorovej platformy.

Pamäťový radič pre DDR DDR2 a SDRAM

Pamäťový radič na čipe podporuje typy pamäte DDR, DDR2 a SDRAM.Táto kompatibilita umožňuje flexibilný výber pamäte na základe požiadaviek na kapacitu a rýchlosť.Priama integrácia pamäte zlepšuje efektivitu prenosu dát medzi procesorom a externými pamäťovými zariadeniami, čím podporuje stabilný výkon systému pri nepretržitom pracovnom zaťažení.

Integrované periférne rozhrania

MPC8548EVUAUJ obsahuje rozhrania DUART, I2C, PCI a RapidIO na komunikáciu s externými zariadeniami.Tieto rozhrania podporujú rozšírenie systému, konektivitu úložiska a vysokorýchlostnú výmenu údajov medzi komponentmi.Ich integrácia znižuje potrebu samostatných ovládačov rozhrania a podporuje organizovanú komunikáciu na úrovni dosky.

783-kolíkový FCBGA balík pre povrchovú montáž

Procesor je uložený v 783 guľôčkovom guľôčkovom čipovom mriežkovom poli s rozmermi približne 29 x 29 mm.Tento formát pre povrchovú montáž podporuje kompaktné umiestnenie dosky a stabilný elektrický kontakt naprieč viacerými pripojeniami.Dizajn balíka vyhovuje usporiadaniam s vysokou hustotou, ktoré sa používajú v sieťových a vstavaných komunikačných zariadeniach.

Rozsah prevádzkovej teploty 0 C až 105 C

Špecifikovaný rozsah prevádzkových teplôt je od 0 C do 105 C. Tento rozsah umožňuje spoľahlivý výkon v kontrolovaných priemyselných a komunikačných prostrediach.Podporuje systémy, ktoré môžu mať počas dlhšej prevádzky zvýšené vnútorné teploty.

Podpora I O napätia 1,8 V 2,5 V a 3,3 V

Zariadenie podporuje úrovne vstupného a výstupného napätia 1,8 V, 2,5 V a 3,3 V. Viacúrovňová napäťová kompatibilita umožňuje pripojenie k širokej škále periférnych komponentov.Táto flexibilita zjednodušuje integráciu systému naprieč rôznymi logickými štandardmi.

MPC8548EVUAUJ Technické špecifikácie

Atribút produktu	Hodnota atribútu
Výrobca	Polovodiče NXP
Napätie - I/O	1,8 V, 2,5 V, 3,3 V
Dodávateľský balík zariadení	783-FCBGA (29x29)
Rýchlosť	1,333 GHz
séria	MPC85xx
Bezpečnostné funkcie	Kryptografia, generátor náhodných čísel
Ovládače RAM	DDR, DDR2, SDRAM
Balenie / puzdro	783-BBGA, FCBGA
Balíček	Podnos
Prevádzková teplota	0 °C ~ 105 °C (TA)
Počet jadier/šírka zbernice	1 jadro, 32-bit
Typ montáže	Povrchová montáž
Ethernet	10/100/1000 Mbps (4)
Jadrový procesor	PowerPC e500
Spoluprocesory/DSP	Spracovanie signálu;SPE, Zabezpečenie;SEC
Základné číslo produktu	MPC85

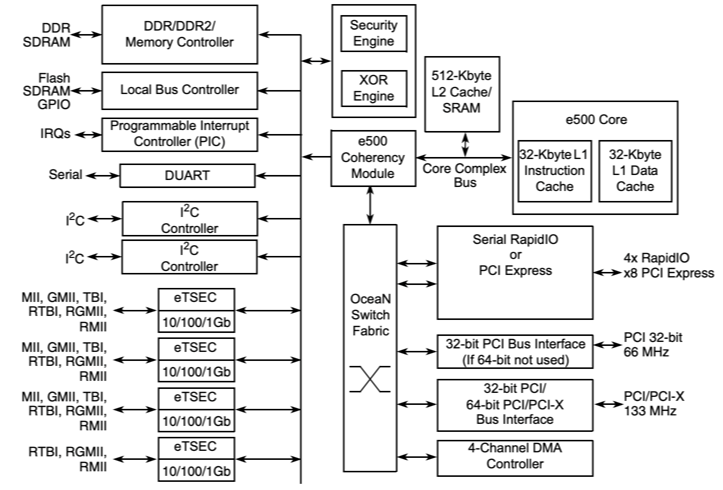

Bloková schéma zariadenia MPC8548EVUAUJ

Architektúra, integrovaná okolo jadra PowerPC e500, kombinuje 32 Kbyte L1 inštrukcie a 32 Kbyte L1 dátové cache s 512 Kbyte L2 cache pripojenou cez komplexnú zbernicu jadra.Radič pamäte DDR a DDR2 je prepojený s externou pamäťou SDRAM, zatiaľ čo radič lokálnej zbernice podporuje pripojenia flash, SRAM a GPIO.Štyri vylepšené trojrýchlostné ethernetové radiče poskytujú 10, 100 a 1000 Mbps prevádzku prostredníctvom štandardných rozhraní MII a RGMII.Vysokorýchlostné pripojenie zabezpečuje Serial RapidIO alebo PCI Express spolu s 32-bitovými PCI a 64-bitovými PCI X rozhraniami.Bezpečnostné jadro s kryptografickou akceleráciou a generovaním náhodných čísel funguje spolu s XOR motorom a štvorkanálovým DMA ovládačom.Vnútorný pohyb dát medzi subsystémami je riadený prepínačom Ocean, ktorý spája spracovanie, pamäť, sieť a periférne rozhrania v rámci jedného systému na rozložení čipu.

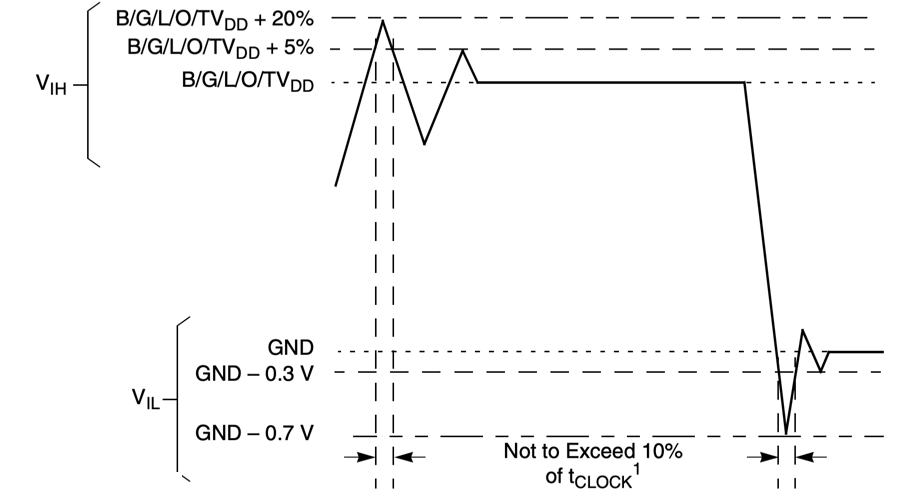

Prekročenie Limity prekročenia MPC8548EVUAUJ

Limity napäťových kriviek definujú prípustné úrovne prekmitov a podkmitov na rozhraniach zariadení vzhľadom na súvisiace napájacie koľajnice.Vstupné prahy vysokej úrovne sa vzťahujú na B G L O TVDD, s dočasným prekročením povoleným až do TVDD plus 20 percent a TVDD plus 5 percent, ako je naznačené prerušovanými hraničnými čiarami.Limity nízkej úrovne sa vzťahujú na zem a zobrazujú okraje podkmitu až do mínus 0,3 V a mínus 0,7 V. Prechodné výkyvy za rozsah ustáleného stavu sú obmedzené na trvanie nepresahujúce 10 percent príslušnej periódy hodín, pričom referencia hodín je definovaná podľa typu rozhrania, ako je DDR, PCI, I2C, JTAG alebo Ethernet.Diagram stanovuje hranice elektrického napätia, aby sa zabezpečila integrita signálu a súlad s prevádzkovými podmienkami rozhrania.

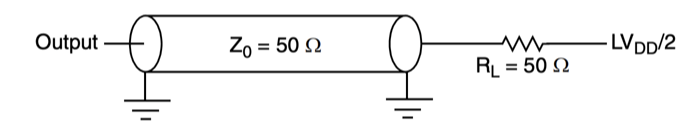

Skúšobné zaťaženie striedavým prúdom MPC8548EVUAUJ

Konfigurácia výstupného testu definuje prostredie riadenej impedancie pre AC charakterizáciu rozhrania eTSEC.Výstupný uzol poháňa prenosové vedenie modelované s charakteristickou impedanciou 50 ohmov, ukončené 50 ohmovým zaťažovacím odporom pripojeným k LVDD deleným dvoma.Referencie uzemnenia sú zobrazené na oboch koncoch prenosovej cesty, aby predstavovali vyvážené nastavenie merania.Toto usporiadanie vytvára definované podmienky zaťaženia a predpätia na vyhodnotenie časovania signálu a správania napätia za štandardných podmienok striedavého testu.

Aplikácie MPC8548EVUAUJ

Podnikové smerovače a sieťové smerovače na úrovni operátorov

MPC8548EVUAUJ sa používa v podnikových smerovačoch a smerovačoch na úrovni operátora, ktoré spracovávajú nepretržitú paketovú prevádzku cez viacero sieťových portov.Jeho jadro PowerPC e500 spracováva smerovacie tabuľky, rozhodnutia o preposielaní a zásobníky protokolov v reálnom čase.Integrované quad gigabitové ethernetové rozhrania umožňujú priame pripojenie k niekoľkým sieťovým linkám, čím sa znižuje počet externých komponentov na doske.Vďaka vstavanému riadeniu pamäte a podpore hardvérového zabezpečenia si procesor udržiava stabilnú priepustnosť pri správe šifrovaných dátových tokov v lokálnych a rozsiahlych sieťach.

Sieťové prepínače a viacportové brány

V riadených prepínačoch a sieťových bránach zariadenie koordinuje dátový tok medzi pripojenými systémami.Zaoberá sa kontrolou rámca, ukladaním do vyrovnávacej pamäte a distribúciou prevádzky pri zachovaní stabilnej komunikácie medzi portami.Integrované rozhrania PCI a RapidIO podporujú rozšírenie a vysokorýchlostné prepojenie v rámci modulárnych systémov.Toto nastavenie umožňuje kompaktným prepínacím platformám riadiť výmenu štruktúrovaných údajov bez spoliehania sa na viacero samostatných radičov.

Zariadenia telekomunikačnej infraštruktúry

Telekomunikačné platformy, ako sú prístupové jednotky a prenosové systémy, využívajú MPC8548EVUAUJ na centralizované riadenie a správu údajov.Procesor podporuje stabilný pohyb dát medzi komunikačnými rozhraniami a zároveň dohliada na systémové úlohy a monitorovacie funkcie.Jeho definovaný rozsah prevádzkových teplôt podporuje použitie v zariadeniach, ktoré bežia nepretržite v kontrolovaných sieťových zariadeniach.

Zabezpečené siete a zariadenia VPN

Zabezpečené brány a zariadenia VPN sa spoliehajú na procesor pri správe šifrovanej prevádzky a kontroly relácií.Integrovaný bezpečnostný modul vykonáva šifrovanie a dešifrovanie priamo na čipe a podporuje chránené komunikačné kanály.To umožňuje bezpečné vzdialené pripojenia a výmenu údajov bez potreby ďalších bezpečnostných procesorov, čo pomáha udržiavať kompaktnú architektúru systému.

Priemyselné vstavané riadiace systémy

Priemyselné riadiace jednotky používajú MPC8548EVUAUJ na dohľad nad sieťovými zariadeniami a koordináciu komunikácie medzi subsystémami.Riadi zber dát, hlásenie stavu a riadiacu signalizáciu v rámci štruktúrovaných automatizačných platforiem.Procesor podporuje spoľahlivú prevádzku počas dlhých cyklov, vďaka čomu je vhodný pre vstavané systémy, ktoré pracujú počas celého dňa.

Vysokovýkonné vstavané počítačové platformy

Vstavané počítačové dosky používajú tento procesor na spustenie operačných systémov a komunikačných služieb v rámci jedného integrovaného zariadenia.Zaoberá sa prístupom do pamäte, ovládaním periférnych zariadení a spracovaním údajov v systémoch, ktoré vyžadujú konzistentný výkon.Integrované rozhrania zjednodušujú dizajn dosky a zároveň podporujú škálovateľné výpočtové moduly.

Bezpečné komunikačné systémy

Zabezpečené komunikačné zariadenie integruje MPC8548EVUAUJ na riadenie riadenej výmeny dát cez káblové siete.Procesor podporuje chránené spracovanie správ, operácie s bezpečnými kľúčmi a dohľad nad protokolmi.Jeho kombinované funkcie spracovania, sieťovania a zabezpečenia umožňujú štruktúrovaný návrh komunikačných platforiem zameraných na chránený prenos dát.

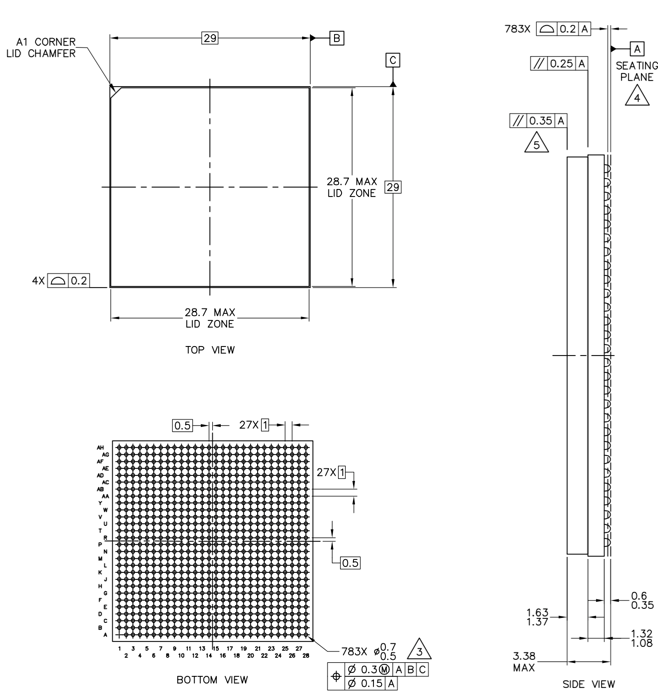

Obrysové rozmery MPC8548EVUAUJ

Obrysové výkresy balenia definujú mechanické rozmery a usporiadanie guľôčok pre verzie 783 olovených FC CBGA a FC PBGA s plným vekom.Pohľad zhora špecifikuje maximálne rozmery zóny veka 28,7 x 28,7 mm a identifikuje skosenie rohu A1 pre orientáciu.Spodný pohľad predstavuje mriežkové pole 27 x 27 guľôčok s celkovým počtom 783 spájkovacích guľôčok s rozstupom 0,8 mm, vrátane označených súradníc riadkov a stĺpcov na identifikáciu kolíkov.Bočný pohľad poskytuje limity celkovej výšky až do 3,38 mm a referenčné roviny sedadiel spolu s toleranciami pre koplanaritu a kontrolu profilu.Rozmerové popisy a geometrické tolerancie vytvárajú fyzické obmedzenia pre návrh plošného spoja a zarovnanie zostavy.

MPC8548EVUAUJ Výhody a nevýhody

Výhody

• Pracuje na frekvencii až 1,333 GHz a podporuje stabilné spracovanie údajov v sieťových systémoch

• Integruje štyri rozhrania Gigabit Ethernet, čím sa znižuje potreba externých sieťových ovládačov

• Obsahuje kryptografickú akceleráciu na čipe a generátor náhodných čísel pre bezpečnú manipuláciu s dátami

• Podporuje pamäte DDR, DDR2 a SDRAM, čo umožňuje flexibilný výber pamäte

• Poskytuje rozhrania RapidIO a PCI pre rozšírenie štruktúrovaného systému

• Dimenzované na prevádzku od 0 C do 105 C, vhodné pre kontrolované priemyselné prostredie

• Vysoká úroveň integrácie znižuje celkový počet komponentov a zjednodušuje rozloženie dosky

Nevýhody

• Jednojadrový dizajn môže obmedziť výkon v silne paralelných softvérových prostrediach

• Nezahŕňa integrovanú grafickú podporu

• Chýbajú vstavané rozhrania SATA a USB

• 783 pinový FCBGA balík vyžaduje presné rozloženie PCB a riadenú montáž

• Architektúra PowerPC môže ponúkať užšiu softvérovú podporu v porovnaní s novšími rodinami procesorov

• Plánovanie životného cyklu by sa malo prehodnotiť pri vývoji dlhodobých návrhov systémov

MPC8548EVUAUJ Alternatívy

Číslo dielu	Výrobca	Kľúčové vlastnosti	Prípad použitia/poznámky
MPC8548EVTAUJD	NXP USA Inc.	Jadrový procesor PowerPC e500 pracujúci až do 1,33 GHz s integrovaným radičom pamäte DDR a viacerými rozhraniami Gigabit Ethernet.Navrhnuté pre vysokú priepustnosť dát a sieťové spracovanie.	Používa sa v podnikových sieťových zariadeniach, telekomunikačnej infraštruktúre a vstavaných systémoch vyžadujúcich vysoký komunikačný výkon.
MPC8548EVTAUJC557	Freescale Semiconductor	Vysoko výkonný procesor PowerPC s podporou pamätí DDR/DDR2 a pokročilými komunikačnými rozhraniami.Podporuje priemyselný teplotný rozsah od -40 °C do 85 °C.	Vhodné pre priemyselné siete, automatizačné riadiace jednotky a komunikačné brány pracujúce v prostrediach so zvýšenou teplotou.
MPC8548EVTAUJC	NXP USA Inc.	Jadro PowerPC e500 s integrovaným pamäťovým radičom a vysokorýchlostnými komunikačnými rozhraniami.Navrhnuté pre stabilný výkon v rozsahu 0 °C až 70 °C.	Bežne sa používa v komerčných sieťových zariadeniach, systémoch smerovania údajov a vstavaných počítačových platformách.
MPC8548EVUAQG	NXP USA Inc.	Procesor na báze PowerPC s integrovanou podporou Ethernetu a pamäte, optimalizovaný pre vstavané komunikačné úlohy.Priemyselná teplotná schopnosť.	Ideálne pre priemyselné brány, sieťové procesory a vysoko spoľahlivé komunikačné zariadenia.

O NXP Semiconductors

NXP Semiconductors NV je globálna polovodičová spoločnosť so sídlom v Eindhovene v Holandsku.Bola založená v roku 2006 po podnikovej reštrukturalizácii a odvtedy sa rozrástla na významného dodávateľa zmiešaných signálových a vstavaných riešení na spracovanie.Spoločnosť prevádzkuje dizajnové a výskumné centrá vo viacerých regiónoch a slúži na automobilový, priemyselný, komunikačný a mobilný trh.Jej produktové portfólio zahŕňa mikrokontroléry, aplikačné procesory, bezpečné identifikačné zariadenia, analógové komponenty a riešenia konektivity.NXP sa zameriava na bezpečné spojenia a spoľahlivé elektronické riadiace systémy používané v doprave, sieťach a vstavaných platformách.

Záver

MPC8548EVUAUJ spája spracovanie, sieť a bezpečnosť v jednom kompaktnom čipe.Získate 32-bitové jadro PowerPC s vysokou rýchlosťou spolu so štyrmi portmi Gigabit Ethernet a flexibilnou podporou pamäte.Jeho vstavaný bezpečnostný modul pomáha spravovať šifrované dáta priamo v procesore, vďaka čomu je komunikácia stabilná a chránená.Vďaka podpore PCI, RapidIO a viacerých napäťových úrovniach sa hodí do mnohých komunikačných a riadiacich systémov.783-kolíkový balík FCBGA umožňuje husté rozloženie dosiek a zároveň zvláda náročné pracovné zaťaženie.Ak potrebujete spoľahlivé smerovanie údajov a riadenie systému v jednom zariadení, tento procesor vám poskytne vyváženú kombináciu výkonu a integrácie.
