TMS320C6421ZWT5 DSP Prehľad: funkcie, alternatívy, špecifikácie a aplikácie

V tomto článku sa dozviete viac o TMS320C6421ZWT5, procesore digitálneho signálu (DSP), ktorý vyrobil Texas Instruments.Prejdeme tým, čo to je, ako to funguje, a kľúčové funkcie, vďaka ktorým je užitočná v rôznych systémoch.Uvidíte tiež diagramy, špecifikácie, aplikácie a jednoduché kroky na jeho programovanie.Nakoniec pochopíte, kde a prečo sa tento čip používa.

Katalóg

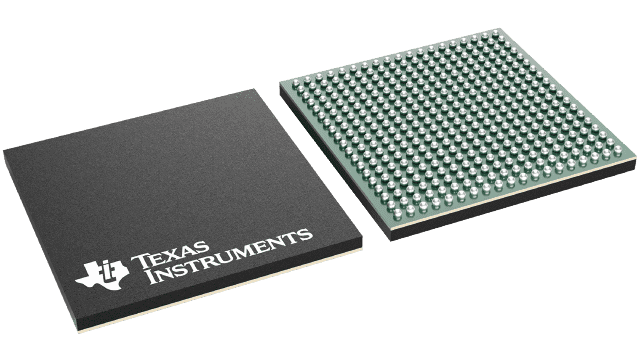

Čo je TMS320C6421ZWT5?

Ten TMS320C6421ZWT5 je vysoko výkonný procesor digitálneho signálu (DSP) vyvinutý spoločnosťou Texas Instruments ako súčasť svojej rodiny TMS320C64X+.Toto zariadenie, postavené na architektúre velociti.2 VLIW, poskytuje výkonný výkon spracovania s pevným bodom určeným pre intenzívne spracovanie signálu v moderných zabudovaných systémoch.S rýchlosťami hodín, ktoré dosahujú až 500 MHz, je schopná vykonať viac pokynov za cyklus, vďaka čomu je vhodná pre širokú škálu pokročilých úloh spracovania.Séria C6421, ktorá patrí do širšej platformy TMS320C6000 DSP, prechádza zameranie Texas Instruments na škálovateľné a kódové kompatibilné riešenia.V rámci osvedčenej rodiny procesorov, ktorým dôveroval po celom svete, ponúka TMS320C6421ZWT5 spoľahlivý základ pre dlhodobé návrhy.

Hľadáte TMS320C6421ZWT5?Kontaktujte nás a skontrolujte aktuálne zásoby, dodací čas a ceny.

TMS320C6421ZWT5 CAD modely

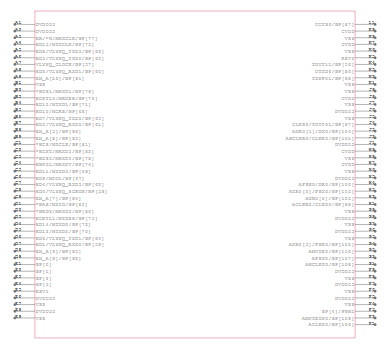

Symbol TMS320C6421ZWT5

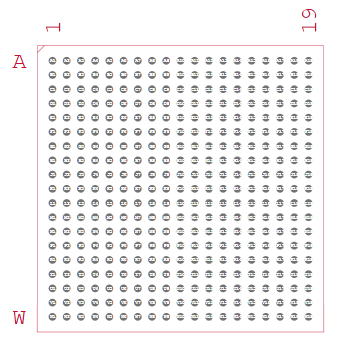

TMS320C6421ZWT5 Footprint

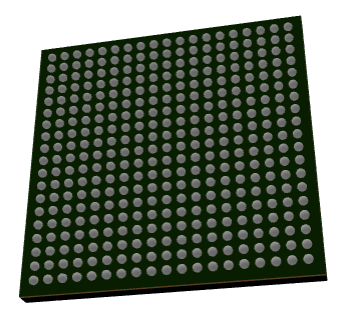

TMS320C6421ZWT5 3D model

TMS320C6421ZWT5 funkcie

• Vysoko výkonné jadro DSP

Zariadenie je poháňané jadrom VELOCITI.2 ™ VLIW, ktoré je schopné vykonať až osem pokynov v jednom cykle.Táto architektúra umožňuje veľmi vysokú priepustnosť, vďaka čomu je ideálna pre komplexné úlohy spracovania signálu.

• Efektívne multiplikátory a alus

Integruje šesť aritmetických logických jednotiek (Alus) a dva výkonné multiplikátory, ktoré dokážu zvládnuť viac operácií súčasne.Tento dizajn podporuje intenzívne matematické operácie, ako je filtrovanie, modulácia a kódovanie.

• Flexibilná pamäť na čipe

Procesor obsahuje 16 KB programovej vyrovnávacej pamäte, 48 KB dátovú vyrovnávaciu pamäť a 64 kb zjednotenej pamäte L2.Tieto vnútorné zdroje znižujú latenciu a podporujú rýchlejšie vykonávanie aplikácií.

• Rozhrania pamäte DDR2 a Flash

ČIP je vybavený 16-bitovým ovládačom DDR2 SDRAM a 8-bitovým asynchrónnym EMIF pre externú pamäť ako NOR a NAND FLASH.Táto flexibilita umožňuje rozšíriť pamäť pre väčšie aplikácie.

• Všestranná periférna podpora

Poskytuje širokú škálu rozhraní vrátane UART, I²C, MCBSP, MCASP s SPDIF a 16-bitového rozhrania hostiteľského portu.Vďaka tomu je procesor vysoko prispôsobivý pre telekomunikačné, zvukové a priemyselné systémy.

• Vylepšený ovládač DMA (EDMA)

64-kanálový vylepšený radič DMA podporuje rýchly prenos údajov medzi pamäťou a periférnymi zariadeniami.To znižuje zaťaženie CPU a zlepšuje celkový výkon systému.

• Vytváranie sietí a konektivita

Čip integruje Ethernet MAC 10/100 s podporou MII/RMII a rozhraním VLYNQ pre externé pripojenie.Vďaka týmto funkciám je vhodný pre zabudované aplikácie s podporou siete.

• Bohaté všeobecné účely I/O

S až 111 multiplexovanými kolíkmi GPIO a tromi výstupmi PWM ponúka DSP vynikajúcu flexibilitu pre riadenie systému a vlastné rozhranie.To zaisťuje ľahkú integráciu do širokej škály hardvérových návrhov.

• Prevádzka nízkeho napätia

Pracuje s jadrom napätia 1,05 V alebo 1,2 V a I/O úrovňami 1,8 V alebo 3,3 V. Táto rovnováha výkonovej účinnosti a flexibility robí spoľahlivé pre zabudované návrhy.

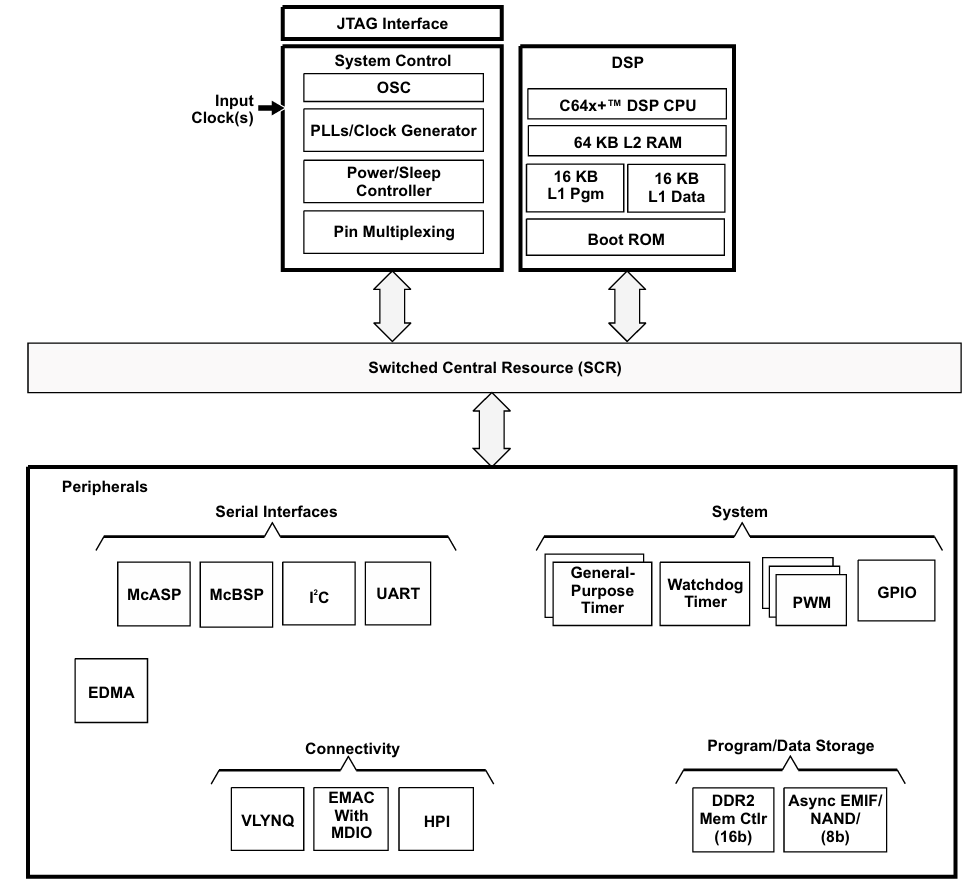

TMS320C6421 Funkčný blokový diagram

Funkčný blokový blok TMS320C6421ZWT5 zdôrazňuje, ako procesor kombinuje svoje jadro, pamäť a periférne zariadenia, aby spolupracoval.V strede je procesor C64X+ DSP s pamäťou L1 a L2 plus boot ROM, ktorá zaisťuje rýchly prístup k údajom a rýchle spustenie.Bloky riadenia systému, ako sú oscilátory, PLLS a riadenie výkonu, spracovávajú generovanie hodín, režimy s nízkym výkonom a smerovanie signálu.

Všetky časti sú prepojené prostredníctvom prepínaného centrálneho zdroja (SCR), ktorý funguje ako hlavná zbernica pre tok údajov.Procesor obsahuje sériové rozhrania, ako sú UART, I²C, MCBSP a MCASP, podporované výkonným regulátorom EDMA pre vysokorýchlostné prenosy údajov.Zahŕňa tiež časovače, funkcie strážnych psov, PWM a GPIO pre všeobecné riadenie systému.

Pre pripojenie ponúka zariadenie Ethernet Mac s MDIO, VLYNQ a rozhraním hostiteľského portu, vďaka čomu je flexibilné pre vytváranie sietí a externú komunikáciu.Rozšírenie pamäte je podporované prostredníctvom ovládača pamäte DDR2 a asynchrónnym EMIF pre NAND alebo NOR Flash.Tieto bloky spoločne ukazujú, ako je čip zostavený tak, aby zvládal intenzívne spracovanie s efektívnou pamäťou a širokými možnosťami pripojenia.

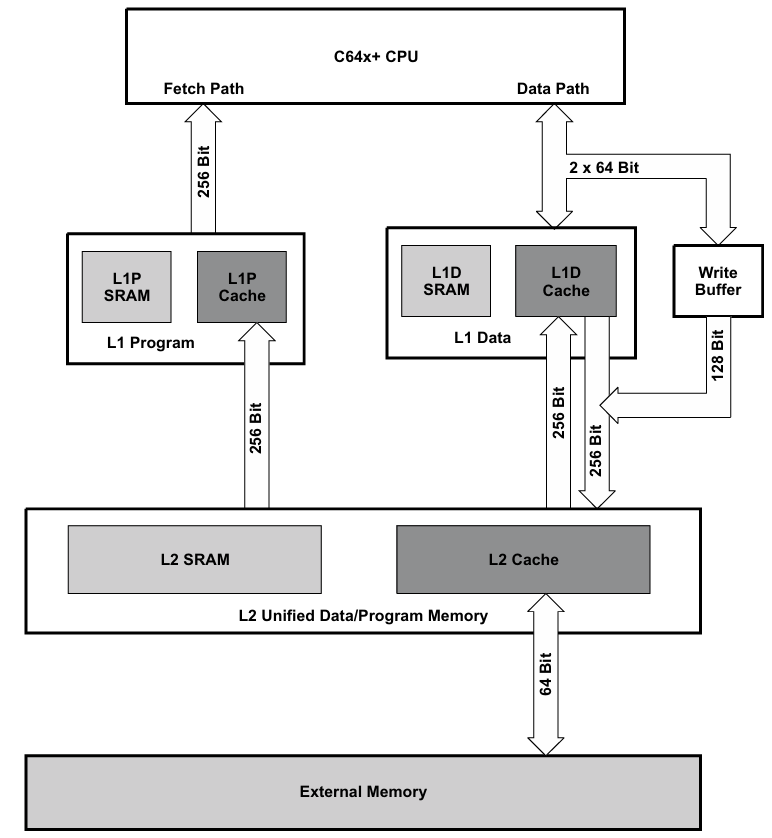

C64X+ architektúra pamäte vyrovnávacej pamäte

Architektúra pamäte C64X+ Cache v TMS320C6421ZWT5 je vytvorená tak, aby poskytla CPU rýchly prístup k pokynom a údajom.Začína sa pamäťou L1, ktorá je rozdelená do dvoch častí: program L1 (L1P) pre pokyny a údaje L1 (L1D) pre údaje.Obidve zahŕňajú SRAM a vyrovnávaciu pamäť pripojenú k CPU so širokými 256-bitovými cestami pre vysokorýchlostné prevody.

Za tým funguje pamäť L2 ako väčší, zjednotený priestor pre údaje aj programy.Má SRAM a vyrovnávaciu pamäť a pripája sa k externej pamäti cez 64-bitovú zbernicu.Vyrovnanie zápisu pomáha urýchliť ukladanie údajov spracovaním zápisov na pozadí.Tento vrstvený dizajn udržiava často používané údaje blízko CPU, pričom v prípade potreby stále umožňuje prístup k väčšej externej pamäte.

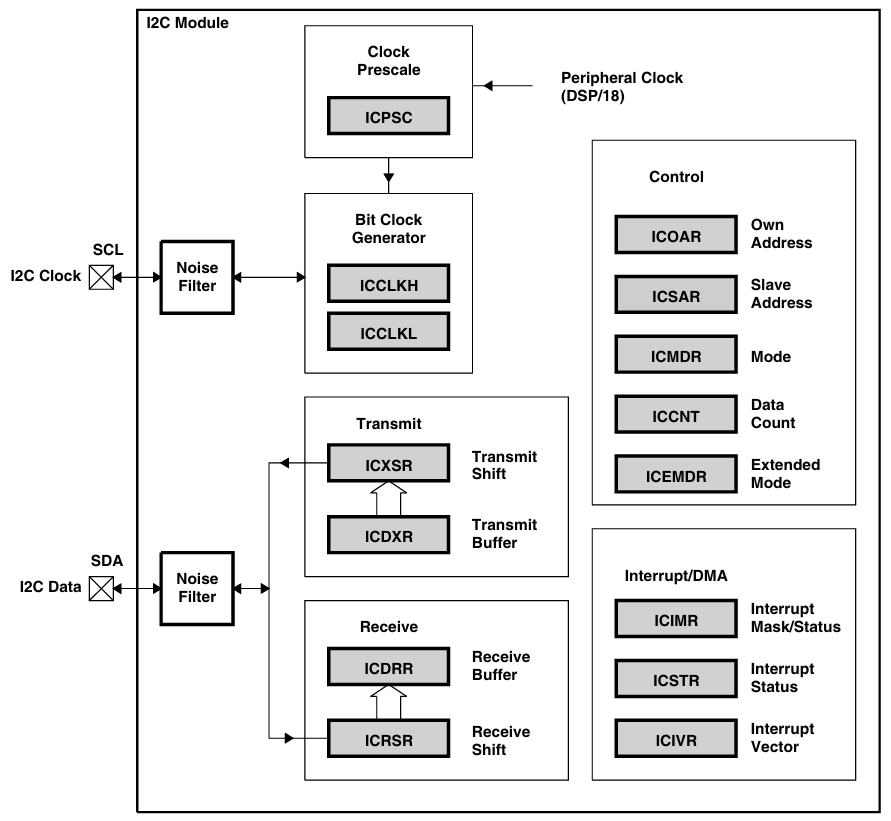

Bloková schéma modulu I2C

Modul I²C v TMS320C6421ZWT5 riadi komunikáciu cez dva riadky I²C, SCL pre hodiny a SDA pre údaje.Oba signály prechádzajú hlukovými filtrami, aby sa prenos stabilným.Prescaler a generátor hodín s hodinami nastavia správnu rýchlosť pre komunikáciu.

Modul má samostatné cesty na odosielanie a prijímanie údajov.Prenosový blok obsahuje údaje v vyrovnávacej pamäti pred jej odoslaním, zatiaľ čo blok prijímania ukladá prichádzajúce údaje pred ich odovzdaním CPU.Riadiaca jednotka riadi adresy, režimy a počítanie údajov, aby zariadenie mohlo fungovať ako hlavný alebo otrok.

Zahŕňa tiež prerušenie a podporu DMA, ktoré pomáhajú automaticky manipulovať s údajmi, bez toho, aby potrebovali CPU neustále kontrolu.Vďaka tomu je rozhranie I²C spoľahlivé a efektívne na pripojenie DSP s externými zariadeniami.

Špecifikácie TMS320C6421ZWT5

Typ	Parameter
Výrobca	Nástroje Texas
Séria	TMS320C642X
Balenie	Podnos
Stav	Aktívny
Typ	Pevný bod
Rozhranie	HPI, I2C, MCASP, MCBSP, UART, 10/100 Ethernet Mac
Hodina	500 MHz
Neprchavá pamäť	ROM (64 kb)
Baran	96 kb
Napätie - I/O	1,8 V, 3,3 V
Napätie - jadro	1,05 V, 1,20 V
Prevádzková teplota	0 ° C ~ 90 ° C (TJ)
Montáž	Povrchová montáž
Balenie	361-LFBGA
Balík dodávateľských zariadení	361-NFBGA (16 × 16)
Základné číslo produktu	TMS320

Aplikácie TMS320C6421ZWT5

1. Telecom a bezdrôtové systémy

TMS320C6421ZWT5 sa široko používa v telekomunikačnej infraštruktúre a bezdrôtových zariadeniach kvôli vysokorýchlostnému výkonu spracovania signálu.Zvláda úlohy, ako je modulácia, demodulácia a kódovanie kanálov, ktoré sú dobré v základných staniciach, bránach a širokopásmovom vybavení.Vďaka svojej integrovanej podpore Ethernet MAC a DDR2 poskytuje pripojenie aj šírku pásma pamäte potrebnú na komunikáciu.

2. Zvukové a signálne spracovanie

Táto DSP je vhodná pre zvukové systémy, ktoré vyžadujú vysokovýkonný výpočet a spracovanie nízkej latencie.Dokáže spustiť viackanálové hlasové kodeky, vykonávať zrušenie hluku a zvládnuť zvukové efekty v čase.Rozhrania ako MCBSP a MCASP uľahčujú spojenie so zvukovými zariadeniami, čím sa zabezpečuje spoľahlivý a kvalitný zvukový výkon.

3. Zobrazovacie a video aplikácie

C6421 sa dá použiť aj na zobrazovacie a videozáznamy, ktoré si vyžadujú rýchle spracovanie údajov.Jeho jadro DSP mu umožňuje podporovať funkcie kompresie, dekompresie a vylepšenia pre fotoaparáty, sledovacie systémy a zariadenia vstavaného videnia.Využitím svojich paralelných funkcií vykonávania umožňuje efektívne spracovanie tokov obrazu a videa.

4. Priemyselná a zabudovaná kontrola

V priemyselnej a kancelárskej automatizácii je zariadenie oceňované pre integráciu časovačov, GPIO, PWM a DMA, ktoré poskytujú tesné ovládanie systému.Používa sa v aplikáciách, ako sú tlačiarne, skenery, ovládače motora a zabudované automatizačné jednotky.Jeho efektívne výkonové režimy a vysokorýchlostné spracovanie pomáhajú poskytovať spoľahlivý výkon a zároveň udržiavať nízku spotrebu energie.

TMS320C6421ZWT5 Podobné časti

Špecifikácia	TMS320C6421ZWT5	TMS320C6421ZDU5	TMS320C6421ZDU4	TMS320C6421ZWTQ5	TMS320C6424
Architektúra	C64x+ velociti.2 vliw dsp	C64x+ velociti.2 vliw dsp	C64x+ velociti.2 vliw dsp	C64x+ velociti.2 vliw dsp	C64x+ velociti.2 vliw dsp
Rýchlosť	500 MHz	500 MHz	600 MHz	500 MHz	Až 720 MHz (vyššia úroveň)
Výkon (MIPS)	~ 4 000 pri 500 MHz	~ 4 000 pri 500 MHz	~ 4 800 pri 600 MHz	~ 4 000 pri 500 MHz	Vyššie, až ~ 8 000 MIPS
Pamäť	L1p 16 kb, L1d 48 kb, L2 64 kb	L1p 16 kb, L1d 48 kb, L2 64 kb	L1p 16 kb, L1d 48 kb, L2 64 kb	L1p 16 kb, L1d 48 kb, L2 64 kb	K dispozícii sú väčšie možnosti L2
Veľkosť ROM	64 KB Boot ROM	64 KB Boot ROM	64 KB Boot ROM	64 KB Boot ROM	64 KB Boot ROM
Podpora externej pamäte	DDR2 (16-bit), EMIFA (8-bit)	DDR2 (16-bit), EMIFA (8-bit)	DDR2 (16-bit), EMIFA (8-bit)	DDR2 (16-bit), EMIFA (8-bit)	DDR2 (16-bit), EMIFA (8-bit)
Ethernet Mac	10/100 mb/s s MDIO	10/100 mb/s s MDIO	10/100 mb/s s MDIO	10/100 mb/s s MDIO	10/100 mb/s s MDIO
Prevádzková teplota	0 ° C až 90 ° C (komerčné)	0 ° C až 90 ° C (komerčné)	0 ° C až 90 ° C (komerčné)	–40 ° C až +125 ° C (priemyselné)	0 ° C až 90 ° C (komerčné)
Balík	361-kolík NFBGA (16 × 16 mm)	361-pin NFBGA (označenie dif.)	361-kolík NFBGA	361-kolík NFBGA	361-kolík NFBGA
Žiadosti	Telecom, zvuk, zabudovaný	Telecom, zvuk, zabudovaný	Kritické telekomunikácie	Priemyselné/drsné prostredie	Telecom & VoIP vyššej kategórie

TMS320C6421ZWT5 Programovacie kroky

Tento proces sa zvyčajne presúva od nastavenia prostredia k písaniu, ladeniu a nasadeniu optimalizovaného kódu DSP.

1. Nainštalujte vývojové nástroje

Prvým krokom je nastavenie kódu Composer Studio (CCS), integrované vývojové prostredie TI.Tento softvér poskytuje nástroje kompilátora, zostavovateľa, debuggeru a projektového riadenia špeciálne navrhnuté pre rodinu DSP C6000.Bez tohto nastavenia by nebolo možné programovanie a testovanie hardvéru DSP.

2. Vytvorte nový projekt

V CCS začnite vytvorením nového projektu nakonfigurovaného pre zariadenie TMS320C6421.Zahŕňa to výber správnych možností kompilátora, súbory príkazu linker a šablóny spúšťacieho kódu.Správne nastavenie projektu zaisťuje, že mapa pamäte a systémové zdroje sú v súlade s hardvérom.

3. Napíšte kód aplikácie

Aplikácie môžu byť napísané v C pre všeobecnú logiku alebo v montáži pre kritické rutiny pre výkon.Mnohé z nich využívajú architektúru C64X+ VLIW, ktorá umožňuje paralelne vykonávať viac pokynov.Optimalizácia slučiek a použitie vnútornej časti špecifickej pre DSP môžu výrazne zvýšiť účinnosť.

4. Zostavte a optimalizovať

Po kódovaní je program zostavený a zostavený do strojových pokynov.Kompilátor TI obsahuje optimalizačné funkcie, ako je softvérové ​​potrubie a rozrušenie slučky, aby sa maximalizovala priepustnosť.V tejto fáze programátor zaisťuje, že rýchlosť vykonávania a využitie pamäte spĺňajú požiadavky na aplikáciu.

5. Odkaz a načítať

Súbory kompilovaných objektov sú prepojené podľa mapy pamäte zariadenia, ktoré umiestnia kód a údaje do správnych interných a externých pamäťových oblastí.Po prepojení sa binárny bod načíta na DSP cez debugger JTAG.Tým sa pripravuje systém na vykonanie hardvéru.

6. ladenie hardvéru

Pomocou CCS môžete nastaviť body prerušenia, monitorovať registre a prejsť pokynmi, kým sa beží DSP.Ladenie hardvéru odhaľuje správanie, ako je využitie vyrovnávacej pamäte, prerušenia a prenos údajov.Tento proces zaisťuje správne fungovanie aplikácie za skutočných prevádzkových podmienok.

7. Nasadiť a monitorovať

Po dokončení testovania je program nasadený na samostatné vykonávanie v cieľovom systéme.Stále môžete používať CCS na monitorovanie výkonu, prideľovania pamäte do vyladenia alebo zníženie spotreby energie.Tento posledný krok potvrdzuje, že DSP je spoľahlivo a je pripravený na praktické aplikácie.

TMS320C6421ZWT5 Výhody a nevýhody

Výhody

• Vysoký výkon DSP s pevným bodom s paralelizmom VLIW

• Kompatibilita kódu nahor so staršími zariadeniami C6000

• Bohatý súbor integrovaných periférnych zariadení znižuje externé komponenty

• Silný vývojový ekosystém s CCS a optimalizačnými nástrojmi

• Flexibilná vyrovnávacia pamäť a pamäťová architektúra pre rýchlejšie spracovanie údajov

Nevýhody

• Žiadne dynamické napätie alebo škálovanie frekvencie na úsporu energie

• Vyššia spotreba energie v porovnaní s nízkym výkonom DSP

• Chýbajú vstavané bezpečnostné funkcie pre bezpečné zavedenie alebo ochranu

• Menej vhodné pre prenosné alebo batériové aplikácie

• Pevný profil výkonu s obmedzenou prispôsobivosťou pre mobilné použitie

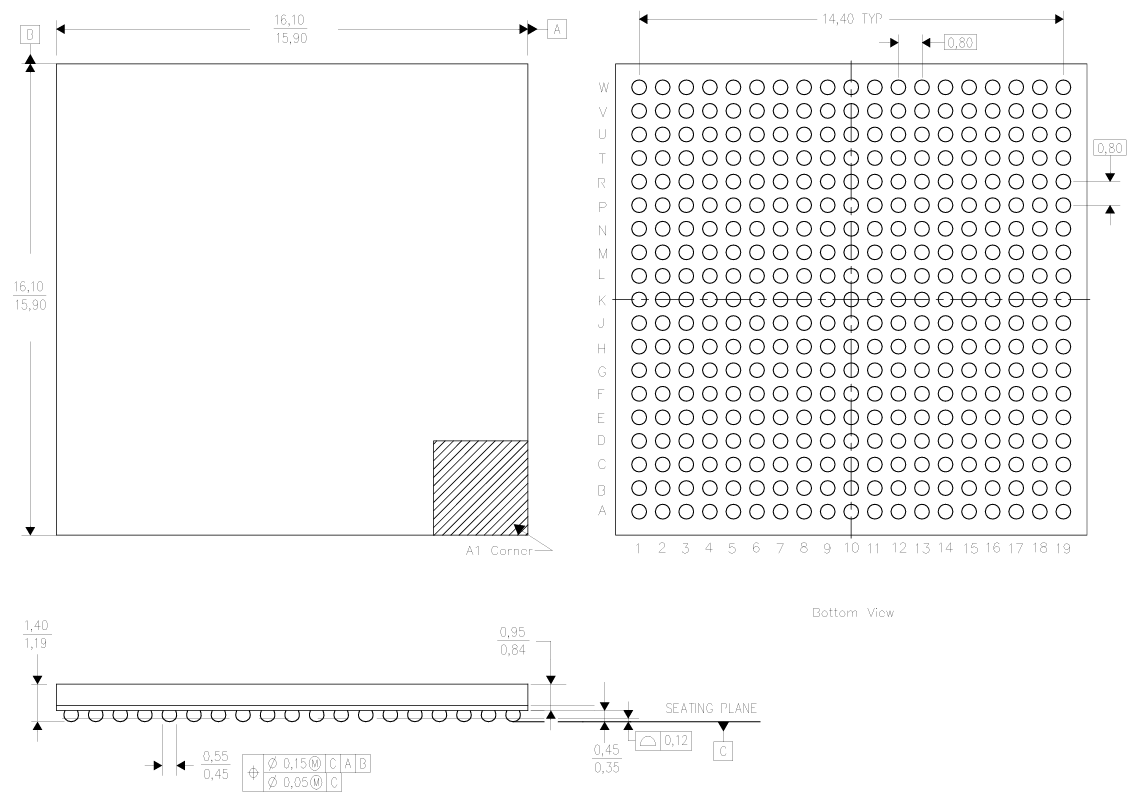

TMS320C6421ZWT5 Dimenzie obalu

Typ	Parameter
Typ balíka	NFBGA (361-guľa, ZWT)
Pole s mriežkou	16 × 16
Počítať	361
Celková dĺžka (L)	17,5 mm
Celková šírka (W)	15,45 mm
Rozsah veľkosti tela	15,90 mm - 16,10 mm
Výška lopty	0,80 mm
Priemer lopty	0,45 mm - 0,55 mm
Výška balíka (H)	1,19 mm - 1,40 mm
Výška gule (pohotovosť)	0,35 mm - 0,45 mm
Tolerancia lietadla	± 0,12 mm
Rohový index (A1)	Označený referenčný roh

Výrobca TMS320C6421ZWT5

TMS320C6421ZWT5 je vyrobený Texas Instruments (TI), popredná americká polovodičová spoločnosť so sídlom v Dallase v Texase.TI je globálne známa svojimi inováciami v analógových a zabudovaných technológiách spracovania, ktoré poskytujú riešenia, ktoré poháňajú širokú škálu odvetví vrátane telekomunikácií, automobilového priemyslu, priemyselnej automatizácie a spotrebnej elektroniky.S desaťročiami odborných znalostí pri vývoji vysoko výkonných procesorov digitálneho signálu TI vytvorila rodinu TMS320 ako základný kameň pre aplikácie na spracovanie signálu.Spoločnosť tiež podporuje komplexné nástroje navrhovania, softvérové ​​prostredie a dokumentáciu, čím zabezpečuje spoľahlivú integráciu svojich produktov DSP do pokročilých zabudovaných systémov.

Záver

TMS320C6421ZWT5 sa vyznačuje svojím silným výkonom s pevným bodom, flexibilným pamäťovým systémom a bohatým pripojením, ktoré vyhovujú náročným aplikáciám v komunikácii, zvuku, videu a automatizácii.Vďaka jeho dizajnu je vývoj efektívny prostredníctvom Code Composer Studio s nástrojmi na optimalizáciu a ladenie hardvéru.Procesor poskytuje dobrú škálovateľnosť, silnú integráciu a širokú podporu, hoci obchoduje s niektorými funkciami úspory energie a bezpečnosti.Celkovo ponúka spoľahlivú rovnováhu výkonu, pamäte a rozhrania, podporovaných ekosystémom TI a preukázanou platformou C6000, čo z neho robí praktickú voľbu pre pokročilé zabudované projekty.
