Procesor MC9328MX21CVM: Funkcie, špecifikácie, aplikácie a alternatívy

V tomto článku sa dozviete viac o MC9328MX21CVM, procesore z rodiny I.MX21.Prejdeme nad tým, čo to je, aké funkcie ponúka a ako funguje s multimediálnymi, pamäťovými a displejmi.Uvidíte tiež jeho blokový diagram, špecifikácie, aplikácie a proces programovania krok za krokom.Nakoniec pochopíte, kde sa tento čip používa, jeho výhody a nevýhody a aké možnosti máte, ak hľadáte podobné časti.

Katalóg

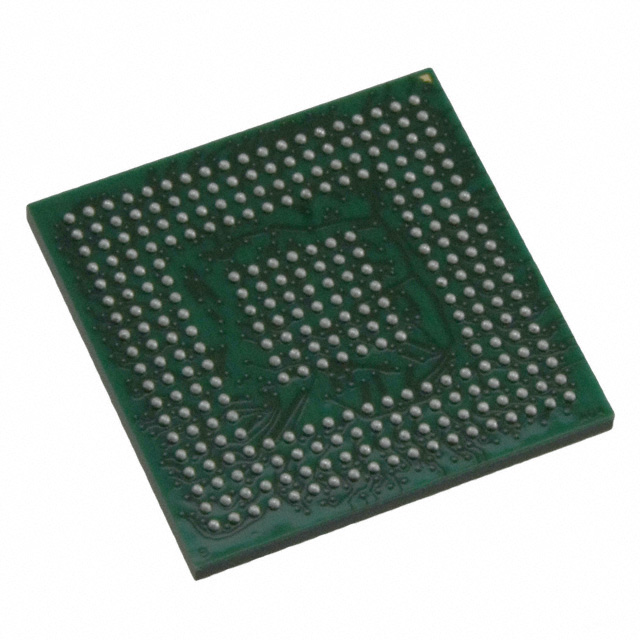

Čo je MC9328MX21CVM?

Ten MC9328MX21CVM je členom rodiny mikroprocesorov I.MX21, ktorý pôvodne vyvinula spoločnosť Freescale Semiconductor, teraz súčasťou NXP.Toto zariadenie bolo postavené okolo jadra ARM926EJ-S, ktoré bežalo až do 266 MHz, bolo navrhnuté tak, aby poskytovalo efektívne spracovanie pre multimediálne a zabudované aplikácie.Širšia rodina I.MX21 zdieľa rovnakú hlavnú architektúru, ale ponúka viac variantov na riešenie rôznych potrieb s rozdielami v rozmeroch balenia, tepelných stupňoch a možnostiach dodržiavania predpisov.Tieto variácie umožnili vyvážiť požiadavky na náklady, výkon, výkon a formálne faktory pri zachovaní kompatibility softvéru v celej sérii.

Hľadáte MC9328MX21CVM?Kontaktujte nás a skontrolujte aktuálne zásoby, dodací čas a ceny.

MC9328MX21CVM CAD modely

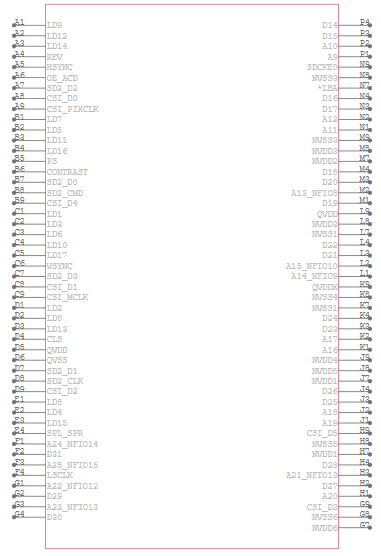

Symbol MC9328MX21CVM

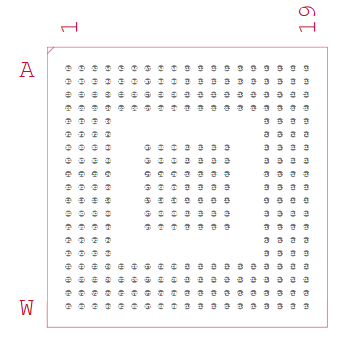

MC9328MX21CVM stopa

MC9328MX21CVM 3D model

Funkcie MC9328MX21CVM

• Jadro procesora ARM926EJ-S

MC9328MX21CVM je poháňaný jadrom ARM926EJ-S bežiacim na 266 MHz, čo poskytuje rovnováhu výkonu a nízku spotrebu energie.Podporuje pokročilé súpravy inštrukcií vrátane zrýchlenia Java, vďaka čomu je vhodná pre multimédiá a vložené aplikácie.

• Cache na čipoch

Integruje pokyn 16 kB vyrovnávaciu pamäť a dátovú vyrovnávaciu pamäť 16 kb.Pomáhajú zlepšiť rýchlosť a efektívnosť vykonávania znížením potreby častého prístupu k externej pamäte.

• Zvýšený multimediálny akcelerátor (EMMA)

Zariadenie obsahuje hardvérové ​​video zrýchlenie, ktoré umožňuje hladké prehrávanie formátov, ako je MPEG-4, pri rozlíšení QVGA a 30 snímok za sekundu.To znižuje zaťaženie CPU a zlepšuje celkový multimediálny výkon.

• Pokročilá podpora displeja

Je vybavený vstavaným LCD radičom, inteligentným LCD radičom a rozhraním snímača CMOS.Tieto moduly umožňujú bezproblémové spracovanie grafických displejov a vstupov kamery pre prenosné zariadenia.

• Flexibilné pamäťové rozhrania

Procesor podporuje SDRAM, NAND Flash s ECC, PCMCIA/COMPACTFLASH a všeobecný modul externého rozhrania (EIM).Táto flexibilita uľahčuje integráciu s rôznymi typmi úložiska v zabudovaných systémoch.

• Bohaté možnosti pripojenia

Poskytuje viac rozhraní vrátane USB na cestách, UARTS, SPI, I²C, SSI/I²S pre zvuk a 1-vodičový ovládač.S dvojitými slotmi MMC/SD a podpore IRDA dokáže zvládnuť káblovú aj bezdrôtovú komunikáciu.

• Ovládanie a načasovanie systému

Zariadenie integruje časovače, moduly PWM, časovač strážneho psa a hodiny.Tieto zabezpečujú presné načasovanie, riadenie energie a stabilitu systému pri dlhodobej prevádzke.

• Prevádzka nízkej energie

MC9328MX21CVM je navrhnutý s pokročilým riadením výkonu, podporujúcim aktívne, spánkové a pohotovostné režimy.Počas plnej prevádzky spotrebuje iba asi 120 mA a menej ako 1 mA v pohotovostnom režime, čím sa rozširuje výdrž batérie v prenosných systémoch.

• Spoľahlivosť priemyselnej triedy

Balená v 289-kolíkovej mapBGA, pracuje v širokom priemyselnom teplotnom rozsahu (-40 ° C až +85 ° C).Spĺňa tiež kvalifikáciu AEC-Q100, zabezpečuje trvanlivosť v tvrdých prostrediach.

• Integrovaná podpora ladenia a DMA

Procesor obsahuje rozhranie ladenia JTAG a ovládač priameho prístupu k pamäti (DMA).Tieto funkcie zefektívňujú vývoj softvéru a zlepšujú efektívnosť prenosu údajov vo vložených aplikáciách.

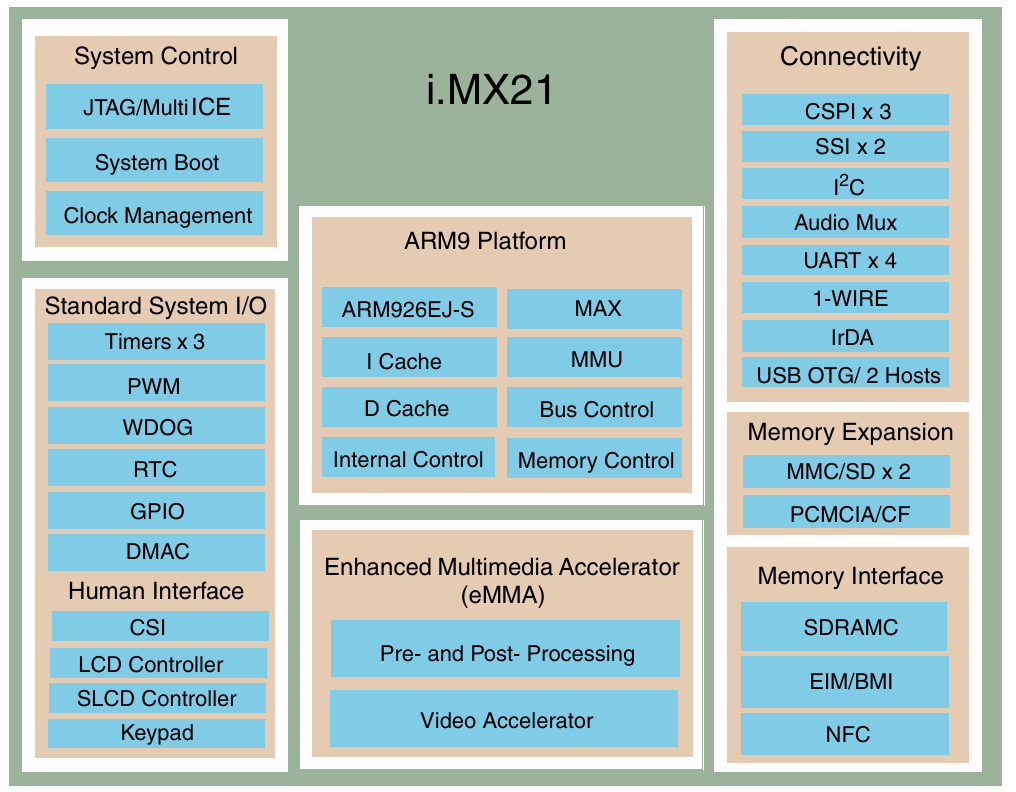

I.MX21 bloková schéma

Bloková schéma I.MX21 MC9328MX21CVM ukazuje, ako je čip zostavený a čo funguje, ktorý podporuje.V strede je procesor ARM926EJ-S, so vstavanými inštrukciami a dátovými vyrovnávacími prácami, ktoré prevádzkujú hlavné programy.Blok riadenia systému spracováva spustenie, generovanie hodín a ladenie hodín, zatiaľ čo štandardný blok I/O poskytuje časovače, strážny ps, PWM, GPIO a DMA radič pre základné systémové úlohy.Funkcie ľudského rozhrania, ako je ovládač LCD/SLCD, rozhranie fotoaparátu (CSI) a klávesnica podpora, nechajú čip pripojiť priamo k obrazovkám a vstupným zariadeniam.

V prípade multimédií spravuje EMMA Accelerator prehrávanie a spracovanie videa, čím sa znižuje pracovné zaťaženie CPU.Konektivita je tiež silná, s rozhraniami USB OTG, UART, SPI, I²C, IRDA, 1-Wire a Audio rozhrania na prepojenie s periférnymi zariadeniami a externými zariadeniami.Na strane pamäte čip pracuje s kartami SDRAM, NAND Flash, PCMCIA/CF a MMC/SD kartami, ktoré ponúka flexibilné rozširovanie úložiska.Celkovo kombinuje I.MX21 spracovanie, multimédiá, pripojenie a podporu pamäte do jednej efektívnej platformy pre zabudované aplikácie.

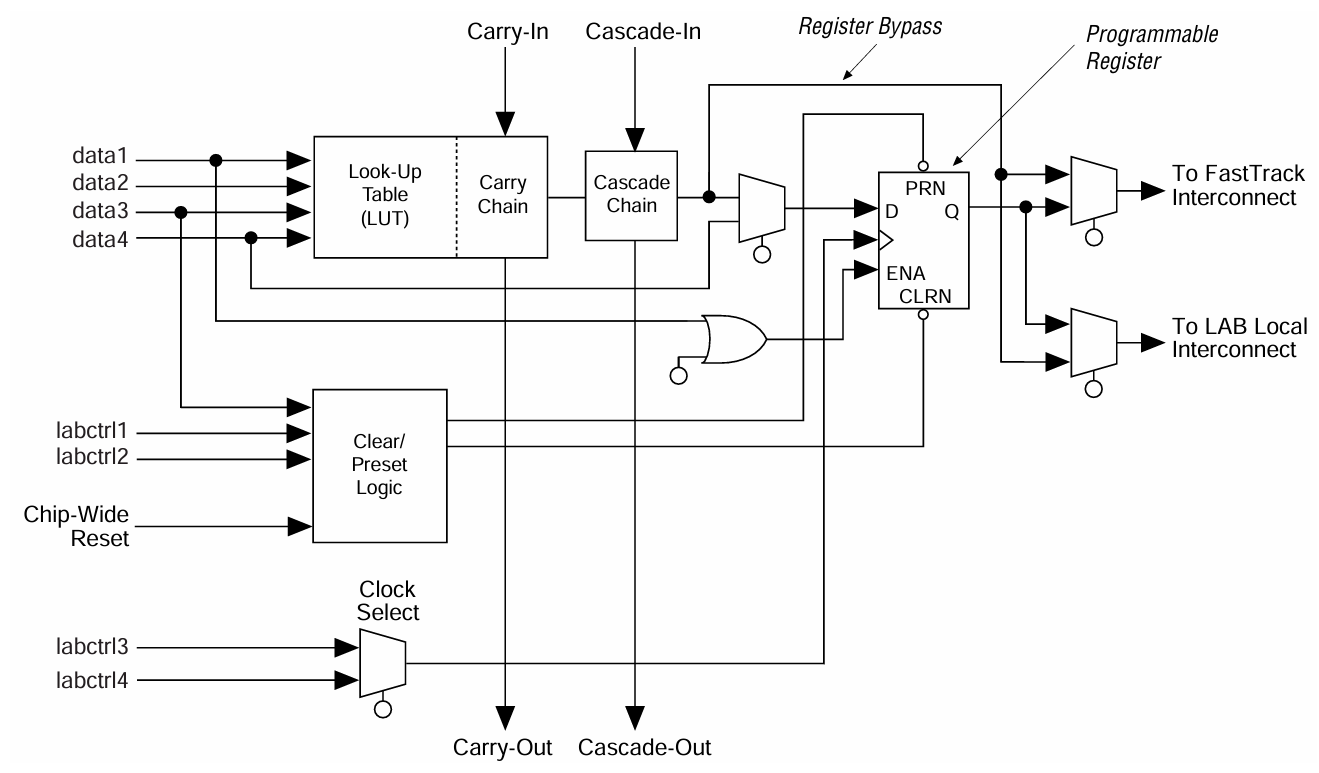

Architektúra multimediálneho urýchľovača (EMMA)

Multimediálny akcelerátor (EMMA) v MC9328MX21CVM je vytvorený tak, aby urýchlil videozáznamy a obrazové úlohy, takže hlavné jadro ramena sa nepreťažuje.Vyhľadávacia tabuľka (LUT) je miesto, kde sa spracúvajú vstupné údaje, zatiaľ čo reťazce prenášajú a kaskády pomáhajú zvládnuť matematické a logické operácie vo viacerých fázach.To umožňuje ChIP rýchlejšie spracovať pixely a multimediálne údaje.Programovateľný register ukladá výsledky dočasne a pracuje so systémovými hodinami, zatiaľ čo logika Clear/Preset zaisťuje, že systém je možné správne resetovať alebo inicializovať.Blok výberu hodín umožňuje systému zvoliť správny zdroj načasovania pre multimediálne funkcie.Nakoniec môžu výstupy prejsť buď na prepojenie rýchleho prenosu pre vysokorýchlostné prevody alebo miestne prepojenie pre používanie obvodov v okolí.Celkovo, EMMA robí prehrávanie videa, kódovanie a spracovanie obrazu rýchlejšie a efektívnejšie, ukladá energiu pre zabudované aplikácie.

Špecifikácie MC9328MX21CVM

Typ	Parameter
Výrobca	NXP USA Inc./ Freescale Polovodič
Séria	I.MX21
Balenie	Podnos
Stav	Zastaraný
Základný procesor	ARM926EJ-S
Počet jadier/šírky autobusu	1 jadro, 32-bit
Rýchlosť	266 MHz
Radiče RAM	Sdram
Zrýchlenie grafiky	Nie
Ovládače displeja a rozhrania	Klávesnica, LCD
USB	USB 1.x (2)
Napätie - I/O	1,8 V, 3,0 V
Prevádzková teplota	-40 ° C ~ 85 ° C (TA)
Montáž	Povrchová montáž
Balenie	289-LFBGA
Balík dodávateľských zariadení	289-PBGA (17 × 17)
Ďalšie rozhrania	1-drôty, i²c, i²s, SPI, SSI, MMC/SD, UART
Základné číslo produktu	MC9328MX21

Aplikácie MC9328MX21CVM

1. Prenosné multimediálne zariadenia

MC9328MX21CVM je vhodný pre prenosné multimediálne produkty, ako sú prehrávače MP3, vreckové PDA a digitálne fotoaparáty.Jeho integrovaný multimediálny akcelerátor (EMMA) umožňuje plynulé prehrávanie videa a spracovanie zvuku bez toho, aby si veľmi načítalo procesor.Táto kombinácia výkonu a nízkej spotreby energie predlžuje výdrž batérie, vďaka čomu je ideálna pre spotrebnú elektroniku na cestách.

2. Smartfóny a zariadenia na zasielanie správ

S podporou LCD displeje, rozhraní fotoaparátu a viacerých možností pripojenia je procesor silnou voľbou pre smartfóny a zariadenia na zasielanie správ.Umožňuje prehrávanie videa, zvukové streamovanie a efektívna správa úložiska, ktoré sú dobré pre mobilnú komunikáciu.Nízko výkonný dizajn zaisťuje, že tieto zariadenia zostávajú ľahké, responzívne a priateľské k batérii.

3. Spotrebná elektronika a webové spotrebiče

MC9328MX21CVM poskytuje vyváženú kombináciu pripojenia, rozširovania pamäte a multimediálnej podpory pre produkty, ako sú prenosné webové prehliadače, bezdrôtové komunikátory a interaktívne gadgety.Podpora USB OTG, MMC/SD a sieťové rozhrania poskytujú flexibilitu pri budovaní pripojených zariadení.Vďaka týmto vlastnostiam je atraktívne pre výrobky citlivé na náklady, ktoré stále vyžadujú bohatú funkčnosť.

4. Priemyselné a automobilové aplikácie

Vďaka svojmu priemyselnému teplotnému rozsahu a robustnej spoľahlivosti sa MC9328MX21CVM môže použiť aj v zabudovaných priemyselných a automobilových systémoch.Podporuje grafické displeje, protokolovanie údajov a riadiace rozhrania v prostrediach, kde je potrebná robustná prevádzka.Jeho výkonová účinnosť a viacnásobné I/O rozhrania umožňujú ľahkú integráciu do informačných systémov vozidla, riadiacich jednotiek alebo prenosných priemyselných nástrojov.

5. Video a sledovacie systémy

Hardvérové ​​zrýchlenie a rozhranie snímača fotoaparátu procesora je vhodný pre systémy zachytávania videa a prehrávania s nízkym výkonom.Dokáže zvládnuť úlohy kódovania videa a dekódovania pri poskytovaní schopností ukladania a zobrazovania.Vďaka tomu je cenné pri vstupných zariadeniach sledovania alebo monitorovania na základnej úrovni, kde je kľúčová energetická účinnosť a kompaktná veľkosť.

MC9328MX21CVM Podobné časti

Špecifikácie	MC9328MX21CVM	MC9328MX21CVK	MC9328MX21VM	MC9328MX21VK	MC9328MX21DVM	MC9328MX21DVK
Jadro procesora	ARM926EJ-S, 266 MHz	ARM926EJ-S, 266 MHz	ARM926EJ-S, 266 MHz	ARM926EJ-S, 266 MHz	ARM926EJ-S, 266 MHz	ARM926EJ-S, 266 MHz
Vybavenka	16 kb i-cache + 16 kb d-cache	16 kb i-cache + 16 kb d-cache	16 kb i-cache + 16 kb d-cache	16 kb i-cache + 16 kb d-cache	16 kb i-cache + 16 kb d-cache	16 kb i-cache + 16 kb d-cache
Multimediálna podpora	Emma (MPEG-4, Video Accel.), LCDC, CSI	Emma (MPEG-4, Video Accel.), LCDC, CSI	Emma (MPEG-4, Video Accel.), LCDC, CSI	Emma (MPEG-4, Video Accel.), LCDC, CSI	Emma (MPEG-4, Video Accel.), LCDC, CSI	Emma (MPEG-4, Video Accel.), LCDC, CSI
Pamäťové rozhrania	SDRAM, NAND W/ECC, PCMCIA/CF, MMC/SD	SDRAM, NAND W/ECC, PCMCIA/CF, MMC/SD	SDRAM, NAND W/ECC, PCMCIA/CF, MMC/SD	SDRAM, NAND W/ECC, PCMCIA/CF, MMC/SD	SDRAM, NAND W/ECC, PCMCIA/CF, MMC/SD	SDRAM, NAND W/ECC, PCMCIA/CF, MMC/SD
Konektivita	USB OTG, UARTS, SPI, I²C, SSI/I²S, IRDA, 1-Wire	USB OTG, UARTS, SPI, I²C, SSI/I²S, IRDA, 1-Wire	USB OTG, UARTS, SPI, I²C, SSI/I²S, IRDA, 1-Wire	USB OTG, UARTS, SPI, I²C, SSI/I²S, IRDA, 1-Wire	USB OTG, UARTS, SPI, I²C, SSI/I²S, IRDA, 1-Wire	USB OTG, UARTS, SPI, I²C, SSI/I²S, IRDA, 1-Wire
Typ balíka	Mapbga-289	Mapbga-289	Mapbga-289	Mapbga-289	Mapbga-289	Mapbga-289
Rozstup / veľkosť	0,8 mm / 17 × 17 mm	0,65 mm / 14 × 14 mm	0,8 mm / 17 × 17 mm	0,65 mm / 14 × 14 mm	0,8 mm / 17 × 17 mm	0,65 mm / 14 × 14 mm
Teplotný rozsah	–40 ° C až +85 ° C	–40 ° C až +85 ° C	0 ° C až +70 ° C	0 ° C až +70 ° C	–30 ° C až +70 ° C	–30 ° C až +70 ° C
Známka	Priemyselný	Priemyselný	Obchodný	Obchodný	Predĺžený	Predĺžený
Stav životného cyklu	Zastaraný	Zastaraný	Zastaraný	Zastaraný	Zastaraný	Zastaraný

MC9328MX21CVM Kroky programovania

Pred programovaním MC9328MX21CVM je dôležité pochopiť, že tento procesor je súčasťou rodiny I.MX21, navrhnutej so zmesou multimédií, pamäte a funkcií pripojenia.Programovanie zahŕňa inicializáciu hardvéru a konfiguráciu softvéru na zabezpečenie stabilnej a efektívnej prevádzky systému.

1. Referenčná dokumentácia

Prvým krokom je skontrolovať dataShet a referenčnú príručku pre MC9328MX21CVM.Tieto dokumenty poskytujú podrobnosti o registračných mapách, nastavení hodín, funkciách PIN a režimoch zavádzania.Bez toho môžu mylné konfigurácie v neskorších krokoch spôsobiť zlyhania spustenia alebo nestabilný výkon.

2. Hardvér a konfigurácia bootovania

Ďalej nakonfigurujte napájací zdroj, vstup na hodiny a resetovanie obvodov podľa požiadaviek zariadenia.Zavádzacie konfiguračné kolíky určujú, ako procesor načíta počiatočný kód, či už z NOR Flash, NAND Flash alebo sériových zdrojov.Správne nastavenie v tejto fáze zaisťuje, že CPU má po resetovaní platnú cestu vykonávania.

3. PIN multiplexing (nastavenie I/O)

MC9328MX21CVM používa multiplexované kolíky, čo znamená, že jeden kolík môže slúžiť viacerým funkciám.Prostredníctvom riadiacich registrov funkcií (FMCR) priradíte kolíky periférnym zariadeniam ako UART, SPI alebo LCD.Správna konfigurácia I/O je dôležitá pre periférne zariadenia, aby komunikovali podľa očakávania.

4. Inicializácia hodín a časovača

Procesor vyžaduje zdroje hodín pre jadro, periférne zariadenia a multimediálne moduly.Nastavenie modulu generovania hodín zaisťuje, že každý subsystém beží správnou rýchlosťou.Časovače a strážne psovia potom môžu byť povolené poskytovať načasovanie a bezpečnosť systému.

5. Konfigurácia pamäte

Externá pamäť, ako napríklad SDRAM, NAND Flash alebo MMC/SD, sa musí inicializovať správnym časovacím a riadiacim signálom.Procesor podporuje korekciu chýb (ECC) pre NAND na zlepšenie spoľahlivosti.Správne nastavenie pamäte umožňuje systému efektívne načítať a ukladať kód alebo údaje.

6. Periférna inicializácia

Po pamäti, povoľte a nakonfigurujte štandardné periférie, ako sú UARTS, USB OTG, I²C a zvukové rozhrania.Každý modul je riadený prostredníctvom vyhradených registrov, kde sú definované prenosové sadzby, režimy prenosu a nastavenia prerušenia.Tento krok umožňuje systému pripojiť sa a interagovať s externými zariadeniami.

7. Načítanie zavádzača alebo OS

Akonáhle je hardvér stabilný, vložte bootloader alebo operačný systém do SDRAM alebo Flash.Bootloader nastavuje prostredie vykonávania a ukazuje počítadlo programu na správnu adresu.V tomto okamihu môže procesor začať spúšťať aplikácie na úrovni používateľov.

8. Konfigurácia multimediálnych akcelerátorov

Ak sú potrebné multimediálne funkcie, je potrebné nakonfigurovať vylepšený multimediálny urýchľovač (EMMA) a LCD/CSI radiče.Tieto hardvérové ​​bloky spravujú prehrávanie videa, zachytávajú a zobrazujú aktualizácie.Použitie ich vykladá ťažké úlohy spracovania z CPU a zlepšuje účinnosť.

9. ladenie a validácia

S behom jadra a periférnych zariadení použite na testovanie systému JTAG alebo podobné nástroje ladenia.Skontrolujte, či pamäť číta/zapisuje, periférne výstupy a multimediálne funkcie fungujú podľa plánu.Ladenie v tejto fáze zaisťuje stabilitu pred nasadením do aplikácie.

10. Optimalizácia výkonu a výkonu

Nakoniec nakonfigurujte režimy s nízkym výkonom a povoľte strážnemu psu pre bezpečnosť systému.Použitie regulátorov DMA pre prenos údajov tiež znižuje zaťaženie CPU a zvyšuje účinnosť.Optimalizácia výkonu a výkonu pomáha predĺžiť výdrž batérie v prenosných aplikáciách a zároveň udržiava reagovanie systému.

MC9328MX21CVM Výhody a nevýhody

Výhody

• Efektívna manipulácia s LCD s inteligentným obnovením šetrí energiu.

• Hardvérové ​​spracovanie fotoaparátu a videa znižuje zaťaženie procesora.

• Cenovo efektívna podpora pamäte NAND + SDRAM.

• Vyvážená integrácia Multimédií, pamäte a I/O.

• Nízka spotreba energie ideálna pre prenosné zariadenia.

Nevýhody

• Používa staršie jadro ARM9, obmedzený výkon podľa dnešných štandardov.

• Obmedzená moderná podpora softvéru a ekosystémov.

• Žiadna škálovateľnosť s pokročilými funkciami, ako je viacjadrový alebo GPU.

• Zastarané zariadenie, ťažšie sa získava pre nové vzory.

• Pre dlhodobý vývoj produktov menej odolný voči budúcnosti.

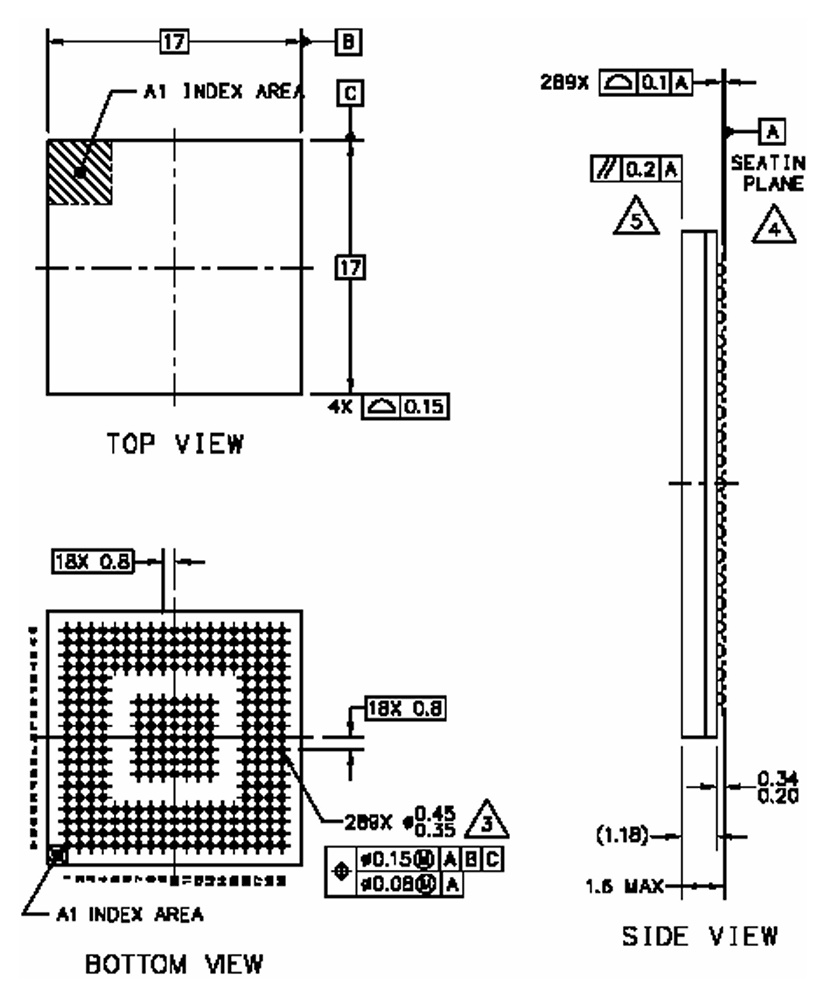

MC9328MX21CVM rozmery obalu

Typ	Parameter
Typ balíka	LFBGA (nízko profil s jemným rozlíšením BGA)
Veľkosť tela (L × W)	17 mm × 17 mm
Výška lopty	0,8 mm
Počet loptičiek	289
Priemer lopty	0,35 mm - 0,45 mm
Celková výška balíka	1,6 mm (max)
Výška sedadla	0,20 mm - 0,34 mm
Indexová značka (A1 Corner)	Indikátor orientácie kolíka 1
Rozloženie lopty	18 × 18 mriežky so strednou medzerou
Montáž	Povrchová montáž

Výrobca MC9328MX21CVM

MC9328MX21CVM bol pôvodne vyvinutý a vyrobený Polovodič, spoločnosť, ktorá sa špecializovala na zabudované procesory a riešenia systému na čipe.V roku 2015 získala spoločnosť Freescale spoločnosť NXP Semiconductors, globálny líder v oblasti bezpečného konektivity a vložených technológií spracovania so sídlom v Holandsku.Dnes Nxp je oficiálnym výrobcom a správcom rodiny I.MX21 vrátane MC9328MX21CVM a poskytuje pre toto zariadenie všetky technické dokumentácie, datasheety a podpora staršej podpory.Zatiaľ čo táto časť je teraz zastaraná, NXP naďalej udržiava informácie o produkte pre dlhodobých zákazníkov a nasmeruje dizajnérov k svojim novším rodinám I.MX ako náhrady.

Záver

MC9328MX21CVM kombinuje jadro ARM9, podporu videa a displeja, flexibilitu pamäte a mnoho možností pripojenia na poskytovanie spoľahlivého výkonu s nízkym využívaním napájania.Môže byť naprogramovaný v jasných krokoch, od nastavení napájania a nastavení PIN po pamäť, periférne zariadenia, multimédiá a testovanie systému.Jej silné stránky sú výkonová účinnosť, multimediálna manipulácia a široká I/O podpora, zatiaľ čo jej limity sú staršou základnou a menej modernou softvérovou podporou.Aj keď je teraz zastaraný, je stále užitočný pri udržiavaní starších systémov a NXP poskytuje usmernenie pre presun do novších procesorov I.MX.

Datasheet pdf

MC9328MX21CVM DataShety:

MC9328MX21 Brief.pdf
