Vysvetlenie silikónovej fotoniky: Ako to funguje, komponenty, integrácia a aplikácie

Silikónová fotonika vám umožňuje používať svetlo namiesto elektriny na presun údajov vo vnútri čipov a medzi nimi.V tomto článku sa dozviete, čo to je, ako to funguje a kľúčové komponenty, vďaka ktorým funguje.Preskúmate tiež rôzne metódy integrácie, vývoj obalov a miesta použitia tejto technológie.Na konci pochopíte, ako to pomáha zvyšovať rýchlosť a efektivitu v moderných systémoch.

Katalóg

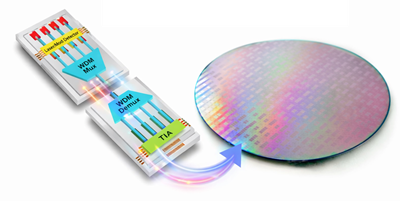

Obrázok 1. Prehľad kremíkovej fotoniky

Čo je silikónová fotonika?

Kremíková fotonika je technológia, ktorá využíva svetlo (fotóny) namiesto elektriny (elektróny) na prenos údajov na čipoch na báze kremíka.Umožňuje vysokorýchlostnú dátovú komunikáciu vedením svetelných signálov cez mikroskopické štruktúry vyrobené pomocou štandardných polovodičových procesov.Na rozdiel od tradičných elektronických systémov, ktoré sa spoliehajú na elektrický prúd, kremíková fotonika používa optické signály, ktoré môžu prenášať viac údajov s menšou stratou signálu na vzdialenosť.Tento prístup umožňuje rýchlejší a efektívnejší prenos dát v rámci zariadení a medzi nimi.Základný koncept je založený na nahradení pohybu elektrónov šírením fotónov, čím sa znižujú obmedzenia súvisiace s odporom.Výsledkom je, že kremíková fotonika je všeobecne uznávaná ako kľúčová technológia pre vysokorýchlostné komunikačné systémy novej generácie.

Komponenty kremíkovej fotoniky

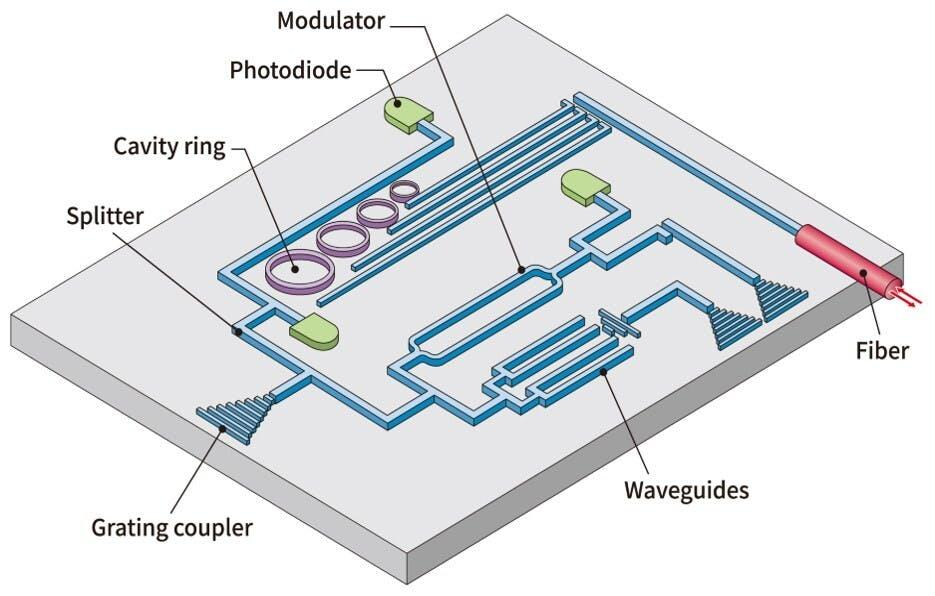

Obrázok 2. Kremíkové fotonické komponenty

• Vlnovody

Vlnovody sú štruktúry, ktoré vedú svetelné signály cez kremíkový čip.Obmedzujú a usmerňujú fotóny pozdĺž vopred definovaných dráh s minimálnou stratou.Tieto štruktúry sú zvyčajne vyrobené z kremíka kvôli jeho vysokému indexu lomu.Tvoria základ pre smerovanie optických signálov v rámci systému.

• Modulátor

Modulátor kóduje elektrické dáta do optického signálu zmenou vlastností svetla.Môže zmeniť intenzitu, fázu alebo frekvenciu svetla, aby reprezentoval údaje.Tento proces umožňuje prenos digitálnych informácií pomocou svetla.Hrá úlohu pri premene elektrických signálov na optickú formu.

• Fotodetektor (fotodióda)

Fotodetektor premieňa prichádzajúce svetelné signály späť na elektrické signály.Detekuje optickú energiu a generuje zodpovedajúci elektrický prúd.To umožňuje systému interpretovať prenášané údaje na prijímacom konci.Je to dôležité pre dokončenie procesu optickej komunikácie.

• Laserový zdroj

Laser generuje koherentný svetelný signál používaný ako nosič pre prenos dát.Poskytuje stabilný a vysoko intenzívny optický zdroj.Toto svetlo sa vstrekuje do kremíkového fotonického obvodu.Funguje ako východiskový bod toku optického signálu.

• Spojka mriežok / spojka vlákien

Spojky spájajú optické vlákna s kremíkovým čipom.Umožňujú efektívny prenos svetla medzi vonkajšími vláknami a vlnovodom na čipe.Tieto štruktúry sú navrhnuté tak, aby zodpovedali optickým režimom pre minimálne straty.Slúžia ako rozhranie medzi komunikáciou na úrovni čipu a na úrovni systému.

• Rozdeľovač

Rozdeľovač rozdeľuje jeden optický signál do viacerých ciest.Umožňuje distribúciu jedného vstupného signálu cez rôzne kanály.To je užitočné pre paralelný prenos dát alebo smerovanie signálu.Pomáha zvyšovať flexibilitu systému.

• Dutinový prstencový rezonátor

Dutinový krúžok je kruhová štruktúra vlnovodu používaná na filtrovanie alebo výber špecifických vlnových dĺžok.Podporuje rezonanciu pri určitých frekvenciách svetla.To umožňuje presné ovládanie optických signálov.Často sa používa pri filtrovaní a modulácii vlnových dĺžok.

Ako funguje kremíkový fotonik?

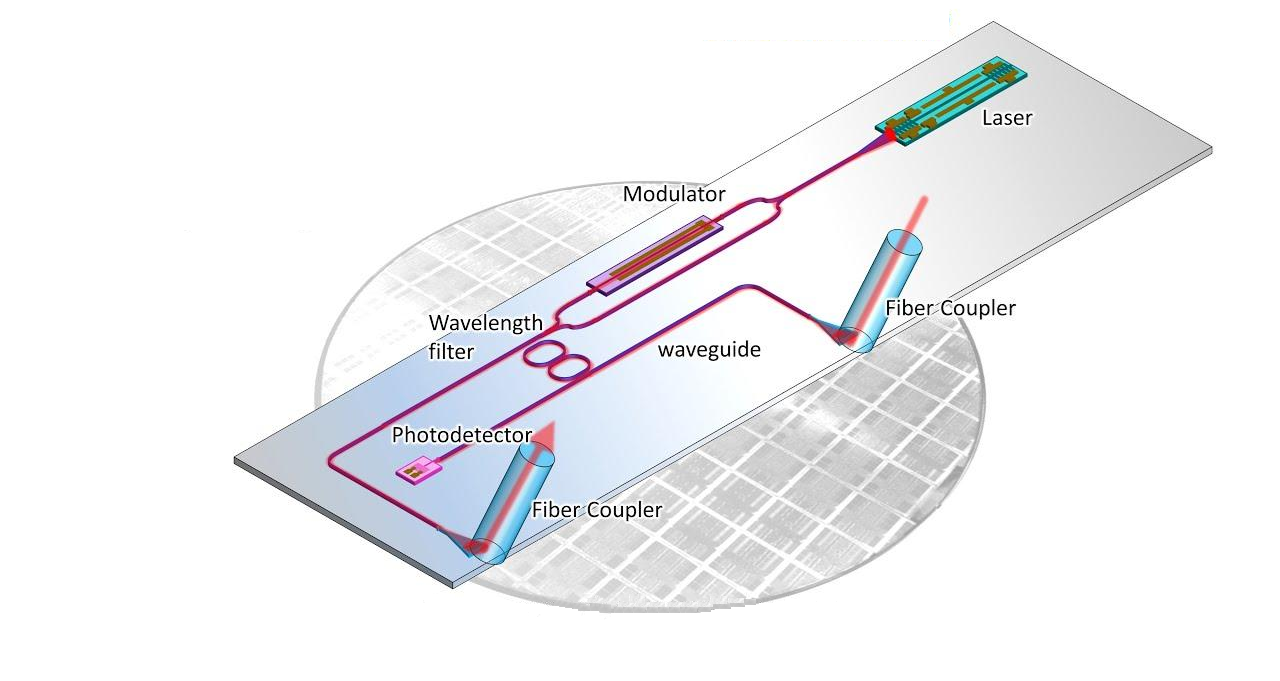

Obrázok 3. Silicon Photonic Work Principles

Kremíková fotonika funguje tak, že najprv generuje svetelný signál, ktorý funguje ako nosič pre dáta.Toto svetlo je potom modifikované tak, aby reprezentovalo informácie kódovaním elektrických signálov do optickej formy.Po zakódovaní je optický signál smerovaný cez mikroskopické dráhy cez čip.Tieto cesty umožňujú, aby sa signál šíril efektívne bez odporu, ktorý sa typicky nachádza v elektrických systémoch.Proces prenosu zaisťuje, že veľké množstvo údajov sa môže rýchlo pohybovať na krátke alebo dlhé vzdialenosti.

Po prechode cez čip sa optický signál dostane na prijímací koniec, kde sa premení späť na elektrický signál.Táto konverzia umožňuje elektronickým systémom spracovávať prenášané údaje.Celý proces zahŕňa nepretržitý tok od generovania svetla až po detekciu signálu.Každý stupeň zaisťuje minimálnu stratu signálu a vysokú integritu dát.Tento postupný tok umožňuje vysokorýchlostnú a spoľahlivú komunikáciu v rámci moderných počítačových systémov.

Typy architektúr kremíkovej fotonickej integrácie

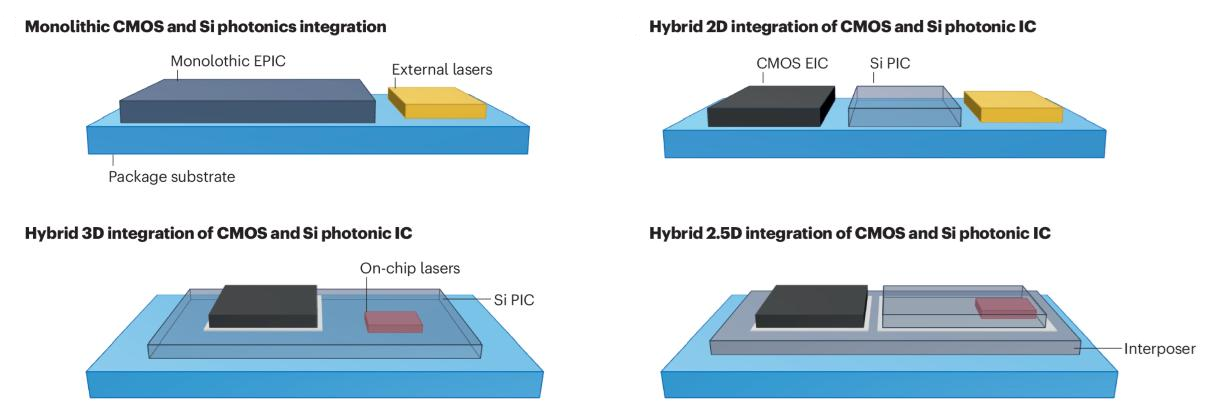

Obrázok 4. Integračné architektúry

Monolitická integrácia

Monolitická integrácia je dizajnový prístup, kde sa fotonické a elektronické komponenty vyrábajú na rovnakom silikónovom substráte.Táto metóda umožňuje koexistenciu optických aj elektrických funkcií v rámci jedného čipu.Proces integrácie využíva štandardné výrobné techniky kompatibilné s CMOS na vytvorenie jednotného systému.Výsledkom je kompaktný dizajn s tesne integrovanými signálovými cestami.Rozloženie často ukazuje optické a elektronické oblasti, ktoré zdieľajú rovnakú základnú vrstvu.Tento prístup zjednodušuje prepojenia v rámci samotného čipu.Bežne sa používa pre vysoko integrované fotonické integrované obvody.

Hybridná 2D integrácia

Hybridná 2D integrácia znamená umiestnenie fotonických a elektronických čipov vedľa seba v rovnakej rovine.Každý čip je vyrobený samostatne a potom zostavený na spoločnom substráte.Elektrické spojenia spájajú komponenty na krátke vzdialenosti.Usporiadanie zvyčajne zobrazuje samostatné matrice umiestnené vedľa seba v plochom usporiadaní.Táto štruktúra umožňuje flexibilitu pri kombinovaní rôznych technológií.Podporuje tiež nezávislú optimalizáciu každého čipu pred integráciou.Dizajn je široko používaný v modulárnych fotonických systémoch.

Hybridná 3D integrácia

Hybridná 3D integrácia zahŕňa vertikálne stohovanie fotonických a elektronických komponentov vo viacerých vrstvách.Tento prístup zvyšuje hustotu integrácie použitím vertikálnej dimenzie.Signály môžu medzi vrstvami prechádzať cez vertikálne prepojenia.Štruktúra často zobrazuje vrstvené čipy umiestnené jeden na druhom.To umožňuje kratšie signálové cesty a kompaktný dizajn systému.Podporuje pokročilé baliace techniky pre vysokovýkonné systémy.Skladaná konfigurácia je ideálna pre priestorovo efektívnu integráciu.

Hybridná 2,5D integrácia

Hybridná 2.5D integrácia využíva interposer na pripojenie samostatných fotonických a elektronických matríc.Interposer funguje ako medzivrstva, ktorá poskytuje vysokohustotné prepojenia.Komponenty sú umiestnené na vrchu tejto platformy a nie sú priamo spojené.Rozloženie zvyčajne zobrazuje viaceré matrice namontované na spoločnej základnej konštrukcii.Tento prístup umožňuje efektívne smerovanie signálu cez systém.Podporuje komplexnú integráciu bez úplného vertikálneho stohovania.Bežne sa používa v pokročilých obalových riešeniach.

Evolúcia technológií balenia kremíkovej fotoniky

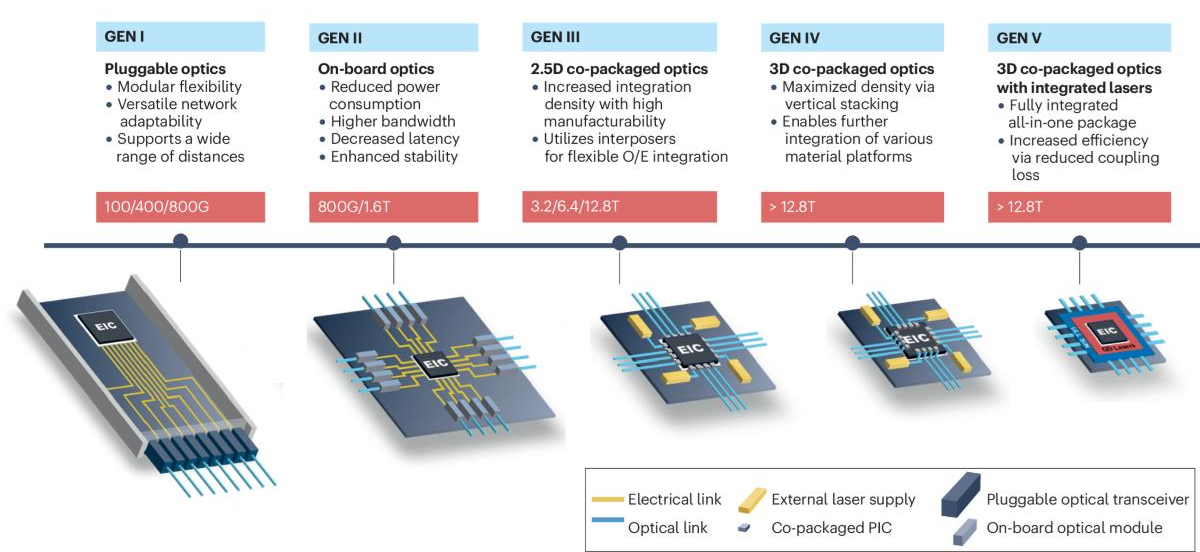

Obrázok 5. Vývoj balenia

• GEN I – Zásuvná optika

Táto generácia využíva externé optické moduly pripojené k systémom cez štandardné rozhrania.Poskytuje flexibilitu pri nasadení a jednoduchú výmenu.Systémy sa môžu prispôsobiť rôznym sieťovým požiadavkám.Elektrické spojenia však zostávajú relatívne dlhé.To obmedzuje účinnosť a zvyšuje spotrebu energie.

• GEN II – Palubná optika

Optické komponenty sú presunuté bližšie k procesorovej jednotke na doske.To znižuje dĺžku elektrickej stopy a zlepšuje integritu signálu.Umožňuje komunikáciu s vyššou šírkou pásma a nižšou latenciou.Spotreba energie je znížená v porovnaní so zásuvnými riešeniami.Výkon systému sa stáva stabilnejším a efektívnejším.

• GEN III – 2,5D spoločne zabalená optika

Táto fáza predstavuje užšiu integráciu pomocou návrhov založených na interposeroch.Optické a elektronické komponenty sú zabalené spolu v kompaktnej štruktúre.Umožňuje vyššiu hustotu dát a vylepšené smerovanie signálu.Šírka pásma sa naďalej výrazne rozširuje.Táto generácia podporuje pokročilé požiadavky dátových centier.

• GEN IV – 3D spoločne balená optika

Vertikálne stohovanie je zavedené na maximalizáciu hustoty integrácie.Viaceré vrstvy komponentov sú kombinované v jednom balení.To umožňuje kratšie komunikačné cesty a vyššiu efektivitu.Podporuje integráciu rôznych materiálových platforiem.Výkon sa výrazne zlepšuje pre vysokorýchlostné systémy.

• GEN V – Plne integrovaná fotonika

Táto generácia dosahuje plnú integráciu optických a elektronických komponentov.V balení sú zabudované lasery a fotonické prvky.Znižuje straty spojenia a zvyšuje účinnosť.Systém sa stáva vysoko kompaktným a optimalizovaným.Predstavuje budúce smerovanie obalov kremíkovej fotoniky.

Výhody kremíkovej fotoniky

• Vysoká rýchlosť prenosu dát pre moderné výpočtové systémy

• Podporuje extrémne veľkú šírku pásma pre veľké dátové zaťaženie

• Nižšia spotreba energie v porovnaní s elektrickými prepojeniami

• Znížená strata signálu na veľké vzdialenosti

• Kompaktná a škálovateľná integrácia čipu

• Kompatibilné s existujúcimi výrobnými procesmi CMOS

• Umožňuje rýchlejšiu komunikáciu v dátových centrách a systémoch AI

Výzvy silikónovej fotoniky

• Zložitá integrácia účinných laserových zdrojov na čipe

• Vysoké náklady na výrobu a balenie

• Problémy s tepelným manažmentom v dôsledku citlivosti na teplo

• Pre optickú väzbu je potrebné zložité zarovnanie

• Zložitosť dizajnu pri rozsiahlej integrácii

• Obmedzená materiálová kompatibilita pre určité komponenty

Aplikácie kremíkovej fotoniky

1. Dátové centrá

Silikónová fotonika umožňuje vysokorýchlostný prenos dát medzi servermi a úložnými systémami.Podporuje rozsiahlu infraštruktúru cloud computingu.Optické prepojenia znižujú latenciu a spotrebu energie.To zlepšuje celkovú efektivitu systému.

2. Systémy umelej inteligencie (AI).

Pracovné zaťaženie AI vyžaduje rýchly presun údajov medzi procesormi.Silikónová fotonika poskytuje veľkú šírku pásma pre paralelné spracovanie.Podporuje spracovanie údajov v modeloch strojového učenia.To zvyšuje výpočtový výkon.

3. Telekomunikácie

Používa sa v optických komunikačných sieťach na prenos dát na veľké vzdialenosti.Silikónová fotonika zlepšuje kvalitu signálu a kapacitu šírky pásma.Podporuje vysokorýchlostný internet a 5G infraštruktúru.To umožňuje spoľahlivú globálnu komunikáciu.

4. High-Performance Computing (HPC)

Systémy HPC ťažia z rýchlejšieho prepojenia medzi procesormi.Silikónová fotonika znižuje prekážky v komunikácii.Podporuje rozsiahle simulácie a vedecké výpočty.To zlepšuje efektivitu spracovania.

5. Snímanie a zobrazovanie

Kremíková fotonika sa používa v optických senzoroch na detekciu zmien prostredia.Umožňuje presné meranie svetelných signálov.Aplikácie zahŕňajú lekársku diagnostiku a monitorovanie životného prostredia.To zlepšuje presnosť a citlivosť.

6. Spotrebná elektronika

Čoraz častejšie sa používa v pokročilých zariadeniach vyžadujúcich rýchly prenos dát.Silikónová fotonika podporuje displeje s vysokým rozlíšením a systémy AR/VR.Umožňuje kompaktný a efektívny dizajn.To zlepšuje používateľskú skúsenosť.

Silikónová fotonika vs elektrické prepojenie vs vláknová optika

Funkcia	Silikón Fotonika	Elektrické Prepojiť	Vláknová optika
Typ signálu	Optické (na čipe, ~1310–1550 nm)	Elektrické (stopy medi)	Optické (vlákno, ~1310–1550 nm)
Rýchlosť prenosu dát (per pruh)	25 – 200 Gbps	10 – 112 Gbps	100–800+ Gbps
Celková šírka pásma	>1 Tbps za čip	<1 Tb/s (obmedzené PCB)	>10 Tbps (WDM systémy)
Energia na bit	~1–5 pJ/bit	~10–50 pJ/bit	~5–20 pJ/bit
Strata signálu	~0,1–1 dB/cm (na čipe)	~5–20 dB/m (vysokorýchlostné PCB)	~0,2 dB/km
Prevodovka Vzdialenosť	mm až ~2 km	<1 m (výška rýchlosť)	10 km do > 1000 km
integrácia úroveň	Čipová stupnica (CMOS kompatibilný)	Na úrovni dosky (PCB stopy)	Systémová úroveň (vláknové káble)
Hustota kanálov	>100 kanály/čip	Obmedzené smerovací priestor	>100 kanály/vlákno (WDM)
Latencia	~1–10 ps/mm	~50–200 ps/cm	~5 μs/km
Generovanie tepla	Nízka (minimálna odporová strata)	Vysoká (I²R straty)	Veľmi nízka
Stopa	<10 mm² (fotonický IC)	Veľká plocha PCB požadované	Vonkajšie vlákno odkazy
Dizajn Zložitosť	Vysoká (opticko-elektrický spoločný dizajn)	Nízka – Stredná	Mierne
Typický prípad použitia	Čip na čip, dátové centrá, AI akcelerátory	CPU, pamäť zbernice, spoje PCB	Diaľkové telekom, chrbticové siete
Škálovateľnosť Limit	Obmedzené spojka a balenie	Obmedzené integrita signálu	Obmedzené disperzia a zosilnenie

Záver

Silikónová fotonika odosiela dáta pomocou svetla, vďaka čomu je komunikácia rýchlejšia a efektívnejšia ako elektrické signály.Funguje prostredníctvom kľúčových častí, ako sú vlnovody, modulátory, lasery a fotodetektory, ktoré zvládajú celý proces signálu.Rôzne návrhy a metódy balenia pomáhajú zlepšiť výkon a robia systémy kompaktnejšími.Dokonca aj s niektorými výzvami je široko používaný v dátových centrách, AI, telekomunikáciách a iných vysokorýchlostných aplikáciách.
