Vysvetlenie hnacieho ústrojenstva EV: Ako to funguje, komponenty, typy a aplikácie

Keď riadite elektrické vozidlo (EV), hnacie ústrojenstvo je systém, ktorý premieňa elektrickú energiu na pohyb.In this article, you will learn what an EV powertrain is, how it works, and the key parts that make it run efficiently.You will also understand the difference between 400V and 800V systems and how they affect performance and charging.Okrem toho preskúmate rôzne typy pohonných jednotiek EV spolu s ich výhodami, limitmi a bežným využitím.

Katalóg

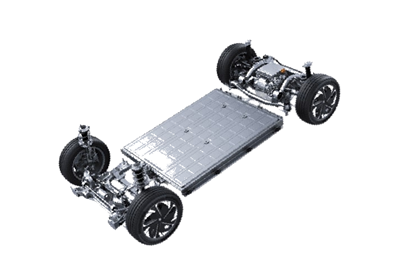

Obrázok 1. Prehľad systému hnacieho ústrojenstva EV

Čo je pohonná jednotka EV?

Hnacie ústrojenstvo EV je systém, ktorý premieňa elektrickú energiu na mechanický pohyb na pohon vozidla.Slúži ako hlavný mechanizmus zodpovedný za pohon v elektrických vozidlách.Instead of relying on fuel combustion, it uses stored electrical energy to generate movement efficiently.Pohonná jednotka EV zabezpečuje plynulé zrýchlenie, kontrolovanú rýchlosť a spoľahlivú prevádzku vozidla.Je navrhnutý tak, aby dodával výkon priamo na kolesá s minimálnou stratou energie.Jeho primárnym účelom je umožniť čistý, efektívny a citlivý jazdný výkon.

Ako funguje pohonná jednotka EV?

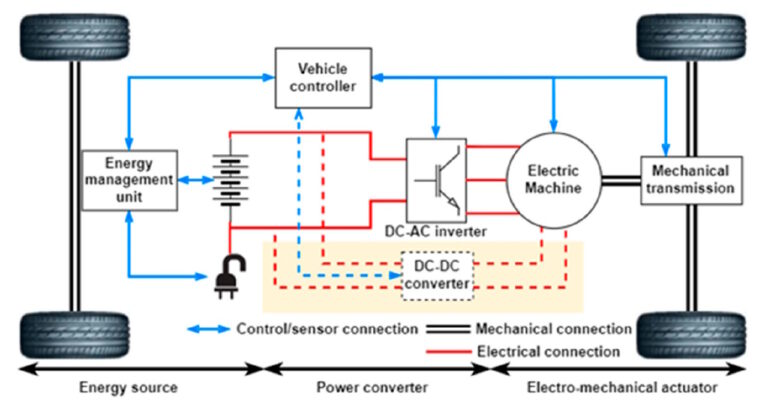

Obrázok 2. Pracovný princíp hnacieho ústrojenstva EV

Hnacie ústrojenstvo EV funguje tak, že prenáša uloženú elektrickú energiu do použiteľného pohybu prostredníctvom procesu riadeného toku energie.Energia začína ako jednosmerný prúd uložený v batérii a je regulovaný pred tým, než sa premení na formu vhodnú na riadenie pohybu.This conversion allows the system to deliver precise power based on driver input.Keď sa energia pohybuje systémom, neustále sa upravuje tak, aby zodpovedala požiadavkám na rýchlosť a krútiaci moment.

Premenená energia sa potom používa na vytvorenie rotačnej sily, ktorá otáča kolesá vozidla.Riadiace systémy riadia tento proces, aby zabezpečili plynulé zrýchlenie a efektívnu prevádzku.Počas spomaľovania môže byť časť pohybovej energie presmerovaná späť do systému, aby sa zlepšila celková účinnosť.Tento nepretržitý tok energie umožňuje konzistentný výkon vozidla za rôznych jazdných podmienok.

Architektúra hnacieho ústrojenstva 400 V vs. 800 V

Architektúra hnacieho ústrojenstva 400 V a 800 V sa vzťahuje na úroveň napätia používanú v systéme elektrického vozidla.These architectures define how electrical energy is distributed and utilized within the vehicle.400V systém je tradičný štandard používaný v mnohých EV, zatiaľ čo 800V systém predstavuje dizajn s vyšším napätím pre lepší výkon.Hlavný rozdiel spočíva v tom, ako efektívne je dodávaná a riadená energia.Higher voltage systems reduce current requirements for the same power output.This directly impacts charging speed and overall system efficiency.

An 800V architecture enables faster charging because it can handle higher power levels with less heat loss.Zlepšuje tiež účinnosť znížením elektrického odporu v systéme.Na rozdiel od toho sú 400V systémy dostupnejšie a cenovo výhodnejšie.Vozidlá využívajúce 800V systémy často dosahujú lepší výkon a znížené straty energie počas prevádzky.Môžu však vyžadovať pokročilejšie komponenty a infraštruktúru.Obe architektúry sú navrhnuté tak, aby spĺňali rôzne požiadavky na výkon a náklady v dizajne EV.

Typy pohonných jednotiek EV

Hybridné elektrické vozidlá (HEV)

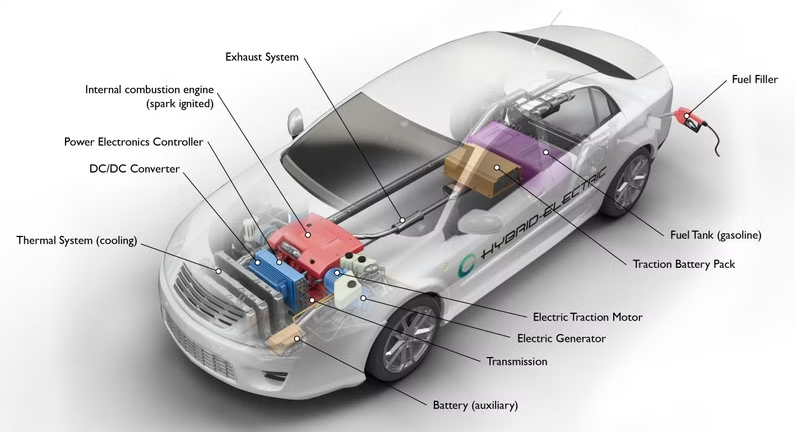

Obrázok 3. Schéma konfigurácie hnacieho ústrojenstva HEV

Hybridné elektrické vozidlo (HEV) využíva na pohon vozidla spaľovací motor aj elektromotor.Nevyžaduje externé nabíjanie, pretože batéria sa počas prevádzky nabíja interne.Systém kombinuje dva zdroje energie na zlepšenie celkovej účinnosti.Elektromotor pomáha motoru pri zrýchľovaní a jazde nízkou rýchlosťou.Motor poskytuje dodatočný výkon v prípade potreby, najmä pri vyšších rýchlostiach.Integrované usporiadanie ukazuje, ako oba systémy spolupracujú vo vozidle.Tento typ pohonnej jednotky sa bežne používa na vyváženie palivovej účinnosti a výkonu.

Plug-in hybridné elektrické vozidlá (PHEV)

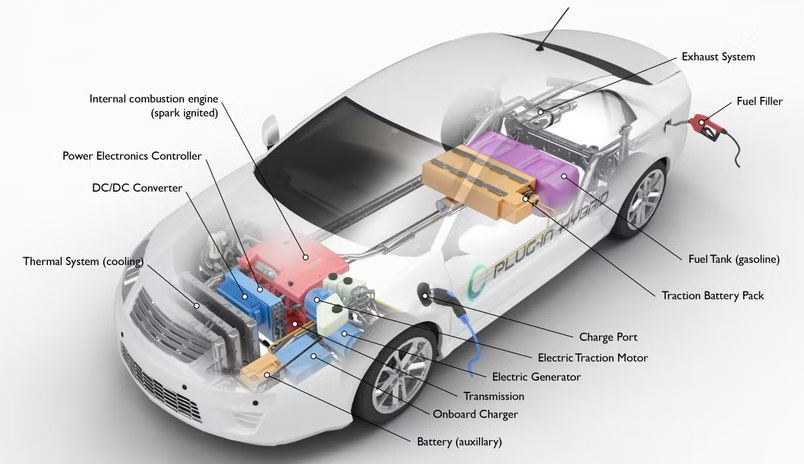

Obrázok 4. Schéma konfigurácie hnacieho ústrojenstva PHEV

Plug-in Hybrid Electric Vehicle (PHEV) kombinuje spaľovací motor so systémom nabíjateľných batérií.Na rozdiel od štandardných hybridov sa dá nabíjať pomocou externého zdroja energie.To umožňuje vozidlu jazdiť v elektrickom režime na krátke vzdialenosti.Motor sa používa, keď je batéria takmer vybitá alebo keď je potrebný dodatočný výkon.Dizajn systému zvýrazňuje schopnosť nabíjania aj duálne zdroje energie.Ponúka flexibilitu pri využívaní energie počas jazdy.Tento typ pohonnej jednotky podporuje elektrickú jazdu aj prevádzku s predĺženým dojazdom.

Elektrické vozidlá na batérie (BEV)

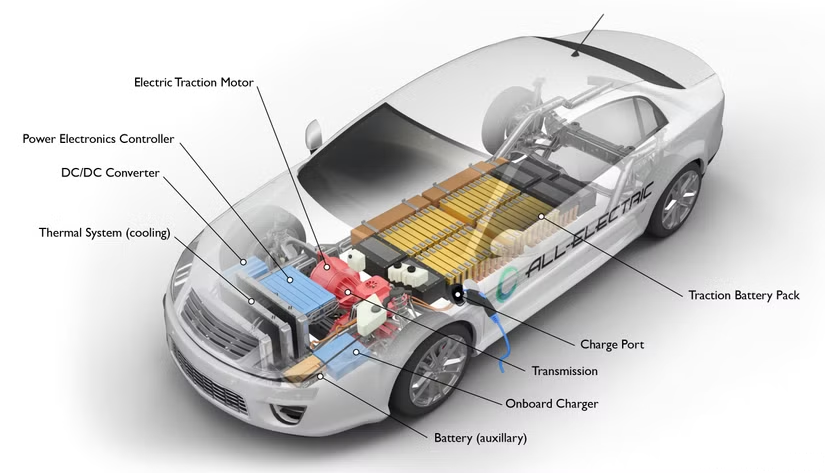

Obrázok 5. Schéma konfigurácie hnacieho ústrojenstva BEV

Batériové elektrické vozidlo (BEV) je poháňané výhradne elektrickou energiou uloženou v batériovej jednotke.Nepoužíva spaľovací motor ani palivový systém.Vozidlo sa pri pohone spolieha výlučne na elektromotory.Rozloženie jasne ukazuje absenciu palivových komponentov.Energia je dodávaná priamo z batérie na pohon kolies.Tento typ pohonnej jednotky je určený pre plne elektrickú prevádzku.Predstavuje najpriamejšiu formu elektrickej mobility.

Elektrické vozidlá s palivovými článkami (FCEV)

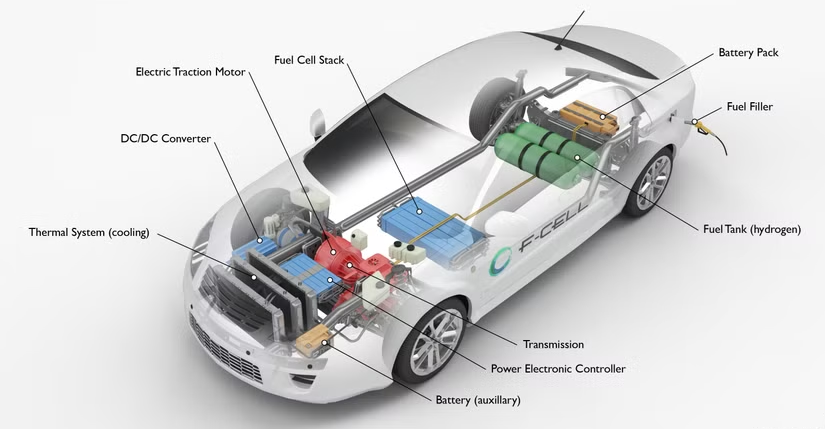

Obrázok 6. Schéma konfigurácie hnacieho ústrojenstva FCEV

Elektrické vozidlo s palivovými článkami (FCEV) vyrába elektrinu pomocou vodíkového paliva namiesto toho, aby ju skladovalo vo veľkých batériách.Využíva zásobník palivových článkov na výrobu elektrickej energie, ktorá poháňa motor.Vodík sa skladuje v palubných nádržiach a podľa potreby sa dodáva do systému.Diagram ukazuje, ako sa palivový článok integruje s inými elektrickými komponentmi.Systém počas prevádzky nepretržite vyrába elektrickú energiu.Tento typ pohonnej jednotky sa zameriava na výrobu energie na požiadanie.Umožňuje elektrickú jazdu bez toho, aby sa spoliehal iba na akumulátor.

Elektrické vozidlá s predĺženým dojazdom (EREV)

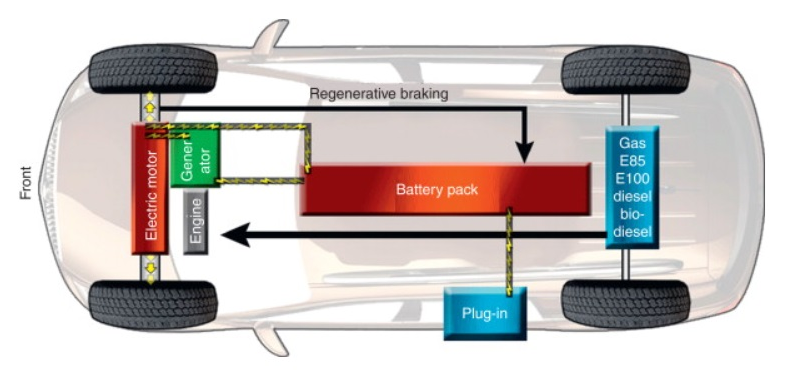

Obrázok 7. Schéma konfigurácie hnacieho ústrojenstva EREV

Elektrické vozidlo s predĺženým dojazdom (EREV) je primárne poháňané elektromotorom s podporou sekundárneho generátora.Vozidlo je pri bežnej jazde väčšinou napájané z batérie.Keď je úroveň nabitia batérie nízka, generátor vyrába elektrickú energiu na predĺženie dojazdu.Usporiadanie systému ukazuje jasné oddelenie medzi pohonom a výrobou energie.Generátor nepoháňa priamo kolesá.Namiesto toho dodáva elektrickú energiu na udržanie prevádzky.Tento typ pohonnej jednotky zaisťuje dlhšiu cestu bez toho, aby sa úplne spoliehal na nabíjanie.

Hnacie ústrojenstvo EV verzus hnacie ústrojenstvo spaľovacieho motora (ICE).

Aspekt	Pohonná jednotka EV	Pohon ICE
Zdroj energie	Batéria elektrina (zvyčajne 300–800 V systémy)	Benzín resp diesel (hustota energie ~12 000 Wh/kg)
Základný mechanizmus	Elektromotor (90 – 97 % účinnosť)	Interné spaľovací motor (účinnosť 20-40%)
Emisie	Koncovka výfuku 0 g/km CO₂	~100–250 g/km CO₂ (typické osobné vozidlá)
Pohyblivé časti	~20-30 pohybov diely v hnacom ústrojenstve	~200 – 2 000 pohyblivé časti v systéme motora
Energia Efektívnosť	~85 – 90 % účinnosť hnacieho ústrojenstva	~25 – 35 % účinnosť hnacieho ústrojenstva
Úroveň hluku	~50–60 dB počas prevádzka	~70–90 dB v závislosti od zaťaženia motora
Údržba Interval	Menej služieb položky;žiadne výmeny oleja	регуляр olej mení sa každých ~5 000 – 10 000 km
Energia Konverzia	Elektrické → mechanický (priamy pohon)	Chemické → tepelná → mechanická (viacstupňová strata)
Prevodovka	Jednorýchlostné redukčný prevod (pomer ~8:1–10:1)	Viacrýchlostné prevodovka (typicky 5-10 prevodov)
Čas spustenia	Okamžitý krútiaci moment (oneskorenie 0 ms)	Štart motora oneskorenie ~0,5–2 sekundy
Tepelná strata	~10-15% energie stratené ako teplo	~60-75% energie stratené ako teplo
Palivový systém	Bez palivovej nádrže resp vstrekovací systém	Palivová nádrž, čerpadlo, potrebné vstrekovače
Regeneračný Brzdenie	Obnovuje ~ 10 – 30 % energie	Žiadna energia zotavenie
Kontrolný systém	Plne elektronické (ECU + výkonová elektronika)	Mechanické + elektronické ovládanie motora
Tankovanie / Doba nabíjania	20-40 minút (rýchlo nabíjanie), 6–12 hodín (AC)	3–5 minút tankovanie

Výhody pohonných jednotiek EV

• Vysoká energetická účinnosť s minimálnymi stratami

• Nízka údržba vďaka menšiemu počtu pohyblivých častí

• Nulové výfukové emisie počas prevádzky

• Hladká a tichá jazda

• Okamžitý krútiaci moment pre rýchlu akceleráciu

• Znížená závislosť od fosílnych palív

Obmedzenia pohonných jednotiek EV

• Vysoká cena batérie

• Obmedzený dojazd pri niektorých modeloch

• Dlhší čas nabíjania v porovnaní s tankovaním

• Dostupnosť nabíjacej infraštruktúry sa líši

• Degradácia batérie v priebehu času

• Ťažšie systémy skladovania energie

Aplikácie pohonných jednotiek EV

1. Osobné vozidlá - EV hnacie ústrojenstvo je široko používané v automobiloch na osobnú dopravu.Poskytujú čistú a efektívnu mobilitu pre každodenné dochádzanie.Tieto systémy pomáhajú znižovať mestské emisie a hlukové znečistenie.Mnohé prijímajú platformy EV pre moderné vozidlá.Táto aplikácia hrá hlavnú úlohu v udržateľnej doprave.

2. Verejná doprava – Elektrické autobusy a tranzitné systémy využívajú na mestskú dopravu elektrické ústrojenstvo.Znižujú spotrebu paliva a zlepšujú kvalitu ovzdušia v mestských oblastiach.Tieto vozidlá fungujú efektívne v podmienkach zastavenia a rozjazdu.Táto aplikácia podporuje rozsiahle environmentálne ciele.

3. Úžitkové vozidlá – Dodávky a nákladné autá využívajú na logistiku a prepravu tovaru elektrické hnacie ústrojenstvo.V priebehu času ponúkajú nižšie prevádzkové náklady.Tieto systémy sú ideálne pre dodávky na krátke vzdialenosti a do miest.Táto aplikácia zlepšuje efektivitu v dodávateľských reťazcoch.

4. Priemyselné zariadenia – EV hnacie ústrojenstvo sa používa vo vysokozdvižných vozíkoch a skladových strojoch.Poskytujú spoľahlivú a tichú prevádzku vo vnútornom prostredí.Tieto systémy znižujú emisie v stiesnených priestoroch.Zlepšujú tiež prevádzkovú bezpečnosť a efektivitu.Táto aplikácia je dôležitá v modernom priemysle.

5. Dvojkolesové vozidlá a mikromobilita – Elektrické skútre a motocykle využívajú kompaktné elektrické pohony.Sú vhodné na cestovanie na krátke vzdialenosti a mestskú mobilitu.Tieto vozidlá sú energeticky úsporné a nenáročné na údržbu.Podporujú riešenia prepravy poslednej míle.Táto aplikácia rýchlo rastie v mestách.

6. Terénne a špeciálne vozidlá - EV hnacie ústrojenstvo sa používa v banských vozidlách, poľnohospodárskych strojoch a stavebných zariadeniach.Zlepšujú efektivitu v náročných prostrediach.Tieto systémy znižujú závislosť na palive a emisie.Podporujú tiež automatizáciu a pokročilé riadiace systémy.Táto aplikácia rozširuje používanie EV nad rámec štandardných ciest.

Záver

Pohonné jednotky EV ponúkajú čistý a efektívny spôsob, ako poháňať vozidlá namiesto paliva elektrinou.Používajú kľúčové komponenty, ako je batéria, motor a riadiace systémy, aby poskytovali plynulý výkon.Rôzne konštrukcie a typy umožňujú flexibilitu založenú na nákladoch, rozsahu a potrebách efektívnosti.Aj keď existujú určité problémy, ich používanie v mnohých aplikáciách neustále rastie.Pohonné jednotky EV hrajú dôležitú úlohu v modernej doprave.
