Procesor MPC8245LZU300D: Datashet, funkcie, aplikácie a špecifikácie

MPC8245LZU300D je výkonný procesor vyrobený spoločnosťou NXP USA Inc. pre zabudované systémy, ktoré musia byť rýchle, efektívne a kompaktné.Beží pri 300 MHz, podporuje až 2 GB SDRAM a má 32-bitové rozhranie PCI na pripojenie k iným zariadeniam.Tento procesor obsahuje vstavané funkcie, ako sú duálne UARTS, ovládač I²C a dvojkanálový ovládač DMA, vďaka čomu je skvelým pre manipuláciu s rôznymi úlohami naraz.Táto príručka vysvetľuje jeho funkcie, dizajn, použitia a výhody a pomáha vám pochopiť, prečo je vynikajúcou voľbou pre vytváranie sietí, priemyselnú automatizáciu, úložisko, telekomunikácie a ďalšie zabudované aplikácie.

Katalóg

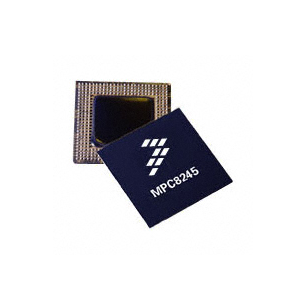

MPC8245LZU300D Opis

Ten MPC8245LZU300D Z NXP USA Inc. je vysoko výkonný integrovaný procesor založený na jadre PowerPC 603E, optimalizovaného pre zabudované aplikácie vyžadujúce efektívne náklady, priestor a správu energie.Tento variant funguje pri jadrovej rýchlosti 300 MHz a podporuje až 2 GB SDRAM, vďaka čomu je vhodný pre náročné aplikácie.Je vybavený 32-bitovým rozhraním PCI schopné 66 MHz, čím sa zvyšuje jeho kompatibilita s rôznymi periférnymi zariadeniami PCI.Medzi integrované funkcie patrí aj duálny univerzálny asynchrónny prenosy prijímača (DUARTS), radič I²C a dvojkanálový kontrolér DMA, ktorý prispieva k jeho univerzálnosti pri efektívnom zaobchádzaní s komplexnými spracovateľskými úlohami.MPC8245LZU300D zabalený v konfigurácii 352-loptovej pásky guľôčkovej mriežky (TBGA) zaisťuje kompaktnú stopu s robustným výkonom v teplotách v rozsahu od 0 ° C do 105 ° C.

Ak chcete zadať hromadnú objednávku pre MPC8245LZU300D, zvážte nákup od nás.Uistite sa, že získate to najlepšie a dokážeme úplne využiť tento výkonný procesor pre vaše nadchádzajúce projekty.

MPC8245LZU300D Funkcie

SuperScalar Architecture:Umožňuje procesora vykonávať viac pokynov na hodinový cyklus, čím sa zvýši účinnosť a rýchlosť jadra.

Integrované vyrovnávacie pamäte:Obsahuje 16 kB vybavenej vyrovnávacej pamäte a 16 kB dátovej vyrovnávacej pamäte, ktorá je možné čiastočne alebo úplne uzamknuté.Pomáha to minimalizovať čas potrebný na prístup k často používaným údajom a zrýchlenie spracovania.

Dynamická správa energie:Zahŕňa režimy riadenia energie ako NAP, Doze a Sleep, ktoré pomáhajú znižovať spotrebu energie na základe prevádzkových požiadaviek procesora.

Podpora SDRAM:Zvládne až 2 GB SDRAM v 32- alebo 64-bitovej dátovej zbernici.Podporuje viac konfigurácií a prispôsobuje sa rôznym veľkostiam a typom pamäťových bánk.

Korekcia chýb:Používa mechanizmy, ako je zápis do vyrovnávacej pamäte pre prístupy PCI a procesorov, s podporou techník integrity údajov, ako sú parity, operácie na čítanie-modify a písanie alebo ECC (kód korekcie chýb).

Všestranné rozhrania ROM a I/O:Podporuje rôzne typy ROM a flash pamäť a ponúka viac všeobecných portov I/O I/O, vďaka čomu je prispôsobiteľná rôznym systémovým architektúram.

32-bitová zbernica PCI:Funguje pri rýchlostiach až 66 MHz a je v súlade s normami PCI 2.2.Je tiež schopný prepojiť s celým radom periférnych zariadení PCI vďaka svojej tolerancii 5,0 V.

Podpora dvojkanálových:Obsahuje dvojkanálový ovládač DMA, ktorý podporuje režimy priameho a reťazca, ktorý dokáže automatizovať a prepojiť prenosy údajov pre efektívnejšie spracovanie údajov.

Schopnosť rozptylu:Uľahčuje operácie, ktoré zahŕňajú čítanie alebo písanie do neúmyselných pamäťových sekcií, vybavené prenosovým frontom a viacerými možnosťami prerušenia na efektívnu správu prenosu údajov.

Komunikačné rozhrania:Zahŕňa dva UART pre sériovú komunikáciu a ovládač I²C, ktorý podporuje režimy Master aj Slave, čo umožňuje rôzne komunikačné potreby.

Programovateľný radič prerušenia:Poskytuje robustnú správu hardvérových a sériových prerušení, čím sa zlepšuje reakcia a kontrola systému.

Generovanie časovačov a hodín:Zahŕňa štyri programovateľné časovače a vstavané mechanizmy na generovanie hodín pre zbernicu PCI a SDRAM, čo zabezpečuje presné načasovanie a synchronizáciu v rôznych komponentoch systému.

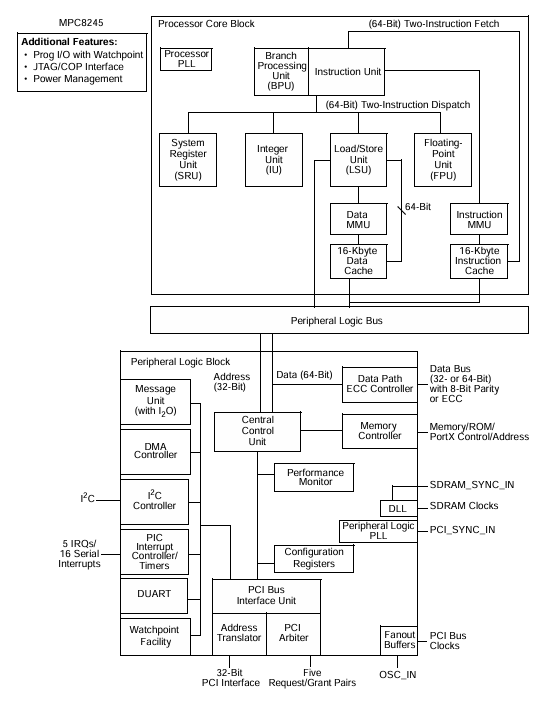

MPC8245LZU300D bloková schéma

Ten MPC8245LZU300D bloková schéma ukazuje, ako procesor a periférne zariadenia interagujú.Má dve hlavné časti: Procesorový blok a Periférny logický blok.Kľúčový blok procesora spracúva výpočty.Zahŕňa Jednotka na spracovanie vetvy (BPU), Celočíselná jednotka (IU), Jednotka s pohyblivou rádovou čiarkou (FPU)a Načítať/uchovávať jednotku (LSU).Pokyny sa načítajú, spracúvajú a vykonávajú efektívne pomocou 16-kByte údaje a výučba vyrovnávacích pamätí.Ten Jednotky správy pamäte (MUS) Spravujte prístup k pamäti.Ten Periférny logický blok Pripojí procesor k externým zariadeniam.Zahŕňa a Ovládač DMA pre rýchle prevody pamäte, I²C ovládač pre komunikáciu a a Jednotka Pre vstupné/výstupné operácie.Ten Rozhranie zbernice PCI Podporuje 32-bitové pripojenie PCI pre expanziu.A Ovládač pamäte spracováva systémovú pamäť vrátane Sdram Synchronizačné hodiny.Pre riadenie systému má a Ovládač prerušenia PIC To spravuje prerušenia z rôznych zdrojov.Ten Dátová cesta ECC radič Zabezpečuje integritu údajov, podporuje 32-bitové alebo 64-bitové dátové zbernice s paritou alebo ECC (kód na korekciu chýb).Hodinové signály ako Osc_in a Pci_sync_in Udržujte všetko synchronizované pre hladkú prevádzku.

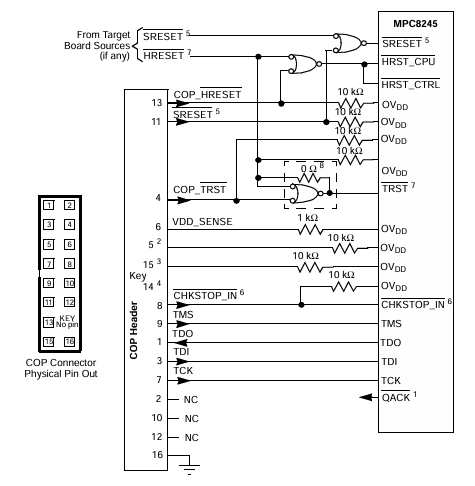

Konektor COP

Ten Konektor COP Pre MPC8245LZU300D zobrazuje rozhranie ladenia a resetovania použité na testovanie a riešenie problémov procesora.Ten 16-kolíková hlavička policajtov spája procesor s externým JTAG/COP Nástroje na ladenie.Kľúčové signály zahŕňajú Sreet, Hrešeta Cop_hreset, ktorý riadiaci systém resetuje.Ten Hrst_ctrl Vstup pomáha koordinovať resety pomocou logických brán.Ten Cop_trst vynulovať Jtag logika testu.Signály JTAG: TMS, Tdo, TDIa Tkanka sa používajú na hraničné skenovanie a ladenie obvodu.Ten Chkstop_in signál riadi procesor, ktorý sa počas ladenia prekladá Vdd_sense monitoruje napätie systému.Odpory vytiahnutia a rozťahovania (10 kΩ, 1 kΩ) pomáhajú stabilizovať signály.Ten Qack Signál pomáha pri ladení koordinácie.Ten Konektor COP Sleduje štandardný JTAG Pinout, čo uľahčuje spojenie s ladiacimi nástrojmi.

Špecifikácie MPC8245LZU300D

Typ	Parameter
Výrobca	NXP USA Inc.
Séria	Mpc82xx
Balenie	Podnos
Stav	Zastaraný
Základný procesor	PowerPC 603E
Počet jadier/šírky autobusu	1 jadro, 32-bit
Rýchlosť	300 MHz
Radiče RAM	Sdram
Zrýchlenie grafiky	Nie
Napätie - I/O	3,3 V
Prevádzková teplota	0 ° C ~ 105 ° C (TA)
Montáž	Povrchová montáž
Balenie	352-LBGA
Balík dodávateľských zariadení	352-TBGA (35x35)
Ďalšie rozhrania	I2C, i²o, PCI, UART
Základné číslo produktu	MPC82

Aplikácie MPC8245LZU300D

Sieťové vybavenie

MPC8245LZU300D je ideálny pre sieťové zariadenia, ako sú smerovače, prepínače a karty sieťového rozhrania.Jeho robustné rozhranie PCI a integrované komunikačné periférie umožňujú vysokorýchlostné prenosy údajov a efektívne riadenie viacerých komunikačných protokolov.Táto schopnosť zvyšuje výkon a spoľahlivosť sieťových operácií.

Priemyselná automatizácia

V priemyselnej automatizácii hrá tento procesor úlohu v systémoch napájania, ako sú programovateľné logické radiče (PLCS), strojové rozhrania (HMIS) a ďalšie automatizačné stroje.Schopnosť procesora zvládnuť riadiace a monitorovacie úlohy z neho robí dôležitú súčasť v modernom priemyselnom prostredí a zabezpečuje presné a efektívne riadenie procesov.

Úložné riešenia

Vďaka pokročilým pamäťovým rozhraním a DMA možností MPC8245LZU300D je vynikajúcou voľbou pre aplikácie súvisiace s úložiskom vrátane RAID Controllers and Storage Area siete (SANS).Vyniká pri správe vysokorýchlostného prístupu k údajom a efektívnej správe úložiska, ktoré sú skvelé v prostrediach, kde integrita údajov a rýchly prístup sú prioritami.

Telekomunikácie

Tento mikroprocesor je vhodný na použitie v telekomunikačných zariadeniach, ako sú základné stanice a brány.Jeho schopnosť efektívne zvládnuť viaceré toky údajov a podporovať rôzne komunikačné protokoly pomáha pri zlepšovaní celkovej funkčnosti a spoľahlivosti telekomunikačnej infraštruktúry.

Zabudované systémy

Vďaka všestranným integračným schopnostiam MPC8245LZU300D z neho robí hlavného kandidáta na zabudované systémy nachádzajúce sa v automobilovej elektronike, elektronike a zdravotníckych pomôckach.Jeho rozsah integrovaných periférnych zariadení a rozhraní umožňuje návrh špecializovaných, vysoko výkonných riešení prispôsobených tak, aby vyhovoval špecifickým potrebám týchto odvetví.

MPC8245LZU300D Podobné časti

• MPC8245LVV333D

• MPC8245LZU300D

• MPC8245TVV300D

MPC8245LZU300D Výhody

Integrovaný dizajn systému na čipe (SOC)

MPC8245LZU300D kombinuje jadro procesora, regulátory pamäte a periférne zariadenia do jedného čipu.Tento prístup SOC zjednodušuje architektúru systému, minimalizuje potrebu externých komponentov a môže viesť k zníženiu nákladov vo vývojových aj výrobných fázach.

Vysoko výkonné spracovanie

Procesor funguje pri frekvencii 300 MHz a využíva architektúru SuperScalar, ktorá jej umožňuje vykonávať viac pokynov na hodinový cyklus.Táto vysoko výkonná schopnosť spracovania zaisťuje efektívnu prevádzku a je lepšia ako procesory, ktoré takéto paralelizmus nepodporujú, čo je ideálne pre náročné aplikácie.

Univerzálna podpora pamäte

Tento procesor podporuje až 2 GB SDRAM a obsahuje pokročilé pamäťové rozhranie, ktoré zahŕňa korekciu chýb a všestranné rozhrania ROM a I/O.Táto úroveň podpory pamäte poskytuje flexibilitu a umožňuje systému prispôsobiť konfiguráciu pamäte tak, aby vyhovovala konkrétnym potrebám aplikácií, čo je výhodou oproti tuhejším systémom.

Komplexná periférna integrácia

MPC8245LZU300D obsahuje integrované komunikačné rozhrania, ako sú UARTS a radič I²C, ako aj programovateľné časovače a radiče prerušenia.Táto rozsiahla periférna integrácia znižuje potrebu ďalších externých komponentov, čo zjednodušuje celkový návrh a zlepšenie spoľahlivosti systému znížením potenciálnych bodov zlyhania.

Nízka spotreba energie

Procesor, ktorý má dynamické správy energie s režimami ako NAP, Doze a Sleep, môže optimalizovať svoje využitie energie na základe súčasných požiadaviek na pracovné zaťaženie.Táto schopnosť sa používa v aplikáciách, kde je potrebná výkonová účinnosť, čo poskytuje výhodu oproti iným procesorom, ktorým chýba taká podrobná kontrola energie.

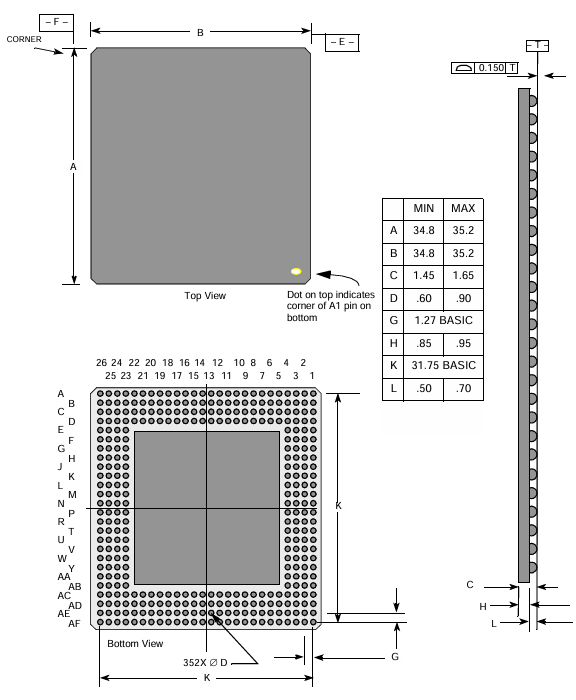

MPC8245LZU300D Dimenzie obalu

Parametre balíka

Parameter	Rozmer (mm)
Obava	35 mm × 35 mm
Prepojiť	352
Pitch	1,27 mm
Spájka	ZU (balík TBGA) —62 SN/36 PB/2 AG;VV (verzia bez olova balíka) —95,5 SN/4,0 AG/0,5 CU
Priemer lopty	0,75 mm
Maximálna výška modulu	1,65 mm
Špecifikácia spoločného plánu	0,15 mm
Maximálna sila	6,0 libier.Celkový počet, rovnomerne distribuovaný cez balík (8 Gramy/lopta)

Priradenia kolíkov a rozmery balíka

Výrobca MPC8245LZU300D

Mikroprocesor MPC8245LZU300D je produktom NXP USA Inc., dcérska spoločnosť NXP polovodičov.Spoločnosť NXP Semiconductors, ktorá sa vynorila z Philips Semiconductors, má svoje operácie v USA so sídlom v Austine v Texase.Tento procesor, ktorý je súčasťou ich širšieho portfólia, integruje technológie optimalizované pre výkon a nízku spotrebu energie, vďaka čomu je vhodný pre rôzne zabudované aplikácie.Aj keď MPC8245LZU300D bol označený ako zastaraný, NXP USA Inc. naďalej podporuje svoje staršie výrobky a zároveň presadzuje hranice v oblastiach ako Automotive, Industrial a IoT prostredníctvom nových riešení polovodičov.

Záver

MPC8245LZU300D je silný a spoľahlivý procesor vytvorený pre náročné aplikácie.Vďaka rýchlemu spracovaniu, vstavaným komunikačným funkciám a režimom šetrenia energie pomáha systémom bežať hladko a efektívne.Aj keď je to teraz zastarané, stále je užitočné pri mnohých sieťových, priemyselných a telekomunikačných projektoch.Vďaka svojej schopnosti zvládnuť viac úloh, zatiaľ čo šetrenie energie z neho robí cennú voľbu, ktorá hľadá dôveryhodný zabudovaný procesor.

Datasheet pdf

MPC8245LZU300D DataShety:

MPC8245.pdf
