EPM7256AETC144-10N CPLD: DataShet, špecifikácie, aplikácie a programovací sprievodca

EPM7256AETC144-10N je programovateľné logické zariadenie (CPLD) zo série Intel MAX® 7000A.Tento čip je určený pre rýchly výkon, ktorý beží až do 172,4 MHz s oneskorením 10 ns.Táto príručka vysvetľuje všetko o tomto CPLD, vrátane jeho funkcií, špecifikácií, použití, toho, ako ju naprogramovať, a jeho rozloženie PIN.Ak potrebujete spoľahlivý, programovateľný čip pre digitálne obvody, tento článok vám pomôže pochopiť, ako to funguje.

Katalóg

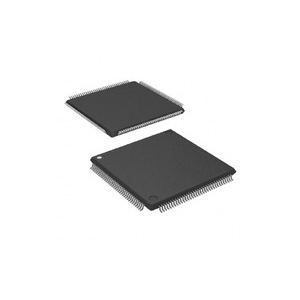

EPM7256AETC144-10N Opis

Ten EPM7256AETC144-10N je vysoko výkonný CPLD zo série Intel MAX® 7000A, prispôsobený náročným logickým integračným úlohám.Toto zariadenie sa môže pochváliť 256 makrocellmi a približne 5 000 použiteľnými brán, čo uľahčuje značnú flexibilitu dizajnu a užitočnosť v zložitých digitálnych prostrediach.Pracuje s maximálnou frekvenciou 172,4 MHz s oneskorením šírenia iba 5,5 ns, je navrhnutý na rýchlu prevádzku.EPM7256AETC144-10N podporuje robustné požiadavky na konštrukciu logiky, navrhnuté s prevádzkovým napätím 3,3 V a balený v kompaktnom 144-kolíkovom tenkom štvorkolskom plochom balení (TQFP).EPM7256AETC144-10N využíva neprchavú konfiguračnú pamäť založenú na EEPROM, čo umožňuje trvalé ukladanie programovacích údajov.Táto funkcia v kombinácii s programovateľnosťou v systéme prostredníctvom rozhrania JTAG poskytuje ľahké aktualizácie a preprogramovanie poľa, čím sa zlepšuje dlhodobá použiteľnosť bez potreby fyzickej rekonfigurácie alebo výmeny.

Zabezpečte svoje projekty spoľahlivou technológiou poskytovanou poľnou technológiou zadaním hromadnej objednávky pre EPM7256AETC144-10N s nami ešte dnes a zaistite, aby ste mali solídne riešenie CPLD.

EPM7256AETC144-10N CAD modely

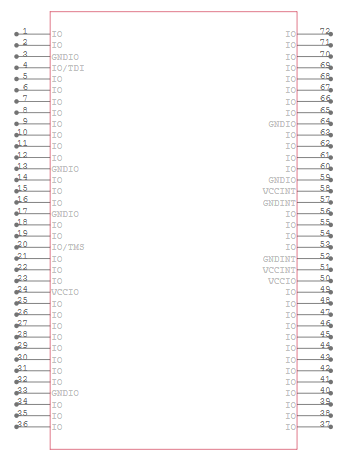

EPM7256AETC144-10N Symbol

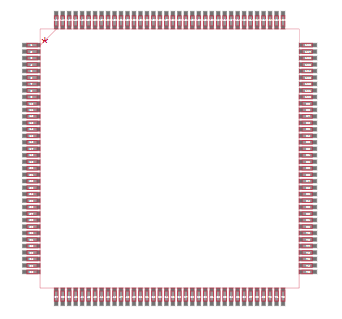

EPM7256AETC144-10N stopa

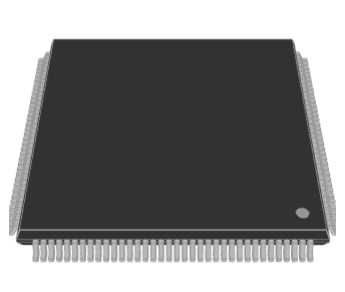

EPM7256AETC144-10N 3D model

EPM7256AETC144-10N Funkcie

Makrocelky:Toto zariadenie je vybavené 256 makrocellmi.Macrocelly sú konfigurovateľné logické komponenty, ktoré umožňujú CPLD vykonávať rôzne logické funkcie.

Použiteľné brány:Poskytuje približne 5 000 použiteľných brán.Vzťahuje sa na ekvivalentné množstvo základných logických brán (napríklad a alebo, alebo nie), ktoré je možné nakonfigurovať v zariadení.

I/O kolíky:CPLD obsahuje 120 vstupných/výstupných kolíkov, ktoré umožňujú rozsiahle prepojenie s ostatnými časťami elektronického dizajnu používateľa.

Oneskorenie šírenia (TPD):Maximálne oneskorenie šírenia je 10 nanosekúnd, ktoré určujú, ako rýchlo dokáže CPLD spracovať vstupné signály a vytvárať výstupy.

Prevádzková frekvencia:Môže pracovať pri frekvenciách do 95,2 MHz, čo definuje rýchlosť, akou zariadenie môže vykonať logické operácie.

Napájacie napätie:Zariadenie pracuje pri napájanom napätí 3,3 V, čo je zarovnané s bežnými nízkymi úrovňami digitálnej logiky.

Balík:Dodáva sa v 144-kolíkovom tenkom štvorkolskom plochom balení (TQFP), type kompaktného balíka, ktorý je priaznivý na minimalizáciu priestoru potrebného na doskách s tlačenými obvodmi.

Rozsah prevádzkovej teploty:Rozsah prevádzkovej teploty je od 0 ° C do 70 ° C, čo zaisťuje spoľahlivý výkon v širokom rozsahu podmienok prostredia.

Programovateľnosť v systéme:CPLD podporuje programovateľnosť systému v systéme prostredníctvom IEEE STD.1149.1 Rozhranie spoločných testovacích akčných akcií (JTAG), ktoré umožňuje programovanie a preprogramovanie logického zariadenia v rámci konečnej konfigurácie hardvéru.

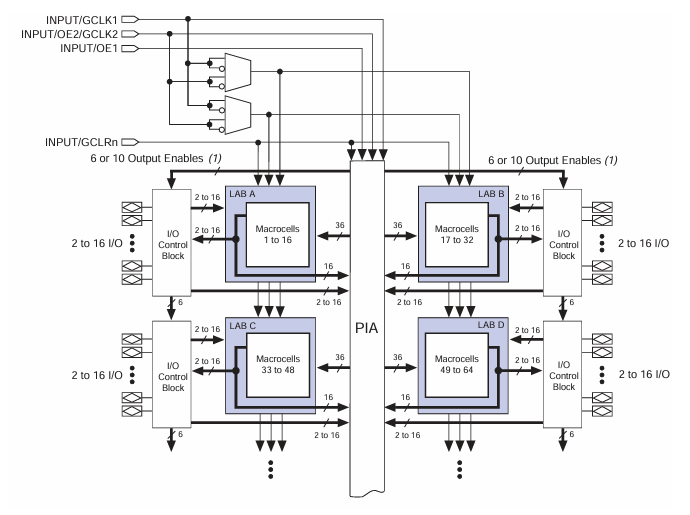

EPM7256AETC144-10N bloková schéma

Ten EPM7256AETC144-10N je a Komplexné programovateľné logické zariadenie (CPLD) so štyrmi Bloky logického poľa (laboratóriá) , každý obsahuje 16 makrocellov, celkovo 64 makrocellov.Tieto makrocelly spracovávajú kombináciu aj sekvenčnú logiku, vďaka čomu je zariadenie flexibilné pre rôzne digitálne logické aplikácie.V strede CPLD je Programovateľné prepojené pole (PIA), ktorý spája všetky laboratóriá, zabezpečuje efektívne smerovanie signálu.Každé laboratórium komunikuje s PIA pomocou 36 prepojených riadkov, čo umožňuje efektívne zdieľanie a spracovanie signálov.Zariadenie obsahuje ovládacie bloky I/O na každej strane, ktoré podporujú 2 až 16 I/O kolíky na laboratórium.Tieto bloky pomáhajú spravovať vstupné a výstupné funkcie a pripojiť CPLD k externým obvodom.Riadiace signály ako Global Clocks (GCLK1, GCLK2), Výstup (OE1) a Global Reset (GCLRN) pomáhajú synchronizovať logické operácie v zariadení.Logické brány navyše spravujú hodiny a resetujú signály, čím sa zabezpečuje hladká prevádzka.Tento CPLD je navrhnutý pre vysokorýchlostné logické spracovanie, ponúka programovateľnosť, efektívne smerovanie signálu a spoľahlivé ovládacie prvky I/O, vďaka čomu je vhodný pre zabudované systémy, komunikáciu a priemyselnú automatizáciu.

EPM7256AETC144-10N špecifikácie

Typ	Parameter
Výrobca	Alterna/Intel
Séria	Max® 7000a
Balenie	Podnos
Stav	Zastaraný
Programovateľný typ	V systéme programovateľné
Čas oneskorenia TPD (1) max	10 ns
Dodávka napätia - vnútorná	3V ~ 3,6V
Počet logických prvkov/blokov	16
Počet makrocellov	256
Počet brán	5000
Počet I/O	120
Prevádzková teplota	0 ° C ~ 70 ° C (TA)
Montáž	Povrchová montáž
Balenie	144-lqfp
Balík dodávateľských zariadení	144-TQFP (20x20)
Základné číslo produktu	EPM7256

EPM7256AETC144-10N aplikácie

Umelá inteligencia

Tento CPLD sa používa v hardvérových akcelerátoroch AI na spracovanie zložitých výpočtov potrebných na efektívne spracovanie algoritmov AI, čím sa zvýši rýchlosť a spoľahlivosť v aplikáciách AI.

Technológia 5G

V oblasti 5G komunikácií je EPM7256AETC144-10N najlepší na spracovanie a riadenie komunikačných protokolov.Jeho vysokorýchlostné logické operácie uľahčujú rýchle spracovanie potrebné v ďalšej generácii bezdrôtových systémov.

Cloud computing

V rámci dátových centier toto zariadenie zlepšuje možnosti spracovania a slúži ako komponent pre správu vysokých objemov údajov a zložitých výpočtov, čo podporuje infraštruktúru cloudových služieb.

Spotrebiteľská elektronika

CPLD nachádza aplikácie v spotrebnej elektronike, ako sú televízory a herné konzoly, kde vykonáva vlastné logické funkcie, ktoré zvyšujú funkcie a skúsenosti zariadenia.

Bezdrôtová technológia

Používa sa v bezdrôtových komunikačných zariadeniach na moduláciu a demoduláciu signálov, čím sa zabezpečuje efektívna a efektívna komunikácia v zariadeniach, ako sú smerovače a bunkové modemy.

Priemyselná kontrola

Toto zariadenie je neoddeliteľnou súčasťou automatizačných systémov v priemyselných nastaveniach, kde riadi stroje a riadi procesy, čo prispieva k zvýšenej produktivite a bezpečnosti.

Internet vecí (IoT)

V zariadeniach IoT spravuje EPM7256AETC144-10N úlohy spracovania a komunikácie v oblasti spracovania údajov, ktoré sú skvelé pre plynulú prevádzku pripojených zariadení v inteligentných domácnostiach a odvetviach.

Zdravotníctvo

CPLD sa používa v zdravotníckych pomôckach na úlohy, ako je získavanie údajov a spracovanie signálu, zohrávajú úlohu v spoľahlivosti a účinnosti lekárskej diagnostiky a liečebných zariadení.

EPM7256AETC144-10N Podobné časti

• EPM7256AETC100-7

• EPM7256AETC144-7

• EPM7256AETC100-5N

EPM7256AETC144-10N Výhody

Vysoká hustota logiky

Toto zariadenie balí 256 makrocellov a približne 5 000 použiteľných brán, čo umožňuje implementáciu komplexných logických obvodov v rámci jedného čipu.Táto vysoká logická hustota uľahčuje integrovanejšie a kompaktnejšie konštrukcie, čím sa znižuje celkový počet komponentov a zjednodušenie rozloženia dosiek.

Programovateľnosť v systéme (ISP)

Predstavovanie programovateľnosti v systéme prostredníctvom IEEE STD.1149.1 rozhranie JTAG, EPM7256AETC144-10N umožňuje ľahké programovanie a preprogramovanie priamo v rámci obvodu.Táto schopnosť je neoceniteľná pre rýchle procesy prototypovania a iteračného konštrukcie, čo umožňuje vykonávať úpravy bez toho, aby bolo potrebné vymeniť čip.

Rýchle oneskorenie šírenia

S maximálnym oneskorením šírenia iba 10 ns tento CPLD zaisťuje rýchle spracovanie vstupov a výstupov pre aplikácie, ktoré vyžadujú vysokorýchlostné zaobchádzanie s údajmi a včasné reakcie, ako sú spracovanie videa a vysokofrekvenčné obchodné systémy.

Nízka spotreba energie

EPM7256AETC144-10N je optimalizovaný na energetickú účinnosť optimalizovaný na energetickej účinnosti, optimalizuje sa na energetickej účinnosti EPM7256AETC144-10N.Táto nízka spotreba energie je prospešná v prenosných a batériových zariadeniach, kde je správa energie v poriadku na predĺženie prevádzkovej životnosti.

Komplexné I/O schopnosti

Zariadenie je vybavené 120 vstupno -výstupnými kolíkmi, ktoré poskytujú rozsiahle možnosti pripojenia.To umožňuje flexibilné rozhranie so širokou škálou periférnych zariadení a iných komponentov systému, vďaka čomu je vysoko prispôsobivý pre zložité prostredie viacerých zariadení.

Úložný úložný priestor pre konfiguráciu

Vďaka svojej pamäti založenej na EEPROM si CPLD zachováva svoje nastavenia konfigurácie aj po vypnutí napájania, zabezpečenie toho, aby funkčnosť zariadenia zostala konzistentná v rámci napájacích cyklov.Táto funkcia je potrebná pre aplikácie vyžadujúce spoľahlivý, dlhodobý výkon bez potreby častej rekonfigurácie.

EPM7256AETC144-10N Programovacie kroky

Programovanie zariadenia EPM7256AETC144-10N zahŕňa šesťstupňový proces programovania v systéme (ISP):

1. Zadajte ISP: Tento krok zaisťuje hladko vstupné a výstupné časti prepínača zariadenia z normálneho použitia do režimu programovania hladko.Trvá to asi 1 milisekunda.

2. Skontrolujte ID: Pred spustením programovania zariadenie skontroluje svoje vlastné ID.Tento krok je veľmi rýchly.

3. Bulk Erase: To vymaže všetky predchádzajúce údaje zo zariadenia.Robí to tak, že dostane príkaz na vymazanie všetkého a potom čaká na 100 milisekúnd, aby sa ubezpečilo, že všetko je vymazané.

4. Program: Tu sa do zariadenia vložia nové údaje.Pre každú časť údajov sa odosiela na správnu adresu v zariadení a potom špeciálny impulz zaistí správne uložený.

5. Overte: Po programovaní zariadenie kontroluje, či sú všetky údaje správne uložené ich prečítaním a porovnaním s tým, čo by malo byť.

6. Exit ISP: Tento krok prepína zariadenie späť z režimu programovania do režimu normálneho použitia.Trvá to tiež asi 1 milisekunda.

Celkový čas potrebný na programovanie závisí od toho, ako dlho trvá každý impulz a ako sa môžu rýchle údaje presunúť do a von zo zariadenia, čo je ovplyvnené rýchlosťou programovacích hodín a koľko údajov sa má spracovať.Rôzne zariadenia môžu trvať rôzne množstvo času, pretože na program majú rôzne množstvo pamäte.

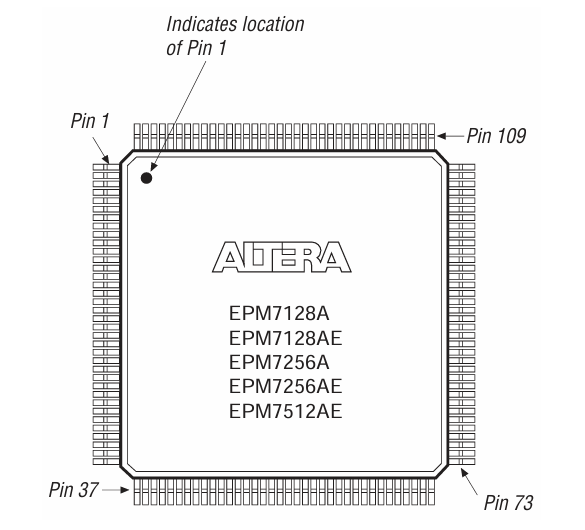

EPM7256AETC144-10N Schéma obalu

Diagram zobrazuje obrys balíka EPM7256AETC144-10N a číslovanie kolíkov.Tento čip prichádza v a TQFP-144 (tenký štvorkoliek so 144 kolíkmi), čo znamená, že má na všetkých štyroch stranách, že má jemné rozpadnutie.Poloha kolíka 1 je označená malou bodkou a čísla PIN sa zvyšujú proti smeru hodinových ručičiek okolo obalu.Kľúčové referenčné kolíky ako Pin 1, Pin 37, Pin 73 a Pin 109 pomáhajú s orientáciou počas zostavy PCB.Rozmery obrysu definujú fyzickú veľkosť čipu, aby sa zabezpečilo správne vybavenie DPS.Usporiadanie pinout umožňuje efektívne smerovanie signálu, vďaka čomu je vhodné pre zložité logické aplikácie.EPM7256AE je súčasťou série CPLD MAX 7000A, ktorá obsahuje 256 makrocellov a programovateľnosti v systéme.Prípona -10N označuje stupeň rýchlosti 10 ns a balík bez olova.

EPM7256AETC144-10N Výrobca

EPM7256AETC144-10N je komplexné programovateľné logické zariadenie (CPLD) pôvodne vyvinuté spoločnosťou Altera Corporation, ktoré neskôr získala Spoločnosť Intel Corporation V roku 2015. Od akvizície sa spoločnosť Intel stala oficiálnym výrobcom produktových radov FPGA a CPLD spoločnosti Altera vrátane série Max® 7000a, do ktorej toto zariadenie patrí.EPM7256AETC144-10N je navrhnutý pre vysoko výkonné aplikácie s nízkym výkonom, podporujúcu programovateľnosť v systéme (ISP) prostredníctvom JTAG (IEEE 1149.1).Aj keď spoločnosť Intel zdedila technológiu CPLD spoločnosti Altera, toto zariadenie bolo odvtedy prerušené a teraz je klasifikované ako zastarané, čo znamená, že spoločnosť Intel už neprodukuje alebo podporuje v aktívnej výrobe.

Záver

EPM7256AETC144-10N je výkonný a flexibilný CPLD, ktorý sa používa v AI, 5G, cloud computingu, priemyselných strojoch, internete a zdravotníckych pomôckach.Rýchlo spracováva údaje, využíva malý výkon a umožňuje ľahké preprogramovanie bez ich odstránenia z obvodu.Je stále užitočný pre staršie návrhy, ktoré potrebujú programovateľnú logiku so stabilným výkonom.Či už pracujete s týmto CPLD alebo hľadáte podobné alternatívy, porozumenie jej dizajnu, programovania a výhod vám môže pomôcť čo najlepšie využiť vo vysokorýchlostných digitálnych aplikáciách.
