IRFZ44N MOSFET: Pinout, Arduino rozhranie a vlastnosti

V tejto príručke preskúmame, ako tento n-kanál MOSFET funguje a kde sa dá použiť.IRFZ44N, známy svojím silným výkonom a flexibilitou, sa široko používa vo všetkých druhoch elektronických systémov.Od poháňania motorov v projektoch Arduino až po spracovanie energie v systémoch pokročilých riadení hrá táto komponent kľúčovú úlohu pri zlepšovaní fungovania obvodov.Táto príručka vám pomôže dozvedieť sa viac a vyvolať nápady pre vaše vlastné projekty.

Katalóg

Prehľad IRFZ44N MOSFET

Ten Irfz44n MOSFET, klasifikovaný ako n-kanálový komponent a zasadený do balíka až 220, predstavuje podstatnú časť mnohých elektronických účelov.Toto zariadenie na vylepšenie režimu je vytvorené tak, aby poskytovalo znížený odpor v štáte spolu s schopnosťami prepínania rýchleho prepínania, čím sa zvýši jeho účinnosť v obvodoch, ovládačoch LED a regulátoroch motora.Vďaka svojim vlastnostiam sa stávajú obľúbenou voľbou v systémoch riadenia motora riadených Arduino, konkrétne v nastaveniach H-Bridge.Pozoruhodná schopnosť IRFZ44N riadiť odtokový prúd, ktorý dosahuje až 49 ampérov, ilustruje jeho schopnosť.Jeho prahové napätie, označené na 4 voltoch, vyžaduje starostlivú konfiguráciu obvodov ovládača pre optimálnu funkciu.Aplikácia stabilného napätia brány 10V umožňuje tomuto MOSFET dosiahnuť plnú zdatnosť, čo uľahčuje bezproblémovú komunikáciu s mikrokontrolérmi, čo je dôležitý aspekt v elektronických podnikoch zameraných na presnosť.

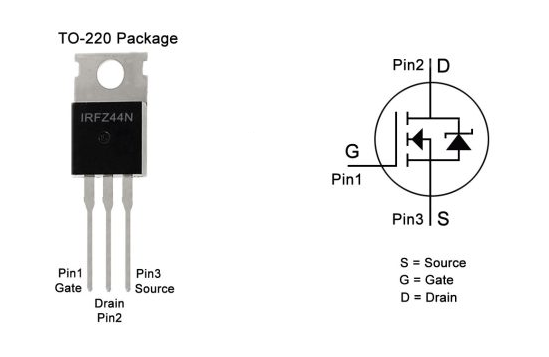

Irfz44n MOSFET Configuration

Č.	Názov kolíka	Funkcia
1	Brána	Tento terminál/kolík sa používa na riadenie ovplyvnenia IRFZ44N Power MOSFET.
2	Odtok	Prúd vstupuje do IRFZ44N cez odtok terminál.
3	Zdroj	Prúd tečie z IRFZ44N prostredníctvom zdroja terminál.

Technické špecifikácie a funkcie

Funkcia	Podrobnosti
Typ	Malý signál N-kanálový výkon MOSFET s vysokým odtokom aktuálne.
Balík	Balík TO-220.
Maximálny kontinuálny odtokový prúd (ID)	49 zosilňovačov.
Maximálny odtokový prúd	160 ampérov.
Prahové napätie (VGS, min)	2v.
Prahové napätie (VGS, max)	± 20 V.
Maximálne napätie odtoku na zdroj (VDS)	55V.
Čas vzostupu	60 nanosekundov.
Čas na pád	45 nanosekundy.
Prepojenie	Často sa používa s Arduino v dôsledku obmedzeného prahového prúdu.
Maximálny rozptyl energie	94 wattov.
Rozmedzie úložiska a prevádzkovej teploty	-55 ° C až +175 ° C.
Odpor	17,5 Milliohms.
Prepínanie charakteristík	Rýchla prepínajúca kapacita s technológiou pokročilých procesov.
Odpor	Ultra nízka.
Brána	Nízka brána.
Súlad	ROHS vyhovuje a bez olova.
Obmedzenie šírky impulzov	Obmedzené maximálnou teplotou križovatky.

Operatívna dynamika IRFZ44N

IRFZ44N je MOSFET, ktorý funguje ako normálne otvorený spínač, ktorý vyžaduje, aby konkrétne napätie brány prešiel z nevodivého na vodivý stav.Táto schopnosť je dôležitá pre kontrolu elektrických prúdov v rôznych aplikáciách, ktoré si vyžadujú spoľahlivosť a presnosť.Keď napätie brány prekročí určitú prahovú hodnotu, tranzistor sa stáva vysoko vodivým, čo umožňuje ľahké prúdenie elektrónov.Toto tvorí kanál medzi zdrojom a odtokom, ktorý umožňuje presné riadenie prúdu.Tieto vlastnosti sú ideálne na vytváranie energeticky efektívnych systémov a zabezpečenie dlhodobého výkonu zariadenia.

Brána IRFZ44N funguje ako kondenzátor, ktorý ukladá náboj aj bez aktívneho zdroja energie.Aj keď je to v niektorých prípadoch užitočné, môže to viesť k náhodnej aktivácii.Aby sa tomu zabránilo, rezistory vytiahnutia alebo vytiahnutia sa bežne používajú na vypúšťanie zvyškového náboja a na ochranu obvodu.IRFZ44N vyžaduje starostlivú manipuláciu kvôli svojej citlivosti na napätie.Správne konštrukčné techniky, ako je minimalizácia parazitickej kapacity a pridávanie ochranných komponentov, pomáhajú optimalizovať výkon a zabezpečiť jeho spoľahlivosť v priemyselnej aj elektronike.

Vytvorenie efektívnejšieho prepínania obvodu s IRFZ44N

Konštrukcia spoľahlivého spínacieho obvodu s MOSFET IRFZ44N zahŕňa pripojenie zdrojového terminálu k zemi a odtokový terminál k kladnému zdroju energie.Toto spojenie uľahčuje prietok elektrónov z negatívneho do pozitívnej oblasti, keď je MOSFET aktivovaný príslušným napätím brány.Zahrnutie zenerovej diódy sa implementuje na chránenie citlivej brány pred nebezpečnými špičkami napätia, čím sa zlepšuje výkonnosť aj stabilita obvodu.Ústrednou súčasťou tohto okruhu je MOSFET, ktorý pôsobí ako a prepínač ovplyvnený napätím brány.Pochopenie presnej prahovej hodnoty napätie potrebné na spustenie IRFZ44N na dosiahnutie efektívneho obvodu prevádzka.Z praktických vedomostí je zrejmé, že Dôkladná kontrola tohto napätia môže podstatne rozšíriť MOSFET Účinnosť životnosti a zvýšenie obvodu.Zenerová dióda hrá a Ochranná úloha brány MOSFET.Jeho schopnosť riadiť a stabilizujte kolísanie napätia za rôznych podmienok potrebná konzistentnosť a pomáha predchádzať neočakávaným problémom počas použitie.

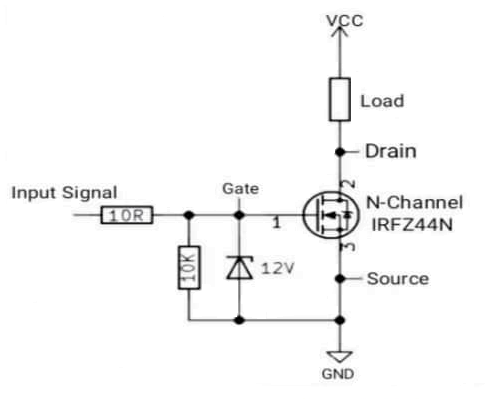

Jednoduchý spínací obvod s ochrannou diódou

Navrhovanie obvodu časovača oneskorenia s IRFZ44N MOSFETS

Obvody časovača oneskorenia často slúžia na ochranu elektrických zariadení pred potenciálne škodlivými špičkami napätia, čo prispieva k ich trvanlivosti a správnej funkcii.IRFZ44N MOSFET sa vyznačuje jeho účinnosťou a spoľahlivosťou, čo z neho robí cennú súčasť pri vývoji týchto obvodov.

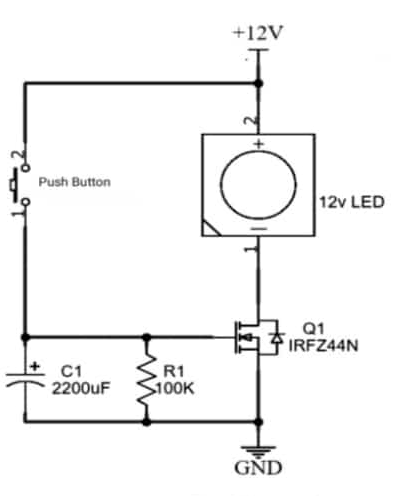

Obvod časovača oneskorenia

V rámci okruhu časovača oneskorenia využívajúci MOSFET IRFZ44N sa do hry objaví priamy, ale pôsobivý mechanizmus.Inicia sa začína, keď sa stlačí tlačidlo, čo vyzve kondenzátora na nabíjanie a ukladanie energie na krátku dobu.Po uvoľnení gombíka sa energia ukladá v kondenzátore vypúšťa a spustí bránu MOSFET.Výkon preteká na záťaž a dokončuje prevádzku obvodu.Táto metóda nielen oneskoruje aktiváciu, ale tiež poskytuje ochranu pred náhlymi elektrickými poruchami.

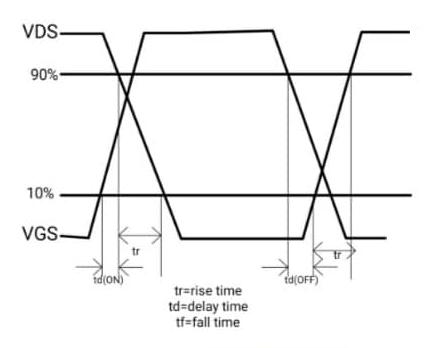

Prepínanie vlny obvodu časovača oneskorenia

Obvod LED stmievacie/blikateľské obvody využívajúce IRFZ44

Vytvorenie obvodov pre stmievanie LED si vyžaduje odborné znalosti v oblasti manipulácie s elektronickými prvkami na úpravu intenzity svetla.Medzi nimi je IRFZ44N MOSFET vyniká jeho prispôsobivosťou ako prepínača. Vedenie potenciometra starostlivo mení jas LED a predstavuje, ako môže jemné nastavenie napätia transformovať svetelné účinky.IRFZ44N predstavuje ústrednú úlohu pri rôznych úrovniach svetla, zvládanie vysokej úrovne Sila efektívne vďaka svojmu vynikajúcemu dizajnu.Úpravy brány napätie s potenciometrom umožňuje plynulé prechody svetla z mäkkých Žiara na jasné osvetlenie alebo dokonca rytmické blikanie.Táto flexibilita Vytvára prostredie na vlastné osvetlenie, ktoré vyhovuje konkrétnym potrebám, zatiaľ čo zlepšenie atmosféry a funkčnosti.

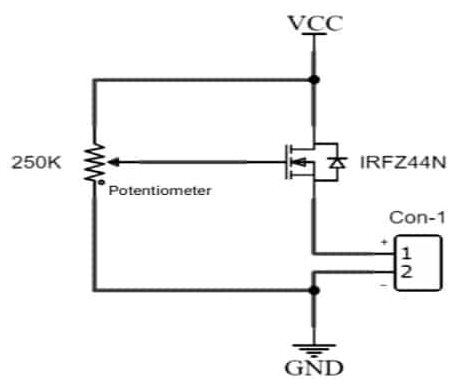

Obvod LED stmievania

Arduino a IRFZ44N pre pokročilé riadenie rýchlosti motora DC

Únia Arduino s IRFZ44N MOSFETS vynáša efektívnu stratégiu na manipuláciu s vysokovýkonnými obvodmi, najmä pri riadení jednosmernej rýchlosti.Použitím obvodu vodiča brány popri Arduino systém mení rýchlosť motora pomocou modulácie šírky impulzov (PWM).Dôležitým prvkom tohto nastavenia zahŕňa poskytovanie presného napätia brány pre optimálny výkon MOSFET.

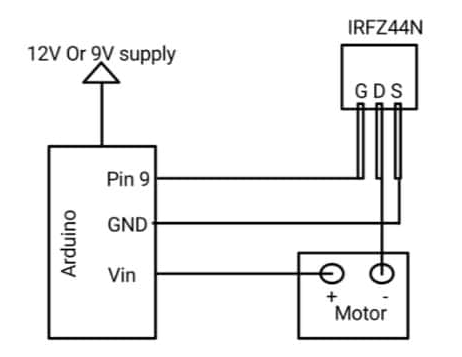

Rozhranie IRFZ44N s jednosmerným motorom

Programovanie Arduino pre dynamické riadenie motora

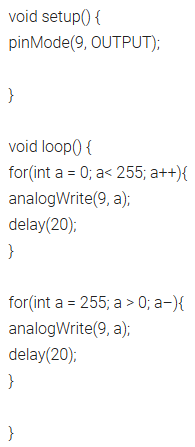

Tento úryvok kódu ilustruje manipuláciu s rýchlosťou motora prostredníctvom PWM.Úprava prahového napätia hradla na MOSFET je kľúčovým faktorom transformácie vstupu do modifikovateľnej rýchlosti motora, čím sa vytvára flexibilný systém prispôsobiteľný rôznym požiadavkám.Bezproblémové prechody, ktoré často odrážajú afinitu k postupným procesom, sa objavujú ako výhodné a často podporujú pozorované hladké zrýchlenie a spomaľovacie fázy.

Aplikácie IRFZ44N MOSFET

• Vysoké prepínanie: Zvláda veľké prúdy s nízkym odporom, ktoré sa používajú s chladiacimi drezami na účinnosť.

• Ovládanie rýchlosti motora: Umožňuje presné riadenie v motoroch pomocou obvodov PWM, spracováva induktívne zaťaženie.

• LED stmievanie: efektívne nastaví intenzitu svetla;Zaisťuje stabilný jas s slučkami spätnej väzby.

• Rýchle prepínanie: Ideálne pre vysokofrekvenčné aplikácie, ako sú RF zosilňovače a napájacie zdroje.

• Správa solárnych batérií: Ovláda nabíjanie/vypúšťanie batérie, predlžuje výdrž batérie.

• Spotrebná elektronika: zlepšuje energetickú účinnosť v adaptéroch energie, zvukových zosilňovačov a ďalšie.
