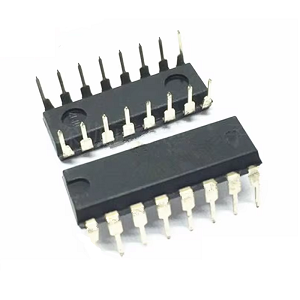

CD4014 IC: 8-bitový register posunu s paralelnými vstupmi

Táto príručka skúma CD4014, vysoko prispôsobivý integrovaný obvod CMOS, ktorý je známy pre svoju 8-bitovú funkciu Shift Register, podporujúci sériové aj paralelné dátové vstupy.CD4014, ktorý je známy svojou všestrannosťou v širokej škále digitálnych logických aplikácií, je účinný v scenároch, ktoré si vyžadujú efektívne spracovanie údajov a efektívny prenos, najmä v kompaktných systémoch, kde je prioritou zníženie použitia kolíkov.Od prehľadu svojich konfigurácií PIN až po aplikácie a alternatívne možnosti poskytuje tento článok hĺbkové preskúmanie využitia CD4014 pre inovatívne elektronické návrhy a optimalizovanú správu údajov.

Katalóg

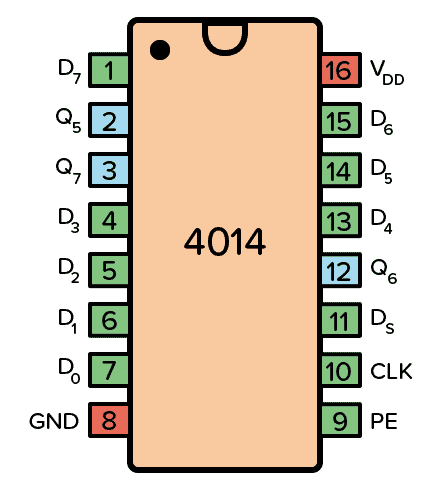

Konfigurácia PIN v 4014 ic

Názov kolíka	Č.	Typ	Opis
Vdd	16	Moc	Napájacie napätie (+3 až +15V)
GND	8	Moc	Zem (0v)
D0-D7	1, 4, 5, 6, 7, 13, 14, 15	Vstup	Paralelné vstupné špendlíky
Q5, Q6, Q7	2, 3, 12	Výstup	Vyrovnávacie výstupy z posledných troch bitov
Pešo	9	Vstup	Rovnobežné povolenie
Cp	10	Vstup	Clock Pin na synchronizáciu vstupu
Ds	11	Vstup	Sériový vstupný kolík

Využitie IC 4014

Ak sa chcete vydať na využitie IC 4014, začnite opatrným pripojením VDD k pozitívnemu terminálu zdroja energie a GND k zápornému terminálu.Táto IC pracuje v rámci výkonového rozsahu 3V až 15 V, avšak konkrétne modely by sa mohli rozšíriť až do 20 V.Je vhodné preskúmať dataShet pre presné elektrické detaily, prispôsobenie kompatibility s vaším jedinečným nastavením.Zvolený rozsah napätia priamo ovplyvňuje prevádzkovú integritu zariadenia a stálu funkčnosť.

Iniciujte paralelné načítanie údajov prepnutím kolíka PARLALE (PE) do vysokého stavu.Pripojte svoje zvolené dátové vstupy cez paralelné dátové kolíky označené D0 k D7.Signál stúpajúcej hrany aplikovaný na kolík CLK zachytáva zamýšľané údaje do registra.Táto prípravná fáza odráža tím tímu na dobre koordinovanú prax, kde úlohy a synchronizácia sú nanajvýš dôležité.

Začnite posun dát prepínaním kolíka PE do nízkeho stavu.Každý stúpajúci pulz CLK posúva údaje postupne.V tomto režime slúži PIN DS pre vstup sériových údajov, čo uľahčuje flexibilné spracovanie údajov.Táto funkcia sa stáva obzvlášť prospešná, keď je potrebný prechod tekutín, zabezpečuje efektívnu organizáciu a kategorizáciu digitálnych signálov.

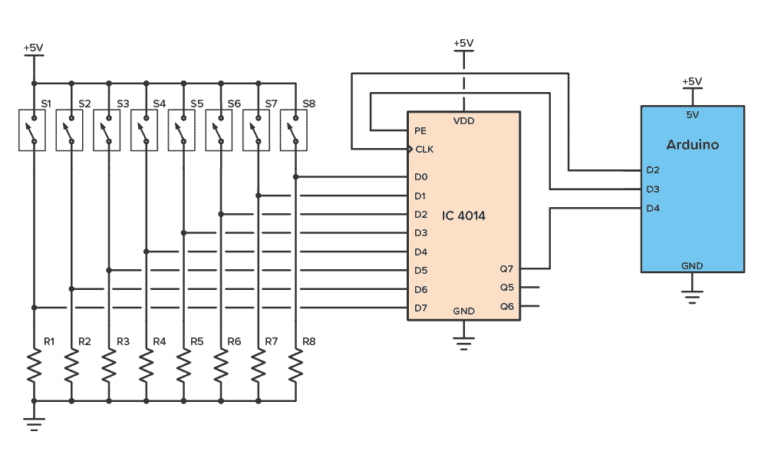

Aplikačný obvod CD4014

Ten CD4014 Shift Register je praktický nástroj na čítanie stavov až ôsmich prepínačov pomocou troch kolíkov mikrokontrolérov, napríklad s Arduino.Vďaka tomu je ideálny pre projekty, v ktorých je dostupnosť kolíkov obmedzená, pretože efektívne rozširuje vstupnú kapacitu bez potreby extra hardvéru.Obvod funguje tak, že zachytáva stavy všetkých pripojených prepínačov a odosielajú tieto údaje do mikrokontroléru jeden bit naraz.CD4014 používa konverziu paralelne až do seriálu, čo vám umožňuje monitorovať viac prepínačov a zároveň udržiavať jednoduché a kompaktné zapojenie.

Ak ho chcete nastaviť, pripojte kolík D3 Arduino k paralelnému PIN (PE) PIN CD4014, D2 k kolíku CLOCK (CLK) a D4 k dátovým výstupom (Q) PIN.D3 aktivuje západku na zachytenie stavov prepínača, D2 odosiela hodinové impulzy na presun stavov do výstupu a D4 číta údaje postupne.Každý pulz hodín posúva ďalší stav prepínača do výstupného kolíka, čo umožňuje Arduino čítať všetkých osem spínačov po jednom.Tento prístup je efektívny a šetrí priestor aj zdroje.Použitím CD4014 môžete spravovať viac vstupov s minimálnym využitím I/O, zjednodušiť svoj návrh a znížiť zložitosť zapojenia.Je to kompaktné a spoľahlivé riešenie pre projekty, ktoré si vyžaduje presné monitorovanie stavov prepínača.

Ekvivalenty a alternatívy CD4014

Ekvivalent

• NTE4014

• MC14014

• HCF4014

• HEF4014

• CD4014be

Alternatíva

• 74HC165

• 74HC166

• 74HC198
