Procesor digitálneho signálu GC5330izev: Funkcie, aplikácie, alternatívy a špecifikácie

Táto príručka sa týka predovšetkým o GC5330Izev, inteligentnom digitálnom čipe, ktorý pomáha bezdrôtový systém fungovať lepšie.Používa sa vo veciach, ako sú bunkové veže, bezdrôtové opakovače a testovacie vybavenie.GC5330Izev dokáže zvládnuť mnoho bezdrôtových signálov a pomáha zlepšovať rýchlosť, znižovať hluk a jasnejšie signály.V tejto príručke sa dozviete, čo tento čip robí, ako funguje a kde sa používa.

Katalóg

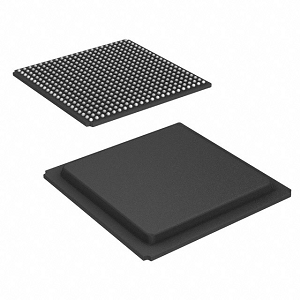

Prehľad GC5330izev

Ten GC5330izev je sofistikovaný širokopásmový procesor digitálneho signálu recepcie pre vysielanie (DSP), ktorý je navrhnutý špeciálne pre pokročilé bezdrôtové komunikačné systémy.Tento DSP podporuje rozmanitú škálu štandardov, ako sú CDMA, GSM, TD-SCDMA, W-CDMA a WIMAX, vďaka čomu je veľmi univerzálny pre rôzne komunikačné infraštruktúry.Je vybavený obalom 484-loptového mriežky (BGA), ktoré je vhodné pre technologické aplikácie s povrchom, čím sa zabezpečuje bezproblémová integrácia do moderných elektronických zostáv.Súčasťou širšej rodiny GC5330 je GC5330IZEV spoločnú hlavnú architektúru so svojimi súrodencami, zameraná na optimalizáciu výkonu a efektívnosti širokopásmových operácií prenosu.

Ak hľadáte uzamknutie spoľahlivého DSP pre svoje systémy, teraz je skvelý čas premýšľať o zadaní hromadnej objednávky s nami pre GC5330izev.

GC5330izev CAD modely

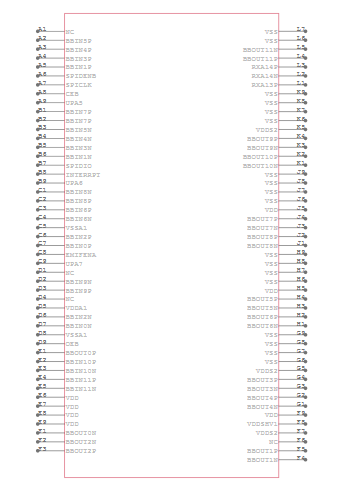

Symbol GC5330izev

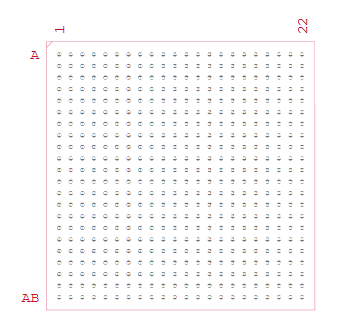

GC5330izev stopa

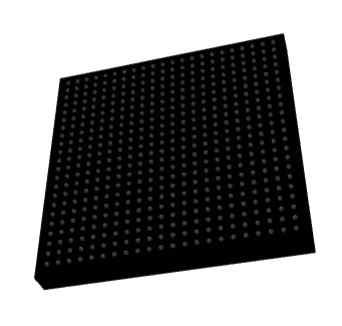

3D model GC5330izev

Funkcie GC5330izev

• Integrovaný prenos a prijímajte digitálne, ak je riešenie: DSP obsahuje funkcie integrovaného digitálneho Upconverter (DUC) a digitálneho downconverter (DDC).Táto integrácia zjednodušuje reťazec spracovania signálu kombináciou viacerých funkcií do jedného kompaktného riešenia, čím sa znižuje zložitosť a veľkosť systému.

• Podpora viacerých kanálov: GC5330Izev podporuje až 4 kanály prenosu (TX) a 8 prijímajúcich (RX).Táto funkcia umožňuje zaobchádzanie s komplexnými systémami viacerých antení, ktoré sú vynikajúce pre moderné bezdrôtové komunikačné technológie, ktoré vyžadujú vysokú priepustnosť údajov a vylepšenú integritu signálu.

• Funkcie prenosu: Kľúčové funkcie v vysielacej ceste GC5330izev zahŕňajú zníženie faktora hrebeňa (CFR), digitálne predpisy (DPD) a vyrovnanie prenosu.Tieto vlastnosti sú potrebné na zlepšenie kvality a linearity signálu, čo zase zvyšuje celkovú účinnosť a výkon komunikačných systémov.

• Synchronizačné schopnosti: Zariadenie je vybavené dvoma vstupnými synchronizáciami LVDS (Synca and SyncB) a jedným výstupným synchronizáciou LVDS.Tieto schopnosti synchronizácie zabezpečujú presné vyrovnanie načasovania vo viacerých zariadeniach v systéme, aby sa udržala integrita a koherencia v prenose údajov.

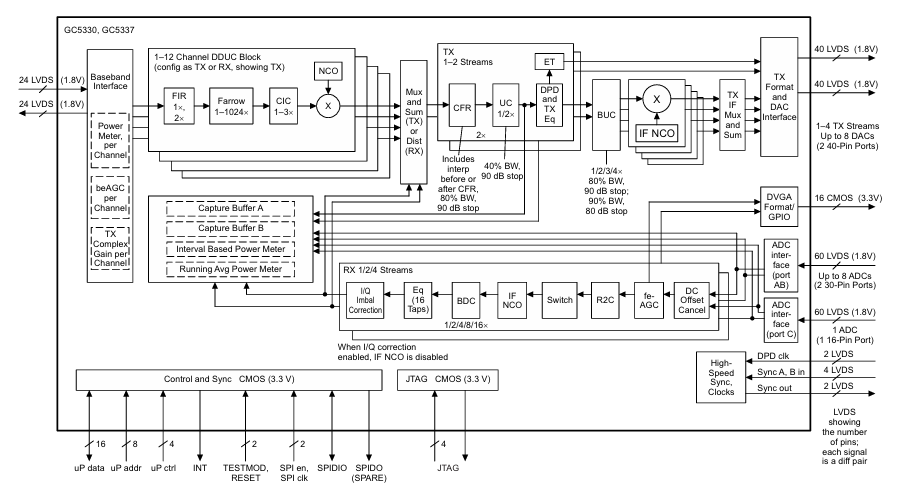

GC5330izev Bloková schéma

Bloková schéma GC5330/GC5337 ilustruje vysoko výkonné digitálne vysielacie riešenie určené pre systémy základných staníc.Začína to a Rozhranie základného pásma, prijímanie až 24 diferenciálnych párov LVDS pri 1,8 V, ktoré prenášajú do čipu digitálne základné pásmo.Toto rozhranie obsahuje merače napájania na kanál a Agc (Automatické riadenie zisku) zabezpečiť optimálne úrovne signálu.Ten Digital Down/Up Converter (DDUC) blok je konfigurovateľný pre vysielanie (TX) alebo prijímanie (RX) a podporuje až 12 kanálov.Spracováva signál základného pásma prostredníctvom viacerých štádií filtrovania, ako sú FIR, Farrow a CIC, aby upravili rýchlosti vzoriek a aplikujú interpoláciu alebo decimáciu.Voliteľný Numericky riadený oscilátor (NCO) je tiež zahrnutý pre preklad frekvencie.Po filtrovaní a kondicionovaní signál vstupuje do cesty TX, kde je ďalej interpolovaný blokmi CFR (redukcia faktora hrebeňa) a DPD (digitálnym predkriónom) blokov.Tieto komponenty optimalizujú dynamický rozsah signálu a linearizujú ho pre efektívny prenos.Prvky ET (sledovanie obálky) a BUC (BLOCK UP Converter) pripravujú signál pre vysokofrekvenčnú moduláciu.Fáza IF NCO posúva signál na strednú frekvenciu pred odoslaním do formátu TX a rozhrania DAC, ktorý výstupuje až 4 toky TX na 8 DAC cez 40 riadkov LVDS.

Na strane prijímania systém zachytáva vysokorýchlostné údaje ADC prostredníctvom 60 riadkov LVDS.Dáta sa spracúvajú pomocou zrušenia DC, Fe-AGC, prepínača a ak sú bloky NCO.Potom pokračuje do R2C a BDC, prechádza vyrovnávaním a voliteľne korekcia I/Q nerovnováhy pred konečným meraním zachytenia a výkonu.Tento proces podporuje flexibilné šírky pásma a miery decimácie.V spodnej časti diagramu je zobrazených niekoľko riadiacich a synchronizačných rozhraní.Patria sem rozhrania mikroprocesorov na príkaz a vstup údajov, JTAG na testovanie a ladenie a SPI pre konfiguráciu.Vysokorýchlostné hodiny a synchronizačné signály zabezpečujú presné načasovanie medzi vstupnými, spracovateľskými a výstupnými blokmi.Celkovo je architektúra GC5330/GC5337 optimalizovaná pre vysokoúčinný digitálny prenos s flexibilnou konfigurovateľnosťou pre rôzne bezdrôtové štandardy.

Špecifikácie GC5330izev

Typ	Parameter
Výrobca	Nástroje Texas
Balenie	Objem
Stav	Zastaraný
Funkcia	Procesor digitálneho signálu
RF typu	CDMA, GSM, TD-SCDMA, W-CDMA, WIMAX
Montáž	Povrchová montáž
Balenie	484-BGA
Balík dodávateľských zariadení	484-BGA
Základné číslo produktu	GC5330

Aplikácie GC5330izev

Bezdrôtové komunikačné systémy

GC5330Izev je navrhnutý tak, aby zvládal pokročilé bezdrôtové protokoly, ako sú CDMA, GSM, TD-SCDMA, W-CDMA a WIMAX.Vďaka tomu je ideálny DSP na použitie v moderných základných staniciach a bezdrôtovej infraštruktúre.Jeho integrované funkcie digitálneho konverzie a downconverzie, spolu s viacerými kanálovými podporami, jej umožňujú efektívne spravovať širokopásmové spracovanie signálu RF signálu.Zariadenie zvyšuje výkon bezdrôtových komunikačných systémov znížením počtu požadovaných externých komponentov a ponúka vynikajúcu integritu signálu.

Bezdrôtové zosilňovače

V aplikáciách bezdrôtového opakovača slúži GC5330Izev ako most medzi prijímajúcimi a vysielacími reťazcami.Poskytuje digitálne filtrovanie, downkonverziu prichádzajúcich signálov a zvýšenie odchádzajúcich signálov.To umožňuje opakovatelia prenášať komunikačné signály na dlhšie vzdialenosti bez skreslenia.Zahrnutie funkcií, ako je redukcia faktora hrebeňa a digitálna predpisy, je tiež veľmi vhodná na udržanie kvality prenosu v zosilnených cestách.

Skúšobné a meracie zariadenie

GC5330Izev je cenný v testovacích a meracích zariadeniach.Jeho širokopásmová schopnosť spracovania a flexibilné spracovanie kanálov umožňujú simulovať, spracovať a analyzovať signály v rôznych bezdrôtových protokoloch.Vysoká presnosť synchronizácie a pokročilé funkcie kondicionovania signálu pomáhajú zabezpečiť spoľahlivé a opakovateľné merania v prostrediach laboratórnych a poľných testovacích prostredí.

Rádiá

GC5330Izev je vhodná pre použitie v mikrovlnných a milimetrových vlnových rádiových prepojeniach.V takýchto systémoch vyžaduje vysoký prenos a príjem prenosu údajov DSP schopný zvládnuť široké šírky pásma a prísnu synchronizáciu.Toto zariadenie podporuje tieto potreby svojím efektívnym digitálnym spracovaním, čo umožňuje spoľahlivú komunikáciu v pevnom bezdrôtovom prístupe, backhaul siete alebo špecializovaných priemyselných prepojeniach.

GC5330izev Podobné časti

• GC5318

• Max2090etp+t

• GC5328izer

Výhody GC5330izev

Zvýšená efektívnosť zosilňovača výkonu

GC5330IZEV ponúka zlepšenie celkovej účinnosti systému začlenením zníženia faktorov hrebeňa (CFR) a digitálnych predpisov (DPD).Tieto technológie spolupracujú na znížení pomeru špičkových k priemeru (PAR) RF signálov a správnych nelinearity v zosilňovačoch energie.Výsledkom je, že zosilňovače fungujú efektívnejšie a znižujú spotrebu energie a tvorbu tepla.To vedie k úsporám nákladov pre operátorov systému a rozširuje prevádzkovú životnosť komponentov RF.

Flexibilná integrácia systému

Vďaka svojej podpore rôznych konfigurácií MIMO, ako sú 2 × 2, 4 × 4 alebo dokonca 4 × 8, a kompatibilita s viacerými bezdrôtovými normami, ako sú GSM, CDMA, TD-SCDMA, W-CDMA a WIMAX, je GC5330IZEV neuveriteľne všestranná.Môžete použiť jednu platformu v rôznych typoch komunikačnej infraštruktúry, znižovať zložitosť vývoja, čas na trh a potrebu spravovať viac riešení DSP pre rôzne siete.

Znížený počet komponentov a náklady

Integráciou viacerých funkcií spracovania, ako je digitálna konverzia up, downconverzia a prenos vyrovnania do jedného zariadenia, GC5330Izev minimalizuje potrebu externých podporných komponentov.To nielen zjednodušuje rozloženie PCB, ale tiež znižuje náklady na účet (BOM) (BOM) a systémovú stopu.Konečným výsledkom je kompaktnejší a nákladovo efektívnejší dizajn, ktorý sa ľahšie vyrába a udržiava.

Zlepšená kvalita a spoľahlivosť signálu

Pri vstavanom pokročilom spracovaní signálu, ako je CFR, DPD a vyrovnanie vysielania, GC5330Izev zvyšuje čistotu signálu a znižuje únik susedného kanála.Výsledkom je robustnejší komunikačný kanál odolný voči rušeniu a zabezpečenie toho, aby používatelia dostávali konzistentný a kvalitný prenos aj v hustých RF prostrediach alebo scenároch vysokej dátumovej sadzby.

GC5330izev Programovacie kroky

1. Výber rozhrania: Počiatočný krok pri programovaní GC5330Izev zahŕňa výber príslušného komunikačného rozhrania.Toto zariadenie podporuje rozhranie mikroprocesorových jednotiek (MPU) a sériové periférne rozhranie (SPI).Výber závisí od požiadaviek architektúry a riadenia údajov systému. Rozhranie SPI sa stáva aktívnym iba vtedy, keď je kolík EMIFENA (externá pamäťová interface) nastavený na nízku logiku.Pred začiatkom komunikácie musíte zabezpečiť, aby bola zavedená správna konfigurácia hardvéru.Toto rozhodnutie určuje, ako sa medzi hostiteľským radičom a GC5330 vymieňajú kontrolné príkazy, údaje o konfigurácii a informácie o stave.

2. Konfigurácia hodín: Po vytvorení rozhrania je ďalším krokom nakonfigurovanie signálov hodín.GC5330Izev pracuje s použitím dvoch hlavných hodín: Digital predškľujúce hodiny (DPDCLK) a hodiny základného pásma (BBCLK).Tieto hodiny poháňajú vnútorný plynovod na spracovanie údajov.DPDCLK podporuje frekvencie do 310 MHz, zatiaľ čo BBCLK podporuje až 290 MHz.Obidve musia byť presne nakonfigurované tak, aby spĺňali požiadavky na šírku pásma a načasovanie zamýšľaného štandardu bezdrôtovej komunikácie.Správna synchronizácia medzi týmito hodinovými doménami zaisťuje spoľahlivo a v rámci špecifikácie fázy spracovania signálu, ako je filtrovanie, interpolácia a funkcia miešania.

3. Synchronizácia: Synchronizácia je dôležitá pre časovo vyrovnanú prevádzku v rôznych moduloch v rámci GC5330Izev.ChIP poskytuje signály vstupných synchronizácií Synca and SyncB, ako aj synchronizáciu synchronizačného signálu výstupu.Tieto signály sa používajú na zosúladenie interných udalostí, ako je meranie výkonu, zachytávanie signálu alebo aktualizácia DPD.V systémoch s viacerými čipmi alebo viacerými kanálovými systémami musia externé hardvérové ​​alebo základné pásmo koordinovať synchronizačné impulzy, aby sa zabezpečilo konzistentné spracovanie okien.Programovaním registrov riadenia synchronizácie si môžete prispôsobiť, ako a kedy sa vyskytnú spúšťače synchronizácie, čím sa zabezpečí stabilná prevádzka aj za podmienok dynamického systému.

4. Formátovanie údajov : GC5330Izev ponúka flexibilné možnosti formátovania údajov pre jeho prenos a prijímanie ciest.Na recepciu musíte nakonfigurovať vstupný formát základného pásma pre prenos a výstupný formát základného pásma.Zahŕňa to výber vhodných šírok a formátov údajov, ako sú sériové, paralelné režimy paralelné alebo v okusovaní.Správne formátovanie údajov zaisťuje kompatibilitu s procesorom základného pásma alebo manipuláciou s digitálnymi tokmi I/Q FPGA.Možnosti programovateľného rámca umožňujú prispôsobené markery zarovnania a zapuzdrenie údajov pre systémy, ktoré používajú komplexné rámcové štruktúry alebo využívajú dynamické prenosy prasknutia.

5. Konfigurácia DUC a DDC: Hlavnou funkciou GC5330Izev je jeho kapacita digitálnej upkončenia (DUC) a DownConversion (DDC).Tieto bloky sú nakonfigurované na správu interpolácie signálu, decimácie, filtrovania a frekvencie.Na strane vysielania DUC zvyšuje rýchlosť vzorky a posúva signál na požadovaný frekvenčný pás, pripravený na konverziu RF.Na strane prijímania DDC znižuje vzorkovaciu frekvenciu a filtruje nežiaduce frekvenčné komponenty.Správne nastavenia DUC a DDC sú dobré na optimalizáciu vernosti signálu, zníženie aliasingu a zabezpečenie efektívneho využívania šírky pásma.Parametre konfigurácie zahŕňajú rýchlosť interpolácie/decimácie, koeficienty filtra a nastavenia mixéra.

6. Zisk: Automatické riadenie zisku (AGC) v GC5330Izev je rozdelené do dvoch kľúčových oblastí: front-end AGC (FEAGC) a back-end AGC (BEAGC).Tieto bloky pomáhajú udržiavať optimálne úrovne signálu, keď sa signály pohybujú v spracovateľskom reťazci.FEAGC sa primárne zaoberá úrovňou prichádzajúceho signálu a nastavuje zisk, aby sa zabránilo saturácii alebo orezaniu.BEAGC sa zameriava na spracovaný signál a zabezpečuje, že zostane v očakávaných dynamických rozsahoch pre následné digitálne operácie.Musíte naprogramovať prahové hodnoty AGC, mieru útoku/rozkladu a získať kroky na zvládnutie rôznych podmienok signálu, ako je vyblednutie, rušenie alebo zmeny v signálovej energii.

7. Meranie napájania a nastavenie alarmu: GC5330IZEV obsahuje programovateľné jednotky merania výkonu schopné monitorovať úrovne signálu.Tieto merače pomáhajú detekovať abnormality, ako sú presmerovanie energie, kvapky alebo emisie mimo pásma.Programovateľné alarmy môžu byť nakonfigurované tak, aby spúšťali na základe predvolených prahov, ktoré umožňujú ochranné alebo nápravné opatrenia, ako sú úpravy zisku alebo signalizácia chýb.Musíte nakonfigurovať meracie bloky nastavením veľkostí okien napájania, úrovní prahov a nastavení filtra.Táto funkčnosť je dôležitá v systémoch vyžadujúcich vysokú spoľahlivosť, ako sú základné stanice, ktoré si vyžadujú dodržiavanie regulácie a prevádzkovú bezpečnosť.

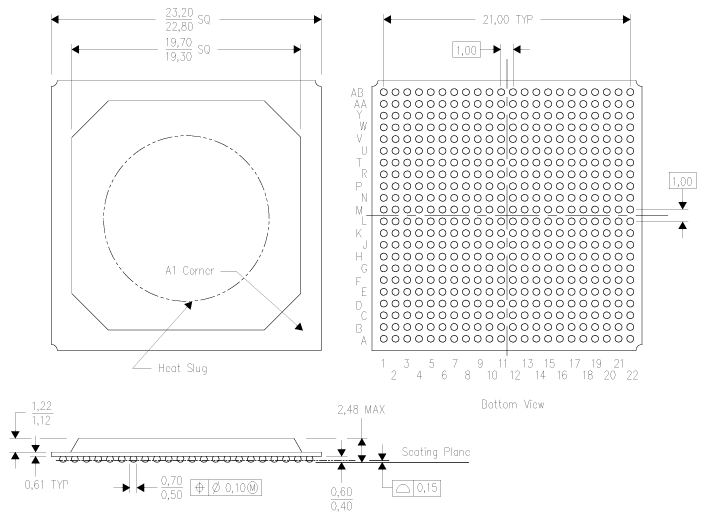

GC5330izev Balenie rozmerov

Rozmery

Parameter	Rozmer (mm)
Veľkosť tela (celkovo)	22,80 - 23.20
Veľkosť substrátu (vnútorný štvorec)	19.30 - 19,70
Pitch Gule (typické)	1
Počet loptičiek	22 × AB (pole mriežky)
Výška balíka (telo)	1,12 - 1,22
Maximálna výška balenia (celkovo)	2.48
Priemer lopty	0,50 - 0,70
Výška lopty nad lietadlom na sedenie	0,40 - 0,60
Tolerancia priemeru lopty	± 0,10
Stand-off lopty (lietadlo na sedenie)	0,15

Obava

Výrobca GC5330izev

GC5330izev sa vyrába Nástroje Texas, globálne uznávaný líder v oblasti navrhovania a výroby analógových a vložených polovodičov spracovania.So sídlom v Dallase v Texase, Texas Instruments (TI) má dlhoročnú povesť pre inovácie a spoľahlivosť v elektronickom priemysle a slúži rôznym odvetviam vrátane automobilového priemyslu, priemyselného, ​​komunikácie a spotrebnej elektroniky.TI je známa svojím robustným portfóliom vysokovýkonných integrovaných obvodov a GC5330Izev ilustruje odborné znalosti spoločnosti v poskytovaní komplexných digitálnych rozhlasových riešení.Spoločnosť Texas Instruments so zameraním na kvalitu, škálovateľnosť a podporu pre vznikajúce komunikačné normy zaisťuje, že komponenty ako GC5330Izev spĺňajú náročné požiadavky moderných aplikácií RF a základného pásma.

Záver

GC5330Izev vyniká ako vysoko výkonné riešenie DSP navrhnuté tak, aby vyhovovalo prísnym požiadavkám bezdrôtovej infraštruktúry novej generácie.Vďaka flexibilnej podpore kanálov, integrovanými blokmi spracovania a robustnej synchronizácie je ideálna na zníženie zložitosti systému, zlepšenie účinnosti zosilňovača výkonu a zvýšenie vernosti signálu.GC5330Izev, ktorý podporuje reputácia spoločnosti Texas Instruments pre spoľahlivosť a inovácie, je výberom gólov, ktorej cieľom je vybudovať škálovateľné a efektívne RF systémy s minimálnymi režijnými komponentmi.
