EPF8820AQC208-4 FPGA: Funkcie, špecifikácie, programovanie a datasheet

Táto príručka sa týka všetko o EPF8820AQC208-4, výkonnom a flexibilnom čipe s názvom FPGA (pole Programmable Gate Array).Tento čip sa používa na vytváranie vlastných digitálnych systémov, ako sú systémy, ktoré sa nachádzajú v AI, 5G sieťách, inteligentných zariadeniach a továrňových strojoch.V tejto príručke sa dozviete, čo dokáže čip, jeho hlavné funkcie, ako funguje a ako ho naprogramovať pre rôzne úlohy.

Katalóg

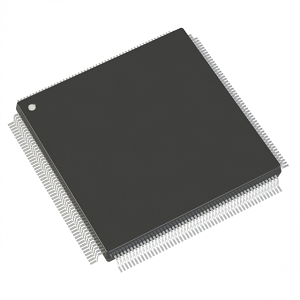

Prehľad EPF8820AQC208-4

Ten EPF8820AQC208-4 je súčasťou série Flex 8000 Field Field Programmable Gate Arys (FPGAS), pôvodne navrhnutá spoločnosťou Altera.Tento model obsahuje 84 blokov logických polí (Labs) a ponúka 152 vstupných/výstupných kolíkov uzavretých v 208-kolíkom Quad Flat Package (QFP).Táto séria je známa tým, že kombinuje podrobnú architektúru a rozsiahlu schopnosť registra tradičných FPGA s rýchlosťou a predvídateľnými prepojenými oneskoreniami vymazateľných programovateľných logických zariadení (EPLDS), vďaka čomu je všestrannou voľbou pre aplikácie, ako je spracovanie digitálneho signálu a manipulácia s dátovými cestami.Zariadenia Flex 8000, vrátane EPF8820AQC208-4, sa vyznačujú ich multivotným I/O rozhraním, ktoré im umožňujú prispôsobiť sa rôznym systémovým napätím, zvyšujú kompatibilitu systému a flexibilitu.Táto funkcia je užitočná v zložitých digitálnych prostrediach, kde sú bežné rôzne úrovne napätia.Rodina obsahuje aj ďalšie modely ako EPF81500A, EPF81188, EPF8820A a EPF8636A, všetky zdieľajú podobné vlastnosti, ale sú prispôsobené rôznym potrebám škálovania.

Ak hľadáte výhody pokročilej technológie FPGA pre svoju firmu, zvážte zadanie hromadnej objednávky s nami, pretože EPF8820AQC208-4 poskytuje pôsobivú kombináciu výkonu a flexibility.

EPF8820AQC208-4 CAD modely

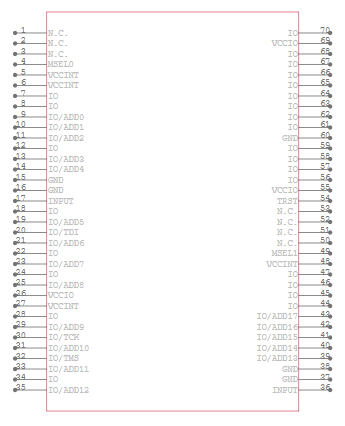

Symbol EPF8820AQC208-4

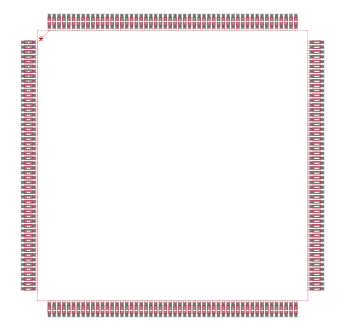

EPF8820AQC208-4 stopa

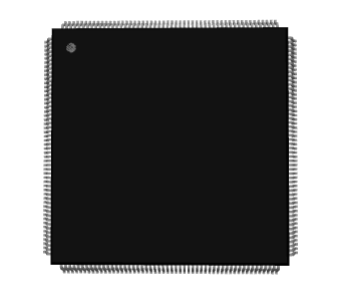

EPF8820AQC208-4 3D model

Funkcie EPF8820AQC208-4

• Logická kapacita: EPF8820AQC208-4 je vybavený 8 000 logickými bránami a 672 logickými prvkami, čo poskytuje robustnú platformu na implementáciu komplexných digitálnych funkcií.Táto vysoká logická kapacita umožňuje všestranné implementácie dizajnu, stravovanie širokej škály výpočtových úloh a digitálnych logických návrhov.

• Vstupné/výstupné kolíky: S 152 vstupnými/výstupnými kolíkmi ponúka tento FPGA rozsiahle možnosti pripojenia, vďaka čomu je vysoko prispôsobiteľný viacerým požiadavkám na prepojenie.Táto funkcia zaisťuje, že dokáže riadiť súčasne viacero dátových tokov, ideálne pre aplikácie vyžadujúce vysoké pripojenie, ako sú telekomunikačné systémy a komplexné spracovanie digitálneho signálu.

• Konfigurovateľné logické bloky (CLBS): Zariadenie obsahuje 84 konfigurovateľných logických blokov, ktoré sú primárnymi architektonickými funkciami, ktoré poskytujú flexibilitu pri implementácii vlastných logických obvodov.Každý CLB je možné naprogramovať tak, aby vykonával rôzne logické funkcie, čo zvyšuje prispôsobivosť FPGA na konkrétne požiadavky na projekt.

• Prevádzkové napätie: Tento FPGA pracuje v rámci rozsahu napájacieho napätia od 4,75 V do 5,25 V, čo je v súlade so štandardnými požiadavkami na výkon digitálnych systémov.Tento rozsah napätia zaisťuje stabilnú prevádzku a kompatibilitu s typickými 5V digitálnymi obvodmi, čím sa minimalizuje potreba ďalších komponentov regulácie napätia.

• Teplotný rozsah: Navrhnutá tak, aby fungovala efektívne v teplotnom rozsahu od 0 ° C do 70 ° C, je EPF8820AQC208-4 vhodný na prevádzku vo väčšine kontrolovaných prostrediach.Táto flexibilita teploty zaisťuje spoľahlivý výkon v rôznych prostrediach, od priemyselných aplikácií po spotrebiteľskú elektroniku, kde môžu byť výkyvy teploty problémom.

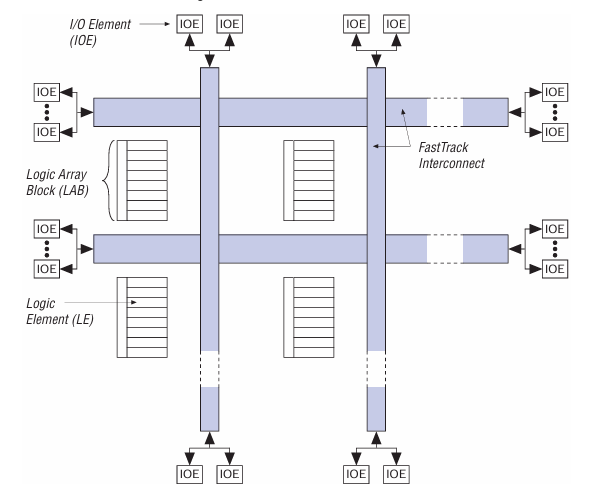

Bloková schéma EPF8820AQC208-4

Schéma ilustruje vnútornú architektúru FPGA série Altera Flex 8000, konkrétne pre EPF8820AQC208-4 zariadenie.V jadre štruktúry sú logické polia bloky (LABS), ktoré sú zhlukami logických prvkov (LES).Tieto laboratóriá sú distribuované cez čip a slúžia ako primárne stavebné bloky na implementáciu logických funkcií.Každá LE v laboratóriu môže vykonávať základné logické operácie a laboratóriá spolupracujú pri implementácii komplexných digitálnych systémov.Okolie laboratórií sú prvky I/O (IOE), ktoré sú umiestnené pozdĺž periférie zariadenia.Tieto IOE zvládajú interakciu medzi vnútornou logikou a externými signálmi, vďaka čomu sú dôležité na integráciu FPGA s inými komponentmi v systéme.IOE sa pripájajú k internej logike prostredníctvom FastTrack Interconnect, špecializovanej smerovacej siete, ktorá efektívne spája IOE, laboratóriá a ďalšie interné komponenty.Toto prepojenie umožňuje, aby sa signály rýchlo pohybovali cez FPGA, čím sa zabezpečuje vysokorýchlostné spracovanie údajov a spoľahlivé komunikačné cesty.

Špecifikácie EPF8820AQC208-4

Typ	Parameter
Výrobca	Alterna/Intel
Séria	Flex 8000
Balenie	Podnos
Stav	Zastaraný
Počet laboratórií/CLB	84
Počet logických prvkov/buniek	672
Počet I/O	152
Počet brán	8000
Napätie - napájanie	4,75 V ~ 5,25V
Montáž	Povrchová montáž
Prevádzková teplota	0 ° C ~ 70 ° C (TA)
Balenie	208-bfqfp
Balík dodávateľských zariadení	208-PQFP (28x28)
Základné číslo produktu	EPF8820

Aplikácie EPF8820AQC208-4

Umelá inteligencia (AI)

FPGA sa používa v AI na zrýchlenie algoritmov strojového učenia a na umožnenie efektívnych implementácií neurónovej siete.Jeho schopnosť rýchlo prekonfigurovať jej umožňuje prispôsobiť sa rôznym modelom a úloh AI, čo z neho robí cennú súčasť pri vývoji responzívnych aplikácií AI.

Technológia 5G

V spoločnosti 5G Communications sú robustné schopnosti spracovania EPF8820AQC208-4 vynikajúce pre správu zložitých protokolov a zaobchádzanie s veľkými objemmi údajov.Vďaka tomu je ideálny pre základné stanice a sieťovú infraštruktúru, ktorá vyžaduje vysokorýchlostné spracovanie a výkonnosť údajov.

Cloud computing

FPGA sa používa v prostrediach cloud computingu na zlepšenie rýchlosti spracovania údajov a zlepšenie účinnosti pracovného zaťaženia.Jeho univerzálnosť pri manipulácii s paralelnými úlohami z neho robí vynikajúcu voľbu pre zrýchlenie aplikácií a služieb založených na cloude.

Bezdrôtová technológia

Je neoddeliteľnou súčasťou bezdrôtových komunikačných systémov a podporuje celý rad technológií od Wi-Fi po pokročilé mobilné siete.Schopnosť FPGA spracovať viacero komunikačných protokolov súčasne umožňuje vývoj a vylepšenie bezdrôtových zariadení.

Priemyselná kontrola

V priemyselných prostrediach sa EPF8820AQC208-4 používa v automatizačných systémoch, kde je dôležitá presnosť a spoľahlivosť.Uľahčuje kontrolu a monitorovanie priemyselných procesov, čo prispieva k zvýšenej účinnosti a bezpečnosti vo výrobných prostrediach.

Internet vecí (IoT)

FPGA hrá úlohu v infraštruktúrach IoT spracovaním a analýzou údajov z mnohých senzorov a zariadení.Táto schopnosť je kľúčom k umožneniu inteligentných miest, inteligentných domov a ďalších aplikácií IoT, v ktorých sa vyžaduje rýchle rozhodovanie na základe údajov senzorov.

Zdravotníctvo

V lekárskej oblasti EPF8820AQC208-4 zvyšuje schopnosti diagnostických a zobrazovacích zariadení, ako aj systémov monitorovania pacientov.Jeho spracovacia sila zaisťuje rýchlu a presnú analýzu lekárskej diagnostiky a liečby.

EPF8820AQC208-4 Podobné časti

• EPF8820AQC208-2

• EPF8820AQC160-4

• EPF8820ATC144-3

EPF8820AQC208-4 Výhody

Schopnosti paralelného spracovania

EPF8820AQC208-4 vyniká v prostrediach, ktoré si vyžadujú súčasné viac operácií v dôsledku svojej inherentnej architektúry paralelného spracovania.Táto schopnosť jej umožňuje prekonať tradičné mikrokontroléry a procesory, ktoré spracovávajú úlohy postupne, čo je ideálna pre aplikácie, ako je spracovanie videa, zložitá manipulácia s údajmi a monitorovanie systému.

Rekonfigurácia hardvéru

Jedným z standout FPGA je jeho schopnosť rekonfigurovať po nasadení.Táto rekonfigurovateľnosť znamená, že môžete aktualizovať funkčnosť zariadenia a prispôsobiť sa novým štandardom alebo protokolom bez potreby výmeny hardvéru.Táto flexibilita je cenná v odvetviach, v ktorých je technologický pokrok rýchly a častý, čo umožňuje predĺžené zariadenie a ochranu investícií.

Prispôsobenie konkrétnych aplikácií

Zariadenie umožňuje hlboké prispôsobenie, ktoré spĺňa presné požiadavky špecifické pre používateľov alebo aplikáciu.Môžete naprogramovať FPGA tak, aby vykonával špecializované logické funkcie, optimalizáciu zariadenia pre konkrétne úlohy, čo zase zvyšuje výkon aj účinnosť.Táto úroveň prispôsobenia je výhodou v aplikáciách na mieru a výklenku, kde sú riešenia mimoškolskými neadekvátnymi.

Rýchle prototypovanie a vývoj

EPF8820AQC208-4 podporuje rýchle prototypovanie, čo umožňuje rýchlo iterovať a vylepšiť ich návrhy.Táto rýchla rozvojová schopnosť znižuje čas na trh pre nové výrobky a umožňuje firmám rýchlejšie reagovať na potreby trhu alebo technologické zmeny.Je to výhoda v konkurenčných odvetviach, v ktorých môže byť prvé vymedzenie vedenia trhu.

Integrácia viacerých funkcií

Vďaka svojej podstatnej logickej kapacite a mnohými možnosťami I/O môže FPGA integrovať viacero funkcií do jedného čipu.Táto integrácia znižuje potrebu viacerých odlišných komponentov, zjednodušenie dizajnu, znižovanie hardvérovej stopy a potenciálne zníženie nákladov.Takáto integrácia je prospešná pri vytváraní kompaktnejších a efektívnejších elektronických zariadení, najmä v elektronike a zabudovaných systémoch.

EPF8820AQC208-4 Programovacie kroky

1. Návrh: Tento krok zahŕňa definovanie logických obvodov a funkcií systému, ktoré bude FPGA implementovať.Môžete použiť rôzne metódy, ako napríklad schematické zachytenie, hardvérové ​​popisy jazyky ako AHDL, VHDL alebo Verilog a úpravy vlny.Vývojový softvér spoločnosti Altera Max+Plus II poskytuje nástroje pre všetky tieto metódy, ktoré uľahčujú vstup a organizáciu vášho dizajnu.

2. kompilácia a syntéza: Po zadaní dizajnu je potrebné ho zostaviť a syntetizovať.Tento proces zahŕňa preklad dizajnu na vysokej úrovni do formátu, ktorý mapuje na fyzické pole logických blokov FPGA a smerovacia architektúra.Nástroj na syntézu v rámci Max+Plus II kontroluje logické chyby, optimalizuje návrh rýchlosti a oblasti a pripravuje ho na fyzickú implementáciu na FPGA.

3. Analýza simulácie a načasovania: Pred fyzickým programovaním FPGA je dôležité simulovať dizajn, aby sa zabezpečilo, že sa správa podľa očakávania.Simulácia pomáha overovať funkčnú analýzu správnosti a načasovania, ktorá zaisťuje, že všetky operácie v rámci FPGA spĺňajú určené obmedzenia načasovania.Tento krok pomáha pri identifikácii a opravovaní chýb pred konfiguráciou, čím sa ušetrí čas a zdroje zapojené do ladenia po konfigurácii.

4. Generovanie konfiguračných údajov: Akonáhle je návrh overený a pripravený, ďalším krokom je vygenerovanie konfiguračných údajov.Tieto údaje sú binárny súbor, ktorý obsahuje všetky informácie potrebné na konfiguráciu logických blokov a pripojení FPGA podľa návrhu.Tento súbor je generovaný vývojovým softvérom a používa sa na programovanie FPGA.

5. Konfigurácia zariadenia : Akonáhle sú konfiguračné údaje pripravené, FPGA EPF8820AQC208-4 môže byť naprogramovaná pomocou rôznych metód vhodných pre rôzne systémové požiadavky.Konfigurácia aktívneho sériového (AS) umožňuje FPGA riadiť proces a priamo sa pripája k sériovému konfiguračnému zariadeniu.Alternatívne v metóde aktívneho paralelne hore/dole (APU/APD) FPGA načíta údaje z paralelného konfiguračného zariadenia a aktívne spravuje tok údajov.V prípade jednoduchších nastavení umožňuje pasívna sériová (PS) možnosť odosielať sériové údaje externého radiča priamo do FPGA bez jeho zásahu do riadiaceho procesu.Nakoniec pasívny paralelný synchrónny/asynchrónny prístup (PPS/PPA) používa na programovanie FPGA paralelnú dátovú zbernicu riadenú externým radičom.Výber konfiguračnej schémy je primárne diktovaný konkrétnymi potrebami aplikácií a zdrojmi dostupnými v architektúre systému, čím sa zabezpečuje flexibilita a prispôsobivosť pri nasadení FPGA.

7. Rekonfigurácia v systéme: Táto funkcia umožňuje preprogramovanie FPGA, zatiaľ čo je v systéme stále funkčná.Je to užitočné pre aplikácie, ktoré vyžadujú aktualizácie bez prestojov alebo pre systémy, ktoré sa musia prispôsobiť novým funkciám bez zmien hardvéru.Zahŕňa to buď čiastočne alebo plne rekonfiguruje FPGA načítaním nových konfiguračných údajov a zároveň udržiava aktívny systém.

EPF8820AQC208-4 Dimenzie obalu

• Typ balíka: 208-kolík PQFP (plastové štvorkoliek)

• Veľkosť: 28 mm x 28 mm

• Montáž: Povrchová držiak

EPF8820AQC208-4 Výrobca

EPF8820AQC208-4 sa vyrába spoločnosť Zamerať, Po akvizícii spoločnosti Altera Corporation v roku 2015. Pôvodne vyvinuté spoločnosťou Altera ako súčasť série FPGA FLPGA FPGA odráža odkaz Altery pri výrobe flexibilných programovateľných logických zariadení s vysokou hustotou prispôsobenými vlastným digitálnym návrhom.Po akvizícii spoločnosť Intel integrovala produktové rady spoločnosti Altera do svojej programovateľnej skupiny Solutions Group, čím sa zabezpečila pokračujúca podpora a rozvoj technológií FPGA v rámci značky Intel.Výsledkom je, že EPF8820AQC208-4 je teraz oficiálne uznávaný ako produkt Intel FPGA, hoci si zachováva svoje pôvodné číslo časti Altera.

Záver

EPF8820AQC208-4 sa vyniká ako flexibilné a výkonné riešenie pre moderné digitálne systémy, ktoré si vyžadujú vysokorýchlostné spracovanie, integráciu na úrovni systému a rekonfiguráciu v teréne.Podporuje spoločnosť Intel's Legacy a Altera Design Excellence a podporuje rôzne aplikácie od strojového učenia po bezdrôtovú komunikáciu a priemyselnú automatizáciu.Táto príručka poskytuje informácie o využití plných schopností FPGA, či už ste prototypovanie, škálovanie výroby alebo optimalizáciu pokročilých digitálnych pracovných tokov.

Datasheet pdf

EPF8820AQC208-4 DataShety:

Flex 8000.pdf
