Komplexný sprievodca DDR SDRAM: Charakteristiky, vývoj a aplikácie

Táto príručka skúma DDR SDRAM, kľúčovú technológiu pamäte, ktorá zvyšuje výkon moderných počítačov.Prenosom údajov na stúpajúcich aj klesajúcich okrajoch hodinového cyklu DDR SDRAM výrazne zvyšuje dátové rýchlosti pre vysokovýkonné úlohy.Pokrývame jeho technické vlastnosti, praktické využitie, vývoj a budúci vplyv, ktoré ukazujú, ako zlepšuje multitasking a reakciu systému.

Katalóg

Úvod do DDR SDRAM

DDR SDRAM (dvojitý synchrónny dynamický RAM rýchlosti dát transformoval moderné výpočty zlepšením výkonu pamäte prostredníctvom kľúčových technických inovácií: Schopnosť prenášať údaje na stúpajúcich aj klesajúcich okrajoch systému systémového hodinky.Táto dvojitá spúšťacia hrana účinne zdvojnásobuje mieru prenosu údajov v porovnaní s tradičným SDRAM, čo z neho robí dôležitý pokrok v technológii pamäte.Pamäť DDR, štandardizovaná Asociáciou JEDEC, zaisťuje kompatibilitu medzi rôznymi zariadeniami, od osobných počítačov po podnikové servery, čo umožňuje bezproblémovú integráciu v rôznych systémoch.

Vplyv DDR SDRAM je ďalekosiahly, riadi rýchlejšiu reakciu systému, plynulejší multitasking a lepšie riešenie náročných aplikácií, ako sú herné a multimediálne úlohy.V osobnom výpočte ostatní zažívajú rýchlejšie časy zavádzania, znížené oneskorenie a vylepšený výkon v programoch náročných na dáta.V podnikateľských prostrediach, najmä v dátových centrách, hrá DDR pamäť úlohu pri podpore spracovania údajov, zložitých výpočtov a rozsiahlej analýzy.Zvýšením šírky pásma a optimalizáciou spracovania údajov sa DDR SDRAM stala dôležitou súčasťou pri splnení rastúcich požiadaviek na výkonnosť každodenných a podnikov navigáciou operácií bohatých na údaje.Táto rozsiahla uplatniteľnosť zdôrazňuje jej dôležitosť pri rozvíjaní moderného výpočtového výkonu.

Vlastnosti a vývoj

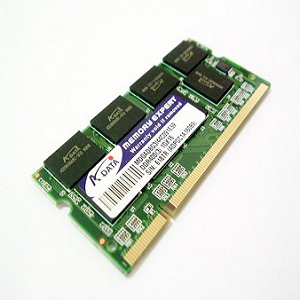

Skok z SDRAM na DDR SDRAM označený pokrok v technológii pamäte, predovšetkým kvôli jeho inovatívnemu prístupu k prenosu údajov.Na rozdiel od svojho predchodcu DDR SDRAM (dvojitá rýchlosť prenosu dát) využíva tak stúpajúce aj zostupné fázy hodinového cyklu, čo účinne zdvojnásobí priepustnosť údajov a poskytuje značné zvýšenie výkonu.Táto technológia je k dispozícii v rôznych moduloch, z ktorých každý je prispôsobený konkrétnym frekvenciám hodín.Napríklad modul PC-1600 je navrhnutý tak, aby pracoval pri 100 MHz, zatiaľ čo variant PC-2100 beží na 133 MHz a ponúka rýchlejšie rýchlosti prenosu údajov pre systémy, ktoré si vyžadujú vyšší výkon.Kľúčový rozlišovacia vlastnosť DDR SDRAM sa nachádza vo svojom dizajne fyzického modulu pre stolné systémy, ktoré používajú 184-kolíkovú DIMMS pozoruhodný odklon od starších 168-kolíkových modulov SDRAM a neskoršej 240-kolíkovej konfigurácie DDR2 DDR2.Naopak, notebooky využívajú 200-kolíkové SO-Dimmy na prispôsobenie ich menšieho formálneho faktora.Vyžaduje sa zabezpečenie kompatibility medzi pamäťovými modulmi a špecifikáciami systému, často si vyžaduje starostlivú pozornosť konfiguráciám PIN a rýchlosti hodín.

Konfigurácie pamäťových čipov

Pamäť DDR je k dispozícii v rôznych konfiguráciách v normách JEDEC takto:

• DDR-200 pri 100 MHz

• DDR-266 pri 133 MHz

• DDR-333 pri 166 MHz

• DDR-400 pri 200 MHz

Okrem toho existujú varianty, ktoré presadzujú hranice, vrátane:

• DDR-500 pri 250 MHz

• DDR-600 pri 300 MHz

• DDR-700 pri 350 MHz

Pre tých, ktorí sa púšťajú do prispôsobenia systému, je zvýšenie výkonu prostredníctvom pretaktovaných rýchlostí umením, ktoré spája odvahu s vypočítanou opatrnosťou, pretože rovnováha výkonu zvyšuje proti rizikám prehriatia alebo nestability systému, musí byť zvládnutá.

Architektúra pamäťových modulov

Cieľom dizajnu pamäťových modulov je optimalizovať kapacitu a efektívnosť.V praktických aplikáciách môže kombinácia viacerých modulov viesť k zlepšeniu spracovania prostredníctvom paralelného vykonávania.Napríklad 64-bitové DIMM pozostáva z ôsmich 8-bitových čipov.„Rank“ v terminológii pamäte popisuje konfiguráciu niekoľkých čipov zdieľajúcich adresné riadky, ktoré sa líšia od riadkov alebo bánk v module.Podrobná analýza modulov poskytuje:

• PC-1600 (DDR-200, 100 MHz), šírka pásma 1,600 GB/s

• PC-2100 (DDR-266, 133 MHz), šírka pásma 2,133 GB/S

• PC-2700 (DDR-333, 166 MHz), šírka pásma 2,667 GB/S

• PC-3200 (DDR-400, 200 MHz), šírka pásma 3,200 GB/S

Architektúra s vysokou hustotou do pamäť s nízkou hustotou

Prechod z architektúry s vysokou hustotou na architektúry pamäť s nízkou hustotou zdôrazňuje vyvíjajúce sa priority v návrhu pamäte, aby sa riešili rôzne výkonnostné a energetické potreby v rôznych výpočtových prostrediach.Pamäťové systémy s vysokou hustotou, ako napríklad DDR-400, sú vytvorené tak, aby maximalizovali rýchlosť prenosu údajov pomocou technológie duálnej rýchlosti prenosu dát (DDR), čo umožňuje prenos údajov na stúpajúcich aj klesajúcich okrajoch hodinového cyklu.Táto inovácia poskytuje vyššiu šírku pásma a nižšiu latenciu pre aplikácie, ktoré si vyžadujú rýchle a efektívne spracovanie údajov, ako sú multitaskingové a rozsiahle výpočty.Zatiaľ čo pamäť s vysokou hustotou vyniká vo výkone, môže prísť na cenu zvýšenej spotreby energie a výroby tepla, čo je menej vhodná pre prenosné alebo energeticky obmedzené zariadenia.

Na druhej strane riešenia pamäť s nízkou hustotou uprednostňujú výkonovú účinnosť a nižší tepelný výstup, vďaka čomu sú ideálne pre mobilné, zabudované a batériové zariadenia, kde je dôležitá ochrana energie.Tieto návrhy kompromisnú rýchlosť za dlhšiu výdrž batérie a znížené teplo, faktory v zariadeniach, ako sú smartfóny, tablety a internetové systémy (internet vecí).Napríklad pamäť s vysokou hustotou môže byť ideálna pre stolné počítače, servery a herné systémy, zatiaľ čo pamäť s nízkou hustotou je vhodnejšia pre nositeľné a prenosné zariadenia.Posun medzi roztokmi pamäte s vysokou a nízkou hustotou odráža širší trend smerom k prispôsobivejším a efektívnejším architektúram pamäte.Keďže sa technológia neustále vyvíja, táto flexibilita sa stáva čoraz dôležitejšou pri navrhovaní systémov, ktoré sú v súlade s rastúcimi požiadavkami vysokovýkonných aj energeticky efektívnych aplikácií.

Vyvíjajúca sa technológia pamäte

Vývoj technológie pamäte predstavuje nepretržitú snahu o zlepšenie výkonu prostredníctvom inovácií a vylepšenia.Posun od DDR1 na DDR2 SDRAM priniesol architektonické vylepšenia, napríklad rozšírenie nárazníka predbežného načítania z 2-bitového na 4-bitové, čo umožnilo vyššie rýchlosti hodín.Čité čipy DDR2 však čelili výzvam, ako je vysoká latencia, oneskorenie okamžitého zvýšenia výkonu, až kým nevyvážia rýchlosť a účinnosť okolo roku 2004. Praktické aplikácie odhalili, že pri hodnotení výkonu pamäte sú dôležité latencie aj rýchlosť.Následný vývoj, napríklad DDR3, sa zaoberal týmito problémami zlepšením rýchlosti, znížením spotreby energie a učením sa z nedostatkov DDR2.Tento priebežný progres zdôrazňuje, že skutočný pokrok v technológii pamäte pochádza z vylepšenia viacerých aspektov na splnenie požiadaviek, nielen zvyšujúcich sa hodinových rýchlostí.

Mobilná technológia DDR (MDDR)

Mobile DDR (MDDR) predstavuje pokrok v technológii pamäte, špeciálne prispôsobený mobilným zariadeniam, ako sú smartfóny, tablety a prenosné prehrávače médií.Na rozdiel od tradičnej pamäte DDR navrhnutej pre systémy stolných a serverov sa MDDR zameriava na vyváženie vysokého výkonu s výkonovou účinnosťou pre mobilné zariadenia, ktoré sa spoliehajú na výdrž batérie.Pracovaním pri nižších napätiach a začlenením adaptívnych obnovovacích mechanizmov MDDR znižuje spotrebu energie a zároveň si zachováva rýchlosť a reakciu z moderných mobilných zariadení.Táto rovnováha umožňuje vychutnať si dlhšie využitie zariadení medzi nábojmi bez ohrozenia funkčnosti.

Jednou z hlavných výhod MDDR je jeho schopnosť znížiť využitie energie prevádzkou pri nižších napätiach v porovnaní s tradičnou pamäťou DDR.Táto nízko napätia má priamy vplyv na predĺženie výdrže batérie, ktorá je potrebná pre mobilné zariadenia, ktoré sa často používajú na cestách bez nepretržitého prístupu k zdrojom energie.Táto energetická účinnosť nielen zlepšuje pohodlie, ale tiež stanovuje nové štandardy pre mobilný výkon, kde sa výdrž batérie stala faktorom pri výbere a spokojnosti zariadení.

Okrem zlepšenia energetickej účinnosti pomáha pri správe tepla aj pri správe tepla, čo je faktorom trvanlivosti a výkonu mobilných zariadení.Nadmerné teplo môže znížiť životnosť zariadenia, degradovať vnútorné komponenty a pohodlie nárazu.Pracovovaním pri nižších napätiach MDDR znižuje generovanie tepla, udržiava chladnejšie zariadenia aj počas intenzívneho používania.Toto tepelné riadenie prispieva k spoľahlivosti mobilných zariadení, čím sa zabezpečí, že v priebehu času zostávajú funkčné a efektívne.Znamená to menej obáv z prehriatia a zlepšeného pohodlia pri držaní alebo používaní svojich zariadení na dlhšiu dobu.

Ďalšou pozoruhodnou inováciou v MDDR je použitie pokročilých obnovovacích techník na udržanie integrity údajov a zároveň zachováva silu.V tradičných pamäťových systémoch je potrebné pamäťové bunky neustále obnovovať, aby sa udržali údaje, ktoré spotrebúvajú energiu.MDDR využíva adaptívne obnovovacie frekvencie, ktoré sa upravujú na základe úrovne aktivity zariadenia.Napríklad počas aktívneho použitia MDDR zvyšuje obnovovaciu frekvenciu, aby sa zaistil rýchly prístup k údajom.Ak je však zariadenie nečinné alebo v pohotovostnom režime, znižuje obnovovaciu frekvenciu, aby sa ušetrila energia a zároveň zachovala uložené údaje.Toto dynamické nastavenie obnovenia zaisťuje, že MDDR zasiahne ideálnu rovnováhu medzi výkonom a úsporám energie v rôznych scenároch využívania.

Dynamika výpočtu DDR SDRAM

DDR SDRAM (dvojitý synchrónny DRAM rýchlosti dát) zlepšuje účinnosť prenosu údajov prenosom údajov dvakrát v rámci jedného hodinového cyklu, čím sa efektívne zdvojnásobí frekvencia hodín.Pomocou vzorca nižšie môžete vypočítať frekvenciu hodín DDR SDRAM:

Frekvencia hodín DDR = skutočná frekvencia hodín × 2

Napríklad pamäť pracujúca pri 200 MHz bude fungovať, akoby bežala pri 400 MHz, v dôsledku dvojitej rýchlosti prenosu dát.Toto zvýšenie frekvencie hodín vedie k vyššej priepustnosti údajov, čo umožňuje rýchlejší prístup k pamäti a hladší výkon systému, najmä v úlohách, ktoré si vyžadujú rýchle získavanie údajov.Ďalším faktorom je šírka pásma pamäte, ktorá určuje, koľko údajov je možné prenášať v danom čase.Môžete vypočítať šírku pásma pamäte pomocou nasledujúceho vzorca:

Šírka pásma pamäte = rýchlosť pamäte × 8 bajtov

Šírka pásma pamäte je potrebná na výkon systému v úlohách náročných na dáta, ako sú vedecké výpočty alebo grafické spracovanie, kde vyššia šírka pásma zlepšuje celkovú účinnosť.Upravenie frekvencie DDR je potrebné pre stabilitu systému v rôznych konfiguráciách hardvéru.Tento proces zahŕňa použitie štandardného delenia:

Faktor delenia pamäte = frekvencia hodín / 200

Okrem toho je algoritmus rýchlosti používaný na úpravy frekvencie doladenia vyjadrený ako:

Vonkajšia frekvencia × (frekvencia frekvencie delenia / synchronizácie)

Tento vzorec však obsahuje 4% chybovú maržu, ktorá zodpovedá miernym zmenám v prevádzke.Tento príspevok na chyby zaisťuje stabilitu a spoľahlivosť zabránením neočakávaným kolísaniam výkonnosti, ktoré môžu ovplyvniť efektívnosť vašich skúseností alebo aplikácie.Pochopenie týchto vzorcov a dynamiky spoločne pomáha optimalizovať výkon pamäte pri zachovaní presnosti a stability systému v rôznych aplikáciách.
