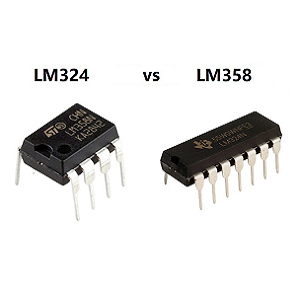

Komplexné porovnanie: LM324 vs LM358 Prevádzkové zosilňovače

Preskúmajte komplex prevádzkových zosilňovačov, kde drobné detaily môžu mať veľký vplyv.Tento článok sa ponorí do presvedčivého porovnania dvoch široko používaných OP-amps: LM324 a LM358.Dozviete sa, ako malé rozdiely v materiáloch a výrobných technikách môžu dramaticky ovplyvniť ich výkon v elektronických obvodoch.Preskúmame výrazné funkcie, aplikácie a dôsledky navrhovania každého zosilňovača, pričom zdôrazňujeme, ako tieto rozdiely zohrávajú úlohu pri návrhu obvodov.

Katalóg

Čo je LM324?

Ten LM324 je integrovaný obvod s štyrmi prevádzkovými zosilňovačmi v jednom balíku, ktorý poskytuje celý rad možností.Tento Quad Op-Amp pracuje hladko s jediným zdrojom energie a môže sa prispôsobiť diferenciálnym vstupným napätiam až do napájacieho napätia.Pozoruhodným atribútom LM324 je jeho nízke vstupné napätie, približne 2MV, čo umožňuje zvýšenú presnosť v jemných úlohách.Udržiava spoľahlivý výkon v teplotnom rozsahu od 0 ° C až 70 ° C, čo zdôrazňuje jeho trvanlivosť s maximálnou teplotou spojenia 150 ° C.Takéto charakteristiky zabezpečujú adaptabilitu a konzistentný výstup v rôznych prostrediach.LM324 a podobné OP-AMP sú všestranné komponenty schopné vykonávať matematické operácie, ako sú pridanie, odčítanie, integrácia a diferenciácia.Ich adaptabilita nachádza aplikácie v mnohých elektronických doménach.

Čo je LM358?

Ten LM358 Rozlišuje sa ako duálny prevádzkový zosilňovač, ktorý obsahuje dva op-amps v jednom kryte.Vyniká v scenároch s jednou zásobou a efektívne funguje od 3,0 V do 32 V.LM358 je navrhnutý s nízkym pokojovým prúdom, vďaka čomu je ideálny pre zariadenia napájané z batérie, kde je potrebná ochrana energie.Jeho rozsah vstupného napätia sa môže rozšíriť na záporné napájanie, čím sa zníži nevyhnutnosť komponentov navyše.Výstupné napätie sa blíži k nižšej úrovni napájania, vďaka čomu je vhodný pre aplikácie, ktoré potrebujú nízky výkon.Pri použití sa LM358 často objavuje v aplikáciách napájaných z batérie kvôli svojej obmedzenej spotrebe energie.Takéto premyslené nasadenia poukazujú na schopnosť OP-AMP harmonizovať efektívnosť s výkonom.

Špecifikácie: LM324 vs LM358

Špecifikácia	LM324	LM358
Napájacie napätie	32V	32V
Rozptýlenie energie	1130MW (DIP)	830MW (DIP)
Vstupné posunkové napätie	5 mv	5 mv
Vstupné posunutie napätia napätia	30 µV/° C (max.)	20 µV/° C (max.)

Vlastnosti: LM324 vs LM358

Funkcie LM324

• Nízky prívodný prúd: 700 μA (konzistentné napätie).

• Nízka vstupná zaujatosť Prúd: 45 NA (kompenzovaný teplota).

• Nízke vstupné posunkové napätie: 2 MV.

• Nízky kompenzačný prúd: 5 NA.

• Vstupný rozsah bežného režimu zahŕňa zem.

• Diferenčné vstupné napätie sa rovná napájaciemu napätiu.

• Výkyvné napätie výstupného napätia: 0 V až (V - 1,5 V).

• Interne frekvencia kompenzovaná pre stabilitu pri zisku jednoty.

• Vysoký zisk napätia jednosmerného napätia: 100 dB.

• Šírka pásma širokej jednoty: 1 MHz (kompenzovaná teplota).

• Flexibilný zdroj napájania:

Single: 3 V až 32 V

Duálne: ± 1,5 V až ± 16 V

Funkcie LM358

• Rozsah bežného režimu zahŕňa záporné napájanie

• Pracuje s jednotlivými alebo dvojitými napájacími zdrojmi

• pracuje na jednom napájaní 3,0 V až 32 V

• Nízke vstupné prúdy zaujatosti

• Vstavaná vnútorná kompenzácia za lepší výkon

• ESD svorky na vstupoch pre trvanlivosť

• Modely „NCV“ sú automobilový stupeň (kompatibilné s AEC-Q100 a PPAP)

• Ekologické: bez olova, bez halogénu a ROHS kompatibilné

• Chráni výstupy pred skratkami

• Skutočné diferenciálne vstupné fáza pre presnosť

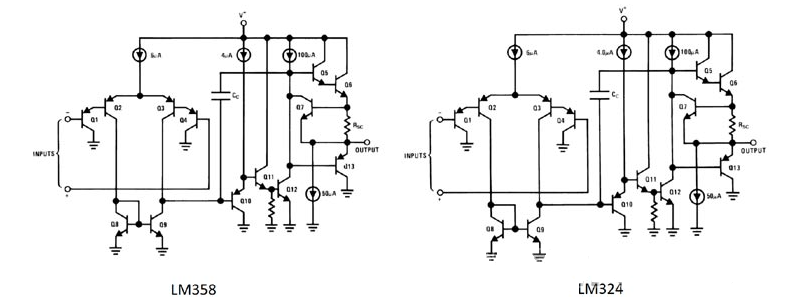

Interné obvody: LM324 vs LM358

Absolútne maximálne hodnotenie: LM324 vs LM358

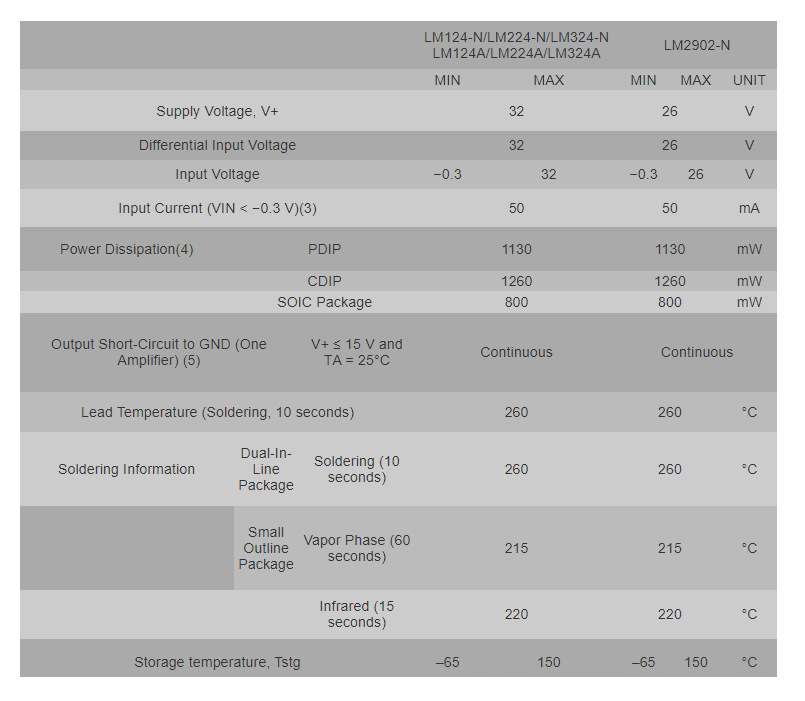

LM324 Absolútne maximálne hodnotenie

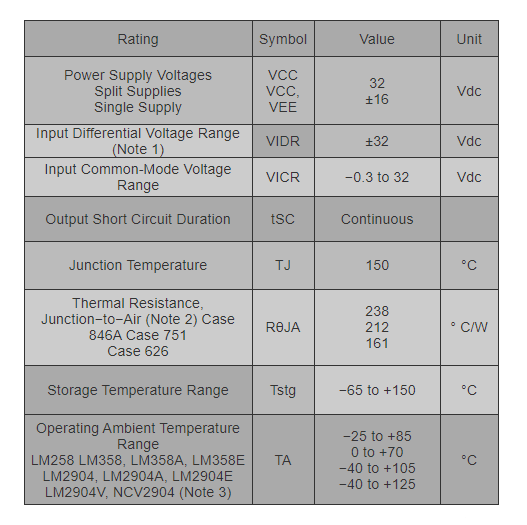

LM358 Absolútne maximálne hodnotenie

Elektrické charakteristiky: LM324 vs LM358

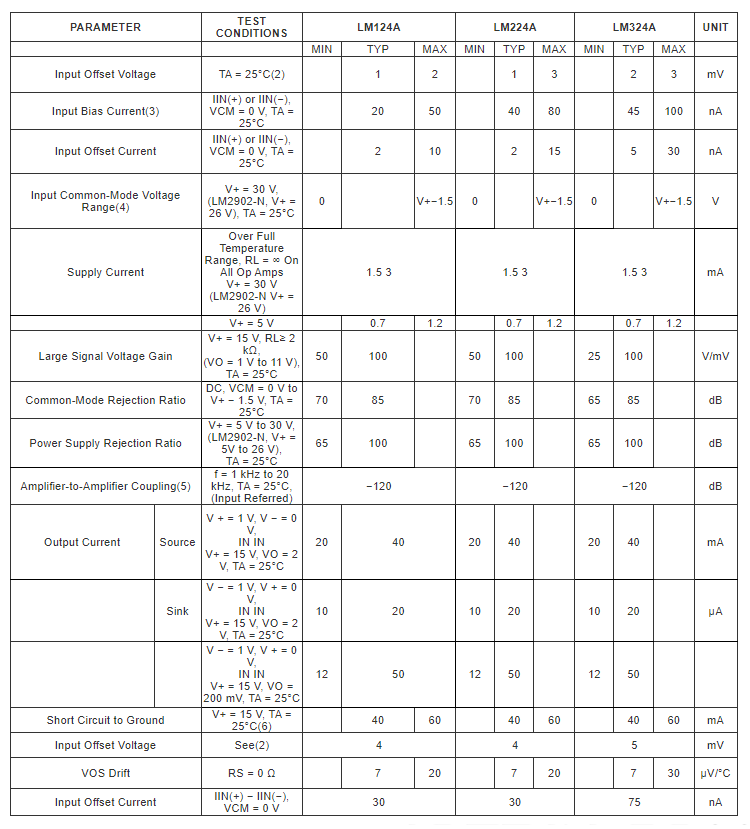

LM324 Elektrické charakteristiky

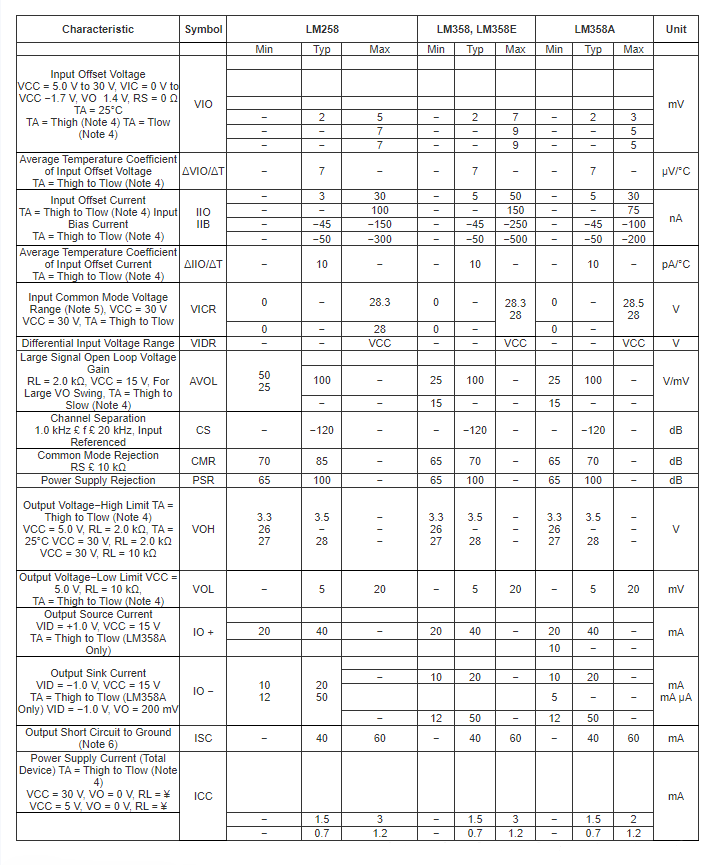

LM358 Elektrické charakteristiky

Aplikácie: LM324 vs LM358

Aplikácie LM324

Zosilňovače: Premieňa rôzne formy energie na elektronické signály, čím sa zlepšuje presnosť merania.

Filtračné obvody: Vyberie konkrétne frekvencie na zvýšenie kvality signálu a zníženie hluku.

Sledovatelia napätia: Udržiava stabilné úrovne napätia a zabezpečuje stabilitu obvodu.

DC Zisk Blocks: Poskytuje konzistentné zosilnenie signálu, ktoré je užitočné pri stabilizácii výstupov oproti variabilnému napájaciemu napätiu.

Letné obvody: Zlúči viac vstupných signálov, ktoré pomáhajú pri konverzii digitálneho a analógu.

Komparátory riadenia slučky: Porovnáva signály proti referenčným úrovniam pre vyvážené systémy spätnej väzby.

Aplikácie LM358

Všeobecné zosilnenie signálu: Spracováva diferenciálne signály v analógových systémoch.

Osciloskopy: Zvyšuje spracovanie signálu pre presné generovanie a analýzu vlny.

Aktívne filtre: Zlepšuje presnosť filtrovania pre signály AC aj DC.

4- až 20-MA súčasné systémy slučky: Najlepšie v priemyselnej automatizácii pre spoľahlivý prenos signálu na veľké vzdialenosti.

Všestranné možnosti výkonu: Funguje s jednotlivými alebo rozdelenými zdrojmi energie, vhodných pre rôzne požiadavky na aplikáciu.

Záver

Prevádzkové zosilňovače LM324 a LM358 ponúkajú charakteristické prvky vhodné pre rôzne elektronické aplikácie.Každý zosilňovač má jedinečné špecifikácie, ktoré ovplyvňujú ich výkon a vhodnosť pre rôzne požiadavky na obvody.Či už potrebujete viac op-amps v jednom balení alebo nízkej spotrebe energie pre zariadenia napájané z batérie, výber medzi LM324 a LM358 závisí od konkrétnych potrieb vášho obvodu.Pochopenie ich rozdielov je potrebné na navrhovanie efektívnych a efektívnych elektronických systémov.
