Komplexný prehľad počítadiel UP/DOW: Dizajn obvodu a 74193 IC vysvetlil

V zložitom svete digitálnej elektroniky hrajú počítadlá hlavnú úlohu pri návrhu sekvenčného obvodu, čo umožňuje presné zvládanie digitálnych impulzov v rôznych aplikáciách.Tieto základné komponenty sú napájané pomocou flip-flopov (FFS) synchronizovaných so signálmi CLOCK (CLK), čím sa zabezpečuje spoľahlivé sledovanie a spracovanie časových údajov.Či už fungujú ako samostatné zariadenia alebo ako základné časti väčších systémov, počítadlá sa stali potrebnými v digitálnom dizajne.Medzi rozmanitými typmi počítadiel vyniká počítadlá hore/dole pre svoju jedinečnú schopnosť počítať v oboch smeroch a ponúka bezkonkurenčnú flexibilitu a efektívnosť.V tomto článku sa kopáme do mechaniky, aplikácií a významu počítadiel nahor/nadol, so stredobodom na univerzálnom 74193 IC.Naším cieľom preskúmame ich úlohu v skutočných systémoch a digitálnych inováciách, aby sme pre vás poskytli komplexného sprievodcu.

Katalóg

Pochopenie počítadla hore/dole

Počítadlá nahor/nadol ponúkajú zložitú metódu počítania, ktorá umožňuje operácie s dvoma smermi na základe konkrétnych riadiacich signálov.Tieto počítadlá sa nachádzajú v aplikáciách, kde je potrebné počítanie hore a dole, ako je vidieť v technológiách TTL - napríklad 74LS190 a 74LS191 -, ktoré adeptne prepínajú režimy počítania v reakcii na ich vstupné smernice.

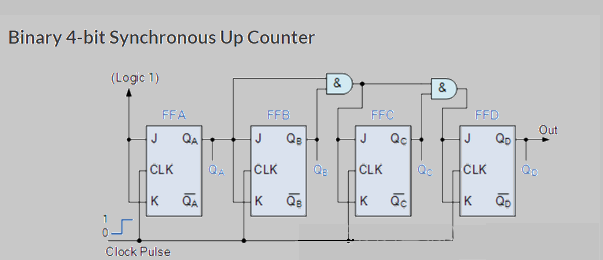

4-bitové binárne počítadlo hore/dole

4-bitové počítadlo epitomizuje binárne počítanie, šikovne naviguje od 0000 do 1111 a cyklicky sa opakuje.Hodinkové impulzy poháňajú mechanizmus prírastku v rozsahu 0-15, pričom každé kliešte metodicky vyvolávajú nasledujúci stav.

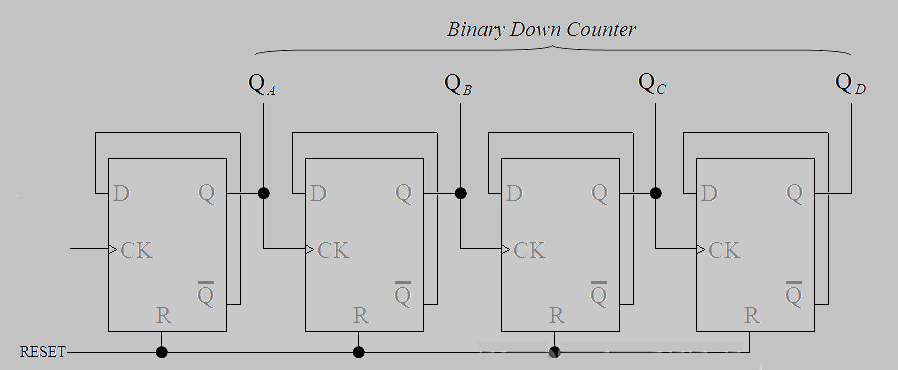

Naopak, proces znižovania, ktorý sa posunie z 1111 na 0000, sa spolieha na štyri žabky typu D aktivované hranymi hodín.Inovatívne využívanie invertovaných mechanizmov spätnej väzby dosahuje harmonickú súhru výstupov, čo zdôrazňuje kreativitu aj presnosť.

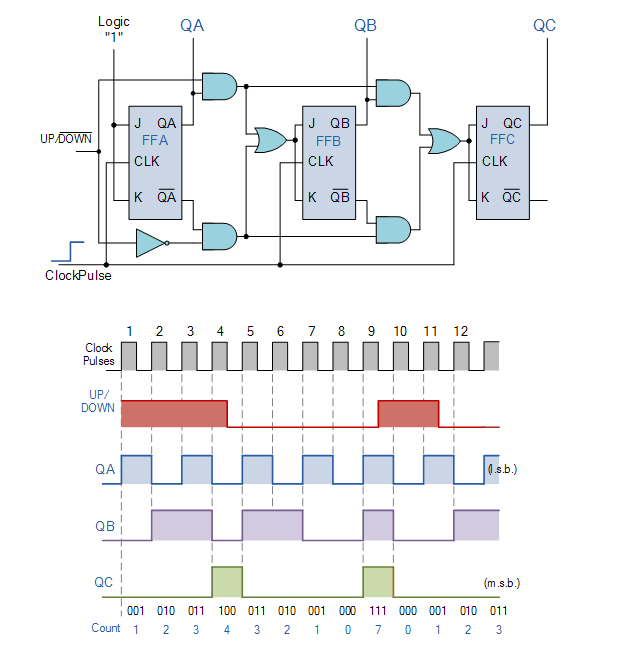

Synchrónny 3-bitový počítač hore/dole

3-bitové synchrónne počítadlo, využívajúce JK žabky, ilustruje efektívny prístup k počítaniu od 0 (000) do 7 (111) a späť.Jeho synchrónny dizajn umožňuje rafinovanú kontrolu nad procesom počítania, kde je každý prechod stavu koordinovaný presnými vstupnými príkazmi.Táto funkcia zvyšuje presnosť v kompromise od 0 do 7, zatiaľ čo obracia riadenie znižovania zo 7 späť na 0.

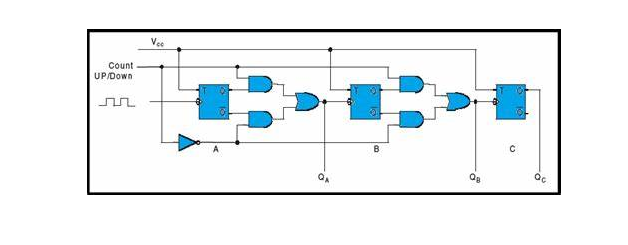

Navrhovanie obvodu nahor/nadol

3-bitový počítačový obvod je v digitálnom dizajne ako kľúčový prvok, ktorý slúži rôznym účelom počítania a načasovania.Neustále využíva žabky (FFS) na určenie smeru grófstva-a zvyšuje sa alebo zostupuje.

V režime zvýšeného počtu je každý FF zarovnaný so vstupom hodín získaným z predchádzajúceho výstupu FF (Q), ktorý vedie obvod v usporiadanom výstupe cez binárne stavy od 000 do 111. Táto sekvencia často nachádza priazeň v aplikáciách požadujúcich presné načasovanie, ktoré požadujú presné načasovanieOvládanie vrátane digitálnych hodiniek a kalkulačiek, kde presnosť vyvoláva spokojnosť a spoľahlivosť.

Prepnutie na režim down-count si vyžaduje šikovný prístup, ktorý sa zapojí do inverzných výstupov žabiek.Táto konfigurácia, ktorá sa odchýli od jednoduchého predného pochodu, presmeruje každý vstup hodín FF, aby získal signály z doplnku predchádzajúceho výstupu FF Q.V dôsledku toho sa obvod počíta naopak, od binárneho 111 späť do 000. Takáto adaptabilná funkčnosť sa ukazuje hlavne príťažlivá pri navrhovaní reverzibilných počítadiel pre spätné sledovanie v systémoch, ako sú digitálne odometre a časovače poklesu - jemné potešenie z pohybu dozadu tak hladko, ako je vpred, nemožno prehliadnuť.

Mechanika počítadla hore/dole

Funkčnosť počítadla nahor/nadol sa spolieha na kontrolný vstup, ktorý definuje jeho prevádzkový režim, ktorý diktuje, či počet vystúpi alebo zostúpi.Podstata jeho operácie spočíva v plynulej synchronizácii medzi výstupom žabiek (FFS) a kontrolnými signálmi ovplyvňujúcimi následné FFS.V aplikáciách môže dokonca aj najmenšia odchýlka od dokonalého načasovania viesť k chybám počítania, pričom zdôrazňuje, aké dynamické je presne koordinovať načasovanie signálu.

• Režim odpočítania

Uviesť	QC	QB	Qa
0	0	0	0
1	0	0	1
2	0	1	0
3	0	1	1
4	1	0	0
5	1	0	1
6	1	1	0
7	1	1	1

• Režim odpočítania

Uviesť	QC	QB	Qa
7	1	1	1
6	1	1	0
5	1	0	1
4	1	0	0
3	0	1	1
2	0	1	0
1	0	0	1
0	0	0	0

V typickej konfigurácii ukladajú tri žabky 3-bit digitálna hodnota, ktorá umožňuje binárny počet v rozsahu od 0 do 7..Na riešenie týchto výziev sa často používajú ďalšie synchronizácia alebo filtrovanie, ktoré zaisťujú zachovanie údajov počas prechodov.

Logické brány výrazne ovplyvňujú spôsob, akým sú tieto signály nasmerované, čo zabezpečuje, že počítadlo je v súlade s jeho prevádzkovými potrebami.Spravujú tok, aby sa zabezpečilo, že iba jeden stav - buď prírastok alebo klesanie - sa v každom okamihu aktívny.Pokročilé obvody môžu obsahovať programovateľnú logiku, ktorá ponúka vylepšenú adaptabilitu a dynamické úpravy.To predstavuje zaujímavý aspekt: ​​navrhovanie počítadiel s predvídaním pre budúcu škálovateľnosť môže výrazne rozšíriť ich užitočnosť.

Rafinácia dynamiky pulzu hodinových impulzov pomocou počítadla hore/dole

Počítadlo nahor/nadol transformuje stavy nastavením výstupov flip-flop (FF) v reakcii na zmeny hodinových impulzov.

• V scenári spočítania: Pripojte počiatočný flip-flop k logike 0, čo spôsobí, že sa prepína na zostupných hranoch hodín, čím sa vylepšite synchronizácia so systémovými cieľmi pre plynulý tok.Myšlienky odvodené z digitálnych zážitkov na dizajn obvodov naznačujú, že vyváženie týchto prepínajúcich akcií môže znížiť falošné spúšťače, čím sa v priebehu času zvyšuje spoľahlivosť.

Zníženie a harmonický prechod štátu

• V režime spočítania: Pripojte sa k logike 1, aby ste mohli prepínať všetky žabky, čo vedie k hladkému poklesu z vyšších stavov.Túto metódu možno prirovnať k starostlivému odvíjaniu pružiny, kde presnosť a načasovanie zabezpečujú minimálny mechanický namáhanie počas návratu na východiskovú hodnotu.Toto usporiadanie uľahčuje postupné zníženie, kým sa neznáša sekvencia resetovania.

Efektívne resetovanie cyklu a zabezpečenie konzistencie

Rutinné resety sa vyskytujú každých osem hodinových cyklov, čo zabezpečuje konzistentnú prevádzku.Rámec s osem cyklom poskytuje definovanú fázu pre každý posun stavu, čím sa zabezpečuje efektívne dokončenie každej fázy pred začatím nasledujúceho začatia.Spätná väzba z praktických aplikácií naznačuje, že tieto periodické resety bránia hromadeniu chýb a posilňujú prevádzkovú rovnováhu.

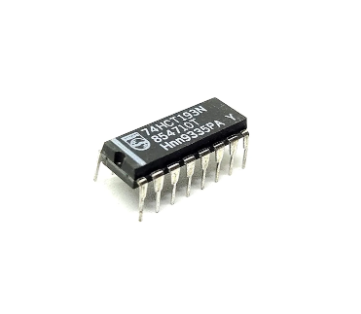

74193 Prehľad Counter IC nahor/nadol

Ten 74193 Integrovaný obvod, známy ako 4-bitové synchrónne binárne počítadlo, adeptne riadi funkcie počítania nahor aj nadol.Jeho schopnosť zvládnuť počítanie sekvencií až do modulu 16 sa hodí do širokej škály digitálnych aplikácií.Táto IC je jedinečne navrhnutá s terminálmi špeciálne pre spočítanie hore a dole, spolu s hlavným reset a vstupom načítania, čo poskytuje ľahkú konfiguráciu počiatočného stavu podľa rôznych potrieb.

Architektúra IC 74193 podporuje smerové počítanie bez námahy.V digitálnych zariadeniach sa výber medzi spočítaním smerom nahor a smerom nadol zvyšuje prispôsobivosť systému.Každá operácia počítania je presne v súlade s hodinovým impulzom, čo z nej robí spoľahlivú voľbu pre komplikované systémy, na ktorých je načasovanie podstaty.Pre vás môže byť táto synchronizácia strategickým faktorom pri zabezpečovaní konzistentného vykonávania sekvencií.

Kľúčovou funkciou tohto IC je hlavný reset, ktorý umožňuje okamžité resetovanie všetkých bitov - funkcia často nasadená počas spustenia alebo pri odstraňovaní chýb.Vstup zaťaženia ďalej rozširuje jeho užitočnosť tým, že vám umožní nastaviť vopred stanovené počiatočné počty, čo umožňuje určitý stupeň personalizácie vyžadovaného v rôznych digitálnych kontextoch.Takáto prispôsobenie sa stáva základnou v scenároch, kde zariadenia prechádzajú pravidelnou inicializáciou alebo vyžadujú špeciálne zaobchádzanie počas prerušenia.

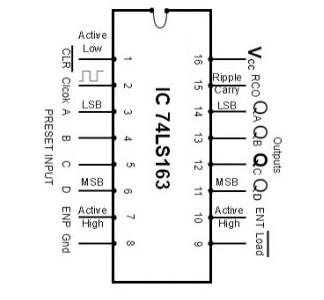

Konfigurácia PIN

Číslo kolíka	Názov kolíka	Opis
Pin 1	Clr	Vstup aktívneho resetovania.
Pin 2	Clk	Vstupný signál hodín.
Pin 3	A (LSB)	Dátový predvolený vstup.
Pin 4	B	Dátový predvolený vstup.
Pin 5	C	Dátový predvolený vstup.
Pin 6	D (MSB)	Dátový predvolený vstup.
Pin 7	Postihnúť	Aktívny vstup označený ENP.
Pin 8	GND	Mletý kolík.
Pin 9	Načítať	Vstup aktívneho načítania údajov.
Pin 10	Tlmivý	Aktívny vstup označený ent.
Pin 11	QD (MSB)	Výstup flip-flopu.
Pin 12	QC	Výstup flip-flopu.
Pin 13	QB	Výstup flip-flopu.
Pin 14	QA (LSB)	Výstup flip-flopu.
Pin 15	Rco	Zvlnenie prenáša výstupný prechod z 0 na 1.
Pin 16	VCC	Vstupný pin.

Funkcie

Funkcia	Opis
Frekvencia CLK	Funguje s frekvenciou CLK 32 MHz.
Využitie energie	Využitie energie je obmedzené na 93 MW.
Pult	Funguje ako 4-bitový počítač modulo-16 hore/dole.
Predvolené vstupy	Dodáva sa s dostupnými predvolenými vstupmi.
Programovanie	Vlastnosti synchrónneho programovania.
Zvlnenie	Má interné zvlnenie prepravy na efektívne počítanie.
Výstup	Ponúka výstupný výstup vhodný na kaskádovanie N-BIT.
Čas	Pýši sa časom šírenia 14 ns.

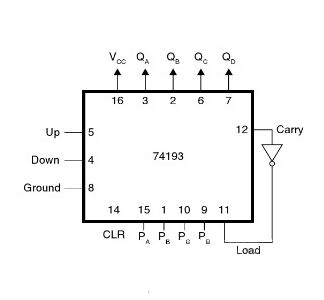

Postavenie počítadla hore/dole s IC 74193

Komplex 74193 IC, uznaný pre jeho prispôsobiteľné počítanie, je cennou súčasťou digitálnych systémov, ktoré umožňujú všestranné úlohy počítania nahor/nadol.V rozložení obvodu je PIN-16 pripojený k VCC, aby poskytol IC prevádzkovú energiu.Čisté kolíky sú zakotvené strategicky, čo v prípade potreby pôsobí na resetovanie počítadla, čo pomáha udržiavať spoľahlivosť a výkon systému.

Binárne údaje vstupujú do IC cez PIN PA, PB, PC a PD.K príslušným binárnym výstupom je prístup k QA, QB, QC a QD, ktoré dodávajú spracované počty, ktoré sú väčšinou prospešné pre úlohy, ako sú časovacie obvody a rozdeľovače frekvencií, ktoré požadujú vysokú presnosť.

Smer počtu, či už prírastky alebo znižovanie, sa riadi špecializovanými vstupmi hodín.Táto schopnosť vám umožňuje dynamicky upravovať počítanie sekvencie IC, čím sa zvýši jej flexibilita v rôznych aplikáciách.Pri používaní IC v praktických scenároch je dominanciou opatrne formovať pulz s hodinami a riešiť problémy s hlukom, aby sa predišlo nesprávnemu počtu, čím sa zaistilo spoľahlivo fungovanie okruhu.

Porovnávacia analýza counter a down counter

Pult	Pult
Počítadlo hore sa nachádza z „0“ na svoj maximálny limit	Počítadlo dole začína z jeho špičkovej hodnoty a zostupuje na '0'
Počíta sa udalosti vo vzostupnej sekvencii	Počíta udalosti v zostupnej sekvencii

Silné stránky a obmedzenia počítadiel nahor/nadol

Silné stránky

Počítadlá nahor/nadol poskytujú rôzne výhody, najmä vo svete integrácia do vysokorýchlostných systémov.Ich priamočiara flip-flop štruktúra pomáha v prepojení bez námahy, čo často vedie k nákladovo efektívnym možnostiam pre digitálne zariadenia, kde je prioritou minimalizácia zložitosti. Schopnosť počítať v obidvoch smeroch - až a smerom nadol - sa zvyšuje všestrannosť, ktorá sa ukázala ako prospešná v aplikáciách, ako sú digitálne hodiny alebo počítadlá udalostí, kde je žiaduce obojsmerné počítanie. Okrem toho ich funkčnosť svieti v testovacích systémoch používaných na potvrdenie logických signálov.Praktické aplikácie oceňujú svoje nekomplikovaný dizajn, čo zaisťuje jednoduchšie ladenie a údržbu, čo vám ponúka pozoruhodnú výhodu zameranú na úlohy riešenia problémov a optimalizácie.

Obmedzenia

Napriek silným stránkam počítadlá nahor/nadol vykazujú konkrétne obmedzenia, najmä pokiaľ ide o presnosť pri zvýšených frekvenciách. Keď sa prevádzkové rýchlosti zvyšujú, môžu sa stretnúť s nepresnosťami a predstavovať výzvy v systémoch, ktoré uprednostňujú vysokú spoľahlivosť. Tieto nepresnosti často pochádzajú od spoliehania sa na synchronizáciu vonkajších hodín, ktorá môže konkrétne Vyžadujú doplnkové obvody žabky.Takéto požiadavky môžu Zvýšiť zložitosť obvodu a zaviesť potenciálne oneskorenia načasovania.Navyše pri riadení zložitých bitových systémov, Akékoľvek oneskorenia spojené s počítadlami sa môžu zhoršiť, ovplyvňujúca celkový výkon systému.V dôsledku toho môžete často skúmať alternatívne riešenia alebo ďalšie komponenty na zmiernenie týchto účinkov a zakladajú svoje stratégie na zlepšených synchronizačných technikách.Navigácia týchto kompromisov si vyžaduje premyslené hodnotenie systémových potrieb a spôsob, akým môžu tieto prvky ovplyvniť výkon, často vás riadia strategickými vylepšeniami dizajnu prispôsobených konkrétnym požiadavkám na aplikáciu.

Použitie počítadiel UP/Down

Počítadlá

Vo svete systémového inžinierstva, ktoré si vyžaduje dôkladnú kontrolu, počítadlá nahor/nadol predstavujú užitočnú vlastnosť: automatické nastavenie smerovania počítania v stanovených limitoch.Táto prispôsobivosť podporuje bezchybný prechod medzi spočítaním dopredu a dozadu.Takáto funkcia sa stáva obzvlášť ocenená v automatizovanom prostredí, kde sledovanie pohybu v oboch smeroch výrazne ovplyvňuje prevádzkovú efektívnosť.Napríklad priemyselná robotika využíva tento atribút, aby sa zabezpečila presnosť po dosiahnutí svojich hraníc pohybu.

Rozdeľovače

V rámci digitálnych elektronických systémov počítadlá nahor/nadol významne prispievajú k výrobe rozdeľovačov hodín, ktoré nadšene modulujú frekvenciu hodinových signálov.Táto modulácia pomáha pri vytváraní časovacích signálov, ktoré sú kľúčové pre riadenie rôznych komponentov pri rôznych frekvenciách v integrovanom systéme.Tým, že tieto počítadlá ponúkajú hodiny rôznych rýchlostí, zohrávajú hlavnú úlohu pri synchronizácii rôznych procesov, čím uspokojujú jedinečné potreby systému.

Systémy na riadenie parkovania

V mestských priestoroch, ktoré sa udusili s premávkou, počítadlá nahor/nadol poskytujú dynamické riešenia prostredníctvom systémov riadenia parkovania.Metodickým zvýšením počtu pri vstupe každého vozidla a jeho znížením po výstupe tieto počítadlá poskytujú včasné aktualizácie dostupných parkovacích miest.Tento skutočný sledovací mechanizmus podporuje efektívne využitie parkovacej infraštruktúry a zároveň obohacuje vaše skúsenosti.

Frekvenčné rozdelenie

V prípade úloh zahŕňajúcich rozdelenie frekvencie v komunikačných sieťach sa počítadlá nahor/nadol ukázali ako výnimočne výhodné z dôvodu nízkeho hluku a zníženej spotreby energie.Tieto počítadlá pomáhajú pri dôkladnom rozdelení a riadení frekvencií, čo umožňuje ubytovanie viacerých kanálov v sieti.V prostrediach s rozsiahlym spracovaním signálu používanie takýchto počítadiel zaisťuje minimálne rušenie, udržiavanie integrity a kvality komunikačných signálov.

Asynchrónne dekadálne počítanie

Počítadlá nahor/nadol umožňujú asynchrónne dekadálne počítanie, ktoré sa používajú pre aplikácie, kde sa operácie vyskytujú nezávisle od globálnych hodín.V asynchrónnych systémoch tieto počítadlá poskytujú spoľahlivý prístup k dosiahnutiu počítania Base-10, ktorý je vynikajúci v adaptabilite bez toho, aby precízne presnosť.Ich užitočnosť svieti v systémoch pracujúcich v rôznych podmienkach a hladko upravuje bez toho, aby obetovala presnosť.

Záver

Tento článok sa venuje zložitým dizajnom a prevádzkovým aspektom počítadla hore/dole so zameraním na IC 74193.Známy pre svoje schopnosti s dvojitým počítaním - vzostupné a zostupné - má rôzne aplikácie, od sofistikovaných parkovacích systémov až po zložité úlohy delenia frekvencie.Keď sa technologická krajina posúva, hlboké porozumenie týchto komponentov môže zvýšiť inováciu a zvýšiť efektívnosť.Utility na vzostupe/nadol presahuje konvenčné aplikácie a púšťa sa do automatizovaných systémov, kde presné mechanizmy počítania zvyšujú účinnosť.Napríklad v riešeniach dynamického riadenia dopravy tieto počítadlá zohrávajú hlavnú úlohu integráciou skutočných údajov na optimalizáciu toku.Využívanie všestrannosti zariadenia umožňuje splnenie problémov v rôznych odvetviach s prispôsobenými stratégiami.Z poznatkov špecifických pre dané odvetvie môže presná implementácia týchto počítadiel výrazne zvýšiť výkon systému.
