CD4015 IC: Preskúmanie jeho dvoch 4-bitových návrhu na zmeny registra

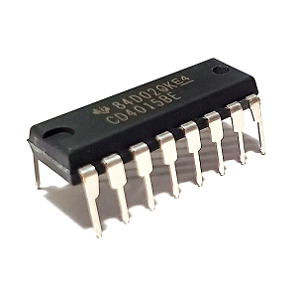

Táto príručka sa ponorí do všestranného a efektívneho integrovaného obvodu CD4015, zariadenia CMOS obsahujúcich dva samostatné 4-bitové radové registre so sériovými vstupnými a paralelnými výstupnými schopnosťami.CD4015 je známy pre svoju minimálnu spotrebu energie a robustnú imunitu hluku a je ideálnou voľbou na vylepšenie digitálnej funkčnosti platforiem ako Arduino.Počas tohto komplexného prieskumu budeme analyzovať konfiguráciu PIN IC, praktické aplikácie a integráciu so systémami Arduino.

Katalóg

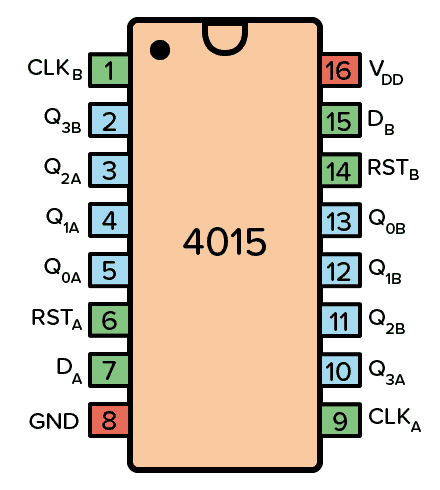

Konfigurácia PIN v 4015 ic

Názov kolíka	Č.	Typ	Opis
Vdd	16	Moc	Napájacie napätie (+3 až +15V)
GND	8	Moc	Zem (0v)
Da	7	Vstup	Dátový kolík pre registráciu a
Clka	9	Vstup	Pulz hodín pre registráciu a
RstA	6	Vstup	Reset pin pre registráciu a
QA0, QA1, QA2, QA3	5, 4, 3, 10	Výstup	4-bitový výstup pre registráciu a
Db	15	Vstup	Dátový kolík pre register B
Clkb	1	Vstup	Pulz hodín pre register B
Rstb	14	Vstup	Resetový pin pre register B
QB0, QB1, QB2, QB3	11, 12, 13, 2	Výstup	4-bitový výstup pre register B

Dynamika 4-bitových posunových registrov

Registre Shift zaberajú dôležité miesto v digitálnej elektronike, čo umožňuje metodické ukladanie a manipuláciu s údajmi.4-bitový radový register, ako je napríklad CD4015, kombinuje štyri prepojené žabky.Každá flip-flop drží trochu a vytvára sériu, ktorá pri prijímaní hodinových impulzov efektívne posúva údaje.Keď zasiahne každý impulz, dáta sa presúva z jedného flip-flop do druhého, ktorý odráža usporiadaný, ale neúprosný pokrok v továrni v továrni.

Akonáhle nové údaje zadajú register, informácie umiestnené v poslednom žabke sa vymenia, čo predstavuje cyklické správanie týchto zariadení.Tento kontinuálny obrat odráža logistické procesy, kde plynulý tok a včasné výmeny definujú úspech.Predstavte si to ako podobné operáciám v rušnej práčovni, kde sú prvky oblečenia neustále jazdené v rôznych etapách.Obrázok nižšie zobrazuje architektúru 4-bitového posunového registra pozostávajúceho zo sériových dýchacích flip, každý so vstupom, nastavenými a resetovacími funkciami dát, ktoré ilustrujú prenos údajov z jedného bit na druhý po prijímaní hodinových impulzov.

Využitie CD4015

Obvodná príprava

Pri integrácii CD4015 Do svojho dizajnu pripojte VDD k kladnému zdroju napätia a prepojte kolík GND na zem.Dostupný rozsah napätia je široký, od 3 do 15 voltov, pričom niektoré varianty sa prispôsobujú až 20 voltom, čo umožňuje prispôsobivé aplikácie.Každý posunový register v CD4015 vyžaduje samostatné hodiny, dáta a resetovanie vstupných pripojení.To umožňuje, aby bolo zariadenie plynule začlenené do multifunkčných systémov, kde sa nezávislé operácie vyskytujú súčasne.

Navigácia signálov hodín a dátových údajov

PIN CLK je dôležitý pre prevádzku zariadenia, pretože jeho stúpajúca hrana spôsobuje, že údaje pri vstupu D sa presunú do registra.Koordinácia načasovania s hodinovými signálmi môže predstavovať výzvy, takže udržiavanie hladkého prenosu údajov zahŕňa zabezpečenie stability signálu a udržiavanie podmienok s nízkym hlukom.Implementácia techník vyrovnávacej pamäte sa môže chrániť pred degradáciou signálu a zabezpečiť, aby požiadavky na časovanie boli neustále splnené aj pri vysokofrekvenčných úlohách.

Strategizácia resetov registra

Použitie RST PIN na vyčistenie obsahu registra na 0000 je nápomocné pri vyhýbaní sa nesprávnym hromadeniu údajov, najmä v scenároch, ktoré si vyžadujú časté resety.Pokročilé stratégie by mohli zahŕňať integráciu logiky riadenia na automatizáciu resetov počas energetických cyklov alebo poruchových podmienok, čím sa zvýšila operačná spoľahlivosť a jasnosť.

Prístup k výstupom registra

Registrované stavy sú nepretržite dostupné prostredníctvom výstupných kolíkov QXX, čo je výhodná funkcia pre ladenie a monitorovanie systému, ktorá poskytuje okno do dátových procesov zariadenia.Praktické testovanie a systematické pozorovanie môžu odhaliť latentné problémy v zložitých dizajnoch, čo vedie k zlepšenej celkovej integrite systému.

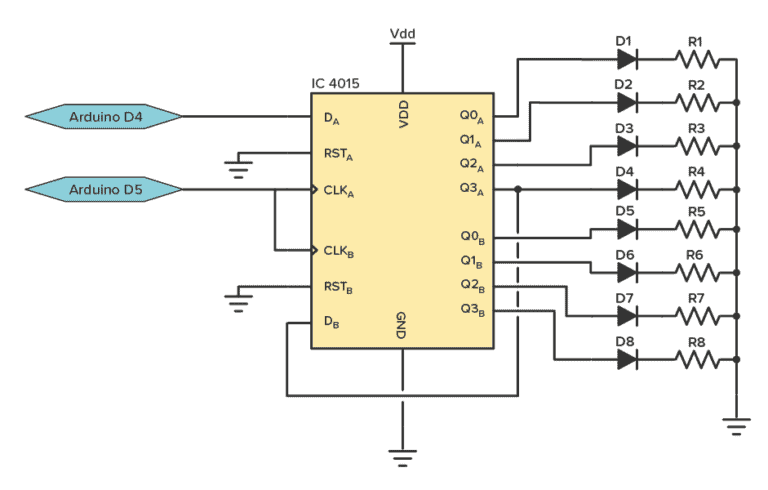

Ako používať CD4015 na rozšírenie výstupu Arduino?

Pri práci na väčších projektoch mikrokontroléry ako Arduino často dochádzajú výstupné kolíky.Register Shift CD4015 to rieši tým, že vám umožní ovládať viac výstupov pomocou iba dvoch kolíkov Arduino.Táto príručka ukazuje, ako používať CD4015 na pridanie osem ďalších výstupov do vášho Arduino jednoduchým a efektívnym spôsobom.Na nastavenie tohto obvodu budete potrebovať čip CD4015be, osem LED diód, osem odporov 1 kΩ a Arduino (napr. UNO).Arduino odošle údaje na CD4015, ktorý riadi LED.Každý kúsok údajov zodpovedá tomu, či je LED zapnutá alebo vypnutá.Napríklad odoslanie binárnej sekvencie 00000011 zapne posledné dve LED diódy a opustí ostatné.

Začnite zapojením komponentov.Pripojte LED diódy k výstupom CD4015, každý s odporom 1 kΩ.Priraďte jeden kolík Arduino (napr. D4) na odosielanie údajov na CD4015 a druhý kolík (napr. D5) na odosielanie hodinových signálov, ktoré synchronizujú prenos údajov.CD4015 ukladá údaje a aktualizuje LED postupne, keď prijíma každý kúsok.Na riadenie LED diód vytvorte binárnu sekvenciu.1 zapne LED a 0 ju vypne.Napríklad 10101010 rozsvieti všetky ďalšie LED.Arduino odošle tieto údaje jeden bit naraz pomocou PIN D4.Hodinkový impulz z PIN D5 povie CD4015, aby si prečítal každý kúsok a presunul sa na ďalší.Opakujte tento proces pre všetkých osem bitov, aby ste aktualizovali všetky LED diódy.Táto metóda rozširuje výstupy Arduino efektívne a dá sa ďalej mieriť pridaním ďalších čipov CD4015.S iba dvoma kolíkmi môžete ovládať viac LED alebo iných komponentov.Je to jednoduchý spôsob, ako čo najlepšie využiť obmedzené zdroje mikrokontrolérov a zároveň sa dozvedieť o registroch zmeny a digitálnej elektronike.

Alternatívy a ekvivalenty CD4015

Ekvivalent

• NTE4015

• MC14015

• HCF4015

• LTC4015

• TC4015

• Hef4015

• CD4015be

Alternatíva

• CD4035

• 74hc164

• 74HC595
