Pochopenie technológie indukčnej cievky v elektronickom inžinierstve

Indukčná cievka, základný kameň elektromagnetického inžinierstva, stelesňuje bezproblémovú fúziu teoretických princípov a praktických aplikácií.Tieto cievky, ktoré sú základné do širokého spektra elektronických systémov, demonštrujú hlbokú súhru medzi elektrickými prúdmi a magnetickými poľami.Indukčná cievka je vodič omotaný okolo jadrového materiálu s jeho prevádzkovou účinnosťou zavesením na magnetickú priepustnosť jadra a elektrickú izoláciu drôtu.Nútené chápanie toho, ako tieto cievky fungujú, materiály používané v ich konštrukcii a súvisiace výbery dizajnu výrazne ovplyvňujú ich účinnosť a spoľahlivosť.

Tento článok sa venuje mnohostranným rolám a prevádzkovej dynamike indukčných cievok, od ich základných elektromagnetických vlastností po ich vážne aplikácie v moderných technológiách.Rozpadom prevádzkovej mechaniky, štrukturálnych parametrov a praktických výziev, ktorým čelia tieto cievky, získavame prehľad o ich potrebnej úlohe v elektronických obvodoch, zdôrazňujeme ich postavenie vo všetkom, od riadenia energie po spracovanie signálu.

Katalóg

Obrázok 1: Indukčná cievka

Dekódovanie indukčných cievok

Indukčná cievka funguje tak, že ukladá energiu vo forme magnetického poľa, čo umožňuje hladký prechod energie medzi elektrickými prúdmi a magnetickými poliami.Tento proces je vhodný pre svoju schopnosť odolávať náhlym zmenám prúdu prúdu.Keď sa súčasný pokúša rýchlo zmeniť, cievka generuje protichodný elektromotívna sila (EMF) na jeho stabilizáciu.Toto správanie sa riadi zásadou, že EMF pracuje proti napätiu spôsobujúceho prúd, čo pomáha vyhladiť rýchle výkyvy.Matematicky je to opísané vzorcom E = -L (d∅)/dt, kde L predstavuje indukčnosť cievky a (d∅)/dTis rýchlosť, pri ktorej sa mení magnetický tok.

Táto vlastnosť indukčnej cievky sa používa na reguláciu zmien prúdu v elektrických obvodoch.Všeobecne sa používa vo všetkom, od základných filtrov napájania po sofistikovanejšie systémy, ako je telekomunikačné zariadenie, kde sa požaduje presné ladenie a spracovanie signálu.Schopnosť zmierniť elektromagnetické interakcie robí indukčnú cievku kľúčovou súčasťou v mnohých elektronických zariadeniach.

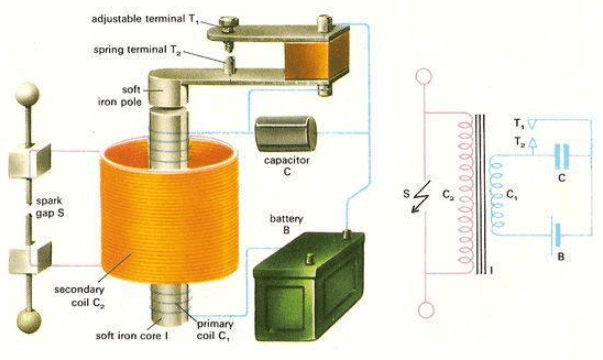

Obrázok 2: Zložky indukčnej cievky

Komponenty indukčnej cievky

Indukčná cievka hrá kľúčovú úlohu v elektromagnetickom inžinierstve, ktoré ilustrujú konečné princípy prostredníctvom zmesi jednoduchosti a zložitosti.Budovanie indukčnej cievky zahŕňa pevne vinutie izolovaného vodiča okolo jadra, čo významne ovplyvňuje výkon cievky.Jadro môže byť vyrobené z vzduchu alebo z magnetických materiálov, ako je ferit alebo železo.Výber materiálu ovplyvňuje magnetický tok cievky a celkovú indukčnosť, určuje, ako efektívne funguje cievka.

Izolácia drôtu je dynamická.Ak sa vodiče nedotýkajú navzájom, môžu sa vyskytnúť skraty.Tieto šortky narušujú funkciu cievky zmenou jej indukčnosti a môžu viesť k vážnym zlyhaniam systému.V praktických nastaveniach sa izolácia na drôte môže časom zhoršovať v dôsledku nadmerného tepla alebo neočakávaného prepätia napätia.Ak k tomu dôjde, často sa vyžaduje údržba, ktorá môže zahŕňať starostlivo prevíjanie cievky alebo v závažných prípadoch úplne nahradenie.

Tieto prevádzkové problémy nie sú výlučné pre indukčné cievky.Transformátory, ktoré zdieľajú podobné návrhy, môžu tiež trpieť prehriatím, čo spôsobuje skratky v elektrickej sieti.V najhoršom prípade by to mohlo viesť k požiarom v zariadeniach pripojených k systému.Takéto riziká zdôrazňujú postavenie starostlivého návrhu, výberu materiálu a kontroly kvality počas výrobného procesu.Zabezpečenie vytvorenia cievky, ktorá odoláva potenciálnym stresorom, výrazne zvyšuje jej spoľahlivosť a bezpečnosť.

Základné parametre, ktoré definujú indukčné cievky

Výkon indukčnej cievky do značnej miery závisí od dvoch kľúčových parametrov: indukčnosť a rezonančná frekvencia.Indukčnosť meria schopnosť cievky ukladať magnetickú energiu a je ovplyvnená faktormi, ako je počet zákrut drôtu a typ použitého materiálu jadra.Viac zákrut alebo jadra vyrobené z materiálov s vysokou magnetickou priepustnosťou, ako je železo alebo ferit, vedie k vyššej indukčnosti, čo umožňuje cievke generovať silnejšie magnetické pole pre dané množstvo prúdu.Naopak, použitie vzduchového jadra znižuje indukčnosť, ale je preferované v niektorých vysokofrekvenčných aplikáciách v dôsledku znížených energetických strát.

Rezonančná frekvencia je rovnako nevyhnutnosťou.Znamená to bod, v ktorom sa cievka prechádza z primárne induktívneho správania k kapacitnému správaniu, pričom jeho impedancia dosiahne vrchol.Táto frekvencia je obzvlášť vysoká v aplikáciách, ako je ladenie RF a spracovanie signálu, kde je vhodná presnosť pri regulácii elektromagnetických vĺn.Inžinieri musia starostlivo vypočítať túto frekvenciu, aby sa zabezpečilo, že cievka funguje optimálne v konkrétnych obvodoch, najmä ak je čistota signálu alebo účinnosť prenosu energie nekonzistentná.

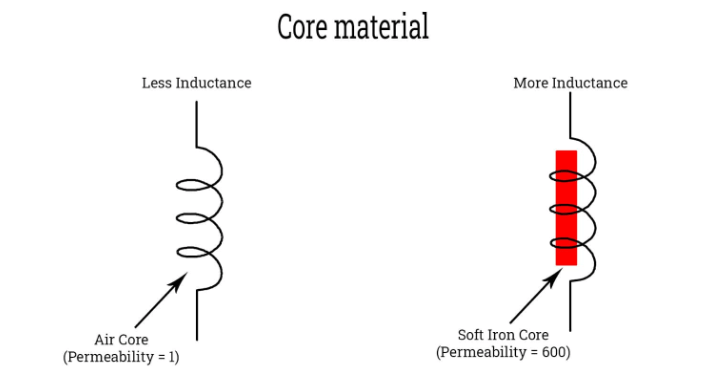

Obrázok 3: Materiál jadra na indukčnej cievke

Základné materiály a ich magnetické vlastnosti

Výber správneho základného materiálu je pozoruhodný na optimalizáciu výkonu indukčnej cievky, pretože priamo ovplyvňuje schopnosť cievky generovať a udržiavať magnetické pole.Táto schopnosť sa meria magnetickou priepustnosťou materiálu, čo naznačuje, ako ľahko materiál umožňuje tvorbu magnetického poľa v porovnaní s vákuom.Základné materiály zvyčajne spadajú do troch kategórií na základe ich magnetických vlastností: paramagnetické, diamagnetické a feromagnetické.

Feromagnetické materiály sa najčastejšie používajú v indukčných cievkach kvôli ich vysokej magnetickej priepustnosti.Tieto materiály výrazne zvyšujú indukčnosť cievky, vďaka čomu sú vysoko účinné na vytváranie silných magnetických polí.Výsledkom je, že feromagnetické jadrá sú ideálne pre aplikácie, ako sú transformátory, motory a elektromagnetické relé, kde sú prospešné silné magnetické polia.

Výzvy s nedokonalými indukčnými cievkami

V aplikáciách v reálnom svete sa výkon indukčnej cievky často líši od teoretických predpovedí v dôsledku nedokonalostí v dizajne a materiáloch.Jedným z hlavných faktorov je odpor vinutia drôtu, ktorý spôsobuje hromadenie tepla počas prevádzky.Toto teplo znižuje celkovú účinnosť cievky plytvaním energiou, ktorá by sa inak mohla použiť na jej elektromagnetickú funkciu.Rozloženie drôtu navyše vytvára parazitickú kapacitu, ktorá mení elektrické vlastnosti cievky, čo ovplyvňuje jeho frekvenčnú odozvu a účinnosť.

Kategorizácia straty energie v indukčných cievkach

Pri práci s indukčnými cievkami sa inžinieri zameriavajú na zníženie troch hlavných typov strát energie: odporové straty, straty jadra a straty magnetického toku.Každý z nich ovplyvňuje výkon cievky rôznymi spôsobmi, čo si vyžaduje konkrétne stratégie na ich efektívne riešenie.

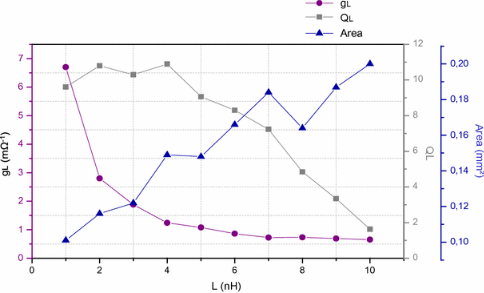

Obrázok 4: Odporné straty

Odporné straty pochádzajú z inherentného odporu vo vinutí drôtu cievok.V aplikáciách s vysokým prúdom tento odpor vytvára teplo, čo znižuje účinnosť cievky a môže v priebehu času poškodiť izoláciu drôtu a jadro.Toto nahromadenie tepla môže nakoniec viesť k zlyhaniu cievok, ak nie je riadne riadené.Aby sa znížili odporové straty, inžinieri často používajú drôty s lepšou vodivosťou, ako je meď alebo striebro, a implementujú chladiace systémy - napríklad ako ventilátory alebo chladiče - na efektívnejšie rozptýlenie tepla.

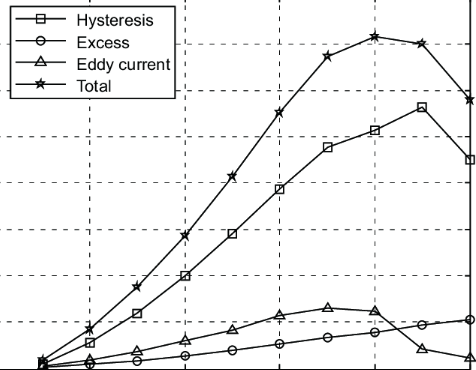

Obrázok 5: Straty jadra

Straty jadra sú spojené s magnetickým správaním základného materiálu a stávajú sa viditeľnejšími pri vyšších frekvenciách a nižších prúdoch.Tieto straty pozostávajú zo strát hysteréz (spôsobených energiou použitou na magnetizáciu a demagnetizáciu jadra) a straty vírivého prúdu (indukované cirkulujúce prúdy v jadre).Inžinieri môžu znížiť straty jadra výberom materiálov s nízkou stratou hysterézie, ako sú mäkké magnetické materiály, a navrhnutím jadra na obmedzenie vírivých prúdov.Toto sa často dosahuje použitím laminovaných jadier alebo špecializovaných zliatin, ktoré obmedzujú nežiaduci prúd.

Obrázok 6: Straty magnetického toku

Straty magnetického toku sa vyskytujú, keď magnetické pole generované cievkou uniká zamýšľanej ceste, čím sa znižuje účinnosť cievky.Toto je obzvlášť problematické v aplikáciách, ktoré si vyžadujú presnú magnetickú kontrolu.Aby sa to vyriešilo, inžinieri môžu vylepšiť návrh cievky pridaním magnetického tienenia, výberom materiálov, ktoré lepšie obmedzujú magnetický tok, alebo úpravou geometrie cievky a jadra tak, aby sa magnetické pole zaostrilo v požadovanej oblasti.

Indukčné cievky v elektronike

Indukčné cievky zohrávajú hlavnú úlohu pri zvyšovaní funkčnosti elektronických systémov efektívnym riadením elektromagnetických polí.V mnohých obvodoch sa na reguláciu prietoku prúdu používajú indukčné cievky.Jednou z ich jedinečných funkcií je schopnosť blokovať smerový prúd (DC) a zároveň umožňuje prejsť striedavým prúdom (AC).Táto schopnosť je obzvlášť užitočná v systémoch napájania, kde presné riadenie prúdu je vhodné pre stabilnú a bezpečnú prevádzku.Kondenzátory naopak nemôžu dosiahnuť rovnakú úroveň kontroly.

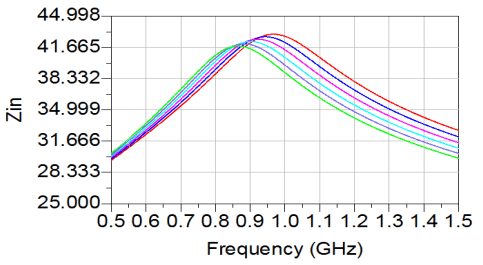

Obrázok 7: Frekvenčné ladenie

V systémoch rádiových frekvencií (RF) sú indukčné cievky základné pre ladenie obvodov.Pracujú v kombinácii s kondenzátormi v oscilátoroch, aby nastavili frekvencie oscilácie, čo je nebezpečné pre presný prenos a príjem signálu v zariadeniach, ako sú rádiové vysielače a prijímače.Táto funkcia ladenia zaisťuje efektívnu komunikáciu udržiavaním čistoty a vernosti signálu počas prenosu.

Obrázok 8: Filtrovanie signálu

Indukčné cievky sú tiež kľúčovými komponentmi v obvodoch filtrovania signálu, kde pomáhajú znižovať šum a modifikovať šírku pásma signálu.Toto je obzvlášť podstatné v komunikačných zariadeniach, kde je potrebný jasný zvukový prenos a v presných nástrojoch, kde je presné spracovanie signálu dynamické.Vyrovnaním elektrických signálov prispievajú cievky k spoľahlivejšiemu a stabilnejšiemu výstupu v celom rozsahu elektronických aplikácií.

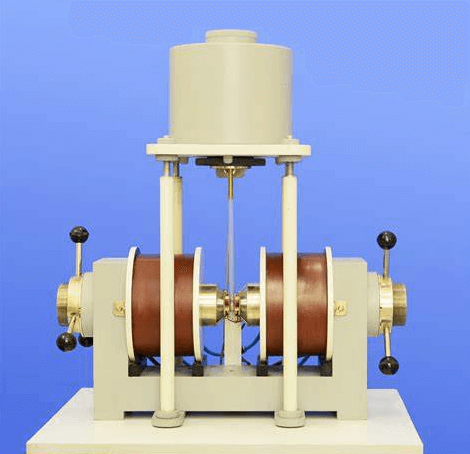

Obrázok 9: Vibračná vzorka magnetometra (VSM)

Univerzálnosť indukčných cievok sa rozširuje do vedeckého výskumu, najmä v nástrojoch, ako je vibrujúci magnetometer vzorky (VSM).Vo VSM obklopuje indukčná cievka vibračnú vzorku v magnetickom poli.Keď sa vzorka pohybuje, cievka detekuje indukované napätie, čo umožňuje presné meranie magnetických vlastností materiálu.To demonštruje hlavnú úlohu cievky pri vysoko presných meraniach vyžadovaných vo vedeckom výskume.

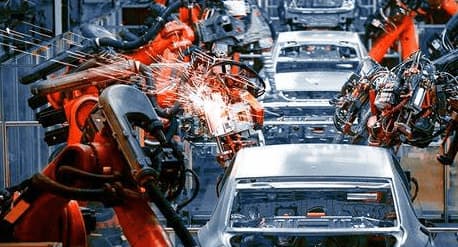

Obrázok 10: Automobilový priemysel

V automobilovom sektore sú indukčné cievky rovnako nebezpečné ako zapaľovacie cievky vo vnútorných spaľovacích motoroch.Tieto cievky transformujú nízke napätie batérie automobilu na vysoké napätie potrebné na zapálenie zmesi palivových vzduchov v zapaľovacích sviečkách motora.Výkon zapaľovacích cievok je priamo viazaný na účinnosť motora a plynulú prevádzku vozidla, vďaka čomu sú dynamické komponenty v modernom automobilovom inžinierstve.

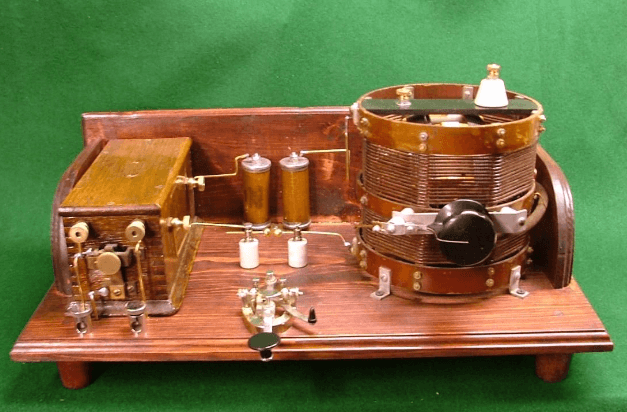

Obrázok 11: Rádiové vysielačky Spark Gap Radio

Indukčné cievky sa tiež používajú v rádiových vysielačoch Spark Gap na generovanie vysokých napätí potrebných na prenos rádiových vĺn na veľké vzdialenosti.Táto schopnosť je vhodná na udržiavanie silných a jasných komunikačných signálov, najmä v aplikáciách, kde je potrebný prenos na veľké vzdialenosti bez výraznej degradácie signálu.

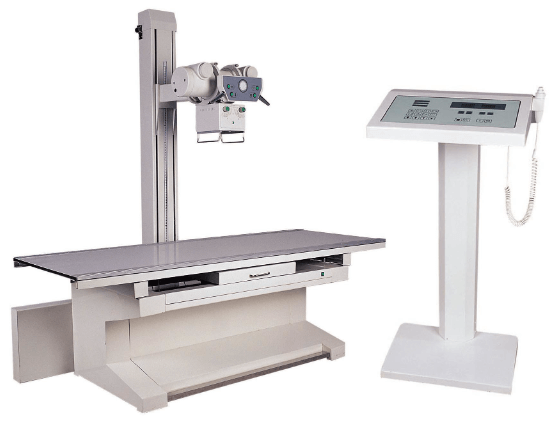

Obrázok 12: Röntgenové stroje

V lekárskej oblasti sú indukčné cievky hlavné pre prevádzku röntgenových strojov.Tieto cievky pomáhajú generovať vysoké napätia potrebné na výrobu röntgenových lúčov, ktoré sú užitočné pre diagnostické zobrazovanie.Presným riadením napätia indukčné cievky zabezpečujú, aby röntgenové stroje fungovali bezpečne a efektívne a umožnili presné a účinné diagnostické postupy v zdravotníctve.

Záver

Indukčné cievky sú prostredníctvom svojich dynamických funkcií a všestranných aplikácií ako kľúčové komponenty v oblasti elektronického inžinierstva.Preskúmanie týchto cievok odhaľuje komplexnú krajinu, v ktorej materiály vedy, elektrický dizajn a prevádzkové riadenie zbiehajú, aby sa optimalizoval výkon a zvýšenie spoľahlivosti systému.

Tento článok zdôraznil závažné aspekty indukčných cievok vrátane ich závislosti od základného výberu materiálu, zložitosti riadenia strát energie a ich integrácie do rôznych elektronických systémov.Poznatky o riadení prevádzkových výziev v reálnom svete a iteračnom procese testovania a zdokonaľovania zdôrazňujú potrebu hlbokého porozumenia teoretických aj praktických aspektov dizajnu cievok.V konečnom dôsledku kapacita indukčnej cievky na reguláciu elektromagnetických polí nielen podčiarkuje svoju užitočnosť v rozsiahlej škále aplikácií, ale tiež opätovne potvrdzuje potrebu nepretržitého inovácie a precízneho dizajnu v neustále sa vyvíjajúcom oblasti elektronických systémov.

Často kladené otázky [FAQ]

1. Na čo sa v elektronike používa cievka?

Cievky v elektronike, často nazývané induktory, sa používajú primárne na svoju schopnosť ukladať energiu v magnetickom poli, keď cez ne preteká prúd.Táto vlastnosť ich robí naliehavým v obvodoch, ktoré si vyžadujú funkcie ukladania energie, filtrovania alebo načasovania.Napríklad v napájacích zdrojoch cievky vyhladzujú kolísanie, aby poskytovali stabilné výstupné napätie.

2. Aký je účel cievky v elektrine?

V elektrických systémoch sa cievky používajú na vyvolanie magnetického poľa alebo na to, aby boli ovplyvnené jedným, v závislosti od ich úlohy.Ich schopnosť dočasne ukladať energiu a uvoľňovanie, pomáha pri riadení prúdu prúdu, ktorý je dynamický v transformátoroch a relé.Táto schopnosť umožňuje cievkom previesť vysokorodennú elektrinu na nižšie úrovne napätia vhodné na domáce alebo priemyselné použitie.

3. Na čo sa používa indukčná cievka?

Indukčná cievka je typ transformátora, ktorý sa používa na generovanie vysokorýchlostných impulzov zo zdroja nízkeho napätia.Historicky sa tieto používali v skorých rádiových prenosoch a rádiových vysielačoch iskry, kde generovali požadované napätie na začatie iskry cez medzeru, čím sa vytvorila rádifrekvenčná energia.

4. Aká je aplikácia elektromagnetickej indukcie v indukčnej cievke?

Konečným princípom indukčných cievok je elektromagnetická indukcia, kde meniace sa magnetické pole vo vnútri cievky generuje elektrické pole.Tento proces sa využíva na transformáciu úrovní napätia;Napríklad zintenzívnenie nízkeho vstupného napätia na vysoké výstupné napätie.Toto vysoké napätie sa hľadá pre aplikácie, ako je generovanie röntgenového žiarenia, zapaľovacie systémy v motoroch a určité typy osvetlenia vrátane fluorescenčných žiaroviek.

5. Aké sú aplikácie indukcie v jednej cievke?

Jedna cievka pomocou elektromagnetickej indukcie môže fungovať vo viacerých úlohách, napríklad v detektoroch kovov, kde detegujú kovové objekty snímaním zmeny magnetického poľa spôsobeného kovmi.Ďalšia aplikácia je v elektrických gitarách, kde jednotlivé cievky zachytávajú vibrácie reťazcov a premieňajú ich na elektrické signály, ktoré sa potom zosilnia.Tieto príklady zdôrazňujú, ako sa prevádzkové nuansy cievok prispôsobujú potrebám rôznych aplikácií, z ktorých každá využíva schopnosť cievky interagovať s magnetickými poľami.
