Trojuholníková vlna

Trojuholníkové krivky sú základným konceptom v oblasti elektroniky a spracovania signálu, známy pre ich priamy vzostup a pokles, vyvážený tvar a ostré vrcholy.Na rozdiel od iných vlny, ako sú sínusové alebo štvorcové vlny, majú trojuholníkové krivky špeciálne funkcie, vďaka ktorým sú obzvlášť užitočné pri rôznych úlohách, od vytvárania hudby až po navrhovanie elektronických obvodov.Tento článok skúma charakteristiky, ako sa vyrábajú a kde sa používajú, poskytujúce jasné pochopenie toho, prečo sa tento konkrétny vlnový tvar bežne používa v technických aj tvorivých oblastiach.

Katalóg

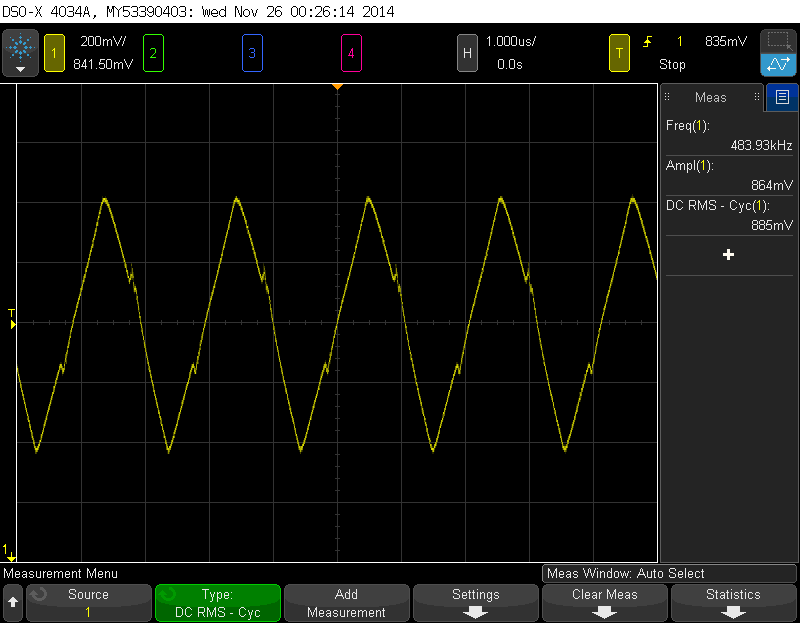

Obrázok 1: Trojuholníkový tvar vlny na osciloskope

Pochopenie štruktúry trojuholníkových tvarov

Trojuholníkový tvar vlny je typ signálu, ktorý sa často používa v elektronike a spracovaní signálu.Má tvar, ktorý stúpa a spadá do priamych línií a vytvára sériu ostrých špicatých vrcholov.Tento priebeh má niekoľko hlavných funkcií, ktoré sa líšia od iných typov vlnových tvarov.Poďme preskúmať tieto funkcie jednoduchým spôsobom.

Lineárny vzostup a pokles

Jednou z najvýraznejších vecí o trojuholníkovom priebehu je to, ako sa pohybuje hore a dole v priamej línii.Na rozdiel od vlnových tvarov, ako sú sínusové vlny, ktoré majú hladké a zakrivené prechody, má trojuholníkový priebeh rovného, ​​dokonca aj sklonu, keď stúpa na svoj vrchol a potom spadne späť.To znamená, že k zvýšeniu a zníženiu napätia (alebo prúdu) dochádza k stabilnej a nemennej rýchlosti.Z tohto dôvodu vyzerá vlna ostrý a uhlovo, s špicatými vrcholmi namiesto zaoblených.

Symetria

Trojuholníkové priebeh má zvyčajne vyvážený tvar, čo znamená, že zvyšuje rovnaký čas, aby sa zvýšil z najnižšieho bodu na najvyšší bod, ako sa znova spadne.Táto rovnováha vytvára to, čo je známe ako 50% pracovný cyklus, čo znamená, že tvar vlny trávi rovnaké množstvo času zvyšovaním, keď klesá.Táto rovnomernosť je užitočná v situáciách, keď potrebujete vlnový tvar, ktorý sa správa konzistentným a predvídateľným spôsobom, napríklad pri vytváraní zvukových vĺn alebo ovládaní načasovania v elektronických obvodoch.

Časť

Frekvencia trojuholníkového tvaru vlny je to, ako často sa priebeh opakuje za jednu sekundu.Celý cyklus si môžete myslieť, že začína od najnižšieho bodu, stúpa do najvyššieho bodu a potom znova spadne späť na najnižší bod.Frekvencia sa meria v Hertz (Hz), kde jeden Hertz sa rovná jednému úplnému cyklu za sekundu.Ak je frekvencia vyššia, priebeh sa opakuje rýchlejšie, čo vedie k vzoru s väčším počtom vrcholov a údoliami v kratšom čase.To môže ovplyvniť to, ako priebeh funguje v elektronických obvodoch, najmä vo veciach, ako je syntéza zvuku, kde kontrola frekvencie je dôležitá pre získanie správneho zvuku.

Amplitúda

Amplitúda je výška trojuholníkového tvaru vlny, meraná od strednej čiary (nazývaná nulová čiara) po vrchol.Tento vrchol je najvyšším bodom, ktorý dosahuje vlna, a predstavuje maximálne napätie alebo prúd, ktorý môže tvar vlny produkovať.Amplitúda je mierou toho, aký silný alebo silný je priebeh a ovplyvňuje energiu, ktorú nesie.Vo veciach, ako je spracovanie signálu, môže amplitúda trojuholníkového tvaru vlny určiť, koľko výkonu má signál a ako efektívne môže riadiť elektronické komponenty alebo systémy.

Symetrické vs. nesymetrické trojuholníkové krivky

Trojuholníkové krivky sú tvary, v ktorých signál stúpa a padá rovnomerným spôsobom.Tieto krivky sú zvyčajne symetrické, čo znamená, že čas potrebný na to, aby sa signál zvýšil, je rovnaký ako čas potrebný na zostúpenie.To vytvára vyvážený tvar, kde obe strany tvaru vlny sú navzájom zrkadlové obrazy.

Avšak trojuholníkové krivky môžu byť tiež nesymetrické, kde časy stúpania a pádu sú odlišné.V týchto prípadoch môže jedna strana vlny tvaru klesnúť nahor alebo nadol rýchlejšie ako druhá, čo vedie k nerovnomernému tvaru.Ak je rozdiel medzi časmi vzostupu a pádu veľký, priebeh môže vyzerať ako vzor píly, pričom jedna strana je oveľa strmšia ako druhá.

Rozdiel medzi symetrickými a nesymetrickými trojuholníkovými vlnovými tvarmi je užitočný v situáciách, keď je potrebné načasovať načasovanie zmeny signálu špecifickým spôsobom.To umožňuje úpravu tvaru tvaru vlny tak, aby zodpovedali konkrétnym potrebám v rôznych aplikáciách.

Generovanie trojuholníkových tvarov

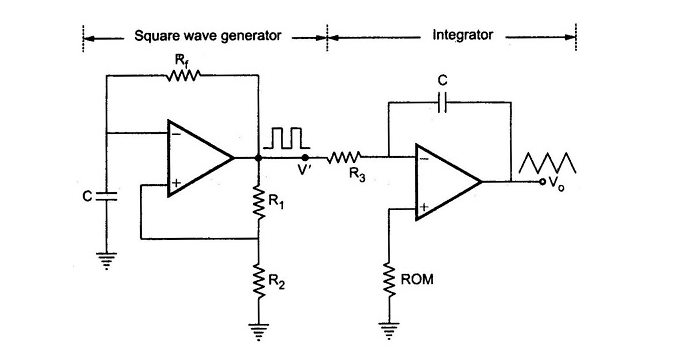

Obrázok 2: Schéma obvodu na generovanie trojuholníkových tvarov

Vytvorenie trojuholníkového tvaru sa vykonáva pomocou jednoduchého elektronického obvodu nazývaného integrátor, ktorý zvyčajne obsahuje prevádzkový zosilňovač alebo op-amp.Proces začína štvorcovou vlnou, ktorá je typom signálu, ktorý sa rýchlo posúva medzi vysokými a nízkymi úrovňami napätia.Obvod integrátora potom transformuje túto štvorcovú vlnu na trojuholníkový tvar vlny.

Po prvé, štvorcová vlna s určitou frekvenciou (ako často sa opakuje) a amplitúda (výška alebo sila napätia) sa používa ako východiskový signál.Integrátor reaguje na túto štvorcovú vlnu vytvorením výstupu podobného rampe.Keď je štvorcová vlna na vysokej úrovni napätia, výstup integrátora sa postupne zvyšuje.Keď štvorcová vlna klesne na nízku úroveň napätia, výstup sa postupne znižuje.

Úlohou integrátora je zmeniť štvorcovú vlnu na trojuholníkový tvar vlny.Rýchlosť, pri ktorej stúpanie trojuholníkovej vlny stúpa a padá, závisí od amplitúdy vstupnej štvorcovej vlny a špecifického návrhu obvodu integrátora vrátane hodnôt použitých rezistorov a kondenzátorov.

Trojuholníková vlna má rovnakú frekvenciu ako štvorcová vlna, ktorá bola privádzaná do obvodu, ale jej výška a strmosť sú ovplyvnené vstupným signálom a spôsobmi nastavenia integrátora.Táto technika je užitočná pri spracovaní elektronického signálu, pretože umožňuje vytváranie kriviek, ktoré je možné upraviť na rôzne účely, napríklad v generátoroch tvaru vlny a zvukovej syntézy, zaisťujú, že hladko pracujú s inými signálmi v systéme.

Matematické znázornenie trojuholníkových tvarov vlny

Trojuholníkový tvar vlny je typ signálu, ktorý sa často používa v elektronike a spracovaní signálu.Dá sa opísať pomocou matematickej metódy nazývanej séria Fourier, ktorá rozdeľuje tvar vlny do súčtu sínusových vĺn.Každá z týchto sínusových vĺn predstavuje inú frekvenciu, známu ako harmonická.

Vzorec pre trojuholníkový tvar vlny je:

Prejdime si, čo každá časť tohto vzorca znamená:

Predstavuje trojuholníkový priebeh, ktorý sa v priebehu času mení TTT.

ukazuje, že séria je suma, ktorá začína a pokračuje bez konca.Táto nepretržitá suma nám pomáha úzko zodpovedať tvaru trojuholníkového tvaru vlny.

Preklopí znamenie pre každý termín v sérii.Toto preklopenie je potrebné, aby sa ubezpečilo, že každá harmonická vlna je správne zarovnaná, aby vytvorila trojuholníkový tvar.

poukazuje na to, s ktorou harmonickou sa zaoberáme.Do tvaru vlny sú zahrnuté iba nepárne harmonické harmoniky (1., 3., 5. atď.).To znamená pre , je zahrnutá prvá harmonická (hlavná frekvencia);pre , Tretia harmonická sa pridá atď.

Hovorí nám, aká veľká je každá harmonická vlna.Veľkosť každej harmonickej vlny sa zmenšuje, keď sa harmonické číslo stúpa.Tento zmenšujúci sa efekt robí trojuholníkový priebeh plynulejší a postupnejší ako štvorcová vlna.

je sínusová vlna pre každú harmonickú, kde F je hlavná frekvencia tvaru vlny.

Trojuholníkové vlnové tvary sú vytvorené z týchto nepárnych harmonických, pričom každá harmonická sa zmenšuje so zvyšujúcim sa harmonickým počtom.Toto špecifické nastavenie harmonických a ich veľkostí dodáva trojuholníkovému tvaru vlny jeho stály vzostup a pokles, čím sa odlišuje od iných typov vlnových tvarov, ako sú štvorcové vlny alebo pílové vlny, ktoré majú rôzne harmonické vzory.

Konverzia trojuholníkovej vlny na sínusové vlny

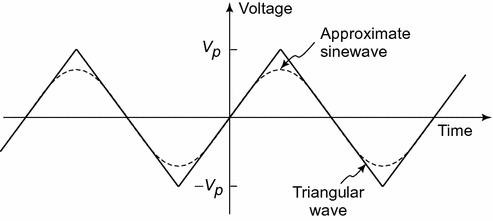

Obrázok 3: Konverzia trojuholníkovej vlny na sínusovú vlnu

Trojuholníkové vlnové tvar sa dá zmeniť na sínusovú vlnu pomocou procesu, ktorý zjemňuje jeho ostré hrany.To sa dosahuje zaslaním trojuholníkovej vlny cez špeciálny obvod, ktorý tvoria diódy a rezistory.Diódy sú elektronické komponenty, ktoré umožňujú elektrinu prúdiť v jednom smere, zatiaľ čo rezistory obmedzujú tok elektrického prúdu.Keď trojuholníkový priebeh prechádza týmto obvodom, diódy vyhladzujú ostré vrcholy a údolia, čím sú viac zaoblené.Odpory pomáhajú ďalej vyhladiť tvar vlny, čím sa priame čiary trojuholníkovej vlny premení na zakrivený tvar sínusovej vlny.To má za následok vlnový tvar, ktorý vyzerá oveľa viac ako hladká, nepretržitá krivka sínusovej vlny, ktorá je často potrebná v mnohých typoch elektronických zariadení, kde sú lepšie signály lepšie.

Rozlišovanie trojuholníkových priehlbín od iných tvarov vlny

Trojuholníkové krivky majú jedinečný tvar, vďaka ktorému sú vynikajúce z iných bežných vlny, ako sú sínusové vlny a štvorcové vlny.Pochopenie týchto rozdielov vám môže pomôcť rozpoznať a používať tieto priebehové tvary efektívnejšie v rôznych aplikáciách, ako je spracovanie signálu a elektronika.

Trojuholníkové vlny vs. sinie vlny

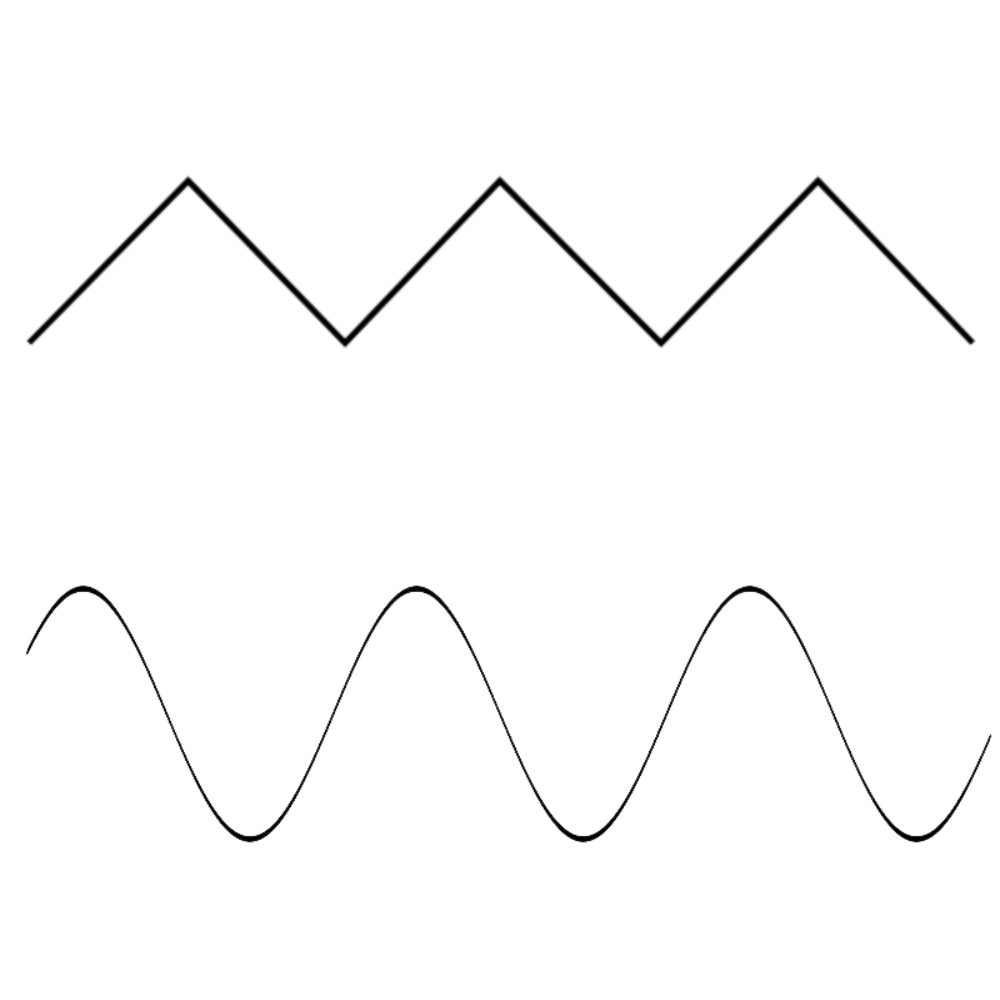

Obrázok 4: Sínová vlna a trojuholníková vlna

Vlny sínu sú známe svojimi hladkými, tečúcimi krivkami, ktoré stúpajú a padajú jemným, nepretržitým pohybom.Sklon alebo strmosť krivky sa mení postupne počas celého tvaru vlny, čo jej dáva zaokrúhlený vzhľad.Na druhej strane sa trojuholníkové vlny správajú inak.Namiesto hladkého zakrivenia má trojuholníková vlna rovné, šikmé čiary, ktoré stúpajú a klesajú stabilnou rýchlosťou.Tieto priame čiary vytvárajú ostré špicaté vrcholy, vďaka čomu je tvar vlny vyzerajúci uhlovejší a menej zaoblený ako sínusová vlna.Spôsob, akým trojuholníkové vlny stúpajú a spadajú skôr do priamky, a nie krivky, uľahčuje ich v porovnaní s tečúcim tvarom sínusovej vlny.

Trojuholníkové vlny vs. štvorcové vlny

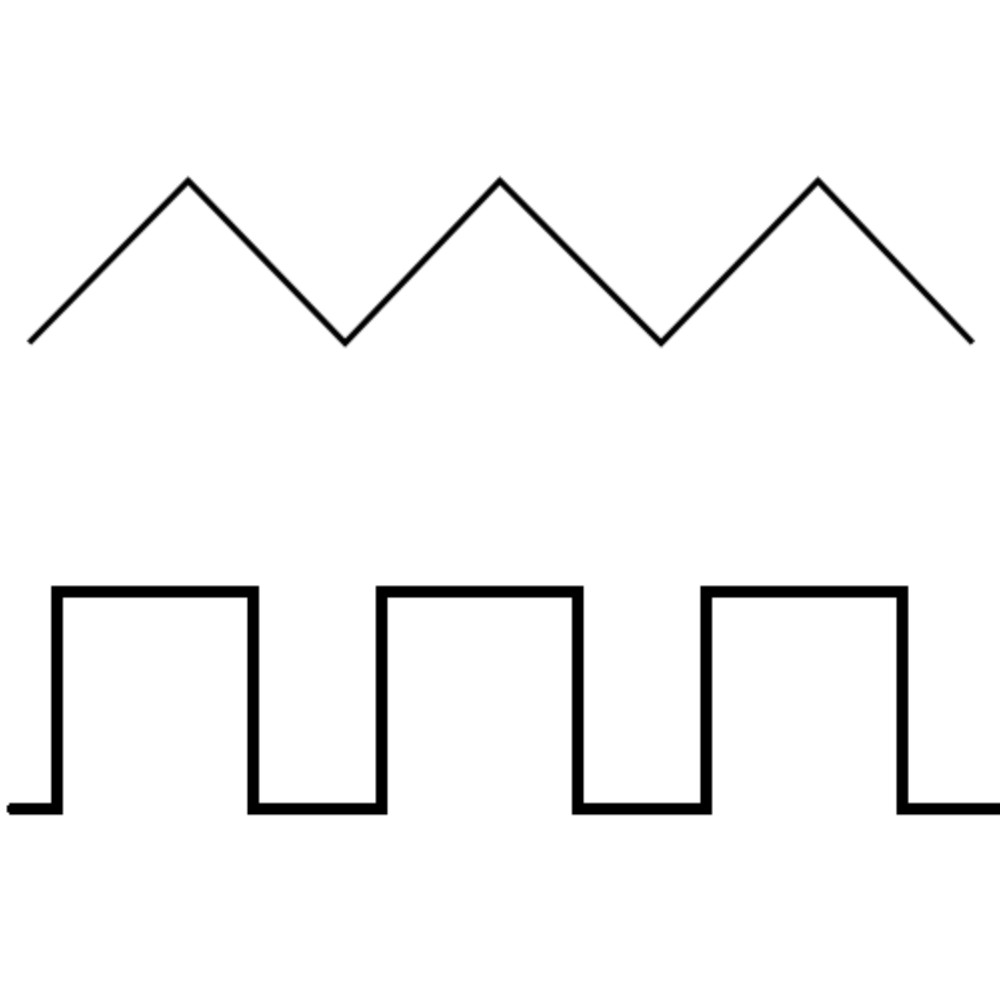

Obrázok 5: Trojuholníkové vlny vs. štvorcové vlny

Štvorcové vlny sú ľahko rozpoznávané svojimi ostrými, náhlymi skokmi medzi vysokými a nízkymi úrovňami, čím sa vytvárajú škatuľový vzhľad.V štvorcovej vlne sa zmení z najvyššieho bodu na najnižší okamžite, bez postupného prechodu.Trojuholníkové vlny sa však pohybujú medzi vysokými a nízkymi hladinami oveľa plynulejším spôsobom.Namiesto okamžitého skákania z jednej úrovne na druhú stúpa trojuholníková vlna a klesá stabilnou šikmou rýchlosťou, čo jej dáva postupnejší sklon.Vďaka tomu vyzerá trojuholníková vlna skôr ako séria rampy alebo naklonených rovín, ako ostré okraje štvorcovej vlny.Neustály vzostup a pokles trojuholníkovej vlny mu dodáva oveľa šikmejší a menej náhly vzhľad ako priame okraje štvorcovej vlny.

Praktické aplikácie trojuholníkových vĺn

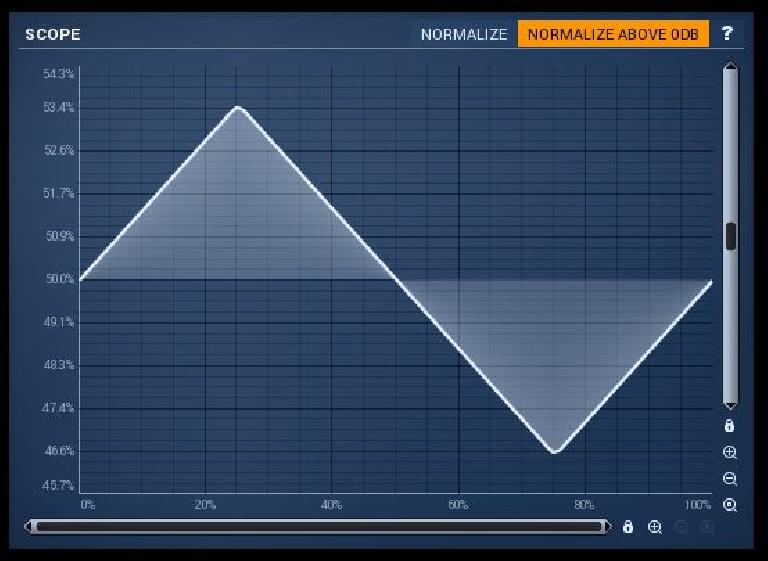

Obrázok 6: Trojuholníkové priebeh v spracovaní signálu a hudobných aplikácií

Trojuholníkové krivky sa bežne používajú v technických aj tvorivých oblastiach kvôli ich jednoduchému tvaru a špeciálnym zvukovým vlastnostiam.Pri spracovaní signálu sa tieto krivky často používajú v zariadeniach, ktoré generujú signály na testovanie a kalibráciu.Ich stály vzostup a pokles ich umožňuje ľahké merať a analyzovať, a preto sú preferované pre takéto úlohy.V hudbe, najmä so syntetizátormi, sa trojuholníkové priebehové tvary majú radi pre ich mäkší zvuk v porovnaní s štvorcovými vlnami.Tento mäkší zvuk vychádza zo skutočnosti, že trojuholníkové priebeh zahŕňajú iba nepárne harmonické (špecifické zvukové frekvencie) a tieto harmonické rýchlo zmiznú, čím vytvárajú hladší tón.Trojuholníkové krivky sú tiež užitočné pri testovaní osciloskopu, kde ich jasné a stabilné prechody ich uľahčujú čitateľné a spoľahlivé na kontrolu a nastavenie zariadenia.Tieto praktické použitia v rôznych oblastiach ukazujú, aké všestranné a užitočné sú trojuholníkové priebeh, či už v technickom alebo kreatívnom prostredí.

Záver

Aby som to zhrnul, trojuholníkové krivky vynikajú kvôli ich priamemu vzostupu a pádu, vyváženému tvaru a jedinečnému spôsobu kombinovania rôznych frekvencií.Vďaka týmto vlastnostiam sú všestranné a užitočné v mnohých rôznych oblastiach.Či už sa používa pri spracovaní signálu, tvorbe hudby alebo testovaní elektronických zariadení, stabilná a predvídateľná povaha trojuholníkových tvarov z nich robí v mnohých situáciách spoločnú voľbu.Učením sa, ako sa tieto vlny vytvárajú a uplatňujú, môžete lepšie oceniť ich úlohu v rôznych technológiách a kreatívnych projektoch.

Často kladené otázky [FAQ]

1. Aká je priemerná hodnota trojuholníkovej vlny?

Priemerná hodnota trojuholníkovej vlny je nula, keď je vlna vyvážená okolo stredovej čiary (horizontálna os).Stáva sa to preto, že kladné a negatívne časti tvaru vlny sa navzájom rušia počas jedného plného cyklu.

2. Ako rozlišujete trojuholníkovú vlnu?

Keď odlíšite trojuholníkovú vlnu vzhľadom na čas, získate štvorcovú vlnu.Neustály vzostup a pokles trojuholníkovej vlny sa zmení na náhle skoky štvorcovej vlny medzi vysokými a nízkymi úrovňami.

3. Ako generovať trojuholníkovú vlnu?

Môžete generovať trojuholníkovú vlnu pomocou jednoduchého elektronického obvodu nazývaného integrátor, ktorý zvyčajne obsahuje prevádzkový zosilňovač (OP-AMP).Najprv začnete štvorcovou vlnou a integrátor potom zmení túto štvorcovú vlnu na trojuholníkový tvar vlny pomalým zvyšovaním a znížením výstupného napätia.

4. Aké sú aplikácie trojuholníkovej vlny?

Trojuholníkové vlny sa používajú v rôznych oblastiach, ako je napríklad vytváranie hudobných tónov, ktoré sú mäkšie ako iné krivky, testovanie a úpravy elektronických zariadení, pretože ich tvar sa ľahko pracuje a v komunikačných systémoch, kde pomáhajú s určitými modulačnými technikami.

5. Aký je opis tvaru vlny?

Kriva je obrázok alebo graf, ktorý ukazuje, ako sa signál v priebehu času mení.Zobrazuje tvar, výšku (amplitúda), frekvencia (ako často sa opakuje) a fáza (načasovanie) signálu, čo dáva jasný pohľad na to, ako sa signál správa.
