Binárne počítadlo 74LS93 vysvetlilo

74LS93 je kompaktné a efektívne 4-bitové binárne počítadlo, ktoré podporuje celý rad digitálnych aplikácií.Tento článok skúma jeho funkčnosť, funkcie a použitia a vedie vás prostredníctvom jeho prevádzky a praktických výhod.Od počítania binárnych hodnôt po delenie frekvencií ponúka 74LS93 jednoduchosť a flexibilitu pre projekty vyžadujúce presné riešenia počítania a načasovania.

Katalóg

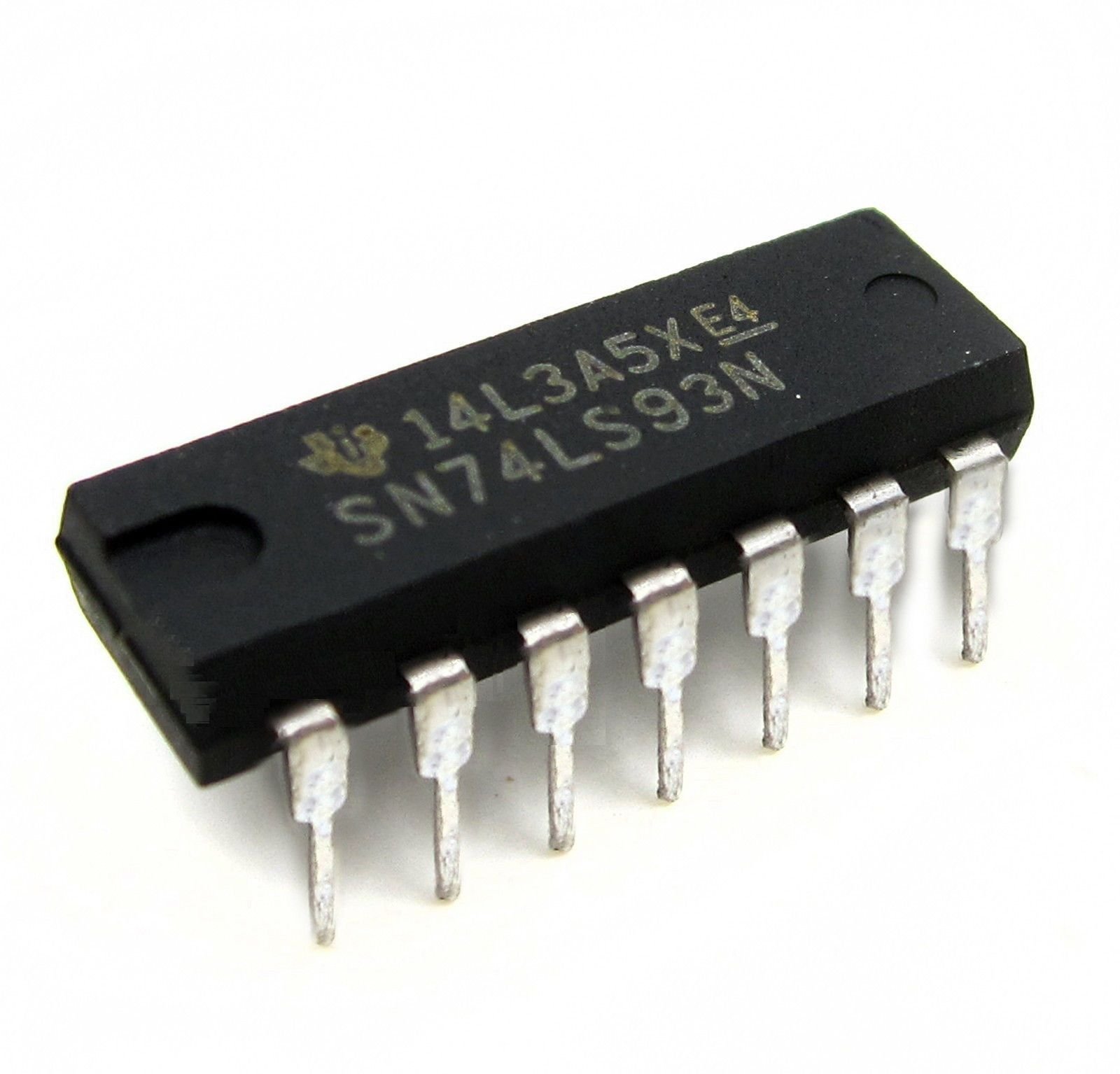

Pochopenie binárneho počítadla 74LS93

Ten 74LS93 je 4-bitový binárny pult navrhnutý s dvoma vstavanými upratovanými predajcami.Kombinuje kartu Up-2 režim-2 s kartách MOD-8 UP, vďaka čomu je všestranný pre aplikácie, ako je MOD-8 počítanie alebo delenie signálov 2 alebo 8. Tento IC obsahuje štyri klopné obvody JK, ktoré reagujú na vstupné impulzy,ktoré môžu poskytnúť mikrokontrolér alebo časovač IC.

Dizajn 74LS93 obsahuje dva resetové kolíky, dva hodinové kolíky a štyri výstupné terminály, ktoré mu umožňujú počítať od 0 do 15 v binárnom.Vďaka svojej kompatibilite s rôznymi mikrokontrolérmi a systémami založenými na TTL je toto počítadlo flexibilnou voľbou pre rôzne digitálne projekty.Je bežne k dispozícii vo formátoch ako Dip a SMD, vždy obsahuje 14 kolíkov.Okrem toho je IC vytvorený tak, aby manipuloval s vysokorýchlostnými vstupmi, čím zabezpečuje spoľahlivú prevádzku v dynamických prostrediach.

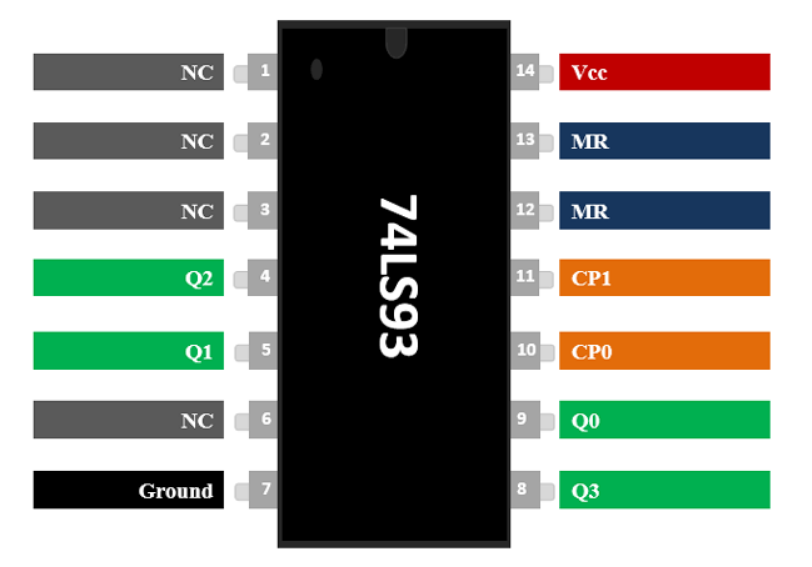

74LS93 Pinout

Číslo kolíka	Názov kolíka	Opis
1, 2, 3, 6	Nc	Žiadne spojenie
4, 5, 8, 9	Q0, Q1, Q2, Q3	Výstupné kolíky
7	Uzemniť	Pripojené k zemi systému
10	Cp0	Vstup hodín - rozdeľte 2
11	Cp1	Vstup hodín - rozdeľte 8
12, 13	Pán	Hlavný reset - vymažte vstup
14	VCC	Napájacie napätie - 4,5 V až 5,5 V

74LS93 Counter IC funkcie

4-bitový počítačový integrovaný obvod

74LS93 je 4-bitový binárny počítač určený pre širokú škálu aplikácií.Ponúka spoľahlivý výkon v systémoch, ktoré vyžadujú rozdelenie počítania alebo frekvencie, a to vďaka svojej efektívnej 4-bitovej architektúre.

Štandardné prevádzkové napätie

Táto IC pracuje hladko pri štandardnom napätí 5V, vďaka čomu je kompatibilný s mnohými digitálnymi systémami.Jeho schopnosť dôsledne vykonávať pri tomto napätí zaisťuje jej spoľahlivosť v rôznych projektoch.

Napätie

IC podporuje spektrum napätia medzi 4,5 V a 5,5 V.Táto flexibilita vám umožňuje používať ho v systémoch s malými zmenami napájania pri zachovaní stability.

Vysoké a nízke výstupné napätie

Keď IC výstupuje na vysoký stav, dodáva 3,5 V a keď je v nízkom stave, výstupuje 0,25 V.Vďaka týmto úrovniam je kompatibilný s inými zariadeniami TTL, čím sa zabezpečuje hladká integrácia do vašich obvodov.

Výstupný prúd

IC spracováva -0,4 mA počas vysokého výstupu a 8MA počas nízkeho výstupu.Tieto úrovne prúdu umožňujú IC efektívne interagovať s inými komponentmi bez toho, aby spôsobili preťaženie.

Frekvencie hodín pre vstupné kolíky

Frekvencia hodín pre vstupný PIN CP0 môže dosiahnuť až 32 MHz, zatiaľ čo CP1 podporuje až 16 MHz.Vďaka tomuto vysokorýchlostnému výkonu je IC vhodná pre úlohy, ktoré si vyžadujú rýchle počítanie alebo frekvenčné delenie.

Minimálna šírka impulzu

CP0 vyžaduje šírku impulzu najmenej 15ns, zatiaľ čo CP1 potrebuje minimálne 30ns.Tieto špecifikácie zabezpečujú presnú prevádzku a zabránia akémukoľvek zmeškaniu signálov počas rýchleho prepínania.

Formát

IC je k dispozícii vo formátoch, ako je 14-kolíkový PDIP, GDIP a PDSO, vďaka čomu je všestranný a ľahko sa integruje do rôznych vzorov.Tieto formáty vám umožňujú zvoliť si ten, ktorý najlepšie vyhovuje vašej konkrétnej aplikácii.

Zdroje impulzov

Môžete riadiť vstupy hodín IC pomocou zariadení, ako sú 555 časovače alebo mikrokontroléry.Táto flexibilita uľahčuje použitie v rôznych aplikáciách, od jednoduchých časovačov po zložitejšie digitálne systémy.

Výstup kompatibilného TTL

Výstup IC je vo formáte TTL, ktorý zaisťuje kompatibilitu so širokou škálou ICS a mikrokontrolérových systémov.Táto funkcia zjednodušuje integráciu do návrhov digitálnych obvodov.

Teplotný rozsah

IC funguje dobre pri teplotách v rozmedzí od 0 do 70 stupňov Celzia, vďaka čomu je vhodný pre štandardné prostredie.Poskytuje konzistentné výsledky bez toho, aby boli ovplyvnené miernymi zmenami teploty.

Ekvivalenty 74ls93

• 74hc19

• 74LS192

• 4516

Ostatné protiklady

• 74LS90

• CD4017

• 74LS02

• CD4020

• CD4060

• CD4022

• CD4026

• CD40102

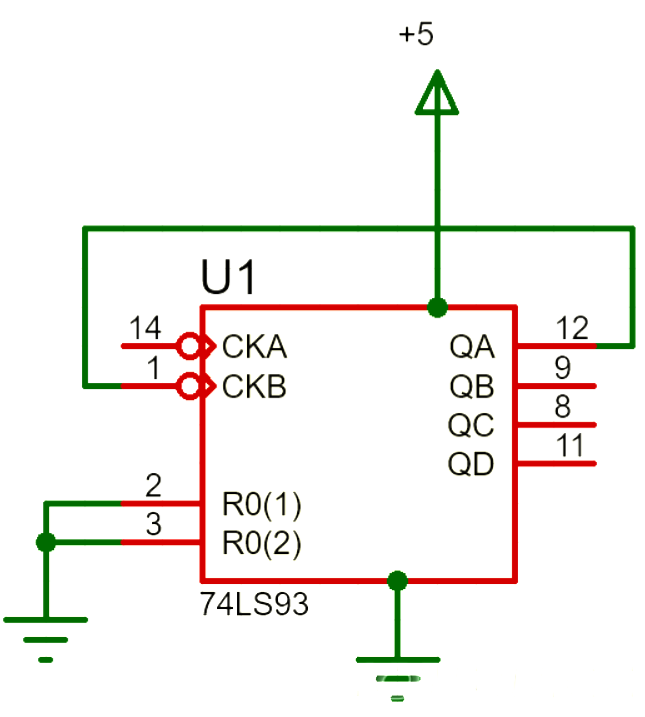

Ako funguje digitálne počítadlo 74LS93?

Ak chcete získať binárne počítadlo 74LS93, začnite pripojením napájacieho zdroja.Pripojte kolík VCC k pozitívnemu terminálu a kolíku GND k zemi vášho systému.Po dokončení pripojte prvý vstup hodín (PIN 1) k poslednému bitovému výstupu (kolík 12).Toto pripojenie je kľúčom k umožneniu mechanizmu počítania.

Ďalej nastavte resetové kolíky (kolíky 2 a 3).Tieto kolíky uzemňujú, aby sa zabezpečilo, že počítadlo začína od nuly.Ak potrebujete reset, aby ste fungovali inak, môžete tieto kolíky pripojiť k externej logike na základe potrieb vašej aplikácie.Táto flexibilita vám umožňuje nakonfigurovať počítadlo podľa požiadaviek na vaše obvody.

V prípade vstupu hodín pripojte druhý hodinový kolík (kolík 2) k externému generátoru impulzov, ako je časovač IC alebo akékoľvek zariadenie schopné generovať signály hodín.Tento pulz hodinov riadi binárny počet počtu IC, ktorý sa zobrazuje na kolíkoch 8, 9, 11 a 12.

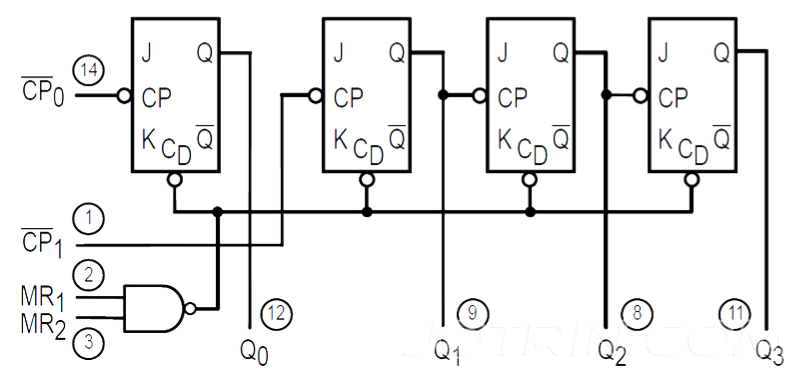

Vnútorný obvod 74LS93 je rozdelený na dve hlavné časti: počítadlo Mod 2 a počítadlo MOD 8.Počítadlo Mod 2 spravuje prvý bit a prepínal sa medzi 0 a 1 s každým pulzom hodinov, keď signál prechádza z vysokej na nízku.Tento výstup slúži ako vstup hodín pre počítadlo MOD 8, ktorý používa tri prepojené JK žabky na generovanie zostávajúcich troch bitov.

Každý JK Flip-FLOP v počítadle Mod 8 získa svoj hodinový signál z výstupu predchádzajúceho flip-flop.Počítadlá MOD 2 a MOD 8 produkujú 4-bitový binárny počet, ktorý sa pohybuje od 0000 do 1111. Tento binárny výstup sa zobrazuje na štyroch výstupných kolíkoch, čím poskytuje jasné znázornenie počtu.

74LS93 Counter Circuit

Aby sme pochopili pultový obvod 74LS93, pomáha preskúmať jeho vnútorný dizajn a funkčnosť.Obvod je založený na JK Falk-Flops, z ktorých každý je schopný prepínať medzi dvoma stavmi: 1 a 0. Tieto stavy predstavujú binárne hodnoty a počítadlo postupuje zmenou týchto stavov v reakcii na hodinové impulzy.

V 74LS93 sa každý stav flip-flop zmení, keď výstup predchádzajúcich prechodov preklopenia z vysokej na nízku.Prvý flip flop však nie je priamo pripojený k druhému.Ak chcete vytvoriť funkčnú sekvenciu, prepojíte prvý hodinový kolík (CP1) s výstupom prvého klopného obvodu Mod 8 Counter.To zaisťuje správne toky sekvencie.

So štyrmi žabkami pripojenými v sekvencii, z ktorých každý dostáva hodinový impulz z výstupu predchádzajúceho flip-flop, pult sa začína na 0000 a počíta sa až 1111 pred resetovaním späť na 0000. Každý stav predstavuje jedinečné binárne číslo, ktoré postupujeobjednávka.

Nasledujúca tabuľka ukazuje, ako sa mení binárny výstup s každým počtom:

Počítanie	Výstup	Q3	Q2	Q1	Q0
0		0	0	0	0
1		0	0	0	1
2		0	0	1	0
3		0	0	1	1
4		0	1	0	0
5		0	1	0	1
6		0	1	1	0
7		0	1	1	1
8		1	0	0	0
9		1	0	0	1
10		1	0	1	0
11		1	0	1	1
12		1	1	0	0
13		1	1	0	1
14		1	1	1	0
15		1	1	1	1

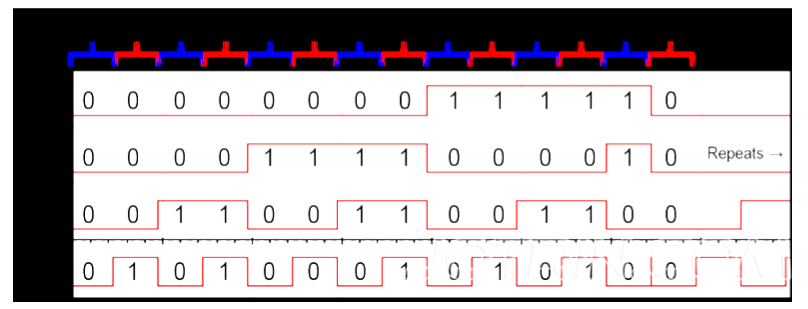

Okrem toho diagram načasovania ukazuje, ako sa výstupy z Q0 do Q3 správajú v reakcii na signál vstupných hodín.Táto vizualizácia uľahčuje zistenie, ako binárne počítadlo postupuje krok za krokom:

Aplikácie 74LS93

Model 74LS93 je všestranný uprednostňovaný vyrábaný vyrábaný pomocou štyroch žabiek JK.Kombináciou svojich počítadiel MOD-2 a MOD-8 sa bežne používa na vytvorenie počítadla MOD-16.Často sa používa v obvodoch, ktoré vyžadujú počítanie od 0 do 15 v binárnych alebo vytváraní sekvencií na účely načasovania, čo z neho robí priamu a spoľahlivú voľbu pre tieto aplikácie.

Táto IC sa tiež široko používa vo frekvenčných obvodoch delenia, kde môže s presnosťou rozdeliť frekvencie o 2, 8 alebo 16.Jeho dizajn umožňuje efektívne zvládnuť riadené časovacie úlohy, vďaka čomu je vhodný na použitie v digitálnych časovacích systémoch, ako sú digitálne hodiny alebo nastavenia postupného správy udalostí.

Okrem toho sa 74LS93 používa v aplikáciách na počítanie impulzov, kde sa nachádzajú prichádzajúce signály v binárnom.Jeho schopnosť kombinovať funkčnosť MOD-2 a MOD-8 z nej robí efektívnu a spoľahlivú súčasť v projektoch vyžadujúcich presné binárne počítanie.

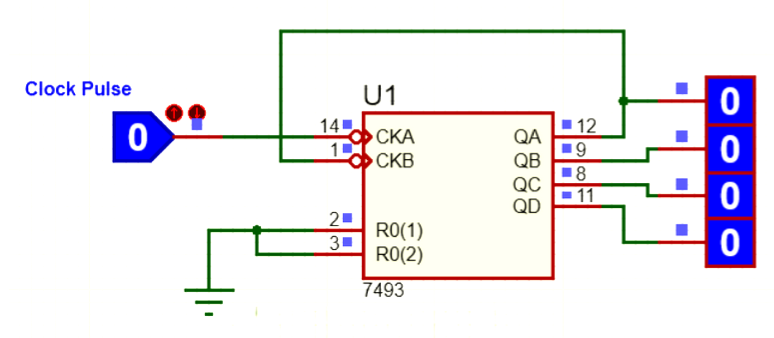

Kroky na prevádzkovanie binárneho počítadla 74LS93

Použitie binárneho počítadla 74LS93 je jednoduché a efektívne.Začnite napájaním IC cez VCC a mleté ​​kolíky pomocou napájacieho zdroja +5V.Týmto sa stanovuje potrebné prevádzkové podmienky pre IC.74LS93 obsahuje dva kolíky MR (hlavný reset), ktoré vám umožňujú nakonfigurovať požadovaný režim prevádzky.Pre štandardnú funkciu počítania pripojte oba resetované kolíky k zemi (nízke), ako je to znázornené v tabuľke výberu režimu.

Ďalej dodávajte pulzy hodín na vstupné kolíky CP0 a CP1, aby sa inicioval proces počítania.Každý impulzný vstup do týchto kolíkov zvyšuje počet binárnych počtu.PIN CP1 riadi výstup Q0, zatiaľ čo CP0 riadi výstupy Q1, Q2 a Q3.Ak chcete aktivovať všetky štyri výstupné bity, pripojte pulz hodín na CP1 k výstupu Q0.

IC podporuje špičkovú frekvenciu hodín 32 MHz pre CP0 a 16MHz pre CP1.Uistite sa, že šírka impulzu je najmenej 15ns pre CP0 a 30NS pre CP1, aby sa udržala presná prevádzka.Zvyčajne môžete vygenerovať signál hodín pomocou časovača 555 alebo podobného obvodu produkujúceho impulz.

Počítať	Výstup
	Q0	Q1	Q2	Q3
0	L	L	L	L
1	H	L	L	L
2	L	H	L	L
3	H	H	L	L
4	L	L	H	L
5	H	L	H	L
6	L	H	H	L
7	H	H	H	L
8	L	L	L	H
9	H	L	L	H
10	L	H	L	H
11	H	H	L	H
12	L	L	H	H
13	H	L	H	H
14	L	H	H	H
15	H	H	H	H

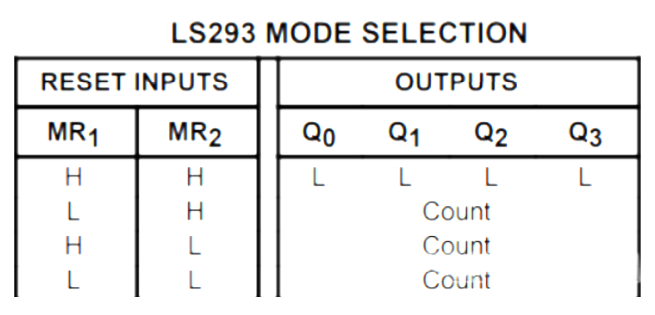

Ak chcete lepšie porozumieť jeho funkčnosti, zvážte simuláciu operácie IC.Napríklad v režime-0 (štandardný režim počítania), uzemnenie MR kolíkov a manuálne prepínanie logického stavu generuje hodinové impulzy.S každým prechodom z vysokej na nízku úroveň IC zvyšuje jeho počet.Nižšie je uvedený príklad simulácie ilustrujúce toto správanie.

Ďalšiu prehľadnosť sa môžete odvolať na videonahrávky alebo ďalšie zdroje.Praktické použitie 74LS93 v rôznych obvodoch vrátane aplikácií načasovania a počítania demonštruje jeho prispôsobivosť a ľahké použitie v digitálnych dizajnoch.

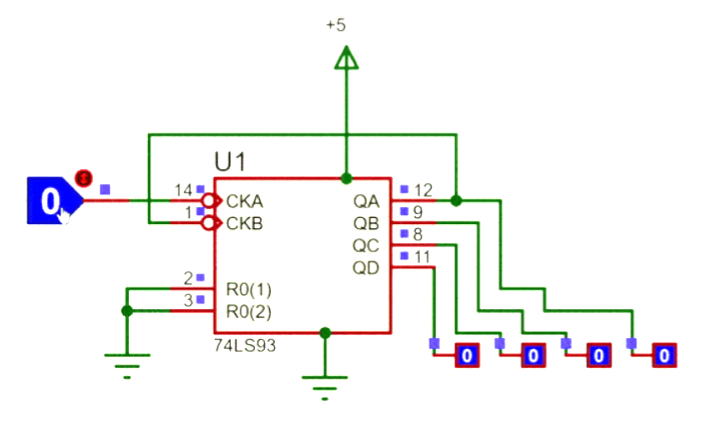

Využitie 74LS93 v jednocifernom počítači

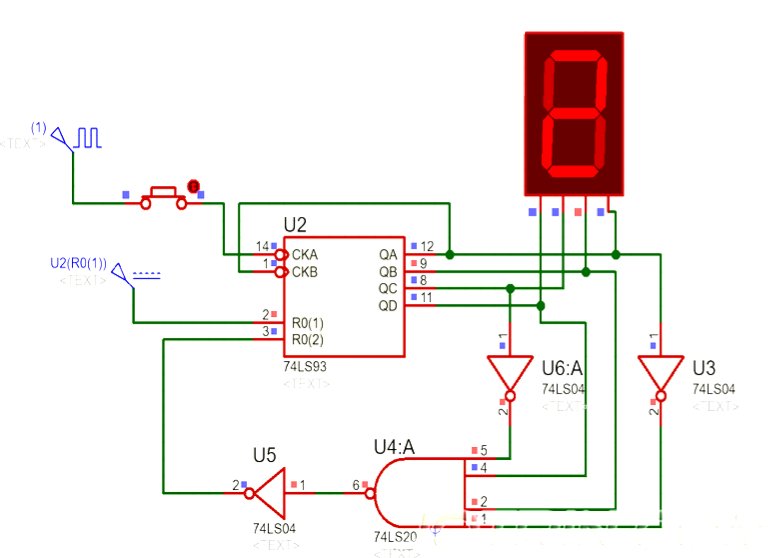

Na vytvorenie jednociferného počítadla pomocou 74LS93 budete potrebovať komponenty ako a 74LS20 (štyri vstupná brána NAND) a a 74LS04 (tri nie brány).Tieto komponenty spolupracujú s IC na riadení displeja siedmich segmentov BCD, čo umožňuje počítadlu cyklu cez čísla od 0 do 9.

Aj keď je 74LS93 4-bitové počítadlo schopné zvládnuť až 16 binárnych počtov, musí sa po dosiahnutí 9 resetovať, aby sa zabezpečilo, že displej zostáva v desatinnom rozsahu.Ak počítadlo v tomto bode nevynuluje, výstup môže vykazovať nesprávne alebo neočakávané hodnoty.Na tento účel sa používa obvod resetovania spätnej väzby, ktorý kombinuje signály z NAND a nie brány, aby sa počítadlo resetovalo automaticky.

V tomto obvode sú dve brány pripojené k výstupom QA a QC, zatiaľ čo QB a QD sú priamo spojené so vstupmi brány NAND.Brána NAND vytvára vysoký výstup iba vtedy, keď sú všetky jej vstupy nula.Pri binárnej hodnote 1010 nie sú brány zvrátené signály z QA a QC, čím spúšťajú vysoký výstup z brány NAND.Tento výstup je invertovaný 74LS04, čím sa resetuje počítadlo na nulu.Tento návrh zaisťuje neustále sa obnovuje počítadlo a zobrazuje správne desatinné hodnoty.

Použitie 74LS93 pre dvojciferné počítadlo

Dvojciferná konfigurácia počítadla rozširuje koncept jednociferného počítadla, čo mu umožňuje zobrazovať čísla od 00 do 99. Platí rovnaká základná logika, ale v tomto prípade sa prvý siedmich segmentových displejov napreduje, keď druhý displej odošleSignál resetovania hodín.Táto konštrukcia zaisťuje plynulé počítanie na dvoch číslich pomocou resetovacieho signálu jedného displeja na pohon vstupu hodín druhého.

Logika za dvojciferným počítadlom zostáva v súlade s jednociferným nastavením a ponúka efektívny spôsob, ako predstaviť väčšie číselné hodnoty pomocou dvoch displeje siedmich segmentov.Prepojením týchto dvoch počítadiel prostredníctvom ich resetových a hodinových signálov fungujú displeje v tandeme tak, aby reprezentovali čísla od 00 do 99.

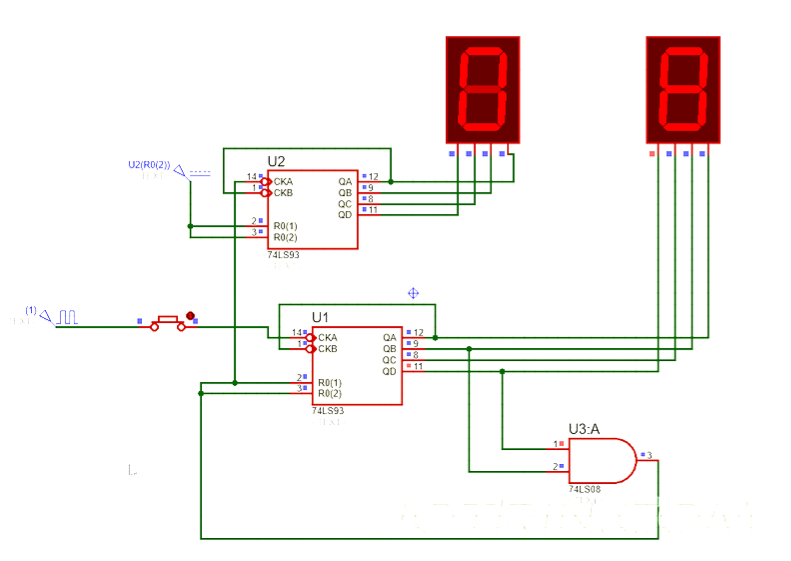

74LS93 založený na dvojcifernom desatinnom počítači

74LS93 založené na dvojcifernom desatinnom pulte

Pre dvojciferné počítadlo môže byť 74LS93 nakonfigurovaný tak, aby počítal a zobrazoval čísla od 00 do 99. Logika pre dvojciferné počítadlo vytvára rovnaké princípy ako jednociferné počítadlo, ale rozširuje svoju funkčnosť kaskádovaním dvoch počítadiel BCD.

V tomto nastavení prvý BCD Sevensegment Display rozvíja jeho počet na základe resetového signálu z druhého displeja.V podstate je hodinový signál pre prvý displej odvodený od resetovania druhého displeja.Toto usporiadanie kaskádov zaisťuje, že počítadlo postupuje logicky cez dve číslice, pričom prvé zobrazenie sa zvýšilo iba vtedy, keď druhý displej dokončí svoj cyklus od 0 do 9.

Tento dvojciferný počítačový obvod umožňuje počítať až 99 a poskytuje jasný a čitateľný displej pomocou dvoch siedmich segmentových displejov.Základné mechanizmy logiky a spätnej väzby zabezpečujú hladkú prevádzku, vďaka čomu je ideálna pre aplikácie vyžadujúce väčší rozsah počítania.

74LS93 Binárne počítadlo aplikácií

Generovanie predĺženého trvania načasovania

74LS93 je vhodný na generovanie predĺženého trvania načasovania v digitálnych obvodoch.Primeranou konfiguráciou svojich počítadiel môžete dosiahnuť dlhé a konzistentné oneskorenia, ktoré sú užitočné v aplikáciách súvisiacich s načasovaním.

Delenie frekvencie

Tento IC pôsobí ako spoľahlivý deliteľ frekvencie.Môže znížiť vstupné hodinové frekvencie faktormi 2, 8 alebo 16, čo z neho robí spoľahlivú voľbu pre systémy, kde je potrebné pre synchronizované operácie potrebné stabilné frekvenčné delenie.

Presné časovacie úlohy

Ak je potrebné presné načasovanie, poskytuje 74LS93 jednoduché riešenie.Jeho predvídateľné počítanie s počítaním zaisťuje presnosť v úlohách, ako je sekvenovanie a časová kontrola v digitálnych projektoch.

Projekty bez mikrokontrolérov

Model 74LS93 je ideálny pre projekty, kde použitie mikrokontroléru nemusí byť praktické.Účinne spracováva funkcie počítania a načasovania, čím znižuje potrebu zložitejších a nákladných komponentov.

Počítanie a frekvenčné rozdelenie

Táto IC je účinná v aplikáciách, ktoré zahŕňajú rozdelenie na počítanie pulzov alebo frekvenciu.Jeho binárny mechanizmus počítania uľahčuje sledovanie impulzov alebo rozdeľovania frekvencií bez ďalších obvodov.

Vedenie siedmich segmentov

74LS93 pracuje bez problémov so siedmimi segmentovými displejmi, aby zobrazovali číselné výstupy.Jeho kompatibilita s binárnymi prevodníkmi pre konvertory zjednodušuje proces vytvárania digitálnych počítadiel a odčítaní.

Vytváranie dlhodobých intervalov

Využitím svojich schopností počítania pomáha 74LS93 pri nastavovaní obvodov, ktoré si vyžadujú dlhodobé intervaly.Vďaka tomu je obzvlášť užitočné pre aplikácie, ako sú digitálne hodiny a časovače.

Budovanie stabilných protivládnych obvodov

IC sa často používa na navrhovanie spoľahlivých protivládnych obvodov.Jeho robustný výkon a ľahkosť konfigurácie z neho robia spoločnú voľbu pre budovanie samostatných počítadiel a obvodov deliča frekvencie.

Špecializované časovacie aplikácie

Ak sú načasovacie potreby špecifické, môže byť 74LS93 prispôsobený tak, aby splnil tieto požiadavky.Či už ide o priemyselné načasovacie riešenia alebo projekty pre domácich majstrov, jej flexibilita zaisťuje, že vyhovuje rôznym úlohám súvisiacim s načasovaním.

Záver

74LS93 je všestranné a spoľahlivé binárne počítadlo, ktoré zjednodušuje digitálne počítanie a časovacie úlohy.Vďaka svojej schopnosti rozdeliť frekvencie, počítanie impulzov a displeje pohonu, bez problémov zapadá do rôznych projektov.Či už budujete počítadlá, riadíte načasovanie alebo vytvárate frekvenčné oddelenia, ponúka 74LS93 efektívne a priame riešenie.Jeho flexibilita a ľahké použitie z neho robia praktickú voľbu pre mnoho aplikácií.
