SINAD: Sprievodca definíciou, vzorcom a meraním

V tomto článku sa dozviete, čo SINAD meria a ako vyhodnocuje celkovú kvalitu signálu zohľadnením šumu aj skreslenia.Uvidíte, ako funguje proces merania, od použitia čistého testovacieho tónu až po oddelenie nežiaducich komponentov a prevod výsledkov na decibely.Tiež pochopíte, ako sa SINAD líši od SNR, THD a ENOB.Okrem toho článok načrtáva, kde sa SINAD bežne používa v komunikačných, zvukových a elektronických systémoch.

Katalóg

Obrázok 1. Diagram porovnania signálu SINAD

čo je SINAD?

SINAD (Signal-to-Noise and Distortion ratio) meria čistotu signálu porovnaním požadovaného výstupu s kombinovaným šumom a skreslením spôsobeným zariadením alebo prijímačom.Ako je znázornené na obrázku, čistý prenášaný signál obsahuje iba hlavný tón, zatiaľ čo prijímaný výstup často obsahuje harmonické a šum pozadia, ktoré znižujú celkovú čistotu signálu.Vyjadrené v decibeloch (dB), SINAD poskytuje presný spôsob hodnotenia kvality signálu, citlivosti prijímača a výkonu komunikačných a audio systémov.

Schéma meracieho systému SINAD

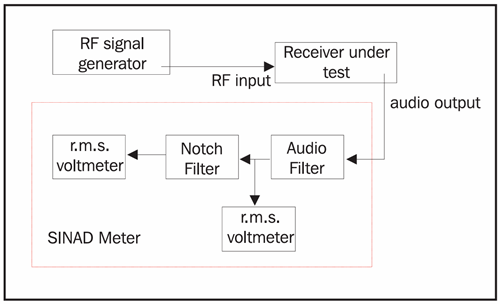

Obrázok 2. Schéma meracieho systému SINAD

Vyššie uvedený diagram znázorňuje štandardné nastavenie merania SINAD, ktoré ukazuje, ako každý stupeň spracováva signál počas testovania.Typické nastavenie merania SINAD zahŕňa:

• Generátor signálu – Vytvára čistý referenčný tón

• Testované zariadenie (DUT) – Bežne rádiový prijímač, zosilňovač alebo ADC

• Pásmový alebo zárezový filter – Izoluje alebo odstraňuje frekvenciu

• Audio analyzátor / SINAD meter – Meria celkový šum a skreslenie

• Monitorovanie výstupu – Overuje výkon signálu počas testovania

Formula SINAD

Štandardná rovnica pre SINAD je:

kde:

• Signál – Požadovaný tón

• Hluk – šum pozadia alebo tepelný šum

• Skreslenie – harmonické a nelinearity

Niektoré analyzátory používajú formu založenú na výkone:

Vysoký SINAD znamená, že šum a skreslenie predstavujú len malú časť celkového výstupu, čo odráža lepší výkon systému.

Ako SINAD funguje?

SINAD funguje tak, že meria, koľko nežiaduceho šumu a skreslenia sa objaví vedľa čistého signálu po prechode cez zariadenie alebo prijímač.Na začiatok sa do testovaného zariadenia (DUT) vstrekne čistý testovací tón, čím sa zabezpečí, že akékoľvek zmeny vo výstupe pochádzajú zo samotného systému.Analyzátor potom skúma výstupné spektrum a identifikuje signál, akékoľvek harmonické skreslenie a širokopásmový šum zavedený elektronikou.

Ďalej, notch filter alebo digitálny algoritmus odstráni tón a zanechá za sebou len šum a skreslenie.Tento filtrovaný výsledok ukazuje, ako veľmi sa pôvodný signál zhoršil, keď sa pohyboval systémom.Nakoniec analyzátor porovná zostávajúci šum + skreslenie s celkovým výstupným signálom, aby vypočítal hodnotu SINAD v decibeloch (dB).

Pretože SINAD zodpovedá za šum aj všetky formy skreslenia, ponúka realistický a komplexný obraz skutočnej kvality signálu.Vďaka tomu je cenný pri hodnotení citlivosti prijímača, vernosti zvuku a dynamického výkonu ADC a iných komunikačných zariadení alebo zariadení na spracovanie signálu.

Ako sa meria SINAD?

Po pochopení toho, ako SINAD funguje, je ďalším krokom preskúmať, ako sa SINAD meria v praxi.Obrázok nižšie zobrazuje typické nastavenie merania SINAD a ukazuje, ako sa signál pohybuje cez jednotlivé stupne zariadenia.

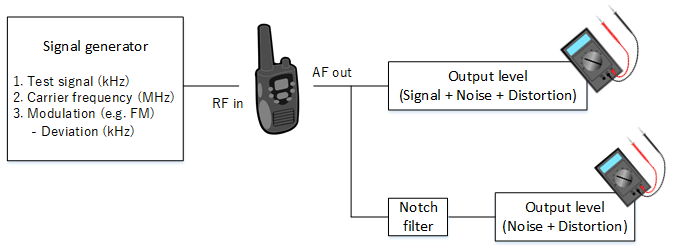

Obrázok 3. Bloková schéma merania SINAD

Krok 1: Použite známy testovací tón

Meranie SINAD začnete privedením čistého známeho testovacieho signálu z vášho generátora signálu do prijímača.Toto je zvyčajne 1 kHz tón na testovanie zvuku alebo modulovaný RF nosič pre komunikačné systémy.Použitím riadeného vstupu zaistíte, že akýkoľvek hluk alebo skreslenie, ktoré neskôr nameriate, pochádza z testovaného zariadenia (DUT) a nie zo zdroja.

Krok 2: Zachyťte výstupný signál

Keď testovací signál prejde prijímačom, zmeriate plný výstup, ktorý zahŕňa hlavný signál, harmonické skreslenie a akýkoľvek tepelný alebo elektrický šum pridaný obvodom.To vám dáva jasný prehľad o tom, ako prijímač mení pôvodný tón a umožňuje meraču SINAD detekovať intermoduláciu a iné nežiaduce zložky.V diagrame to zodpovedá dráhe merania „Signál + šum + skreslenie“.

Krok 3: Odstráňte tón

Aby ste izolovali šum a skreslenie, nasmerujete výstup cez zárezový filter, ktorý odstráni hlavný testovací tón.Filter ostro potláča frekvenciu a ponecháva nežiaduce komponenty nedotknuté.Takto získate čisté meranie iba šumu + skreslenia, ako je znázornené na druhej ceste diagramu.

Krok 4: Vypočítajte pomer SINAD

Po zachytení oboch meraní môžete teraz porovnať úroveň šumu + skreslenia s plným výstupom obsahujúcim signál + šum + skreslenie.Toto porovnanie ukazuje, aká veľká časť výstupu prijímača je čistý, použiteľný signál oproti nežiaducim artefaktom.Ak je šum a skreslenie vysoké, hodnota SINAD klesne, čo znamená nižšiu kvalitu signálu.

Krok 5: Preveďte výsledok na decibely

Nakoniec prevediete pomer SINAD na decibely (dB), aby ste uľahčili porovnanie výkonu v rôznych systémoch.Použitie dB vám pomôže rýchlo posúdiť citlivosť prijímača, čistotu zvuku a celkový výkon zariadenia.Vyššia hodnota SINAD znamená, že váš systém poskytuje lepšiu čistotu signálu s nižším skreslením.

Problémy ovplyvňujúce SINAD

Výkon SINAD môže znížiť niekoľko faktorov:

• Elektrický šum (tepelný šum, EMI, rušenie)

• Harmonické skreslenie zo zosilňovačov alebo nelinearita ADC

• Fázový šum v RF oscilátoroch

• Nedostatočná filtrácia v prijímačoch

• Problémy s uzemnením a tienením

• Obmedzenia šírky pásma

• Nesúlad impedancie

SINAD vs SNR vs THD vs ENOB

SINAD, SNR, THD a ENOB sú súvisiace merania, ale každé popisuje kvalitu signálu iným spôsobom.Pochopenie ich rozdielov uľahčuje vedieť, ktorú metriku použiť na testovanie alebo analýzu.Nižšie uvedená tabuľka sumarizuje ich porovnanie.

Aspekt	SINAD	SNR	THD	ENOB
Definícia	Pomer signálu ku kombinovanému šumu a skresleniu	Pomer iba zo signálu na šum	Pomer harmonických na základné	Efektívne rozlíšenie odvodené od SINAD
Primárne Zamerajte sa	Celkom dynamický výkon	Hluk čistota	Linearita a harmonické skreslenie	Realistické bitový výkon
Výstup Jednotka	dB	dB	dB alebo %	Bity
Analýza Šírka pásma	Celý spektrálny obsah okrem DC	Hluk iba kapela	Harmonický frekvencie	Na základe na šírke pásma SINAD
Hluk Inklúzia	áno	áno	Nie	Nepriame
Skreslenie Inklúzia	Všetky typy	žiadne	Harmonické	Nepriame
Meranie Metóda	FFT s extrakciou šumu + skreslenia	FFT s výnimkou harmonických	FFT meranie harmonických amplitúd	Vypočítané pomocou vzorca
Povinné Testovací signál	Čistá tón v blízkosti plnej stupnice	To isté tón ako SINAD	Čistá sínus	Nasleduje SINAD test
Povinné Prístrojové vybavenie	Vysoké rozlíšenie FFT analyzátor	Spektrum analyzátor alebo ADC FFT	Harmonický nastavenie merania	Kalkulačka iba
Aplikácie	ADC/DAC validácia, RF prijímače, audio	Nízka hlučnosť testovanie zosilňovača, hladina šumu ADC	Zosilňovač linearita, čistota zvuku	Konvertor výber a návrh rozpočtu

Aplikácie SINAD

RF a bezdrôtová komunikácia

SINAD je široko používaný v RF a bezdrôtových systémoch na vyhodnotenie toho, ako dobre dokáže prijímač detekovať slabé signály.Pomáha určiť citlivosť prijímača tým, že ukazuje, koľko šumu a skreslenia je prítomné po demodulácii.Vďaka tomu je SINAD kľúčovou metrikou na hodnotenie celkového výkonu RF v prostrediach.

Charakterizácia ADC a DAC

Mnohí používajú SINAD na kontrolu linearity a presnosti ADC a DAC počas testovania.Ukazuje, koľko šumu a skreslenia ovplyvňuje výstup prevodníka.Analýzou SINAD môžete určiť skutočné použiteľné rozlíšenie zariadenia.

Testovanie audio zariadenia

SINAD meria čistotu a čistotu zvukových signálov v zariadeniach, ako sú zosilňovače, mixéry a nahrávacie zariadenia.Zvýrazňuje nežiaduce skreslenie a šum pozadia, ktoré ovplyvňujú kvalitu zvuku.Pomocou tejto metriky si môžete overiť, že audio systémy poskytujú čistý a presný výstup.

Návrh elektronického systému

SINAD pomáha identifikovať problémy s filtrovaním, uzemnením a tienením v elektronických obvodoch.Analýzou kvality signálu môže optimalizovať rozloženie a znížiť nežiaduce rušenie.To zaisťuje stabilnejší a spoľahlivejší výkon systému počas prevádzky.

Kalibrácia meracieho zariadenia

SINAD sa používa na potvrdenie, že analyzátory, rádiá a testovacie prístroje fungujú v rámci svojej špecifikovanej presnosti.Overuje, či hladiny hluku a skreslenia zostávajú v prijateľných medziach.Pravidelná kalibrácia pomocou SINAD zaisťuje konzistentné a spoľahlivé výsledky merania.

Záver

SINAD slúži ako komplexný indikátor kvality signálu, pretože zohľadňuje šum aj skreslenie v jedinom meraní.Podrobné kroky procesu ukazujú, ako systém upravuje čistý vstup a ako tieto zmeny ovplyvňujú výkon.Jeho porovnanie s inými metrikami objasňuje špecifickú hodnotu, ktorú SINAD poskytuje pri hodnotení dynamického správania.Rôzne aplikácie demonštrujú jeho dôležitosť pri testovaní, kalibrácii a návrhu spoľahlivých elektronických systémov.
