Prepínač

Reed prepínače, aj keď sú malé, zohrávajú dôležitú úlohu v dnešnej technológii.Tieto zariadenia používajú na prácu magnety a nachádzajú sa v mnohých veciach, od domácich spotrebičov až po pokročilé lekárske nástroje.Keďže boli vynájdené v roku 1936, spínače Reed sa stali známymi tým, že sú veľmi spoľahlivé a efektívne.Tento článok vysvetľuje, ako fungujú prepínače Reed, z čoho sú vyrobené a rôzne spôsoby, ako sa používajú.Hovorí tiež o svojich výhodách a porovnáva ich s senzormi Hall Effect.

Katalóg

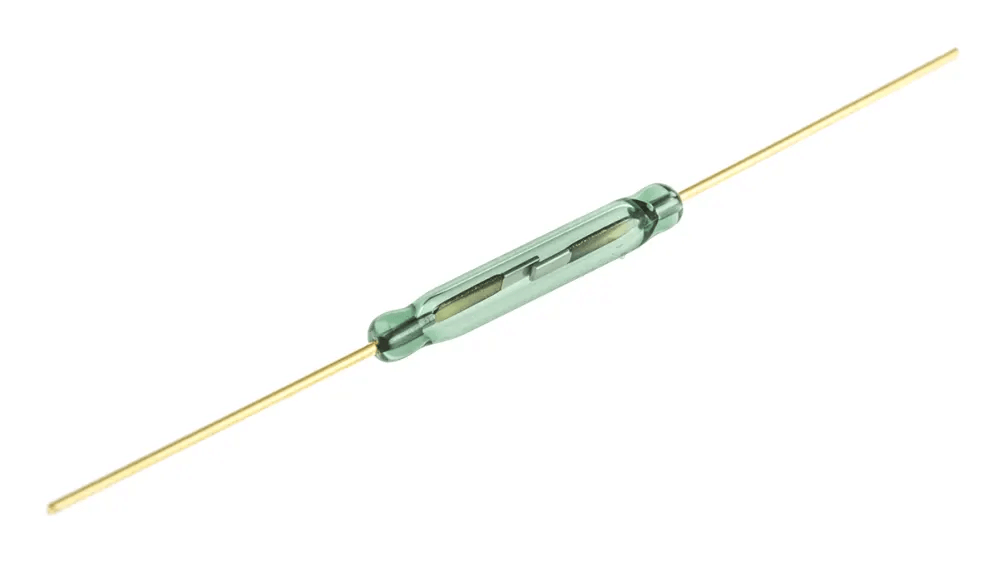

Obrázok 1: Spínač Reed

Čo je spínač trstiny?

Spínač trstiny je elektromechanické zariadenie, ktoré pracuje s magnetickými poľami.Vynájdené v roku 1936 W.B.Ellwood v Bell Telephone Laboratories pozostáva z dvoch feromagnetických čepelí v utesnenej sklenenej kapsule pre spoľahlivú prevádzku za rôznych podmienok.

Spínač trstiny má dve magnetické čepele (trstiny) vo vnútri pevne utesnenej sklenenej trubice.Drôty vychádzajú z oboch koncov spínača.Rake sú držané od seba malým priestorom a sú obklopené plynom, ktorý nereaguje, zvyčajne dusík.Toto nastavenie pomáha predchádzať hrdze a obmedziť iskry.Špičky trstín sú vyrobené z tvrdých materiálov, ako je volfrám, ródium alebo ortuť.Tieto materiály pomáhajú trstinovi vydržať dlhšie a pracovať lepšie, najmä tým, že im zabránia opotrebovanie a hrdzavenie.Sklenená trubica je naplnená inertným plynom, aby sa zabránilo hrdzaveniu a znížilo riziko iskier, čo je veľmi dôležité v nebezpečných prostrediach, kde iskry môžu spôsobiť požiare.

Spínačy trstín zvládajú širokú škálu napätia, prúdu a frekvencií, ktoré pri zatvorení ponúka vynikajúcu elektrickú izoláciu a veľmi nízky odpor.Keď sú otvorené, nespotrebujú energiu, čím sa zvyšuje účinnosť.Ich zapečatená konštrukcia a jednoduchá prevádzka zabezpečujú vysokú spoľahlivosť a dlhovekosť, schopné miliardy spínacích cyklov.Používajú sa v zariadeniach pre domácnosť, ako sú práčky a bezpečnostné systémy, ako aj lekárske nástroje, ako je Pillcam, čo demonštrujú svoju univerzálnosť a význam v moderných technológiách.

Ako funguje prepínač Reed?

Obrázok 2: Reed Blade prichádza do kontaktu v prítomnosti magnetického poľa

Spínač trstiny funguje pomocou jednoduchého, ale efektívneho mechanizmu s magnetmi.Má dve kovové čepele vo vnútri utesnenej sklenenej kapsuly.Tieto čepele sú hlavnými časťami spínača a sú umiestnené veľmi blízko seba.

Keď sa magnet priblíži k spínaču trstiny, kovové čepele vo vnútri spínača sa tiež stanú magnetmi a pohybujú sa smerom k sebe.Tento magnetický ťah uzatvára medzeru medzi kontaktmi, ktoré sú zvyčajne otvorené, a umožňuje pretekať elektrinou spínačom.Týmto spôsobom môže prepínač spoľahlivo dokončiť elektrický obvod v mnohých rôznych zariadeniach.V niektorých spínačoch trstiny je tiež normálne uzavretý (NC) kontakt.Keď sa magnet blíži, tento kontakt sa otvorí a prerušuje elektrický tok.

Materiály používané pre kontakty, ako je volfrám, ródium alebo dokonca ortuť, sa vyberajú pre svoju vodivosť a trvanlivosť.Celá zostava je uzavretá v sklenenej obálke, ktorá je vyplnená inertným plynom ako dusík.Tento plyn je pod tlakom nižším ako atmosférický tlak, čím sa vo vnútri spínača vytvára kontrolované prostredie.Sklenené tesnenie zabraňuje vonkajším faktorom, ako je vlhkosť a prach, ovplyvňujú spínač.Zabraňuje tiež, aby kontakty z korodovania a znižovali riziko iskier, ktoré sa môžu vyskytnúť, keď sa kontakty otvoria alebo zatvárajú.

Časti prepínača

Obrázok 3: Časti spínačov Reed

Spínač Reed je jednoduchý elektrický spínač, ktorý funguje pri použití magnetického poľa.Má dva hlavné kovové prúžky (trstiny) vo vnútri sklenenej trubice.Tu je bližší pohľad na každú časť spínača trstiny a na to, čo robia:

Reed Blade Čepele Reed sú tenké kovové prúžky, ktoré sú hlavnými časťami spínača trstiny.Sú vyrobené z kovov, ktoré reagujú na magnety, napríklad zmesi železa alebo niklu-železa.Riek sú veľmi blízko k sebe, ale nedotýkajú sa.Keď je magnet blízko, trstiny sa pohybujú smerom k sebe, dotknú sa a zavrite elektrický obvod.

Sklenená kapsula sklenená kapsula je utesnená trubica, ktorá drží trstiny.Trváry chránia v bezpečí pred prachom, vlhkosťou a hrdzou, čím sa zaisťuje, že fungujú dobre.Sklo tiež zabraňuje elektrickým problémom, ako sú skraty, pričom prepínač funguje správne v rôznych nastaveniach.

Kontaktné umiestnenie kontaktných bodov sú konce trstín, ktoré sa dotýkajú, keď je spínač aktivovaný magnetickým poľom.Tieto body majú často povlak ródu alebo zlata, aby sa znížil odpor a zabránil hrdze, čím sa zabezpečuje spoľahlivé a nízko odporujúce elektrické spojenie.

Kontaktná medzera Kontaktná medzera je malý priestor medzi trstinami, keď nie je prítomné žiadne magnetické pole.Táto medzera zaisťuje, že obvod zostane otvorený, až kým magnetické pole nedôjde k dotknutiu sa trstín a zatvorením obvodu.

Inertný plyn je sklenená kapsula naplnená inertným plynom, zvyčajne dusíkom, aby sa zabránilo hrdze a znížilo riziko iskier, keď sa trstiny dotýkajú.Toto riadené prostredie vo vnútri kapsuly zaisťuje, že prepínač funguje po dlhú dobu dobre.

Aplikácie Reed Switch

Každodenné aplikácie

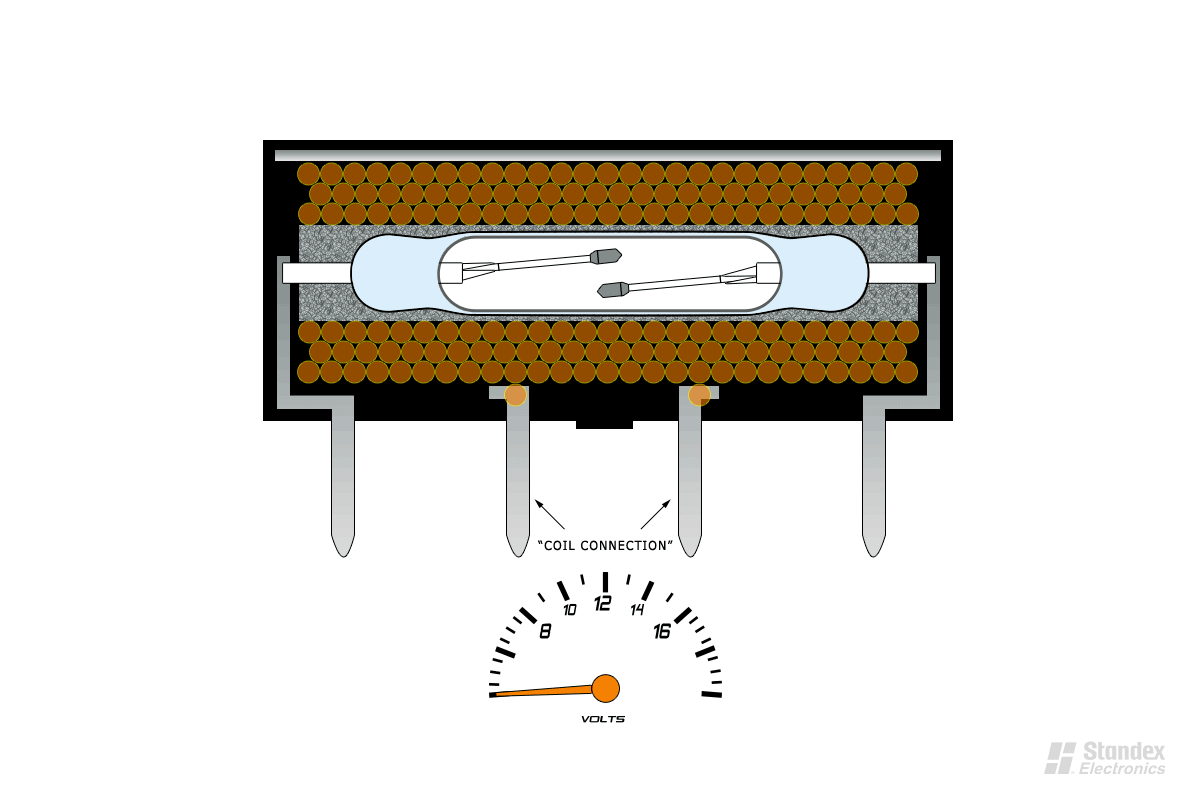

Obrázok 4: Aplikácie Reed Switch v každodennom používaní

Spínače trstiny sa používajú v mnohých každodenných zariadeniach, ako sú autá a práčky.V alarmoch zrážky pomáhajú udržiavať domy v bezpečí.Typický poplachový systém zlodejov používa prepínač Reed na zistenie, keď sú otvorené okná alebo dvere.Takto to funguje: Malý magnet je umiestnený na pohyblivej časti okna alebo dverí, zatiaľ čo spínač REED je nainštalovaný na ráme.Keď je okno alebo dvere zatvorené, magnet je blízko spínača trstiny, pričom spínač je zatvorený.

Keď je okno alebo dvere otvorené, magnet sa pohybuje ďalej od spínača trstiny.Tento pohyb prelomí magnetické pole, ktoré udržalo spínač trstiny uzavretý.Výsledkom je, že kovové čepele vo vnútri spínača trstiny sa pohybujú od seba a rozbijú elektrický obvod.Tento zlom v obvode je zistený alarmovým systémom, ktorý potom spustí alarm a upozorňuje majiteľa domu alebo bezpečnostnú službu na možné preniknutie.

Jednoduchosť a spoľahlivosť prepínačov Reed ich robia pre toto použitie ideálne.Nepotrebujú konštantný zdroj energie, aby zostali uzavreté, čo znamená, že môžu dobre pracovať s malou energiou.Ich zapečatený dizajn ich chráni pred prachom, vlhkosťou a ďalšími vecami, ktoré by mohli ovplyvniť spôsob, akým fungujú.

V autách sa spínačy trstiny používajú v rôznych systémoch na zlepšenie funkčnosti a bezpečnosti.Napríklad sa často používajú v ukazovateľoch dverí AJAR.Keď sú dvere vozidla zatvorené, magnet blízko prepínača trstiny udržuje spínač zatvorený.Ak sú dvere otvorené, magnet sa pohybuje preč, čo spôsobí otvorenie spínača trstiny a spustí svetlo dvere Ajar na prístrojovej doske.Tento jednoduchý mechanizmus pomáha vodičom zostať si vedomý otvorených dverí a zabraňuje možným nehodám.

V práčkach sa na zisťovanie polohy veka alebo dverí používajú prepínače trstiny.Keď je veko alebo dvere zatvorené, magnet udržuje spínač trstiny zatvorený, čo umožňuje pracovať práčku.Ak sa počas prevádzky otvorí veko alebo dvere, magnet sa pohybuje preč, čo spôsobí otvorenie spínača trstiny a okamžite zastavuje stroj.Táto bezpečnostná funkcia zabraňuje zraneniam a rozliatiu zabezpečením, že práčka funguje iba vtedy, keď je bezpečne uzavretá.

Spínačy trstiny sa používajú aj v senzoroch rýchlosti bicyklov.V tomto prípade je k jednému z lúčov kolesa pripevnený magnet a na vidlice je namontovaný spínač trstiny.Zakaždým, keď magnet prejde spínačom trstiny, na chvíľu sa uzatvára a vysiela signál do rýchlomeru bicykla.Toto nastavenie poskytuje jednoduchý a efektívny spôsob merania rýchlosti bicykla bez potreby zložitej elektroniky.

Lekárske použitie

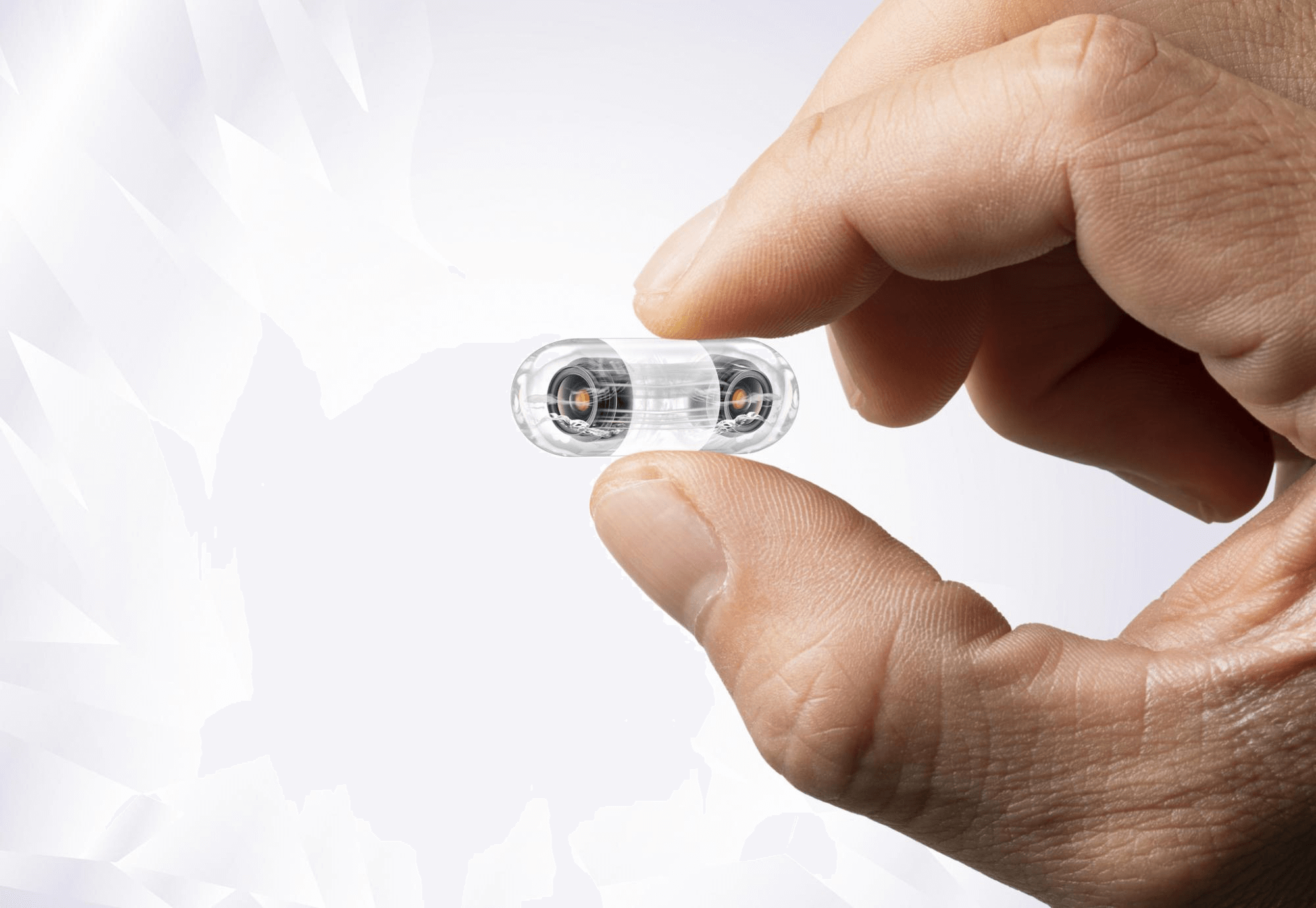

Obrázok 5: Lekárske použitia spínačov trstiny v PillCam

Reed prepínačy sa používajú v mnohých zdravotníckych pomôckach.Jedným z najlepších príkladov je Pillcam, malý fotoaparát, ktorý je možné prehltnúť.Pillcam umožňuje lekárom pozerať sa do tráviaceho systému bez potreby chirurgického zákroku.Reed Switch je hlavnou súčasťou toho, ako funguje Pillcam.

Keď pacient prehltne Pillcam, prechádza tráviacim systémom, aby fotografoval.Aby sa zachránila výdrž batérie, zariadenie zostane vypnuté, až kým nedosiahne správne miesto v tele.Tu pomáha spínač Reed.Pomocou vonkajšieho magnetu môže lekár zapnúť pillcam v správnom okamihu.Táto oneskorená aktivácia pomáha zabezpečiť, aby batéria, ktorá je malá z dôvodu veľkosti zariadenia, vydrží dostatočne dlho na dokončenie skúšky.

Citlivosť Reed Switch je v tejto situácii veľmi užitočná.Dokáže cítiť magnetické pole z vonkajšieho magnetu aj cez tkanivá tela.Táto schopnosť zaisťuje, že PillCam sa môže aktivovať presne a spoľahlivo bez priameho kontaktu alebo zložitých spúšťačov.Sila magnetického poľa a citlivosť na spínač trstiny musia byť jemne upravené, aby sa zabezpečilo, že aktivácia dôjde správne a iba v pravý čas.Malá veľkosť spínača trstiny je perfektne vhodný pre pillcam, ktorý musí byť dostatočne malý na to, aby sa dal ľahko prehltnúť.Kompaktná veľkosť spínača Reed umožňuje, aby bol súčasťou pillcamu bez toho, aby bol objemný alebo ťažký.Tento dizajn zaisťuje, že zariadenie sa dá ľahko prehltnúť a môže sa pohybovať tráviacim traktom bez toho, aby spôsobil nepohodlie alebo zablokovanie.

Výhody prepínačov trstiny

Prepínače Reed ponúkajú mnoho výhod, vďaka ktorým sú lepšie ako iné typy senzorov, ako sú senzory Hall Effect.

Veľká elektrická ochrana: Časti spínača trstiny sú dobre chránené z vonkajšieho prostredia a navzájom.Tým sa zabráni prechádzaniu nežiaducim elektrickým prúdom, čím sa zabezpečí bezpečne a spoľahlivo funguje zariadenie bezpečne a spoľahlivo.To je veľmi užitočné v situáciách, keď je veľmi dôležitá presná elektrická kontrola.

Nízky elektrický odpor: Keď kontakty prepínača zatvoria, vytvoria priamu cestu s nízkym odporom, aby prúd prúdil.To znamená, že došlo k veľmi malej strate energie a vyššej účinnosti, čo je veľmi užitočné v situáciách, keď je potrebná úspora energie a vysoká účinnosť.

Flexibilita pri manipulácii s rôznymi podmienkami: REED prepínače dokážu spracovať širokú škálu napätia, zaťaženia a frekvencií.Na rozdiel od niektorých senzorov, ktoré potrebujú na prácu špecifické podmienky, môžu prepínače trstiny pracovať v mnohých elektrických situáciách.Táto flexibilita ich robí dobrými pre mnohé použitia, od nízkoenergetickej signalizácie v elektronických zariadeniach až po reguláciu vysokorýchlostných obvodov v priemyselných strojoch.

Vysoká spoľahlivosť: Spínače trstiny sú vyrobené tak, aby fungovali za miliardy cyklov bez toho, aby sa rozpadli.Spôsob, akým prepínač Reed funguje s fyzickým pohybom jeho častí, je navrhnutý tak, aby zvládal opakované použitie bez toho, aby sa opotreboval.Táto trvanlivosť zaisťuje dlhodobú spoľahlivosť a znižuje potrebu častej údržby alebo výmeny.To je veľmi užitočné v situáciách, keď sú prestoje nákladné alebo neprijateľné.

Zotavená konštrukcia pre bezpečnosť a trvanlivosť: Kontakty sú uzavreté v sklenenom puzdre naplnenom inertným plynom, ako je dusík, ktorý ich chráni pred hrdzou a opotrebením.Toto vzduchotesné tesnenie udržiava prach, vlhkosť a ďalšie kontaminanty, ktoré by mohli ovplyvniť prevádzku prepínača.Výsledkom je, že prepínače Reed môžu byť použité v drsných alebo výbušných prostrediach, kde pravidelné prepínače môžu zlyhať v dôsledku vystavenia škodlivým prvkom alebo kde by iskra mohla spôsobiť oheň.

Porovnanie spínaču Reed s senzormi Hall Effect Senzors

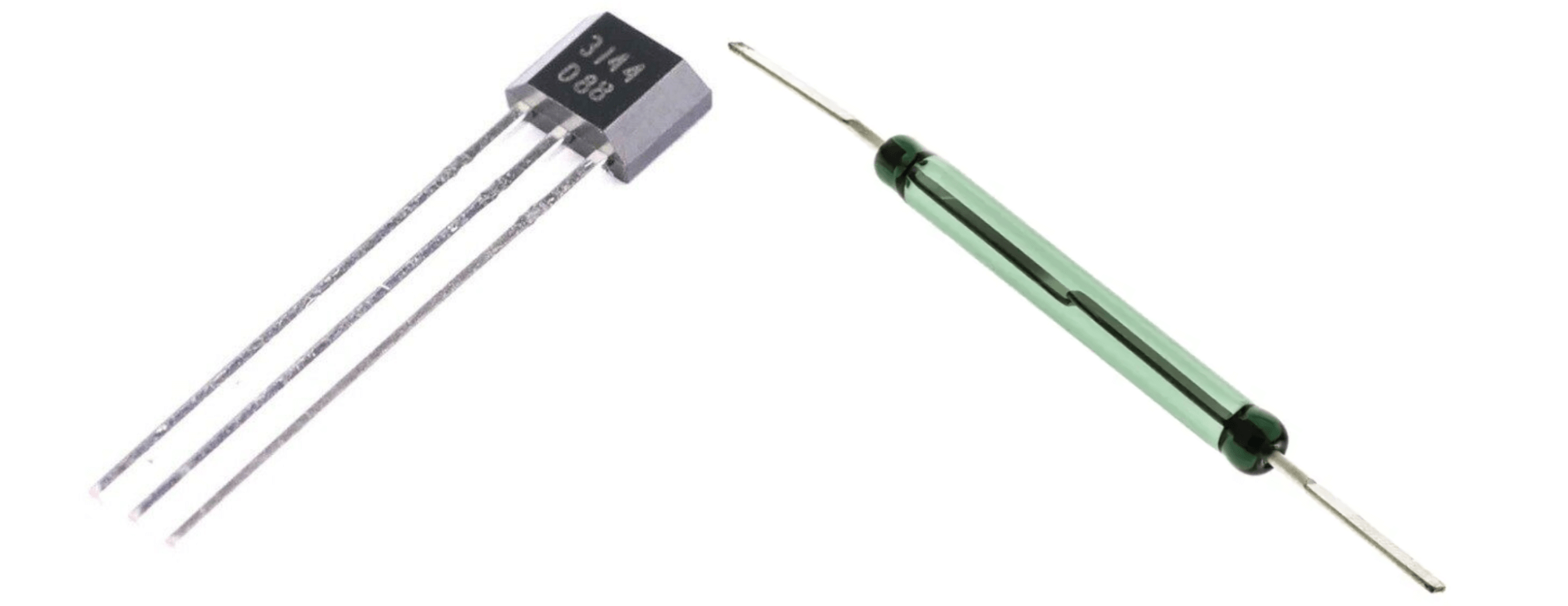

Obrázok 6: Porovnanie spínaču Reed so senzormi efektu haly

Senzory Hall Effect a spínače trstiny majú rôzne silné stránky a sú dobré pre rôzne použitia.Tu je jednoduché porovnanie ich hlavných bodov.

Spínačy trstiny poskytujú lepšiu elektrickú izoláciu, pretože sú mechanické a fyzicky oddeľujú svoje kontakty, keď sú otvorené.To znižuje riziko elektrického hluku a rušenia, čím sa spínače REED v situáciách, na ktorých záleží, záleží.

Spínačy trstiny majú pri uzavretí nižší elektrický odpor, zvyčajne až 0,05 ohmov.To znižuje stratu energie a teplo v obvodoch.Senzory efektu haly majú vyšší odpor, ktoré môžu byť stovky ohmov.Tento vyšší odpor môže viesť k väčším problémom s využitím energie a vykurovaniu, najmä v situáciách s vysokým prúdom.

Senzory Hall Effect potrebujú na prácu zložitejšie obvody.Potrebujú stabilný zdroj napájania a ďalšie časti, ako sú zosilňovače a regulátory napätia, aby vytvorili užitočný výstupný signál.Vďaka tomu je dizajn a náklady na systémy využívajúce senzory Hall Effect Senzors zložitejšie.Prepínače REED sú oveľa jednoduchšie a na pripojenie a prácu potrebujú iba dva vodiče, ktoré pôsobia ako priamy spínač v obvode bez toho, aby bolo potrebné externé napájanie alebo komplexné podporné obvody.

Senzory Hall Effect sú veľmi citlivé a rýchlo reagujú kvôli svojej prírodnej povahe, vďaka čomu sú ideálne na použitie, ktoré potrebujú presnú a rýchlu detekciu magnetického poľa.Reed prepínače, hoci sú o niečo pomalšie, reagujú dostatočne rýchlo na mnohé praktické použitie a môžu dobre fungovať v mnohých rôznych prostrediach, vrátane miest, kde by mohli dôjsť k výbuchom a tvrdým priemyselným prostredím.

Charakteristiky spínaču Reed: Spoľahlivosť a dlhá životnosť

Prepínače REED sú známe tým, že sú veľmi spoľahlivé a trvajú dlho.Spôsob, akým sa pohybujú mechanicky, nevyplácajú materiály použité v nich, čo výrazne zvyšuje ich trvanlivosť.To znamená, že časti vo vnútri spínača trstiny netrpia rovnakým poškodením, ktoré môžu spôsobiť zlyhanie iných mechanických spínačov.Hlavným dôvodom je minimálny fyzický pohyb, ktorý sa týka, keď prepínač funguje.Čepele trstiny sa jednoducho pohybujú smerom k sebe alebo od seba bez toho, aby bolo veľa mechanického trenia alebo napätia, čím sa zaisťuje, že vydržia dlho.

Dizajn spínačov trstiny obsahuje kontakty, ktoré sú zapečatené vo vnútri skleneného krytu.Toto tesnenie je veľmi dôležité, pretože udržiava kontakty mimo vonkajšieho prostredia a zastaví atmosférickú koróziu a nečistoty v tom, aby sa dostali a ovplyvnili výkon.Vďaka tomu sú spínače Reed obzvlášť dobré na použitie v miestach, kde vo vnútri skleneného puzdra udržiava stabilné vnútorné prostredie, ktoré chráni kontakty pred hrdze a iné typy chemických poškodení.

Dlhá životnosť prepínača trstiny je tiež ovplyvnená elektrickým zaťažením, ktoré spracováva.Spínače REED dokážu spravovať širokú škálu elektrických zaťažení, od veľmi nízkych po pomerne vysoké prúdy a napätie.Ak sa použijú v rámci svojich stanovených limitov, môžu prepínače trstiny vykonávať miliardy spínacích cyklov bez zlyhania.Je to preto, že kontaktné povrchy sú vyrobené tak, aby odolali elektrickému oblúku a jamkám, čo sú bežné dôvody, prečo iné prepínače zlyhávajú.Materiály použité pre kontakty, ako je volfrám alebo ródia, sa vyberajú pre ich pevnosť a odolnosť voči opotrebeniu.

• REED prepínače dokážu zvládnuť nízke aj vysoké elektrické zaťaženie

• Môžu vykonávať miliardy spínacích cyklov, ak sa používajú v odporúčaných limitoch

• Kontakty sú vyrobené zo silný

• Kontaktné povrchy sú navrhnuté tak, aby odolali poškodeniu elektrickými iskrami, čo im pomáha vydržať dlhšie

Pri výbere prepínačov Reed

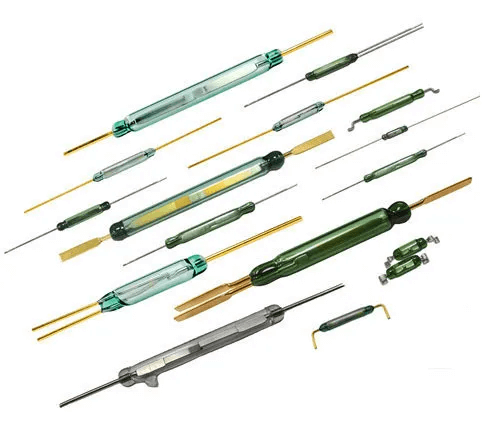

Obrázok 7: Rôzne typy spínačov trstiny

Pri výbere prepínačov Reed nájdete k dispozícii veľa návrhov a nastavení.Tieto rôzne typy sú vyrobené pre konkrétne použitia, čo zaisťuje, že každý druh vyhovuje rôznym potrebám.Jednoduché spínače Reed sú základné časti, ktoré nepotrebujú na prácu konštantný zdroj napájania.Vďaka tomu sú energie a užitočné na mnohé účely.

Niektoré špecializované typy, ako napríklad prepínače haly, sú navrhnuté pre úlohy nepretržitého snímania, ako sú senzory blízkosti alebo detektory rýchlosti.Na rozdiel od jednoduchých spínačov trstiny si vyžadujú ďalšie obvody a konštantný tok elektrického prúdu, aby fungoval.Vďaka tomu sú zložitejšie, ale vhodné pre úlohy, ktoré si vyžadujú pokračujúce monitorovanie a rýchle reakcie.

Populárne typy prepínača trstiny

Prepínače Arduino Reed: Používa sa v moduloch, počítadlách, rýchlostiach a relé.Sú to všestranné časti, ktoré dobre fungujú s mikrokontrolérmi Arduino pre rôzne projekty pre domácich majstrov a prototypovanie.

Vodotesné spínače trstiny: Vyrobené na spoľahlivú prácu vo vlhkom alebo vlhkom prostredí, vďaka čomu sú dobré pre vonkajšie aplikácie a morské vybavenie.

Elektrické spínače trstiny: Používa sa v obvodoch, ktoré potrebujú nízke až stredné napätie a prepínanie prúdu.

NC (normálne uzavreté) prepínače trstiny: Zostaňte zatvorené, kým sa nanáša magnetické pole, kedy otvoria obvod.

Magnetické trstinové prepínače: Citlivé na magnetické polia a používané v aplikáciách, kde je veľmi užitočná presná detekcia magnetického poľa.

Plastové trstiny: Obalené v plastových krytoch, poskytujúce osobitnú ochranu pred faktormi životného prostredia a mechanické poškodenie.

Vysoko prúdové prepínače trstiny: Postavený na zvládnutie väčších prúdov, vďaka čomu sú dobré pre priemyselné aplikácie, kde je potrebné vyššie prepínanie energie.

Zapuzdrené prepínače trstiny: Zapečatené v kryte, aby ste ich chránili pred tvrdými podmienkami prostredia a fyzickým poškodením.

Spínače valcových trstín: Tvarované pre ľahkú integráciu do rúrkových puzdier, ktoré sa často používajú v bezpečnostných systémoch a polohových senzoroch.

Spínače bistabilných trstín: Zostaňte vo svojom poslednom stave (otvorené alebo zatvorené), kým sa neuplatňuje magnetické pole opačnej polarity, vďaka čomu sú užitočné v aplikáciách, ktoré potrebujú stabilnú zachovanie štátu bez súvislej energie.

Zapálenie trstinových prepínačov: Podobne ako v prípade spínačov bistabilných zostávajú v prepínanom stave po odstránení magnetu, kým sa nanáša spätné magnetické pole.

Prepínače z trstín: Majte viac kontaktov a môžu prepínať medzi rôznymi obvodmi, vďaka čomu sú užitočné pri zložitých prepínaní.

Prepínač Hamlin Reed: Známy pre svoju spoľahlivosť a používa sa v rôznych priemyselných a automobilových aplikáciách.

Senzory: Nie technicky prepínače trstiny, ale často zahrnuté do podobných diskusií.Zistia prítomnosť magnetického poľa cez halový efekt a potrebujú nepretržitú energiu a ďalšie obvody.

Spínače mini trstiny: Malé a navrhnuté pre aplikácie s obmedzeným priestorom, ako sú zdravotnícke pomôcky a kompaktná elektronika.

Prepínače mikro: Dokonca menšie ako spínače Mini Reed, ktoré sa používajú vo veľmi kompaktných elektronických aplikáciách.

Každý typ prepínača Reed ponúka jedinečné výhody prispôsobené špecifickým potrebám, či už pre priemyselné, automobilové, spotrebné elektroniku alebo špecializované snímacie aplikácie.Pochopenie rozdielov medzi týmito typmi vám môže pomôcť zvoliť si správny prepínač Reed pre vaše konkrétne použitie, čím sa zabezpečí dobrý výkon a spoľahlivosť.

Záver

Spínače trstiny sú úžasné, pretože sú jednoduché, spoľahlivé a môžu sa použiť mnohými spôsobmi.Nachádzajú sa v každodenných predmetoch, pomáhajú ľuďom v bezpečí v zdravotníckych pomôckach a dobre fungujú v tvrdých priemyselných pracovných miestach.Keď sa dozvieme, ako fungujú, z čoho sú vyrobené a prečo sú užitočné, vidíme, prečo sa prepínače Reed často vyberajú nad inými možnosťami, ako sú senzory Hall Effect.Dokážu zvládnuť mnoho rôznych úloh, vydrží dlho a efektívne pracovať, vďaka čomu sú v dnešnej technológii nevyhnutnosťou.Keď budeme pokračovať vo vývoji nových gadgetov a nástrojov, prepínače Reed sa budú uistiť, že všetko funguje hladko a bezpečne.

Často kladené otázky [FAQ]

1. Na čo sa používa spínač Reed?

V mnohých veciach sa používa spínač trstiny.Pomáha v bezpečnostných systémoch zistiť, či sú dvere alebo okná otvorené.Používa sa v domácich spotrebičoch, ako sú práčky na kontrolu, či je veko zatvorené.V zdravotníckych pomôckach, ako je PillCam, pomáha ovládať, keď sa zariadenie zapne.Treedové spínače sa tiež používajú v automobiloch pre dverové senzory a v bicykloch na meranie rýchlosti.

2. Ako funguje prepínač toku trstiny?

Spínač toku trstiny funguje snímaním, či sa tekutina pohybuje.Má spínač trstiny a magnetický plavák.Keď sa tekutina pohybuje potrubím, plavák sa pohybuje a privádza magnet blízko spínača trstiny.Toto magnetické pole spôsobuje, že sa trstiny vo vnútri spínača spoja, zatvárajú obvod a ukazuje, že tekutina tečie.

3. Je spínač trstiny relé?

REED prepínač nie je relé.Obaja môžu ovládať obvody, ale spínač trstiny používa na otvorenie alebo zatvorenie obvodu magnety.Relé je spínač prevádzkovaný elektrinou, ktorý na presun spínača používa elektromagnet.

4. Ako aktivujete prepínač Reed?

Aktivujete spínač trstiny tým, že k nemu priblížite magnet.Magnet spôsobuje, že sa trstiny vo vnútri spínača pohybujú smerom k sebe, zatvárajú medzeru a dokončujú obvod.Keď vezmete magnet preč, trstiny sa oddeľujú a otvárajú obvod.

5. Ako skontrolujete, či funguje prepínač Reed?

Ak chcete skontrolovať, či prepínač Reed funguje, použite multimeter na meranie kontinuity.Vložte multimeterové vodiče na vodiče spínača trstiny.Keď privediete magnet blízko spínača, multimeter by mal ukázať uzavretý obvod (kontinuita).Keď presuniete magnet preč, multimeter by mal ukázať otvorený obvod (bez kontinuity).To ukazuje, že spínač Reed funguje správne.
