Kvalita (Q) Faktor: Rovnice a aplikácie

Faktor kvality alebo „Q“ je dôležitý pri kontrole, ako dobre induktory a rezonátory pracujú v elektronických systémoch, ktoré používajú rádiové frekvencie (RF).'Q' meria, ako dobre obvod minimalizuje stratu energie a ovplyvňuje rozsah frekvencií, ktoré systém zvládne okolo svojej hlavnej frekvencie.V systémoch s induktormi, kondenzátormi a vyladenými obvodmi znamená vyšší „Q“ obvod sa viac zameriava na špecifickú frekvenciu, čo je presnejšie.

Tento článok sa zameriava na úlohu faktora Q v rôznych oblastiach, ako sú RF obvody, mechanické systémy a optické technológie, ktoré ukazujú, ako ovplyvňuje šírku pásma, stabilitu signálu a energetickú účinnosť.Vysvetľuje, ako faktor Q ovplyvňuje veci, ako je kontrola šírky pásma, presnosť frekvencie, znižovanie hluku, udržiavanie oscilácií stabilných a znižovanie nežiaduceho pohybu.Článok tiež diskutuje o tom, ako sa faktor Q počíta v rôznych systémoch.

Katalóg

Obrázok 1: Faktor Q

Pôvod faktora kvality

Koncept faktora kvality alebo „Q“ prvýkrát predstavil K. S. Johnson z inžinierskeho oddelenia spoločnosti Western Electric Company začiatkom 20. storočia.Johnson skúmal účinnosť cievok pri prenose a prijímaní signálov a potrebuje spôsob, ako presnejšie zmerať svoj výkon.Aby to vyriešil, vyvinul faktor „Q“ ako číselný nástroj na hodnotenie toho, ako efektívne cievky vykonávajú v týchto aplikáciách.

Výber listu „Q“ nebol založený na žiadnom konkrétnom technickom zdôvodnení.Johnson to jednoducho vybral, pretože väčšina ostatných písmen už bola priradená k rôznym parametrom.Ukázalo sa, že táto náhodná voľba je celkom vhodná, pretože „Q“ by sa čoskoro spojil s kvalitou v elektronických obvodoch.Faktor „Q“ poskytol jasný štandard na zlepšenie výkonu v rôznych elektronických komponentoch, čo z neho robí skvelý koncept v tejto oblasti.

Vplyv faktora Q na návrh RF

Šírka pásma a selektivita frekvencie

Pri dizajne rádiových frekvencií (RF) je úlohou faktora Q, ako ovplyvňuje šírku pásma.Vysoký faktor Q vytvára úzku šírku pásma, ktorá je dôležitá, keď sa musíme zamerať na konkrétne frekvencie.Napríklad vo filtroch alebo vyladených zosilňovačoch pomáha úzka šírka pásma systému uzamknúť sa na určitej frekvencii a blokovať nežiaduce signály, čím sa znižuje interferencia.Táto presnosť je vhodná pre systémy, ako sú bunkové siete, satelitná komunikácia alebo radar, kde sa musia signály odosielať a prijímať pri presných frekvenciách s minimálnou chybou.

Niekedy je nižší Q Factor so širšou šírkou pásma lepší.Systémy, ako je Wi-Fi alebo televízne vysielanie, sa z toho ťažia z viacerých frekvencií alebo zložitých signálov.Nižšie Q Factor pomáha systému zvládnuť viac frekvencií a funguje flexibilnejšie, čo je dôležité v širokopásmovej komunikácii, kde flexibilita záleží viac ako presné riadenie frekvencie.

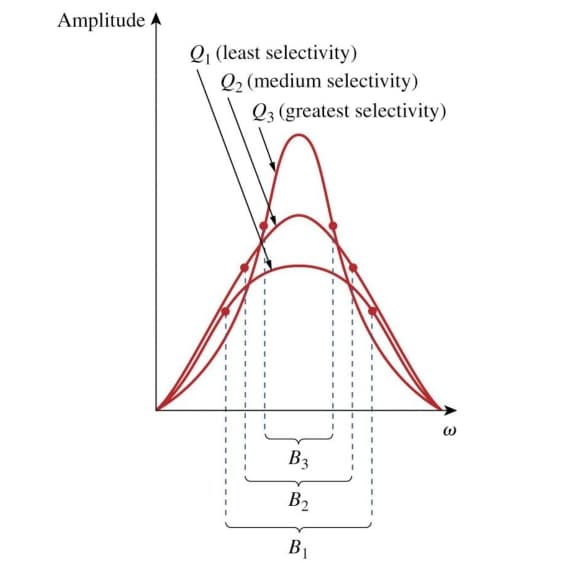

Obrázok 2: Šírka pásma a frekvencia pásma Q Factor

Zníženie fázového hluku a nežiaducich signálov

Faktor Q ovplyvňuje aj fázový šum v RF systémoch.Fázový hluk sa týka malých zmien vo fáze signálu, môže pokaziť kvalitu signálu a spôsobiť problémy, ako je jitter alebo nechcené signály.Oscilátor s vysokým Q môže znížiť fázový šum, čím sa vytvorí jasnejší a stabilnejší signál.Je to veľmi dôležité v systémoch, ako sú GPS, frekvenčné syntetizátory alebo vysokorýchlostná dátová komunikácia, kde aj malé chyby v signáli môžu spôsobiť veľké problémy.Znížením fázového šumu je vysoký faktor Q spoľahlivejší.

Okrem toho sú obvody s vysokým Q lepšie pri odmietnutí nežiaducich frekvencií, čím sa zabezpečí iba požadovaný signál.Je to užitočné v oblastiach, ako je lekárske zobrazovanie alebo vojenský radar, kde je mimoriadne dôležitý čistý a presný signál.

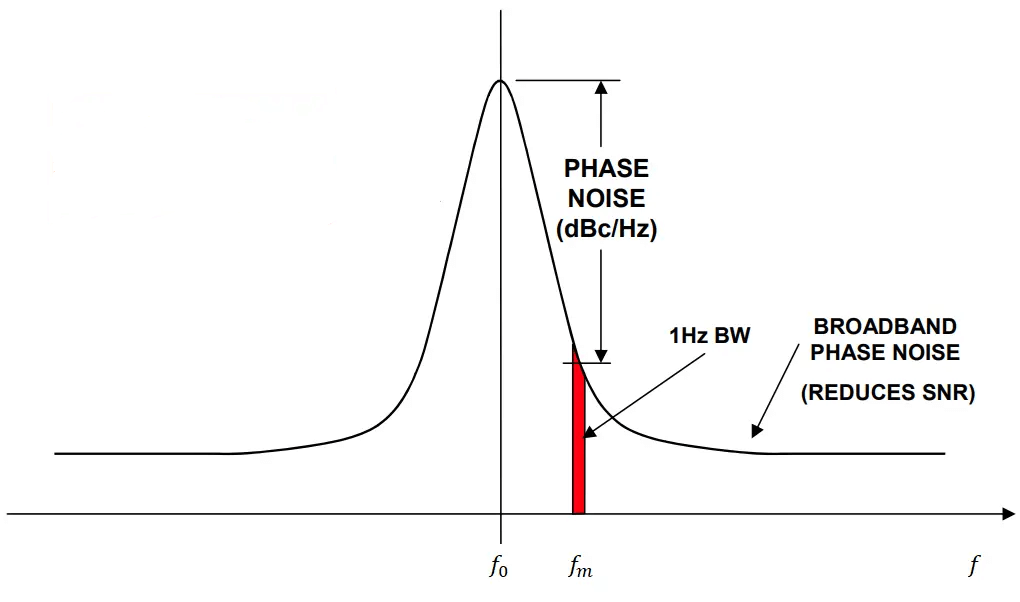

Obrázok 3: Meranie fázového šumu

Oscilácia a stabilita

Faktor Q ovplyvňuje aj to, ako dobre dokáže obvod udržať oscilácie (opakované signály) v rezonančných obvodoch.Vysoký faktor Q pomáha obvodu udržiavať oscilácie s minimálnou stratou energie, užitočné v systémoch, ktoré v priebehu času potrebujú stabilné signály, napríklad generátory RF hodín.Obvody s vysokým Q majú menšie tlmenie signálu, čo znamená, že oscilácie vydržia dlhšie, čo vedie k stabilnejšiemu výkonu.

V systémoch, ktoré musia reagovať rýchlo alebo pracovať v širokom frekvenčnom rozsahu, však môže byť problémom príliš veľa oscilácie.V týchto prípadoch pomáha nižší Q Faktor Q obvodu reagovať rýchlejšie a vyhnúť sa nadmernému zvoneniu, zlepšuje výkon v dynamických systémoch, ako sú adaptívne komunikačné siete.

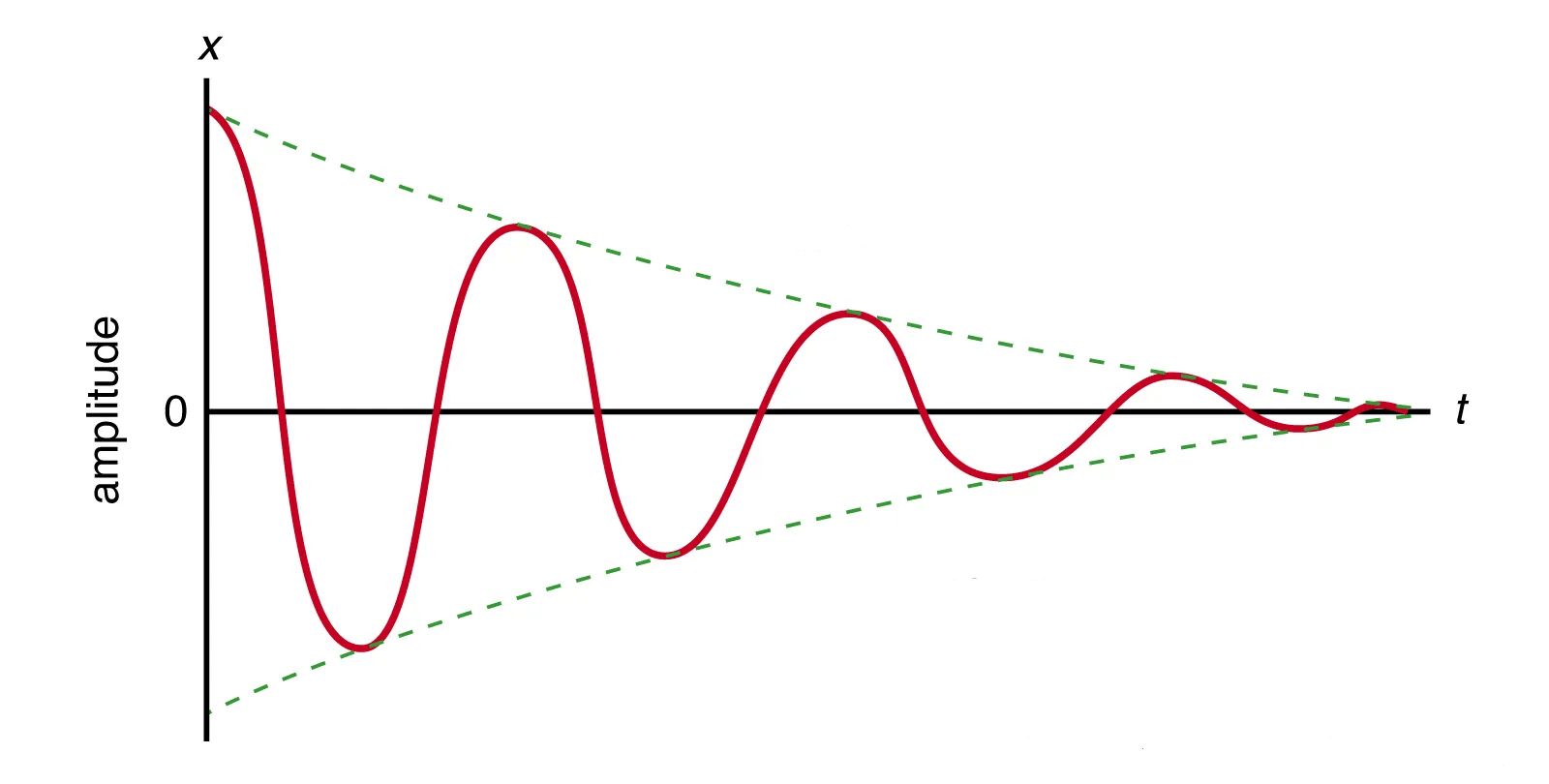

Obrázok 4: Oscilátor a Q Faktor

Vplyv kvalitného faktora na tlmenie

Kvalitný faktor (Quctor Q) meria stupeň tlmenia v systéme, priamo ovplyvňuje oscilácie a ako rýchlo sa systém po narušení stabilizuje.

Ak je obvod narušený, napríklad krokovým impulzom, jeho správanie môže spadať do jednej z troch kategórií v závislosti od faktora Q: nedostatočne prepadnutia, nadmerného tlmenia alebo kritického tlmenia.

V systémoch s vysokým Q -faktorom, Dostane sa.To spôsobuje, že systém bude kmitať dlhšie, pretože pri každom cykle stráca iba trochu energie.Oscilácie sa pomaly zmenšujú, takže zatiaľ čo systém zostáva aktívny dlhšie, usadenie sa tiež trvá viac času.Systémy s nedostatočnou štiepkou sú užitočné, keď chcete nepretržité oscilácie, napríklad v obvodoch alebo filtroch Radio Frekvencia (RF).

Ak je faktor Q nízky, nadmerne sa vyskytuje.V tomto prípade sa oscilácie rýchlo zastavia a systém sa vracia do normálu bez toho, aby sa odrazil tam a späť.Reagované systémy trvajú dlhšie, ale sú stabilnejšie, užitočné v systémoch, ktoré sa musia upokojiť bez ďalších kolísaní, ako sú riadiace systémy alebo elektronika.

Kritické tlmenie Stane sa, keď sa systém usadí čo najrýchlejšie bez kmitania.Je to perfektná stredná pôda medzi rýchlym a stabilným, vďaka čomu je ideálna pre veci ako zavesenie automobilov alebo nejakú elektroniku, kde chcete rýchlu a hladkú reakciu bez akéhokoľvek ďalšieho pohybu.

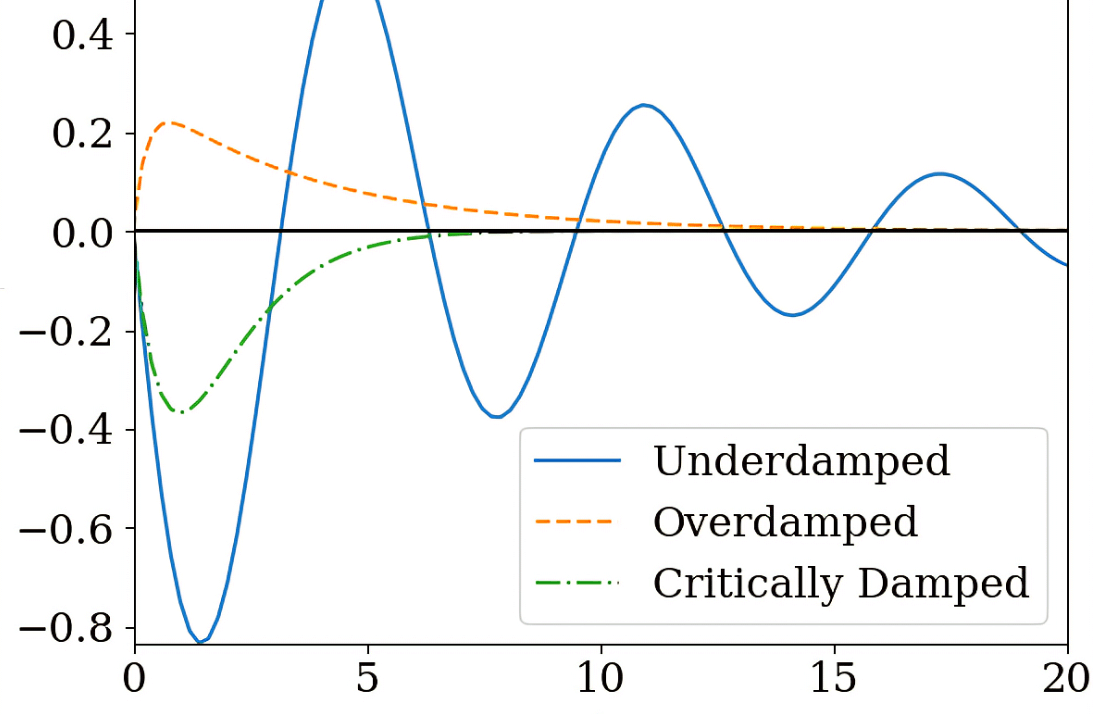

Obrázok 5: Nedombácie, nadmerné a kritické tlmenie

Matematické znázornenie faktora Q

V elektrických obvodoch (rezonančné obvody)

Pre rezonanciu Obvod RLC (ktorý zahŕňa rezistor, induktor a kondenzátor), faktor Q môže byť reprezentovaný ako:

Toto je možné napísať aj ako:

Kde:

R = odpor (meria stratu energie)

L = indukčnosť (meria, koľko magnetickej energie je uložená)

C = kapacita (meria, koľko elektrickej energie je uložená)

Vysoký faktor Q tu znamená, že obvod silne rezonuje a pomaly stráca energiu, zatiaľ čo nízky faktor Q znamená, že rýchlo stráca energiu.

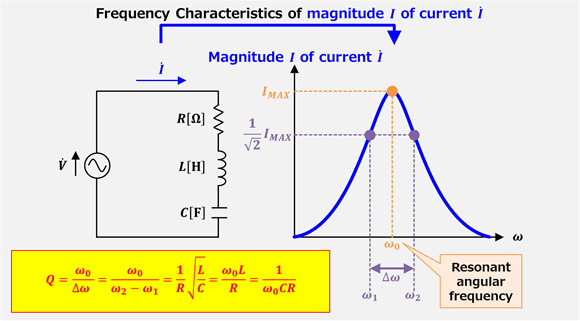

Obrázok 6: Q Faktor RLC série rezonančný obvod

V mechanických systémoch (oscilátory)

Pre mechanické systémy, ako je kyvadlo alebo systém s hmotnosťou, je faktor Q mierou toho, ako sú „tlmené“ alebo „nedotknuté“ oscilácie.

Vzorec je:

Toto je možné napísať aj ako:

Kde:

= Rezonančná frekvencia (frekvencia, kde systém najviac osciluje)

= Šírka pásma (rozsah frekvencií, pri ktorých systém rezonuje)

Vysoký faktor Q znamená menšiu stratu energie a ostrejšiu rezonanciu, zatiaľ čo nízky faktor Q naznačuje rýchlejšiu stratu energie a širšiu rezonanciu.

Obrázok 7: Meranie Q Factor pre mechanické systémy

V optike (dutiny a lasery)

V optických systémoch opisuje faktor Q ostrosť rezonancie v optických dutinách, ako sú tie, ktoré sa používajú v laseroch.Môže sa vypočítať podobne:

V optike táto vysoká Q znamená, že svetlo sa mnohokrát odrazí pred stratou energie a vytvára ostrú, dobre definovanú frekvenciu pre laserovú alebo optickú dutinu.

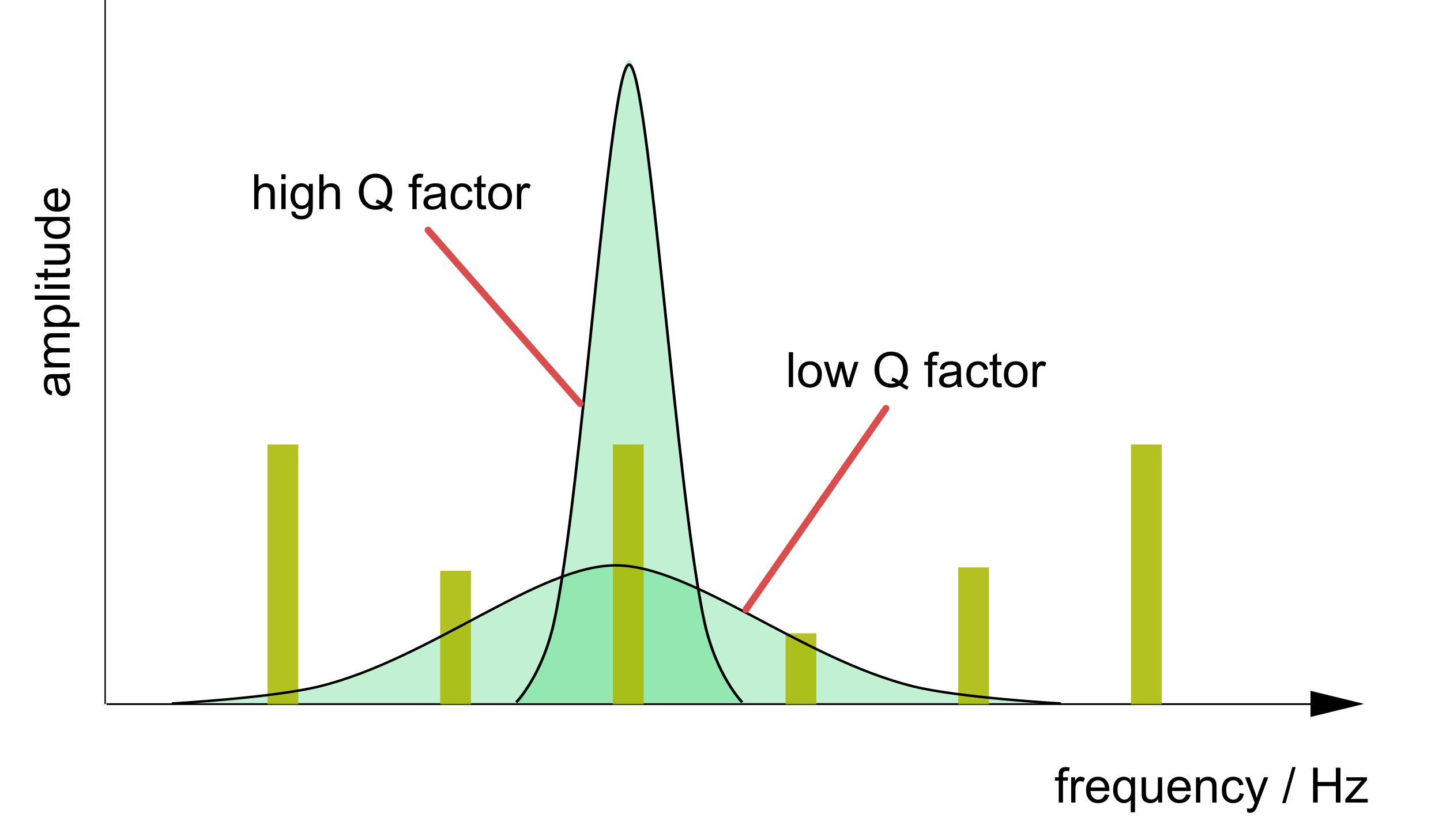

Obrázok 8: Faktor Q a ostrosť rezonancie

Vo filtroch (elektronické alebo akustické)

Faktor Q vo filtroch popisuje selektivitu alebo ostrosť priechodného pásma alebo rezonancie filtra.

Vzorec je:

Kde:

• Stredová frekvencia je frekvencia, pri ktorej je filter najviac selektívnejší.

• Šírka pásma je rozsah frekvencií, ktoré filter umožňuje.

Vysoký faktor Q vo filtroch znamená, že cez (selektívnejší) prechádza iba úzky rozsah frekvencií (selektívnejší), zatiaľ čo nízka Q umožňuje širší rozsah (menej selektívny).

Obrázok 9: Faktor Q vo filtroch

Ako vypočítať kapacitu a faktor Q?

Úlohou je navrhovanie ladiaceho obvodu pre rádiový prijímač, ktorý vyžaduje ostrú selektivitu, čo znamená, že musí účinne rozlišovať medzi rádiovými stanicami, ktoré sú blízko frekvencie.

Obvod by mal rezonovať pri 1 MHz a má indukčnosť 10 mikrohenov (10 uh) a odpor 5 ohmov.

Váš cieľ je určiť kapacitu pre obvod na dosiahnutie tejto rezonančnej frekvencie a vypočítať faktor kvality (Q), aby sa zabezpečilo, že obvod spĺňa požadované špecifikácie selektivity.

Najskôr vypočítajte rezonančnú frekvenciu.

Rezonančná frekvencia obvodu RLC je opísaná vzorcom:

Môžeme usporiadať rovnicu na vyriešenie kapacity C:

Po druhé, vypočítajte kapacitu.

Nahraďte dané hodnoty do vzorca.

• F0 = 1 MHz = 1 × 106 Hz

• L = 10 μh = 10 × 10 - 6H

Pomocou kalkulačky na zjednodušenie:

To znamená, že požadovaná kapacita je asi 2,533 picofarads.

Po tretie, vypočítajte faktor kvality (Q).

Faktor kvality Q je miera selektivity obvodu a vypočíta sa pomocou vzorca:

Nahradiť známe hodnoty:

Výpočet tohto výnosu:

Na dosiahnutie požadovanej rezonancie pri 1 MHz sa teda vyžaduje kapacita asi 2,533 PF.Faktor kvality obvodu je približne 280. Táto vysoká hodnota Q naznačuje, že obvod je vysoko selektívny, znamená to, že sa môže účinne naladiť na konkrétnu rozhlasovú stanicu a zároveň odmietnuť blízke stanice, ktoré sú blízko frekvencie.Vďaka tomu je obvod dobre vhodný pre aplikácie na ladenie rádio.

Faktor Q v mierne tlmenom systéme s hmotnosťou

Predstavte si základný systém s hmotnosťou-prsty zriadeným vo fyzickom laboratóriu.V tomto nastavení je hmotnosť (M) pripojená k pružine so špecifickou pružinovou konštantou (k).Hmotnosť sa môže pohybovať tam a späť pozdĺž povrchu bez trenia po presídlení z pokojovej polohy.

Systém pozostáva z hmotnosti (m) 0,5 kg, ktorá je spojená s pružinou s pružinovou konštantou (k) 200 N/m.Koeficient tlmenia (B) pre systém je 0,1 ns/m, čo naznačuje mierny odpor voči pohybu.Hmotnosť je posunutá o 0,1 m z rovnovážnej polohy, čím sa nastavuje počiatočné podmienky pre jeho pohyb.

Kmitajte

Prirodzená frekvencia (Ω₀): prirodzená frekvencia alebo frekvencia, pri ktorej systém osciluje bez akýchkoľvek tlmenia, je možné určiť pomocou vzorca:

kde k je pružina a M je hmotnosť.

Pomer tlmenia (ζ): Pomer tlmenia nám hovorí, do akej miery systém odoláva oscilácii.Vypočíta sa podľa rovnice:

kde b je koeficient tlmenia.

Tlmitá frekvencia (Ωₑ): Ak systém pociťuje tlmenie, frekvencia kmitania je o niečo nižšia ako prirodzená frekvencia.Tlmená frekvencia sa vypočíta:

Výpočty rezonančnej frekvencie a šírky pásma

Rezonančná frekvencia (): Toto je frekvencia, pri ktorej by systém kmitoval v neprítomnosti tlmenia.Súvisí s prirodzenou frekvenciou, Ω₀, By:

Šírka pásma (): Šírka pásma meria, ako sa rozširuje frekvenčný rozsah okolo rezonančnej frekvencie, kde systém stále osciluje s najmenej polovicou špičkového výkonu.Aproximácia pre šírku pásma je:

kde Q je faktor kvality systému.

Energetická dynamika

Energia uložená na jar: Potenciálna energia uložená na pružine, keď je hmota na maximálnom posunu (A), je daná:

Strata energie za cyklus: Strata energie dochádza v dôsledku tlmenia.Pre systémy s tlmením svetla sa energia stratená v jednom cykle môže aproximovať ako:

Výpočet faktora kvality (Q)

Faktor kvality, , naznačuje, ako je systém nedostatočne vyvrcholený, pričom vyššie hodnoty znamenajú menšiu stratu energie.Nájdete ho pomocou:

Aplikácia vzorcov s danými hodnotami

Pomocou parametrov pre pružinovú konštantu a posun :

Prirodzená frekvencia je:

Rezonančná frekvencia je potom:

Pre tlmiaci koeficient B = 0,1 ns/m:

Pri pomere tlmenia sa tlmená frekvencia stáva:

Energia stratená na cyklus je:

Nahradenie hodnôt pre uloženú energiu a stratu energie:

Takže v tomto systéme s hmotnosťou prúžky teda faktor kvality približne 500,76 ukazuje, že systém je iba mierne tlmený, čím stráca malé množstvo energie za cyklus.Má ostrú rezonanciu okolo 3,183 Hz, čo je vhodný pre experimenty, v ktorých je dôležitá pozorovanie dlhodobých oscilácií alebo rezonancie, napríklad v štúdiách rezonančných javov a účinkov tlmenia.

Výpočet faktora Q Filtru pásma v zvukových systémoch

Navrhujeme zvukový filter pre stereofónny systém, ktorý zdôrazňuje špecifický frekvenčný rozsah okolo 1 000 Hz.Tento druh filtra je užitočný, keď chceme vynášať určité inštrumentálne zvuky na hudobnej skladbe, ktorá by sa inak mohla stratiť okrem iných frekvencií.

Stredová frekvencia (): 1000 Hz (frekvencia, ktorú chceme zvýrazniť)

Šírka pásma (): 50 Hz (rozsah frekvencií povolených okolo stredovej frekvencie, od 975 Hz do 1025 Hz)

Aby sme určili ostrosť alebo selektivitu filtra, vypočítame jeho faktor Q.Vzorec pre Q Factor je:

Teraz pomocou našich parametrov:

Pripojenie ich do rovnice:

Faktor Q 20 znamená, že filter je vysoko selektívny.Umožňuje iba úzky pás frekvencií v blízkosti stredu (1 000 Hz).Je to ideálne pre zvukové situácie, v ktorých chcete, aby bol konkrétny nástroj vynikol, a zároveň minimalizoval rušenie z frekvencií mimo tohto pásma.

Keby bol faktor Q nižší, filter by umožnil prejsť širší rozsah frekvencií, čím by bol menej selektívny.V takom prípade by sa konkrétny zvuk, ktorý sa snažíte zdôrazniť, by sa mohol zmiešať s ostatnými frekvenciami v okolí, čím sa znížila jasnosť efektu.

Záver

Štúdium faktora Q v rôznych systémoch ukazuje, aké dôležité je pri ovplyvňovaní výkonnosti elektronických, mechanických a optických zariadení.Pomáha zlepšovať veci, ako je ostré ladenie v rádiových frekvenciách, a ukazuje signály jasnejšie a stabilnejšie v GPS a telekomunikáciách.Pozorne pri pohľade na to, ako ovplyvňuje tlmenie, oscilácie a využívanie energie, poskytuje užitočné nápady na budovanie lepších systémov.Keď sa technológia posúva vpred, bude vedieť, ako ovládať faktor Q, bude naďalej dôležitý pre pokrok, ako je satelitná komunikácia, lekárske nástroje a každodenná elektronika, pomôže týmto systémom uspokojiť moderné potreby a presadzovať limity toho, čo je možné.

Často kladené otázky [FAQ]

1. Čo sa na meranie používa faktor Q?

Faktor Q alebo faktor kvality meria, ako efektívne rezonátor, ako je elektrický obvod alebo mechanický systém, ukladá energiu v porovnaní s energiou, ktorú stráca za cyklus.Používa sa predovšetkým v kontextoch zahŕňajúcich oscilátory a rezonančné obvody, kde označuje tlmenie systému.Vyšší Q -faktor znamená menšiu stratu energie v porovnaní s uloženou energiou, čo naznačuje ostrejší rezonančný vrchol vo frekvenčnej odozve.

2. Aká je funkcia hodnoty Q?

Funkciou hodnoty Q je poskytnúť metriku na hodnotenie ostrosti rezonančného vrcholu systému.Kvantifikuje selektivitu a stabilitu rezonátora, napríklad vo filtroch, oscilátoroch a dutinách.Vysoká hodnota Q znamená, že zariadenie môže vybrať alebo odmietnuť frekvencie veľmi blízko k rezonančnej frekvencii, najmä v aplikáciách, ako sú filtre a oscilátory Rádio -frekvencie (RF) a oscilátory.

3. Čo je dobrý faktor Q?

„Dobrý“ faktor Q je závislý od kontextu, ktorý sa líši podľa aplikácie.V prípade aplikácií vyžadujúcich vysokú selektivitu, napríklad v pásmových filtroch alebo úzkopásmových antén, je žiaduci vysoký faktor Q (napr. Stovky alebo tisíce).Naopak, v prípade širokopásmových aplikácií je nižší Q Factor, ktorý má za následok širšiu šírku pásma a rýchlejšiu reakciu, zvyčajne výhodnejší.

4. Čo je faktor kvality žiarenia Q?

Faktor kvality žiarenia Q, najmä v kontexte antén, meria účinnosť antény pri vyžarovaní energie, ktorú dostáva.Porovnáva uloženú energiu v blízkom poli okolo antény s energiou vyžarovanou na ďaleké pole.Nižšie žiarenie Q označuje efektívnejšie žiarenie a širšiu šírku pásma, prospešné pre prenos širšieho rozsahu frekvencií.

5. Aký je faktor kvality v AC?

V obvodoch AC, faktor kvality opisuje, ako je nedostatočne vyvrcholený oscilátor alebo obvod.Vypočíta sa ako pomer reaktancie induktívnych alebo kapacitných prvkov k odporu v obvode.Vyššie Q v AC obvodoch naznačuje ostrejší rezonančný vrchol, čo znamená, že obvod je selektívnejší pre úzky rozsah frekvencií okolo jeho prirodzenej frekvencie.

6. Aká je výhoda faktora Q?

Medzi výhody vysokého faktora Q patrí zlepšená selektivita vo frekvenčnej diskriminácii, väčšia stabilita pri kontrole frekvencie a vyššia účinnosť ochrany energie počas oscilácií.Vďaka tomu sú komponenty s vysokým Q ideálnymi pre filtre, oscilátory a rezonančné obvody, kde sú dôležité presné riadenie frekvencie a minimálna strata energie.V prípade širších frekvenčných aplikácií môže byť nižšia Q prospešnejšia, pretože umožňuje širšiu prevádzkovú šírku pásma a rýchlejšiu prechodnú reakciu.
