Čo je to Pinout?

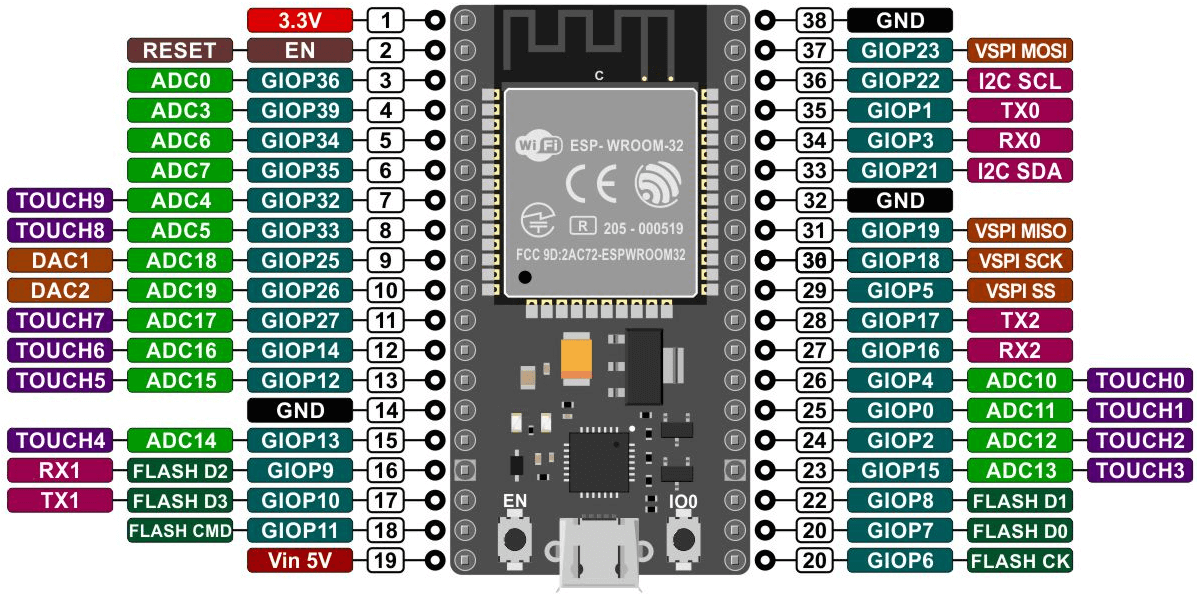

Obrázok 1: Pinout Diagram znázorňujúci elektrické pripojenia (kolíky) elektronickej časti alebo dosky obvodov

Tento diagram alebo zoznam, ktorý zobrazuje elektrické pripojenia (kolíky) v elektronickej časti alebo doske obvodov.Zobrazuje usporiadanie kolíkov a ich funkcií, ktoré slúži ako sprievodca na pripojenie a používanie zariadenia.Pinouts pomáhajú technikom, inžinierom a fandom správne identifikovať a spájať rôzne kolíky alebo terminály.

Pinouts sa uistite, že každý kolík je pripojený k správnemu terminálu, čím sa bráni problémom alebo poškodeniu.Napríklad počítačový napájací zdroj ukazuje, ktoré kolíky sú určené na zem a ktoré sú pre výkon +5 V, zabezpečujú správne pripojenia pre tlačidlo napájania a uzemňovacie vodiče.

Spravidla je diagram pinout stanovený v paralelnom formáte, pričom každý riadok predstavuje rovnaký typ pripojenia v rôznych stĺpcoch.Ak si chcete prečítať pinout, začnite z stĺpca vľavo a posuňte riadok po riadku doprava.Táto metóda pomáha presne sledovať každé pripojenie a vyhýbať sa chybám, ktoré by mohli viesť k nesprávnemu zapojeniu alebo poškodeniu zariadenia.

Pochopenie Pinout zahŕňa vedieť, čo predstavuje každý stĺpec a riadok, ako napríklad vstup, výstup, referencia napätia, analógové, digitálne signály a napájacie pripojenia.Každý riadok poskytuje konkrétne podrobnosti, ako je napätie, prúd a kapacita, aby sa zabezpečila kompatibilita a správna funkcia.Napríklad vstupný pinout podrobne popisuje rozsah vstupného napätia, prúd a kapacitu potrebnú komponentom, zatiaľ čo výstupný pinout popisuje výstupné napätie, prúd a kapacitu poskytnutú komponentom.

Napríklad štandardný USB Pinout obsahuje dve elektrické vedenia a dve signálne vedenia, ktoré špecifikujú, ktoré kolíky zodpovedajú + 5V, zemou (GND) a dátovými vedeniami (D + a D-).Podobne aj Pinout RS-232 pre sériovú komunikáciu medzi počítačmi a periférnymi zariadeniami definuje funkciu každého z 9 kolíkov, ako je prenos údajov, signály handshake a zem, pomáhajú pri nastavovaní a riešení problémov.

Časti pinout

Pochopenie častí pinout je veľmi užitočné pre správne používanie elektronických častí.Každá časť pinout pomáha správne identifikovať a spájať kolíky v elektronickom obvode.

Číslo kolíka

Číslo PIN je kľúčom na identifikáciu každého kolíka na komponente.Každý kolík je uvedený jedinečným číslom, zvyčajne zobrazeným v poriadku.Tento systém číslovania uľahčuje používateľom nájsť a odvolávať sa na konkrétne kolíky pri pohľade na diagram Pinout alebo pripojenie komponentov.

Názov kolíka

Názov kolíka hovorí, čo robí špendlík.Toto meno poskytuje okamžité informácie o úlohe PIN v obvode.Napríklad bežné názvy PIN môžu obsahovať „GND“ pre zem, „VCC“ pre napájacie napätie, „RX“ na prijímanie údajov v komunikačných rozhraniach a „TX“ na odosielanie údajov.

Popis PIN

Popis PIN poskytuje viac podrobností o kolíku, ako je jeho napätie, prúd alebo typ signálu.Tieto informácie pomáhajú porozumieť tomu, ako PIN funguje a zabezpečuje, aby sa používa v rámci svojich limitov.Napríklad opis PIN môže uviesť, že určitý kolík dokáže zvládnuť až 5 voltov a 1 amp prúdu alebo že je analógovým vstupom schopným čítaním rôznych úrovní napätia.

Pripojenie

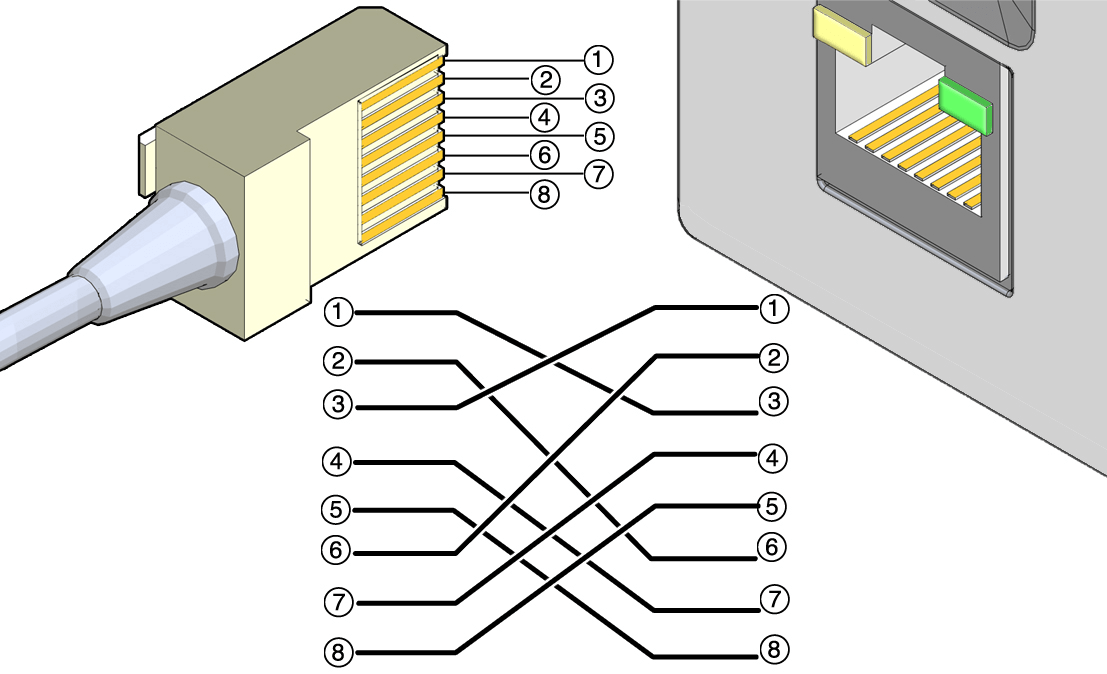

Obrázok 2: Schéma pripojenia pin pre ethernetový kábel a port

Sekcia pripojenia PIN ukazuje, ako je kolík pripojený k ostatným častiam alebo zariadeniam.To zahŕňa uvedenie, či je kolík vstupom alebo výstupom a opisuje jeho interakciu so zvyškom obvodu.Napríklad vstupný kolík na mikrokontroléri môže byť pripojený k senzora, zatiaľ čo výstupný kolík môže ovládať LED alebo relé.

Ako čítať pinout?

• Nájdite diagram Pinout: Vyhľadajte diagram Pinout alebo tabuľku pre konkrétny komponent, s ktorým pracujete.Tieto informácie sa zvyčajne nachádzajú v údajovom alebo technickom príručke od výrobcu.

• Študujte rozloženie PIN: Oboznámte sa s celkovým rozložením Pinout, vrátane čísel PIN a ich mien.Pinouts sa zvyčajne zobrazujú vo formáte mriežky, kde je každý kolík označený jedinečným číslom alebo písmenom.

• Pochopte funkcie PIN: Každý kolík má špecifickú úlohu, napríklad vstup, výstup, zem alebo energiu.Opatrne si prečítajte popisy PIN, aby ste pochopili funkciu každého kolíka.

• Preskúmajte pripojenia PIN: Skontrolujte, ako sa komponent pripája k iným komponentom alebo zariadeniam, aby sa zabezpečilo správne pripojenie každého kolíka, čím sa zabráni poruche alebo poškodeniu.

• Skontrolujte dataShet: Ak narazíte na akékoľvek neznáme pojmy alebo symboly pri štúdiu Pinout, objasnite si údajovú listinu.Datashety poskytujú podrobné vysvetlenia každého kolíka vrátane elektrických charakteristík, časovacích diagramov a príkladov použitia.

Tipy na čítanie pinouts

Pochopenie Pinouts umožňuje každému, kto pracuje s elektronikou, správne pripojiť rôzne komponenty.Tu je niekoľko praktických tipov, ktoré vám pomôžu lepšie čítať a porozumieť Pinouts:

• Venujte pozornosť typom pinov: PINS môžu mať rôzne funkcie, ako je napájanie, zem, vstup, výstup alebo komunikácia.Poznanie úlohy každého kolíka pomáha predchádzať nesprávnym pripojeniam.

• Používajte farebné kódy: Niektoré pinouty používajú štandardné farebné kódy na označenie rôznych funkcií, čo uľahčuje identifikáciu funkcií PIN.

• Čísla dvojitých krokov: Vždy overte čísla PIN, aby ste zaistili správne pripojenia, pretože chyby môžu poškodiť časti alebo spôsobiť poruchy.

• Poraďte sa s online zdrojmi: Online komunity a zdroje určené spoločnosti Electronics môžu poskytnúť ďalšie usmernenie a odpovedať na konkrétne otázky týkajúce sa Pinouts.

Praktické príklady pinoutov

Raspberry Pi GPIO Pinout

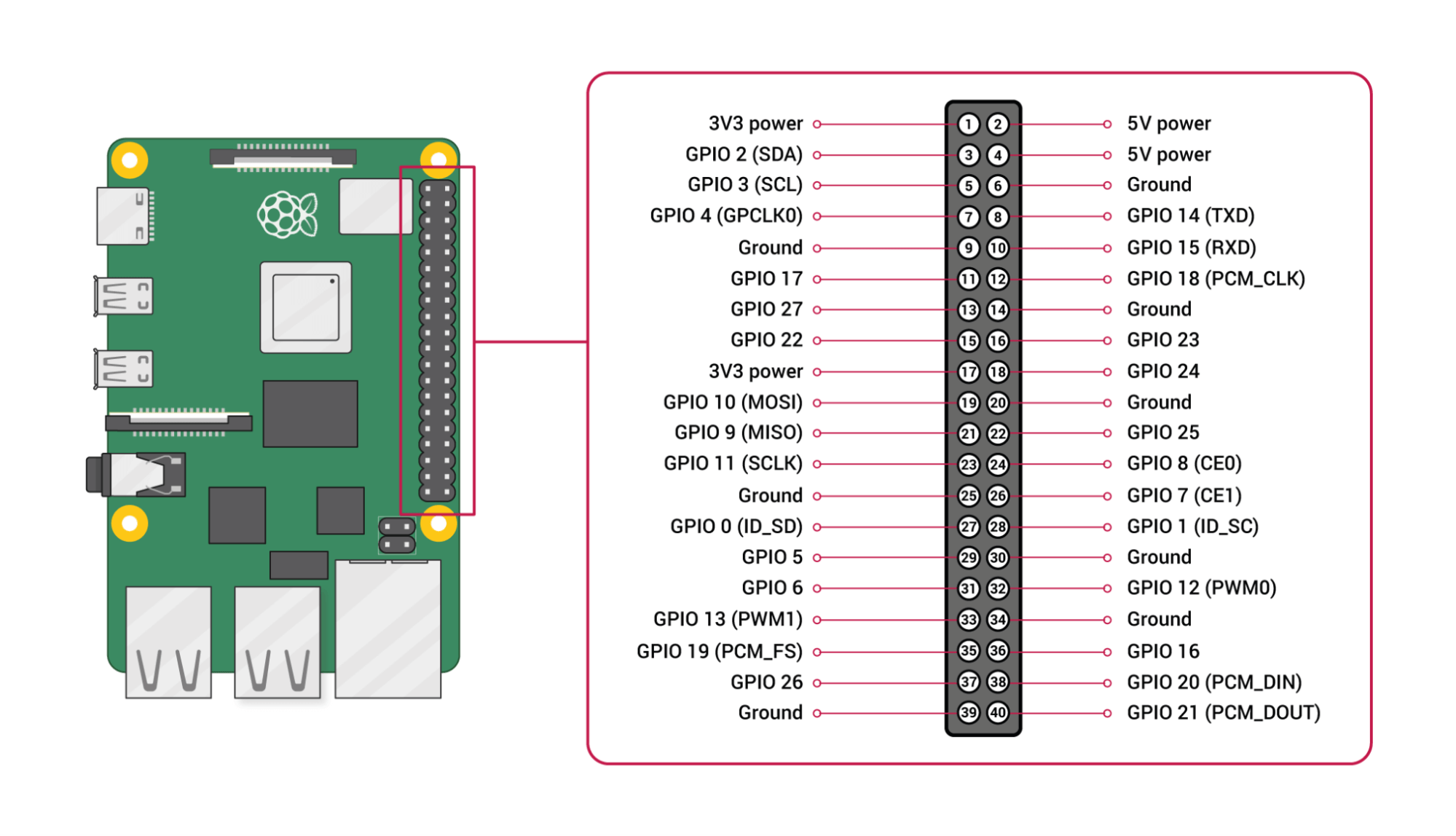

Obrázok 3: Raspberry Pi GPIO Pinout

Raspberry Pi je veľmi užitočný malý počítač, ktorý sa dá použiť pre mnoho rôznych projektov, ako je napríklad výroba vášho domu alebo stavebnejšie roboty.Jeho rozloženie PIN GPIO (Všeobecný vstup/výstup) poskytuje podrobné informácie o tom, čo robí každý kolík.

3,3 V Power: Poskytuje energiu častiam, ktoré potrebujú 3,3 V.

5V Power: Poskytuje energiu častiam, ktoré potrebujú 5V.

Ground (GND): Dáva cestu k návratu elektriny, čo pomáha udržiavať obvod dobre fungovať.

PIN GPIO sa používajú na digitálne vstupné a výstupné úlohy, ktoré umožňujú Raspberry Pi pripojiť sa a pracovať so senzormi, motormi a inými zariadeniami.

I2C Communication: Používa kolíky SDA (Data) a SCL (Clock) na pripojenie niekoľkých zariadení s iba dvoma vodičmi, vďaka čomu je ideálny pre senzory a ďalšie doplnky.

SPI Communication: Používa kolíky MOSI (Master Out Slave In), Miso (Master in Slave Out) a SCK (Serial Clock) PIN pre rýchle pripojenie k zariadeniam, ako sú karty SD a obrazovky.

Komunikácia UART: Používa kolíky TX (prenos) a rx (príjem) na sériovú komunikáciu s vecami ako GPS a moduly Bluetooth.

Výstupy PWM: Výstupy PWM (modulácia šírky impulzov) z určitých kolíkov GPIO vytvárajú signály, ktoré napodobňujú analógové signály, ktoré vám umožňujú ovládať veci, ako sú servo motory, iné motory a jas LED.

USB Type-C Pinout

Obrázok 4: USB Type-C Pinout

USB Type-C je flexibilný konektor používaný v smartfónoch, notebookoch a tabletoch.Dokáže spracovať dodávku napájania, prenos údajov a výstup videa cez jeden kábel.Rozloženie PIN je zložité, pričom každý kolík má špecifickú úlohu.

VBUS PIN dodáva energiu potrebnú na nabíjanie zariadení alebo na napájacie príslušenstvo.

PIN GND poskytuje pozemné pripojenie, ktoré je potrebné na dokončenie elektrických obvodov a zaistenie bezpečnosti.

CC (konfiguračný kanál) PINS Spravujte nastavenia pripojenia a dodávku napájania a rozhodujú o tom, koľko energie sa odosiela a akým smerom, na základe toho, čo potrebujú pripojené zariadenia.

D+ a D-PIN sú dátové riadky USB 2.0 zodpovedné za základný prenos údajov, zabezpečujú, aby konektor fungoval so staršími verziami USB.

Páry TX/RX (dátové riadky USB 3.1) sa používajú na prenos údajov s vyššou rýchlosťou, čo výrazne zvyšuje, ako sa dajú rýchlo odosielať a prijímať dáta.

PINS SBU1 a SBU2 sú ďalšie kanály používané pre alternatívne režimy, ako napríklad prenášanie zvukových signálov alebo iné špeciálne funkcie.Vďaka týmto kanálom je konektor USB typu C všestrannejším, čo mu umožňuje robiť viac ako len štandardný prenos údajov a dodanie energie.

VConn Pin poskytuje napájanie samotnému káblu, ktorý je potrebný pre káble, ktoré majú vstavanú elektroniku, ako sú zosilňovače alebo adaptéry signálu.

Multifunkčná povaha USB Type-C mu umožňuje poskytovať energiu, prenášať údaje pri vysokých rýchlostiach a podporovať ďalšie režimy, čo z neho robí univerzálny štandard pre pripojenie.Jeho dizajn umožňuje, aby bola zástrčka reverzibilná, čo zvyšuje jeho pohodlie a ľahké použitie.Táto adaptabilita a široká škála funkcií zabezpečujú, aby USB Type-C mohol vyhovieť meniacim sa potrebám moderných elektronických zariadení, v kombinácii mnohých úloh do jediného jednoduchého rozhrania.

Arduino nano pinout

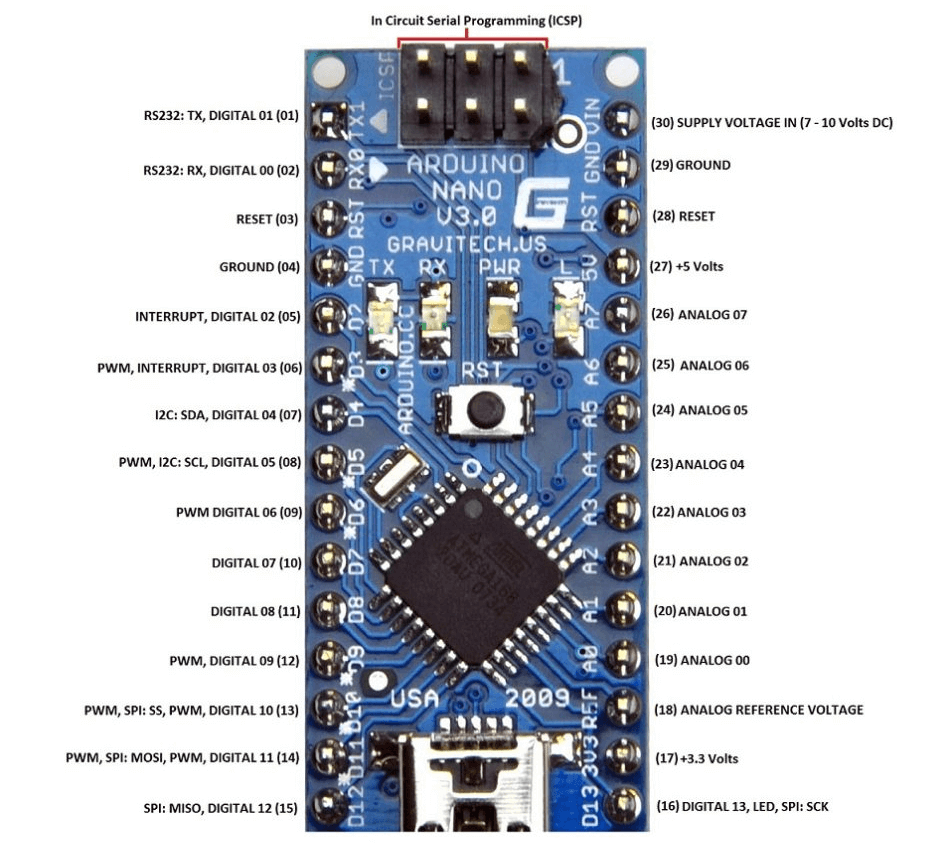

Obrázok 5: Arduino nano Pinout

Arduino nano je malá a veľmi populárna doska mikrokontrolérov, ktorá je obľúbená pre svoju malú veľkosť a schopnosť robiť veľa rôznych vecí v projektoch pre domácich majstrov.Pinout diagram Arduino nano zobrazuje rôzne pripojenia dostupné na doske, z ktorých každá má konkrétnu úlohu:

VIN: Vstup pre externé napájanie.Tento kolík vám umožňuje pripojiť externý zdroj energie k doske a poskytuje napätie, ktoré doska musí pracovať.

GND: pozemné pripojenie.Zemný kolík dokončí elektrický obvod a pomáha udržiavať úroveň napätia stabilné v celej doske.

5V: Poskytuje 5V výkonový výstup.Tento kolík poskytuje stabilných 5 voltov energie pre ostatné časti pripojené k doske, ako sú senzory a moduly.

3.3v: Poskytuje výstup výkonu 3,3 V.Podobne ako v prípade kolíka 5V, tento poskytuje stabilný 3,3 volty energie, ktoré niektoré senzory a zariadenia potrebujú.

Digitálne I/O kolíky: Všeobecný vstup/výstup.Tieto kolíky môžu byť nastavené na digitálne signály na čítanie (vstup) alebo na odosielanie (výstup).Používajú sa na spojenie rôznych častí, ako sú LED, tlačidlá a ďalšie.

Analógové vstupné kolíky: číta analógové signály.Tieto kolíky dokážu čítať rôzne úrovne napätia, čo umožňuje doske merať veci ako teplota, intenzita svetla a ďalšie analógové signály.

PWM (modulácia šírky impulzu): Používa sa na simuláciu analógového výstupu.Tieto špeciálne digitálne kolíky môžu fungovať ako analógový výstup rýchlo zapnutím a vypínaním signálu, ktoré sú užitočné na riadenie vecí, ako je rýchlosť motora alebo jas LED.

I2C (SDA, SCL): Komunikácia medzi integrovanými obvodmi.Tieto kolíky sa používajú na komunikáciu I2C, čo je spôsob, ako sa Arduino rozprávať s inými zariadeniami, ako sú senzory a displeje iba pomocou dvoch vodičov.

SPI (MISO, MOSI, SCK): Komunikácia so sériovými periférnymi zariadeniami.Tieto kolíky sa používajú na komunikáciu SPI, rýchly spôsob výmeny údajov medzi Arduino a inými zariadeniami, ako sú pamäťové karty a displeje.

UART (TX, RX): Komunikácia pre sériové údaje.Tieto kolíky sa používajú na komunikáciu UART, metódu odosielania a prijímania sériových údajov, ktoré sa zvyčajne používajú na rozhovor s počítačmi alebo inými mikrokontrolérmi.

Každý kolík na Arduino nano je očíslovaný a má konkrétnu úlohu, čo uľahčuje prepojenie vodičov a písanie kódu pre elektronické projekty.Toto nastavenie uľahčuje budovanie a programovanie vlastných elektronických zariadení, aj keď ste v elektronike noví.

RS-232 Pinout

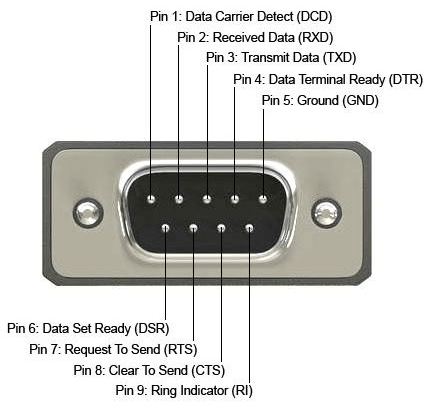

Obrázok 6: RS232 Pinout

Norma RS-232 popisuje, ako pripojiť zariadenia pomocou sériovej komunikácie.Bežne sa používa na pripojenie počítačov k modemom, tlačiarňam a iným zariadeniam.Štandard pôvodne používal 25-kolíkový konektor, ale dnes je bežnejší konektor 9-kolíka.Každý kolík v konektore RS-232 má konkrétnu úlohu:

PIN 1 (DCD): Detekcia nosiča údajov.Tento kolík povie zariadeniu, či je vytvorené pripojenie.

PIN 2 (RD): Prijaté údaje.Tento kolík prijíma údaje z iného zariadenia.

PIN 3 (TD): Prenášané údaje.Tento kolík odosiela údaje do iného zariadenia.

PIN 4 (DTR): Dátový terminál pripravený.Tento PIN signalizuje, že zariadenie je pripravené komunikovať.

PIN 5 (SG): Signálna zem.Tento kolík sa používa ako spoločný dôvod pre všetky signály, čo pomáha udržiavať pripojenie stabilné.

PIN 6 (DSR): Sada dát pripravená.Tento kolík naznačuje, že zariadenie na druhom konci je pripravené na komunikáciu.

PIN 7 (RTS): Žiadosť o odoslanie.Tento kolík žiada druhé zariadenie o povolenie na odosielanie údajov.

PIN 8 (CTS): Clear na odoslanie.Tento kolík poskytuje povolenie druhému zariadeniu na odosielanie údajov.

PIN 9 (RI): Indikátor krúžku.Tento PIN signalizuje, že telefónna linka zvoní.

Každý kolík má špecifickú úlohu, čo uľahčuje prepojenie a používanie zariadení na sériovú komunikáciu.

PS/2 Pinout

Obrázok 7: PS/2 Pinout

Pinout PS/2 sa vzťahuje na 6-kolíkový mini-din konektor používaný na pripojenie klávesníc a myší k počítačom.Každý kolík má špecifickú funkciu:

PIN 1: Dáta.Tento kolík odošle údaje z klávesnice alebo myši do počítača.

PIN 2: Nie je pripojený.Tento kolík sa nepoužíva.

PIN 3: Ground.Tento kolík dokončí elektrický obvod a pomáha udržiavať úroveň napätia stabilné.

PIN 4: VCC (Power, +5 VDC).Tento kolík poskytuje energiu potrebnú na prácu s klávesnicou alebo myšou.

PIN 5: Hodiny.Tento kolík odosiela časovacie signály, ktoré pomáhajú synchronizovať dátovú komunikáciu medzi klávesnicou alebo myšou a počítačom.

PIN 6: Nie je pripojený.Tento kolík sa nepoužíva.

Každý kolík má špecifickú prácu, čo uľahčuje pochopenie toho, ako klávesnica alebo myš hovorí s počítačom.

ATX napájací zdroj

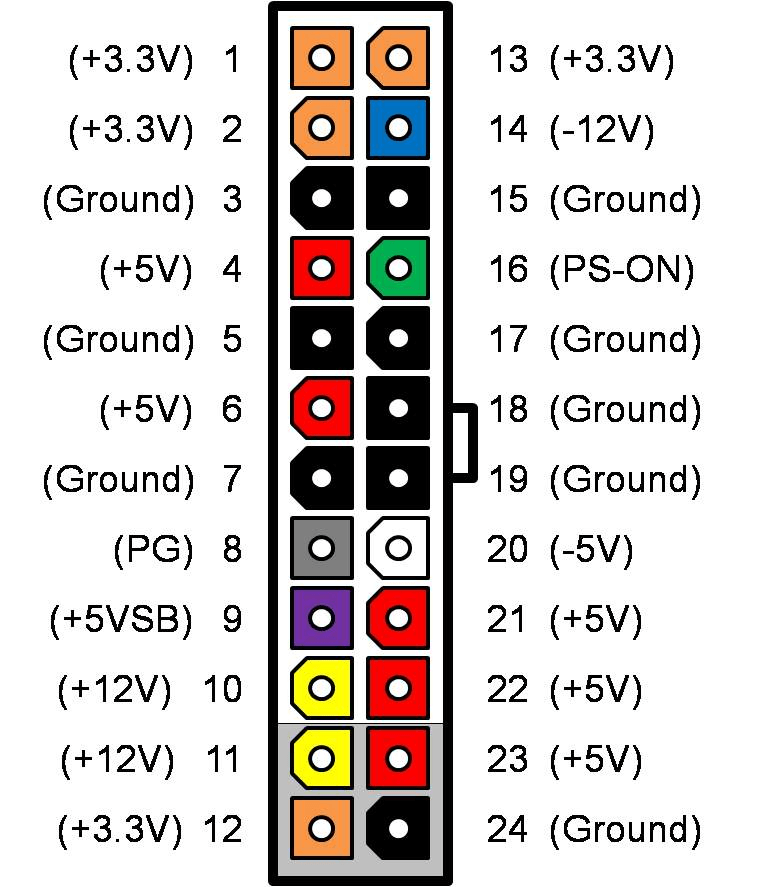

Obrázok 8: Pinout napájania ATX

Pinout napájacieho zdroja ATX je veľmi užitočný na pripojenie napájania k základným doskám počítača.20-kolíkový konektor obsahuje rôzne farebne kódované kolíky, z ktorých každý má konkrétnu úlohu:

PIN 1 (oranžová): +3,3V.Zásoby 3,3 voltov.

PIN 2 (oranžová): +3,3V.Zásoby 3,3 voltov.

PIN 3 (čierna): zem.Pripája sa k zemi.

PIN 4 (červená): +5V.Zásoby 5 voltov.

PIN 5 (čierna): zem.Pripája sa k zemi.

PIN 6 (červená): +5V.Zásoby 5 voltov.

PIN 7 (čierna): zem.Pripája sa k zemi.

PIN 8 (šedá): Power Good.Označuje, že sila je dobrá.

PIN 9 (Purple): +5V pohotovostný režim.Dodáva 5 voltov, aj keď je počítač vypnutý.

PIN 10 (žltá): +12v.Zásoby 12 voltov.

PIN 11 (oranžová): +3,3V.Zásoby 3,3 voltov.

PIN 12 (modrá): -12v.Dodáva záporných 12 voltov.

PIN 13 (čierna): zem.Pripája sa k zemi.

PIN 14 (zelená): PS_ON.Zapne napájanie.

PIN 15 (čierna): zem.Pripája sa k zemi.

PIN 16 (čierna): zem.Pripája sa k zemi.

PIN 17 (čierna): zem.Pripája sa k zemi.

PIN 18 (biely): -5V (ak je prítomný).Ak je k dispozícii, dodáva záporné 5 voltov.

PIN 19 (červená): +5V.Zásoby 5 voltov.

PIN 20 (červená): +5V.Zásoby 5 voltov.

Pochopenie Pinout ATX pomáha pri zostavovaní a riešení problémov s stolnými počítačmi.

VGA Pinout

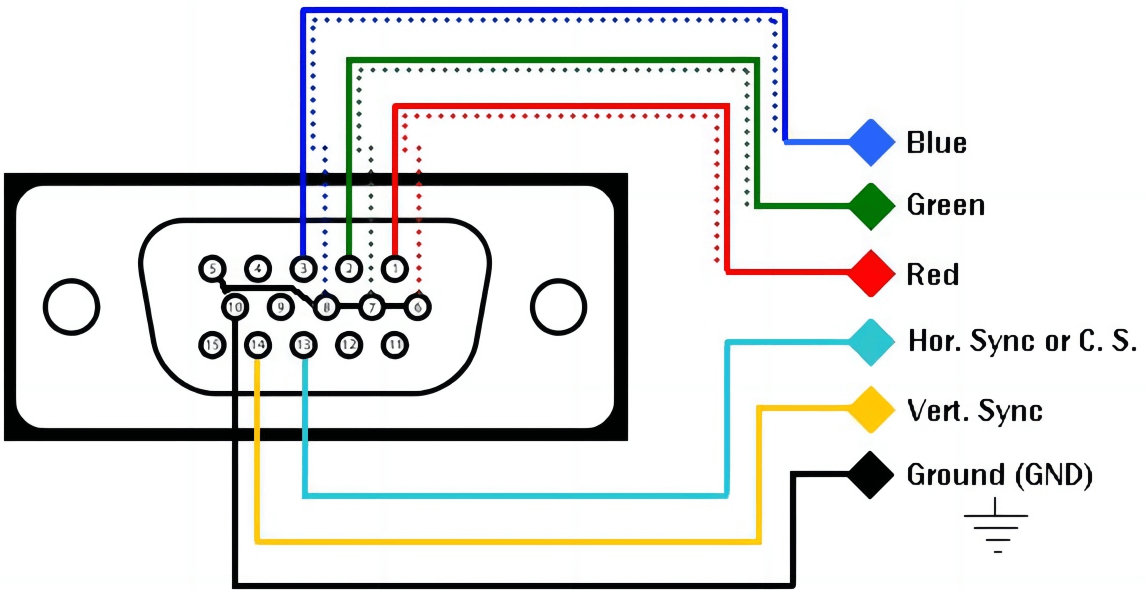

Obrázok 9: VGA Pinout

VGA Pinout vysvetľuje 15-kolíkový konektor používaný pre polia grafiky videa.Každý kolík má špecifickú úlohu a je farebne označený tak, aby zvládol rôzne signály týkajúce sa prenosu videa:

PIN 1: Červené video.Tento kolík nesie pre video signál červenej farby.

PIN 2: Zelené video.Tento kolík nesie pre video zelený farebný signál.

PIN 3: Modré video.Tento kolík nesie pre video signál s modrou farbou.

PIN 4: Vyhradené.Tento kolík sa nepoužíva a uchováva sa na budúce použitie.

PIN 5: Ground.Tento kolík je pripojený k zemi na dokončenie obvodu.

PIN 6: Červená zem.Tento kolík je pôdou pre červený farebný signál.

PIN 7: Zelená zem.Tento kolík je zemou pre zelený farebný signál.

PIN 8: Modrá zem.Tento kolík je zemou pre modrý farebný signál.

PIN 9: Key/PWR (nepoužíva sa).Tento kolík sa nepoužíva.

PIN 10: Ground.Tento kolík je ďalším pozemným pripojením na dokončenie obvodu.

PIN 11: Monitor ID Bit 0. Tento kolík pomáha počítaču identifikovať monitor.

PIN 12: Monitor ID bit 1/SDA.Tento kolík pomáha počítaču identifikovať monitor a používa sa aj pre údaje.

PIN 13: Horizontálna synchronizácia.Tento kolík vysiela horizontálny synchronizačný signál, aby sa obraz udržal horizontálne v riadku.

PIN 14: Vertikálna synchronizácia.Tento kolík vysiela vertikálny synchronizačný signál, aby sa obraz udržal vertikálne v linke.

PIN 15: Monitor ID bit 3/SCL.Tento kolík pomáha počítaču identifikovať monitor a používa sa aj pre hodinové signály.

Konkrétna úloha každého kolíka zaisťuje, že video signály sa odosielajú správne z počítača k monitoru, takže získate jasný a presný obraz.

Digitálne vizuálne rozhranie (DVI) Pinout

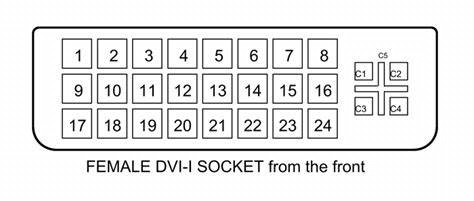

Obrázok 10: Pinout digitálneho vizuálneho rozhrania (DVI)

DVI Pinout sa používa na digitálne video pripojenia a opisuje 24-kolíkový konektor.Každý kolík má konkrétnu úlohu:

PINS 1-12: Toto sú dátové páry TMDS používané na vysokorýchlostný prenos údajov.Pomáhajú rýchlo presúvať video údajov.

PIN 13-16: Toto sú páry hodín TMDS.Pomáhajú udržiavať prenos údajov v synchronizácii.

PIN 17-24: Jedná sa o prepojenia pozemných a štítov.Pomáhajú udržiavať signál stabilný a znižujú rušenie.

Ďalšie kolíky: Tieto sa používajú pre nastavenie duálneho linku, čo umožňuje vyššie rozlíšenie.

DVI Pinout pomáha pri odosielaní jasného a kvalitného digitálneho videa.

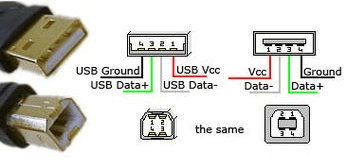

Universal Serial Bus (USB) Pinout

Obrázok 11: USB Pinout

USB Pinout pre typický konektor USB typu A má štyri farebne kódované kolíky, z ktorých každý má konkrétnu úlohu:

PIN 1 (červená): +5V (napájanie).Tento kolík poskytuje energiu potrebnú pre prácu USB.

PIN 2 (biely): dáta-.Tento PIN sa používa na odosielanie údajov zo zariadenia USB do počítača.

PIN 3 (zelená): dáta+.Tento kolík sa používa na prijímanie údajov z počítača do zariadenia USB.

PIN 4 (čierna): zem.Tento kolík sa používa na dokončenie elektrického obvodu a pomáha udržiavať hladinu energie stabilné.

Tieto kolíky uľahčujú dodávku energie a dátovú komunikáciu medzi zariadeniami USB a hostiteľmi.

Záver

Pinouts sú užitočné nástroje v elektronike, ktoré poskytujú jasné pokyny na správne pripojenie rôznych častí.Pochopenie čísel pinov, mien, popisov a pripojení pomáha predchádzať problémom a zaisťuje, že zariadenia správne fungujú.Dodržiavaním sprievodcu krok za krokom a praktickými príkladmi v tomto článku môžete efektívne čítať a používať pinouts, či už prácu na jednoduchých projektoch pre domácich majstrov alebo zložitejších úloh.Mastering Pinouts zlepšuje vašu schopnosť opraviť, navrhovať a vytvárať v neustále sa meniacom svete elektroniky, takže vás dobre pripravuje na to, aby ste s dôverou zvládli akýkoľvek projekt.

Často kladené otázky [FAQ]

1. Ako čítate diagram Pinout?

Nájdite čísla PIN a ich polohy na diagrame.Vyhľadajte štítky zobrazujúce funkciu každého kolíka, napríklad napájanie, zem, vstup alebo výstup.Priraďte každý kolík v časti s diagramom, aby ste zaistili správne pripojenia a vyhli chyby.

2. Čo je tabuľka pinout?

Tabuľka Pinout je graf, v ktorom sú uvedené kolíky elektronickej časti alebo konektora a ich funkcií.Zahŕňa čísla PIN, mená a popisy, pomáhajú používateľom porozumieť a nájsť správne pripojenia.

3. Čo znamená kolík v elektrickej energii?

Z elektrického hľadiska je špendlík malý kovový kontakt na elektronickej časti alebo konektore.Každý kolík umožňuje prúdenie signálov alebo napájania prúdiť do alebo z časti.PIN sú očíslované a majú špecifické funkcie, ako je odosielanie údajov, poskytovanie energie alebo uzemnenie.

4. Ako sa vám dal RJ45?

Ak chcete pripnúť konektor RJ45, usporiadajte osem vodičov v objednávke T568A alebo T568B.Pre T568B je objednávka: biela, oranžová, biela zelená, modrá, biela modrá, zelená, biela hnedá a hnedá.Vložte vodiče do konektora, uistite sa, že sú v správnych štrbinách a na ich zabezpečenie použite nástroj na zabezpečenie.

5. Aký je účel špendlíka?

Účelom špendlíka v elektronike je prepojiť elektrické signály alebo výkon.PIN nechajú rôzne časti obvodu alebo zariadenia komunikovať odosielaním údajov, napätia alebo prúdu.Každý kolík má špecifickú funkciu na zabezpečenie správneho fungovania časti alebo systému.
