Ako tranzistory poháňajú CPU: funkcia, vývoj a budúce technológie?

Dozviete sa, ako sa používajú v rôznych častiach CPU, ako sa počet tranzistorov v priebehu času rozrástol, problémy, ktoré prichádzajú s použitím toľkých z nich, a nové druhy tranzistorov, ktoré sa vyvíjajú pre budúce počítače.

Katalóg

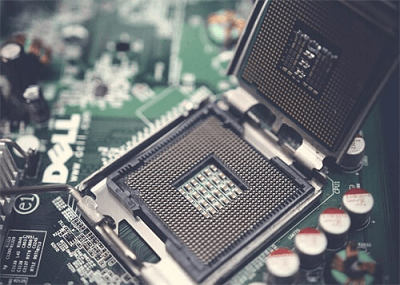

Obrázok 1. Tranzistor v CPU

Čo robia tranzistory v CPU?

Tranzistory sú základné komponenty, ktoré umožňujú digitálne výpočty.V moderných procesoroch, najmä CPU, pôsobia ako ultra rýchle prepínače, ktoré riadia, ako prúd tečie cez obvod.Toto prepínanie a vypínanie predstavuje binárne hodnoty, 1S a 0S, ktoré tvoria jazyk výpočtovej techniky.Pred tranzistormi sa použili vákuové trubice, ale boli veľké, pomalé a konzumovali príliš veľa energie.Tranzistory zmenili všetko.

V súčasnosti CPU väčšinou používajú typ nazývaný MOSFET (tranzistor poľa s kovovým oxidom-oxidom, ktorý je efektívny, ktorý je účinný aj vo veľkostiach nanometrov.MOSFET sú dodávané v dvoch typoch: NMO a PMO.

• NMOS sa zapne, keď sa na bránu aplikuje pozitívne napätie, čo umožňuje prejsť prúdom.

Obrázok 2. Diagram NMOS

• PMOS funguje opačným spôsobom, aktivuje sa s nízkym alebo negatívnym napätím brány.Mnohé z nich kombinujú obidve do obvodov CMOS, ktoré sú vysoko efektívne, pretože pri prepínaní stavov využívajú iba energiu.Táto kvalita ich robí ideálnymi pre vysokorýchlostné spracovanie s vysokou hustotou.

Obrázok 3. Schéma PMOS

Tranzistory v architektúre CPU

Každá časť CPU, ako napríklad aritmetická logická jednotka (ALU), riadiaca jednotka (CU), registre a vnútorné spojenia, je vyrobená z obvodov vyrobených z tranzistorov.Keď CPU dostane inštrukciu, tranzistory sa o ňu postarajú od začiatku do konca: dekódovanie inštrukcií, odosielanie riadiacich signálov, získanie správnych údajov, vykonávanie výpočtu a ukladanie výsledku.To všetko sa deje v miliardinách sekundy.Logické brány (vyrobené z tranzistorov) sa rozhodli, čo robiť na základe vstupných signálov, zatiaľ čo iné tranzistorové obvody (napríklad žabky) držia údaje na krátke obdobia.

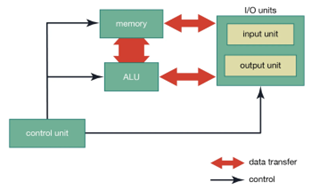

Obrázok 4. Bloková schéma architektúry CPU

Tranzistory v ALU (aritmetická logická jednotka)

ALU spracováva aritmetické a logické operácie, ako sú pridanie, odčítanie, porovnania a bitka logika.Tieto operácie sa vykonávajú logickými bránami (a alebo XOR atď.), Ktoré sú postavené zo skupín tranzistorov.

Napríklad úplná adder, ktorá sa používa v binárnom pridaní, pozostáva z desiatok tranzistorov a mnohokrát sa replikuje cez ALU na zvládnutie 32-bitových alebo 64-bitových vstupov súčasne.Mnohé optimalizujú tieto usporiadania pomocou techník, ako je logika výhľadov, na zníženie oneskorení a zlepšenie priepustnosti.Pretože ALU je jednou z najčastejšie prístupných komponentov pracovného zaťaženia výpočtov, jej výkon závisí od toho, ako dobre jeho usporiadanie tranzistorov minimalizuje latenciu a využitie energie.

Tranzistory v riadiacej jednotke (Cu)

Riadiaca jednotka je zodpovedná za riadenie toku inštrukcií vo vnútri CPU.Dekóduje pokyny a pošle signály do správnej časti procesora, aby ich vykonal.Tieto operácie sú riadené sieťami tranzistorov usporiadaných v logických obvodoch.

Načasovanie je veľmi dôležité.Tranzistorové žabky flops produkujú synchronizované hodinové signály, ktoré udržiavajú všetko v kroku.Keď sa CPU stanú pokročilejšími technikami, ako je potrubie a vykonávanie mimo objednávky, riadiaca logika sa stáva zložitejšou.Musí zvládnuť funkcie, ako je predikcia vetvy a detekcia chýb, ktoré závisia od presného a spoľahlivého správania tranzistora.

Tranzistory v registroch a pamäť vyrovnávacej pamäte

Registre uchovávajú údaje dočasne počas spracovania.Sú postavené z žabiek, z ktorých každá obsahuje niekoľko tranzistorov.Tieto bistabilné obvody udržiavajú trochu údajov stabilné, až kým ich nová hodnota nezmení.Vďaka tomu sú registre ideálne pre rýchly prístup k často používaným údajom alebo pokynom.

Pamäť vyrovnávacej pamäte, najmä L1 a L2, je vytvorená pomocou SRAM (Static RAM), kde sa každý bit ukladá pomocou šiestich tranzistorov.Tieto tranzistory musia byť starostlivo vyladené tak, aby vyvážili rýchlosť, využívanie energie a odpor voči rušeniu.Dokonca aj menšie rozdiely v napätí alebo úniku na miliardách tranzistorov môžu spôsobiť oneskorenia alebo korupciu údajov.Preto je kvalita tranzistora dôležitá pre rýchlosť aj stabilitu.

Vývoj počtu tranzistorov v CPU

Procesor Model	Prepustenie Rok	Tranzistor Počítať	Spracovanie Uzol	Opis
Zamerať 4004	1971	2 300	10 µm	Prvé komerčný mikroprocesor
Zamerať 8086	1978	29 000	3 µm	Základ Pre architektúru x86
Zamerať Pódium	1993	3.1 milión	800 nm	Superscalar architektúra
Zamerať Core i7-920	2008	731 milión	45 nm	Zavedený Mikroarchitektúra Nehalema
AMD Ryzen 9 5950x	2020	4.15 miliardy	7 nm	16-jadra CPU spotrebiteľa
AMD Threadripper 3990x	2020	39,5 miliardy	7 NM (viacnásobný chiplet)	64 jadra Hedt
Jablko M1 ultra	2022	114 miliardy	5 nm	Vysoký Počet tranzistorov prostredníctvom prepojenia čipu

Prečo viac tranzistorov znamená lepší výkon?

Na najzákladnejšej úrovni slúži každý tranzistor v CPU ako binárny prepínač.Môže to byť zapnuté alebo vypnuté, čo predstavuje 1 alebo 0 v binárnom kóde.Tranzistory sa kombinujú tak, aby vytvorili logické brány, ktoré zase formujú obvody, ktoré vykonávajú výpočty, ukladajú údaje a prijímajú rozhodnutia.Zvýšenie počtu tranzistorov v procesore otvára niekoľko výkonnostných výhod:

• Zložitejšie obvody: S viac tranzistormi môžu navrhnúť sofistikovanejšie spracovateľské jednotky.Napríklad môžu pridať ďalšie jadrá, vylepšiť jednotky predikcie pobočiek a integrovať väčšie aritmetické jednotky na efektívnejšie zaobchádzanie s komplexnými pokynmi.

• Väčší paralelizmus: Väčší tranzistorový rozpočet umožňuje súčasne fungovať viac vykonávacích jednotiek.To znamená, že CPU dokáže súčasne spracovať viac pokynov alebo vlákien, čo zvyšuje multitasking a paralelný výpočtový výkon.

• Väčšie vyrovnávacie pamäte: Viac tranzistorov umožňuje zahrnutie väčšej a pokročilejšej pamäte vyrovnávacej pamäte.Väčšie cache pomáhajú ukladať často prístup k údajom bližšie k procesoru, znižujú latenciu a zlepšujú priepustnosť tým, že sa vyhnú pomalšiemu prístupu hlavnej pamäte.

• Vylepšené riadenie energie: Extra tranzistory umožňujú integráciu jemnozrnných obvodov riadenia energie.Tieto obvody môžu vypnúť neaktívne časti CPU alebo dynamicky upravovať napätie a frekvenciu na základe pracovného zaťaženia, čím sa zlepší energetická účinnosť bez obetovania výkonu.

• Integrácia na čipoch: Ďalšie tranzistory podporujú integráciu predtým samostatných komponentov, ako sú radiče pamäte, grafické jednotky a AI urýchľovače, priamo na CPU Die.Tým sa znižuje oneskorenie komunikácie a zvyšuje výkon pre konkrétne pracovné zaťaženie.

Ako CPU spracúva údaje?

CPU vykonáva úlohy dodržiavaním systematickej sekvencie známej ako cyklus-exekučný cyklus načítania.Počas každej fázy tejto slučky pracuje nespočetné množstvo tranzistorov, aby spravovali riadiace signály, posunuté logické stavy a vykonávanie výpočtov.Tieto malé prepínače umožňujú, aby CPU dokončil operácie s neuveriteľnou rýchlosťou a presnosťou.

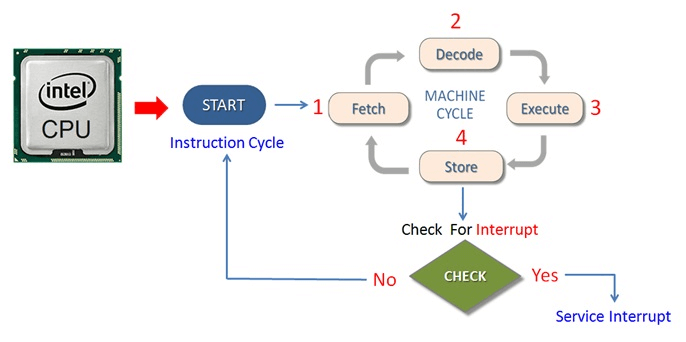

Obrázok 5. Schéma cyklu načítania-decode-koncertu

1. Načítať

Cyklus sa začína, keď riadiaca jednotka zhromažďuje ďalšiu inštrukciu z pamäte.Táto inštrukcia sa nachádza v mieste určenom programovým počítadlom (PC), ktoré sleduje aktuálnu pozíciu CPU v toku inštrukcií.Inštrukcia sa potom presunie do inštruktážneho registra (IR) na ďalšie spracovanie.Tranzistory v pamäťových a riadiacich obvodoch pôsobia ako prepínače a zosilňovače, čo umožňuje rýchle a spoľahlivé vyzdvihnutie pokynov.

2. Dekód

Po načítaní sa inštrukcia odovzdáva do dekodéra inštrukcií, ktorý prekladá binárny OPCode a určuje, akú operáciu by CPU mala vykonávať, ako napríklad vykonávanie aritmetických, logických, prenosových údajov alebo zmeny riadiaceho toku.Tranzistory v riadiacej jednotke aktivujú príslušné interné trasy, čo umožňuje zodpovedajúcim spôsobom reagovať komponenty, ako sú registre, autobusy a logické bloky.Celý tento proces dekódovania sa spolieha na tranzistorové siete a logické brány, ktoré generujú potrebné riadiace signály.

3. Vykonajte

Vo fáze vykonávania vykonáva CPU zadanú operáciu.Pre výpočty zvládne prácu aritmetická logická jednotka (ALU).ALU, postavený z vrstiev logických brán a tranzistorov, vykonáva úlohy, ako je sčítanie, odčítanie, logické porovnania a bitové operácie (napr. OR, OR XOR).Vstupné údaje z registrov, okamžitých hodnôt alebo pamäte sú smerované cez tieto tranzistorové obvody s presným načasovaním, čo umožňuje rýchle a efektívne vykonávanie.

4. Sklad

Po operácii sa výsledok uloží buď v registri alebo v pamäti.Tranzistory sú opäť dôležité na smerovanie toku údajov a ukladanie výsledku bez chýb.Komponenty, ako sú žabky a bunky SRAM, závisia od tranzistorových stavov, aby spoľahlivo uchovávali binárne informácie, čím sa zabezpečí, aby sa výstup presný presný pre ďalšie kroky zachoval.

5. Prírastok

Nakoniec sa počítadlo programu aktualizuje, aby sa pripravila na ďalšiu inštrukciu.V jednoduchých sekvenciách to zahŕňa zvýšenie adresy pevnou hodnotou.V prípadoch týkajúcich sa skokov alebo vetiev je počítač preradený novou adresou založenou na výsledkoch inštrukcií.Tieto aktualizácie sú spravované riadiacou logikou z tranzistorov, ktoré hodnotia podmienky a generujú signály, ktoré usmerňujú tok programu.

Tranzistorové výzvy v modernom dizajne CPU

• Únik a vypustenie energie

Drobné tranzistory môžu unikať prúdom, aj keď sú vypnuté, najmä v dôsledku kvantových efektov.Tento nečinný únik zvyšuje spotrebu energie.Na zníženie plytvanej energie používajte techniky, ako je napájacie hradlovanie (deaktivácia nevyužitých častí), DVF (nastavovacie napätie a frekvencia) a hradlovanie hodín (pozastavenie neaktívnych obvodov).

• Generovanie tepla

Husto zabalené tranzistory vytvárajú lokalizované horúce miesta.Bez efektívneho chladenia môžu spomaliť výkon alebo spôsobiť trvalé poškodenie.Moderné CPU to počítajú s teplotnými senzormi, automatickým škrtiacim a chladiacim systémom, ako sú rozmery tepla, parné komory alebo kvapalné chladenie.

• Starnutie

Tranzistory sa v priebehu rokov degradujú v dôsledku účinkov, ako je migrácia kovov a rozpad izolácie.Toto starnutie môže znížiť výkonnosť alebo spôsobenie zlyhaní.Zostavte bezpečnostné marže a implementujte systémy na korekciu chýb, aby ste zaistili spoľahlivú a dlhodobú prevádzku.

• Pomalšie prepojenia

Zatiaľ čo tranzistory sa naďalej znižujú, vodiče, ktoré ich spájajú, sa tiež nezmenia.Tieto prepojenia odolávajú elektrickým tokom a zavádzajú oneskorenia signálu.Toto spomalenie sa dá zmierniť reorganizáciou signálnych ciest a vložením vyrovnávacích pamätí na urýchlenie komunikácie.

• Limity litografie a výroby

Tradičná fotolitografia sa snaží definovať prvky menšie ako svetlo, ktoré používa, čo spôsobuje skreslenie a defekty okrajov.Littografia extrémnej ultrafialovej (EUV) pomáha to vyriešiť, ale je to drahé a technicky náročné a zvyšuje výrobné náklady.

• Vyvažovacia rýchlosť, energia a teplo

CPU musia dodávať rýchlosť bez toho, aby konzumovali príliš veľa energie alebo prehriatia, tvrdý kompromis, najmä v aplikáciách mobilných a dátových centier.Inovácie, ako je tmavý kremík (vypnutie nevyužitých oblastí), adiabatické výpočty (logika nízkoenergetickej) a hardvérové ​​urýchľovače zlepšujú energetickú účinnosť pri zachovaní výkonu.

Pokročilé tranzistorové technológie

Keďže tradičné ploché (planárne) tranzistory dosahujú svoje fyzické limity, vyvíjajú sa nové a pokročilejšie návrhy.Tieto nové typy tranzistorov pomáhajú čips rýchlejšie, menšie a efektívnejšie.

Finfets

Finfets sú jedným z najpoužívanejších pokročilých tranzistorových návrhov dnes.Namiesto toho, aby boli ploché ako staršie tranzistory, majú FinFets tenkú vertikálnu štruktúru v tvare plutvy, ktorá sa vyskytuje z povrchu čipu.Časť, ktorá riadi elektrický prúd, nazývaný brána, sa ovinie okolo tejto plutvy na troch stranách.Táto konštrukcia obalu dáva bráne väčšiu kontrolu nad tokom elektriny, čo pomáha znižovať nežiaduci únik a robí tranzistor spoľahlivejším.Kvôli lepšiemu výkonu a použitiu nižšej energie sa FinFets teraz používajú v mnohých smartfónoch, notebookoch a inej modernej elektronike.Najprv sa objavili v technológiách 22nm čipových technológií a škálovali sa na ešte menšie veľkosti.

Tranzistory brány (GAA)

Tranzistory GAA sú vylepšenou verziou FinFets.Zatiaľ čo Finfets zabalte bránu okolo troch strán kanála, tranzistory GAA idú o krok ďalej: brána úplne obklopuje kanál zo všetkých strán.Táto „všestranná“ kontrola uľahčuje riadenie toku elektriny a zníženie straty energie.Tranzistory GAA často používajú dizajn nazývaný „nanosheets“ alebo „nanovlákna“, kde je kanál rozdelený do tenkých vrstiev alebo drôtov a brána sa okolo každého z nich ovinie.To umožňuje presnejšie vyrovnanie a využitie výkonu ako kedykoľvek predtým.Očakáva sa, že technológia GAA bude kľúčovou súčasťou čipov postavených z 3-nanometrov a menších procesov, vďaka čomu budú budúce zariadenia rýchlejšie a energeticky účinnejšie.

Tranzistory uhlíkových nanotrubíc a grafénových tranzistorov

Uhlíkové nanotrubice sú malé valce vyrobené z atómov uhlíka s neuveriteľnými elektrickými a tepelnými vlastnosťami.Môžu zapínať a vypínať rýchlejšie ako kremík a môžu byť oveľa menšie, čo umožňuje, aby sa viac tranzistorov zmestili do rovnakého priestoru.Grafén je super tenká vrstva uhlíka, iba jeden atóm.Je mimoriadne silný, flexibilný a veľmi efektívne vykonáva elektrinu.Tieto materiály by mohli viesť k rýchlejším, menším a chladnejším čipom.Avšak budovanie tranzistorov s nanotrubicami alebo grafénom je veľmi ťažké, pretože výrobný proces musí byť mimoriadne presný.Dokonca aj najmenšia chyba môže zničiť malé štruktúry.

Kvantové tranzistory

Kvantové tranzistory fungujú veľmi odlišne od tradičných.Namiesto používania bežných elektrických bitov, ktoré sú buď 0 alebo 1, používajú qubits, kvantové bity, ktoré môžu byť 0, 1 alebo obidve súčasne vďaka podivnej vlastnosti nazývanej superpozícia.Môžu byť tiež zapletené, čo znamená, že stav jedného chitva môže závisieť od stavu iného, ​​bez ohľadu na to, ako ďaleko sú od seba.Z tohto dôvodu môžu kvantové tranzistory spracovávať paralelne veľké množstvo informácií, čo pravidelné počítače nemôžu robiť.Vďaka tomu sú perfektné pre úlohy, ako je zlomenie šifrovania, simulácia molekúl alebo riešenie zložitých matematických problémov.

Neurromorfné tranzistory

Neuromorfné tranzistory sú navrhnuté tak, aby sa správali ako neuróny a synapsie.V mozgu neuróny posielajú signály navzájom cez malé medzery nazývané synapsie.Neuromorfné tranzistory sa snažia skopírovať toto správanie pomocou elektronických komponentov.Tieto tranzistory sa používajú v neurromorfných výpočtoch, čo je nový typ výpočtu zameraného na riešenie úloh, ktoré zahŕňajú učenie, rozpoznávanie vzorov a rozhodovanie.Napríklad neurromorfné čipy sa môžu použiť v systémoch umelej inteligencie, ktoré rozpoznávajú obrázky, spracúvajú reč alebo sa učia z údajov v čase.

Záver

Tranzistory robia všetko v CPU.Rýchlo zapínajú a vypínajú, aby pomohli počítaču robiť matematiku, robiť rozhodnutia a presúvať údaje.Keď sa do čipov pridáva viac tranzistorov, CPU sú rýchlejšie a výkonnejšie, ale využívajú aj viac energie a sú horúcejšie.Na vyriešenie týchto problémov používajte nové návrhy, ako sú FinFets a GAA, a dokonca otestujte nové materiály, ako sú uhlíkové nanotrubice a grafén.Niektoré nové tranzistory sú dokonca vyrobené tak, aby pôsobili ako mozgové bunky.Tieto zmeny pomáhajú počítačom zostať rýchly, efektívny a pripravený na budúce výzvy.
