Ako otestovať tranzistor a diódu s multimetrom?

Testovanie elektronických častí, ako sú diódy a tranzistory, je dôležité, aby sa zabezpečilo, že elektronické zariadenia a obvody správne fungujú.Diódy riadia smer prúdu a tranzistory zosilňujú signály a funkcie prepínania.Starostlivé testovanie zaisťuje, že obvody zostávajú spoľahlivé.Tento článok vysvetľuje, ako používať analógové aj digitálne multimetre na testovanie týchto komponentov, pričom zdôrazňuje potrebu porozumieť ich vlastnostiam a funkciám pred testovaním.Pretože diódy umožňujú prúdenie prúdu iba jedným smerom a tranzistory riadia prúd prúdu v obvode, je dôležité skontrolovať, či fungujú správne.Poskytujeme podrobné pokyny na testovanie diód v rôznych režimoch s digitálnymi multimetrami a ponúkame podrobného sprievodcu na testovanie tranzistorov NPN a PNP, ktoré pomáhajú diagnostikovať a udržiavať ich elektronické časti.

Katalóg

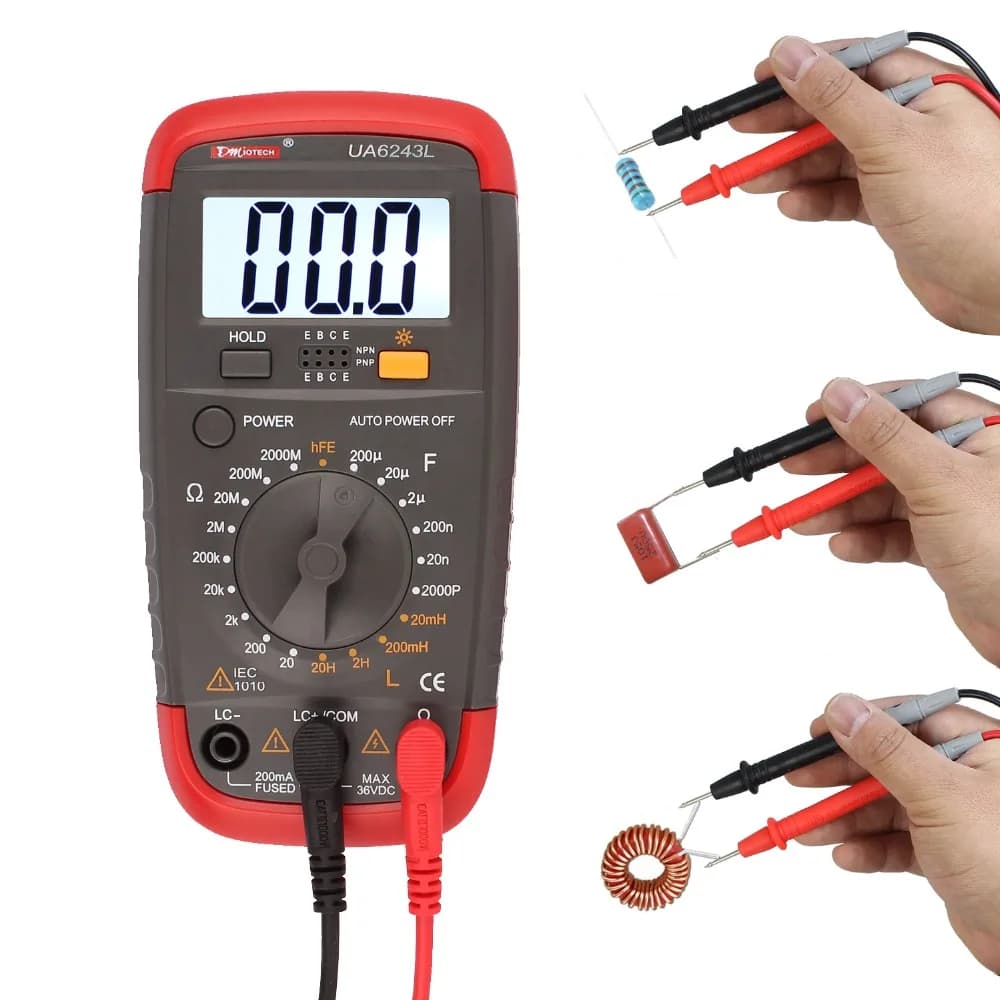

Obrázok 1: Testovanie elektronických častí s multimetrom

Ako otestovať diódu?

Dióda je dôležitou súčasťou mnohých elektronických obvodov, pretože umožňuje prúdenie prúdu iba v jednom smere.Vďaka tomu je užitočné v zariadeniach, ako sú usmerňovače, ukladače a strihanie.Ak chcete správne otestovať diódu, je užitočné najprv pochopiť, ako to funguje.Dióda má dva konce: anóda a katóda.Keď je anóda pripojená k kladnému náboju v porovnaní s katódou, dióda je „zaostrená dopredu“, čo umožňuje prejsť prúdom.V prípade kremíkových diód sa to zvyčajne deje pri asi 0,7 V, čo je bod, v ktorom dióda začína vykonávať elektrinu.

Obrázok 2: Symbol diód a terminály

Identifikácia koncov diódy je ľahká.Väčšina diód má okolo katódy biely pás.Časť vedľa tohto pásma je katódia a druhým koncom je anóda.Toto označenie je bežné pre rôzne typy diód, aj keď farby sa môžu líšiť, napríklad Zener Diodes, ktoré môžu mať čiernu značku na červenom alebo pomarančovom tele.Akonáhle nájdete anódu a katódu, testovanie diódy je jednoduché a pomôže vám skontrolovať, či funguje správne.Pochopenie týchto základov a správne testovanie diódy sa vyžaduje, aby vaše elektronické obvody bežali hladko.

Ako otestovať diódu s digitálnym multimetrom?

Diódu môžete otestovať pomocou digitálneho multimetra (DMM) v dvoch hlavných režimoch: Režim diódy a režim odporu (ohmmeter).Režim diódy je na to najlepšou voľbou, pretože kontroluje správanie diódy meraním poklesu napätia, keď je predpredné zaujaté.Pracovná dióda zobrazí pokles napätia, čo naznačuje, že cez ňu môže prúdiť prúd.Naopak, režim rezistencie zahŕňa meranie odporu diódy v preddavkovom aj spätnom skreslení.Fungujúca dióda bude vykazovať nízky odpor (od niekoľkých stoviek ohmov po niekoľko kilojmov) v predprúdovej skreslení a veľmi vysoký odpor, zobrazený ako OL (otvorená slučka), v spätnej skreslení.

Značka 3: Dióda s digitálnym multimetrom

Postup testovania diódového režimu

• Identifikujte anódu a katódu diódy.

• Nastavte režim DMM na diódový režim, označený symbolom diód.Tento režim prechádza malým prúdom (okolo 2 mA) cez diódu.

• Pripojte červenú sondu k anóde a čiernej sonde k katóde a vložte diódu do stavu ohromeného vpred.

• Skontrolujte multimeterový displej.Zdravá kremíková dióda vykazuje pokles napätia medzi 0,6 a 0,7 voltami, zatiaľ čo dióda Germanium bude vykazovať 0,25 a 0,3 voltov.

• Overte sondy, aby sa dióda vložila do spätnej skreslenia.Multimeter by mal zobrazovať OL alebo 1, čo naznačuje, že žiadny prúd prúdu znamená, že dióda funguje správne.

• Ak sa hodnoty líšia od týchto očakávaní, dióda môže byť chybná, buď otvorená (bez prúdu prúdu v oboch smeroch) alebo skratované (prúd preteká v oboch smeroch s malým alebo žiadnym poklesom napätia).

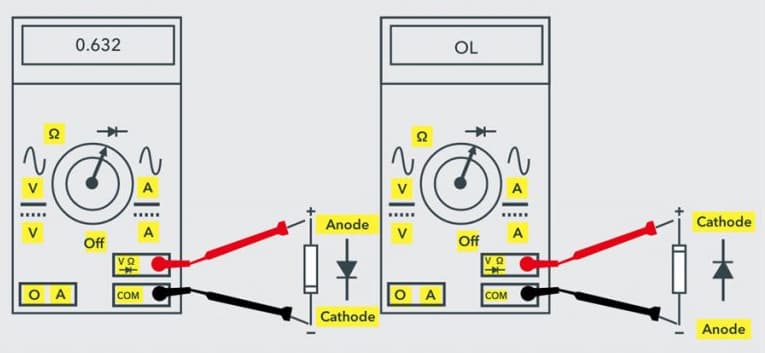

Obrázok 4: Testovanie diódy pomocou režimu diódy v digitálnom multimetri

OHMMETER (RESISENCE) Postup testovania režimu

• Začnite identifikáciou anódy a katódy.

• Nastavte svoj režim DMM na režim odporu a vyberte nízky rozsah odporu pre predpojatosť vpred a vysoký rozsah pre spätnú zaujatosť.

• Pripojte červenú sondu k anóde a čiernej sonde k katóde, aby ste predpísali diódu.Čítanie s nízkym odporom naznačuje, že dióda môže byť chybná, zatiaľ čo hodnoty medzi niekoľkými stovkami ohmov a niekoľkými kiloohmami naznačujú, že funguje správne.

• Overte sondy na testovanie spätného zaujatosti.Multimeter by mal vykazovať vysoký odpor alebo OL, čo potvrdzuje, že dióda funguje podľa očakávania.

• Dióda sa považuje za otvorenú, ak vykazuje vysoký odpor alebo OL v oboch smeroch, a ak sa v oboch smeroch pozoruje hodnoty nízkeho odporu.

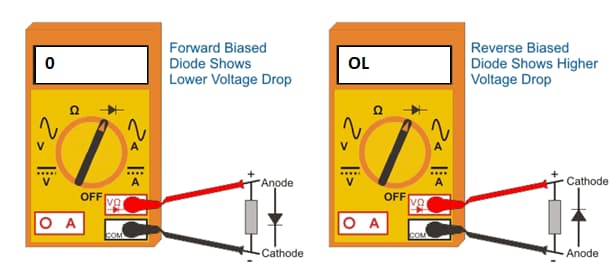

Obrázok 5: Testovanie diódy pomocou ohmmetra v digitálnom multimetri

Ako otestovať diódu s analógovým multimetrom?

Väčšina analógových multimetrov nemá špeciálny režim iba na testovanie diód, takže používame režim rezistencie, podobne ako to, ako testujeme diódu s digitálnym multimetrom.

• Začnite nastavením multimetra na nastavenie nízkeho odporu.

• Pripojte kladné vedenie multimetra k anóde diódy (kladná strana) a negatívne vedenie k katóde (negatívna strana).Toto sa nazýva vpred zaujatie diódy.

• Ak multimeter vykazuje nízku hodnotu odporu v predpätí vpred, dióda funguje správne.

• Teraz nastavte multimeter na nastavenie vysokého odporu a prepnite pripojenia - pripojte kladné vedenie k katóde a negatívnym vedením k anóde.Toto je stav predpätia.

• Ak multimeter zobrazuje „OL“ (preťaženie) alebo veľmi vysoký odpor pri spätnej skreslení, dióda je v dobrom stave.

• Ak multimeter neukazuje očakávané hodnoty v prednej alebo spätnej skreslení, dióda je pravdepodobne chybná alebo poškodená.

Toto je jednoduchá metóda na testovanie základných PN diód s digitálnymi aj analógovými multimetrami.Iné typy diód, ako sú LED a Zenerové diódy, však môžu potrebovať rôzne metódy testovania.

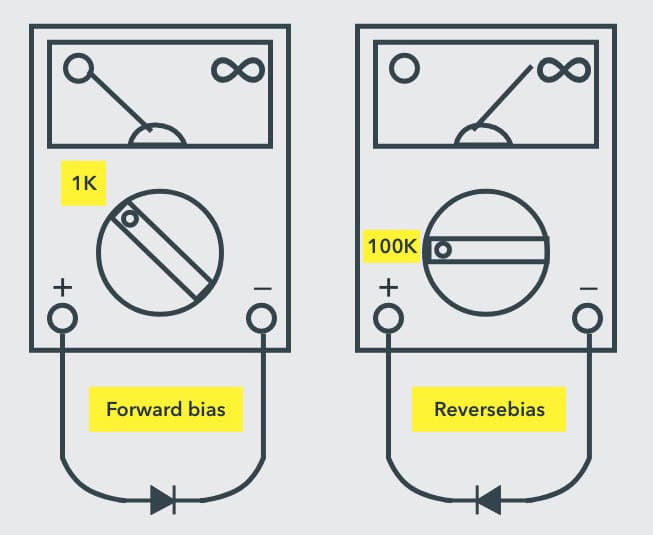

Obrázok 6: Testovanie diódy pomocou analógového multimetra

Ako otestovať tranzistor s multimetrom?

Ak chcete začať, budete potrebovať niekoľko základných nástrojov: multimeter (analógový alebo digitálny) s funkciou testovania tranzistorov alebo diódových testov a rôzne tranzistory, typy NPN aj PNP, pre prax.Pred testovaním je dôležité porozumieť základom tranzistorovej štruktúry.V tranzistor NPN sú kolektor a emitor negatívne a základňa je pozitívna.V tranzistor PNP sú kolektor a emitor pozitívne a základňa je negatívna.

Postup testovania pre tranzistory NPN

Najprv nastavte digitálny multimeter na režim testovania diód.Tento režim vám pomáha merať pokles napätia cez križovatky tranzistora.

• Zapnite multimeter a vyberte režim testovania diód (pozrite si symbol diódy).

• Pripojte červený vodič k pozitívnemu terminálu a čierne vedenie k zápornému terminálu.

Ďalej skontrolujte, či funguje križovatka základnej emitore tranzistora.

• Pripojte červený vodič k základni (B) tranzistora.

• Pripojte čierny náskok k žiaričke (E).

• Skontrolujte čítanie multimetra.

Dobrý tranzistor NPN vykazuje pokles napätia medzi 0,45 V a 0,9 V.Ak je čítanie mimo tohto rozsahu, tranzistor môže byť chybný.

Teraz skontrolujte križovatku základného kolektora a zistite, či funguje správne.

• Udržujte červený olovo na základni (B).

• Presuňte čierny náskok k zberateľovi (C).

• Skontrolujte čítanie multimetra.

Rovnako ako test základnej emitore, aj pokles napätia by mal byť medzi 0,45 V a 0,9 V.Čokoľvek iné by mohlo znamenať, že tranzistor je poškodený.

Ďalej otestujte tranzistor v spätnej skreslení, aby ste sa uistili, že žiadne prúdové toky.

• Prepnite červenú vodítko na emitor (E) a čierna vedú k základni (B).Skontrolujte čítanie.

• Prepnite červenú vodítko na kolektor (C) a čierna vedú k základni (B).Skontrolujte čítanie.

V obidvoch testoch by sa multimeter mal ukázať „OL“ (nad limitom) alebo žiadnu kontinuitu.Ak dôjde k poklesu napätia, tranzistor môže byť chybný.

Po spustení týchto testov by ste mali byť schopní zistiť, či tranzistor NPN funguje správne.Dobrý tranzistor zobrazí pokles napätia vpred medzi 0,45 V a 0,9 V cez križovatky základného a základného kolektora a bude zobrazovať „OL“ alebo žiadnu kontinuitu, keď sú tieto križovatky spätne zabalené.Pre presné výsledky otestujte tranzistor mimo okruhu a opatrne ho zvládnite, aby ste predišli poškodeniu.Ak si nie ste istí výsledkami, môžete porovnať svoje hodnoty s údajmi známeho dobrého tranzistora rovnakého typu.

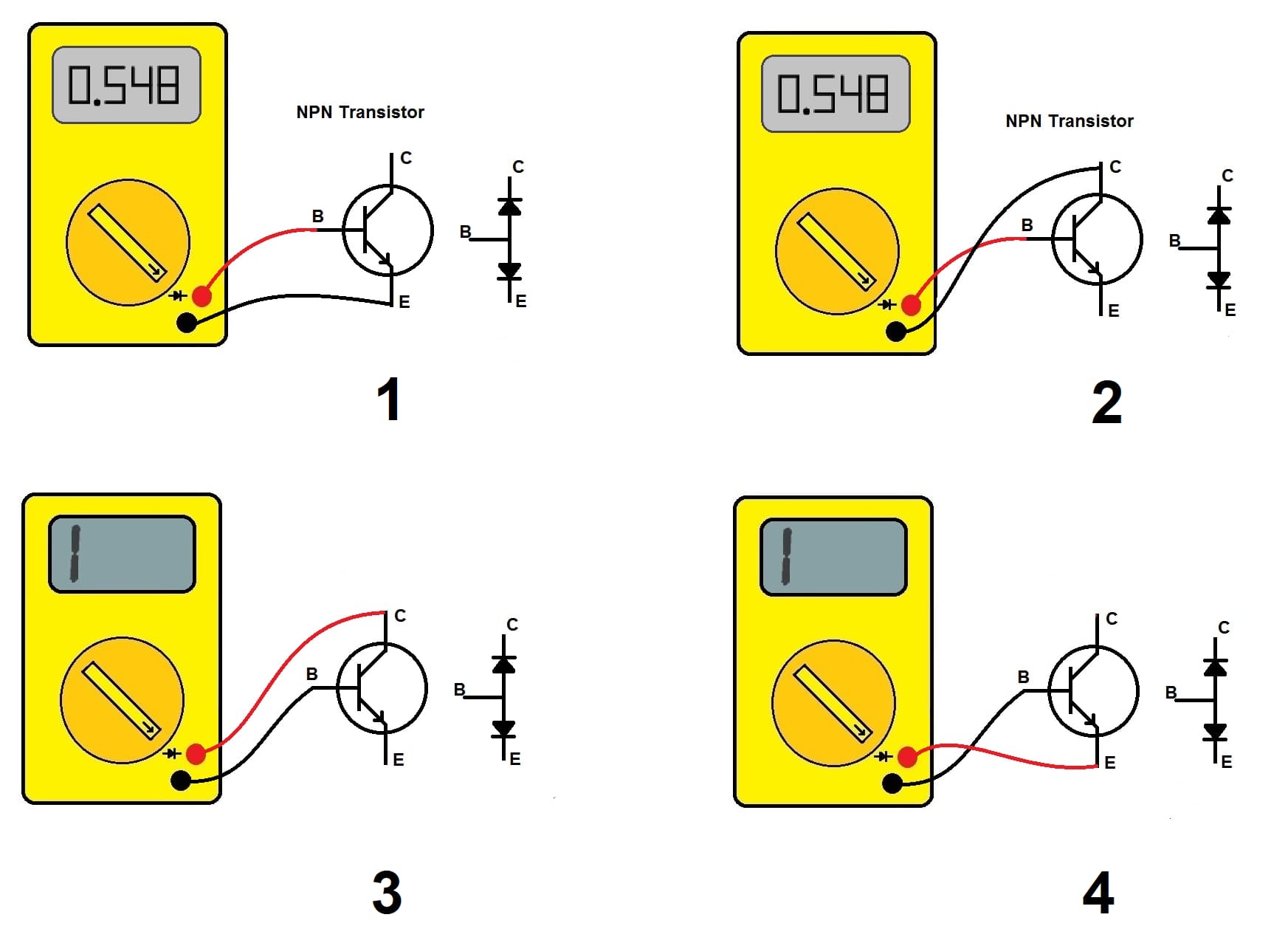

Obrázok 7: Použitie multimetra s tranzistorom NPN

Postup testovania pre tranzistory PNP

Predtým, ako začnete, uistite sa, že tranzistor nie je pripojený k žiadnemu obvodu.Nastavte multimeter do režimu testovania diód (vyhľadajte symbol diódy v zariadení).Toto nastavenie vám pomôže merať pokles napätia cez časti tranzistora.

• Pripojte čiernu (negatívnu) vedúcu k základni (B) tranzistora.

• Pripojte červenú (pozitívnu) vedenie k žiariči (E).

• Pozrite sa na čítanie multimetra.

Multimeter by mal zobraziť „OL“ (nad limitom) alebo žiadny pokles napätia.To znamená, že križovatka základnej emitore je spätne ohromená, pretože by mala byť v pracovnom tranzistorovi PNP.

• Udržujte čierny olovo na základni a posuňte červený náskok k zberateľovi (C).

Multimeter by mal opäť ukázať „OL“, čo potvrdzuje, že križovatka základného kolektora je tiež spätne zabalená.

• Prepnite vodiče: Pripojte červenú (pozitívnu) vedenie k základni a čierna (negatívna) vedie k emitoru.

Multimeter by mal vykazovať pokles napätia medzi 0,45 V a 0,9 V, čo naznačuje zdravú križovatku vpred.

• S červeným olovom stále na základni posuňte čierny náskok k zberateľovi.

Mal by sa objaviť podobný pokles napätia (0,45 V až 0,9 V), čo ukazuje, že križovatka zberateľskej základne je vpred a funguje správne.

• Bez ohľadu na to, ako spájate vodiče (červená k zberateľovi a čierne k žiaričke alebo naopak), multimeter by mal ukázať „ol“.

Nemalo by existovať priame spojenie medzi kolektorom a emitorom v oboch smeroch.Ak vidíte kontinuitu alebo nízky odpor, tranzistor môže mať skrat a môže byť chybný.

Na analýzu výsledkov tranzistorového testu bude dobrý tranzistor PNP vykazovať očakávané poklesy napätia cez križovatky základného a základného kolektora, keď sú ohromené vpred a zobrazí sa „OL“ (Open Loop), keď je reverzná alebo pri testovaní pri testovanípre kontinuitu medzi kolektorom a emitorom.A ak sa odčítania od týchto očakávaní odchyľujú, ako napríklad preukázanie kontinuity tam, kde by nemalo alebo nezvyčajným poklesom napätia, naznačuje to, že tranzistor by mohol byť poškodený alebo defektný.

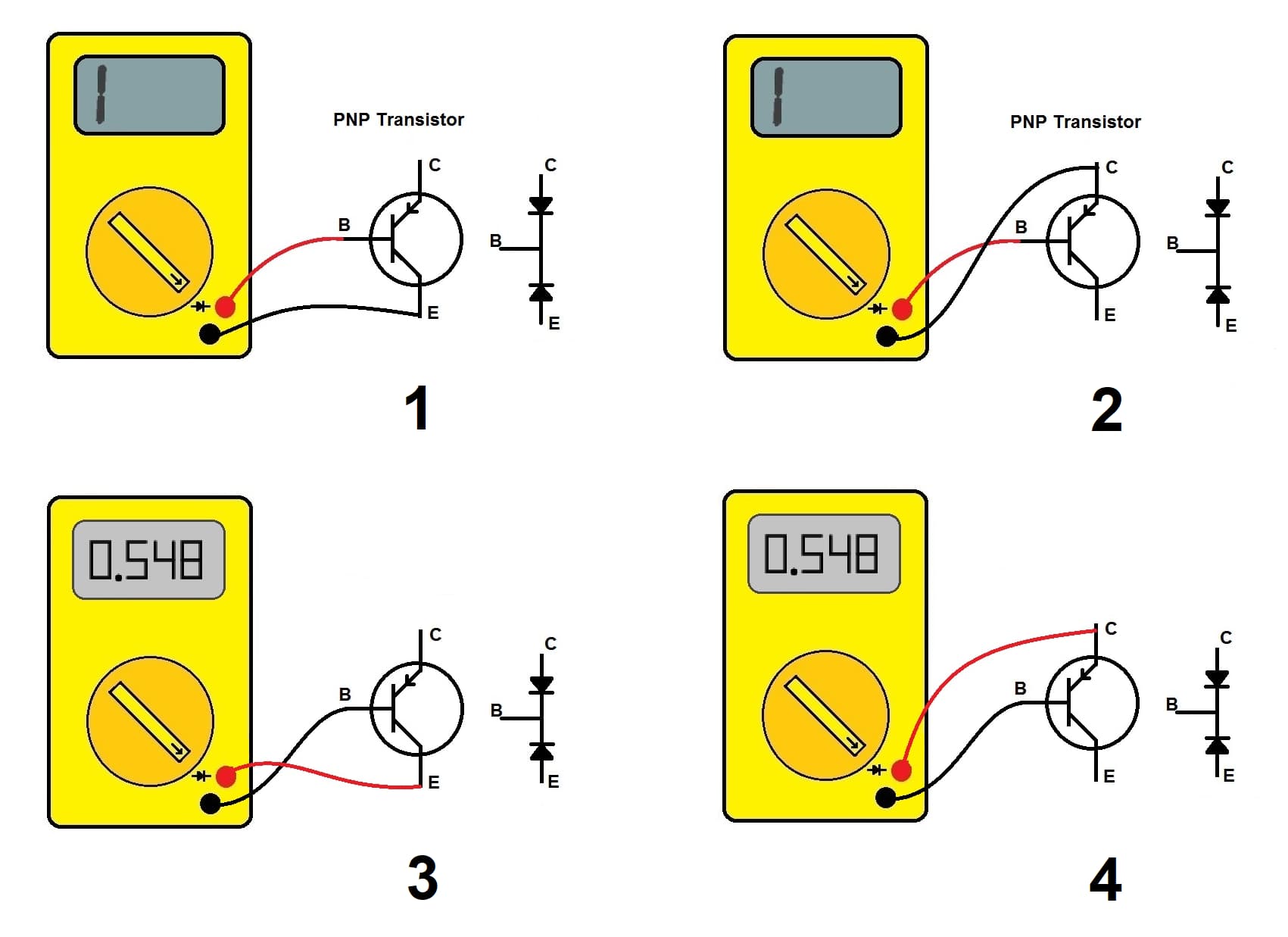

Obrázok 8: Použitie multimetra s tranzistorom PNP

Záver

Vedieť, ako testovať diódy a tranzistory s multimetrom, je cennou zručnosťou pre každého, kto pracuje s elektronickými obvodmi.Tento článok vysvetlil metódy krok za krokom na kontrolu týchto komponentov, čo je dôležité na zabránenie problémom s obvodom a zlepšenie výkonu elektronických zariadení.Použitím režimov diód a odporu pre diódy a podľa konkrétnych krokov na testovanie tranzistorov NPN a PNP môžete zistiť bežné problémy, ako sú otvorené obvody alebo skratované pripojenia.Pochopenie očakávaných poklesov napätia a hodnoty odporu je tiež užitočné pre riešenie problémov a zabezpečenie toho, aby komponenty fungovali dobre.Podľa týchto metód testovania sa môžete uistiť, že vaše elektronické časti fungujú správne a pomáhajú zlepšiť spoľahlivosť a efektívnosť vašich elektronických projektov.

Často kladené otázky [FAQ]

1. Ako skontrolujete, či je tranzistor NPN alebo nie?

Ak chcete zistiť, či je tranzistor NPN, nastavte svoj digitálny multimeter na funkciu kontroly diód.Pripojte čierny náskok k jednému terminálu a červené vedenie k druhému.Hľadáte pokles napätia medzi 0,5 V až 0,7 V, keď je čierny olovo na emitore a červený olovo je na základni.Táto kvapka označuje tranzistor NPN.Na každom páre terminálov obráťte vodiče, až kým sa toto čítanie neustále dostanete, keď sa čierny olovo dotkne emiča.Presnosť pri umiestňovaní vodičov a pozorovaní čítania napätia je potrebná, pretože toto špecifické nastavenie by malo fungovať iba pre tranzistor NPN.

2. Ako identifikujete tranzistorové terminály s multimetrom?

Ak chcete identifikovať základňu, kolektor a emitor tranzistora pomocou multimetrového nastaveného na režim diódy, začnite testovaním každého páru terminálov.Položte červený vodič na jeden terminál a čierny náskok na druhý a zaznamenajte čítanie napätia.Urobte to pre všetky tri možné páry.Základňa sa bude konať s emitorom a zberateľom, ale zobrazí rôzne hodnoty.Križovacia základňa má vyššie napätie vpred ako križovatka zberateľa.Terminál s vyšším poklesom napätia, keď je pripojený k základni, je emitor.Tento proces si vyžaduje starostlivé a konzistentné hodnoty na presnú identifikáciu každého terminálu.

3. Aké sú dve metódy testovania tranzistora?

Test multimetra diódy: Nastavte multimeter na režim diódy a skontrolujte každú križovatku, základnú emitor a základný kolektor, či nie je poklesom napätia vpred.Pri zvrátení potenciálnych zákazníkov sa uistite, že neexistuje vodivosť, čo potvrdzujete, že tranzistor nie je skratovaný alebo otvorený.

Check Check (režim HFE): Nastavte multimeter na režim HFE a umiestnite tranzistor do príslušnej zásuvky.Multimeter zobrazí hodnotu zisku, zobrazuje schopnosť zosilnenia tranzistora.Obe metódy vyžadujú systematické prepínanie medzi terminálmi a starostlivé pozorovanie, aby zistili všetky funkčné problémy s tranzistorom.

4. Aký je význam HFE v multimetri?

HFE na multimetri sa vzťahuje na hybridný parameter vpred prúdu, známy tiež ako beta (β).Meria DC zisk tranzistora, čo naznačuje, koľkokrát je základný prúd zosilňovaný v zberateľskom prúde.Vyššia hodnota HFE znamená lepšiu súčasnú amplifikáciu, ktorá je dôležitá, keď sa tranzistory používajú ako zosilňovače.

5. Čo znamená 200 metrov na multimetri?

Nastavenie „200 m“ na multimetri je maximálny rozsah pre meranie prúdov do 200 miliamperes (MA).Toto nastavenie je dôležité pre presné meranie nízkych prúdov, čím sa zabezpečí, že multimeter dokáže presne merať malé prúdy bez preťaženia.Je to užitočné pri diagnostike zariadení s nízkym prúdom.
