Ako funguje digitálny multimeter?

Digitálny multimeter je praktický nástroj, ktorý používate na meranie napätia, prúdu, odporu a iných elektrických hodnôt.V tejto príručke sa dozviete, čo je DMM, na čo slúžia jeho časti a ako funguje.Uvidíte tiež jednoduché kroky na bezpečné meranie napätia a prúdu.Aby ste sa vyhli bežným chybám, nájdete najčastejšie chyby a prehľadné porovnanie digitálnych a analógových meračov.

Katalóg

Časti digitálneho multimetra

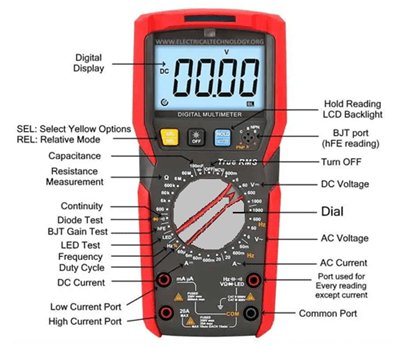

Obrázok 1. Časti digitálneho multimetra

DMM pozostáva z niekoľkých kľúčových komponentov, ktoré spolupracujú na poskytovaní presných meraní

• Digitálny displej – Zobrazuje namerané hodnoty, jednotky a indikátory ako DC, AC a úroveň nabitia batérie

• SEL (Select Yellow Options) – Prepne na sekundárne funkcie vytlačené žltou farbou

• REL (Relatívny režim) – Nastaví aktuálnu hodnotu ako referenciu na porovnanie zmien

• Hold Reading / LCD Backlight – Zmrazí zobrazenú hodnotu a zapne podsvietenie obrazovky pre lepšiu viditeľnosť

• Port BJT (čítanie hFE) – používa sa na kontrolu zosilnenia tranzistora na tranzistoroch s bipolárnym prechodom

• Vypnúť – Nastaví glukomer na vypnutie a šetrí výdrž batérie

• DC napätie (V—) – Meria priame napätie z batérií, napájacích zdrojov alebo obvodov

• AC napätie (V~) – Meria striedavé napätie zo zásuviek alebo AC systémov

• AC prúd (A~) – Meria tok striedavého prúdu v obvode

• Spojitosť – kontroluje, či je okruh kompletný;vydá pípnutie, keď je cesta uzavretá

• Test diódy – Testuje, či dióda funguje správne a prepúšťa prúd iba v jednom smere

• Test zosilnenia BJT – meria zosilnenie tranzistora (hFE)

• Test LED - Kontroluje funkčnosť a polaritu LED

• Frekvencia (Hz) – Meria frekvenciu signálu v hertzoch

• Pracovný cyklus (%) – Zobrazuje pomer zapnutia/vypnutia pulzného signálu

• Kapacita (F) – Meria hodnoty kondenzátora

• Meranie odporu (Ω) – Meria, do akej miery komponent odoláva elektrickému toku

• Jednosmerný prúd (A—) – Meria jednosmerný prúd v obvodoch nízkeho alebo vysokého prúdu

• Volič (otočný prepínač) – hlavný ovládací prvok používaný na výber funkcie merania

• Port nízkeho prúdu (mA/µA) – Vstupný konektor na meranie malých prúdov

• High Current Port (10A/20A) – Vstupný konektor pre bezpečné meranie veľkých prúdov

• Common Port (COM) - Pripojovací bod pre čiernu sondu;zdieľané vo všetkých testoch

• Port pre každé čítanie okrem prúdu (VΩmA) – Konektor používaný na meranie napätia, odporu, spojitosti, diódy a frekvencie

Ako funguje digitálny multimeter?

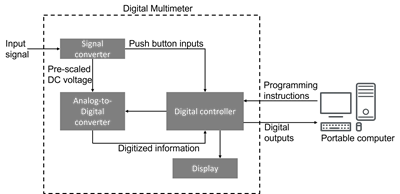

Obrázok 2. Princíp činnosti digitálneho multimetra

Digitálny multimeter funguje tak, že konvertuje elektrický signál na čitateľnú digitálnu hodnotu a obrázok ukazuje tento proces krok za krokom.Meranie najskôr prechádza cez prevodník signálu, ktorý upraví a pripraví vstup tak, aby mohol byť bezpečne a presne spracovaný.

Ďalej upravený signál vstupuje do analógovo-digitálneho prevodníka (ADC), kde sa transformuje z analógovej hodnoty na digitálne dáta.Tieto digitálne informácie sú potom spracované digitálnym ovládačom, ktorý vykonáva výpočty, upravuje rozsah merania a zabezpečuje stabilné a presné čítanie.

Po spracovaní je výsledná hodnota odoslaná na displej, kde je možné zobraziť meranie v prehľadnej číselnej forme.Niektoré pokročilé digitálne multimetre môžu tiež odosielať spracované údaje do počítača na zaznamenávanie a analýzu.Celý tento tok (od prevodníka signálu k ADC, k digitálnemu ovládaču a nakoniec k displeju) je presne to, čo predstavuje obrázok.

Ako merať napätie digitálnym multimetrom?

Meranie napätia je jednoduché, ale vyžaduje správne nastavenie a bezpečné umiestnenie sondy:

1. Výber režimu: Vyberte jednosmerné napätie (V⎓) pre batérie a systémy jednosmerného prúdu alebo striedavé napätie (V∿) pre zásuvky a zariadenia so striedavým prúdom.Ak váš glukomer nenastavuje automatický rozsah, použite rozsah vyšší, ako je očakávané napätie.

2. Pripojte vodiče: Čierny vodič zasuňte do COM a červený vodič do V/Ω konektora.Nikdy nemerajte napätie s káblom v prúdovom konektore.

3. Umiestnite sondy: Dotknite sa čiernej sondy uzemnenia alebo referenčného bodu a červenej sondy bodu, kde sa meria napätie.

4. Čítanie na displeji: Sledujte hodnotu napätia, polaritu a jednotky.Ak sa zobrazí „OL“, prepnite na vyšší rozsah.

5. Bezpečné odpojenie: Najprv odstráňte červenú sondu a potom čiernu sondu.

Ako merať prúd digitálnym multimetrom?

Meranie prúdu predstavuje väčšie riziko, pretože merač musí byť umiestnený v sérii s obvodom:

1. Spoznajte limity merača: Použite správny prúdový konektor (mA/µA alebo 10A).Vyhnite sa prekročeniu týchto hodnotení.Niektoré vysokoprúdové konektory nemusia byť istené.

2. Vypnite napájanie: Pred vykonaním zmien vždy odpojte obvod od napájania.Zvážte použitie kliešťového merača pre bezpečnejšie bezkontaktné meranie prúdu.

3. Zapojte merací prístroj do série: Prerušte obvod v bode merania.Pripojte merač tak, aby ním prechádzal prúd, červený vodič do príslušného konektora prúdu, čierny do COM.

4. Vyberte rozsah: Vyberte režim AC alebo DC prúdu.Začnite s najvyšším rozsahom, aby ste sa vyhli preťaženiu.

5. Obnovte napájanie a zmerajte: Znovu zapnite obvod a prečítajte si aktuálnu hodnotu.Okamžite zastavte, ak uvidíte nezvyčajné hodnoty alebo nadmerné zahrievanie.

6. Vráťte obvod do normálneho stavu: Vypnite napájanie, vyberte merací prístroj a znovu zapojte vedenie.

Bežné chyby pri používaní digitálneho multimetra

• Použitie nesprávneho konektora: Meranie napätia pomocou sondy v prúdovom konektore je jedným z najrýchlejších spôsobov poškodenia DMM.

• Zaobchádzanie s napätím ako s prúdom: Umiestnenie sond cez zdroj napájania v prúdovom režime vytvára skrat

• Ignorovanie bezpečnostných hodnotení CAT: Používanie merača s nízkou hodnotou na vysokoenergetických systémoch zvyšuje riziko porúch a zlyhania oblúka

• Preskočenie relatívneho režimu: Zabudnutie vynulovať glukomer môže spôsobiť nesprávne výsledky počas presných meraní

• Meranie odporu na obvode pod napätím: Odpor sa musí merať iba na obvodoch bez napätia

• Slabý kontakt sondy: Uvoľnené alebo znečistené spoje vedú k nestabilným alebo nesprávnym meraniam

• Za predpokladu, že všetky merače sú rovnaké: Nie všetky DMM ponúkajú True RMS alebo vysokú presnosť pri nízkych úrovniach prúdu

• Prehliadanie vypálených poistiek: Vypálená poistka môže spôsobiť, že merací prístroj zobrazí nulový prúd, vždy ju vymeňte za presne špecifikovanú poistku

Digitálny multimeter vs. analógový multimeter

Funkcia	digitálny Multimeter (DMM)	Analógové Multimeter (AMM)
Displej Typ	digitálny číselný displej	Sťahovanie ihla na váhe
Čítanie Presnosť	vysoko presné	Menej presné
Ľahkosť z čítania	Veľmi ľahké pre začiatočníkov	Náchylné na chybu paralaxy
Vstup Impedancia	Vysoká; minimálny vplyv na obvod	Nižšie; môže ovplyvniť hodnoty
Meranie Rýchlosť	rýchlo, stabilné hodnoty	pomalšie ale ukazuje trendy hladko
Meranie Rozsah	Automatický rozsah vo väčšine modelov	Zvyčajne manuálny rozsah
Extra Vlastnosti	kontinuita, kapacitancia, frekvencia, test diód a pod.	Obmedzené funkcie
Trvanlivosť	Citlivý na kvapky	Viac drsný
Batéria Použite	Vyžaduje batérie	Často funguje bez batérií (okrem odporu)
AC Presnosť	Pravda RMS modely excelujú	Menej presné pre zložité tvary vĺn
Údaje Počkať	Dostupné	nie k dispozícii
Bezpečnosť Hodnotenie	Hodnotenie CAT pre modernú bezpečnosť	Starší jednotkám môže chýbať hodnotenie
Fluktuácia Displej	digitálny krok aktualizácie	Hladký pohyb ihly

Záver

Digitálny multimeter poskytuje presné údaje a je užitočný pri mnohých elektrických testoch.Vďaka znalosti jeho častí a spôsobu fungovania je jeho používanie jednoduchšie a bezpečnejšie.Vyhýbanie sa bežným chybám pomáha predchádzať škodám a nesprávnym výsledkom.Pochopenie rozdielov medzi digitálnymi a analógovými multimetrami tiež pomáha pri výbere správneho nástroja pre danú úlohu.
