Štruktúra rámca GSM

V GSM (Global System for Mobile Communications) je čas rozdelený na jednotky nazývané „burstové obdobia“, z ktorých každá trvá asi 0,577 milisekúnd.Rám GSM pozostáva z ôsmich období prasknutia, celkovo 4,615 milisekúnd a organizuje rôzne typy kanálov, ktoré spracúvajú hlas, dáta a riadenie siete.Každé obdobie prasknutia zodpovedá fyzickému kanálu, ktorý nesie hlasy, údaje alebo signalizačné informácie.Tieto kanály pomáhajú sieti efektívne spravovať komunikáciu medzi telefónmi a sieťou.Jeho zložitá štruktúra rámcov, vhodná na správu signálov a údajov odoslaných medzi telefónmi a sieťovými vežami.Tento článok sa zameriava na detaily štruktúry rámca GSM a rozkladá svoje časti, ako je Multiframe, SuperFrame, HyperFrame a Frekvenčné pásma, ktoré používa.Vysvetlením týchto komponentov sa snažíme ukázať, ako GSM robí komunikáciu hladkú, bezpečnú a spoľahlivú.

Katalóg

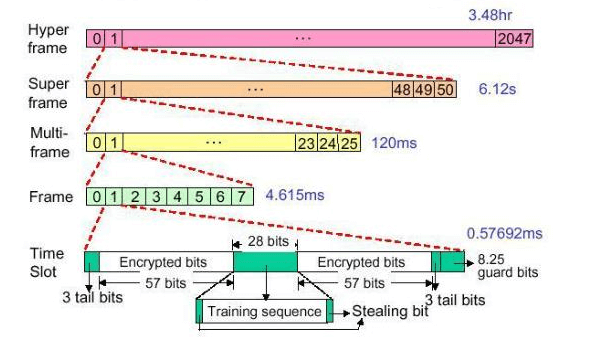

Obrázok 1: Hierarchia rámu GSM

GSM Multiframe

V systéme GSM sú rámy zoskupené do štruktúr nazývaných viacframe.Tieto viacerých viacerých látok pomáhajú udržiavať načasovanie hladké, dobre prideľujú zdroje a uistite sa, že všetko zostáva synchronizované v celej sieti.Multifames umožňuje systému zvládnuť signály prenosu a riadenia používateľov a zaisťuje dobrú kvalitu služieb pri správe obmedzenej šírky pásma siete.V GSM existujú dva hlavné typy multiframov: Multiframy prenosu a riadenie viacerých viacerých.

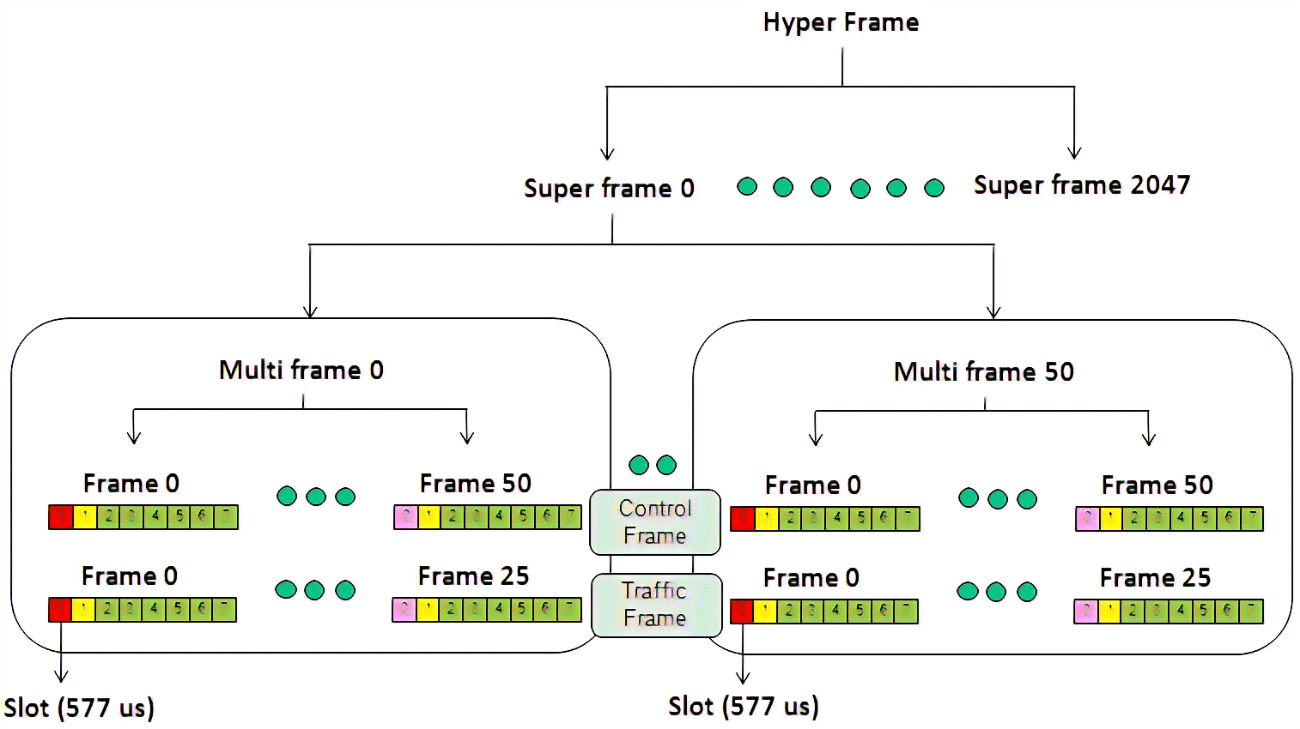

Obrázok 2: GSM Multiframe

Prenosový viacerý

Multiframe prenosu má 26 období prasknutia nad 120 milisekúnd.Tieto výbuchy sú jednotkami času používané na odosielanie hlasu a údajov.Väčšina z 26 prasknutí sa používa na prenos používateľov (hlas a údaje), čo systému umožňuje udržiavať komunikáciu bez prerušenia.Nie všetky prasknutia sú však určené pre údaje používateľa.

Dva z 26 výbuchov sú vyhradené pre sieťové úlohy.Jeden prasknutie je pre Pomalý priradený kontrolný kanál (SACCH), ktorá vysiela dôležité kontrolné informácie, ako napríklad sila signálu, úpravy načasovania a ovládanie napájania, z telefónu do siete.Sacch je dôležitý pre udržanie spojenia stabilného a dobre funguje.

Druhý rezervovaný výbuch je voľnobežné obdobie, kde sa neposielajú žiadne údaje.Tento nečinný čas pomáha sieti zostať v synchronizácii a zabraňuje preťaženiu.Pôsobí tiež ako vyrovnávacia pamäť, aby sa znížilo šance na strety signálu alebo rušenie medzi rôznymi prenosmi.

Tieto vyhradené riadiace výbuchy pomáhajú udržiavať efektívnu a spoľahlivú sieť GSM.Bez nich by sieť by sa snažila zvládnuť konštantné zmeny v sile signálu a ďalších faktoroch.

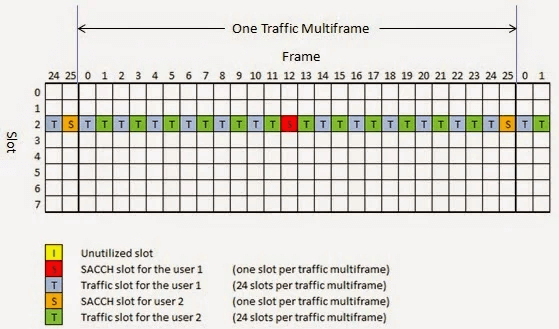

Obrázok 3: Multiframe

Riadiť viacerý

Na rozdiel od Multiframe prenosu sa riadiaci multiframe väčšinou používa na správu siete, nie na prenos používateľov.Má 51 burstových období nad 235,4 milisekúnd, čo je dlhšie ako viacerý prenos.Táto štruktúra pomáha sieti bežať hladko a zaisťuje, že zariadenia môžu správne komunikovať so systémom.

Riadiaci multiframe pracuje na frekvencii majáka, špeciálnej frekvencii, ktorá sa používa na odosielanie dôležitých informácií o sieti.Obsahuje kanály ako Frekvenčná korekcia Burst (FCB) a riadiaci kanál vysielania (BCH).

Ten Fcb Pomáha mobilným zariadeniam zostať v synchronizácii s načasovaním a frekvenciou siete.Je to dôležité, aby ste sa vyhli zasahovaniu alebo upusteným hovorom.Ten Blud Odosiela informácie o systéme zariadeniam, ako sú umiestnené kódy a parametre siete, pomáha telefónom pripájať sa a pohybovať sa medzi sieťovými oblasťami.

Tieto kanály v kontrolnom viacerých hrách sa uistite, že všetky zariadenia zostávajú v synchronizácii so sieťou a majú informácie potrebné na udržanie silného spojenia, aj keď sa menia podmienky.To umožňuje používateľom pohybovať sa medzi rôznymi sieťami, keď sú pripojení.

Obrázok 4: Ovládanie Multiframe

GSM SuperFrame

V sieti GSM (Global System for Mobile Communications) pomáha superframe organizovať a synchronizovať komunikáciu.Je to jednotka, ktorá zoskupuje viac snímok, čím sa zlepšuje spôsob, akým sieť beží.SuperFrame obsahuje buď 51 prenosových viacerých alebo 26 ovládacích viacerých viacerých, ktoré trvajú 6,12 sekundy.Táto štruktúra zaisťuje, že informácie tečú hladko a v poriadku.

SuperFrame pomáha koordinovať obidva používateľské údaje (ako hovory, správy a internet) a riadiť signály (napríklad nastavenie hovoru a správa siete).Organizovaním ich do supervízu systém GSM udržuje všetko v synchronizácii, čo umožňuje efektívny prenos údajov a riadiaceho signálu.

Bez nej by sa komunikácia mohla dezorganizovať, čo by spôsobilo vynechané hovory alebo oneskorenia.SuperFrame zaisťuje, že všetky sieťové funkcie sledujú stabilný rytmus, čo bráni narušeniu.Pevné trvanie 6,12 sekundy tiež pomáha prevádzkovateľom siete naplánovať efektívne zdroje a udržiavať plynulé služby.

Obrázok 5: Superframe GSM

GSM Hyperframe

V štruktúre GSM (globálny systém pre mobilnú komunikáciu) je hyperframe najväčšou časovou jednotkou.Je tvorený 2 048 superframami a trvá asi 3 hodiny, 28 minút a 53,76 sekúnd.Hyperframe je hlavnou súčasťou toho, ako sieť GSM udržuje všetko v prevádzke hladko a pomáha s dôležitými úlohami, ako je frekvenčné poskakovanie a šifrovanie, aby sa komunikácia udržala v bezpečí a spoľahlivosti.

Frekvenčné poskakovanie

Hyperframe pomáha pri frekvenčnom poskakovaní, čo je metóda používaná na zlepšenie kvality signálu a zníženie rušenia.Táto technika zahŕňa pravidelnú zmenu frekvencie komunikácie, aby signály nezostali príliš dlho na jednej frekvencii.To znižuje šance na rušenie a je spoľahlivejšia komunikácia.Načasovanie poskytované hyperframom zaisťuje, že frekvencie sa menia v pravidelnom vzore, a tiež pomáha predchádzať odpočúvaniu.

Šifrovanie a bezpečnosť

Hyperframe hrá dôležitú úlohu pri šifrovaní GSM, ktorá chráni komunikačné údaje pred prístupom neoprávnených ľudí.Hyperframe pomáha udržiavať načasovanie šifrovaných údajov v synchronizácii, takže šifrovanie môže správne fungovať počas dlhých konverzácií alebo dátových relácií.Ak sa načasovanie dostane, mohlo by to oslabiť bezpečnosť, takže stabilné načasovanie spoločnosti HyperFrame je skvelé na udržanie súkromia.

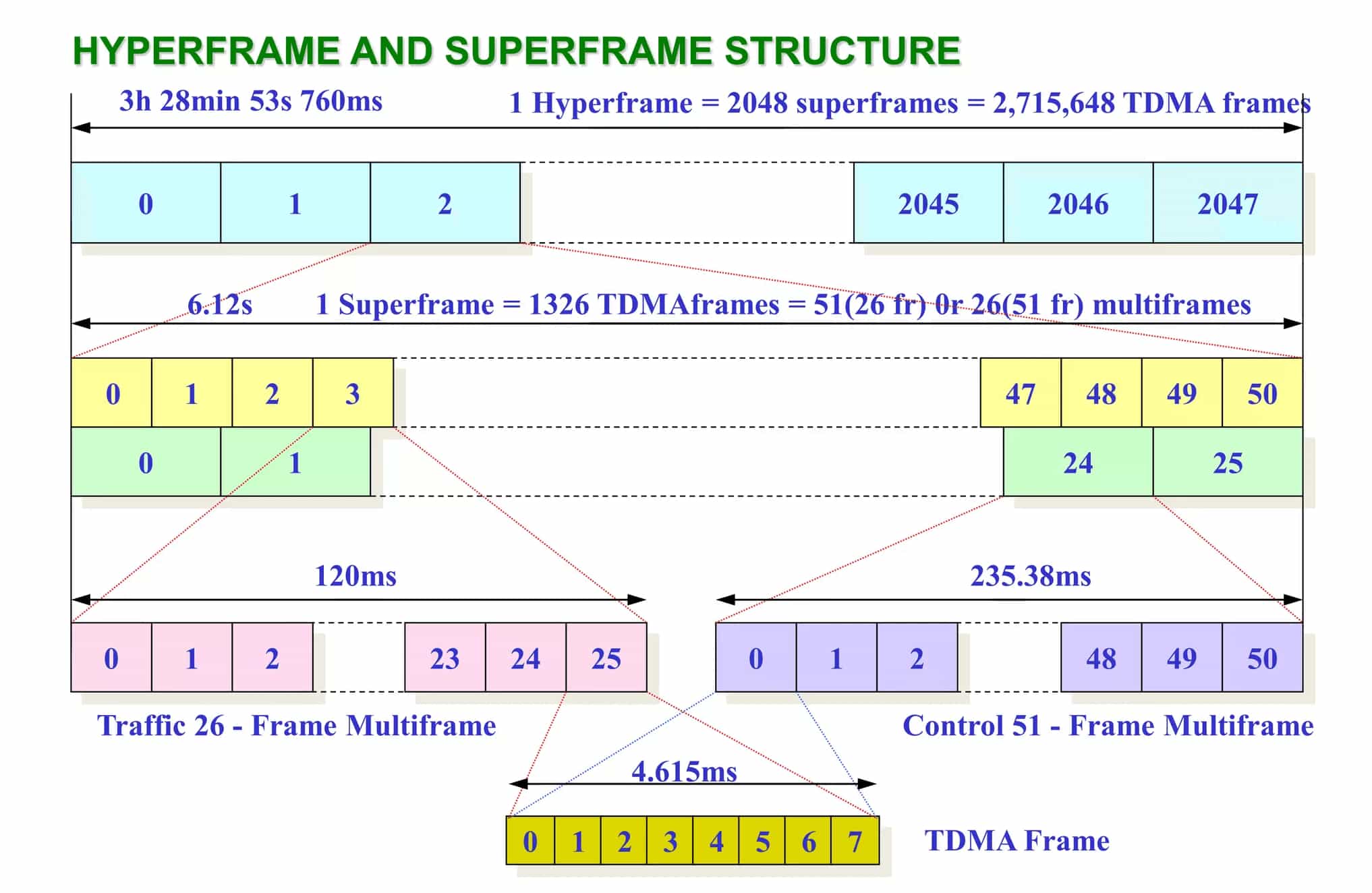

Obrázok 6: Hyperframe GSM

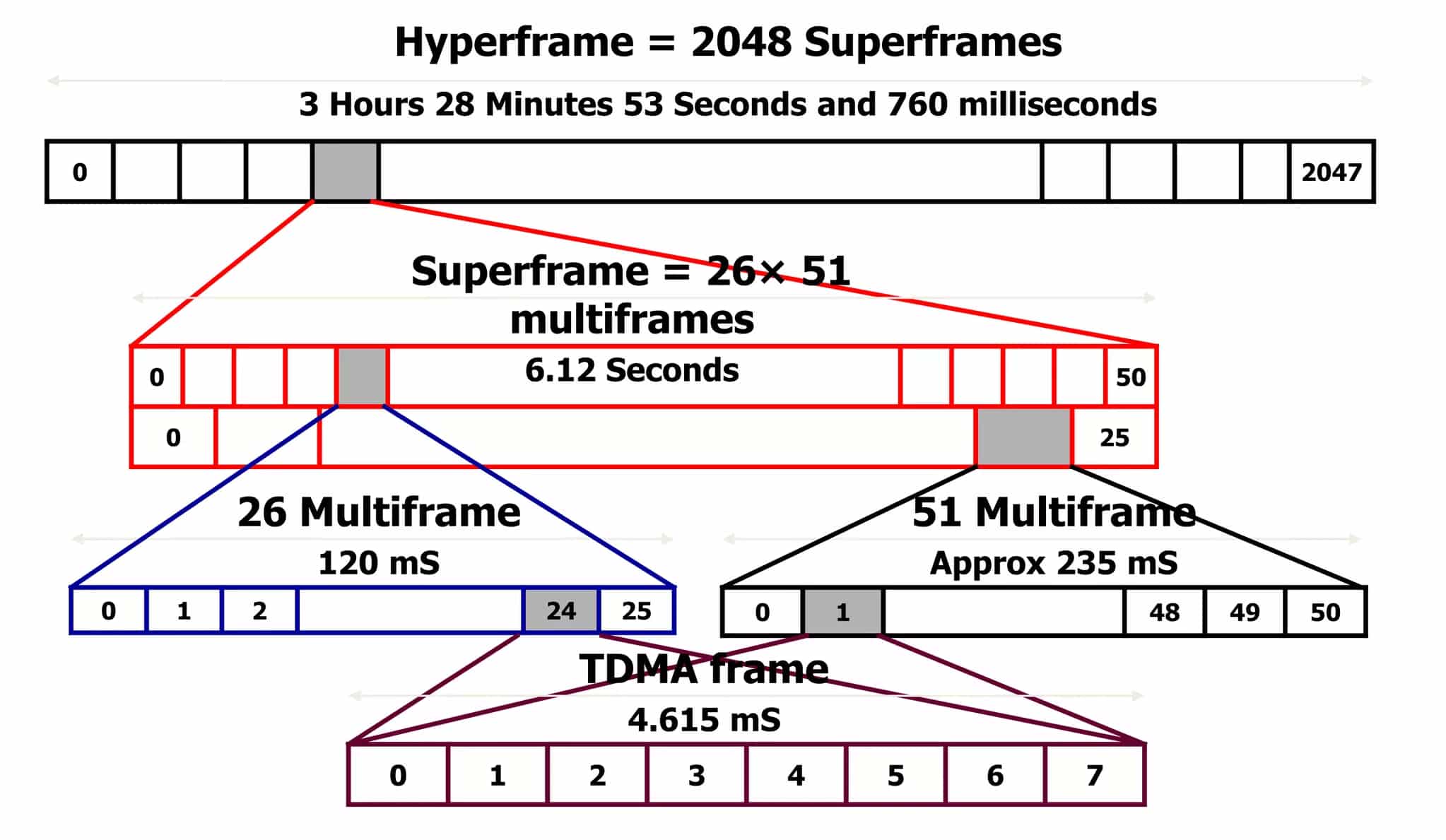

Obrázok 7: Cykly rozhrania GSM

Frekvenčné pásma GSM

Systém	Kapela	Uplink (MHz)	Downlink (MHz)	Rozsah čísel kanálov
GSM-850	Kapela 5	824 - 849	869 - 894	128 - 251
GSM-900	Kapela 8	890 - 915	935 - 960	1 - 124
DCS-1800	Skupina 3	1710 - 1785	1805 - 1880	512 - 885
PCS-1900	Skupina 2	1850 - 1910	1930 - 1990	512 - 810
GSM-400	Kapela 14/15	450 - 480	450 - 480	259 - 293/306 - 340
GSM-480	Skupina 14	479 - 492	504 - 517	306 - 340
GSM-700	Band 12/13/14	703 - 748	758 - 803	512 - 810
GSM-850 (ext.)	Skupina 26	814 - 849	859 - 894	128 - 251
GSM-R	Kapela 900	876 - 915	921 - 960	955 - 1023
ER-GSM	Band 900 ext.	880 - 915	925 - 960	0 - 124

Aplikácie štruktúry rámca GSM

Manipulácia

GSM organizuje svoje snímky na správu viacerých hlasových hovorov súčasne priradením rôznych časových intervalov a frekvencií každému používateľovi.Pri každom volaní sa v rámci prideľujú konkrétne časové sloty, čo umožňuje niekoľkým používateľom zdieľať rovnaké frekvenčné spektrum bez rušenia.Táto metóda, známa ako multiplexovanie časovo divízie, pomáha sieti zvládnuť veľký objem hovorov pri zachovaní jasných a nepretržitých pripojení.

Prenos SMS

Textové správy alebo SMS sa odosielajú prostredníctvom siete GSM pomocou Control Multiframes.Tieto rámce vyčleňujú konkrétne časové sloty pre SMS, čím sa zabezpečujú okamžité doručovanie správ, aj keď je hlasový prenos vysoký.Vyhradením intervalov pre SMS v kontrolnom kanáli sieť zaručuje spoľahlivý a efektívny prenos správ bez narušenia prebiehajúcich hovorov.

Riadenie mobility

Funkciou GSM je jej schopnosť spravovať pohyb používateľov, pretože ľudia cestujú medzi rôznymi bunkovými vežami.Keď sa používateľ pohybuje, sieť používa riadiace rámce na zvládnutie prechodu prebiehajúcich hovorov alebo dátových relácií na novú základňovú stanicu.Tento proces, známy ako odovzdanie, je presne načasovaný, aby sa zabránilo vynechaným hovorom, čo používateľom umožňuje pohybovať sa v oblastiach pokrytia bez prerušenia služieb.

Bezpečnostné protokoly

Bezpečnosť v GSM je úzko spojená so štruktúrou rámcov.Hyperframe hrá dôležitú úlohu pri udržiavaní bezpečnej komunikácie pravidelným resetovaním šifrovania a dešifrovania.Aktualizáciou týchto kľúčov v synchronizácii s cyklom Hyperframe sieť zaisťuje, že hlasové hovory a údaje zostanú chránené pred neoprávneným prístupom a minimalizujú riziko odpočúvania.

Záver

Štruktúra rámcov GSM ukazuje pokročilé inžinierstvo za globálnou mobilnou komunikáciou.Organizáciou rámov, viacerých viacerých, superúrov a hyperúnov, GSM efektívne spracováva a synchronizuje údaje aj hlas v jej sieti.Táto štruktúra nielen zaisťuje hladkú komunikáciu, ale tiež posilňuje bezpečnosť metódami, ako je frekvenčné poskakovanie a šifrovanie.Spôsob, akým GSM riadi rôzne frekvenčné pásma, ukazuje svoju flexibilitu v práci v rôznych prostrediach po celom svete.Pochopenie toho, ako tieto komponenty fungujú, pomáha vysvetliť zložitosť mobilných technológií a zdôrazňuje význam spoločnosti GSM v moderných telekomunikáciách.S rastúcou technológia a zvyšovanie požiadaviek na sieť, základné nápady v štruktúre rámca GSM budú naďalej formovať budúce mobilné komunikačné systémy.

Často kladené otázky [FAQ]

1. Aká je štruktúra kanála GSM?

Globálny systém pre mobilnú komunikáciu (GSM) využíva kombináciu frekvenčného delenia viacerých prístupov (FDMA) a časového delenia viacerých prístupov (TDMA) pre štruktúru kanálov.V FDMA je celé frekvenčné spektrum dostupné pre GSM rozdelené do 124 nosičových frekvencií rozmiestnených 200 kHz od seba.Každá z týchto frekvencií sa potom ďalej delí pomocou TDMA, kde je každý frekvenčný kanál rozdelený na osem časových intervalov.Každý časový úsek predstavuje iný kanál, ktorý používa iný používateľ.Táto štruktúra umožňuje viacerým používateľom zdieľať rovnakú frekvenciu bez rušenia pridelením konkrétnych časových intervalov pre ich signály.

2. Čo sú rozdiely GSM a LTE?

GSM (2G) a LTE (dlhodobý vývoj, označovaný ako 4G) sa líšia v technológii, rýchlosti a funkčnosti:

Technológia: GSM používa kombináciu FDMA a TDMA.LTE používa ortogonálne frekvenčné divízie viacerých prístupov (OFDMA) pre downlink a jednotlivé nosičové delenie viacerých prístupov (SC-FDMA) pre uplink.

Rýchlosť: LTE ponúka vyššie rýchlosti prenosu dát, s najvyššou mierou sťahovania až 300 Mbps a rýchlosťou nahrávania 75 Mbps v porovnaní s maximálnymi rýchlosťami dát GSM približne 114 kbps.

Network architektúra: GSM je systém prepínaný obvodom, ktorý zaobchádza s hlasom a údajmi osobitne.LTE je úplne prepínaná paketou a schopná zvládnuť hlas a údaje v rovnakej sieti založenej na internetovom protokole (IP), zvyšuje účinnosť.

Latencia: Siete LTE majú nižšiu latenciu v porovnaní s GSM, čo zvyšuje skúsenosti pre aplikácie vyžadujúce prenos údajov v reálnom čase, ako sú online hry alebo videokonferencie.

3. Aký je formát GSM?

GSM používa dátový formát, ktorý zapuzdruje hlas do dátových paketov na prenos digitálnych signálov.Každý rám GSM pozostáva z 8 časových intervalov a každý slot obsahuje výbuch údajov.Štandardný formát údajov pre správu GSM obsahuje informácie o synchronizácii, kódovanie údajov a údaje používateľa, čo uľahčuje komunikáciu medzi sieťou a mobilným zariadením.Tento formát zaisťuje efektívne využitie spektra a synchronizáciu prístupu viacerých používateľov.

4. Používa 5G GSM?

Nie, technológia 5G nepoužíva GSM.5G je postavený na nových rádiových frekvenciách a novej sieťovej architektúre navrhnutej na zlepšenie rýchlosti, kapacity a latencie v predchádzajúcich bunkových generáciách.Používa technológie, ako je masívne MIMO, tvorba lúčov a pokročilejšie prístupové technológie, ktoré sa líšia od systému založeného na FDMA/TDMA v GSM.

5. Je GSM analógový alebo digitálny?

GSM je digitálna bunková technológia.Digitalizuje a komprimuje údaje a potom ich pošle kanál s dvoma ďalšími tokmi používateľských údajov, z ktorých každý je vo svojom vlastnom časovom úseku.GSM bol navrhnutý tak, aby nahradil staršie analógové siete prvej generácie (1G), čím poskytoval lepšiu bezpečnosť údajov, kvalitnejšie hlasové prenosy a podporu textových správ a dátových služieb.
