Vysvetlili sa generátory funkcií

V elektronike je správne dôležité veci veľmi dôležité a generátory funkcií vám pomáhajú robiť to práve to.Tieto flexibilné nástroje sú nevyhnutnosťou na vytváranie rôznych tvarov vlny, ktoré sú vzormi elektrických signálov, ktoré môžete použiť na testovanie, analýzu a doladenie elektronických obvodov.Či už pracujete na jednoduchom zvukovom projekte alebo rozvíjate pokročilé komunikačné systémy, vedieť, ako fungujú generátory funkcií, je veľmi užitočné na zabezpečenie toho, aby vaše návrhy fungovali podľa očakávania.Tento článok vás prevedie rôznymi typmi vlnových tvarov, ktoré môžu generátory fungovať, rôzne typy generátorov funkcií, a ich využitie v rôznych odvetviach.Nakoniec budete mať lepšie pochopenie toho, ako zvoliť správny nástroj pre svoje konkrétne potreby.

Katalóg

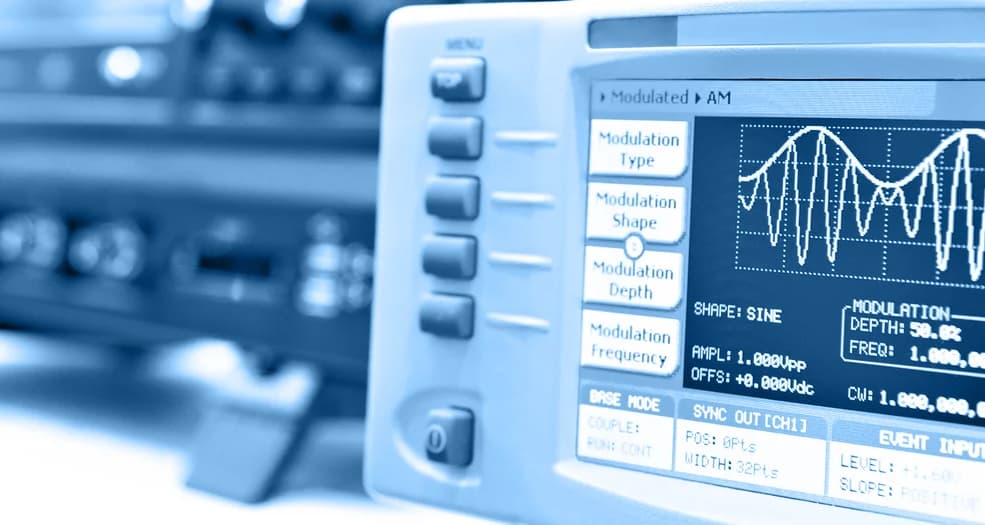

Obrázok 1: Schopnosti generátora funkcií

Funkcie generátora funkcií

Generátory funkcií sú nástroje používané v elektronike na vytváranie rôznych tvarov vlny, ktoré pomáhajú pri testovaní a analýze rôznych obvodov.Poznanie rôznych vlny, ktoré vyrábajú, vám môže pomôcť efektívnejšie používať tieto nástroje.

Sínusová vlna

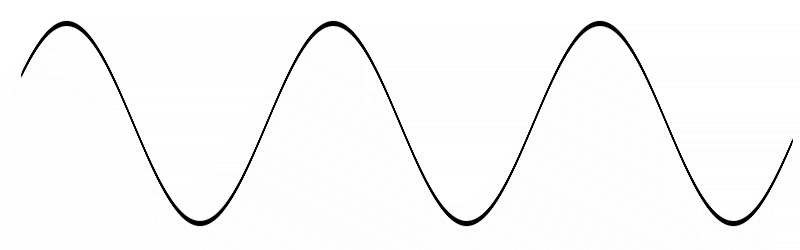

Obrázok 2: sínusová vlna

Vlna sínus je jedným z najjednoduchších priehlbín, známych pre jej hladký, nepretržitý tok medzi vysokými a nízkymi bodmi.Má iba jednu frekvenciu, čo znamená, že do obvodu nepridáva žiadny ďalší hluk ani skreslenie.Vďaka tomu je sínusová vlna obzvlášť užitočná, keď chcete testovať analógové obvody, ako sú zvukové systémy, kde musíte skontrolovať, či je zvuk jasný a bez skreslenia.

Štvorcová vlna

Obrázok 3: Štvorcová vlna

Štvorcová vlna sa vyznačuje rýchlymi skokmi medzi vysokými a nízkymi stavmi.Je to obzvlášť užitočné na testovanie digitálnych obvodov.Tento priebeh sa často používa ako hodinový signál na udržanie operácií digitálnych zariadení v synchronizácii.Ostré prechody v štvorcovej vlne sú ideálne na testovanie, ako rýchlo a presne digitálne komponenty, ako sú logické brány, reagujú na zmeny.

Pulzná vlna

Obrázok 4: Pulzová vlna

Pulzná vlna je podobná štvorcovej vlne, ale umožňuje väčšiu kontrolu počas trvania svojich vysokých a nízkych stavov.Vďaka tomu je veľmi užitočné v digitálnych aplikáciách, ktoré si vyžadujú presné načasovanie.Napríklad pulzné vlny sa používajú pri regulácii rýchlosti motorov alebo na úpravu jasu LED pomocou techniky nazývanej modulácia šírky impulzov (PWM).

Trojuholníková vlna

Obrázok 5: trojuholníková vlna

Trojuholníková vlna sa pohybuje nahor a nadol v priamej čiare medzi svojimi najvyššími a najnižšími bodmi.Tento jednoduchý pohyb v oblasti up a dole je skvelým pre testovanie zosilňovačov a iných obvodov, ktoré musia rovnomerne reagovať na zmeny v signáli.Ak v reakcii zosilňovača dôjde k skresleniu alebo nerovnomernosti, bude ľahšie ho spoznať pri použití trojuholníkovej vlny.

Vlna Sawtooth

Obrázok 6: Wailttooth Wave

Wave Sawtooth má svoje meno, pretože vyzerá ako zuby píly, s rýchlym vzostupom alebo pádom, po ktorom nasleduje postupný návrat do východiskového bodu.Tento vlnový tvar sa bežne používa v aplikáciách, ako je generovanie skenovacích signálov pre staršie televízne obrazovky alebo vytváranie konkrétnych zvukov v hudobných syntetizátoroch.Jedinečný tvar vlny Sawtooth vytvára širokú škálu frekvencií, vďaka čomu je užitočná na testovanie toho, ako obvody spracúvajú zložitejšie signály.

Typy generátorov funkcií

Funkčné generátory sú nástroje používané v elektronike na vytváranie rôznych elektrických priebehov, ktoré sú vzormi elektrických signálov, ktoré sa v priebehu času opakujú.Tieto nástroje sa dodávajú v rôznych typoch, z ktorých každý je navrhnutý pre konkrétne úlohy.Pochopenie rozdielov medzi týmito typmi vám môže pomôcť zvoliť ten správny pre to, čo musíte urobiť.

Generátory analógových funkcií

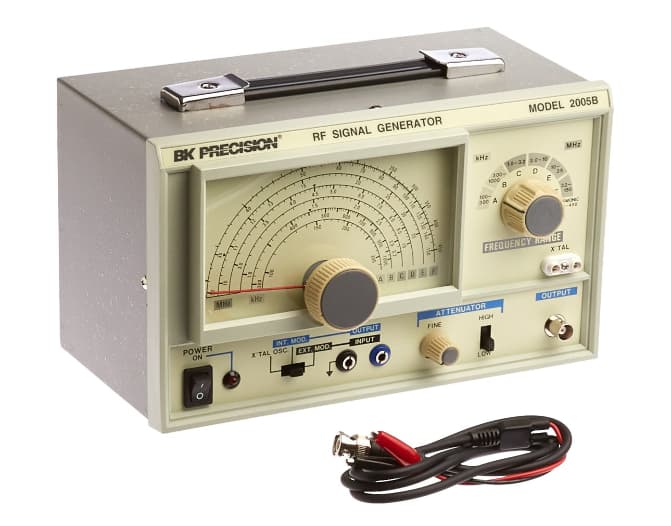

Obrázok 7: Generátor analógových funkcií

Generátory analógových funkcií sú tradičný druh, známy tým, že sú jednoduché a nie príliš drahé.Vytvárajú kontinuálne signály pomocou základných elektronických komponentov, ako sú prevádzkové zosilňovače alebo slučky s fázovým uzáverom (PLLS).Tieto signály zvyčajne zahŕňajú základné krivky, ako sú sínusové, štvorcové a trojuholníkové vlny.Generátory analógových funkcií však vo všeobecnosti ponúkajú menej funkcií a sú menej presnejšie v porovnaní s digitálnymi modelmi.To z nich robí dobrú voľbu, keď nepotrebujete presnú presnosť, ale stále potrebujete spoľahlivý nástroj.Napríklad dobre fungujú v učebných prostrediach alebo na jednoduchom testovaní obvodov.

Generátory digitálnych funkcií

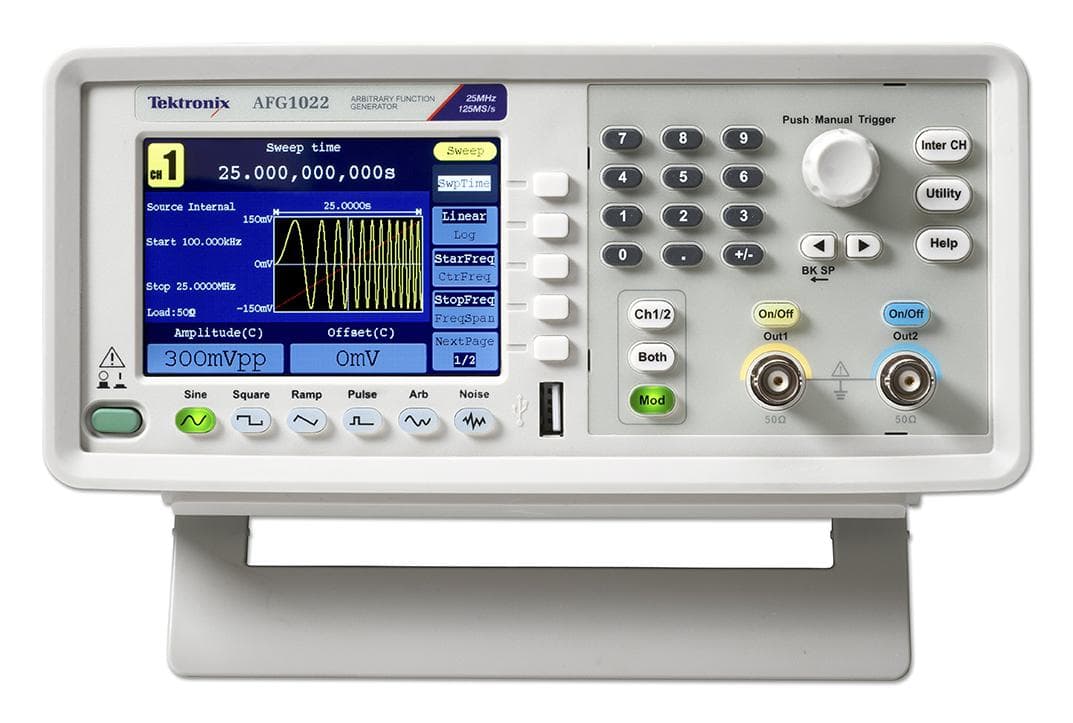

Obrázok 8: Generátor digitálnych funkcií

Generátori digitálnych funkcií používajú technológiu s názvom Direct Digital Synthesis (DDS) na vytváranie kriviek.Táto technológia umožňuje týmto generátorom produkovať širokú škálu vlnových tvarov s väčšou presnosťou a stabilitou.Generátory digitálnych funkcií vám poskytujú väčšiu kontrolu nad frekvenciou, amplitúdou a fázou signálov, ktoré produkujú.Vďaka svojej presnosti a flexibilite sú generátory digitálnych funkcií vhodné pre pokročilejšie úlohy, ako je výskum, vývoj a podrobné elektronické testovanie.Môžu vytvárať zložitejšie krivky a ľahko sa programujú, a preto sa často používajú, keď je potrebná presná kontrola nad charakteristikami signálu.

Generátory ľubovoľných vlny (AWG)

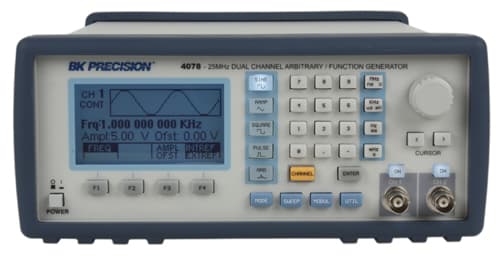

Obrázok 9: Generátor ľubovoľného tvaru vlny (AWG)

Ľubovoľné generátory vlny (AWGS) umožňujú používateľom vytvárať vlastné krivky, vďaka čomu sú užitočné pre špecializované testovanie, najmä v telekomunikáciách, kde sú potrebné zložité signály.Vďaka pokročilým funkciám, ktoré presne simulujú signály v reálnom svete, sú to cenné nástroje.Podobne sú generátory funkcií všestranné a používajú sa v mnohých oblastiach.V laboratóriách Electronics napodobňujú podmienky v reálnom svete na testovanie a riešenie problémov s obvodmi, čím sa zabezpečujú správne fungovanie systémov.Vo výskume a vývoji testujú nové návrhy vytvorením rôznych signálov a pomáhajú výrobkom dobre fungovať v skutočných scenároch.V lekárskej oblasti funkčné generátory jemne doladíte zdravotnícke pomôcky, ako sú kardiostimulátory a ultrazvukové stroje, aby sa zabezpečila správna funkcia.V automobilovom priemysle simulujú signály motorov a vozidiel na testovanie riadiacich jednotiek, pomáhajú pri zlepšovaní výkonu systému a zabezpečujú spoľahlivú prevádzku.

Modulačné techniky vo generátoroch funkcií

Techniky modulácie v moderných generátoroch funkcií umožňujú upraviť priebeh na špecifické použitie, najmä v komunikačných systémoch.Tieto techniky menia rôzne aspekty tvaru vlny - napríklad ako jeho veľkosť, rýchlosť alebo poloha - založená na vonkajšom signáli, čo umožňuje odosielanie informácií.

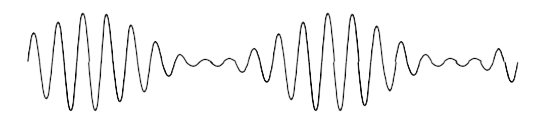

Obrázok 10: tvar vlny amplitúdovej modulácie (AM)

Modulácia amplitúdy (AM) je metóda, v ktorej sa veľkosť tvaru vlny mení v súlade s modulačným signálom.Tento prístup sa bežne používa v komunikačných systémoch, najmä v rozhlasovom vysielaní, kde sila signálu odráža odoslané informácie.Úpravou amplitúdy AM umožňuje prenášať zvuk alebo údaje na veľké vzdialenosti.Je však pravdepodobnejšie, že bude ovplyvnený hlukom a rušením, čo môže znížiť jasný signál.

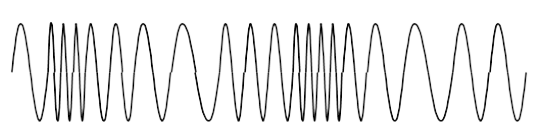

Obrázok 11: Vrhový tvar frekvenčnej modulácie (FM)

Frekvenčná modulácia (FM) mení rýchlosť tvaru vlny podľa modulačného signálu.Na rozdiel od AM, kde sa veľkosť mení, FM udržiava veľkosť rovnakú, ale posúva rýchlosť, aby kódovala informácie.Táto metóda sa široko používa pri rozhlasovom vysielaní, najmä v rádiu FM.Jednou z hlavných výhod FM nad AM je to, že je menej ovplyvnená hlukom a rušením, čo robí lepšie prenos vysoko kvalitných zvukových signálov.

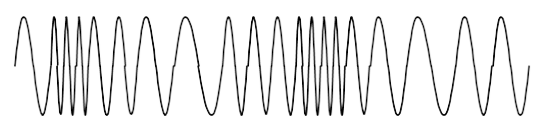

Obrázok 12: tvar vlny fázovej modulácie (PM)

Fázová modulácia (PM) upravuje polohu tvaru vlny založenú na modulačnom signáli.V tomto prípade sa fáza vzťahuje na čas, keď sa začína priebeh alebo jeho uhol v porovnaní s odkazom.Posunutím fázy môže PM kódovať údaje do tvaru vlny.Táto metóda sa často používa v pokročilých komunikačných systémoch, ako sú siete Wi-Fi a GSM, kde pomáha poskytovať rýchly a spoľahlivý prenos údajov.PM je niekedy kombinovaný s inými technikami modulácie na zlepšenie výkonu a efektívnosti komunikačných systémov

Typy formátov generátora funkcií

Bench-top nástroje

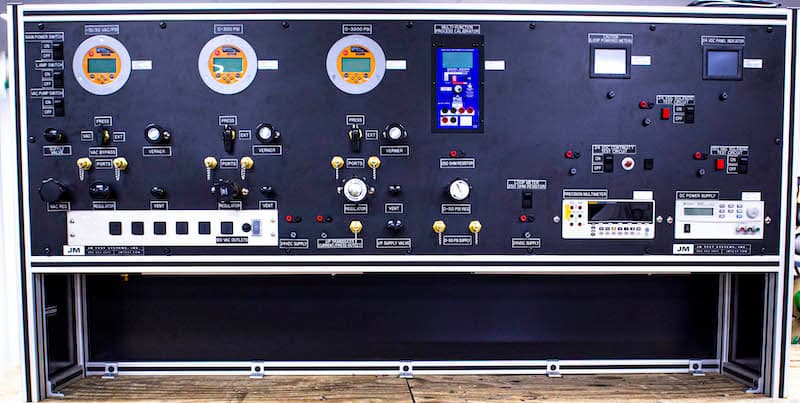

Obrázok 13: Bench-top Instruments

Generátory funkcií na lavičkách sú samostatné jednotky bežne používané v laboratóriách a rozvojových oblastiach.Ponúkajú mnoho funkcií, ako sú rôzne typy kriviek, zmeny frekvencií a úpravy amplitúdy.Tieto zariadenia sú navrhnuté s ľahko použiteľnými ovládacími prvkami vrátane gombíkov, tlačidiel a obrazoviek zobrazovania, vďaka čomu sú jednoduché na prevádzku.Tieto nástroje sú spoľahlivé a presné, vďaka čomu sú vhodné pre situácie v oblasti vzdelávania a profesionálneho testovania, kde je veľmi dôležitá presnosť.

Nástroje založené na stojanoch

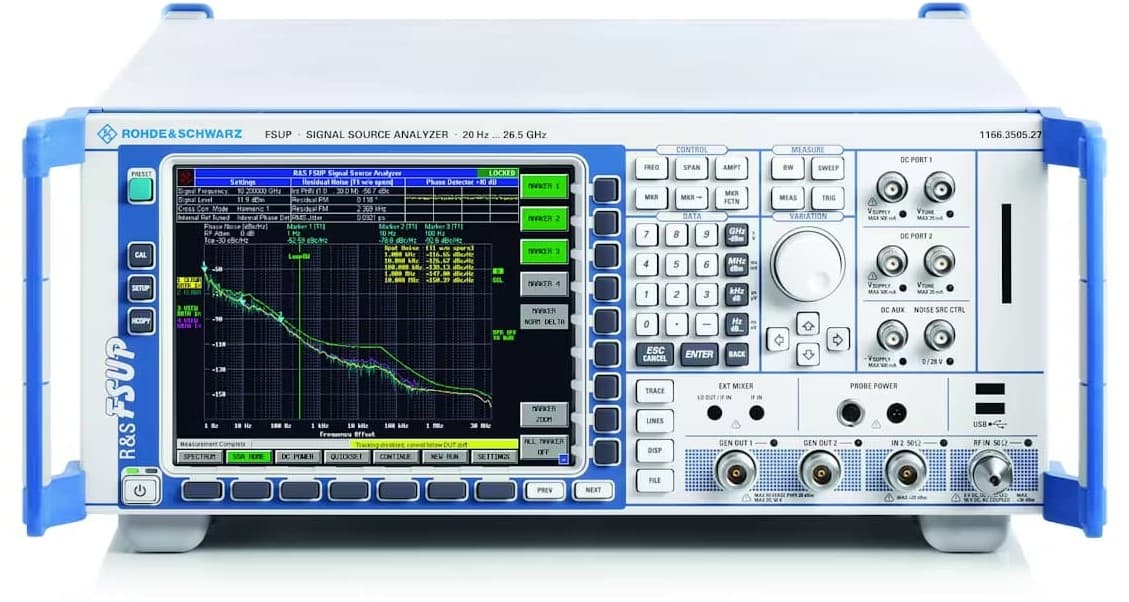

Obrázok 14: Generátor funkcií založený na stojane

Generátory funkcií založených na stojane sú modulárne zariadenia navrhnuté tak, aby boli súčasťou väčších automatizovaných testovacích systémov.Ich modulárny dizajn umožňuje ich ľahko naskladať a nastaviť v stojane, vďaka čomu sú flexibilné pre zložité testovacie potreby.Tieto generátory sa zvyčajne používajú na miestach, kde sú dôležité priestory a schopnosť rozšíriť sa, napríklad vo veľkom priemyselnom testovaní alebo kontrole kvality výroby.Často ponúkajú možnosti diaľkového ovládania, čo im umožňuje hladko pracovať v automatizovaných systémoch.

Generátory funkcií USB

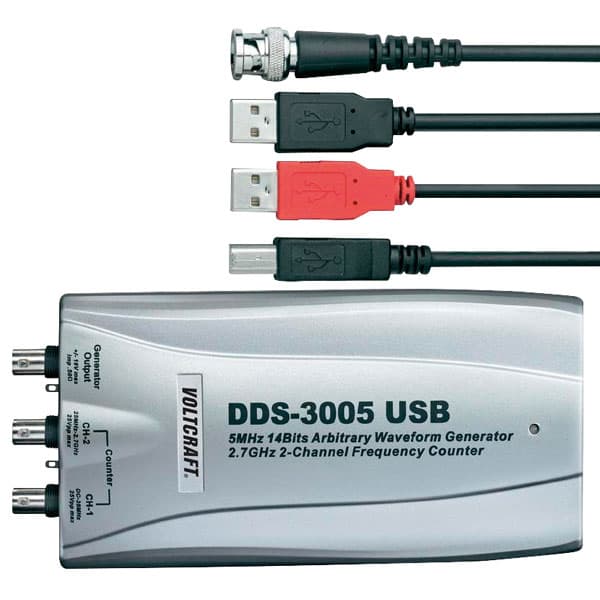

Obrázok 15: Generátor funkcie USB

Generátory funkcií USB sú malé, prenosné zariadenia, ktoré sa pripájajú k počítaču cez port USB.Sú ovládané softvérom, čo používateľom umožňuje vytvárať a upravovať priebeh priamo zo svojich počítačov.Tieto generátory sú ideálne na testovanie v teréne alebo iných situáciách, keď je prenosná a ľahko použiteľná prioritou.Aj keď sú malé, generátory funkcií USB môžu ponúkať mnoho funkcií, ale nemusia byť také presné alebo odolné ako väčšie, špecializované jednotky.

Počítačové generátory funkcií

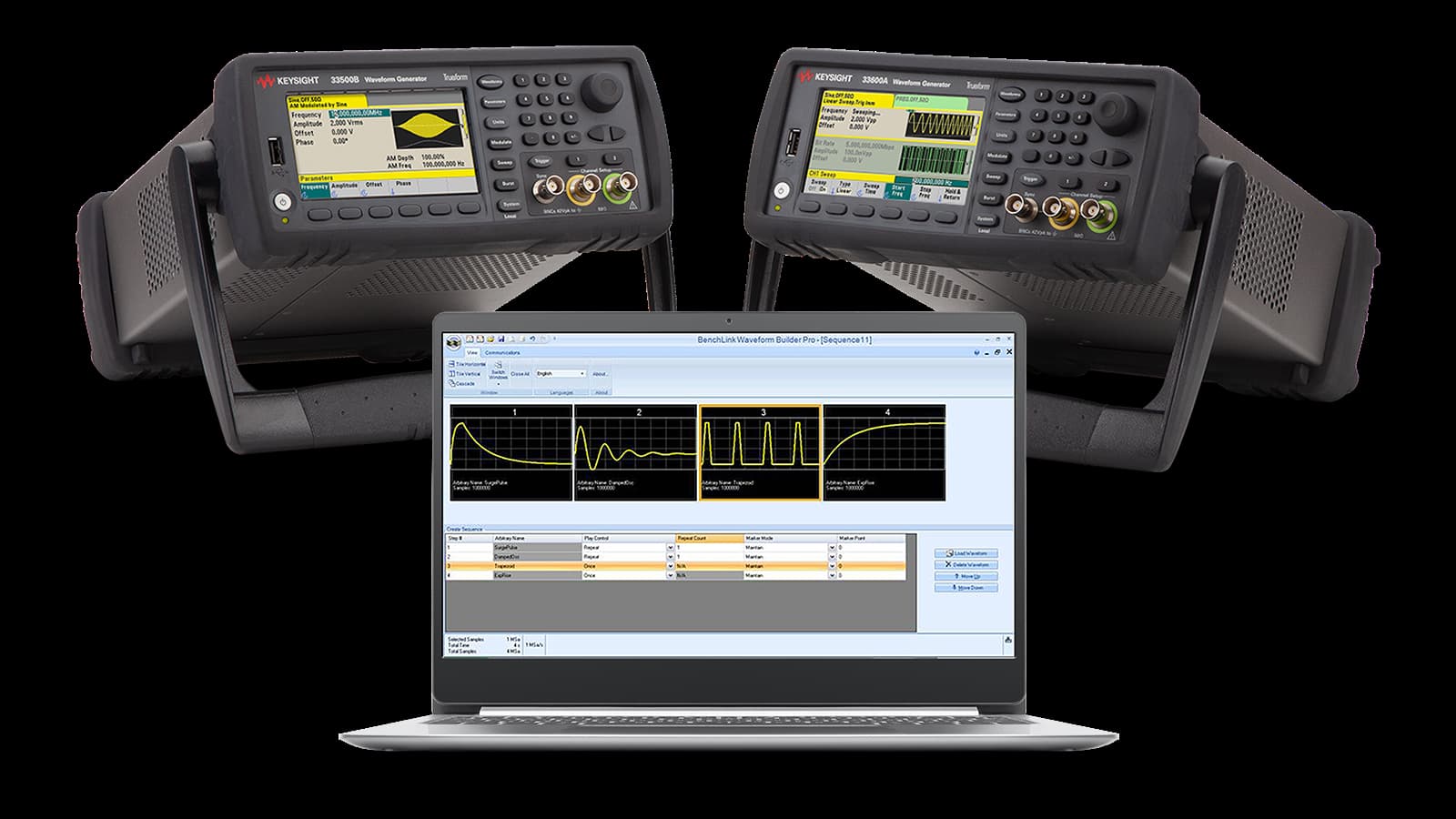

Obrázok 16: Generátory funkcií založených na počítači

Počítačové generátory funkcií používajú softvér na vytváranie vlnových tvarov pomocou zvukového výstupu počítača na generovanie signálu.Tento formát je veľmi prístupný do rozpočtu, pretože využíva existujúci počítačový hardvér.Presnosť a výkon počítačových generátorov však často závisia od zvukového hardvéru počítača, ktorý môže obmedziť ich použitie v situáciách, ktoré si vyžadujú vysokú presnosť.Najdôležitejšie sú pre jednoduché, nízkofrekvenčné generovanie signálu, kde je hlavným cieľom udržiavanie nízkych nákladov.

Integrované generátory funkcií osciloskopu

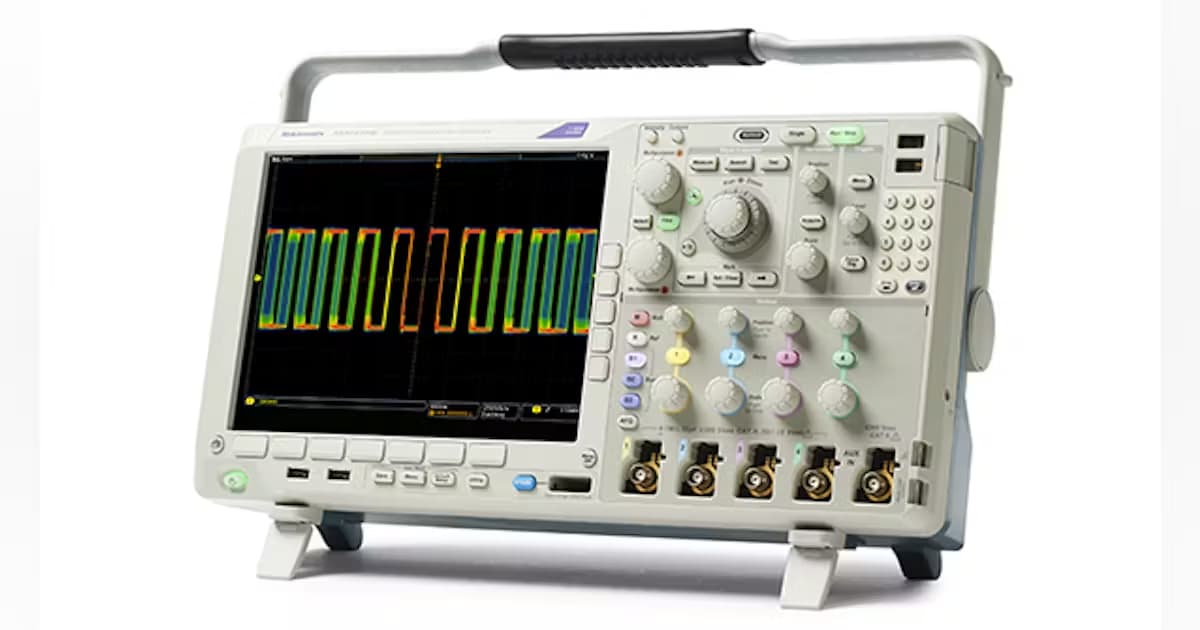

Obrázok 17: Osciloskop so vstavaným generátorom funkcie

Niektoré osciloskopy majú vstavaný generátor funkcií, ktoré ponúka užitočné riešenie all-in-one na vytváranie a analýzu signálov.Táto kombinácia umožňuje používateľom generovať signál a okamžite ho skontrolovať bez potreby samostatných zariadení.Aj keď je tento formát pohodlný a ukladá priestor, nemusí ponúkať tak širokú škálu svetových tvarov ako samostatné generátory funkcií.Tieto integrované zariadenia sú skvelé na učenie a všeobecné testovanie, kde sa oceňujú ľahké použitie a kompaktný dizajn.

Špecifikácie generátora funkcií

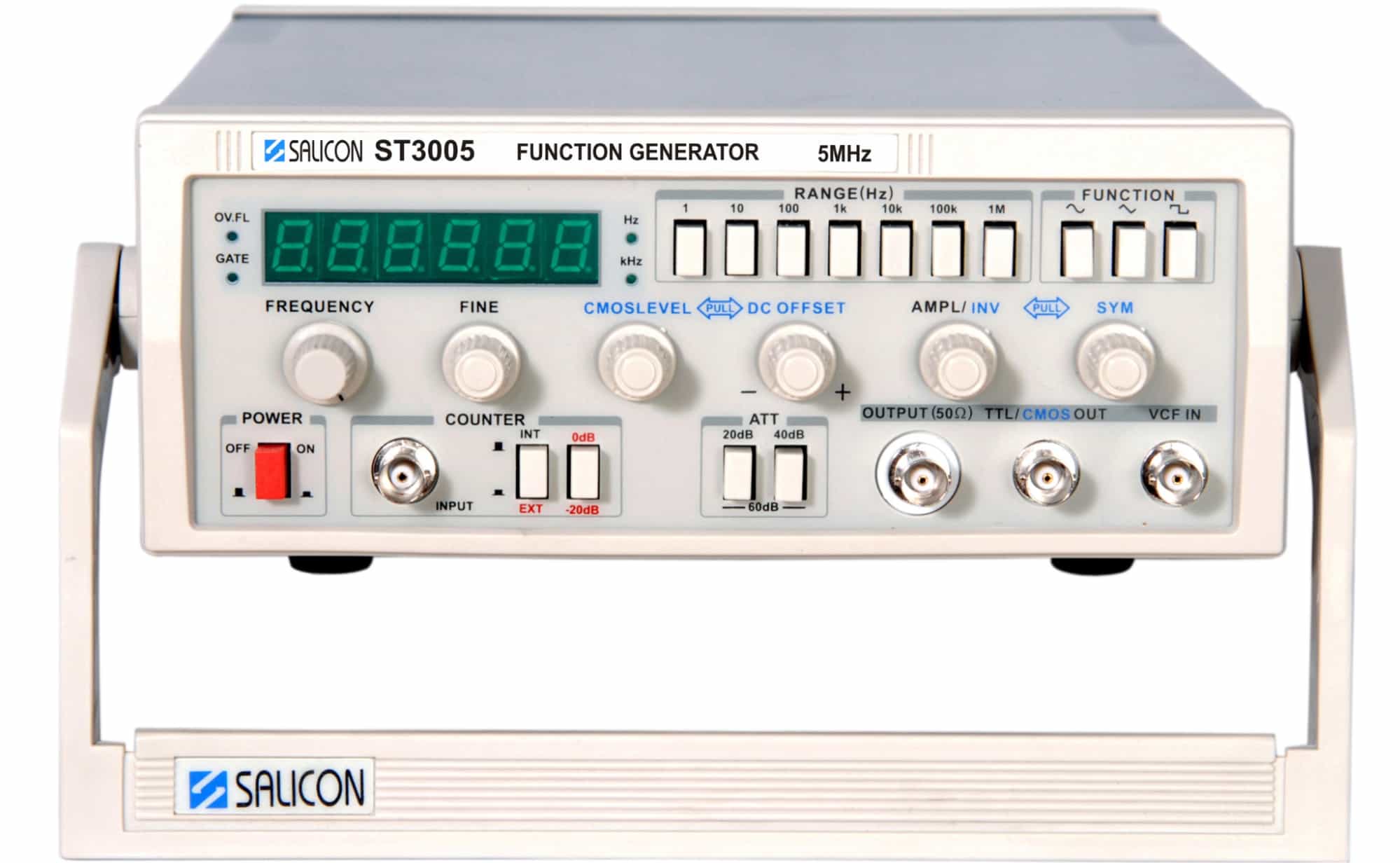

Obrázok 18: Generátor funkcií

Funkčné generátory sú zariadenia používané na vytváranie rôznych elektronických signálov potrebných na testovanie a vývoj v elektronike.Prichádzajú s ovládacími prvkami, ktoré vám umožnia upraviť signál tak, aby vyhovovali konkrétnym požiadavkám vášho projektu.

Frekvenčná kontrola upravuje, ako často sa priebeh v priebehu času opakuje.Toto nastavenie pomáha priradiť signál s tým, čo testujete.Pri testovaní zvukových zariadení by ste napríklad potrebovali vyššie frekvencie pre rýchle digitálne obvody alebo nižšie frekvencie.

Výber typu vlny umožňuje zvoliť tvar signálu, ako je sínus, štvorcový alebo trojuholníkový vlny.Každý tvar je vhodný na rôzne účely testovania.Sinisové vlny majú hladký, kontinuálny tvar, ktorý dobre funguje na testovanie zvukových alebo rádiových frekvenčných obvodov.Štvorcové vlny s jasnými prechodmi zapínania/vypnutia sú dobré pre digitálnu elektroniku, kde môžu napodobňovať binárne signály.Trojuholníkové vlny, ktoré rovnomerne stúpajú a klesajú, sa často používajú pri úlohách na spracovanie modulácií a signálu.

Ovládanie kompenzácie DC vám umožní posúvať tvar vlny nahor alebo nadol pozdĺž osi napätia.To znamená, že môžete upraviť signál tak, aby nebol vycentrovaný okolo nulových voltov, ale posunuté o určité množstvo.Je to užitočné, keď potrebujete simulovať podmienky v reálnom svete, ktoré zahŕňajú stabilnú úroveň napätia, napríklad v analógových obvodoch, kde je prítomné konštantné napätie (DC zaujatosť).

Kontrola pracovného cyklu sa mení, ako dlho zostáva vlnový tvar vo svojom „na“ stave v porovnaní s jeho „mimo“ stavu v každom cykle.Toto nastavenie je obzvlášť užitočné pri generovaní štvorcových alebo pulzných vĺn.Napríklad pri úlohách modulácie pulznej šírky (PWM), zmena pracovného cyklu upravuje, ako dlho zostáva signál vysoký, čo môže ovládať napájanie dodávanú do zariadenia.Toto je obzvlášť užitočné v aplikáciách, ako je kontrola motora, kde nastavenie pracovného cyklu môže regulovať rýchlosť a silu motora.

Záver

Generátory funkcií sú užitočnými nástrojmi v elektronike a ponúkajú rôzne funkcie, ktoré vyhovujú rôznym testovacím a vývojovým úlohám.Od základnej sínusovej vlny po zložitejšie vlastné krivky, tieto zariadenia pomáhajú inžinierom a technikom simulovať podmienky v reálnom svete a zabezpečujú, aby obvody správne fungovali v rôznych situáciách.Pochopením rôznych typov generátorov funkcií - či už analógových, digitálnych alebo tých, ktoré vytvárajú vlastné krivky - a ich konkrétne funkcie si môžete vybrať správny nástroj pre svoju prácu, čo vedie k spoľahlivejším a efektívnejším návrhom.Keďže technológia pokračuje v rozvíjaní, úloha generátorov funkcií vo výskume, vývoji a kontrole kvality bude rásť iba, čo z nich urobí cenný nástroj v akejkoľvek nástroji Electronics Professional.

Často kladené otázky [FAQ]

1. Aké sú funkcie generátora?

Hlavnou úlohou generátora je zmena mechanickej energie na elektrickú energiu.Robí to roztočením cievky v magnetickom poli, ktoré vytvára elektrický prúd.Vyrábaná elektrina sa potom môže použiť na napájanie zariadení, strojov alebo na uložené na neskoršie použitie.Generátory sa často používajú tam, kde nie je prístup k hlavnému napájaniu alebo počas výpadkov napájania.

2. Aký je význam funkcie generátora?

Pri programovaní je funkcia generátora špeciálnym typom funkcie, ktorá vám umožňuje vytvárať a vrátiť viac hodnôt naraz, a nie všetky naraz.Je to užitočné, keď potrebujete vytvoriť postupnosť hodnôt alebo položiek spôsobom, ktorý ukladá pamäť a výkon spracovania, najmä pri riešení veľkého množstva údajov.

3. Aká je funkcia jednoduchého generátora?

Funkciou jednoduchého generátora je vytváranie elektrickej energie z mechanickej energie.Funguje tým, že pohybuje drôtovou cievkou vo vnútri magnetického poľa, ktoré generuje elektrický prúd.Jednoduché generátory sa často používajú na generovanie energie v malom rozsahu.

4. Aká je funkcia každého generátora?

Bez ohľadu na typ, každý generátor slúži rovnakej základnej funkcii: premeny mechanickej energie na elektrickú energiu.Táto konverzia umožňuje generátorom poskytovať energiu elektrickým systémom, zariadeniam a mriežkami.

5. Ako používať generátor funkcie krok za krokom?

Ak chcete použiť generátor funkcie, najskôr pripojte svoje výstupné terminály k vstupu obvodu alebo zariadenia, ktoré chcete otestovať.Potom zapnite generátor funkcií.Ďalej vyberte požadovaný typ tvaru vlny (ako sínus, štvorcový alebo trojuholník) a nastavte frekvenciu tak, aby zodpovedala tomu, čo potrebujete.Nastavte amplitúdu na riadenie úrovne napätia signálu a ak je to potrebné, nastavte DC offset.Nakoniec spustite generátor, aby ste začali odosielať tvar vlny do vášho obvodu, a pozorujte výsledky pomocou osciloskopu alebo iného meracieho nástroja.
