Elektromotorická sila (EMF): definícia, vzorec, typy a ako to funguje

V tomto článku sa dozviete, čo je Electromotive Force (EMF) a ako dodáva energiu, ktorá poháňa prúd cez obvod.Uvidíte, ako EMF funguje vo vnútri zdrojov, ako sú batérie, generátory a solárne články, a ako vnútorný odpor ovplyvňuje napätie, ktoré dostanete.Preskúmate tiež rôzne typy EMF a vzorce používané na jeho opis.Nakoniec pochopíte, ako sa EMF meria a ako sa líši od potenciálneho rozdielu.

Katalóg

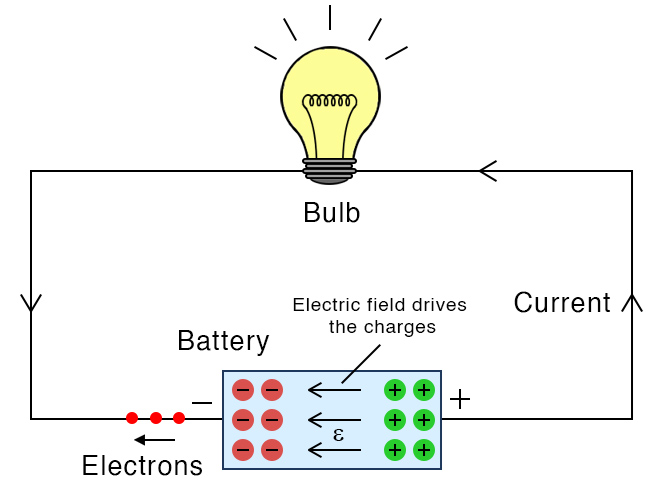

Obrázok 1. Elektromotorická sila (EMF) v obvode

Čo je elektromotorická sila?

Elektromotorická sila (EMF) je napätie generované zdrojom, ktorý poháňa elektrický prúd cez obvod.Napriek svojmu názvu to nie je skutočná „sila“, ale energia dodávaná na jednotku nabitia zariadeniami, ako sú batérie, generátory, solárne články a iné systémy na premenu energie.EMF definuje, koľko elektrickej energie je zdroj schopný dodať záťaži.Vyššie uvedený obrázok znázorňuje, ako elektromotorická sila (EMF) poháňa náboje vo vnútri zdroja energie a iniciuje tok prúdu cez obvod.

Ako funguje elektromotorická sila?

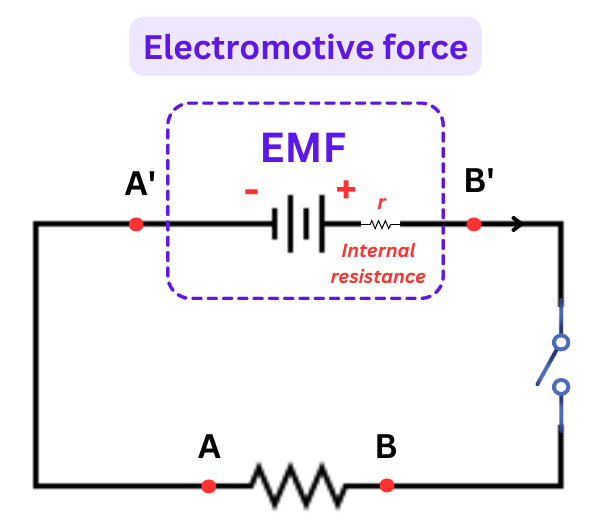

Obrázok 2. Pracovný princíp EMF

Vyššie uvedený obrázok ukazuje, ako elektromotorická sila (EMF) vytvára a udržiava potenciálny rozdiel vo vnútri zdroja energie.EMF funguje tak, že premieňa inú formu energie na elektrickú energiu, oddeľuje náboje vo vnútri zdroja a nastavuje napätie na jeho svorkách.

V batérii elektrochemické reakcie pohybujú nábojmi, zatiaľ čo v generátore meniace sa magnetické polia tlačia náboje prostredníctvom elektromagnetickej indukcie.Vo všetkých prípadoch vykonáva EMF prácu tak, že poháňa náboje proti vnútornému elektrickému poľu.

Keď je obvod uzavretý, tento potenciálny rozdiel umožňuje prúdenie prúdu.Keď je otvorený, EMF je stále prítomný, ale nemôže produkovať prúd.Diagram tiež ukazuje vnútorný odpor zdroja (r), ktorý znižuje svorkové napätie, keď tečie prúd.

Vzorec elektromotorickej sily

Štandardná rovnica pre batériu je:

alebo ekvivalentne,

kde:

• ε = elektromotorická sila

• V = napätie na svorke

• I = prúd

• R = Vonkajší/zaťažovací odpor

• r = vnútorný odpor zdroja

Obe formy vyjadrujú rovnaký vzťah medzi EMF, svorkovým napätím a vnútorným odporom.

Druhy elektromotorickej sily

Rôzne technológie produkujú EMP prostredníctvom rôznych mechanizmov:

Chemické EMF

Chemické EMF vzniká, keď elektrochemické reakcie vo vnútri batérií a článkov oddeľujú náboje, čím sa vytvára potenciálny rozdiel.Považuje sa za typ EMP, pretože chemická energia sa priamo premieňa na elektrickú energiu, ktorá poháňa prúd.Na rozdiel od elektromagnetického alebo solárneho EMP sa chemický EMF nespolieha na pohyb alebo svetlo, závisí výlučne od chemických procesov.

Elektromagnetické EMF

Elektromagnetické EMF vzniká, keď vodič zažíva meniace sa magnetické pole, ktoré indukuje napätie podľa Faradayovho zákona indukcie.Tento typ EMF sa vytvára v zariadeniach, ako sú generátory, alternátory a transformátory.V porovnaní s chemickým EMF sa spolieha skôr na mechanický pohyb alebo zmeny magnetického toku než na chemické reakcie.

Solárne alebo fotovoltaické EMF

Solárne alebo fotovoltaické EMP sa vytvára, keď fotóny zo slnečného žiarenia energizujú elektróny v polovodičových materiáloch, čo im umožňuje voľne sa pohybovať a vytvárať napätie.Kvalifikuje sa ako typ EMP, pretože svetelná energia sa premieňa priamo na elektrickú energiu.Na rozdiel od chemického alebo elektromagnetického EMF, fotovoltaické EMF nevyžaduje žiadne pohyblivé časti a úplne závisí od intenzity svetla.

Termoelektrické EMF

Termoelektrické EMF sa generuje, keď dve spojenia rôznych kovov zažívajú teplotný rozdiel, čo spôsobuje migráciu nosičov náboja z horúcich do studených oblastí.Táto separácia náboja riadená teplotou vytvára merateľné EMF, a preto sa termočlánky spoliehajú na tento mechanizmus.Na rozdiel od solárneho alebo elektromagnetického EMP závisí termoelektrické EMP skôr od tepelnej energie ako od svetla alebo magnetických polí.

Piezoelektrické EMF

Piezoelektrické EMF nastáva, keď je na určité kryštalické materiály aplikované mechanické napätie, ktoré núti elektrické náboje k posunu v štruktúre.Táto separácia náboja vyvolaná stresom generuje napätie, čo z neho robí odlišnú kategóriu EMF založenú na mechanickej premene energie.V porovnaní s chemickým alebo termoelektrickým EMF, piezoelektrický EMF reaguje takmer okamžite na zmeny tlaku a nevyžaduje žiadne teplo, svetlo ani chemické reakcie.

Meranie elektromotorickej sily

Presné meranie EMF je dôležité pri hodnotení napájacieho systému, diagnostike batérie a elektrických testoch.

Pomocou voltmetra

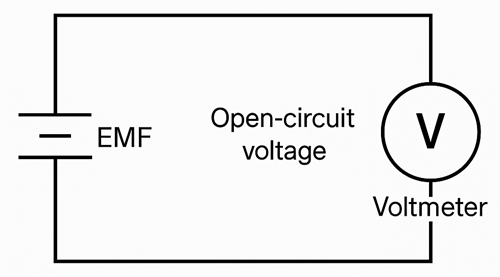

Obrázok 3. Meranie EMF pomocou voltmetra

Obrázok vyššie ukazuje jednoduché nastavenie otvoreného okruhu používané na meranie EMF zdroja.Voltmeter meria EMF pripojením cez otvorené svorky zdroja, čo mu umožňuje čítať plné napätie bez toku prúdu.Považuje sa za platnú metódu, pretože vysoký vnútorný odpor voltmetra zabraňuje zaťaženiu, čím sa zabezpečí, že vnútorný odpor zdroja neovplyvní meranie.V porovnaní s potenciometrami alebo digitálnymi prístrojmi sú voltmetre jednoduchšie a rýchlejšie sa používajú, ale ponúkajú menšiu presnosť v citlivých aplikáciách.

Metóda potenciometra

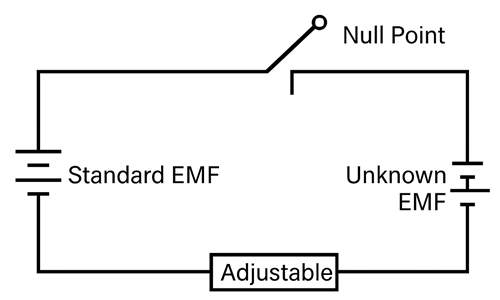

Obrázok 4. Meranie EMF pomocou potenciometra

Vyššie uvedený diagram ilustruje nastavenie nulovej rovnováhy používané pri potenciometrickom meraní EMF.Potenciometer meria EMF porovnaním neznámeho napätia so štandardnou referenciou pomocou techniky nulovej rovnováhy, kde zo zdroja nie je odoberaný žiadny prúd.Táto metóda je považovaná za jeden z najpresnejších spôsobov merania EMF, pretože úplne eliminuje chyby pri načítaní.Na rozdiel od voltmetrov alebo DMM sú potenciometre pomalšie a zložitejšie na nastavenie, ale poskytujú vynikajúcu presnosť pre laboratórne a kalibračné práce.

Digitálne nástroje

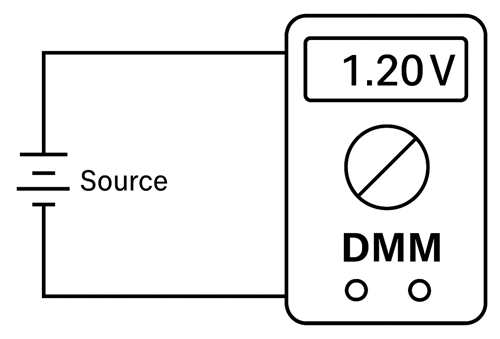

Obrázok 5. Meranie EMF pomocou DMM

Vyššie uvedený obrázok ukazuje, ako digitálny multimeter číta EMF priamo cez svorky zdroja.Digitálne multimetre (DMM) merajú EMF vzorkovaním napätia na svorkách zdroja pomocou elektronických obvodov.Sú široko používané, pretože kombinujú pohodlie, digitálnu presnosť a schopnosť merať viacero elektrických veličín.V porovnaní s potenciometrami však DMM môžu spôsobiť malé chyby pri zaťažení v dôsledku ich konečnej vstupnej impedancie, hoci zostávajú praktickejšie a užívateľsky prívetivejšie ako iné metódy.

Aplikácie elektromotorickej sily

EMF je dôležité v celom rade elektrických a elektronických systémov, vrátane:

• Napájanie záťaží pomocou batérií, generátorov a solárnych článkov

• Prevádzka priemyselných strojov a elektromotorov

• Nabíjacie systémy, ako sú jednotky UPS, batérie vozidiel a skladovanie obnoviteľnej energie

• Generovanie meracích signálov v termočlánkoch, piezoelektrických snímačoch a iných prevodníkoch

• Systémy na zber energie pre vzdialené a prenosné zariadenia

• Udržiavanie úrovní napätia naprieč rozvodnými sieťami

Elektromotorická sila (EMF) verzus potenciálny rozdiel (PD)

Nižšie je uvedený rozdiel medzi emf a potenciálnym rozdielom, ktorý vám pomôže zistiť, ako sa každý z nich správa v obvode.

Aspekt	Elektromotorické Sila (EMF)	Potenciál rozdiel (PD)
Definícia	Energia dodávané na jednotku nabitia zo zdroja	Energia používa sa na jednotkové nabitie medzi dvoma bodmi
Poloha	Vyskytuje sa vnútri zdroja	Zobrazí sa cez externé komponenty
Okruh Podmienka	Merané keď je okruh otvorený	Merané keď tečie prúd
Príčina	Zdroj tlačí poplatky	Poplatky strácať energiu pri prúdení
predstavuje	Celkom poskytnutá energia	Energia spotrebované
Symbol	E alebo ε	V
Hodnota Vzťah	Vždy ≥ PD	Vždy ≤ EMF, keď tečie prúd
Interné Efekt odporu	Neovplyvnené zaťažením	Znižuje keď záťaž/vnútorný odpor spotrebúva energiu
Zdroj Príklady	batérie, generátory, solárne články	rezistory, motory, lampy
Fyzické Význam	Pohony prúd do obvodu	oponuje prúd cez komponenty
Práca Hotovo	Práca vykonané na základe poplatkov	Práca vykonávané poplatkami
Jednotka	Volt (V)	Volt (V)
Existencia v otvorenom okruhu	Existuje aj keď je otvorená	nula keď je otvorený (bez prúdu)
Smer	Negatívne → pozitívny vnútorný zdroj	Pozitívny → záporný vo vonkajšom obvode
Zdroj Správanie	Označuje silu zdroja	Označuje pokles napätia na komponentoch

Záver

Elektromotorická sila je dôležitá, pretože ukazuje, ako elektrické zdroje vytvárajú a dodávajú energiu do obvodu.Rôzne formy EMP pochádzajú z chemických reakcií, magnetických polí, svetla, tepla alebo mechanického tlaku.EMF možno merať niekoľkými spôsobmi, z ktorých každý ponúka inú úroveň presnosti.Pochopenie EMF, jeho typov a toho, ako sa porovnáva s potenciálnym rozdielom, pomáha efektívnejšie pracovať s elektrickými systémami.
