Tranzistor BC548: Pracovanie, výhody a použitia obvodu

Tranzistor BC548 je bežne používanou súčasťou v elektronických obvodoch na prepínanie a zosilnenie signálov.Je univerzálny, spoľahlivý a vhodný pre aplikácie s nízkym výkonom.Tento článok skúma jeho funkcie, pracovné princípy, konfiguráciu PIN a rôzne použitia, ktoré poskytujú jasné pochopenie jeho funkčnosti.

Katalóg

Prehľad tranzistora BC548 NPN

Ten BC548 je bežne používaný tranzistor Bipolar Junction NPN určený pre úlohy, ako je prepínanie a zosilnenie signálov v elektronických obvodoch.Pri použití ako spínač dokáže zvládnuť zaťaženie až 500 mA, vďaka čomu je všestranný pre rôzne aplikácie s nízkym výkonom.Tento tranzistor prichádza v troch variantoch: BC548A, BC548Ba BC548C.Hlavný rozdiel medzi týmito modelmi spočíva v ich hodnotách súčasného zisku jednosmerného prúdu.

Zisk pre BC548A sa pohybuje medzi 110 a 220, zatiaľ čo BC548B má rozsah ziskov 200 až 450 a BC548C ponúka najvyšší rozsah 420 až 800. Tieto hodnoty určujú, do akej miery tranzistor môže zosilniť signál, a preto môže zosilniť signál, a preto môže zosilniť signál, čo je dôvodVýber správneho variantu na základe potrieb vášho obvodu je rozhodujúci.Či už pracujete na úlohách zosilnenia alebo prepínania, BC548 ponúka spoľahlivé a efektívne riešenie.

Podrobné fungovanie tranzistora BC548

Tranzistor BC548 pracuje pomocou malého prúdu na základnom termináli na reguláciu toku väčšieho prúdu medzi jeho kolektorom a terminálmi emitorov.Aby sa správne fungovalo, prúd dodaný základne musí byť obmedzený na najviac 5 mA.Keď je základný kolík pripojený k zemi, spojenie medzi kolektorom a žiaričkou zostáva otvorené, čo bráni pretekám akéhokoľvek prúdu.

Ak sa signál aplikuje na základný terminál, uzatvára toto pripojenie, čo umožňuje prúdenie prúdu medzi kolektorom a emitorom.Tento stav sa označuje ako oblasť saturácie, kde je tranzistor úplne „zapnutý“ a zvládne až 500 mA prúdu.Na druhej strane, keď je signál na základňu odstránený, tranzistor vstupuje do odrezkovej oblasti, úplne „vypne“ a zastavuje prúd prúdu.

Ak mierne zvýšite napätie v základnom termináli, môže to spôsobiť významnú zmenu prúdu prúdiaceho cez kolektor a emitor.Emitorový terminál je silne dopovaný v porovnaní s ostatnými terminálmi, vďaka čomu je napätie kolektora vyššie ako základné napätie.Toto správanie umožňuje BC548 účinne zosilňovať signály, čo z neho robí spoľahlivú voľbu pre mnohé úlohy prepínania a zosilnenia.

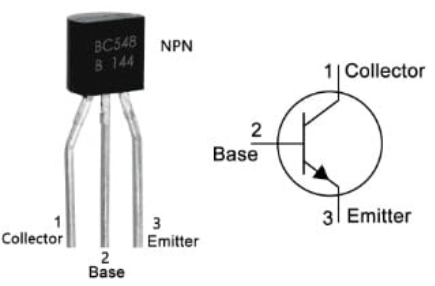

BC548 TRANSISTOR PIN rozloženie a konfigurácia

Tranzistor BC548 má tri terminály, z ktorých každý zohráva pri svojej prevádzke zreteľnú úlohu.Tieto terminály sa líšia, pokiaľ ide o úroveň dopingu a špecifické úlohy v rámci obvodu.Pochopenie konfigurácie PIN vám pomôže správne prepojiť tranzistor vo vašom obvode.

• PIN-1 (Zberateľ): Tu vstupuje prúd do tranzistora.Pôsobí ako vstupný terminál pre hlavný prúd prúdu v obvode.

• PIN-2 (základňa): Základný terminál je riadiacim bodom tranzistora.Tu použitý malý prúd reguluje väčší prúd tečúci medzi kolektorom a emitorom.

• PIN-3 (emitor): Toto je terminál, cez ktorý prúd opúšťa tranzistor po dokončení jeho cesty cez obvod.

Kľúčové vlastnosti a technické špecifikácie tranzistora BC548

Funkcie a špecifikácie tranzistora BC548 sú podrobne uvedené nižšie, aby sa poskytol pohľad na jeho funkčnosť a dizajn.

Parameter	Hodnota
Tranzistorový typ	Bi-Polar, NPN
Počet kolíkov	3
Typ balíka	Do-92
Maximálny zberateľský prúd (IC)	500 mA
Maximálne napätie zberateľa (VCE)	30 V
Maximálne napätie na báze zberateľov (VCB)	30 V
Maximálne napätie na báze emitorov (VEB)	5V
Frekvencia prechodu (FT)	150 MHz
Maximálny rozptyl zberateľa	625 MW
DC Aktuálny zisk (HFE)	110 až 800
Prevádzkový a skladovací teplotný rozsah	-55 ° C až +150 ° C
Držiak	Otvor
Úroveň citlivosti vlhkosti (MSL)	1 (neobmedzený)
Maximálny výkon	500 MW

Ekvivalenty tranzistora BC548

• BC547

• BC549

• BC550

• 2n2222

• 2n3904

• 2n3906

Doplnkové tranzistory PNP:

• BC557

• BC558

• BC556

Pokyny pre bezpečné používanie tranzistora BC548 v obvodoch

Aby sa zabezpečilo, že tranzistor BC548 funguje dobre a trvá dlho, je dôležité dodržiavať niekoľko bezpečnostných opatrení.Vždy sa držte odporúčaných špecifikácií, pretože ich prekročenie môže spôsobiť poškodenie.Napríklad sa vyhnite pripojeniu akéhokoľvek zaťaženia, ktoré vyžaduje viac ako 30 V alebo 500 mA, pretože to presahuje nad rámec kapacity tranzistora.

Venujte veľkú pozornosť pripojeniam PIN.Tranzistorove kolíky musia byť správne pripojené;Zvrátenie alebo nesprávne uplatňovanie môže viesť k poruche alebo trvalému poškodeniu.Použitie vhodného odporu v základnom termináli je rovnako dôležité.To pomáha riadiť prúd prúdiaci do základne, ktorý by nemal prekročiť 5 mA.

Nakoniec sa uistite, že prevádzková teplota zostáva v rozsahu -55 ° C až +150 ° C.Nadmerné teplo alebo chlad môže znížiť výkonnosť tranzistora alebo viesť k zlyhaniu.Podľa týchto jednoduchých krokov vám môže pomôcť čo najlepšie využiť tranzistor BC548 vo vašich projektoch.

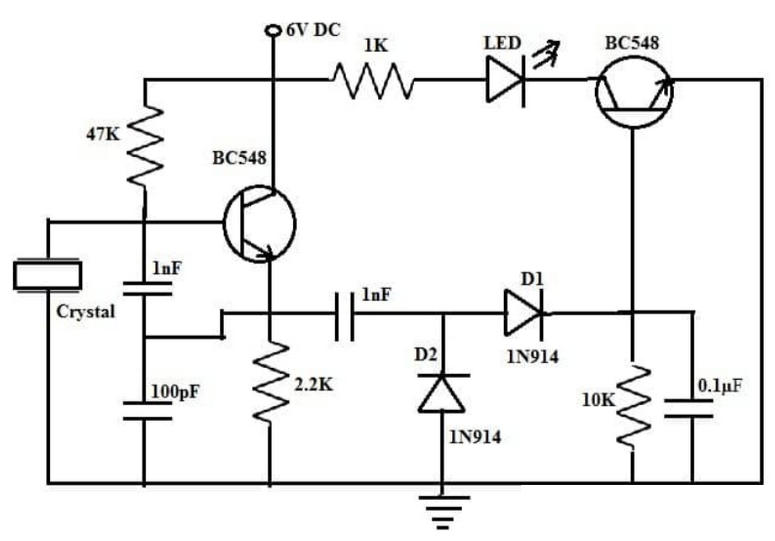

Obvod krištáľového testera pomocou tranzistora BC548

Obvod testerov kryštálov, postavený pomocou tranzistora BC548, je jednoduchý a efektívny spôsob, ako skontrolovať, či kryštálová zložka funguje správne.Kryštály sú kľúčovou súčasťou mnohých elektronických projektov, pretože pomáhajú vytvárať konkrétne frekvencie.Tento obvod tvorí oscilátor a ak je kryštál funkčný, LED v obvode bliká, čo naznačuje, že funguje správne.

Na vytvorenie tohto obvodu budete potrebovať niekoľko základných komponentov: napájací zdroj DC 6V, dva tranzistory BC548, dve diódy 1N914, LED a odpor s 2,2 kΩ, 47 kΩ, 1 kΩ a 10KΩ.Okrem toho sú potrebné kondenzátory hodnôt 0,1 µF, 1NF a 100pf.Po zostavovaní obvodu po diagrame vám nastavenie umožní ľahko testovať kryštály.

Keď je kryštál pripojený, obvod generuje oscilácie, ktoré spúšťajú prvý tranzistor BC548.Signál sa potom napraví diódami a filtruje sa pomocou kondenzátorov pred dosiahnutím druhého tranzistora BC548, ktorý aktivuje LED.Žiarivá LED označuje pracovný kryštál, zatiaľ čo žiadne svetlo nenaznačuje, že kryštál je chybný.Tento jednoduchý tester môže ušetriť čas a zabezpečiť, aby kryštály použité vo vašich projektoch fungovali tak, ako by mali.

Princípy prevádzky obvodu testera kryštálov s BC548

Tento obvod používa dva tranzistory BC548, ktoré spolupracujú na testovanie funkčnosti kryštálu.Obvod, ktorý je napájaný napájaním 6V, je navrhnutý tak, aby bezpečne riadil prúd prúdu umiestnením odporov pred každým komponentom.Testovaný kryštál je pripojený priamo k základnému terminálu prvého tranzistora (T1).

Keď kryštál generuje oscilácie, spúšťa T1 a vytvára výstup, ktorý prechádza cez 1N914 diód.Tieto diódy napravia signál, ktorý sa potom filtruje kondenzátormi skôr, ako dosiahne základňu druhého tranzistora (T2).T2 zosilňuje signál a rozsvieti LED, ak kryštál funguje správne.

Ak LED dióda nesvieti, kryštál je chybný alebo poškodený.Toto nastavenie je veľmi užitočné na rýchle overenie prevádzky kryštálov, najmä v vysokofrekvenčných projektoch, kde sú potrebné presné oscilátory.Jednoduchosť a spoľahlivosť tohto obvodu z neho robí cenný nástroj na zabezpečenie toho, aby vaše kryštály fungovali podľa očakávania.

Výhody a výkonnostné výhody tranzistora BC548

Pokročilá technológia procesu

Tento tranzistor je vytvorený pomocou technológie pokročilých procesov, čím sa zabezpečuje, že funguje efektívne a spoľahlivo v širokej škále obvodov.Použitá technológia ju robí vhodnou pre úlohy prepínania aj zosilnenia, čo jej dáva výhodu vo výkone.

Napätie s nízkym chybám

Tranzistor BC548 je navrhnutý tak, aby vytváral veľmi nízke chybové napätie.To znamená, že pracuje s vysokou presnosťou a udržiava stabilitu vo vašom okruhu.Táto funkcia z nej robí spoľahlivú voľbu pre obvody, ktoré si vyžadujú presnosť.

Vysoká rýchlosť prepínania

Vďaka svojej schopnosti prepínať medzi štátmi zapínania a vypínanie rýchlo robí BC548 ideálnym pre rýchle prepínanie aplikácií.Či už pracujete na digitálnom obvode alebo na nastavení závislých od frekvencie, rýchla odozva zaisťuje hladký výkon.

Plné napätie

Tranzistor podporuje celú prevádzku napätia, čo zvyšuje flexibilitu pri jeho používaní.Dokáže efektívne zvládnuť maximálne napätie z kolektora na emitor, čím zabezpečuje bezpečnú a konzistentnú prevádzku v rámci svojich menovitých limitov.

Manipulácia s vysokým prúdom a energiou

S maximálnym prúdom 500 mA je BC548 schopný riadiť niekoľko komponentov súčasne.Vďaka svojej kapacite na manipuláciu s energiou je vhodná aj pre rôzne aplikácie, od riadenia LED do relé.

Vynikajúci DC Aktuálny zisk

BC548 je vybavený vysokým ziskom prúdu jednosmerného prúdu v rozmedzí od 110 do 800 v závislosti od variantu.Vďaka tomu je vysoko efektívny pre zosilnenie signálov, najmä v obvodoch na spracovanie zvuku a signálu s nízkym výkonom.

Nízka hladina hluku

V porovnaní s podobnými tranzistormi, ako sú BC549 a BC550, BC548 vytvára menší hluk.Vďaka tomu je vynikajúcou voľbou pre obvody, v ktorých je prioritou zníženie hluku, napríklad v audio zosilňovačoch alebo citlivých zosilňovačoch signálu.

Všestranná kompatibilita komponentov

Vďaka svojej schopnosti zvládnuť až 500 mA môže BC548 riadiť rôzne komponenty.Často sa používa s integrovanými obvodmi, inými tranzistormi, LED diódami a relé, čo z neho robí všestrannú voľbu pre mnoho elektronických aplikácií.

Aplikácie tranzistora BC548

Zosilnenie slabých signálov

Tranzistor BC548 sa bežne používa v pároch Darlingtonu na zosilnenie slabých signálov.Spárovaním s iným tranzistorom výrazne zvyšuje silu signálu, vďaka čomu je ideálny pre aplikácie vyžadujúce vysokú zosilnenie.

Senzorové obvody

Tento tranzistor je kľúčovým komponentom v obvodoch senzorov, ktorý pomáha spracovať a zosilňovať signály zo senzorov na ďalšie použitie v elektronických systémoch.

Riadenie nízkych výkonov

Vďaka svojej schopnosti manipulovať s nákladmi až do 500 mA je BC548 ideálny na riadenie malých zaťažení, ako sú LED, relé a podobné nízkoenergetické zariadenia.

Zvukové zosilnenie a moduly ovládača

BC548 sa často používa v zvukových obvodoch na zosilnenie zvuku.Používa sa tiež v rôznych moduloch ovládačov vrátane ovládačov LED, relé a prepínania modulov.

Zosilňovač

Všeobecne sa používa v rôznych typoch zosilňovacích modulov, ako sú zosilňovače signálu, zosilňovače push-pull a zvukové zosilňovače.Jeho vysoký zisk a nízky hluk z neho robia vynikajúcu voľbu pre tieto aplikácie.

Obvody na všeobecné účely

Nájdete BC548 v mnohých všeobecných obvodoch, ako sú zvukové predzosilňovače, dotykové spínače, obvody bleskov LED, RF obvody, tepelné senzory a systémy PWM (modulácia šírky impulzov).

Rýchle prepínanie a alarmové zariadenia

Vďaka svojej rýchlej rýchlosti prepínania sa BC548 používa v zariadeniach s rýchlym prepínaním a alarmovými obvodmi.Tieto aplikácie majú úžitok z jeho schopnosti rýchlo sa zapnúť a vypnúť bez oneskorení.

Výmena

BC548 môže v rôznych elektronických projektoch nahradiť mnoho ďalších všeobecných transistorov, ako sú BC547 a 2N3904, čo z neho robí všestrannú náhradu za podobné komponenty.

Manipulácia so širokým dosahom

Vďaka svojmu hodnoteniu prúdu 500 mA môže BC548 riadiť širokú škálu nákladov, vďaka čomu je vhodný pre obvody, ktoré vyžadujú súčasne napájanie viacerých komponentov.

Predbežné amplifikačné aplikácie

Vďaka vynikajúcemu rozptylu kolektora a vysokým ziskom jednosmerného prúdu je BC548 ideálny na použitie v amplifikácii aj v štádiách predbežného amplifikácie obvodov.To zaisťuje jasné spracovanie signálu a efektívny výkon.
