ADC0809 vs. ADC0832: Kľúčové rozdiely v 8-bitových prevodníkoch AD

Katalóg

Prehľad ADC0809

ADC0809 je 8-kanálový, 8-bitový postupný aproximácia A/D analóg-digitálny prevodník pomocou technológie CMOS.Integruje vo vnútri 8-kanálový multiplexor, ktorý môže zapáliť dekódovaný signál podľa kódu adresy a vyberie iba jeden z 8 analógových vstupných signálov pre konverziu A/D.ADC0809 je vhodný hlavne pre príležitosti, ktoré nevyžadujú vysokú presnosť a mieru odberu vzoriek, napríklad všeobecné oblasti priemyselného riadenia.Môže byť priamo pripojený k mikrokontroléru, aby sa dosiahla konverzia a prenos údajov.

Charakteristiky ADC0809

Má nasledujúce vlastnosti:

• Typická rýchlosť konverzie 100us

• Unipolar, rozsah 0-5V

• Postupná aproximácia 8-bitový konverzný čip A/D

• Na čipe je trojstupňový výstupný vyrovnávací pamäť, ktorý je možné priamo pripojiť k zbernici CPU.

• Na čipe je 8 analógových spínačov, ktoré môžu súčasne pripojiť 8 analógových množstiev.

• Má pomer vysokej ceny výkonnosti a je vhodný pre príležitosti s nízkymi požiadavkami na presnosť a rýchlosť odberu vzoriek alebo vo všeobecných priemyselných riadiacich oblastiach.

Popis PIN ADC0809

• D0 ～ D7: 8-bitový digitálny výstupný kolík

• IN0 ～ IN7: 8 Analógové vstupné kolíky

• VCC: +5V Pracovný napájací zdroj

• GND: zem

• Vref (+): kladný terminál referenčného napätia

• Vref (-): záporný terminál referenčného napätia

• Štart: A/D Konverzia Štartovací signál vstupný terminál signálu

• ALE: Západka adresy povoľuje vstupný terminál vstupu signálu

• EOC: Koniec konverzie výstupný kolík

• OE: Výstup povoľte riadiaci terminál

• CLK: Signál konverzie, asi 500 kHz

• adda, addb, addc: Vstupné riadky adresy

Ako používať ADC0809

Nasleduje spôsob použitia ADC0809.

Nastavte vstup analógového kanála

Musíme si vybrať cez tri piny adda, adda a addc.Tieto tri kolíky spolu tvoria vstupný port signálu Analógového výberu kanála.Stav týchto kolíkov určuje, ktorý analógový signál ADC0809 vyberie pre následnú konverziu A/D.

Začnite konverziu A/D

Musíme si vybrať tri piny adda, addb a addc.Tieto tri kolíky spolu tvoria vstupný port signálu Analógového výberu kanála.Stav týchto kolíkov určuje, ktorý analógový signál ADC0809 vyberie pre následnú konverziu A/D.

Určite, či je konverzia A/D dokončená

Po spustení konverzie sa EOC (koniec konverzného signálu) automaticky prevedie z vysokej úrovne na nízku úroveň.Počas konverzie A/D zostáva EOC nízka.Po dokončení konverzie sa EOC automaticky zmení z nízkej na vysokú.Preto môžeme posúdiť, či je konverzia A/D dokončená posudzovaním hodnoty EOC.

Výstup konvertované údaje

Ak je OE na vysokej úrovni, ADC0809 umožní výstup údajov prevedených pomocou a/d.V súčasnosti sa prevedený digitálny signál prenesie na výstupný port ADC0809 na čítanie alebo použitie externých zariadení.

Funkcia a použitie ADC0809

Hlavnou funkciou ADC0809 je previesť analógové vstupné signály na digitálne výstupné signály, ktoré majú charakteristiky vysokej presnosti, rýchlej konverzie a ľahkého použitia.Môže sa široko používať v mnohých oblastiach, ako je lekárske vybavenie, monitorovanie energie, vojenské vybavenie, komunikačná elektronika, letectvo a riadenie priemyselnej automatizácie.Nasledujúci zoznam obsahuje niektoré typické scenáre aplikácií:

Zdravotníctvo

ADC0809 sa môže použiť na monitorovanie a spracovanie fyziologických parametrov (ako je krvný tlak, srdcový rytmus atď.) V zdravotníckych pomôckach, aby sa splnili požiadavky na presnosť a stabilitu zdravotníckeho zariadenia.Napríklad v digitálnych sfygmomanometre, elektrokardiografoch a iných zariadeniach môže ADC0809 zhromažďovať a spracovávať fyziologické parametre a previesť ich na digitálne signály na analýzu a zobrazovanie, čím sa dosiahne účinné monitorovanie a diagnostiku podmienok pacienta.

Komunikačná elektronika

ADC0809 sa môže použiť na realizáciu digitálnej konverzie a spracovania analógových signálov, aby sa splnili požiadavky komunikačného elektronického zariadenia pre kvalitu signálu a rýchlosť prenosu.Napríklad v zvukových procesoroch, modemoch, hlasových kodekoch a iných zariadeniach môže ADC0809 zhromažďovať a spracovať analógové signály a previesť ich na digitálne signály pre prenos a spracovanie, čím sa dosiahne efektívne spracovanie a prenos komunikačných signálov.

Monitorovanie energie

ADC0809 sa môže použiť na monitorovanie parametrov, ako je kvalita výkonu, zaťaženie mriežky a stabilita napätia na dosiahnutie monitorovania a riadenia prevádzkového stavu energie v reálnom čase.Napríklad v nástrojoch na monitorovanie energie, inteligentné merače a iné vybavenie môžu ADC0809 zhromažďovať a spracovať parametre obvodu a prevádzať ich na digitálne signály pre prenos a skladovanie, čím sa dosiahne efektívne monitorovanie a riadenie energetického systému.

Riadenie priemyselnej automatizácie

ADC0809 sa môže použiť na monitorovanie rôznych priemyselných parametrov, ako je napätie, tlak, teplota, prietok atď. Na dosiahnutie monitorovania a kontroly výrobného procesu.Napríklad vo frekvenčných konvertoroch, meraniach hladiny kvapaliny, detektorov plynu a iných zariadení môže ADC0809 zhromažďovať a spracovávať analógové údaje a prevádzať ich na digitálne signály pre analýzu a spätnú väzbu, čím sa dosiahne efektívna kontrola výrobného procesu.

Vnútorná štruktúra a pracovný proces ADC0809

ADC0809 je CMOS Monolitický postupný aproximácia A/D prevodník.Skladá sa z 8 analógových spínačov, postupných aproximačných registrov, porovnávačov, 8-bitových prepínačov Tree A/D Prevodníkmi, západkami a dekodérmi Adresa a logickým riadiacim a časovacím obvodom.

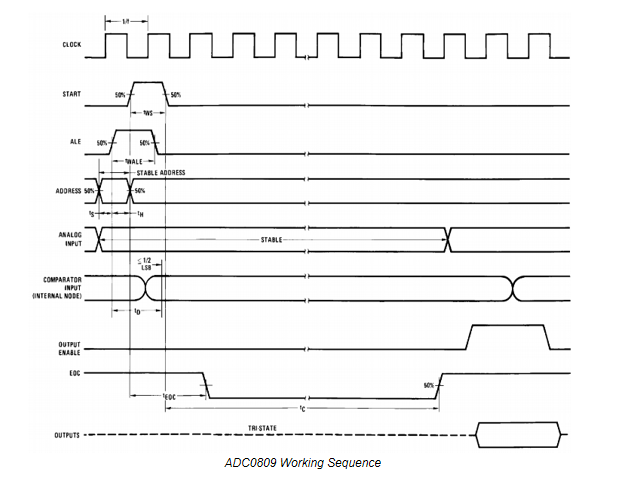

Najprv musíte zadať 3-bitovú adresu a nastaviť ALE na 1, aby ste túto adresu uložili do západky adresy.Táto adresa sa potom odovzdáva dekodérom, ktorý vyberie jeden z ôsmich analógových vstupov a privádza ju do porovnávača.Keď príde stúpajúca hrana štartovacieho signálu, resetuje sa postupný aproximačný register.Následne klesá klesajúci okraj štartovacieho signálu procesu konverzie A/D.Keď sa začne konverzia A/D, výstupný signál EOC klesne, čo naznačuje, že konverzia prebieha.Po dokončení konverzie A/D sa výstupný signál EOC zmení na vysokú úroveň, čo naznačuje, že konverzia A/D sa skončila a údaje výsledkov boli uložené v západke.Signál EOC sa môže použiť ako požiadavka na prerušenie na oznámenie externých zariadení (napríklad mikrokontrolérov), že konverzia bola dokončená.Ak je vstup OE (výstupný povolený) vysoký, otvorí sa výstupná brána Tri-State, aby sa digitálne množstvo výsledku konverzie mohlo na výstupe na dátovú zbernicu.Údaje získané po konverzii A/D by sa mali prenášať do mikrokontroléra včas na spracovanie, aby sa zabezpečila v reálnom čase a presnosť údajov.Kľúčovým problémom pri prenose údajov je to, ako potvrdiť dokončenie konverzie A/D, pretože prenos je možné vykonať až po dokončení potvrdenia.Existujú tri spôsoby, ako to urobiť.

Metóda prenosu načasovania

Pre prevodníky A/D je čas konverzie známa a pevná špecifikácia.Ako príklad berúc do úvahy ADC0809, jeho doba konverzie je 128 μs.V mikrokontrolérovom systéme 6MHz MCS-51 je to rovnocenné 64 strojovým cyklom.Na základe týchto informácií môžeme navrhnúť podprogram oneskorenia, ktorý sa nazýva okamžite po spustení konverzie A/D.Čas vykonávania podprogramu oneskorenia by mal zabezpečiť, aby sa skončil po dokončení konverzie, a potom sa môže uskutočniť prenos údajov.

Metóda dopytu

Konverzné čipy A/D majú zvyčajne stavový signál označujúci dokončenie konverzie.Ako príklad, ktorý vezme ADC0809, je tento signál terminálom EOC.Preto môžeme použiť metódu dopytu na potvrdenie, či bola konverzia A/D dokončená zistením stavu EOC, a potom po potvrdení pokračovať v prenose údajov.

Režim prerušenia

Používame stavový signál (EOC), ktorý označuje dokončenie konverzie ako signál žiadosti o prerušenie, aby sme prerušili údaje spôsobom prerušenia.

Ako ovplyvňuje spotreba energie ADC0809 jej výkon?

Vplyv spotreby energie ADC0809 na jeho výkon nemožno ignorovať, čo sa odráža v nasledujúcich kľúčových aspektoch:

Generovanie tepla: Spotreba energie priamo súvisí s teplom generovaným zariadením.S rastúcou spotrebou energie bude ADCO809 počas prevádzky generovať viac tepla.Ak sa teplo nemôže efektívne rozptýliť, môže spôsobiť zvýšenie vnútornej teploty zariadenia, čo ovplyvní jeho stabilitu a spoľahlivosť.Nadmerná teplota môže spôsobiť poškodenie alebo degradáciu výkonu komponentov obvodu, čím ovplyvní presnosť a rýchlosť konverzie ADC0809.

Správa energie: Úroveň spotreby energie ovplyvní aj návrh systému riadenia energie.Nízko výkonný ADCO809 umožňuje využívanie menších zdrojov energie a znižuje straty energie počas konverzie energie.Je to veľmi dôležité na zlepšenie efektívnosti a spoľahlivosti celého systému.

Účinnosť spotreby energie: Úroveň spotreby energie priamo ovplyvňuje účinnosť spotreby energie zariadenia.Zariadenia s nízkym výkonom šetria energiu a znižujú vplyv na životné prostredie, keď beží po dlhú dobu.Toto je obzvlášť dôležité pre prenosné zariadenia alebo systémy, ktoré je potrebné bežať po dlhú dobu.

Dizajn rozptylu tepla: Aby sa zabezpečilo, že zariadenie môže stabilne fungovať, vyžaduje primeraný návrh rozptylu tepla, aby sa zabezpečilo, že teplo sa môže účinne rozptýliť.To môže zahŕňať použitie radiátorov, ventilátorov alebo iných chladiacich opatrení.

Rozdiel medzi ADC0809 a ADC0832

ADC0809 a ADC0832 sú dva bežné 8-bitové analógové a digitálne prevodníky (ADC).Rozdiely medzi nimi sú nasledujúce:

Miera vzorkovania: Existuje určitý rozdiel v maximálnej rýchlosti odberu vzoriek ADC0809 a ADC0832.ADC0809 má maximálnu rýchlosť odberu vzoriek 10 kHz, zatiaľ čo ADC0832 má maximálnu rýchlosť vzorkovania 100 kHz.

Často kladené otázky [FAQ]

1. Čo je ADC0809?

Komponent ADC0809 Data Achive je monolitické zariadenie CMOS s 8-bitovým analógom-digitálnym prevodníkom, 8-kanálom multiplexorom a logikou kompatibilných s mikroprocesorom.8-bitový prevodník A/D používa postupnú aproximáciu ako techniku ​​konverzie.

2. Aká je úloha ADC0809 v PCM?

ADC0809 obsahuje 8 analógových vstupov v dôsledku 8-kanálového multiplexorového obvodu.Pretože rozlíšenie ADC0809 je 8 bitov, analógový vstup je rozdelený na 28 alebo 256 diskrétnych rozsahov.Pri referenčnom napätí 5VDC predstavuje každý rozsah 5 V/256 = 0,01953 V.

3. Ako funguje ADC 0808/0809?

ADC 0808/0809 funguje tak, že využíva proces nazývaný následná aproximácia.Najprv vzorkuje vstupný analógový signál a potom ho porovnáva s referenčným napätím.Na základe tohto porovnania generuje ADC digitálny výstup, ktorý predstavuje veľkosť analógového signálu.

4. Aký je rozdiel medzi ADC 0808 a 0809?

Tieto dva prevodníky, ADC0808 a ADC0809, sú funkčne identické s tým, že ADC0808 má celkovú neupravenú chybu ± 1⁄2 LSB a ADC0809 má neupravenú chybu ± 1 LSB.Sú tiež príbuzné s ich veľkými bratiami, ADC0816 a ADC0817 rozšíriteľné 16 kanálové prevodníky.
