Kompletný sprievodca po obvodoch RC a časových konštánt

Obvody RC sú jednoduché, ale výkonné elektrické obvody, ktoré používajú odpor a kondenzátor na kontrolu, ako sa napätie a prúd v priebehu času menia.Nájdete ich v každodennej elektronike, od časovačov po zvukové filtre.Kľúčovou myšlienkou týchto obvodov je časová konštanta, ktorá vám povie, ako rýchlo sa kondenzátor nabíja a vypúšťa.To ovplyvňuje spôsob, akým obvod reaguje na signály, vďaka čomu je užitočný pri filtrovaní, správe energie a ďalších.Naučením sa, ako vypočítať časovú konštantu a zvoliť správne komponenty, môžete navrhnúť obvody, ktoré fungujú presne podľa potreby.Táto príručka vás prevedie základmi, od porozumenia obvodu po testovanie a jeho efektívne používanie.

Katalóg

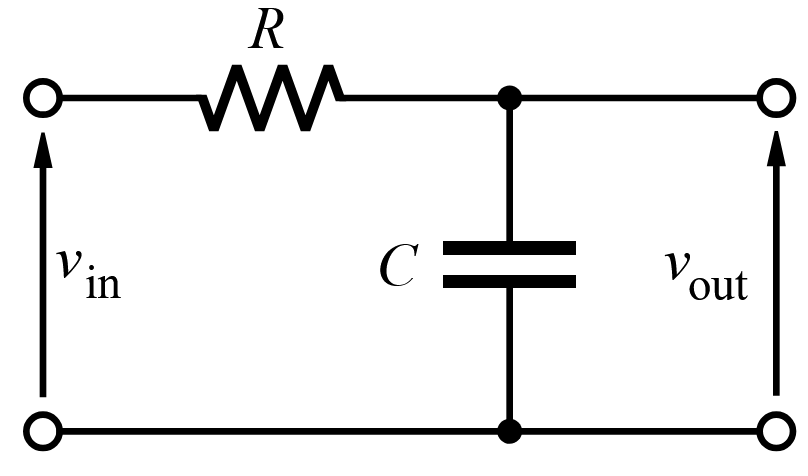

Obrázok 1. Obvod RC

Úvod do obvodov RC

Predtým, ako skočíte do kalkulačky obvodov RC, je užitočné najprv pochopiť, čo je obvod RC a ako to funguje.

Obvod RC je jednoduchý elektrický obvod, ktorý pozostáva iba z dvoch kľúčových komponentov: odpor (R) a kondenzátora (C).Tieto dva prvky spolupracujú na regulácii toku elektrického prúdu.

Rezistor umožňuje prúd prechádzať, ale tiež ho spomaľuje, čím obmedzuje rýchlosť, akou tečie náboj.Medzitým kondenzátor ukladá elektrickú energiu a môže ju postupne uvoľňovať postupne.Tieto komponenty spoločne vytvárajú systém, v ktorom sa kondenzátor nabíja cez rezistor a potom sa pomaly vypúšťa, čím sa v priebehu času vytvára meniace sa napätie.

Jedným z dôležitých konceptov v obvodoch RC je časová konštanta, často predstavovaná gréckym písmenom τ (tau).Táto hodnota nám hovorí, ako rýchlo sa kondenzátor nabíja alebo vypúšťa.Konkrétne časová konštanta je množstvo času, ktorý potrebuje, aby kondenzátor nabíjal až približne 63,2% svojho plného napätia po náhlej zmene napätia alebo prúdu.

Teraz, keď máte jasnú predstavu o tom, čo je obvod RC a ako fungujú jeho kľúčové komponenty, prejdime na skúmanie kalkulačky obvodov RC a ako ho efektívne používať.

Ako nájsť časovú konštantu v obvode RC

Výpočet časovej konštanty (τ) v obvode RC je jednoduchý proces, ktorý vyžaduje iba dve hodnoty: odpor (R) a kapacita (C).Akonáhle budete mať tieto hodnoty, môžete určiť, ako rýchlo kondenzátor nabíja a vypúšťajú.Postupujte podľa krokov nižšie a nájdite časovú konštantu pre akýkoľvek obvod RC.

Identifikujte odpor (R)

Najprv musíte určiť odpor (R) v obvode.Túto hodnotu nájdete v diagrame obvodu alebo ju zmerajte pomocou multimetra, ak pracujete s fyzickým obvodom.Hodnota odporu by mala byť v ohmoch (Ω).

Ak je hodnota daná v kilo-ohms (kΩ) alebo mega-ohms (MΩ), možno ju budete musieť previesť na OHM:

• 1 kΩ = 1 000 Ω

• 1 MΩ = 1 000 000 Ω

Identifikujte kapacitu (C)

Ďalej nájdite kapacitu (C) kondenzátora.Táto hodnota sa zvyčajne označuje na samotnom kondenzátore alebo je zobrazená v diagrame obvodu.Ak ho potrebujete zmerať, použite kapacitný meter.

Kapacita sa meria vo faradoch (F), ale väčšina kondenzátorov je označená v mikrofaradoch (uF), nanofaradoch (NF) alebo picofaradoch (PF).Ak je to potrebné, prevedte hodnotu na farady:

• 1 µf = 1 × 10⁻⁶ f

• 1 nf = 1 × 10⁻⁹ f

• 1 pf = 1 × 10⁻² f

Používajte vzorec časovej konštanty

Akonáhle budete mať obe hodnoty, použite vzorec na výpočet časovej konštanty:

τ = R × C

Kde:

• τ je časová konštanta (v sekundách)

• R je odpor (v ohmoch)

• C je kapacita (vo faradoch)

Jednoducho vynásobte hodnoty odporu a kapacity, aby ste dosiahli časovú konštantu.

Pochopiť význam výsledku

Časová konštanta τ vám povie, ako rýchlo sa kondenzátor nabíja a vypúšťa v reakcii na zmenu napätia.Konkrétne:

• Po jednorazovej konštante (τ) sa kondenzátor nabíja na približne 63,2% svojho plného napätia, keď je pripojený k zdroju energie.

• Po piatich časových konštantoch (5τ) sa kondenzátor považuje za úplne nabité (viac ako 99%) alebo je úplne prepustený, ak je odpojený.

Táto hodnota vám pomôže určiť, ako rýchlo RC obvod reaguje na zmeny napätia, čo je užitočné pri navrhovaní filtrov, časovacích obvodov a ďalších aplikácií.

Navrhovanie a testovanie RC obvodov

Teraz, keď pochopíte, ako vypočítať časovú konštantu obvodu RC, ďalším krokom je navrhovanie a testovanie obvodu, ktorý vyhovuje vašim potrebám.Výber správneho odporu a hodnoty kondenzátora je dôležitý na zabezpečenie toho, aby sa obvod správal podľa očakávania.

Pri navrhovaní obvodu RC musíte zvážiť faktory, ako je časová konštanta (τ), požiadavky napätia a frekvenčná odozva.Tieto aspekty určujú, ako bude obvod fungovať a reagovať na elektrické signály.Postupujte podľa krokov nižšie a efektívne navrhnite a analyzujte váš obvod RC.

Definujte požiadavky obvodu

Pred výberom komponentov začnite identifikáciou účelu obvodu.Zvážte, či sa použije na filtrovanie signálov, časových aplikácií alebo inú funkciu.Je tiež dôležité určiť požadované úrovne napätia a prúdu, ako aj všetky obmedzenia načasovania, ktoré môžu ovplyvniť výber komponentov.Jasne definovanie týchto požiadaviek pomáha pri výbere správnych hodnôt odporu a kondenzátora.

Vyberte hodnoty odporu a kondenzátora

Akonáhle pochopíte účel obvodu, vyberte hodnoty vhodného odporu (R) a kondenzátora (C).Časová konštanta (τ) je kľúčovým faktorom v tomto rozhodnutí a vypočíta sa pomocou vzorca:

τ = R × C

Ak je potrebný rýchly čas odozvy, použite menší rezistor alebo kondenzátor.Ak je potrebný pomalší čas odozvy, mal by sa zvoliť väčší odpor alebo kondenzátor.Zvolené hodnoty by mali byť tiež kompatibilné s požiadavkami napätia a prúdu obvodu, aby sa zabezpečila bezpečná a spoľahlivé prevádzka.

Simulovať a zostaviť obvod

Pred zostavením obvodu je užitočné simulovať jeho správanie pomocou softvéru na návrh obvodu, ako je LTSPICE, Multisim alebo Proteus.Simulácia vám umožňuje vizualizovať, ako bude obvod fungovať bez toho, aby sa musel fyzicky budovať.

Akonáhle výsledky simulácie vyzerajú sľubne, ďalším krokom je zostavenie prototypu na doštičke.To umožňuje testovanie v reálnom svete, čo uľahčuje identifikáciu potenciálnych problémov pred dokončením návrhu.

Testovať a analyzovať výkon obvodu

Po vybudovaní okruhu testovanie za rôznych podmienok zaisťuje, že funguje správne.Jedným zo spôsobov, ako analyzovať výkonnosť, je analýza časovej konštanty, kde sa pozoruje správanie kondenzátora nabíjania a vybíjania kondenzátora, aby sa zistilo, či je v súlade s výpočtami.

V prípade obvodov používaných pri spracovaní signálu je analýza frekvenčnej odozvy užitočná pri určovaní toho, ako sa obvod správa pri rôznych frekvenciách a identifikáciu jeho medznej frekvencie.Ak je obvod súčasťou aplikácie načasovania, môže sa použiť prechodná analýza na štúdium toho, ako reaguje na náhle zmeny napätia.

Výpočet náboja na kondenzátore a časovej konštante

Pri práci s obvodmi RC je dôležité porozumieť tomu, ako sa náboj ukladá na kondenzátore a ako časová konštanta ovplyvňuje správanie obvodu.Tieto výpočty vám pomôžu určiť, ako kondenzátor reaguje na zmeny napätia a ako rýchlo nabíja alebo vypúšťa.Postupujte podľa krokov nižšie a vypočítajte poplatok aj časovú konštantu.

Ako vypočítať náboj na kondenzátore

Kondenzátor ukladá elektrický náboj, keď je pripojený k zdroju napätia.Množstvo náboja, ktoré drží, závisí od dvoch faktorov: kapacita kondenzátora a napätie aplikované na ňom.Tento vzťah je daný vzorcom:

Q = C × V

Kde:

• Q je náboj uložený v kondenzátore (v Coulombs, C).

• C je kapacita (v Farads, f).

• V je napätie naprieč kondenzátorom (vo Volts, V).

Táto rovnica vám hovorí, že náboj uložený na kondenzátore sa zvyšuje, ak sa zvýši kapacita alebo napätie.Väčší kondenzátor môže ukladať viac náboja pri rovnakom napätí, zatiaľ čo vyššie napätie vedie k väčšiemu náboja za rovnakú kapacitu.

Napríklad, ak máte kondenzátor s kapacitou 10 µF (10 × 10⁻⁶ F) a na ňu aplikujete 5 V, náboj uložený na kondenzátore by bol:

Q = (10 x 10⁻⁶ f) × (5 V) = 50 x 10 ° C (alebo 50 µc)

To znamená, že kondenzátor vlastní 50 mikropodnikov (µC) náboja pri 5 V.

Ako vypočítať časovú konštantu (τ)

Časová konštanta obvodu RC určuje, ako rýchlo sa kondenzátor nabíja alebo vypúšťa, keď je pripojený alebo odpojený od zdroja napájania.Vypočíta sa pomocou vzorca:

τ = R × C

Kde:

• τ je časová konštanta (v sekundách, s).

• R je odpor v obvode (v ohmoch, Ω).

• C je kapacita (v Farads, f).

Časová konštanta vám povie, ako dlho trvá, kým sa kondenzátor pri použití energie nabíja na približne 63,2% svojho plného napätia.Podobne, keď je zdroj energie odstránený, trvá rovnaký čas, kým kondenzátor prepustí na 36,8% svojho počiatočného napätia.

Napríklad, ak máte odpor s 1 kΩ (1 000 Ω) a kondenzátor 10 µF (10 × 10⁻⁶ F), časová konštanta by bola:

τ = (1000 Ω) × (10 × 10⁻⁶ F) = 0,01 s (alebo 10 ms)

To znamená, že v 10 milisekundách (MS) dosiahne kondenzátor 63,2% svojho plného náboja alebo vypúšťania.

Pochopenie úlohy časovej konštanty

Časová konštanta je dôležitým faktorom v obvodoch RC, pretože určuje, ako rýchlo kondenzátor dosahuje stabilnú úroveň napätia.Malá časová konštanta znamená, že kondenzátor sa rýchlo nabíja alebo vypúšťa, zatiaľ čo väčšia časová konštanta vedie k pomalšej reakcii.

Po jednorazovej konštante (τ) dosiahne kondenzátor 63,2% svojho konečného napätia.

Po dvoch časových konštantách (2τ) dosahuje 86,5% svojho konečného napätia.

Po piatich časových konštantách (5τ) sa kondenzátor považuje za úplne nabité (viac ako 99%) alebo úplne prepustený.

Nastavením hodnôt odporu a kondenzátora môžete ovládať, ako rýchlo obvod RC reaguje na zmeny napätia.Je to užitočné na navrhovanie časovacích obvodov, filtrov a aplikácií na tlak impulzov.

Metóda časovej konštanty s otvoreným obvodom

Pri riešení obvodov, ktoré majú viac odporov a kondenzátorov, sa nájdenie celkovej časovej konštanty môže skomplikovať.Metóda časovej konštanty s otvoreným obvodom (OCTC) to uľahčuje tým, že sa pozrieme na každý kondenzátor osobitne a zaobchádza so všetkými ostatnými, akoby tam neboli.Táto metóda je užitočná na odhad toho, ako sa obvod RC správa v priebehu času, najmä pri analýze spracovania signálu a analýzy frekvenčnej odozvy.

Identifikácia každého kondenzátora

Na začiatok sa zameriavate na jedného kondenzátora naraz.Ak má obvod viac kondenzátorov, pri analýze ignorujte všetko okrem jedného.Každý kondenzátor ovplyvňuje obvod inak, takže rozobratie problému takto je zvládnuteľnejšie.

Zaobchádzanie s ostatnými kondenzátormi ako s otvorenými obvodmi

Keď si vyberiete kondenzátor, ďalším krokom je otvorenie všetkých ostatných.To znamená, že ich dočasne odstránite z okruhu, aby neovplyvnili odpor, ktorý sledujete kondenzátor, ktorý analyzujete.Tento krok výrazne zjednodušuje obvod, čo uľahčuje určenie časovej konštanty pre každého kondenzátora.

Nájdenie odporu, ktorý vidí kondenzátor

S jedným kondenzátorom zostane v obvode, teraz vypočítate ekvivalentný odpor (R_EQ), ktorý tento kondenzátor „vidí“.To sa dosahuje analýzou odporov v obvode a určením ich kombinovaného účinku na kondenzátor.V závislosti od návrhu obvodu možno budete musieť zvážiť kombinácie sérií a paralelného odporu, aby ste našli správnu hodnotu odporu.

Výpočet časovej konštanty pre každý kondenzátor

Akonáhle budete mať odpor pre vybraný kondenzátor, vypočítate jeho časovú konštantu pomocou vzorca:

Tu je τiτi časová konštanta pre kondenzátor, reqreq je rezistencia videná kondenzátorom a CICI je hodnota kapacity.Tento výpočet poskytuje aproximáciu toho, ako rýchlo bude kondenzátor nabíjať alebo vypustiť v podmienkach obvodu.

Zhrnutie časových konštánt

Po výpočte časovej konštanty pre každý kondenzátor jednotlivo je posledným krokom ich zhrnutie.Celková časová konštanta obvodu je daná:

To znamená, že z analýzy každého kondenzátora jednoducho spočítate všetky jednotlivé časové konštanty.Výsledok vám dáva odhad dominantnej časovej konštanty obvodu, ktorá pomáha pochopiť, ako sa bude obvod správať v reakcii na zmeny napätia alebo frekvencie.

Prečo používať túto metódu?

Metóda časovej konštanty s otvoreným obvodom je rýchly spôsob, ako odhadnúť, ako sa obvod RC správa bez potreby zložitých výpočtov.Je to obzvlášť užitočné pri navrhovaní obvodov, kde potrebujete riadiť načasovanie signálu, napríklad v zosilňovačoch, filtroch a iných elektronických aplikáciách.Rozdelením obvodu do jednoduchších častí môžete získať dobrú predstavu o tom, ako bude okruh reagovať bez toho, aby vyriešil zložité diferenciálne rovnice.

Pochopenie časových konštánt v rôznych obvodoch

Časové konštanty sú dôležité v elektrických obvodoch, pretože pomáhajú určiť, ako rýchlo obvod reaguje na zmeny napätia alebo prúdu.Zatiaľ čo obvody RC sa bežne diskutuje, časové konštanty sa vzťahujú aj na obvody RL a RLC, z ktorých každý má svoj vlastný jedinečný vzorec.Pochopenie týchto rozdielov vám umožňuje predpovedať správanie obvodu a navrhovanie obvodov pre konkrétne aplikácie.

Identifikácia typu obvodu

Pred výpočtom časovej konštanty musíte určiť, s ktorým typom obvodu pracujete.Najbežnejšie typy zahŕňajú:

• RC obvody - obsahujú odpor (R) a kondenzátor (C).Časová konštanta určuje, ako rýchlo sa kondenzátor nabíja alebo vypúšťa.

• RL obvody - pozostávajú z odporu (R) a induktora (L).Časová konštanta popisuje, ako dlho trvá stabilizácia prúdu.

• RLC obvody - Zahŕňajú rezistor (R), induktor (L) a kondenzátor (C).Tieto obvody sú zložitejšie a zahŕňajú oscilácie a tlmenie.

Po identifikácii typu obvodu môžete na výpočet časovej konštanty použiť správny vzorec.

Zhromažďovanie hodnôt komponentov

Na výpočet časovej konštanty musíte poznať hodnoty komponentov obvodu.V závislosti od typu obvodu budete potrebovať:

• RC obvody - odpor (R) v ohmoch (co) a kapacita (C) vo faradoch (F).

• RL obvody - odpor (R) v ohmoch (co) a indukčnosť (L) v Henries (H).

• RLC obvody - odpor (R), kapacita (C) a indukčnosť (L), ktoré sa používajú v zložitejších vzorcoch.

Tieto hodnoty sa dajú nájsť v diagramoch obvodu alebo merané pomocou vhodných nástrojov, ako je multimeter alebo kapacitný meter.

Aplikácia správnej vzorca s časovou konštantou

Akonáhle budete mať potrebné hodnoty, použite príslušný vzorec na výpočet časovej konštanty:

• Pre obvody RC:

τ = R × C

Časová konštanta predstavuje, ako dlho trvá, kým sa kondenzátor nabíja na približne 63,2% svojho úplného napätia alebo vypúšťania na 36,8% svojho počiatočného napätia.

• Pre obvody RL:

τ = l / r

Táto časová konštanta popisuje, ako rýchlo sa prúd v induktore vytvára alebo znižuje v reakcii na zmenu napätia.

• Pre obvody RLC:

Časová konštanta závisí od toho, či je obvod nedostatočný, kriticky tlmený alebo nadmerne vystupovaný.V mnohých prípadoch sa v analýze musí brať do úvahy faktor tlmenia (ζ) a prirodzená frekvencia (Ω₀).

Pochopenie významu časovej konštanty

Časová konštanta pomáha predpovedať, ako rýchlo okruh po náhlej zmene dosiahne ustálený stav.V praktických aplikáciách:

• Malá časová konštanta znamená, že obvod rýchlo reaguje, vďaka čomu je užitočný pre vysokorýchlostné aplikácie prepínania.

• Veľká časová konštanta vedie k pomalšej odozve, ktorá môže byť užitočná pri vyhladzovaní kolísania napätia alebo filtrovacích signálov.

Napríklad v nízko-priechodovom filtri RC časová konštanta určuje frekvenciu medznej hodnoty, čo ovplyvňuje, ako sa spracúvajú signály rôznych frekvencií.V obvode RL ovplyvňuje časová konštanta, ako rýchlo môže induktor vybudovať alebo uvoľniť energiu, čo je dôležité v elektronike a transformátoroch.

Frekvenčná odozva obvodov RC

RC obvody tvarujú signály tým, že necháme niektoré frekvencie prechádzať a zároveň znižujú ostatné.Vďaka tomu sú užitočné pri filtrovaní, kde musíte ovládať, ktoré časti signálu zostávajú a ktoré sa oslabujú.To, ako sa obvod RC správa s rôznymi frekvenciami, sa nazýva jeho frekvenčná odozva a to hrá veľkú úlohu v zvukových systémoch, komunikačných obvodoch a spracovaní signálu.

Nízkopriepustný RC filter umožňuje nízkofrekvenčné signály prechádzať pri oslabovaní vyšších frekvencií.Bod, v ktorom filter začína významne znižovať signál, sa nazýva medzná frekvencia.Stáva sa to, keď amplitúda výstupného signálu klesne na približne 70,7% vstupného signálu.Túto medznú frekvenciu môžete vypočítať pomocou vzorca:

Tu je R odpor v ohmoch a C je kapacita v Faradoch.Čím väčší je odpor alebo kondenzátor, tým nižšia je medzná frekvencia, čo znamená, že obvod umožní prejsť ešte nižšie frekvencie, zatiaľ čo blokuje vyššie.

Na druhej strane, vysoko-priepustný RC filter funguje opačným spôsobom.Umožňuje prejsť vysokofrekvenčné signály, pričom sa znižuje pevnosť signálov s nižšími frekvenciami.Frekvencia medznej frekvencie pre filter s vysokým priechodom sa nachádza s použitím rovnakého vzorca ako v prípade dolného priechodu.

Pri navrhovaní elektronických systémov, ktoré si vyžadujú presnú kontrolu nad signálmi, je dôležité vedieť, ako obvod RC reaguje na rôzne frekvencie.Či už pracujete na zvukovom ekvalizérii, komunikačnom systéme alebo akejkoľvek aplikácii, v ktorej je potrebné formovanie signálov, porozumenie frekvenčnej reakcie vám pomôže získať presné správanie, ktoré potrebujete.

Záver

Pochopenie obvodov RC a ich časových konštánt vám pomôže predpovedať, ako reagujú na zmeny napätia.Výpočtom odporu, kapacity a časových konštánt môžete navrhnúť obvody, ktoré nabíjajú a vypúšťajú správnu rýchlosť pre vaše potreby.Či už vytvárate jednoduchý obvod načasovania alebo filter, poznanie týchto základov uľahčuje vytváranie obvodov, ktoré fungujú podľa očakávania.Správnym prístupom môžete navrhovať, testovať a upravovať svoje obvody tak, aby ste dosiahli najlepší výkon.
