Sprievodca FPGA XCS20-3TQ144I: Funkcie, aplikácie, alternatívy a dataShet

Táto príručka sa týka predovšetkým o XCS20-3TQ144i, o type čipu FPGA z rodiny Spartan/XL.Vysvetľuje, čo robí čip, ako funguje a kde sa dá použiť.Dozviete sa o jej logickej kapacite, vstupných/výstupných kolíkoch, úrovni napätia a o tom, ako spracováva rôzne teploty.Zahŕňa tiež to, ako naprogramovať čip krok za krokom, ako sa signály pohybujú dovnútra a von, ako nastaviť viac čipov dohromady a pre aký druh projektov je tento čip dobrý.V článku sa tiež zdôrazňuje rozmery balíkov, výrobné pozadie a vhodné alternatívne modely pre rôzne potreby dizajnu.

Katalóg

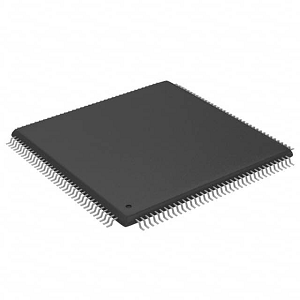

Prehľad XCS20-3TQ144i

Ten XCS20-3TQ144i, Postavená tak, aby poskytovala nákladovo efektívnu programovateľnú logiku pre aplikácie, ktoré si vyžadujú miernu hustotu logiky a flexibilné I/O schopnosti.Ponúka približne 20 000 systémových brán, ktoré poskytujú dostatok logických zdrojov na implementáciu digitálnych návrhov.Pracuje na 3,3 V s kompatibilitou I/O pre systémy 3,3 V a 2,5 V, podporuje rýchlosť „-3“, označuje rovnováhu medzi výkonom a využívaním energie.Je hodnotený pre priemyselné teploty od -40 ° C do +100 ° C, vďaka čomu je vhodný pre drsné prostredie.Vychádza z architektúry XC4000, s robustnou podporou programovania v systéme a rýchlosťou systému nad 80 MHz, akonáhle je ideálna na spracovanie signálu, logické prototypovanie a logiku riadenia nákladovo citlivých zariadení.Rodina Spartan a Spartan-XL predstavuje skorá generácia FPGA spoločnosti Xilinx zameraná na vyváženie výkonu a cenovej dostupnosti.Postavené na architektúre XC4000 dodávajú logické funkcie, ktoré sú ideálne pre veľkoobjemové, nákladovo citlivé aplikácie.

Ak váš projekt závisí od tohto spoľahlivého spartanského zariadenia, zabezpečte svoje hromadné objednávky XCS20-3TQ144i ešte dnes, aby ste zaistili dostupnosť, zatiaľ čo zásoby vydržia.

XCS20-3TQ144I CAD MODELY

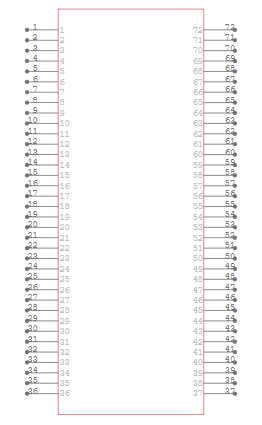

Symbol XCS20-3TQ144i

XCS20-3TQ144i Footprint

XCS20-3TQ144i 3D model

XCS20-3TQ144i Funkcie

Logická kapacita: XCS20-3TQ144I poskytuje približne 20 000 systémových brán, čo poskytuje primeraný priestor na implementáciu komplexných digitálnych logických obvodov.Táto kapacita je vhodná pre logické aplikácie stredného rozsahu, ako sú štátne stroje, regulátory rozhrania a mierne úlohy spracovania signálu bez toho, aby si vyžadovali zdroje FPGA s vysokou hustotou.

PIN/O: S podporou až 113 vstupných/výstupných kolíkov, zariadenie umožňuje flexibilnú komunikáciu s externými komponentmi.Tieto I/O riadky môžu byť nakonfigurované pre rôzne normy, čo umožňuje ľahké prepojiť FPGA so senzormi, pamäťovými modulmi, komunikačnými zbernicami a inými periférnymi zariadeniami systému.

Prevádzkové napätie: Zariadenie pracuje na prívode jadra 3,3 V a je kompatibilné s 3,3 V a 2,5 V. I/O štandardmi.Táto flexibilita napätia zaisťuje ľahšiu integráciu so systémami zmiešaného napätia a minimalizuje potrebu dodatočných komponentov posunu na úrovni v návrhu.

Rýchlosť: Rýchlosť „-3“ identifikuje interné charakteristiky načasovania a oneskorenia šírenia zariadenia.Táto klasifikácia pomáha odhadnúť maximálne prevádzkové frekvencie a obmedzenia načasovania, najmä pre synchrónne návrhy alebo aplikácie vyžadujúce spoľahlivý výkon načasovania.

Teplotný rozsah: Hodnotené pre priemyselný teplotný rozsah -40 ° C až +100 ° C, je XCS20-3TQ144i postavený pre spoľahlivú prevádzku v náročných prostrediach.Je vhodný na použitie v robustných aplikáciách, ako je priemyselná automatizácia, vonkajšie systémy a automobilová elektronika, kde sa vyžaduje široká tepelná tolerancia.

Konfigurácia : Toto FPGA podporuje programovanie v systéme, čo umožňuje aktualizovať a upravovať dizajn aj po pripojení čipu na DPS.Táto schopnosť je užitočná počas prototypov a vylepšení v teréne, pretože zvyšuje flexibilitu a skracuje vývojové cykly.

Súlad: XCS20-3TQ144i nie je v súlade s ROHS, čo znamená, že môže obsahovať olovo alebo iné obmedzené látky.Aj keď je to vhodné pre mnoho priemyselných a starších systémov, toto obmedzenie môže ovplyvniť jeho oprávnenosť na použitie v nových výrobkoch viazaných súčasnými environmentálnymi a bezpečnostnými normami.

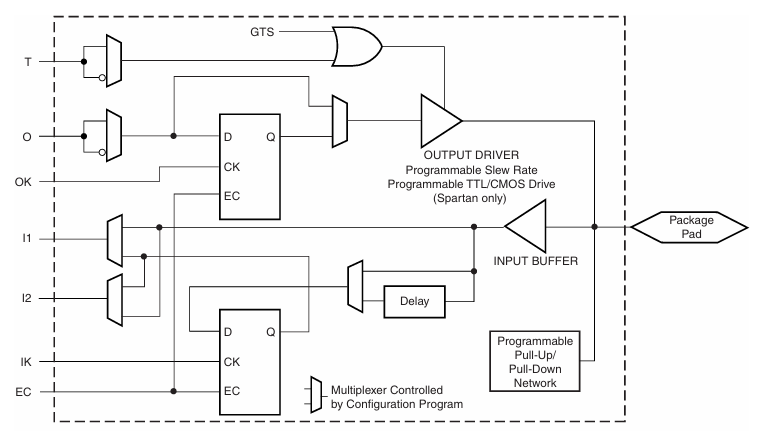

Zjednodušený blokový diagram Spartan/XL IOB

Tento diagram ukazuje, ako I/O blok (IOB) v Spartan/XL FPGA, ako je napríklad XCS20-3TQ144i, zvláda signály smerujúce a von z čipu.Spravuje tak vstupné aj výstupné funkcie pomocou konfigurovateľnej logiky.V prípade výstupu signál prechádza multiplexorom a pred odoslaním môže byť uložený v žabke.Výstupná cesta obsahuje riadenie pre trojstupňové vyrovnávacie pamäte (T), voliteľné prekladanie (OK) a programovateľné funkcie, ako je rýchlosť a úroveň napätia (TTL/CMOS).Výstupný ovládač odošle konečný signál do externého PIN čipu (balíček).Pri vstupe je signál z externého kolíka najskôr vyrovnávaný av prípade potreby môže prejsť oneskorením.Potom prechádza ďalším flip-flopom, kde sa dá zachytiť pomocou hodinového signálu.Vstupná cesta obsahuje programovateľné vytiahnutie alebo rozťahovanie, aby sa zabránilo plávajúcim hodnotám.Celkovo vám IOB umožňuje ovládať, ako signály vstupujú a opúšťajú FPGA s flexibilným načasovaním, úrovňami napätia a logickým správaním, čo pomáha prispôsobiť sa XCS20-3TQ144i na mnoho rôznych návrhov obvodov.

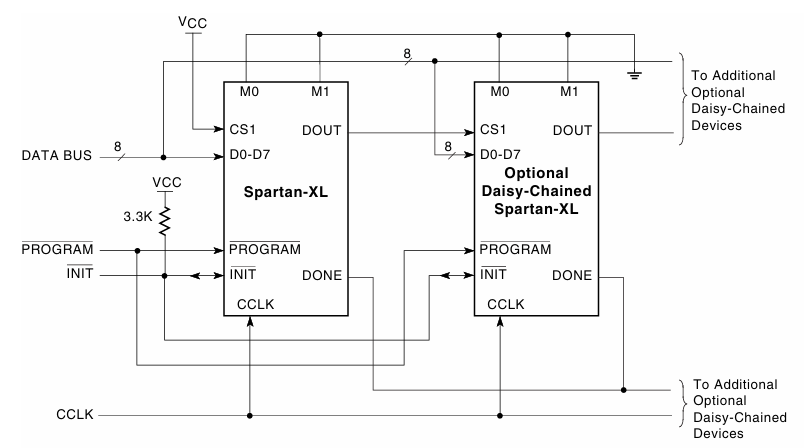

Schéma obvodu Spartan/XL Express Režim

Tento diagram ukazuje, ako sú Spartan-XL FPGA, ako napríklad XCS20-3TQ144i, naprogramované pomocou expresného režimu s 8-bitovou dátovou zbernicou.Prvý čip získava údaje zo systému cez kolíky D0 - D7.Odpor s 3,3 kΩ vytiahne initovaciu čiaru vysoko, pokiaľ počas nastavenia nie je problém.Hlavné riadiace signály (program, Init, Hotovo a CCLK) sa zdieľajú vo všetkých FPGA.Keď program klesne, všetky čipy sa pripravia na konfiguráciu.Dáta tečie z D0-D7 od prvého čipu do nasledujúceho čipu, čo umožňuje sedmokrámi viacerých zariadení.Signál hodín CCLK udržuje všetko v synchronizácii.Toto nastavenie je užitočné, keď niekoľko FPGA je potrebné naprogramovať rýchlo a v správnom poradí.

Špecifikácie XCS20-3TQ144i

Typ	Parameter
Výrobca	Amd/xilinx
Séria	Spartan®
Balenie	Podnos
Stav	Zastaraný
Počet laboratórií/CLB	400
Počet logických prvkov/buniek	950
Celkový baranový kúsok	12800
Počet I/O	113
Počet brán	20000
Napätie - napájanie	4,5 V ~ 5,5 V
Montáž	Povrchová montáž
Prevádzková teplota	-40 ° C ~ 100 ° C (TJ)
Balenie	144-lqfp
Balík dodávateľských zariadení	144-TQFP (20x20)
Základné číslo produktu	XCS20

Aplikácie XCS20-3TQ144i

Spracovanie digitálneho signálu (DSP)

Model XCS20-3TQ144i je schopný spracovať výpočty údajov, vďaka čomu je vhodný pre úlohy DSP, ako je filtrovanie, vylepšenie zvuku a spracovanie toku videa.Jeho tkanina FPGA umožňuje vytváranie vlastných logických potrubí, ktoré efektívne spracúvajú aritmetické pracovné zaťaženie, ktoré sú bežné v systémoch zvukovej modulácie, redukcii hluku a systémom zrušenia ozveny.Môžete prispôsobiť bloky spracovania priamo v hardvéri, zaistiť nižšiu latenciu a lepší výkon ako používanie tradičných mikrokontrolérov alebo procesorov všeobecného procesu.

Komunikačné systémy

V komunikačných platformách táto FPGA podporuje implementáciu rôznych protokolov použitých pri prenose údajov, modulácii a detekcii/korekcii chýb.Či už v káblových systémoch, ako je Ethernet alebo v moduloch bezdrôtového prenosu, poskytuje XCS20-3TQ144I spoľahlivú logickú infraštruktúru pre funkcie kritického a citlivého na časovanie a protokoly.Jeho konfigurovateľné vstupno -výstupné špendlíky a deterministická logická odozva robia z neho ideálnu pre manipuláciu s rukami, rámovania, smerovania paketov a dekódovania riadenia signálu vo vlastnom komunikačnom hardvéri.

Riadiace systémy a priemyselná automatizácia

V továrňovej automatizácii, robotike alebo aplikáciách na riadenie motora ponúka XCS20-3TQ144I robustné časovacie a spracovateľské schopnosti na správu vstupov a výstupov snímača a ovládača.Môžete navrhnúť presné ovládacie slučky, ktoré zabezpečujú synchronizovaný pohyb pohybu a reakcie rýchlej spätnej väzby, skvelé v strojoch CNC, dopravníkoch a systémoch PLC.Priemyselný teplotný rozsah zariadenia ďalej zaisťuje jeho trvanlivosť a výkon v tvrdých prevádzkových prostrediach.

Systémy na získavanie údajov

Vďaka paralelným spracovaním FPGA je efektívne pri zhromažďovaní a manipulácii s veľkými objemmi údajov z analóg-digitálnych konvertorov (ADC), senzorov alebo iných meracích zariadení.Je to cenné pri vedeckom prístrojovom vybavení a monitorovaní životného prostredia, ak sa údaje musia spracovať a analyzovať na mieste pred prihlásením alebo prenosom.Schopnosť prispôsobiť logiku umožňuje filtrovanie, kompresiu a formátovanie tokov senzorov.

Spracovanie obrazu a videa

V aplikáciách zameraných na obrazy, ako sú sledovanie, lekárske zobrazovanie a strojové videnie, môže XCS20-3TQ144i spracovať vizuálne údaje.Podporuje funkcie detekcie okrajov, sledovanie objektov alebo funkcie manipulácie s pixelmi priamo v hardvéri.Tým sa odstraňuje zúženie spracovania, ktorému čelí všeobecné CPU pri úlohách s vysokou rámom, a umožňuje lepší výkon v aplikáciách vyžadujúcich rýchle reakčné časy, ako sú napríklad automatizované inšpekčné systémy.

Sieťové vybavenie

FPGA, ktoré sa používajú v smerovačoch, prepínačoch a radičoch sieťového rozhrania, môže spravovať prepínanie paketov, preklad protokolu a správu vyrovnávacej pamäte.Na FPGA môžete vyložiť konkrétne funkcie, ako je kontrola hlavičky alebo overenie kontrolného súčtu, optimalizácia systému pre nižšiu latenciu a vyššiu priepustnosť.Jeho široká kompatibilita I/O a programovateľná logika tiež uľahčuje preklenutie medzi rôznymi komunikačnými normami.

Automobilová elektronika

Toto zariadenie dobre zapadá do systémov vozidiel, ako sú infotainment, prístrojové vybavenie na prístrojovej doske a pokročilé systémy asistencie vodiča (ADAS).Jeho schopnosť odolávať priemyselným teplotám zaisťuje stabilitu v prostredí vozidla.Úlohy, ako je spracovanie signálu pre vstupy fotoaparátu, integrácia údajov z viacerých subsystémov vozidla alebo riadenie komunikačných zberníc vo vozidle, sa dajú prispôsobiť v tomto FPGA.

Letectvo a obrana

V obrane a avionike, kde je dôležitá spoľahlivosť a deterministické správanie, sa XCS20-3TQ144I používa na spracovanie radarového signálu, šifrovanú komunikáciu a manipuláciu s telemetrickým spôsobom.Vďaka jeho nezávislej konfigurácii a tolerancii ožarovania (do istej miery vďaka svojej jednoduchšej architektúre) je vhodná pre letové systémy a kritické operácie misií.

Skúšobné a meracie zariadenie

Osciloskopy, logické analyzátory a generátory signálu majú úžitok z výkonnosti a rekonfigurovateľnej povahy tohto FPGA.Umožňuje vytvárať flexibilné testovacie platformy, kde funkcie, ako je spúšťanie, generovanie vlny alebo analýza signálu, je možné upraviť po produkcii preprogramovaním logiky, zlepšením všestrannosti a rozšírením životnosti produktu.

XCS20-3TQ144i Podobné časti

• XCS20-4TQ144C

XCS20-4TQ144C je alternatíva kompatibilná s PIN k XCS20-3TQ144i, ktorá sa nachádza v rovnakom balení 144-kolík TQFP a ponúka rovnaké 113 I/O kolíky a 20 000 systémových brán.Kľúčový rozdiel spočíva v jeho rýchlosti, kde označenie „-4“ naznačuje mierne nižší výkon v porovnaní s verziou „-3“.Pôsobí v komerčnom teplotnom rozsahu (0 ° C až +85 ° C), čo z neho robí náhradu za aplikácie, ktoré nevyžadujú toleranciu v oblasti priemyselného stupňa.V prípade starších návrhov, ktoré uprednostňujú kompatibilitu balíka pred maximálnym výkonom, ponúka toto zariadenie bezproblémovú výmenu.

• Xcs20-4pq208c

Tento variant je dodávaný vo väčšom balení 208-pin PQFP a podporuje 160 I/O pinov, viac ako 113 XCS20-3TQ144i.Zachováva rovnakú logickú kapacitu a stupeň rýchlosti (-4), ktorá ponúka rovnaké schopnosti spracovania.Vďaka jeho rozšírenému počtu I/O je ideálny pre návrhy požadujúce viac externých pripojení, ako je napríklad komplexné riadenie rozhrania alebo paralelné spracovanie vstupov údajov.Je to vhodná alternatíva, keď potrebujete rozšíriť I/O bez zmeny implementácie základnej logiky.

• XCS20-4VQ100C

XCS20-4VQ100C je kompaktná voľba v 100-kolíkovom balíku VQFP so 77 I/O pinmi, udržiavaním rovnakých 20 000 systémových brán a -4 rýchlosti.Aj keď má menej kolíkov, jej menšia stopa je ideálna pre dizajn obmedzené priestorom, v ktorých je realitná doska obmedzená.Vďaka tomu je najlepšou alternatívou pre tých, ktorí chcú miniaturizovať svoj hardvér pri zachovaní základných funkcií FPGA, najmä v zabudovaných systémoch alebo prenosných aplikáciách.

XCS20-3TQ144i Programovacie kroky

1. Návrh

Programovanie sa začína vytvorením digitálneho dizajnu obvodu pomocou hardvérového popisu jazyka (HDL), ako je VHDL alebo Verilog.Tento krok sa vykonáva v rámci softvéru Xilinx ISE Webpack Suite, ktorý poskytuje integrované vývojové prostredie na písanie a správu vášho kódu FPGA.Počas tejto fázy definujete správanie svojich logických funkcií, registrov, štátnych strojov a rozhraní podľa požiadaviek vašej aplikácie.

2. Syntéza a implementácia

Po napísaní kódu HDL sa musí syntetizovať.Tento proces prekladá váš kód na vysokej úrovni do netlistu na úrovni brány, ktorý sa zhoduje s vnútornými logickými blokmi XCS20-3TQ144i.Po syntéze mapuje fáza implementácie NetList na fyzické zdroje FPGA.Priradí logické prvky, trasy prepojí a zaisťuje, že sú splnené obmedzenia časovania.To je miesto, kde ISE optimalizuje váš dizajn pre oblasť, rýchlosť alebo energiu v závislosti od zvolených nastavení.

3. Generovanie bitov

Po implementácii sa návrh prevedie na konfiguračný súbor známy ako Bitstream (.bit).Tento súbor obsahuje všetky informácie potrebné na programovanie FPGA vrátane rozloženia logických blokov, smerovania a konfiguračných bitov.Tento krok je dôležitý, pretože Bitstream pôsobí ako most medzi návrhom softvéru a konfiguráciou hardvéru.

4. Programovanie FPGA

Na načítanie Bitstream do FPGA použijete nástroj Impact Software Tool, ktorý je súčasťou ISE.Začnite pripojením XCS20-3TQ144i k počítaču prostredníctvom kompatibilného programátora JTAG, ako je kábel XILINX Platform Cable USB.Spustenie dopadu a zistí zariadenie FPGA pomocou hranice.Potom priraďte svoj vygenerovaný súbor .bit k detekovanému zariadeniu a začnite proces programovania.Nástroj prenáša Bitstream do zariadenia a konfiguruje jeho internú logiku.

5. Overenie

Po dokončení programovania si overte, či sa FPGA správa podľa plánu.To sa dá dosiahnuť funkčným testovaním na vývojovej doske alebo testovaní alebo spustením simulácie v rámci ISE pomocou výstupov tvaru vlny.Ak výstup nespĺňa očakávania, vráťte sa k konštrukčným alebo syntézovým krokom na riešenie problémov a revidovanie vašej logiky.

XCS20-3TQ144i Dimenzie obalu

• Typ balíka: 144-TQFP (tenký štvorkoliek)

• Veľkosť tela: 20 mm × 20 mm

• Pitch (Rozstup olovo): 0,5 mm

• Montáž: Povrchová držiak

• Balenie: 144-LQFP (nízko profil Quad Flat Balíček)

XCS20-3TQ144i výrobca

XCS20-3TQ144i bol pôvodne vyrobený Xilinx, vedúca spoločnosť v oblasti programovateľných logických zariadení známych pre priekopnícku technológiu FPGA.Po akvizícii spoločnosti Xilinx by spoločnosťou Pokročilé mikro zariadenia (AMD ) V roku 2020 sa všetky produkty Xilinx FPGA vrátane XCS20-3TQ144i teraz predávajú a podporujú pod značkou AMD.AMD naďalej presadzuje dedičstvo inovácií spoločnosti Xilinx tým, že ponúka robustnú podporu dizajnu, dlhodobú správu životného cyklu a integráciu v širšom portfóliu adaptívnych výpočtových riešení.Ako oficiálny výrobca AMD zaisťuje prístup k dokumentácii, softvérové ​​nástroje a zdroje potrebné na používanie starších a súčasných rodín FPGA.

Záver

XCS20-3TQ144i je spoľahlivý a flexibilný čip, ktorý funguje dobre v mnohých elektronických projektoch, najmä v tých, ktoré potrebujú strednú úroveň logiky a silné I/O kontrolu.Dokáže zvládnuť tvrdé prostredie, podporuje programovanie v systéme a funguje dobre pre veci, ako je spracovanie signálu, priemyselné stroje, komunikačné systémy a ďalšie.Môžete si tiež vybrať podobné verzie čipu s viac alebo menším počtom kolíkov v závislosti od vašich potrieb dizajnu.Programovanie je jednoduché pomocou nástrojov Xilinx.Aj keď je to zo staršej rodiny FPGA, je stále užitočná dnes a je plne podporovaná spoločnosťou AMD, spoločnosť, ktorá teraz riadi všetky čipy Xilinx.
