Čo je to Flyback dióda?Ako to funguje a prečo váš obvod potrebuje jeden

V tomto článku sa dozviete, čo je to spätná dióda a prečo ju potrebujete v obvodoch s relé, motormi a solenoidmi.Pochopíte, ako vzniká spätné EMF, keď sa prúd náhle zastaví a ako môže poškodiť vaše spínacie zariadenia.Článok vysvetľuje, ako funguje flyback dióda, kde by ste ju mali umiestniť a ako si vybrať tú správnu.Uvidíte tiež bežné typy diód a ako sa používajú v obvodoch.

Katalóg

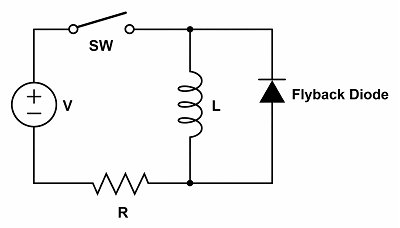

Obrázok 1. Obvod Flyback diódy

Čo je to Flyback dióda?

Flyback dióda je ochranná dióda zapojená do indukčného obvodu, aby sa zabránilo vysokonapäťovým špičkám pri náhlom vypnutí prúdu.Nazýva sa tiež voľnobežná dióda, tlmiaca dióda alebo spätná EMF dióda.Táto dióda sa používa hlavne s cievkami, ako sú relé, solenoidy a motory, ktoré ukladajú energiu v magnetickom poli.Keď sa spínacie zariadenie vypne, uložená energia môže vytvoriť nebezpečné spätné napätie.Flyback dióda chráni tranzistory, MOSFETy a ďalšie spínacie komponenty pred poškodením spôsobeným spätným EMF v indukčných obvodoch.

Prečo je potrebná Flyback dióda?

Indukčné komponenty, ako sú cievky a relé, uchovávajú energiu vo forme magnetického poľa, zatiaľ čo nimi preteká prúd.Pri náhlom odpojení napájania sa magnetické pole veľmi rýchlo zrúti.Táto náhla zmena prúdu generuje vysokonapäťovú špičku, známu ako spätná EMF (elektromotorická sila).Napäťová špička môže byť oveľa vyššia ako napájacie napätie a môže poškodiť citlivé spínacie zariadenia.Flyback dióda je potrebná, aby sa zabránilo tomuto vysokonapäťovému prechodnému javu zničiť alebo oslabiť komponenty obvodu.

Ako funguje Flyback dióda?

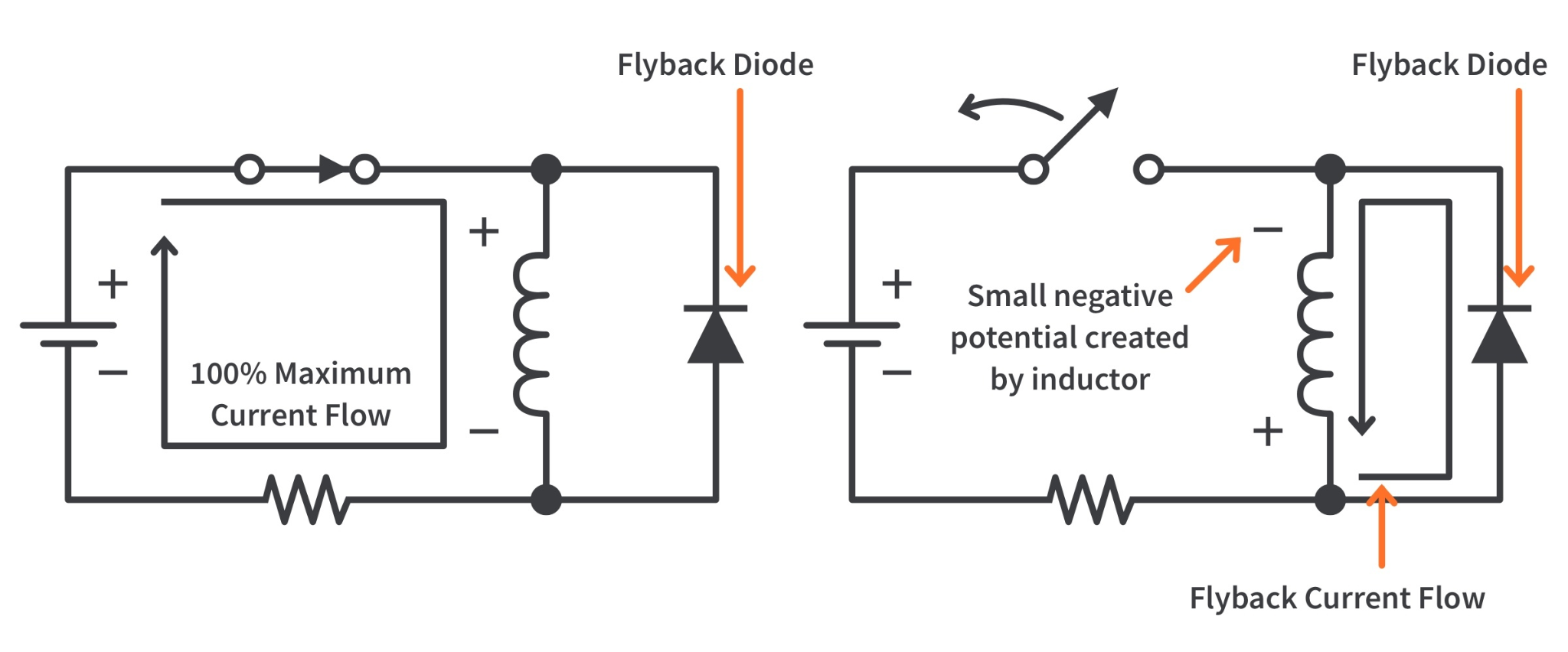

Obrázok 2. Činnosť Flyback diódy (normálne podmienky a podmienky vypnutia)

Pri normálnej prevádzke, keď je spínač zatvorený a prúd tečie cez cievku, je spätná dióda spätne predpätá a nevedie.V tomto stave zostáva neaktívny a neovplyvňuje obvod.Keď sa spínač otvorí, prúd cez induktor sa nemôže okamžite zastaviť, pretože induktory odolávajú náhlym zmenám prúdu.Zrútené magnetické pole vytvára spätné napätie na cievke.Toto spätné napätie posúva spätnú diódu dopredu a umožňuje cirkuláciu prúdu cez cievku a diódovú slučku.Recirkulačný prúd postupne klesá, keď sa uvoľňuje uložená energia.Počas tohto procesu dióda upevní napätie na bezpečnú úroveň, čím chráni spínacie zariadenie pred vysokonapäťovými špičkami.

Umiestnenie Flyback diódy v obvode

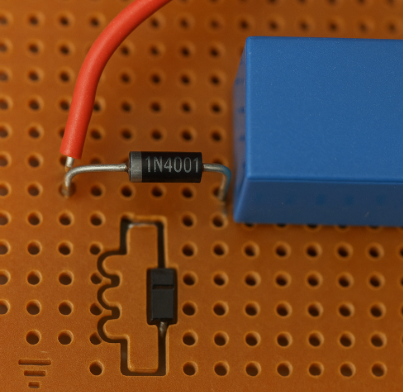

Obrázok 3. Zapojenie Flyback diódy

Spätná dióda je pripojená paralelne k indukčnej záťaži, ako je cievka relé alebo vinutie motora.Dióda je umiestnená so správnou polaritou, čo znamená, že jej katóda je pripojená k kladnej napájacej strane cievky a jej anóda je pripojená k zápornej strane.Táto orientácia zaisťuje, že dióda zostane počas normálnej prevádzky spätne predpätá.Keď sa spínač vypne, polarita cievky sa obráti a dióda sa stane predpätou.Ako je znázornené na obrázku 3, pripojenie diódy priamo cez cievku poskytuje okamžitú ochranu spínaciemu zariadeniu.

Ako si vybrať správnu Flyback diódu?

Výber správnej flyback diódy zaisťuje spoľahlivú ochranu obvodu a dlhú životnosť komponentov.Dióda musí zodpovedať elektrickým charakteristikám indukčnej záťaže a spínacieho zariadenia.

1. Skontrolujte hodnotu spätného napätia

Reverzné napätie diódy musí byť vyššie ako napájacie napätie obvodu.To zaisťuje, že dióda môže bezpečne vydržať normálne prevádzkové napätie bez toho, aby sa pokazila.Odporúča sa bezpečnostná rezerva, aby sa predišlo poruchám pri prechodných podmienkach.Pred výberom diódy vždy overte maximálne napájacie napätie.

2. Overte Forward Current Rating

Dióda musí zvládnuť špičkový prúd, ktorý preteká cievkou, keď sa vypínač vypne.Menovitý prúd dopredu by mal byť rovnaký alebo väčší ako prevádzkový prúd induktora.Ak je hodnotenie príliš nízke, dióda sa môže prehriať a zlyhať.Pre spoľahlivý výkon vyberte diódu s dostatočnou prúdovou kapacitou.

3. Zvážte rýchlosť obnovy

V rýchlo spínaných obvodoch, ako je riadenie motora PWM, sa rýchlosť obnovy stáva dôležitou.Pomalá obnovovacia dióda nemusí reagovať dostatočne rýchlo vo vysokofrekvenčných aplikáciách.Pre takéto obvody dióda rýchleho obnovenia zlepšuje výkon a znižuje straty pri spínaní.Štandardné diódy sú vhodné pre nízkofrekvenčné reléové obvody.

4. Rozhodnite sa medzi štandardnými, rýchlymi alebo Schottkyho diódami

Štandardné usmerňovacie diódy fungujú dobre pre základnú ochranu relé a solenoidu.Diódy rýchlej obnovy sú preferované v spínaných zdrojoch napájania a vysokorýchlostných riadiacich obvodoch.Schottkyho diódy ponúkajú veľmi rýchle spínanie a nižší pokles napätia vpred, čo zlepšuje účinnosť.Výber závisí od rýchlosti spínania a požiadaviek na okruh.

Bežné diódy používané ako Flyback diódy

Po pochopení, ako si vybrať flyback diódu, pomôže poznať bežné typy diód používaných v obvodoch.Každý typ je vybraný na základe rýchlosti spínania, účinnosti a požiadaviek na frekvenciu obvodu.

Séria 1N4001–1N4007

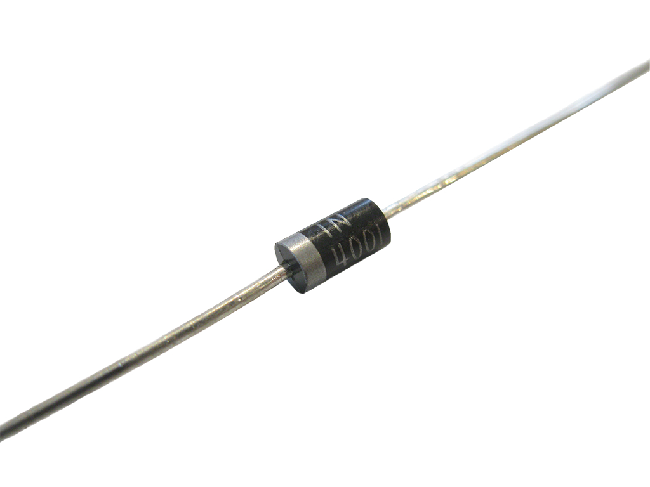

Obrázok 4. Dióda 1N400x

Séria 1N4001–1N4007 je skupina univerzálnych usmerňovacích diód bežne používaných ako spätné diódy v nízkofrekvenčných obvodoch.Tieto diódy sú určené pre štandardné usmernenie výkonu a základnú indukčnú ochranu záťaže.Zvládajú mierny prúd a sú široko používané v obvodoch relé a malých riadiacich systémoch jednosmerného motora.Rozdiel medzi jednotlivými modelmi spočíva hlavne v ich maximálnom hodnote spätného napätia.Pretože ide o diódy s pomalou obnovou, sú najvhodnejšie pre aplikácie s nízkou rýchlosťou spínania.Ako je znázornené na obrázku, táto axiálna dióda má jednoduchú štruktúru a je široko dostupná v elektronických komponentoch.

HER108

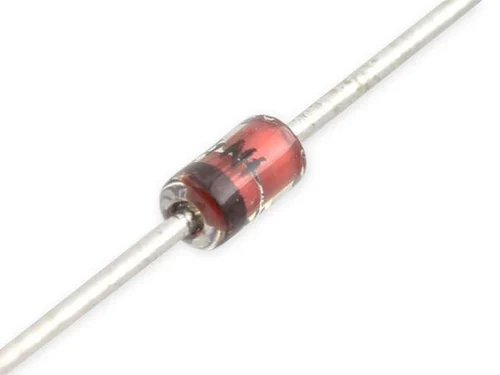

Obrázok 5. Dióda HER108

HER108 je vysokoúčinná dióda s rýchlou obnovou určená pre aplikácie s vysokou rýchlosťou spínania.Bežne sa používa ako spätná dióda v spínaných zdrojoch a riadiacich obvodoch PWM.V porovnaní so štandardnými usmerňovacími diódami má rýchlejšiu reverznú dobu zotavenia, čo znižuje spínacie straty.Vďaka tomu je vhodný pre obvody pracujúce pri vyšších frekvenciách.HER108 tiež podporuje schopnosť manipulácie s vyšším napätím, vďaka čomu je spoľahlivý v náročných prostrediach.Ako je znázornené na obrázku, zvyčajne sa dodáva v axiálnom puzdre podobne ako iné usmerňovacie diódy.

UF4007

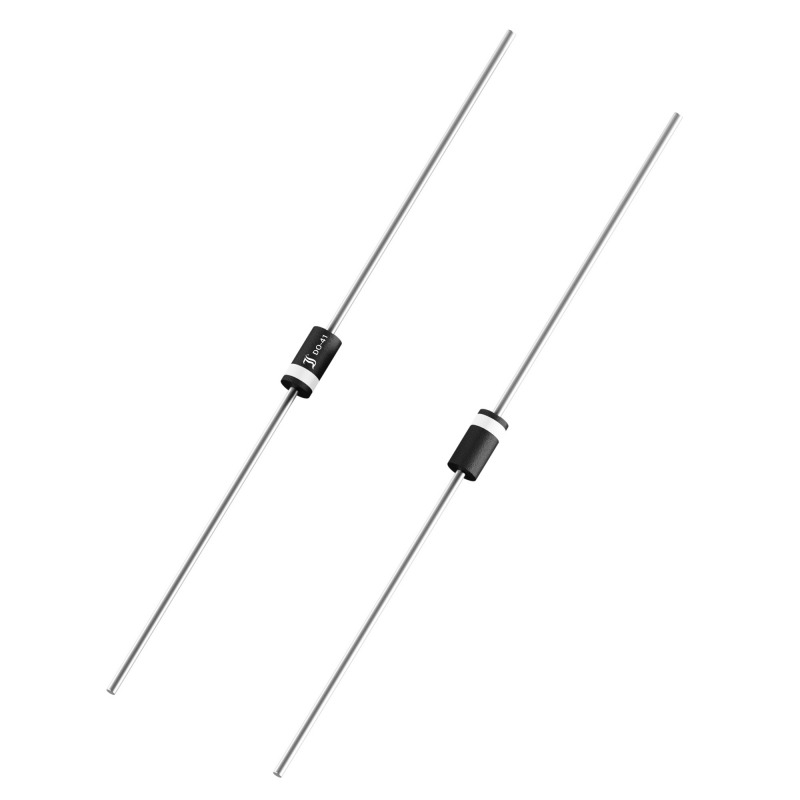

Obrázok 6. Dióda UF4007

UF4007 je ultrarýchla obnovovacia dióda široko používaná na ochranu proti spätnému chodu vo vysokorýchlostných elektronických obvodoch.Ponúka rovnaký rozsah menovitého napätia ako 1N4007, ale s oveľa rýchlejším spínacím výkonom.Vďaka tejto vlastnosti je ideálny pre spínanie regulátorov, invertorov a obvodov SMPS.Vďaka rýchlemu času obnovy znižuje hluk a zlepšuje celkovú efektivitu systému.Často sa volí, keď sú štandardné diódy príliš pomalé pre danú aplikáciu.Ako je vidieť na obrázku, vyzerá podobne ako bežná usmerňovacia dióda, ale je optimalizovaná pre vysokofrekvenčnú prevádzku.

FR107

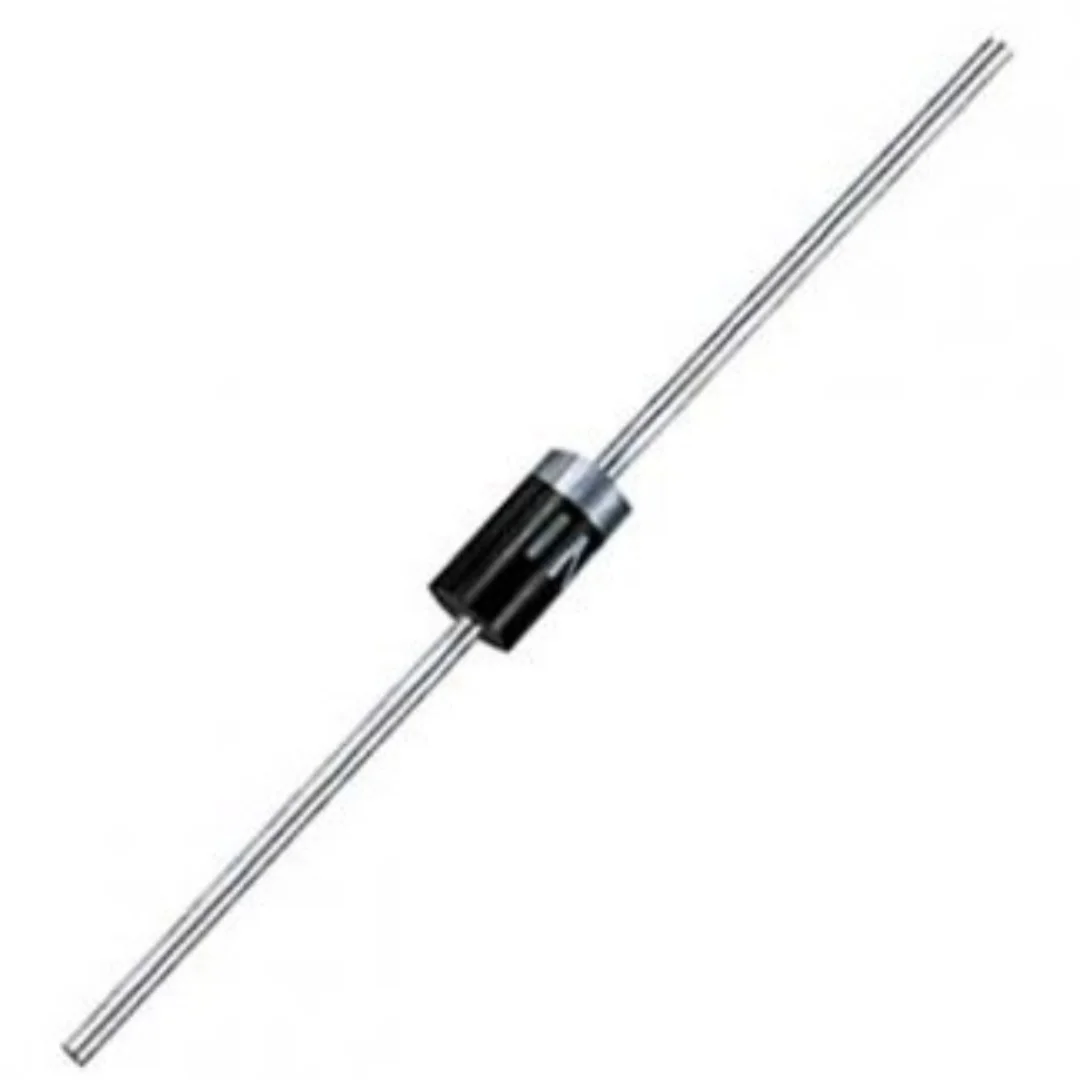

Obrázok 7. Dióda FR107

FR107 je usmerňovacia dióda s rýchlou obnovou, ktorá sa bežne používa pre aplikácie flyback a voľnobeh.Poskytuje rýchlejšiu spätnú obnovu v porovnaní so štandardnými diódami 1N400x.Vďaka tomu je vhodný pre stredofrekvenčné spínacie obvody a systémy pohonu motora.FR107 podporuje mierne spracovanie prúdu a stabilný výkon v podmienkach spínania.Často sa používa v napájacích obvodoch, kde sa vyžaduje zvýšená rýchlosť odozvy.Ako je znázornené na obrázku 7, dodáva sa v kompaktnom balení s axiálnym vývodom pre jednoduchú montáž PCB.

1N5819

Obrázok 8. 1N5819 Schottkyho dióda

1N5819 je Schottkyho dióda bežne používaná ako spätná dióda v nízkonapäťových, vysoko účinných obvodoch.Na rozdiel od štandardných usmerňovacích diód má veľmi nízky pokles napätia v priepuste.Tým sa znižuje strata energie a zvyšuje sa účinnosť systémov napájaných z batérie.Ponúka tiež veľmi rýchly spínací výkon, vďaka čomu je vhodný pre vysokofrekvenčné DC-DC meniče.Kvôli nízkemu poklesu napätia je široko používaný v nízkonapäťových ovládačoch motorov a vstavanej elektronike.Ako je znázornené na obrázku, dióda má typický axiálny tvarový faktor, ale interne využíva technológiu Schottkyho bariéry.

Flyback Diode vs Freewheeling Diode vs Snubber

Pojmy flyback dióda a voľnobežná dióda sa často používajú zameniteľne, ale vzťahujú sa na mierne odlišné kontexty použitia.Tlmiaci obvod je však širšia metóda ochrany, ktorá môže namiesto diódy používať odpory a kondenzátory.

Parameter	Flyback dióda	Voľnobežná dióda	RC tlmiaci obvod
Základná definícia	Ochranná dióda pre indukčné záťaže	Dióda, ktorá umožňuje recirkuláciu prúdu	Sieť na potlačenie napätia odpor-kondenzátor
Hlavný účel	Potlačiť spätné EMF	Udržujte aktuálnu cestu	Znížte napäťové špičky a zvonenie
Typické komponenty	Jedna dióda	Jedna dióda	Rezistor + kondenzátor
Používa sa s	Relé, motory, cievky	Tlmivky v meničoch	Spínacie zariadenia
Umiestnenie	Cez indukčnú záťaž	Cez induktor	Cez spínač alebo záťaž
Ovládanie napätia	Upína napätie na bezpečnú úroveň	Udržuje tok prúdu	Absorbuje prechodnú energiu
Zložitosť obvodu	Veľmi jednoduché	Veľmi jednoduché	Zložitejšie
Zníženie EMI	Mierne	Mierne	Vysoká
Vplyv rýchlosti spínania	Spomaľuje rozpad prúdu	Spomaľuje rozpad prúdu	Umožňuje kontrolovaný rozklad
Stratový výkon	Nízka	Nízka	Vyššie kvôli odporu
Vhodnosť frekvencie	Nízka až stredná	Stredná až vysoká	Vysokofrekvenčné obvody
Manipulácia s energiou	Magnetická energia	Magnetická energia	Elektrická prechodová energia
Termín bežného používania	Ochrana relé	Indukčná tlmivka výkonového meniča	Vysokorýchlostná ochrana spínania
Počet komponentov	Jeden	Jeden	Dva alebo viac

Výhody použitia Flyback diód

Flyback diódy sú široko používané, pretože poskytujú jednoduchú a účinnú ochranu obvodu.Zlepšujú spoľahlivosť a znižujú riziko zlyhania v prepínacích systémoch.

• Chráni tranzistory, MOSFET a spínacie zariadenia pred napäťovými špičkami

• Znižuje elektrický šum a elektromagnetické rušenie (EMI)

• Nízkonákladový a široko dostupný komponent

• Jednoduchá inštalácia s jednoduchým paralelným pripojením

• Zlepšuje celkovú odolnosť a životnosť obvodu

• Vyžaduje minimálnu dodatočnú zložitosť návrhu

Aplikácie Flyback diód

Flyback diódy sa bežne používajú v obvodoch, ktoré obsahujú indukčné záťaže.Ich úloha je skvelá pri udržiavaní stabilnej a bezpečnej prevádzky v mnohých elektronických systémoch.

1. Obvody ovládača relé

Flyback diódy sú široko používané v obvodoch reléových ovládačov na ochranu tranzistorov ovládajúcich reléovú cievku.Keď sa relé vypne, dióda zabráni vysokonapäťovým špičkám.To zaisťuje spoľahlivú prevádzku v automatizačných a riadiacich systémoch.

2. Ovládanie jednosmerného motora

V obvodoch s jednosmerným motorom chránia spätné diódy spínacie zariadenia pred indukčnými napäťovými špičkami.Používajú sa pri riadení motora H-bridge a PWM regulátoroch otáčok.To pomáha udržiavať stabilnú prevádzku motora.

3. Riadiace systémy solenoidov

Solenoidy generujú silné indukčné napätie, keď sú vypnuté.Flyback dióda zabraňuje poškodeniu riadiacej elektroniky.Tieto systémy sú bežné v priemyselnej automatizácii a ovládaní ventilov.

4. Automobilová elektronika

Flyback diódy sa používajú v automobilových reléových moduloch a obvodoch akčných členov.Vozidlá obsahujú veľa indukčných záťaží, ako sú vstrekovače paliva a relé.Správna ochrana zlepšuje dlhodobú spoľahlivosť v drsnom prostredí.

5. Prepínanie napájacích zdrojov

V spínacích silových obvodoch sa spätné diódy používajú na riadenie toku energie v indukčných komponentoch.Pomáhajú chrániť MOSFET a kontrolovať napäťové špičky.To zlepšuje stabilitu systému v regulovaných energetických systémoch.

6. Vstavané a mikrokontrolérové systémy

Mikrokontroléry často riadia relé a motory cez tranzistory.Flyback diódy chránia tieto nízkonapäťové logické systémy pred indukčnými prechodmi.Tým sa zabráni neočakávaným reštartom alebo poškodeniu hardvéru.

Záver

Flyback dióda chráni spínacie zariadenia tým, že poskytuje bezpečnú cestu pre indukčný prúd, keď je napájanie vypnuté.Pre účinnú ochranu je dôležité správne umiestnenie naprieč indukčnou záťažou a správny výber na základe menovitého napätia, prúdovej kapacity a rýchlosti obnovy.Rôzne typy diód, vrátane štandardných, rýchlych a Schottkyho diód, sa vyberajú v závislosti od spínacej frekvencie a potreby účinnosti.Znížením napäťových špičiek, elektrického šumu a namáhania komponentov zlepšujú spätné diódy spoľahlivosť a predlžujú životnosť elektronických systémov.
