Pochopenie tranzistora KSC1845

KSC1845 je tranzistor NPN s nízkym šumom určeným pre zvukové a ďalšie citlivé elektronické aplikácie.Tento článok skúma jeho vlastnosti, používanie a bežné aplikácie, čo uľahčuje pochopenie toho, ako zapadá do rôznych obvodov.

Katalóg

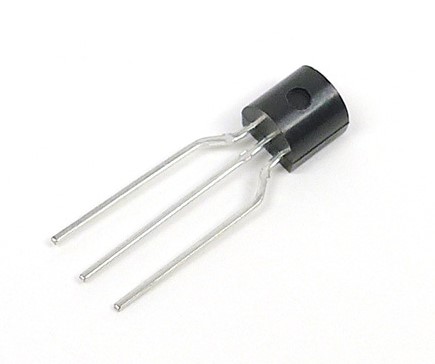

Prehľad produktu KSC1845

Ten KSC1845 patrí do rodiny NPN Transistor, špeciálne navrhnutá na zvládnutie zvukových frekvenčných aplikácií s nízkym hlukom, vďaka čomu je ideálny pre zvukové elektronické obvody.Jeho balík TO-92 založený na kremíku poskytuje trvanlivosť a kompaktný dizajn pre ľahkú integráciu.

KSC1845 má tri hlavné terminály: základňu, zberateľ a emitor, z ktorých každý hrá úlohu pri riadení prúdu prúdu.Keď prúd preteká základňou, tranzistor otvára cestu medzi kolektorom a emitorom, čo umožňuje riadený tok prúdu.Táto funkcia jej umožňuje zosilniť signály, s trojvrstvou štruktúrou (dve vrstvy dotované N a jeden p-dopované) tvoria spoľahlivý prepínač.Vďaka svojmu výkonu s nízkym šumom je to preferovaná voľba pre zvukové zosilnenie a ďalšie citlivé aplikácie.

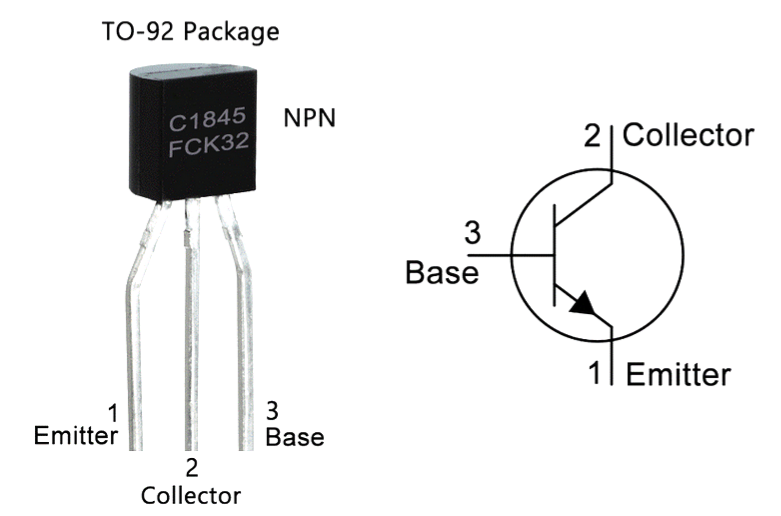

KSC1845 Konfigurácia PIN

KSC1845 CAD model

Symbol KSC1845

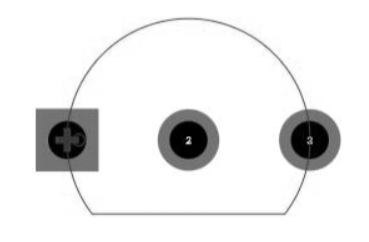

KSC1845 stopa

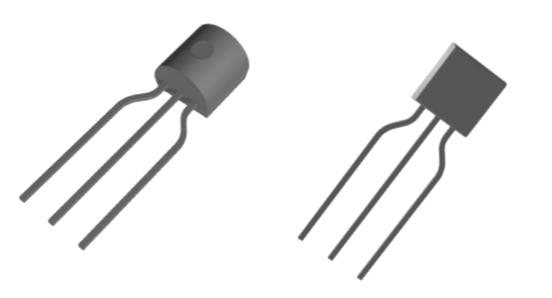

KSC1845 3D model

Funkcie KSC1845

Zosilňovač zvukovej frekvencie

KSC1845 je navrhnutý tak, aby poskytoval jasnú amplifikáciu zvuku s minimálnym hlukom, čo z neho robí dobrú voľbu pre citlivé zvukové aplikácie.Táto funkcia s nízkym hlukom pomáha udržiavať kvalitu zvuku, najmä v obvodoch, kde je potrebný čistý prenos signálu.

Doplnok k KSA992

Tento tranzistor sa často používa ako náprotivok k KSA992, tranzistor NPN, ktorý dopĺňa KSC1845 v mnohých obvodoch.Keď sú spárované, dobre spolupracujú a zvyšujú výkon v rôznych elektronických aplikáciách.

Aplikácie KSC1845

Zvukové obvody

Kvalita nízkej šumov KSC1845 je ideálna pre zvukové obvody, kde zosilňuje signály bez pridávania nežiaduceho hluku na pozadí, čím zabezpečuje lepšiu jasnosť zvuku v zvukových zariadeniach.

Konverzia vysokofrekvenčnej energie

Pri obvodoch konverzie energie tento tranzistor podporuje vysokofrekvenčné operácie a poskytuje efektívne manipuláciu s energiou v elektronických systémoch, ktoré vyžadujú stabilnú a hladkú konverziu.

Elektronické predradnice

KSC1845 sa používa aj v elektronických predradoch, ktoré regulujú prúd v osvetľovacích systémoch, najmä v energeticky účinných žiarovkách.Vďaka svojej stabilite je vhodná pre tieto typy obvodov.

Obvody regulácie napätia

Tento tranzistor sa bežne používa v regulačných obvodoch napätia, ktoré pomáhajú udržiavať stabilné úrovne napätia, čím sa zabezpečuje konzistentný výkon v rôznych elektronických zariadeniach.

Zosilňovače

V aplikáciách amplifikácie výkonu KSC1845 pomáha zvyšovať silu slabých signálov, čím je užitočná v zvukových a iných aplikáciách signálu s nízkym výkonom.

Multivibrátory

Tento tranzistor sa môže použiť v bistabilných aj astabilných viacúčelových obvodoch, ktoré sú nevyhnutné na vytváranie signálov prepínania a časovania v mnohých elektronických zariadeniach.

Osvetlenie úspory energie

Používa sa v obvodoch na osvetlenie úspory energie, kde pomáha efektívne ovládať využitie energie, najmä vo svetlách, ktoré musia byť efektívne a odolné.

Podpora nízkej energie

KSC1845 môže podporovať zaťaženie pod 0,05A, vďaka čomu je vhodné pre aplikácie vyžadujúce nízku spotrebu energie, čo prispieva k účinnosti obvodu.

Prepínanie napájacích zdrojov

Tranzistor sa často používa v systémoch napájania s vysokým prepínaním, kde pomáha riadiť rýchle zmeny napätia a prúdu, čím poskytuje stabilný výkon v týchto náročných aplikáciách.

Špecifikácie KSC1845

Technické špecifikácie, vlastnosti, charakteristiky a komponenty s porovnateľnými špecifikáciami s polovodičom KSC1845Fta.

Typ	Parameter
Dodací čas továrne	6 týždňov
Kontaktné pokovovanie	Konzervovať
Pripevniť	Cez otvor
Montáž	Cez otvor
Balenie	TO-226-3, TO-92-3 (TO-226AA) (vytvorené vodiče)
Počet kolíkov	3
Váha	240 mg
Materiál tranzistorového prvku	Kremík
Rozkladné napätie zberateľa	120 V
Počet prvkov	1
hffe min	200
Prevádzková teplota	150 ° C TJ
Balenie	Páska a box (TB)
Uverejnený	2002
Kód JESD-609	e3
Kód PBFREE	Áno
Stav	Aktívny
Úroveň citlivosti vlhkosti (MSL)	1 (neobmedzený)
Počet ukončení	3
Kód ECCN	Ucho99
Napätie - hodnotené DC	120 V
Maximálny rozptyl energie	500 MW
Koncová poloha	Spodná časť
Súčasná hodnota	50 mA
Časť	110 MHz
Základné číslo dielu	KSC1845
Konfigurácia prvkov	Slobodný
Rozptýlenie energie	500 MW
Uplatňovanie tranzistorov	Zosilňovač
Získajte produkt šírky pásma	110 MHz
Polarita/typ kanála	Npn
Tranzistorový typ	Npn
Napätie emitorov zberateľa (VCEO)	120 V
Maximálny zberateľ	50 mA
DC Current Gain (HFE) (min) @ IC, VCE	300 @ 1MA 6V
Current - Collector Cutoff (Max)	50NA ICBO
VCE saturácia (max) @ ib, ic	300 mV @ 1 mA, 10 mA
Prechodná frekvencia	110 MHz
Maximálne rozkladové napätie	120 V
Zberateľské základné napätie (VCBO)	120 V
Emitorské základné napätie (VEBO)	5V
Výška	4,58 mm
Dĺžka	4,58 mm
Šírka	3,86 mm
Dosiahnuť SVHC	Žiadny SVHC
Tvrdenie ožarovania	Nie
Status Rohs	ROHS3 kompatibilný
Bezplatný	Bezplatný

Podobné časti ako KSC1845

Časti vpravo majú špecifikácie podobné ako v polovici KSC1845FTA

Číslo dielu	Výrobca	Pripevniť	Balenie	Zlomenie emitorového rozkladu napätia	Maximálny zberateľ	Prechodná frekvencia	Napätie nasýtenia zberateľa	hffe min	Maximálny rozptyl energie
KSC1845PTA	Na polovodič	Cez otvor	Do-226-3, do-92-3 (TO-226AA)	120 V	50 mA	110 MHz	70 mV	200	500 MW
2n5550tfr	Na polovodič	Cez otvor	Do-226-3, do-92-3 (TO-226AA)	140 V	600 mA	100 MHz	250 mV	60	625 MW
KSC1845PTA	Na polovodič	Cez otvor	Do-226-3, do-92-3 (TO-226AA)	140 V	600 mA	100 MHz	250 mV	60	625 MW
2n5550	Na polovodič	Cez otvor	Do-226-3, do-92-3 (TO-226AA)	120 V	50 mA	-	70 mV	200	500 MW

Ekvivalentné možnosti pre KSC1845

• FJV1845

Pokyny pre použitie pre KSC1845

Tranzistor KSC1845 je aktivovaný primárne cez základný terminál.Ak sa na tento terminál aplikuje napätie, spustí tranzistor, čo umožňuje prúdu presunúť z kolektora do emiča.Tento riadený tok robí efektívny pre zosilnenie signálov v obvode.

Vďaka svojmu dizajnu chýba KSC1845 symetria.Ak vymeníte emitor a zberateľ, tranzistor nebude fungovať vo svojom obvyklom aktívnom režime, ale namiesto toho bude fungovať opačne.Toto správanie je výsledkom špecifických úrovní dopingu v každom termináli, čo robí správnu orientáciu nevyhnutnú pre správnu funkciu.

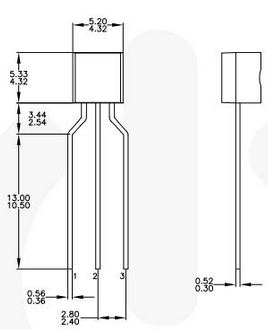

Podrobnosti o balíku KSC1845

Informácie výrobcu pre KSC1845

Na Semiconductor (NASDAQ: ON) vyrába KSC1845 so zameraním na technológiu, ktorá zachováva energiu a zároveň poskytuje spoľahlivú správu energie a signálu.Spoločnosť so širokou zostavou výrobkov slúži rôznym priemyselným odvetviam a jeho cieľom je uspokojiť rastúci dopyt po efektívnosti v elektronike.Na spoločnosti Semiconductor sa etabluje globálne a pôsobí prostredníctvom siete zariadení a predajných kancelárií v Severnej Amerike, Európe a v Ázii v Tichomorí.Prostredníctvom týchto centier spoločnosť zaisťuje, že výrobky ako KSC1845 spĺňajú normy kvality a poskytujú spoľahlivý výkon pre aplikácie na celom svete.

Datasheet pdf

KSC1845FTA DataShet:

KSC1845FTA.PDF
