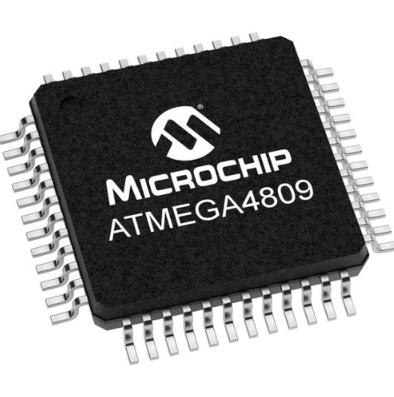

Pochopenie mikrokontroléru ATMEGA4809: funkcie Pinout, Datashet a Key

Mikrokontrolér ATMEGA4809, súčasť série Megaavr® 0 Microchip, je výkonným nástrojom pre hľadanie rovnováhy medzi výkonom, univerzálnosťou a efektívnosťou.Tento mikrokontrolér, ktorý pracuje pri frekvenciách až do 20 MHzV tomto článku preskúmame Pinout, kľúčové funkcie ATmeGa4809 a pokročilé funkcie, pričom zdôrazňujeme, prečo vyniká ako robustná voľba pre jednoduché aj zložité projekty.

Katalóg

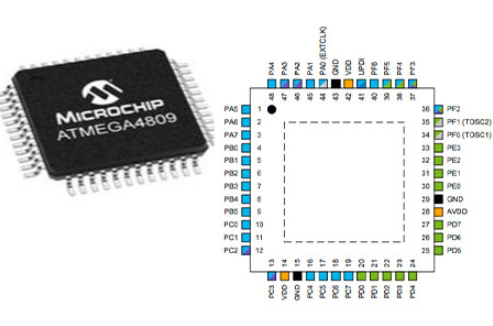

Pinout z Atmega

CAD model Atmega

Symbol

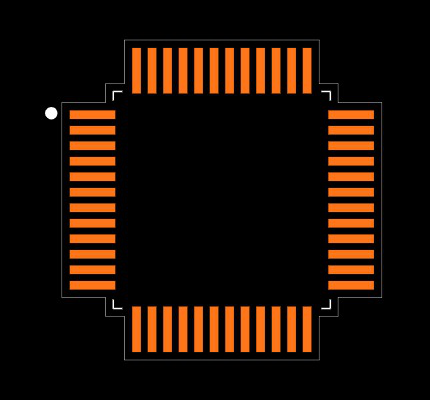

Stopa

Prehľad ATMEGA4809

Ako významný člen série Megaavr® 0, ATMEGA4809 vyniká začlenením procesora AVR® s hardvérovým multiplikátorom, ktorý môže fungovať pri frekvenciách až do 20 MHz.Tento mikrokontrolér je k dispozícii v rôznych konfiguráciách, ktoré obsahujú až 48 kb flash pamäte, 6 kb SRAM a 256 bajtov EEPROM v rámci balíkov 28 až 48 kolíkov.Jeho dizajn sa sústreďuje na flexibilnú architektúru s nízkym výkonom, ktorá integruje sofistikované funkcie, ako je systém udalostí, spánok, presné analógové funkcie a najmodernejšie periférie, ktoré odrážajú najnovšie inovácie spoločnosti Microchip.

Architektúra a výkon

• AVR procesor a hardvérový multiplikátor: ATMEGA4809, vybavený procesorom AVR® doplneným hardvérovým multiplikátorom, dodáva významnú výpočtovú efektívnosť a výkon.Toto duo, ktoré beží rýchlosťou až 20 MHz, zvyšuje rýchlosť vykonávania zložitých matematických operácií.Takéto schopnosti spôsobujú, že mikrokontrolér je vhodný pre aplikácie požadujúce vysokú presnosť a rýchle spracovanie.Dizajn oslovuje tých, ktorí sa snažia dosiahnuť rovnováhu medzi spotrebou energie a výkonom, čo ponúka harmonické vhodné pre rôzne technické potreby.

•Konfigurácia pamäte: Vďaka svojim flexibilným možnostiam pamäte poskytuje ATMEGA4809 konfigurácie až 48 kb flash pamäte, 6 kb SRAM a 256 bajtov EEPROM.Táto adaptabilita uspokojuje širokú škálu potrieb aplikácií, od jednoduchých úloh, ktoré si vyžadujú minimálnu pamäť až po zložitejšie aplikácie, ktoré si vyžadujú značné úložisko.Scenáre v reálnom svete ukazujú, že vyvážené nastavenie pamäte môže výrazne zvýšiť výkon a reakciu systému.

Funkcie s nízkym výkonom

• Systém udalostí: Systém udalostí ATMEGA4809 umožňuje priamu komunikáciu s periférou až periférnou komunikáciou, ktorá eliminuje potrebu zásahu CPU.Táto funkcia znižuje spotrebu energie a zvyšuje účinnosť tým, že umožňuje dokončenie úloh s minimálnymi prebudeniami CPU.Znížením zaťaženia CPU rozširuje výdrž batérie v prenosných zariadeniach a zlepšuje celkovú účinnosť systému.Táto filozofia dizajnu zdôrazňuje zmes výkonu a ochrany energie, ktorá rezonuje s aplikáciami, ktoré uprednostňujú nízkoenergetické využitie.

• Technológia spánku: Technológia spánku umožňuje periférnym zariadeniam pracovať nezávisle, zatiaľ čo CPU zostáva v režime spánku s nízkym výkonom.Táto schopnosť zaisťuje, že sa vykonávajú hlavné úlohy s minimálnym ťahom energie, optimalizáciou dlhovekosti a prevádzkovej efektívnosti zariadenia.Skúsenosti z rôznych implementácií zdôrazňujú dôležitosť takýchto techník zachraňovania energie v aplikáciách, kde je energetická účinnosť hlavná.

Analógové schopnosti

ATMEGA4809 sa môže pochváliť presnou analógovou funkciou, ktorá obsahuje analógové a digitálne prevodníky (ADC), digitálne a analógové prevodníky (DAC) a komparátory.Tieto analógové periférne zariadenia poskytujú presné spracovanie analógového signálu, ktoré sa používajú v aplikáciách zahŕňajúcich získavanie údajov senzorov, spracovanie zvukových signálov a ďalšie scenáre, kde sa vyžadujú presné analógové merania.Praktické použitie často ukazuje, že udržiavanie vysokej analógovej presnosti je základné na dosiahnutie spoľahlivého a konzistentného výkonu systému.

Periférie a rozširovateľnosť

ATMEGA4809, ktorý je vybavený pokročilými periférnymi zariadeniami, podporuje širokú škálu aplikácií.Tieto periférne zariadenia rozširujú schopnosti mikrokontroléru s rozhraniami pre komunikačné protokoly, časovače a moduláciu šírky impulzov (PWM).Takáto komplexná periférna súprava umožňuje ATMEGA4809 prispôsobiť sa rôznym a zložitým dizajnom, čím podporuje inovatívne riešenia prostredníctvom svojej flexibility a rozširovateľnosti.

Podrobné špecifikácie

Tu je tabuľka technickej špecifikácie pre technológiu mikročipov Atmega4809-afr.

Typ	Parameter
Továreň Dodací čas	13 Týždne
Montáž Typ	Povrch Pripevniť
Balík / Puzdro	48-tqfp Exponovaný podložka
Povrch Pripevniť	Áno
Údaje Konvertory	A/d 16x10b
Počet I/OS	41
Odvolanie (slovo)	24 576
Prevádzkový Teplota	-40 ° C do 125 ° C ta
Balenie	Páska & Navijak (tr)
Séria	megaavr® 0
Časť Stav	Aktívny
Vlhkosť Úroveň citlivosti (MSL)	3 (168 hodín)
Počet ukončenia	48
HTS Kódovať	8542.31.00.01
Terminál Pozícia	Štvorkoliek
Terminál Forma	Gullwing
Dodávka Napätie	3V
Terminál Pitch	0,5 mm
Základňa Číslo dielu	ATMEGA4809
Jesd-30 Kódovať	S-PQFP-G48
Dodávka Napätie-max (VSUP)	5,5 V
Dodávka Napätie (VSUP)	1,8 V
Oscilátor Typ	Vnútorný
Rýchlosť	20 MHz
Búchať Veľkosť	6k x 8
Napätie - Supply (VCC/VDD)	1,8 V na 5,5 V
UPS/UCS/Periférne ICS	Mikrokontrolér, Risc
Jadro Procesor	AVR
Obvody	Zhnednúť Detekcia/reset, por, pwm, wdt
Hodinky Časť	20 MHz
Program Typ pamäte	Blesk
Jadro Veľkosť	8-bitový
Program Veľkosť pamäte	48 kB (48k x 8)
Konektivita	I2c, SPI, UART/USART
Bit Veľkosť	16
Mať ADC	Áno
DMA Kanál	Nie
Pwm Kanál	Nie
DAC Kanál	Nie
Eeprom Veľkosť	256 x 8
Natiera Šírka programu	16
Hranica Skenovanie	Nie
Formát	Pevne
Integrovaný Cache	Nie
Búchať (Slová)	512
Počet sériového I/OS	4
Počet časovačov	5
Počet vonkajších prerušení	41
Natiera Šírka údajov	16
Dĺžka	7 mm
Výška Sedenie (max)	1,2 mm
Šírka	7 mm
ROHS Stav	Rohs3 V súlade

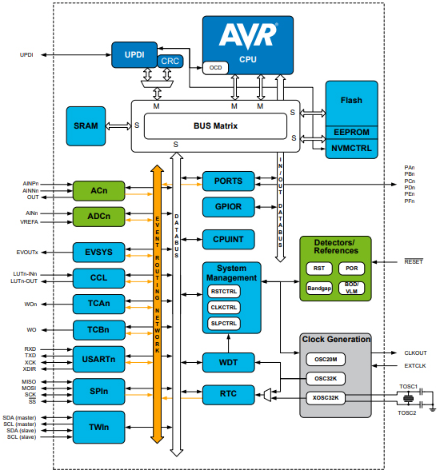

Bloková schéma Atmega4809

Charakteristiky atmega4809

Vylepšený multiplikátor hardvéru pre výpočty rýchleho

ATMEGA4809 sa môže pochváliť vysokovýkonným multiplikátorom hardvéru, ktorý nesmierne urýchľuje aritmetické operácie.To je väčšinou výhodné pre aplikácie zahŕňajúce intenzívne matematické spracovanie, čím sa zvyšuje účinnosť výpočtovej techniky.Medzi príklady patrí kryptografia, spracovanie signálu a skutočná analýza údajov, kde hardvérový multiplikátor môže výrazne skrátiť čas spracovania a optimalizovať výkon systému.

Tri režimy spánku pre optimalizované riadenie energie

Mikrokontrolér podporuje tri režimy spánku.

• Nečinný režim: zachováva aktivitu CPU a zároveň znižuje energiu na periférne zariadenia, ideálne pre scenáre, ktoré si vyžadujú rýchle časy odozvy.

• Režim pohotovostného režimu: zachováva viac energie zastavením CPU a udržiavaním užitočných prevádzkových stavov, ktoré sú vhodné pre aplikácie s periodickou aktivitou.

• Režim zapnutia: Ponúka maximálne úspory energie zastavením všetkých aktivít, vhodných pre zariadenia napájané z batérie s sporadickým využitím.

Systém udalostí pre periférnu koordináciu bez bremena CPU

Pozoruhodným atribútom je systém udalostí, ktorý umožňuje perifériám interagovať priamo bez zapojenia CPU.To znižuje latenciu a posilňuje celkovú reakciu systému vyložením periférnej koordinácie.Takýto mechanizmus je neoceniteľný v skutočných kontrolných systémoch, v ktorých je aktívne načasovanie a presnosť.Architektúra systému udalostí, podobná technikám priameho prístupu k pamäti, minimalizuje prekážky CPU, čím sa zvyšuje účinnosť.

Časovač strážneho psa (WDT) pre stabilitu systému

Integrovaný časovač strážneho psa zosilňuje spoľahlivosť systému monitorovaním a zotavením sa z prevádzkových škytaviek.WDT pôsobí ako mechanizmus zlyhania, čím sa mikrokontrolér resetuje po zistení nereagencie, čím sa odvráti zrútenie systému.Táto vrstva spoľahlivosti sa väčšinou používa v systémoch priemyselného riadenia a spotrebnej elektroniky, čím sa zabezpečuje zvýšená bezpečnosť a stabilita.

Reset (Por) a detekcia zhnednutia (BOD) pre konzistentnú prevádzku

Pre bezpečné spustenie a spoľahlivú prevádzku obsahuje ATMEGA4809.

• Reset-On Reset (POR): Iniciuje mikrokontrolér po obnovení napájania, čím sa zabezpečí konzistentný stav spustenia.

• Detekcia zhnednutia (BOD): Chráni pred kolísaniami napätia, ktoré by mohli ohroziť stabilitu zariadenia, automaticky resetovať systém, keď napätie klesne pod stanovenú prahovú hodnotu.

Programovanie a ladenie s jedným pinom (UPPI) pre efektívny rozvoj

Rozhranie jednotlivých programov Unified Program Lady (UPPI) výrazne uľahčuje procesy vývoja a ladenia.Toto rozhranie znižuje fyzikálne a procedurálne zložitosti všeobecne spojené s programovaním a ladením mikrokontrolérov, čím sa zvyšuje produktivita vývojárov.Jednoduchosť Uppi je väčšinou prospešná v iteračných vývojových cykloch, kde rýchle testovanie a ladenie sú hlavné pre včasné dokončenie projektu.

V podstate atribúty ATMEGA4809 poskytujú všestrannú a efektívnu platformu vhodnú pre širokú škálu aplikácií vrátane spotrebnej elektroniky a priemyselnej automatizácie.Integráciou pokročilého riadenia výkonu, rýchlych výpočtových schopností a robustných funkcií spoľahlivosti poskytuje impozantný základ pre vývoj vysoko výkonných a spoľahlivých systémov.

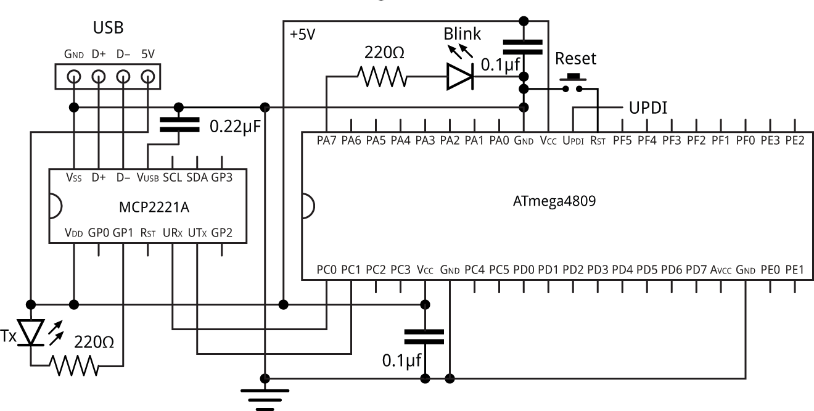

Okruh atmega4809

Porovnanie ATMEGA4809 a ATMEGA328

Porovnanie výkonnosti a efektívnosti

Obidve ATMEGA4809 a ATMEGA328 Poskytnite porovnateľnú úroveň výkonnosti.Atmega328, bežne nachádzajúci sa v doskách Arduino, vyniká v energetickej účinnosti.Tento mikrokontrolér integruje technológiu Picopower spoločnosti Atmel, ktorá umožňuje nižšiu spotrebu energie bez obetovania výkonu.

Architektonické rozdiely

Bližé skúmanie architektúr ATMEGA4809 poskytuje určité vylepšenia nad ATMEGA328.ATMEGA4809 ponúka flexibilný periférny konfiguračný systém.Táto flexibilita poskytuje lepší celkový výkon systému.Systém je prispôsobivejší, najmä v aplikáciách zahŕňajúcich viac senzorov alebo periférnych zariadení.

Programovanie a rozvoj

Pokiaľ ide o programovanie a vývoj, je výhodná spätná kompatibilita ATMEGA4809 s ATMEGA328.Táto kompatibilita zjednodušuje proces migrácie existujúcich projektov pôvodne navrhnutých pre ATMEGA328.Pokročilé nástroje ladenia podporované ATMEGA4809 môžu byť veľmi prospešné v zložitých projektoch, čo umožňuje identifikáciu a riešenie včasného problému.

Spotreba energie v praktických aplikáciách

Rozdiely v spotrebe energie sa väčšinou prejavujú v skutočných aplikáciách.V prípade zariadení napájaných z batérie môžu schopnosti Picopower spoločnosti ATmega328 predĺžiť prevádzkové obdobia medzi poplatkami.Pokročilé funkcie úspory energie ATMEGA4809 môžu ďalej optimalizovať využívanie energie, najmä prospešné v ultra-nízkej výkone aplikácií.

Odolnosť voči budúcnosti a všestrannosť

Vzhľadom na budúcnosť, mnohé vylepšené funkcie ATMEGA4809 z neho robia všestrannejšiu možnosť.Jeho širšia podpora periférnych zariadení a vylepšená správa pamäte sú aktívne pre zložité a rozvíjajúce sa aplikácie.Tieto funkcie poskytujú robustný základ pre budúce inovácie a rozširovanie, vďaka čomu je ideálny pre plánovanie aktualizácií.

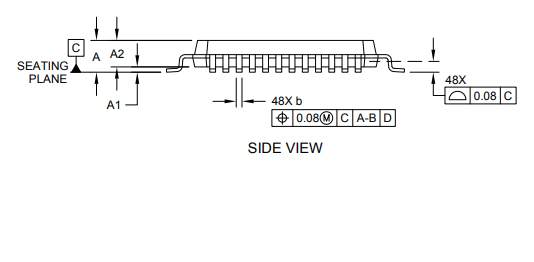

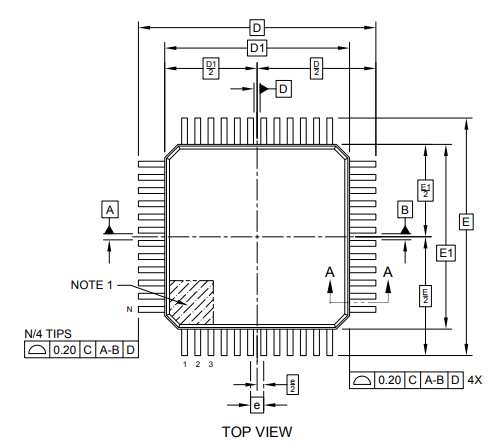

Balíček Atmega4809

Výrobca

Spoločnosť Microchip Technology Inc. so sídlom v Chandler v Arizone vyniká tým, že ponúka širokú škálu mikrokontrolérov a analógových polovodičov.Táto spoločnosť je známa znížením rozvojových rizík, znížením nákladov na systém a zrýchľovaniu času na trh.Prostredníctvom svojej vysoko kvalitnej podpory a spoľahlivých výrobkov spoločnosť Microchip pevne vytvorila svoje vedenie v tomto odvetví.

ATMEGA4809 vyniká medzi ponukami spoločnosti Microchip kvôli svojim pokročilým schopnostiam a prispôsobivej architektúre, vďaka čomu je vhodná pre rôzne aplikácie vyžadujúce robustné a efektívne riešenia.Tento mikrokontrolér podporuje širokú škálu funkcií, vďaka čomu je bez námahy integrovaný do rôznych systémov.

Datasheet pdf

ATMEGA4809-AFR DataShety:

ATMEGA4808/4809 Datashet.pdf

Často kladené otázky [FAQ]

1. Čo je to Atmega4809?

ATMEGA4809 je sofistikovaný mikrokontrolér, ktorý využíva 8-bitový procesor AVR®.Tento pokročilý hardvér je dodávaný s integrovaným multiplikátorom a pracuje pri rýchlosti až do 20 MHz.Ponúka podstatnú 48 kB bleskovej pamäte, 6 kb SRAM a obsahuje 256 bajtov EEPROM, všetky úhľadne umiestnené v 48-kolíkovom balíku.Vďaka svojmu robustnému dizajnu sa stará o rôzne zložité aplikácie a príkazy.

2. Na čo sa dá použiť ATMEGA4809?

Technológia Microchip ATMEGA4809 8-bitový mikrokontrolér sa plánuje optimalizovať vysoko citlivé aplikácie príkazov a riadenia.Významne zvyšuje funkčnosť skutočných riadiacich systémov.Jeho všestranná povaha umožňuje jeho využitie v komplexných architektúrach založených na mikroprocesoroch alebo ako nezávislé procesory v rámci príkazových a kontroly.Využitie tohto mikrokontroléra môže zvýšiť výkon rôznych projektov.

3. Ako zlepšuje ATMEGA4809 aplikácie v reálnom čase?

ATMEGA4809 sa venuje zvyšujúcim sa požiadavkám na rýchlosť a efektívnosť v skutočných systémoch.Násobiteľ hardvéru a vysoká prevádzková frekvencia (do 20 MHz) umožňujú rýchle spracovanie a rýchle časy odozvy.Tieto výhody, ktoré si vyžadujú okamžitú spätnú väzbu a presnú kontrolu, ako sú robotiká a automatizačné systémy.Začlenením ATMEGA4809 môžete splniť náročné potreby skutočných aplikácií.

4. Existujú nejaké ďalšie funkcie, ktoré zvyšujú použiteľnosť ATMEGA4809?

Atmega4809 je skutočne vybavený mnohými periférnymi prvkami, ktoré zvyšujú jeho použiteľnosť.Patria sem viacnásobné komunikačné rozhrania ako UART, SPI a I2C, ktoré uľahčujú bezproblémovú integráciu s inými digitálnymi zariadeniami.Okrem toho sa môže pochváliť robustnými analógovými funkciami vrátane ADC a DAC, vďaka čomu je vysoko vhodný pre rozhranie senzora a spracovanie analógového signálu.Tieto funkcie sa kombinujú, aby sa ATMEGA4809 stal všestranný nástroj pre širokú škálu digitálnych a analógových úloh.

5. Ako porovnáva Atmega4809 s ostatnými mikrokontrolérmi vo svojej triede?

V porovnaní s inými mikrokontrolérmi vo svojej triede vyniká ATMEGA4809 v dôsledku vyváženej kombinácie kapacity pamäte, rýchlosti spracovania a periférnych integrácií.Jeho 8-bitová architektúra, doplnená efektívnymi funkciami riadenia energie, z nej robí optimálnu voľbu pre aplikácie, v ktorých je spotreba energie vážnym faktorom.Táto rovnováha zaisťuje, že poskytuje spoľahlivý výkon bez ohrozenia efektívnosti.

6. Môže sa ATMEGA4809 použiť vo vzdelávacích projektoch?

ATMEGA4809 slúži ako vynikajúca platforma na vzdelávacie účely.Jeho priama architektúra a komplexná dokumentácia ju robia vhodnou pre učenie a experimentovanie.Zapojením sa do tohto mikrokontroléra môžete získať cenné informácie o vývoji vložených systémov vývoj, príkaz a riadenie logiky, ako aj skutočný návrh systému.Atmega4809 vytvára praktické prostredie, ktoré môžete preskúmať a inovovať.
