Pochopenie 2N7002 N-kanálovej logickej úrovne MOSFET

V tomto článku sa kopáme do sveta 2N7002, vysoko všestrannej N-kanálovej logickej úrovne MOSFET.Táto polovodičová zložka, ktorá je uznávaná pre svoju účinnosť a adaptabilitu, je závažná v rôznych elektronických obvodoch, väčšinou pri zvyšovaní energetickej účinnosti a optimalizácii výkonu.Od svojich rýchlych prepínajúcich schopností až po svoju kompatibilitu s aplikáciami s nízkym napätím je 2N7002 obľúbený na navrhovanie kompaktných a spoľahlivých systémov.Či už napájanie digitálnych prepínačov, riadenie projektov založených na mikrokontroléroch alebo umožnenie trvalo udržateľných energetických riešení, atribúty spoločnosti 2N7002 z neho robia kľúčovú voľbu pre modernú elektroniku.Pripojte sa k nám, keď skúmame jeho technické špecifikácie, aplikácie a praktické úvahy a ponúkame informácie o tom, ako tento MOSFET podporuje rozvoj efektívnych vysoko výkonných zariadení.

Katalóg

Prehľad 2N7002 MOSFET

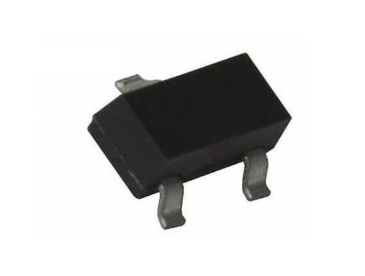

Ten 2n7002, MOSFET na úrovni N-kanálovej logiky, má osobitné miesto vo svete diskrétnych polovodičových zariadení.Táto zložka, ktorá je potrebná pre mnohých, sa primárne používa ako spínač alebo zosilňovač.Je vyrobený z polovodičových materiálov a je skonštruovaný s tromi terminálmi.Pozoruhodné aspekty 2N7002 zahŕňajú jeho pozoruhodne nízky odpor v štáte a prahové napätie zdroja brány približne 2,1V.Vďaka týmto vlastnostiam je to hlavne vhodné pre obvody pracujúce pri 3,3 V, zvyšujú energetickú účinnosť a optimalizáciu výkonu prepínania.

Na rozdiel od jeho silných stránok predstavuje jeho kompaktné balenie SMD (SOT-23) určité obmedzenia.Má mierne nízky prúd odtoku, spoľahlivo dodáva až 200 mA nepretržite a prispôsobuje maximálny prúdový hrot až 1A.Aby sa zabránilo potenciálnemu poškodeniu, je rozhodujúce dodržiavať tieto prevádzkové obmedzenia v praktických aplikáciách.Model 2N7002, bežne získaný od výrobcov, ako je v polovodiče, pracuje spoľahlivo v teplotnom rozsahu od -55 ° C do 150 ° C a má uzáver rozptylu energie 200 MW.Často môžete zdôrazniť potrebu dodržiavania týchto špecifikácií na zachovanie integrity obvodov a predĺženie spoľahlivosti výkonnosti.

Funkcie 2N7002

Funkcia	Opis
Typ	N-kanál MOSFET
Odpor	< 5Ω
Nepretržitý prúdový prúd (ID)	200 mA
Napätie zdroja odtokového zdroja (VDS)	60 V
Prahové napätie (VGS-T) (min)	1V
Prahové napätie (VGS-T) (max)	3V
Zapnúť	15ns
Čas vypnúť	8ns
Balenie	Do-92, SOT23-3L

Použitie MOSFET 2N7002

MOSFET 2N7002 je uprednostňovaný v rôznych elektronických obvodoch, ktoré sú známe svojou adeptovou manipuláciou s nízkymi a napätiami.Jeho architektúra je užitočná najmä v prevodníkoch DC-DC a systémoch emobility, čo podporuje efektívne využitie energie.Aby sa využila svoje schopnosti, mala by sa uznať jeho súčasť súčasných systémov riadenia energie so zameraním na svoju schopnosť minimalizovať odpor v štáte, ktorý obmedzuje odpadový odpad.

Aplikácie v prevodníkoch DC-DC

V prevodníkoch DC-DC vyniká 2N7002 zvýšením účinnosti prenosu energie v elektronických obvodoch.Môžete sa sústrediť na zníženie rozptylu energie, ktorý je uľahčený nízkym odporom MOSFET v štáte, čo umožňuje gadgety pracovať dlhšie na obmedzených energetických rezerváciách.Všeobecne sa vyskytuje v prenosnej elektronike, kde každá jednotka výkonu chránená vylepšuje výdrž batérie.

Úloha v riešeniach emobility

Keď sa tlak na ekologickú prepravu zintenzívňuje, spoľahlivý a efektívny charakter 2N7002 sa využíva na technológie emobility, ako sú elektrické bicykle a skútre.Jeho úloha pri riadení energie zaisťuje optimálne fungovanie a zvyšuje účinnosť týchto vozidiel, čo ovplyvňuje výkon a spokojnosť.Môžete neustále vylepšiť metódy na integráciu takýchto komponentov s ašpiráciami na zvýšenie stability systému a zároveň uvedomujú ekologické vplyvy.

Konfigurácia PIN

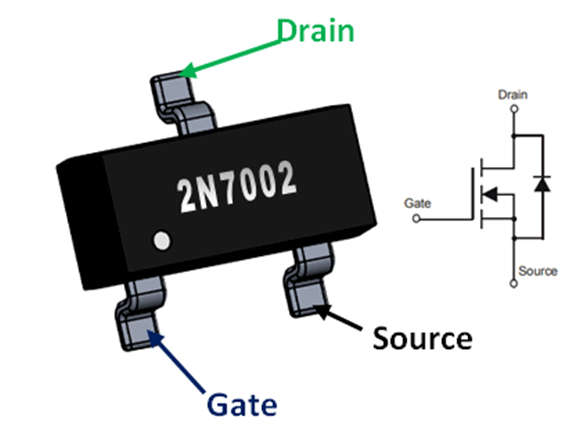

Tranzistor 2N7002 obsahuje tri základné terminály: zdroj, brána a odtok.Každý z nich má svoju zreteľnú funkciu a úlohu pri zabezpečovaní fungovania tranzistora efektívne.

Alternatívy a náhrady

Alternatívy 2n7002

• NTR4003

• FDC666

• FDC558

Iné typy n-kanálov MOSFETS

• BS170NL

• IRF3205

• 2n7000

• IRF1010E

• RF540N
