Pochopenie problémov s napájaním LPC84x pri spustení a kompletnej sekvencie zapnutia

Mikrokontroléry LPC84x sú široko používané vo vstavaných systémoch, pretože kombinujú výpočtový výkon, pamäť a periférne zariadenia v kompaktnom zariadení.Aby ste zabezpečili spoľahlivú prevádzku, musíte pochopiť, ako sa mikrokontrolér spúšťa a ako podmienky napájania ovplyvňujú jeho správanie.Tento článok vysvetľuje kľúčové funkcie a architektúru mikrokontrolérov LPC84x spolu s ich požiadavkami na napájanie, mechanizmus resetovania a postupnosť spúšťania.Pojednáva tiež o bežných problémoch s napájaním pri spustení a praktických spôsoboch ich riešenia.

Katalóg

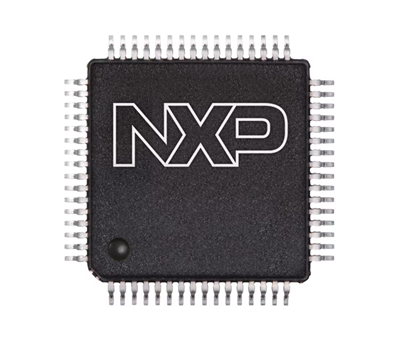

Obrázok 1. Mikrokontrolér LPC84x

Prehľad problémov s napájaním LPC84x pri spustení

Mikrokontroléry LPC84x sú široko používané vo vstavaných systémoch, pretože kombinujú schopnosť spracovania, pamäť a periférne zariadenia v kompaktnom a energeticky úspornom zariadení.Spoľahlivá prevádzka však vo veľkej miere závisí od stabilného a dobre kontrolovaného procesu zapnutia.Počas spúšťania môžu problémy, ako je nestabilné napájacie napätie, nesprávna rýchlosť rozbehu napätia alebo nekonzistentné podmienky resetovania, ovplyvniť spôsob inicializácie mikrokontroléra.Tieto podmienky môžu zabrániť zariadeniu dosiahnuť normálnu prevádzku alebo oneskoriť spustenie systému.

Vlastnosti mikrokontrolérov LPC84x

1. Jadro ARM Cortex-M0+

Séria LPC84x je postavená na procesore ARM Cortex-M0+, ktorý je optimalizovaný pre nízku spotrebu energie a efektívny výkon.Toto 32-bitové jadro podporuje rýchle spracovanie prerušení a deterministické vykonávanie, vďaka čomu je vhodné pre vstavané aplikácie.Jeho jednoduchá architektúra umožňuje zostaviť kompaktný firmvér pri zachovaní spoľahlivých možností spracovania.Jadro podporuje aj štandardné vývojové nástroje ARM pre jednoduchšie programovanie a ladenie.

2. Vstavaná pamäť Flash

Tieto mikrokontroléry obsahujú pamäť flash na čipe, ktorá sa používa na ukladanie programového kódu a firmvéru.Interný flash zvyčajne poskytuje dostatočný priestor pre vstavané aplikácie bez potreby externých pamäťových zariadení.Integrovaný blesk umožňuje rýchlejší prístup k pokynom a zlepšuje celkovú efektivitu systému.Zjednodušuje tiež dizajn hardvéru, pretože mikrokontrolér môže po naprogramovaní fungovať samostatne.

3. Pamäť SRAM

Rad LPC84x integruje internú pamäť SRAM pre ukladanie dát za chodu a operácie zásobníka.Táto pamäť umožňuje rýchly prístup pre premenné, vyrovnávacie pamäte a dočasné údaje o spracovaní.Rýchla SRAM zvyšuje rýchlosť vykonávania, pretože CPU môže pristupovať k dátam bez čakania na externú pamäť.Podporuje aj multitaskingové operácie v rámci vstavaných aplikácií.

4. Flexibilné sériové komunikačné rozhrania

Na pripojenie externých zariadení a modulov je k dispozícii viacero komunikačných periférií.Patria sem rozhrania UART pre sériovú komunikáciu, rozhrania SPI pre vysokorýchlostnú periférnu komunikáciu a rozhrania I²C pre senzorové a riadiace siete.Tieto vstavané komunikačné bloky zjednodušujú integráciu hardvéru do vstavaných návrhov.Dá sa použiť na pripojenie displejov, senzorov, pamäťových zariadení a iných digitálnych komponentov.

5. Podpora analógových periférnych zariadení

Mikrokontroléry LPC84x obsahujú integrované analógové funkcie, ako napríklad 12-bitový analógovo-digitálny prevodník (ADC).To umožňuje zariadeniu merať analógové signály zo snímačov alebo externých obvodov.Niektoré varianty tiež obsahujú funkciu digitálneho-analógového prevodníka (DAC) na generovanie analógových výstupov.Tieto schopnosti umožňujú mikrokontroléru priamo komunikovať so signálmi.

6. Flexibilná konfigurácia I/O

Kolíky vstupu/výstupu na všeobecné použitie (GPIO) umožňujú mikrokontroléru interakciu s externými hardvérovými komponentmi.LPC84x obsahuje flexibilné funkcie konfigurácie pinov, ktoré umožňujú priradiť viac funkcií k jednému pinu.Táto flexibilita pomáha optimalizovať rozloženie PCB a maximalizovať dostupné periférne zariadenia.Piny GPIO je možné nakonfigurovať pre digitálny vstup, výstup alebo alternatívne periférne funkcie.

7. Prevádzkové režimy nízkej spotreby

Na zníženie spotreby energie v aplikáciách napájaných z batérie sú zahrnuté režimy nízkej spotreby.Tieto režimy umožňujú mikrokontroléru deaktivovať nepoužívané periférne zariadenia alebo znížiť frekvenciu systémových hodín počas nečinnosti.Funkcie správy napájania pomáhajú predĺžiť výdrž batérie v prenosných zariadeniach.Systém sa môže v prípade potreby rýchlo vrátiť do aktívnej prevádzky.

8. Integrovaný časovač a riadiace moduly

Na podporu merania času, generovania signálu a riadenia udalostí sú integrované rôzne moduly časovača.Patria sem časovače s viacerými rýchlosťami, časovače s konfigurovateľným stavom a časovače watchdog.Časovače umožňujú presné riadenie časovania vo vstavaných systémoch, ako je riadenie motora, časovanie komunikácie alebo pravidelné plánovanie úloh.Tieto moduly zlepšujú spoľahlivosť a výkon systému.

Prehľad blokového diagramu LPC84x

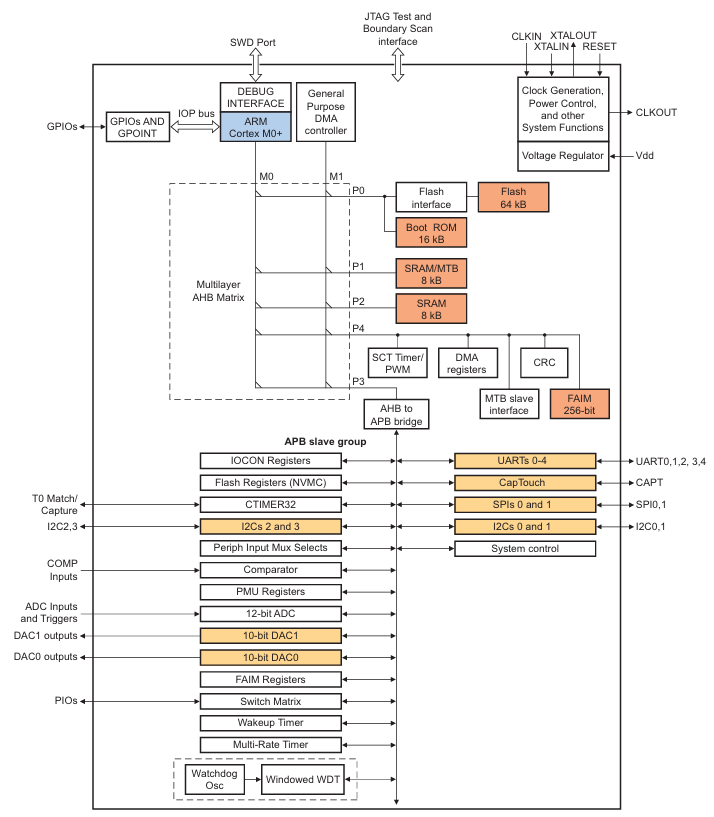

Obrázok 2. Bloková schéma mikrokontroléra LPC84x

Architektúra LPC84x integruje viacero funkčných blokov, ktoré spolupracujú pri vykonávaní úloh vstavaného spracovania.V centre systému je procesor ARM Cortex-M0+, ktorý pri prístupe k údajom zo SRAM vykonáva programové inštrukcie uložené v internej flash pamäti.Viacvrstvová matica zbernice AHB spája procesor s pamäťovými modulmi a periférnymi rozhraniami, čo umožňuje efektívnu komunikáciu medzi internými komponentmi.Generovanie hodín a správa napájania blokuje časovanie riadiaceho systému a zabezpečuje stabilnú prevádzku zariadenia v rôznych režimoch výkonu.Ladiace rozhrania ako SWD umožňujú programovať a testovať firmvér počas vývoja.Rôzne periférne zariadenia, vrátane časovačov, komunikačných modulov a analógových rozhraní, sú pripojené cez interný zbernicový systém, aby sa zabezpečila interakcia s externým zariadením.Tieto bloky spolu tvoria kompaktnú architektúru mikrokontroléra navrhnutú pre efektívne vstavané riadenie.

Požiadavky na napájací zdroj LPC84x

Parameter	Symbol	Typický / Rozsah
Napájacie napätie	VDD	1,8 V – 3,6 V
Analógové napájacie napätie	VDDA	1,8 V – 3,6 V
Prevádzkové napätie (typické)	VDD	3,3 V
Prah napätia pri zapnutí	VPOR	~1,5 V (typické)
Úroveň hnedého napätia	VBOR	Konfigurovateľné (~1,7–2,7 V)
Aktuálny režim aktívneho režimu	IDD	Závisí od zariadenia
Prúd hlbokého spánku	IDD(DS)	Veľmi nízka (rozsah µA)
Maximálne napätie GPIO	VIO	Až do VDD
Rozsah prevádzkových teplôt	TA	-40 °C až +105 °C
Odporúčaný oddeľovací kondenzátor	—	0,1 µF v blízkosti každého kolíka VDD

LPC84x Resetujte zdroje a správanie pri spustení

Reset pri zapnutí (POR)

Power-On Reset (POR) je vnútorný resetovací mechanizmus, ktorý sa aktivuje automaticky pri prvom pripojení napájania na mikrokontrolér LPC84x.Jeho hlavným účelom je udržať systém v resetovanom stave, kým napájacie napätie nedosiahne bezpečnú prevádzkovú úroveň.Keď sa zariadenie zapne, obvod POR monitoruje napájacie napätie a zabraňuje CPU predčasne vykonávať pokyny.Keď sa napätie ustáli, uvoľní sa podmienka resetovania a procesor začne vykonávať kód z internej flash pamäte.To zaisťuje, že mikrokontrolér sa po pripojení napájania vždy spustí v predvídateľnom stave.Vo vnútornej architektúre resetovací systém interaguje s hodinami a blokmi správy napájania pred začatím normálnej prevádzky.Tento mechanizmus tvorí základ procesu spúšťania LPC84x.

Brown-out Reset (BOR)

Brown-Out Reset (BOR) je ochranný mechanizmus, ktorý resetuje mikrokontrolér LPC84x, keď napájacie napätie klesne pod bezpečnú prevádzkovú hranicu.Jeho účelom je zabrániť tomu, aby CPU pracoval v podmienkach nestabilného napätia, ktoré by mohlo spôsobiť nepredvídateľné správanie.Keď napätie klesne pod nakonfigurovanú úroveň, obvod BOR spustí reset systému na ochranu pamäte a periférnych stavov.Keď sa napájacie napätie vráti na stabilnú úroveň, zariadenie sa normálne reštartuje.Táto funkcia pomáha udržiavať spoľahlivú prevádzku v systémoch, kde môže dochádzať k kolísaniu napájania.Vo vnútornej architektúre obvody monitorovania napätia pracujú spolu s blokom riadenia výkonu na detekciu podmienok nízkeho napätia.Výsledkom je, že mikrokontrolér sa môže bezpečne zotaviť z dočasného poklesu napätia.

Externý resetovací kolík (RESET)

Externý pin RESET poskytuje hardvérovú metódu resetovania mikrokontroléra LPC84x zvonku čipu.Umožňuje externým zariadeniam alebo riadiacim signálom prinútiť mikrokontrolér v prípade potreby do stavu resetovania.Keď sa signál RESET stane aktívnym, procesor zastaví vykonávanie pokynov a vráti sa do počiatočného stavu spustenia.To zaisťuje, že systém sa môže počas určitých prevádzkových udalostí čisto reštartovať.Po uvoľnení signálu reset vykoná zariadenie svoj interný inicializačný proces pred opätovným spustením firmvéru.Externé ovládanie resetu sa často používa počas programovania, ladenia alebo dohľadu nad systémom.V rámci vnútornej štruktúry systému sa táto cesta resetovania pripája priamo k centrálnemu ovládaču resetovania.

Resetovanie strážneho psa

K resetovaniu watchdogu dôjde, keď časovač watchdog zistí, že systémový softvér už nefunguje správne.Strážiaci časovač nepretržite monitoruje vykonávanie programu tým, že vyžaduje pravidelné aktualizácie spusteného firmvéru.Ak softvér neobnoví časovač počas očakávaného obdobia, časovač vyprší a spustí reštart systému.Tento mechanizmus chráni systém pred zlyhaniami softvéru, nekonečnými slučkami alebo neočakávanými chybami firmvéru.Po vykonaní resetu sa mikrokontrolér reštartuje a začne znova vykonávať program.Vo vnútornej architektúre funguje strážny časovač popri logike riadenia systému a časovačoch.Jeho účelom je zlepšiť celkovú spoľahlivosť systému a udržať nepretržitú prevádzku vo vstavaných systémoch.

Sekvencia zapnutia LPC84x

1. Stabilizácia napájania

Pri prvom privedení napätia na zariadenie potrebujú vnútorné obvody krátky čas na stabilizáciu napájacieho napätia.Počas tejto fázy interné regulátory a bloky správy napájania nastavia správne úrovne napätia pre CPU a periférne zariadenia.Počas tejto stabilizácie zostáva mikrokontrolér neaktívny.Tým sa zabráni nespoľahlivému správaniu počas počiatočnej fázy spustenia.Stabilné napätie zabezpečuje, že vnútorné logické obvody môžu správne fungovať.

2. Power-On Reset Aktivácia

Keď sa napájanie začne stabilizovať, obvod Power-On Reset udrží procesor v resetovanom stave.Tento reset zabraňuje CPU vykonávať inštrukcie, kým napätie nedosiahne bezpečnú úroveň.Resetovací regulátor počas tejto fázy nepretržite monitoruje napájacie napätie.Až keď napätie prekročí požadovanú hranicu, začne sa uvoľňovať reset.To zaručuje, že mikrokontrolér sa spustí s čistým stavom systému.

3. Inicializácia interných hodín

Po vymazaní podmienok resetovania mikrokontrolér inicializuje svoj systém vnútorných hodín.Generátor hodín spúšťa interný oscilátor, ktorý zabezpečuje časovanie operácií CPU a periférnych zariadení.Tieto hodiny sa stávajú hlavnou časovou referenciou pre vykonávanie systému.Procesor nemôže vykonávať inštrukcie bez stabilného zdroja hodín.Preto je inicializácia hodín dôležitou fázou spúšťania systému.

4. Inicializácia pamäte

V ďalšej fáze procesor pripraví vnútorné pamäťové štruktúry používané programom.Flash pamäť poskytuje inštrukcie firmvéru, zatiaľ čo SRAM ukladá dáta runtime.Systém tiež pripraví vektorovú tabuľku používanú na obsluhu prerušení.Toto nastavenie pamäte umožňuje procesoru správne lokalizovať vstupný bod programu.Správna inicializácia pamäte zaisťuje hladké spustenie firmvéru.

5. Inicializácia periférií

Po príprave pamäte systém povolí dôležité interné periférie.Tieto periférie môžu zahŕňať časovače, komunikačné moduly a riadiace registre vyžadované firmvérom.Niektoré periférne zariadenia zostanú vypnuté, kým ich aplikačný softvér neaktivuje.Inicializačná fáza zabezpečuje, že základné systémové prostredie je pripravené.Tento krok pripraví zariadenie na spustenie aplikácie.

6. Spustenie firmvéru sa spustí

Po dokončení všetkých interných inicializačných krokov začne procesor vykonávať firmvér uložený v pamäti flash.Spustenie zvyčajne začína od vektora resetovania definovaného v programovom kóde.Od tohto bodu vložená aplikácia riadi prevádzku systému.Firmvér konfiguruje periférne zariadenia, spracováva vstupné signály a vykonáva systémové úlohy.Toto označuje prechod od spustenia hardvéru k behu aplikácie.

Bežné problémy s napájaním LPC84x pri spustení

• Pomalá napäťová rampa počas zapínania

Ak napájacie napätie stúpa príliš pomaly, vnútorné resetovacie obvody sa môžu správať nepredvídateľne.Pomalá rýchlosť rampy môže oddialiť správne uvoľnenie resetu a ovplyvniť inicializáciu zariadenia.V niektorých systémoch sa CPU môže pokúsiť spustiť skôr, ako je napätie úplne stabilné.To môže viesť k nekonzistentnému správaniu pri spustení.

• Hluk alebo nestabilita napájacieho zdroja

Elektrický šum na napájacom vedení môže rušiť stabilný štart mikrokontroléra.Hluk môže spôsobiť dočasné poklesy napätia, ktoré spúšťajú neúmyselné reštarty.Tieto výkyvy môžu ovplyvniť vnútorné hodiny a logické obvody.V dôsledku toho sa mikrokontrolér môže opakovane reštartovať.

• Nedostatočné oddeľovacie kondenzátory

Zlé oddelenie v blízkosti napájacích kolíkov mikrokontroléra môže spôsobiť nestabilné napätie počas spúšťania.Rýchle zmeny prúdu vo vnútri čipu vyžadujú na stabilizáciu napájania blízke kondenzátory.Bez správneho oddelenia sa môžu vyskytnúť napäťové špičky.Táto nestabilita môže ovplyvniť inicializáciu systému.

• Pokles napätia počas spúšťania

Ak napájací zdroj nemôže poskytnúť dostatočný prúd pri spustení, napätie môže krátko klesnúť.Táto situácia môže spustiť podmienky resetovania hnedého zhasnutia.Takéto poklesy sa môžu vyskytnúť, keď sa ostatné komponenty v systéme spúšťajú súčasne.Tieto dočasné poklesy môžu prerušiť proces zavádzania.

•Resetovať nestabilitu signálu

Externé resetovacie signály, ktoré počas zapínania kolíšu, môžu spôsobiť opakované resetovanie.Ak signál resetovania nezostane stabilný, mikrokontrolér nemusí nikdy dokončiť svoju inicializáciu.To môže zabrániť normálnemu spusteniu firmvéru.Pre spoľahlivé spustenie sú potrebné stabilné podmienky resetovania.

• Nesprávna dostupnosť zdroja hodín

Ak sa systém spolieha na externý zdroj hodín, ktorý sa nespustí správne, CPU nemusí správne bežať.Bez stabilného hodinového signálu nemôže začať vykonávanie inštrukcie.To môže spôsobiť, že systém nebude reagovať.Stabilita hodín je dôležitá pre normálne spustenie mikrokontroléra.

Riešenie problémov so spustením LPC84x

• Overte stabilitu napájacieho napätia

Prvým krokom riešenia problémov je meranie napájacieho napätia mikrokontroléra pomocou osciloskopu alebo multimetra.Počas spúšťania by napätie malo zostať v odporúčanom prevádzkovom rozsahu.Akékoľvek náhle poklesy alebo skoky môžu naznačovať nestabilitu napájania.Sledovanie priebehu napätia počas zapínania môže odhaliť skryté problémy.Stabilné napätie je dôležité pre spoľahlivú inicializáciu mikrokontroléra.

• Skontrolujte resetovanie časovania signálu

Resetovací signál by mal zostať stabilný a správne synchronizovaný s procesom zapnutia.Mnohí často monitorujú resetovací kolík, aby potvrdili, že sa počas spúšťania správa tak, ako sa očakáva.Nestabilný alebo hlučný resetovací signál môže opakovane reštartovať systém.Overenie načasovania resetovania zaisťuje, že k inicializácii dôjde až po ustálení napájania.Správne správanie pri resetovaní podporuje správne spustenie systému.

• Skontrolujte filtrovanie napájacieho zdroja

Komponenty na filtrovanie výkonu, ako sú oddeľovacie kondenzátory, by sa mali starostlivo preskúmať.Tieto kondenzátory pomáhajú udržiavať stabilné napätie pri rýchlych zmenách prúdu.Zlé umiestnenie alebo nedostatočná kapacita môže spôsobiť, že napäťový šum ovplyvní mikrokontrolér.Zabezpečenie správneho filtrovania zvyšuje spoľahlivosť spúšťania.Kontrola hardvéru môže často odhaliť chýbajúce alebo nesprávne umiestnené kondenzátory.

• Potvrďte prevádzku zdroja hodín

Aby procesor mohol vykonávať inštrukcie, musia sa systémové hodiny spustiť správne.Skontrolujte signály oscilátora, aby ste potvrdili správnu činnosť.Ak sa zdroj hodín nespustí, CPU nemôže spustiť firmvér.Monitorovanie hodinového signálu pomáha určiť, či časovacie obvody fungujú správne.Na normálne spustenie je potrebná spoľahlivá prevádzka hodín.

• Skontrolujte inicializačný kód firmvéru

Spúšťací kód vo firmvéri môže ovplyvniť správanie pri inicializácii systému.Skontrolujte obslužný program resetovania a rutiny inicializácie systému.Nesprávna konfigurácia systémových registrov alebo periférnych zariadení môže oneskoriť normálnu prevádzku.Overenie spúšťacieho kódu zaisťuje, že firmvér správne inicializuje hardvér.Kontrola softvéru dopĺňa ladenie hardvéru.

• Sledujte správanie pri spustení pomocou nástrojov na ladenie

Ladiace rozhrania, ako je SWD, umožňujú monitorovať aktivitu procesora počas spúšťania.Pomocou nástrojov na ladenie skontrolujte, či CPU dosiahne hlavný vstupný bod programu.Body prerušenia a protokoly ladenia pomáhajú odhaliť, kde sa inicializácia zastaví.Táto metóda poskytuje cenný prehľad o správaní systému počas počiatočných fáz spustenia.

Záver

Spoľahlivé spustenie mikrokontroléra LPC84x závisí od stabilného napájania, správneho resetovania a správne fungujúceho systému hodín.Medzi dôležité fázy spustenia patrí stabilizácia napájania, uvoľnenie resetu, nastavenie hodín, príprava pamäte a spustenie firmvéru.Problémy ako poklesy napätia, šum, zlé oddelenie alebo nestabilné resetovacie signály môžu tento proces prerušiť.Starostlivý návrh napájania a systematické riešenie problémov pomáhajú zabezpečiť konzistentné spustenie a stabilnú prevádzku systému.
