Pochopenie architektúry FPGA a kľúčových funkcií LFSC3GA25E-7F900C

Preskúmanie LFSC3GA25E-7F900C vám poskytne bližší pohľad na to, ako programovateľné logické zariadenia podporujú flexibilné digitálne systémy.Toto FPGA môžete použiť na organizovanie dátových ciest, správu signálov a vytváranie vlastných logických funkcií v rámci jedného čipu.Jeho vnútorné usporiadanie kombinuje programovateľné logické bunky, pamäťové bloky a vstupné výstupné banky, takže signály sa efektívne pohybujú zariadením.Pochopenie toho, ako tieto časti spolupracujú, vám pomôže zistiť, ako sú štruktúrované zložité elektronické systémy.Od komunikačného hardvéru až po riadiace systémy, toto FPGA ponúka praktický spôsob vytvárania adaptabilných digitálnych návrhov.

Katalóg

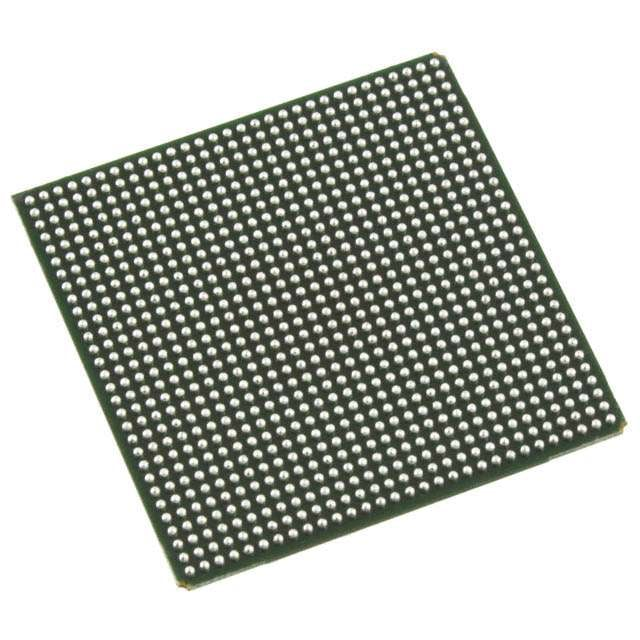

Prehľad LFSC3GA25E-7F900C

LFSC3GA25E-7F900C je programovateľné logické zariadenie určené na podporu konfigurovateľných digitálnych funkcií vo vstavaných elektronických systémoch.Zariadenie obsahuje mriežkovú logickú štruktúru s tisíckami programovateľných prvkov, interné pamäťové zdroje a množstvo vstupných a výstupných pripojení pre externú komunikáciu.Jeho architektúra umožňuje implementáciu digitálnych obvodov, riadiacich ciest a úloh spracovania signálu v rámci jedného čipu.Integrované smerovacie siete spájajú logické bloky a pamäťové časti, takže dáta sa môžu presúvať cez zariadenie štruktúrovaným spôsobom.Prevádzka je podporovaná nízkym rozsahom napájania jadra a balíkom s vysokým počtom pinov, ktorý je vhodný pre husté rozloženie dosiek.

Hľadám LFSC3GA25E-7F900C.Kontaktujte nás a skontrolujte aktuálne zásoby, dodaciu dobu a cenu.

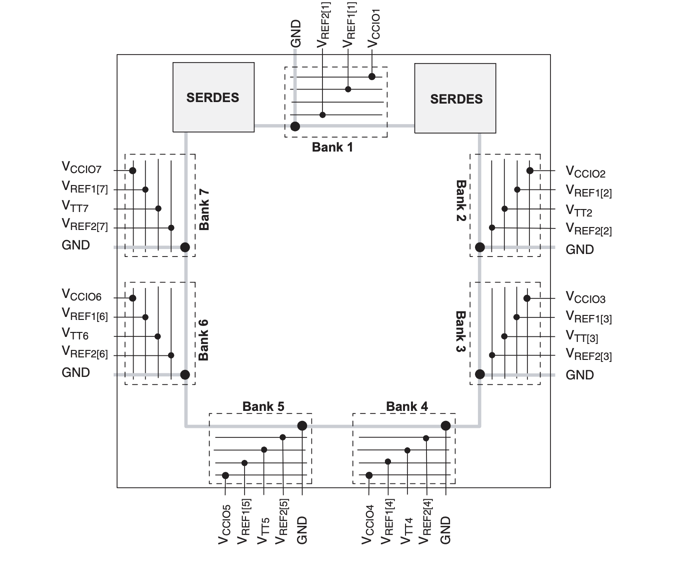

Banky LFSC3GA25E-7F900C

Usporiadanie vstupných a výstupných bánk používané v FPGA LFSC3GA25E-7F900C ukazuje, ako zariadenie organizuje svoje programovateľné I O zdroje do viacerých napäťovo riadených oblastí.Osem bánk je rozmiestnených po obvode zariadenia a každá banka obsahuje zoskupené pripojenia pre napájanie VCCIO, vstupy referenčného napätia označené VREF, kolíky koncového napätia označené VTT a zem.Táto štruktúra umožňuje každej banke pracovať s nezávislými elektrickými podmienkami, takže rôzne štandardy signálu môžu byť podporované na samostatných stranách zariadenia.Bloky rozhrania SERDES sa objavujú v blízkosti horných bánk na podporu vysokorýchlostných sériových komunikačných kanálov pripojených k blízkym I O regiónom.Rozloženie tiež identifikuje zdieľané referenčné kolíky a napájacie pripojenia, ktoré definujú, ako externé signály interagujú s internou programovateľnou logikou prostredníctvom bankovej I O štruktúry.

Model CAD LFSC3GA25E-7F900C

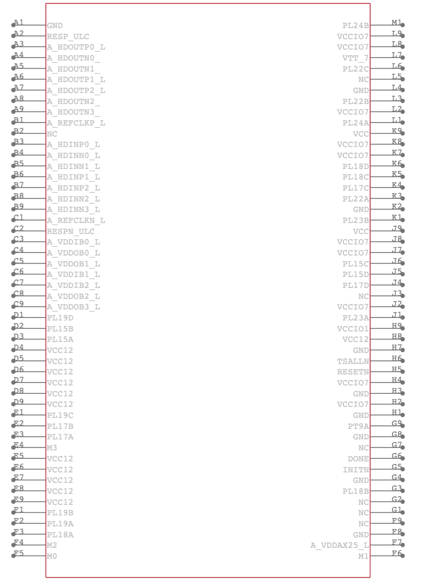

Symbol LFSC3GA25E-7F900C

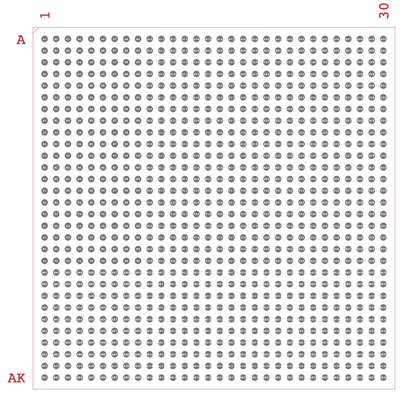

LFSC3GA25E-7F900C Pôdorys

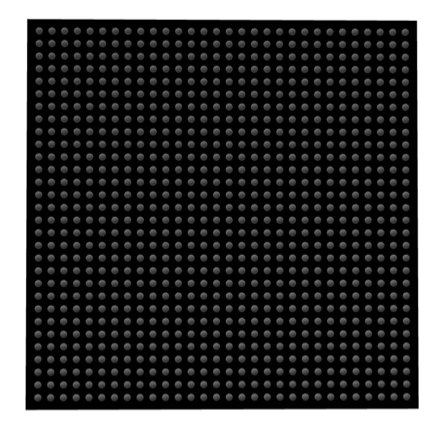

3D model LFSC3GA25E-7F900C

Vlastnosti LFSC3GA25E-7F900C

Programovateľná logika s vysokou hustotou

Zariadenie integruje okolo dvadsaťpäťtisíc programovateľných logických prvkov usporiadaných do organizovanej siete.Tieto logické bunky môžu byť nakonfigurované tak, aby implementovali digitálne riadiace cesty, kombinačnú logiku a aritmetické operácie v rámci vstavaných systémov.

Architektúra vstavanej pamäte

Prostriedky vnútornej pamäte poskytujú viac ako jeden megabit úložnej kapacity na ukladanie údajov do vyrovnávacej pamäte a podporu logických operácií.Tieto pamäťové bloky sú distribuované v celom zariadení, takže logické obvody môžu pristupovať k dátam lokálne bez dlhých smerovacích ciest.

Flexibilná vstupná a výstupná konektivita

Až tristosedemdesiatosem vstupných a výstupných pripojení umožňuje zariadeniu interakciu so senzormi, komunikačnými rozhraniami a inými digitálnymi komponentmi.Štruktúra kolíkov podporuje viacero elektrických štandardov naprieč nezávislými I O bankami.

Integrované zdroje správy hodín

Interné riadiace bloky hodín pomáhajú distribuovať časovacie signály v rámci programovateľnej logickej štruktúry.Tieto zdroje udržiavajú synchronizované časovanie signálu, takže digitálne operácie prebiehajú v usporiadanom a predvídateľnom poradí.

Schopnosť vysokorýchlostného sériového rozhrania

Vyhradené bloky sériového rozhrania podporujú vysokorýchlostné komunikačné kanály na prenos dát medzi systémovými modulmi.Tieto bloky sa pripájajú k blízkym I O bankám a pomáhajú udržiavať stabilný prenos signálu v dizajnoch náročných na dáta.

Bloky spracovania štruktúrovanej logiky

Špecializované bloky interného spracovania rozširujú logickú štruktúru a umožňujú dizajnérom efektívnejšie implementovať opakované digitálne štruktúry.Toto usporiadanie podporuje úlohy, ako je manipulácia s paketmi, riadenie sekvencií a paralelné dátové operácie.

Programovateľná smerovacia sieť

Štruktúrovaná smerovacia sieť spája logické bunky, pamäťové bloky a kolíky rozhrania.Signály môžu prechádzať sieťou viacerými cestami, čo umožňuje dizajnérom organizovať digitálne funkcie spôsobom, ktorý zodpovedá architektúre systému.

Integrácia balíka povrchovej montáže

Zariadenie je umiestnené vo veľkom balíku s guľovou mriežkou, ktorý podporuje integráciu hustej dosky.Táto štruktúra balíka umožňuje usporiadanie mnohých elektrických spojení v kompaktnom pôdoryse pre pokročilé elektronické zostavy.

Technické špecifikácie LFSC3GA25E-7F900C

Atribút produktu	Hodnota atribútu
Výrobca	Mriežkový polovodič
Napätie - Napájanie	0,95V ~ 1,26V
Celkový počet bitov RAM	1966080
Dodávateľský balík zariadení	900-FPBGA (31x31)
séria	SC
Balenie / puzdro	900-BBGA
Balíček	Podnos
Prevádzková teplota	0 °C ~ 85 °C (TJ)
Počet logických prvkov/buniek	25 000
Počet LAB/CLB	6250
Počet I/O	378
Typ montáže	Povrchová montáž
Základné číslo produktu	LFSC3GA25
Stav RoHS	Nie je v súlade s RoHS
Úroveň citlivosti na vlhkosť (MSL)	3 (168 hodín)
Stav podľa nariadenia REACH	REACH nedotknuté
ECCN	3A991D
HTSUS	8542,39,0001

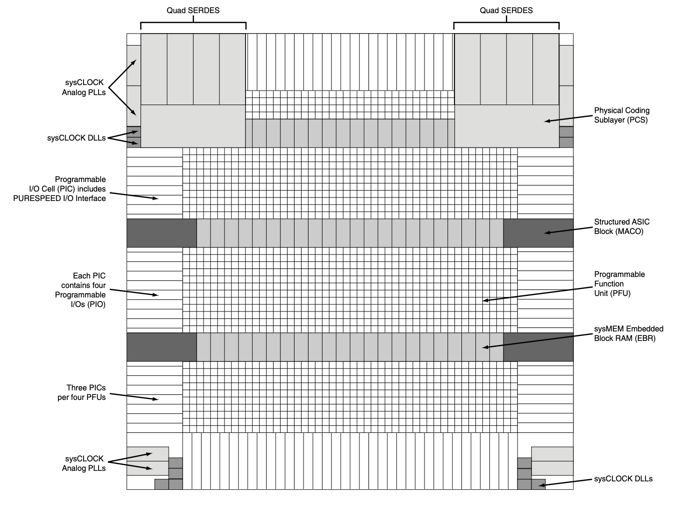

Zjednodušená bloková schéma LFSC3GA25E-7F900C

Vnútorné usporiadanie FPGA LFSC3GA25E-7F900C založené na mriežke zobrazujúce usporiadanie programovateľnej logiky, pamäťových blokov, zdrojov hodín a štruktúr vysokorýchlostného rozhrania.Programovateľné funkčné jednotky tvoria centrálnu logickú štruktúru, kde sú implementované konfigurovateľné digitálne obvody.Distribuované sysMEM embedded block RAM sekcie poskytujú interné ukladanie dát a vyrovnávaciu pamäť v rámci logického poľa.Programovateľné I O bunky umiestnené pozdĺž okrajov zariadenia spájajú internú logiku s externými kolíkmi, pričom každý programovateľný I O klaster obsahuje viacero programovateľných I O pripojení.Štvorité bloky SERDES a rozhrania fyzického kódovania podvrstvy sa objavujú v blízkosti horných oblastí na podporu vysokorýchlostnej sériovej komunikácie.Štruktúrované bloky ASIC označené MACO sú integrované do logickej štruktúry na podporu špecializovaných štruktúr spracovania.Zdroje správy hodín označené ako analógové PLL sysCLOCK a knižnice DLL sysCLOCK sú umiestnené na okrajoch rozloženia, aby generovali a distribuovali časovacie signály v rámci programovateľnej architektúry.

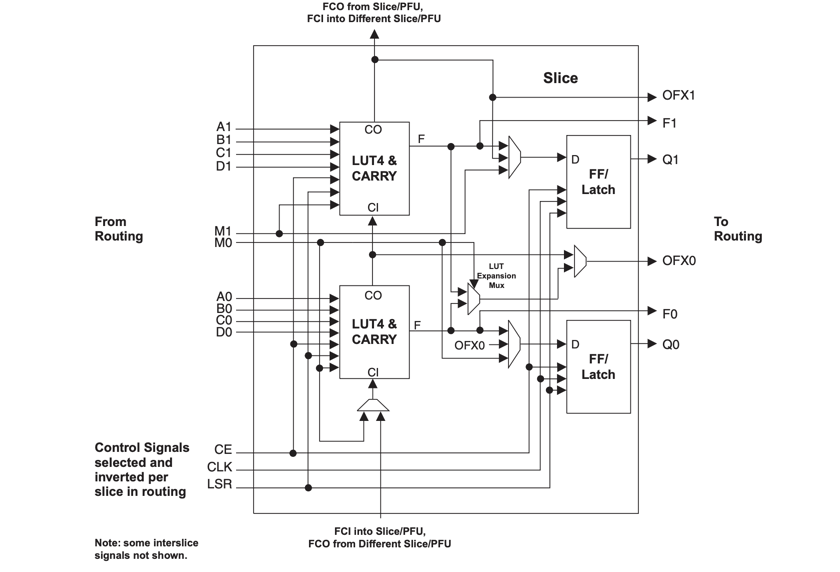

Schéma rezu LFSC3GA25E-7F900C

Vnútorná štruktúra logického segmentu používaná v programovateľnej funkčnej jednotke FPGA LFSC3GA25E-7F900C.Dva bloky LUT4 vykonávajú kombinované logické operácie pomocou štyroch vstupných signálov označených A, B, C a D. Integrovaná logika prenosu podporuje aritmetické operácie prepojením vstupných a výstupných signálov prenosu medzi susednými rezmi.Prvky klopného obvodu alebo západky ukladajú výstupné dáta z logického stupňa a vytvárajú registrované výstupy označené Q0 a Q1.Riadiace vstupy, ako sú hodiny, aktivácia hodín a nastavovacie alebo resetovacie signály regulujú sekvenčnú prevádzku pamäťových prvkov.Smerovacie spojenia na ľavom a pravom okraji spájajú plátok s okolitou programovateľnou prepojovacou sieťou, čo umožňuje vstup signálov zo smerovacích zdrojov a návrat spracovaných výstupov späť do smerovacej štruktúry.

Aplikácie LFSC3GA25E-7F900C

Priemyselné riadiace systémy

Programovateľné logické prostriedky umožňujú zariadeniu spravovať sekvencie časovania, smerovanie signálov a úlohy digitálneho riadenia v automatizovanom zariadení.Dokáže koordinovať viacero snímačov a akčných členov pri zachovaní stabilného digitálneho spracovania v rámci riadiaceho systému.

Infraštruktúra dátovej komunikácie

Komunikačné zariadenia často vyžadujú flexibilné digitálne spracovanie na manipuláciu s údajmi a ovládanie rozhrania.Zariadenie dokáže spracovávať prichádzajúce dátové toky, organizovať logiku smerovania a podporovať komunikačné spojenia v rámci sieťového hardvéru.

Vstavané počítačové platformy

Vstavané systémy používajú programovateľnú logiku na riadenie toku údajov medzi procesormi, pamäťou a zariadeniami rozhrania.Zariadenie môže implementovať vlastné digitálne cesty, ktoré prispôsobujú správanie systému špecifickým požiadavkám aplikácie.

Vysokorýchlostné systémy na získavanie údajov

Meracie systémy často zbierajú signály z viacerých zdrojov súčasne.Programovateľná logická štruktúra dokáže organizovať prichádzajúce digitálne signály, zosúladiť načasovanie a pripraviť dáta na ďalšie spracovanie alebo prenos.

Hardvér na spracovanie signálu

Zariadenie môže implementovať konfigurovateľné aritmetické a logické operácie, ktoré podporujú funkcie spracovania signálu.Digitálne filtre, riadiace slučky a úlohy transformácie dát môžu byť implementované priamo v rámci programovateľnej logickej štruktúry.

LFSC3GA25E-7F900C Výhody a nevýhody

Výhody

• Veľká kapacita programovateľnej logiky podporuje komplexné digitálne funkcie

• Veľký počet vstupných a výstupných pripojení umožňuje flexibilnú systémovú integráciu

• Vstavané pamäťové bloky poskytujú interné ukladanie dát a vyrovnávaciu pamäť

• Rekonfigurovateľná logická štruktúra umožňuje aktualizáciu hardvérových funkcií prostredníctvom zmien dizajnu

• Viaceré I O banky umožňujú rôzne štandardy signálu v rámci jedného zariadenia

Nevýhody

• Proces navrhovania vyžaduje špecializované vývojové nástroje a konfiguračné pracovné postupy

• Zložitosť zariadenia môže počas vývoja predĺžiť čas návrhu systému

• Veľké balenie vyžaduje starostlivé rozloženie dosky plošných spojov

• Keď je aktívnych veľa logických prostriedkov, musí sa zvážiť správa napájania

LFSC3GA25E-7F900C Alternatívy

Číslo dielu	Výrobca	Kľúčové vlastnosti	Prípad použitia/poznámky
LFSC3GA25E-7FFN1020C	Lattice Semiconductor Corporation	FPGA zariadenie z rodiny SC ponúka okolo 25 000 logických prvkov, vstavané pamäťové zdroje a veľké množstvo programovateľných I/O pinov.Používa balík BGA s jemným rozstupom, ktorý podporuje husté rozloženie obvodov a zložité digitálne návrhy.	Používa sa vo vstavaných riadiacich systémoch, komunikačných rozhraniach a priemyselnej elektronike, kde je potrebný programovateľný hardvér a vysoká I/O konektivita.
LFSC3GA25E-7FFA1020C	Lattice Semiconductor Corporation	Programovateľné FPGA s podobnými logickými prostriedkami v sérii LFSC3GA25E.Poskytuje konfigurovateľné logické bloky, vstavanú pamäť a flexibilné digitálne smerovanie, ktoré umožňuje návrhárom implementovať vlastné digitálne obvody.	Vhodné na digitálne spracovanie signálu, premostenie rozhraní a programovateľné hardvérové ​​riadenie vo vstavanej elektronike a komunikačných systémoch.
LFSC3GA25E-6FN900C	Lattice Semiconductor Corporation	FPGA zariadenie s približne 25K logickými prvkami a integrovanými pamäťovými blokmi určené pre programovateľný digitálny hardvér.Balík poskytuje mnoho I/O pripojení, ktoré podporujú komplexnú systémovú integráciu.	Často sa používa v priemyselných riadiacich systémoch, vstavaných počítačových platformách a sieťových zariadeniach, ktoré vyžadujú flexibilnú konfiguráciu hardvéru.

O Lattice Semiconductor

Lattice Semiconductor je polovodičová spoločnosť založená v roku 1983 so sídlom v Hillsboro Oregon v Spojených štátoch.Spoločnosť vyvíja programovateľné logické zariadenia a súvisiace technológie používané vo výpočtovej technike, komunikáciách, priemyselných systémoch a spotrebnej elektronike.Jej produktové rady zahŕňajú polia programovateľné hradlové polia, programovateľné logické zariadenia a riešenia rozhrania navrhnuté na podporu flexibilného návrhu digitálneho systému.Mriežkové zariadenia sú široko používané vo vstavaných systémoch, kde programovateľné hardvérové ​​funkcie pomáhajú riadiť spracovanie údajov, riadiacu logiku a smerovanie signálov v rámci kompaktných elektronických platforiem.

Záver

LFSC3GA25E-7F900C FPGA kombinuje programovateľnú logiku, vstavanú pamäť a flexibilné vstupné výstupné pripojenia v rámci jedného zariadenia.Pochopením jeho architektúry môžete vidieť, ako sú digitálne logické funkcie organizované a ako signály prechádzajú cez programovateľnú štruktúru.Funkcie, ako sú konfigurovateľné logické prvky, smerovacie siete a bloky správy hodín, umožňujú zariadeniu podporovať mnohé systémové návrhy.Svojou štruktúrou je vhodný pre spracovanie dát, riadiacu logiku a komunikačný hardvér.Keď preskúmate schémy a špecifikácie, získate jasnejší obraz o tom, ako programovateľný hardvér podporuje prispôsobiteľné elektronické systémy.
