Spúšťacie žabky: Pochopenie ich úlohy a funkcie v digitálnej elektronike

Vitajte v tejto príručke o spúšťacích žabkách, kľúčových komponentoch v digitálnej elektronike, ktoré pôsobia ako bistabilné obvody.Tieto zariadenia reagujú na vstupné impulzy, prepínajú svoje výstupné stavy na základe konkrétnych podmienok a držania týchto stavov, kým sa znova spustia.Vďaka tomu sú skvelé pre úlohy, ako je ukladanie údajov, načasovanie a delenie frekvencie.V tejto príručke preskúmame, ako fungujú spúšťacie žabky, ich úloha v digitálnych systémoch a ich vplyv na návrh obvodov.Porovnáme ich aj s západkami, preskúmame ich funkcie a diskutujeme o aplikáciách, ktoré vám pomôžu pochopiť ich dôležitosť v elektronických systémoch.

Katalóg

Rozdiel medzi západkou a žabkou

Západy a žabky sa líšia hlavne v tom, ako reagujú na signály.Západky okamžite reagujú na vstupné zmeny bez čakania na hodinový signál.Neustále sledujú vstup, zatiaľ čo povolené a „držte“ svoj stav, keď je zakázaný.Vďaka tomu sú rýchlo, ale sú náchylné na chyby pri rýchlych zmenách vstupu.Flip-flops závisia od hodinového signálu a aktualizuje ich výstup iba počas konkrétnych prechodov hodín (hrany).To poskytuje väčšiu stabilitu a predvídateľnosť.

Prevádzkové charakteristiky

Západy: Pracujte asynchrónne (nevyžadujú sa žiadne hodiny).Ak je povolený, výstupné zrkadlá vstupu.Ak je zakázaný, zachováva si svoj posledný stav.Užitočné pre rýchlu citlivosť, ale citlivú na vstupný hluk alebo závady.

Flip-flops: Pracujte synchrónne so signálom hodiniek.Vzorky vstupov iba na hranoch hodín, znižovanie závad a zlepšenie spoľahlivosti.

Citlivosť a správa závady

Západy: citlivé na vstupné zmeny, čo vedie k závadám, ak sa vstupuje do vstupu.Dizajnéri často pridávajú ďalšie obvody, napríklad filtre, aby to vyriešili.

Flip-flops: Menej náchylné na závady vďaka synchronizácii hodín, vďaka čomu sú spoľahlivejšie pre vysokorýchlostné alebo zložité vzory.

Využívanie zdrojov a načasovanie

Západy: Používajte menej zdrojov hardvéru, ale komplikujte analýzu načasovania z dôvodu ich asynchrónnej povahy.Rýchly, efektívny, ale citlivý na hluk.

Flip-flops: Potrebujete viac zdrojov, ale zjednodušte analýzu načasovania, vďaka čomu sú ideálne pre systémy vyžadujúce presné načasovanie.Stabilné, predvídateľné a lepšie vhodné pre komplexné systémy riadené hodinami.Výber závisí od potrieb aplikácie pre rýchlosť, stabilitu a efektívnosť zdrojov.

Prehľad

Flip-flop je dôležitý stavebný blok v návrhu obvodu, ktorý sa používa na udržanie stabilného výstupu 0 alebo 1. Tento stav zostáva nezmenený, kým vonkajší impulz nespôsobí prepínanie.Kvôli tejto schopnosti prepínať sa žabky sú skvelé v digitálnej elektronike, najmä pri ukladaní pamäte a spracovaní údajov.Flip-flops sú kľúčové komponenty sekvenčných obvodov, kde výstup závisí nielen od aktuálneho vstupu, ale aj od predchádzajúcich vstupov.Vďaka tomu sú dôležité pre systémy, ktoré vyžadujú pamäť, ako sú registre a počítadlá.Týmto spôsobom sa žabky odrážajú, ako môžu minulé skúsenosti ovplyvniť súčasné správanie.

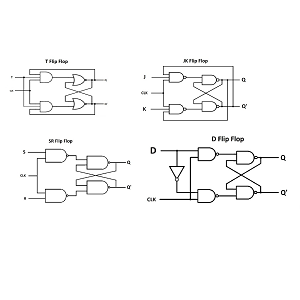

V aplikáciách sa žabky používajú v zariadeniach od jednoduchých časovačov po zložité mikrokontroléry.Napríklad v digitálnych hodinách pomáhajú počítať sekundy, minúty a hodiny, premeniť čas na čitateľný formát.To dokazuje, ako technologický pokrok vychádza z historických znalostí.Flip-flops sa dodávajú v rôznych typoch SR, JK, D a T, z ktorých každý je vhodný pre konkrétne úlohy v digitálnych obvodoch.Výber správneho typu je dôležitý pre zabezpečenie výkonu a spoľahlivosti obvodu.Flip-flops sú viac ako iba komponenty obvodu;Predstavujú stabilitu a transformáciu, princípy, ktoré riadia väčšinu moderných digitálnych technológií.Ich schopnosť ukladať a prepínať štáty je jadrom inovácií, ktoré sa v priebehu času vyvíjajú, aby čelili nové výzvy.
